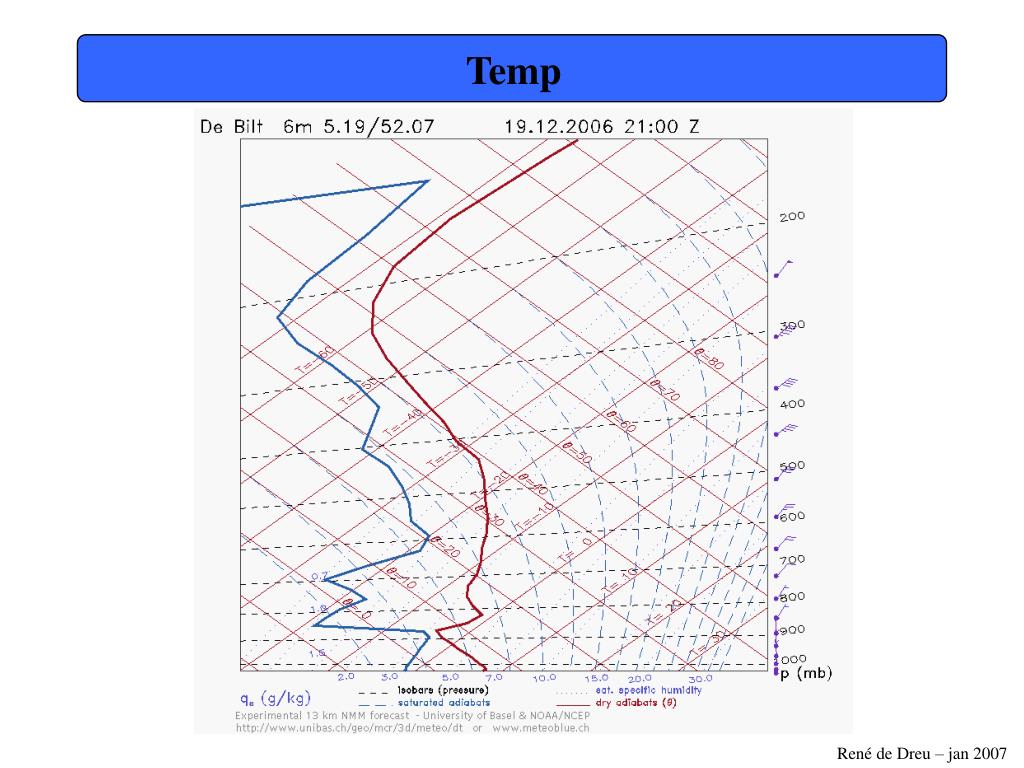

Temp

1. Temp

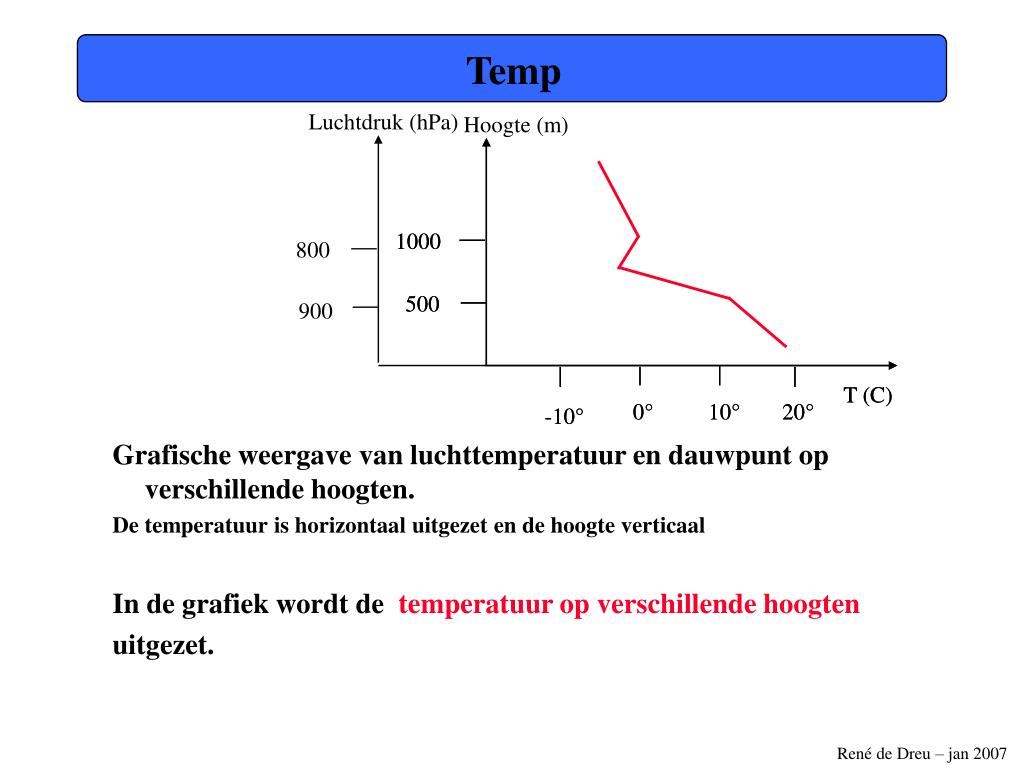

2. Temp Luchtdruk (hPa) Hoogte (m) • Grafische weergave van luchttemperatuur en dauwpunt op verschillende hoogten. • De temperatuur is horizontaal uitgezet en de hoogte verticaal • In de grafiek wordt de temperatuur op verschillende hoogten • uitgezet. 1000 1000 800 500 500 900 T (C) T (C) 0° 0° 10° 10° 20° 20° -10° -10°

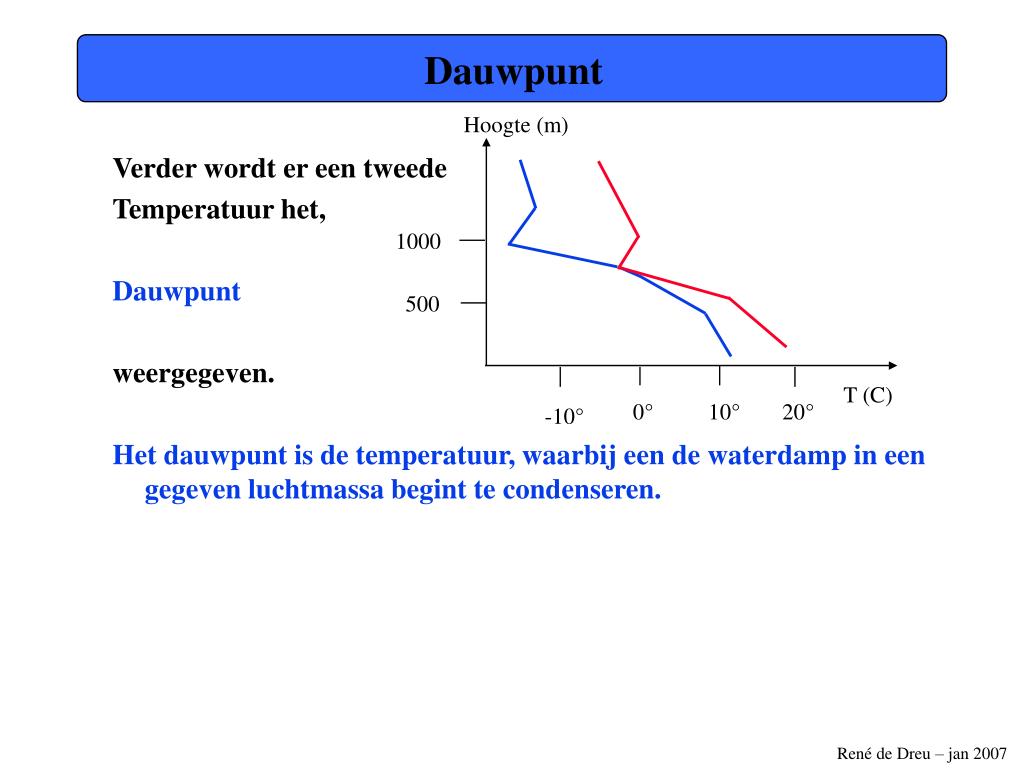

3. Hoogte (m) 1000 500 T (C) 0° 10° 20° -10° Dauwpunt • Verder wordt er een tweede • Temperatuur het, • Dauwpunt • weergegeven. • Het dauwpunt is de temperatuur, waarbij een de waterdamp in een gegeven luchtmassa begint te condenseren.

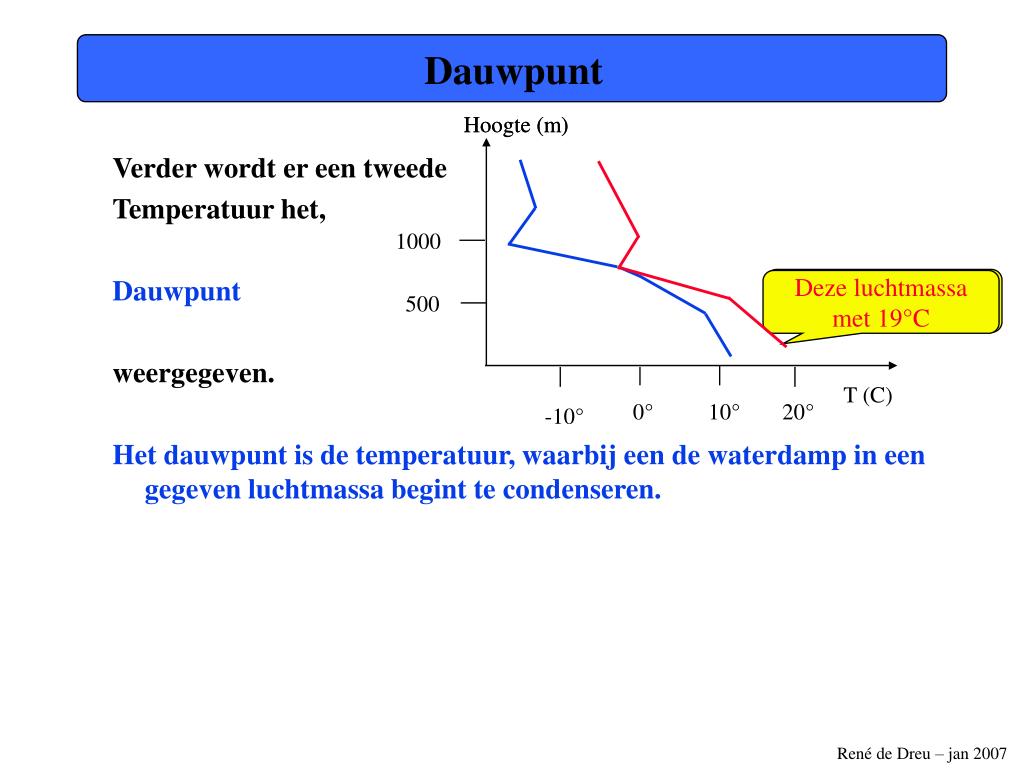

4. Hoogte (m) 1000 500 T (C) 0° 10° 20° -10° Dauwpunt Hoogte (m) • Verder wordt er een tweede • Temperatuur het, • Dauwpunt • weergegeven. • Het dauwpunt is de temperatuur, waarbij een de waterdamp in een gegeven luchtmassa begint te condenseren. Diese Luft mit 19°C Deze luchtmassa met 19°C

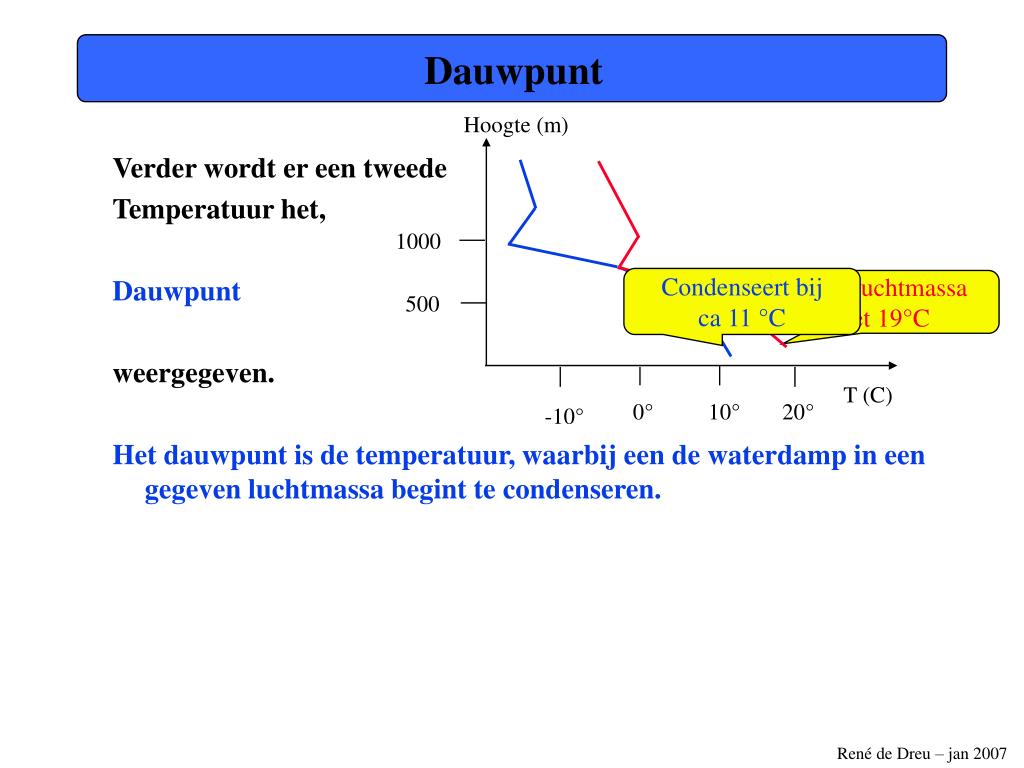

5. Hoogte (m) 1000 500 T (C) 0° 10° 20° -10° Dauwpunt • Verder wordt er een tweede • Temperatuur het, • Dauwpunt • weergegeven. • Het dauwpunt is de temperatuur, waarbij een de waterdamp in een gegeven luchtmassa begint te condenseren. Condenseert bij ca 11 °C Deze luchtmassa met 19°C

6. Hoogte (m) 1000 500 T (C) 0° 10° 20° -10° Dauwpunt • Verder wordt er een tweede • Temperatuur het, • Dauwpunt • weergegeven. • Het dauwpunt is de temperatuur, waarbij een de waterdamp in een gegeven luchtmassa begint te condenseren. • Hoe groter het verschil tussen luchttemperatur en dauwpunt hoe, droger de luchtmassa is.

7. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Grondinversie Hier neemt de temperatuur toe met de hoogte (Inversie) aan de grond?

8. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Grondinversie Grond: In de nacht is de lucht door het koude aardoppervlak afgekoelt.

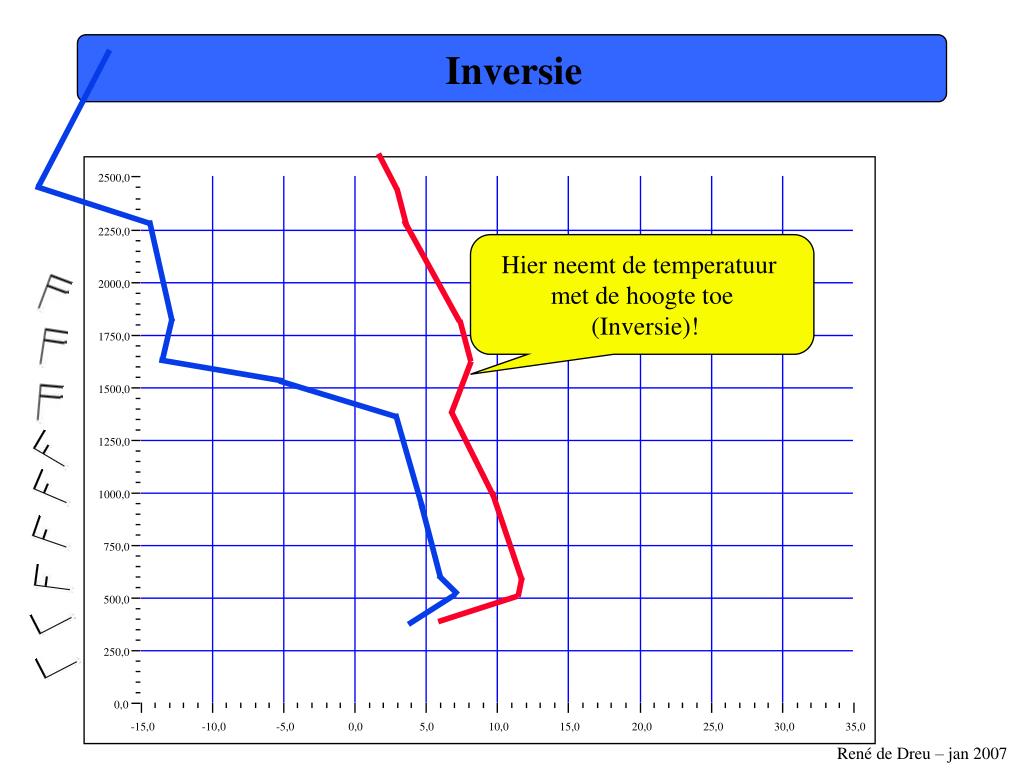

9. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Inversie Hier neemt de temperatuur met de hoogte toe (Inversie)!

10. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Inversie Warme lucht op hoogte door: - Advectie van warme lucht of - Subsidentie (inversie)

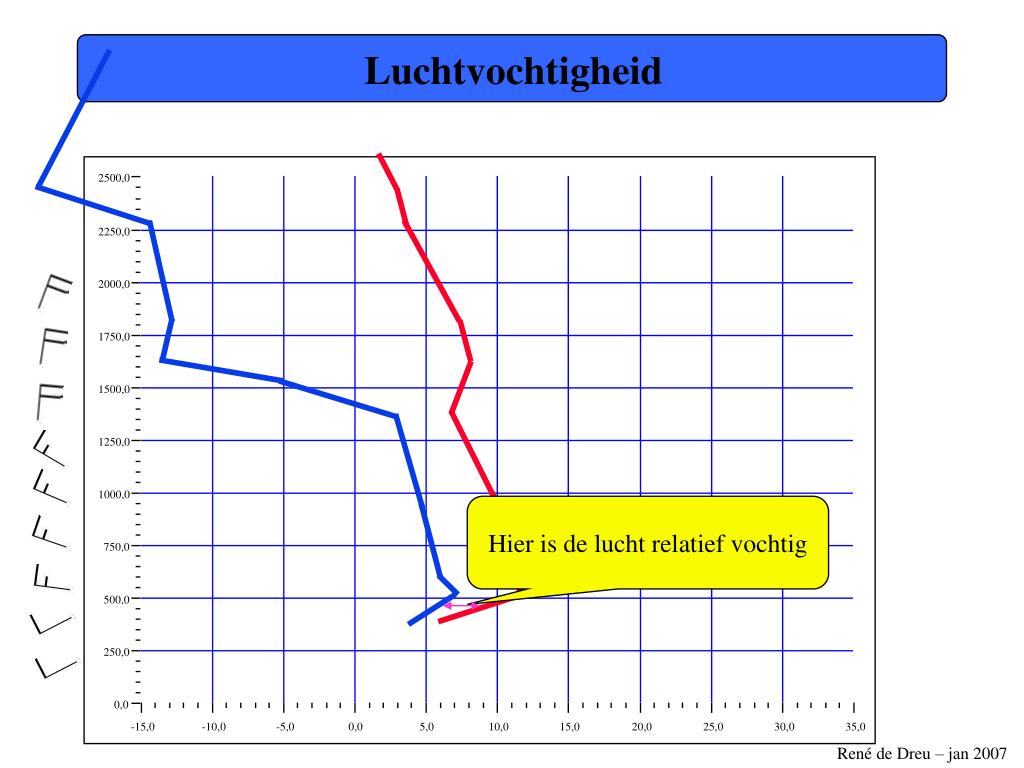

11. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Luchtvochtigheid Hier is de lucht relatief vochtig

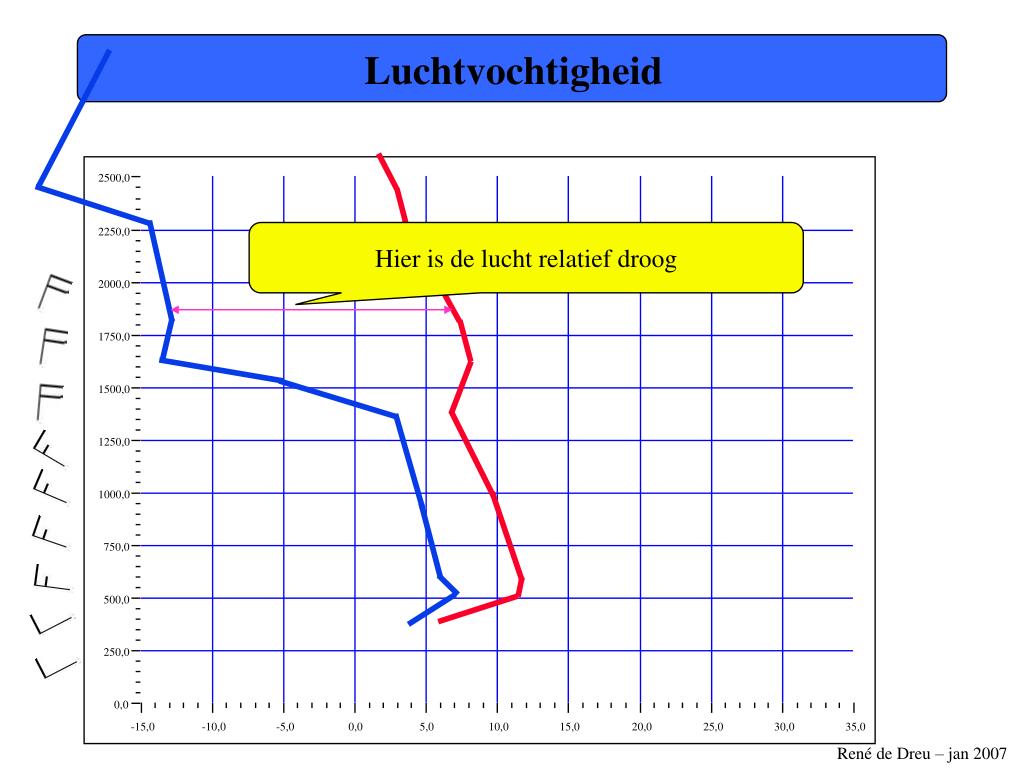

12. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Luchtvochtigheid Hier is de lucht relatief droog

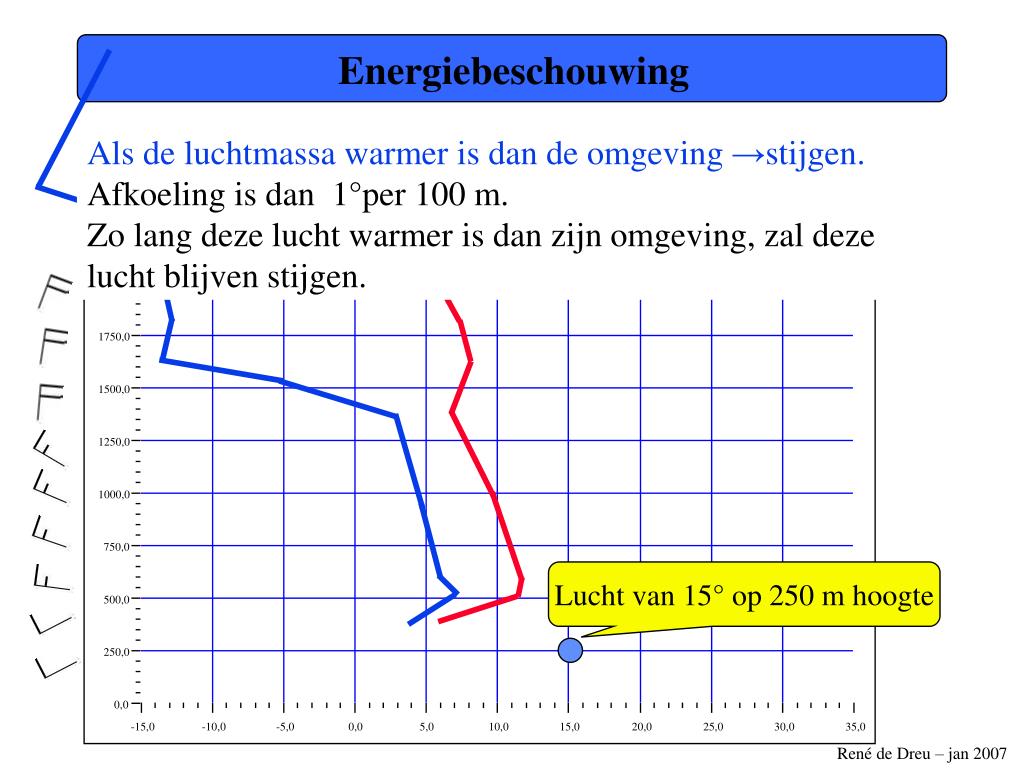

13. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Energiebeschouwing Als de luchtmassa warmer is dan de omgeving →stijgen. Afkoeling is dan 1°per 100 m. Zo lang deze lucht warmer is dan zijn omgeving, zal deze lucht blijven stijgen. Lucht van 15° op 250 m hoogte

14. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Stijgende lucht Deze temperatuur afname van 1° per 100m hoogte is de droogadiabaat. Lucht van 13° op 500 m hoogte

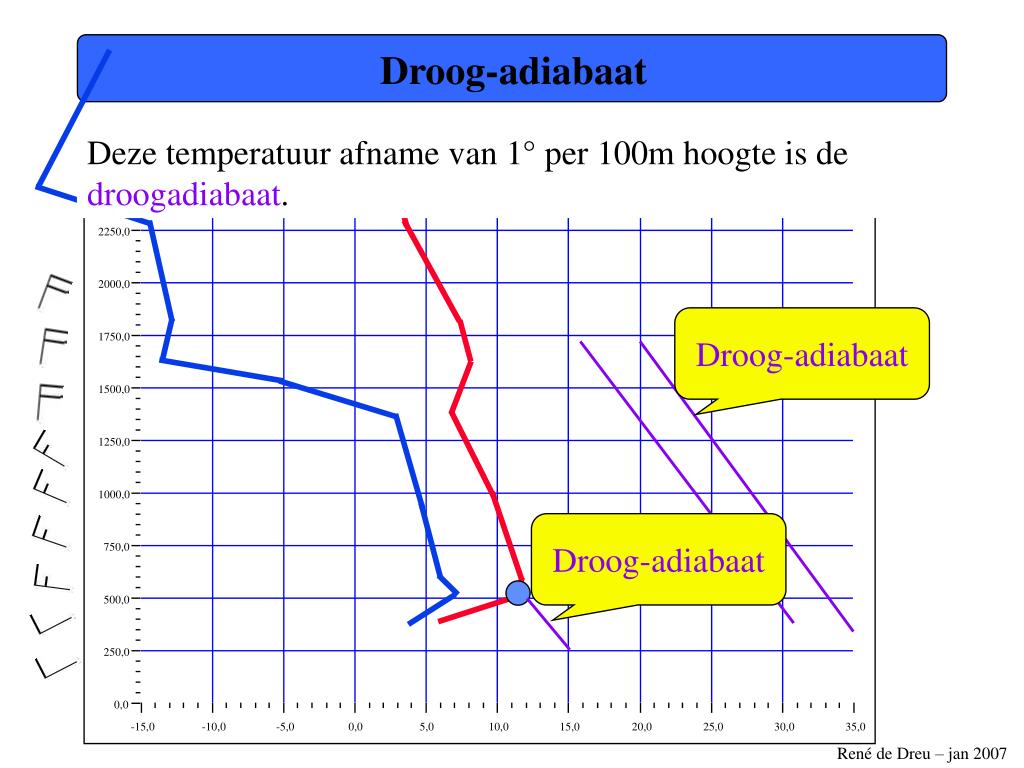

15. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Droog-adiabaat Deze temperatuur afname van 1° per 100m hoogte is de droogadiabaat. Droog-adiabaat Droog-adiabaat

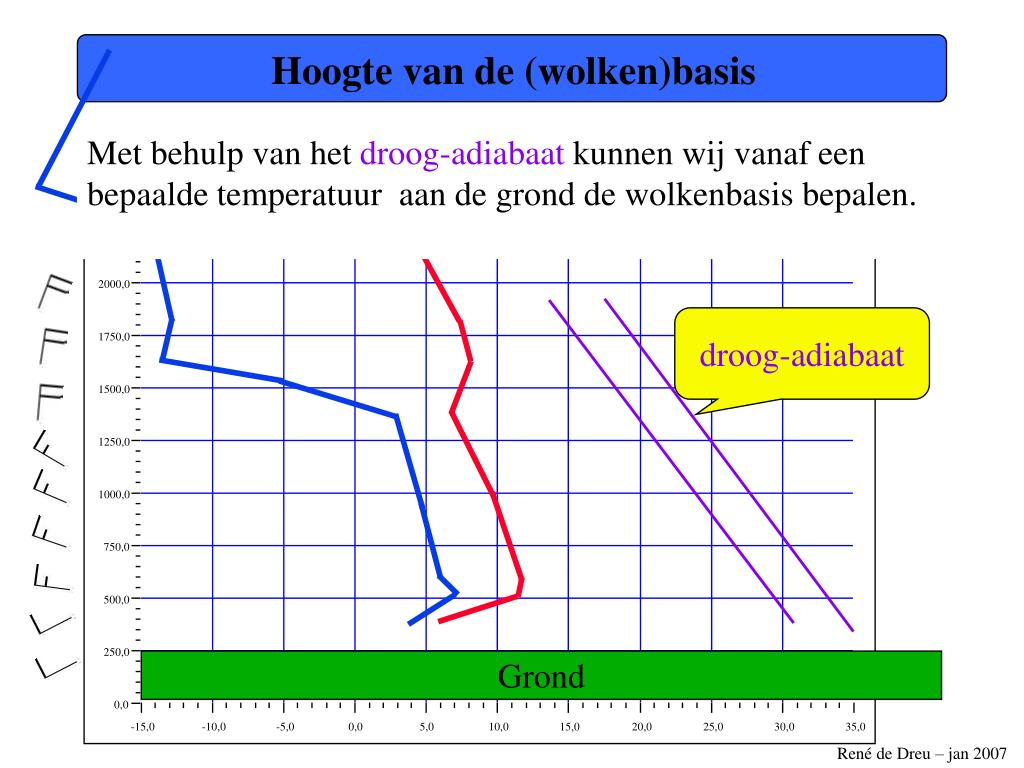

16. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Hoogte van de (wolken)basis Met behulp van het droog-adiabaat kunnen wij vanaf een bepaalde temperatuur aan de grond de wolkenbasis bepalen. droog-adiabaat Grond

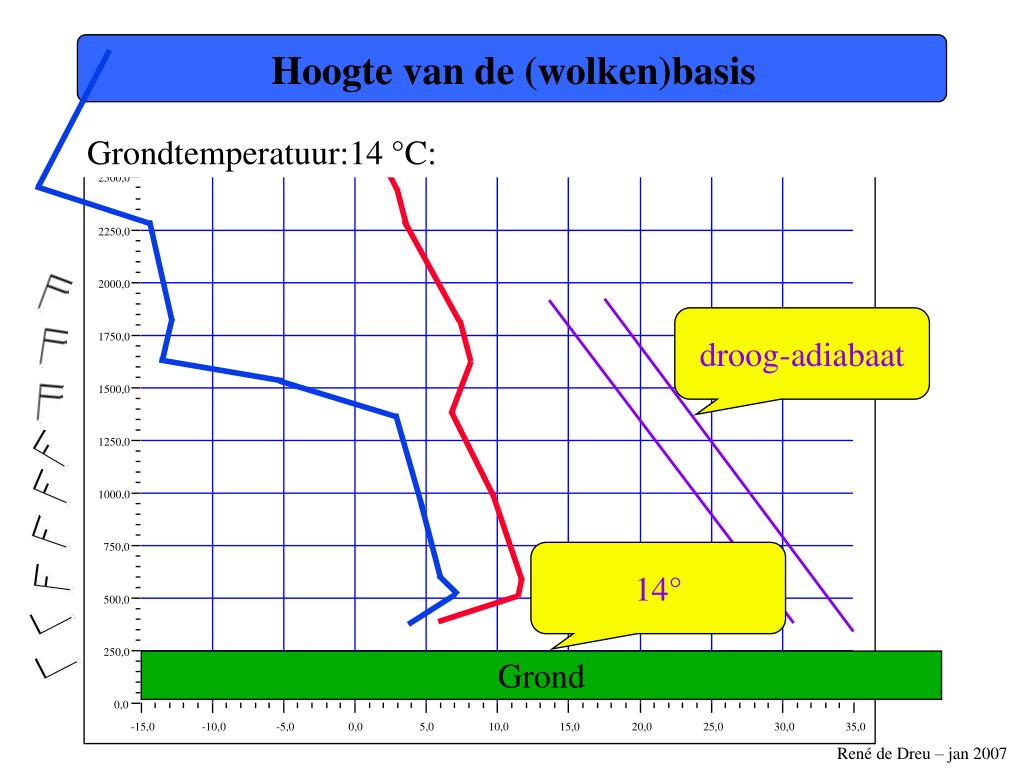

17. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Hoogte van de (wolken)basis Grondtemperatuur:14 °C: droog-adiabaat 14° Grond

18. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Hoogte van de (wolken)basis Volgen de droogadiabaat tot dat deze de toestandskromme snijdt 14° Grond

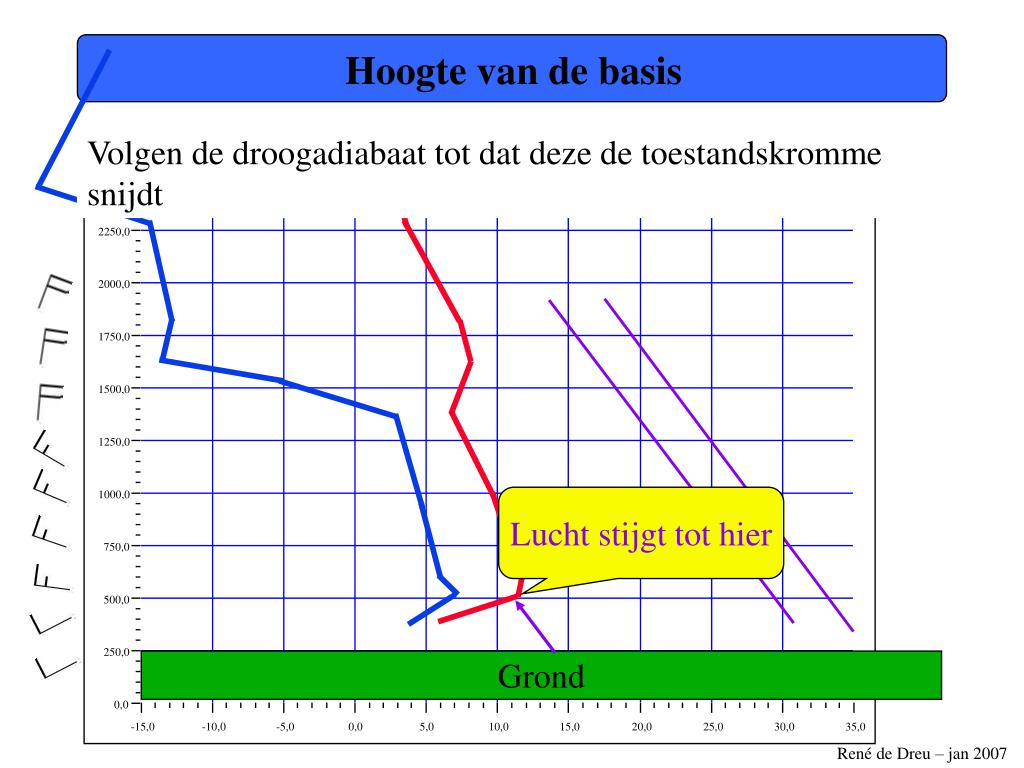

19. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Hoogte van de basis Volgen de droogadiabaat tot dat deze de toestandskromme snijdt Lucht stijgt tot hier Grond

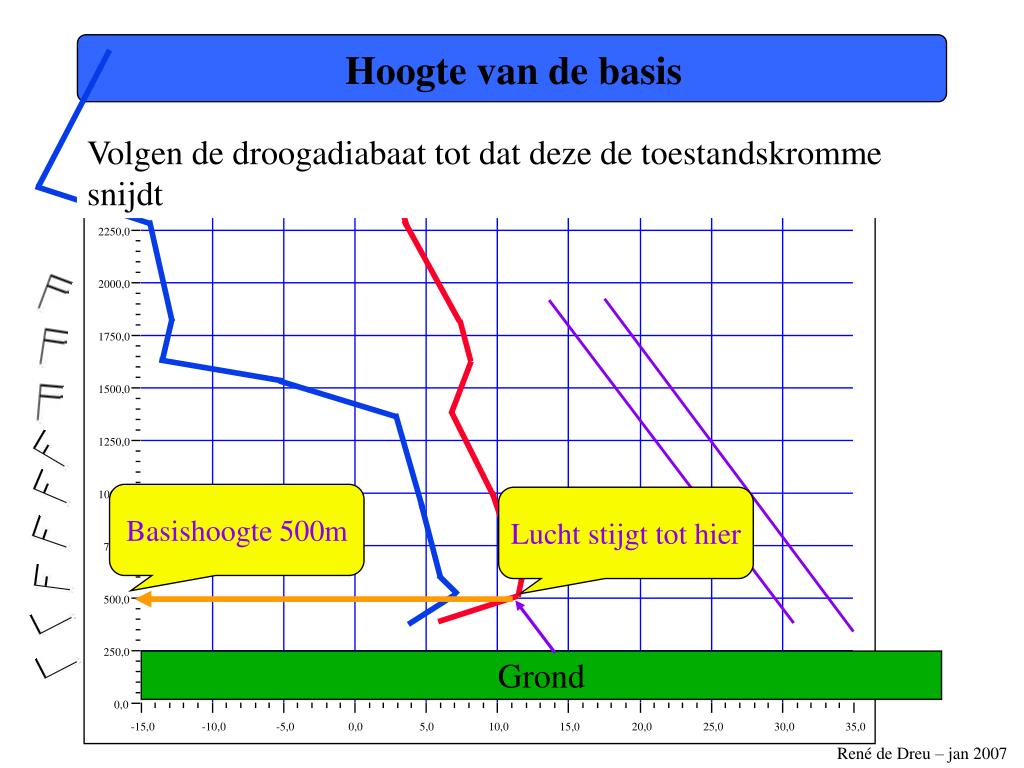

20. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Hoogte van de basis Volgen de droogadiabaat tot dat deze de toestandskromme snijdt Basishoogte 500m Lucht stijgt tot hier Grond

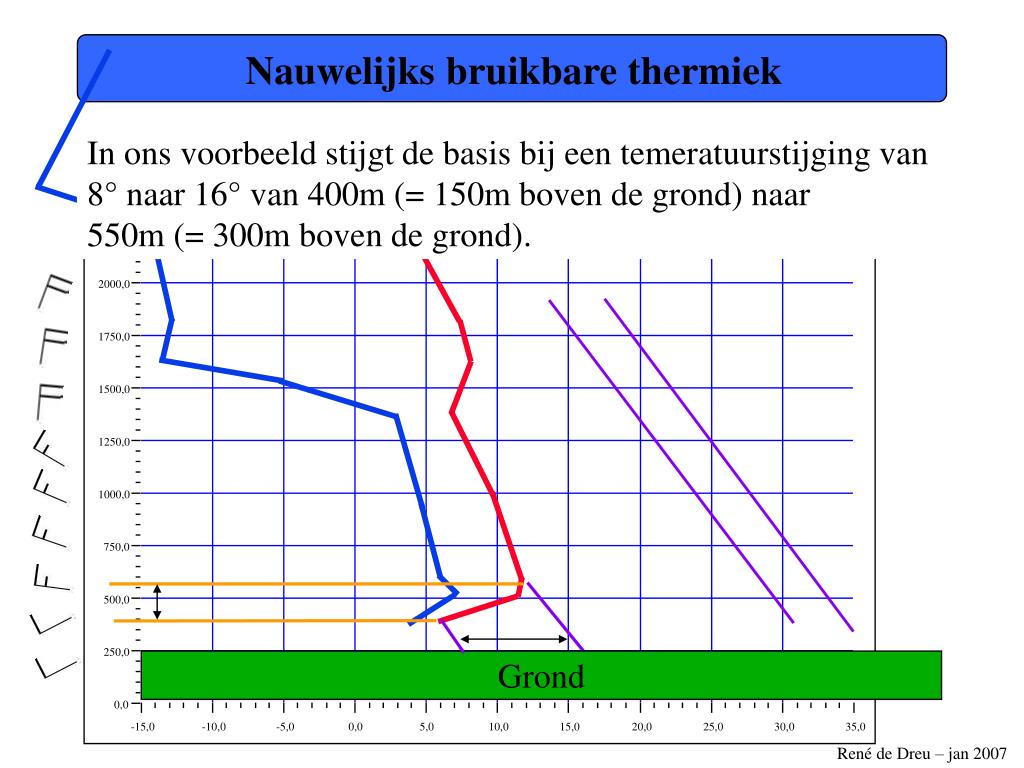

21. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Nauwelijks bruikbare thermiek In ons voorbeeld stijgt de basis bij een temeratuurstijging van 8° naar 16° van 400m (= 150m boven de grond) naar 550m (= 300m boven de grond). Grond

22. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Tc = Convectietemperatuur Stijgt de temperatuur van 16° naar 17° ... 19° dan wordt de hoogte van de basis plotseling zeer veel hoger (600m → 1350m) Grond

23. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Tc = Convectietemperatuur De temperatuur, waarbij de grondinversie eruit zal branden heet: Tc=Convectietemperatuur. Tc Grond

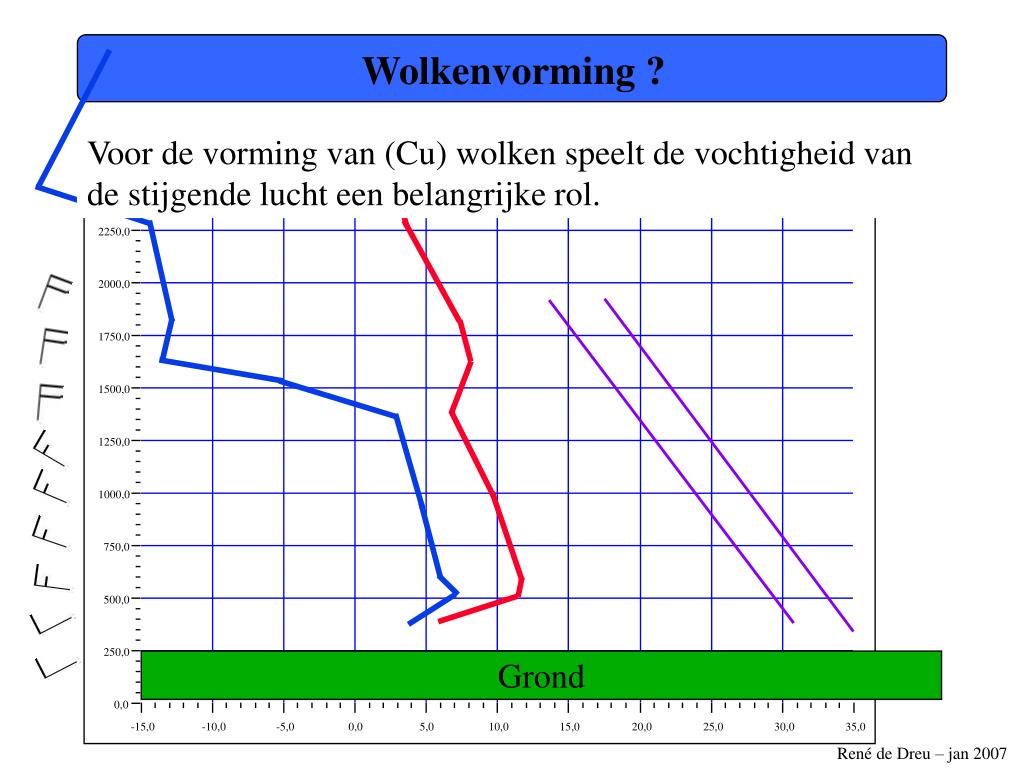

24. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Wolkenvorming ? Voor de vorming van (Cu) wolken speelt de vochtigheid van de stijgende lucht een belangrijke rol. Grond

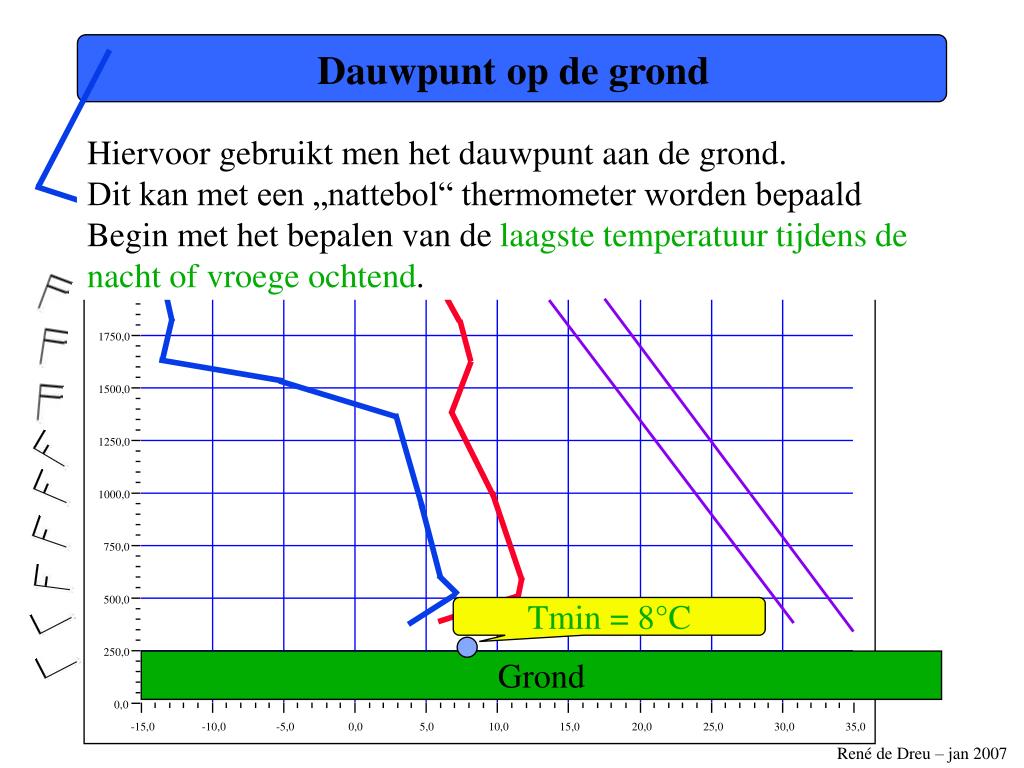

25. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Dauwpunt op de grond Hiervoor gebruikt men het dauwpunt aan de grond. Dit kan met een „nattebol“ thermometer worden bepaald Begin met het bepalen van de laagste temperatuur tijdens de nacht of vroege ochtend. Tmin = 8°C Grond

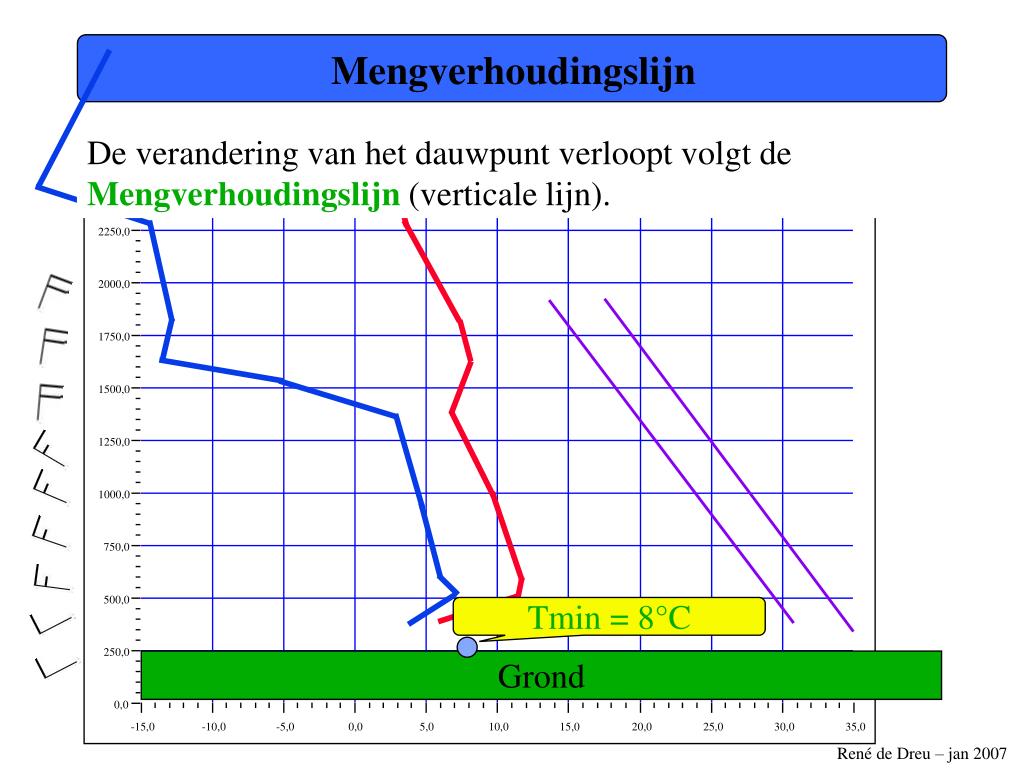

26. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Mengverhoudingslijn De verandering van het dauwpunt verloopt volgt de Mengverhoudingslijn (verticale lijn). Tmin = 8°C Grond

27. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Mengverhoudingslijn De verandering van het dauwpunt verloopt volgt de Mengverhoudingslijn (verticale lijn). mengverhoudingslijn Grond

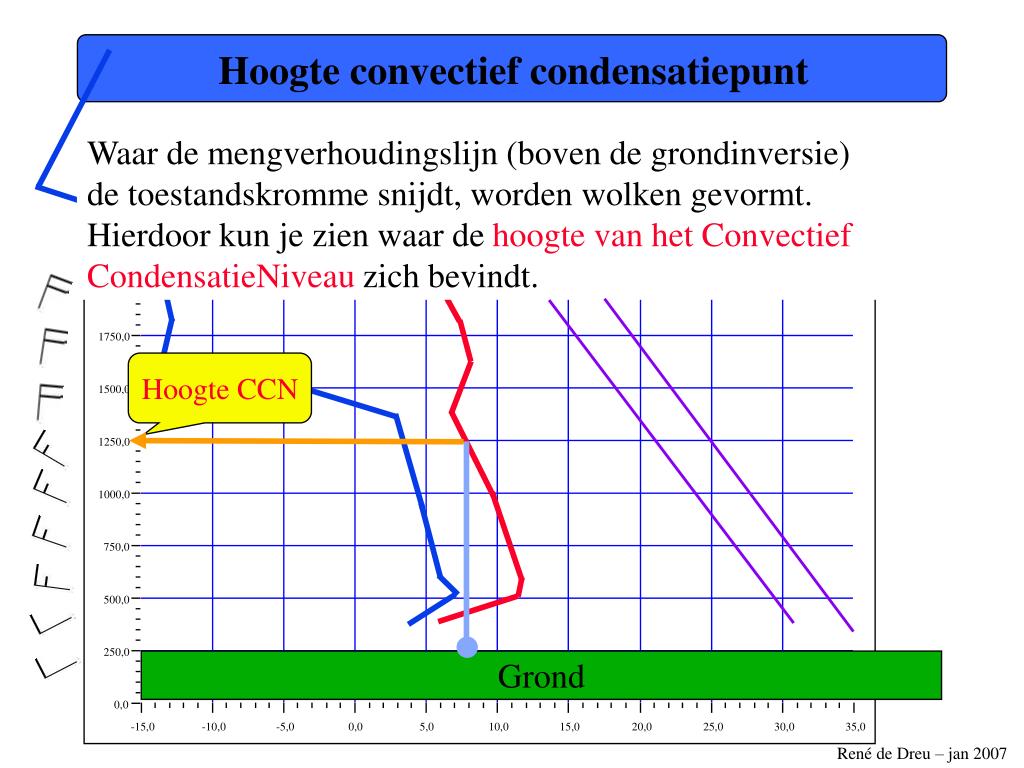

28. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Hoogte convectief condensatiepunt Waar de mengverhoudingslijn (boven de grondinversie) de toestandskromme snijdt, worden wolken gevormt. Hierdoor kun je zien waar de hoogte van het Convectief CondensatieNiveau zich bevindt. Hoogte CCN Grond

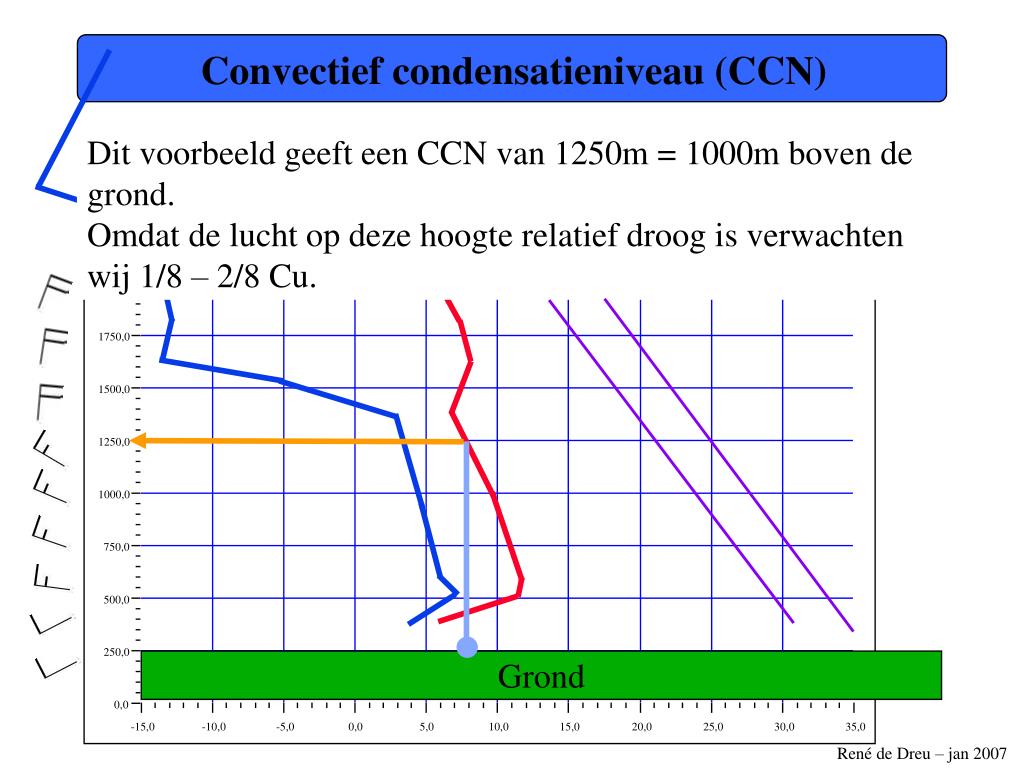

29. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Convectief condensatieniveau (CCN) Dit voorbeeld geeft een CCN van 1250m = 1000m boven de grond. Omdat de lucht op deze hoogte relatief droog is verwachten wij 1/8 – 2/8 Cu. Grond

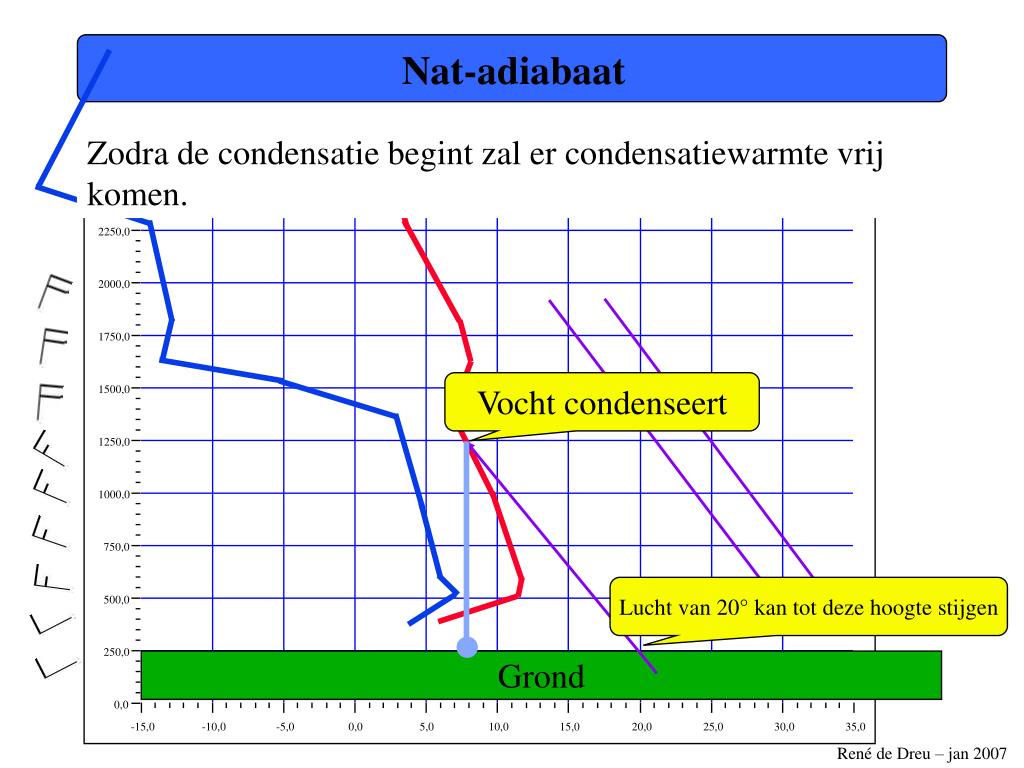

30. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Nat-adiabaat Zodra de condensatie begint zal er condensatiewarmte vrij komen. Vocht condenseert Lucht van 20° kan tot deze hoogte stijgen Grond

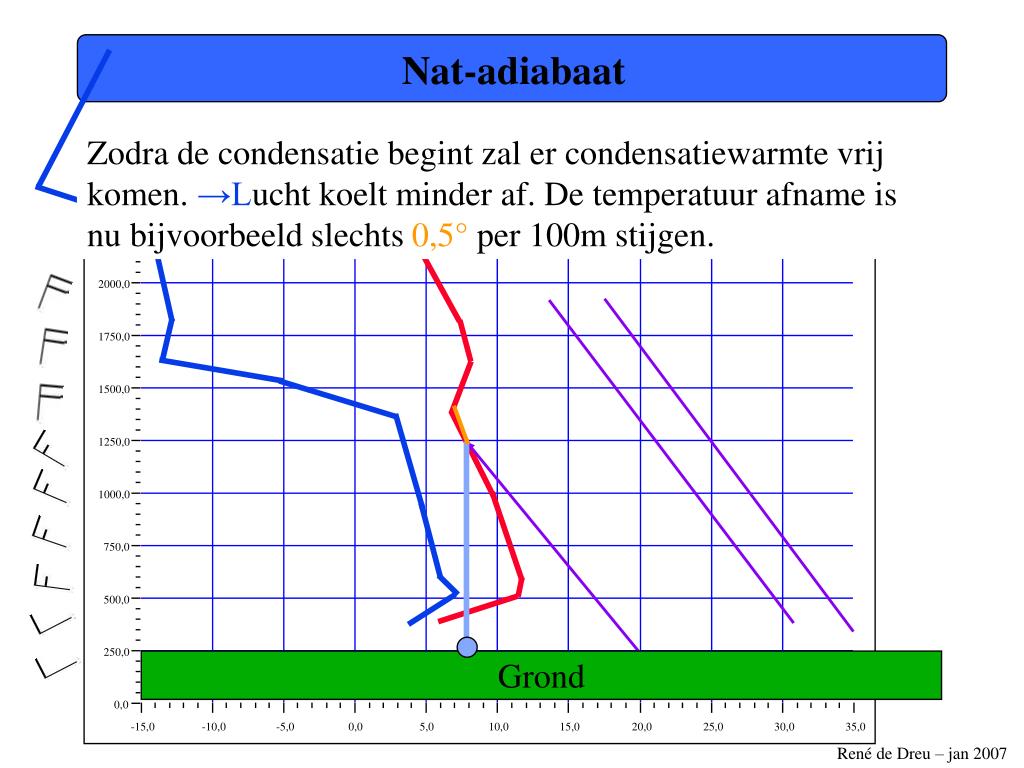

31. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Nat-adiabaat Zodra de condensatie begint zal er condensatiewarmte vrij komen. →Lucht koelt minder af. De temperatuur afname is nu bijvoorbeeld slechts 0,5°per 100m stijgen. Grond

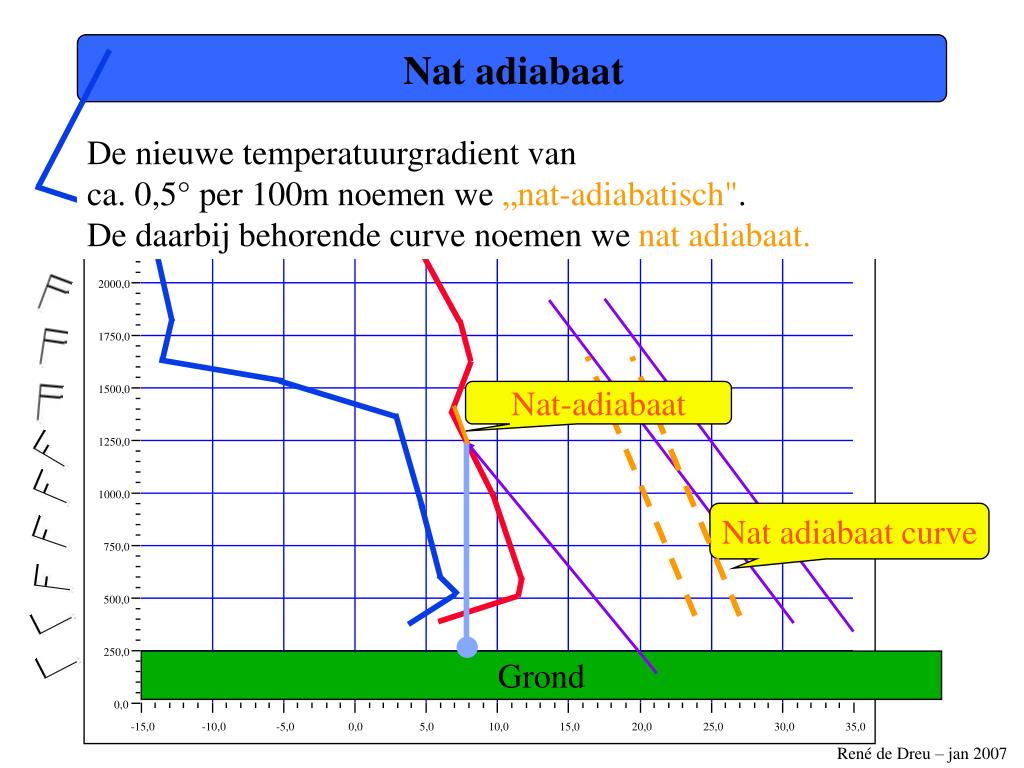

32. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Nat adiabaat De nieuwe temperatuurgradient van ca. 0,5° per 100m noemen we „nat-adiabatisch". De daarbij behorende curve noemen we nat adiabaat. Nat-adiabaat Nat adiabaat curve Grond

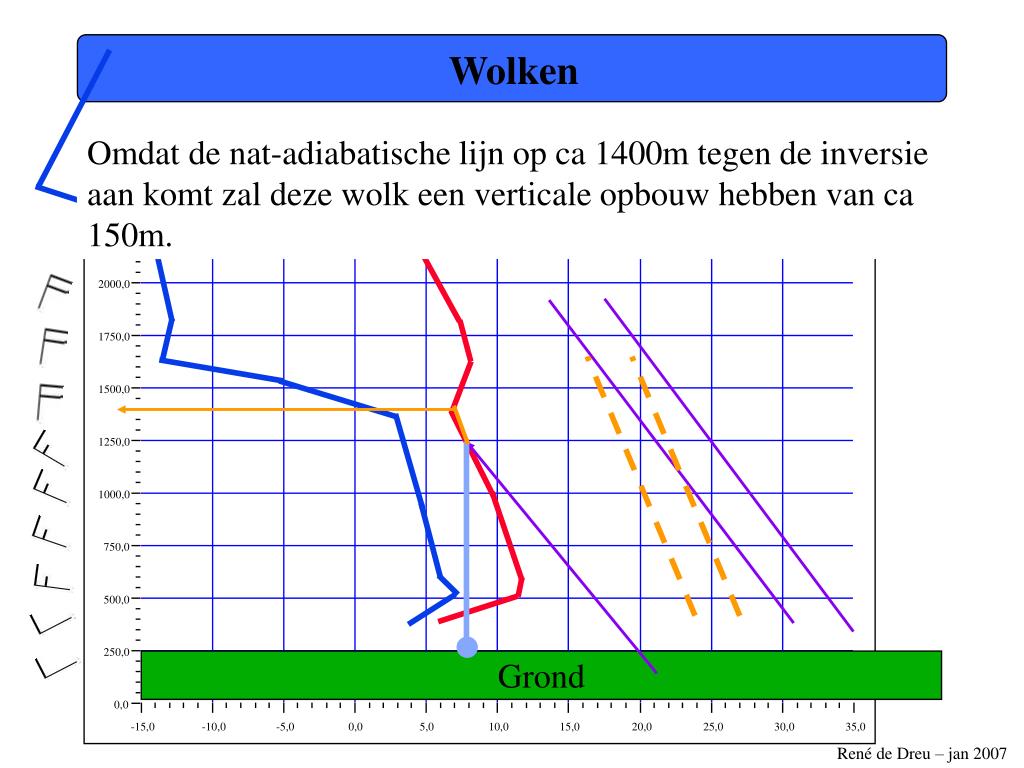

33. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Wolken Omdat de nat-adiabatische lijn op ca 1400m tegen de inversie aan komt zal deze wolk een verticale opbouw hebben van ca 150m. Grond

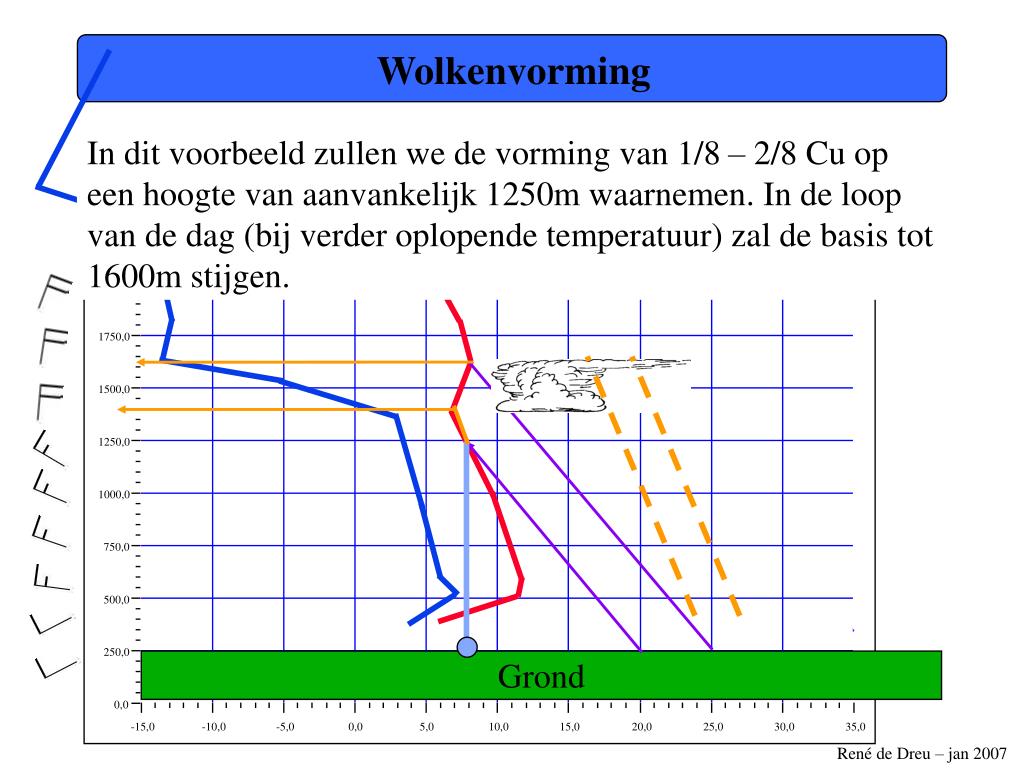

34. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Wolkenvorming In dit voorbeeld zullen we de vorming van 1/8 – 2/8 Cu op een hoogte van aanvankelijk 1250m waarnemen. In de loop van de dag (bij verder oplopende temperatuur) zal de basis tot 1600m stijgen. Grond

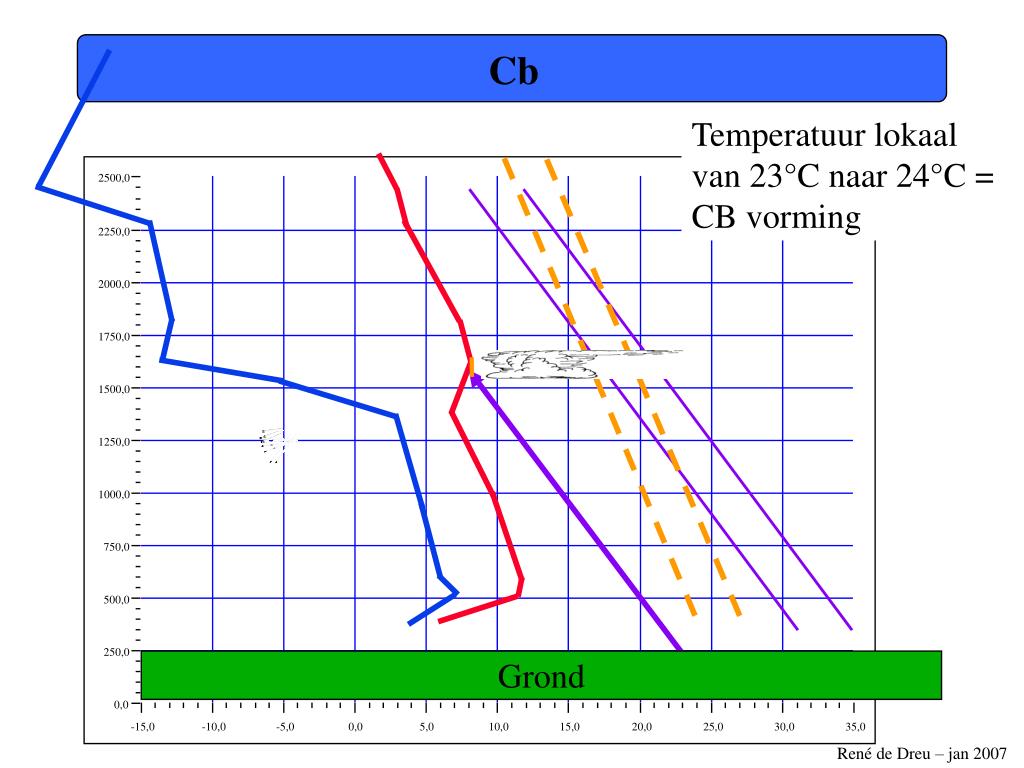

35. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Cb Temperatuur lokaal van 23°C naar 24°C = CB vorming Grond

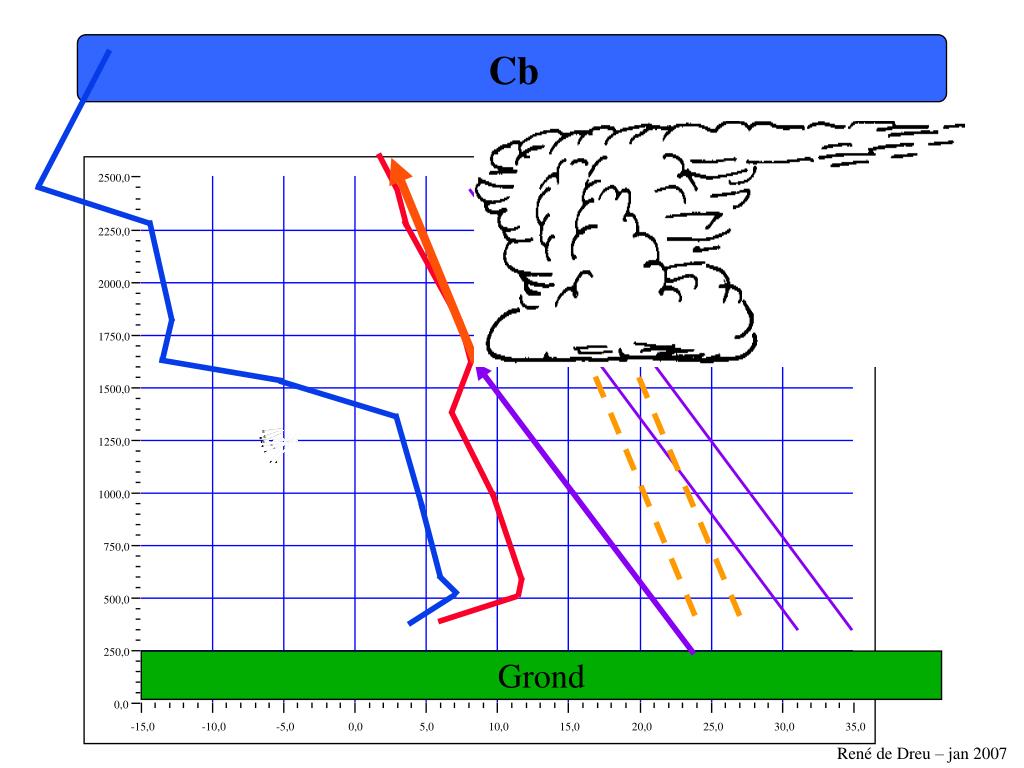

36. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Cb Grond

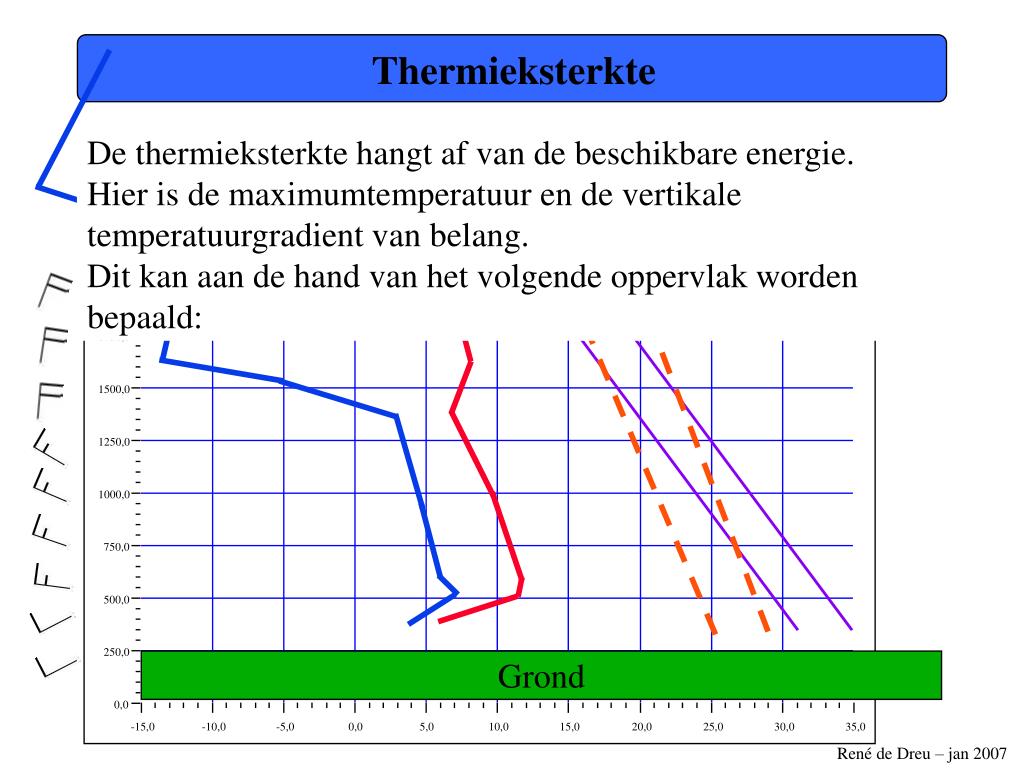

37. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Thermieksterkte De thermieksterkte hangt af van de beschikbare energie. Hier is de maximumtemperatuur en de vertikale temperatuurgradient van belang. Dit kan aan de hand van het volgende oppervlak worden bepaald: Grond

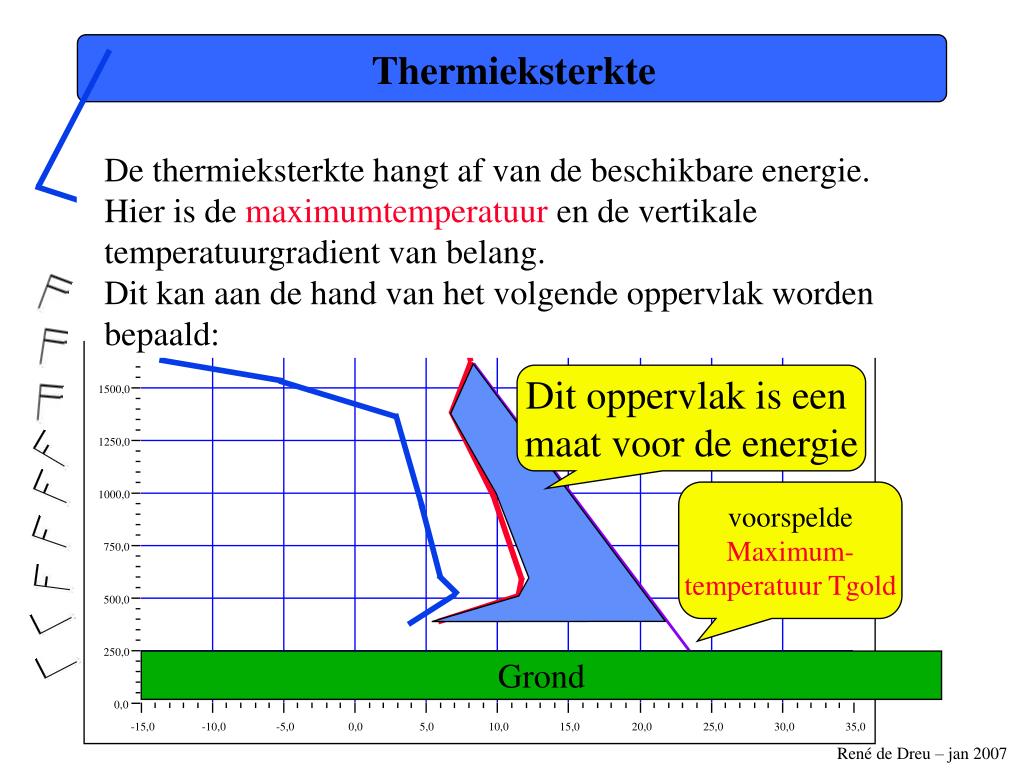

38. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Thermieksterkte De thermieksterkte hangt af van de beschikbare energie. Hier is de maximumtemperatuur en de vertikale temperatuurgradient van belang. Dit kan aan de hand van het volgende oppervlak worden bepaald: Dit oppervlak is een maat voor de energie voorspelde Maximum- temperatuur Tgold Grond

39. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Thermieksterkte De thermieksterkte hangt af van de beschikbare energie. Hier is de maximumtemperatuur en de vertikale temperatuurgradient van belang. labieler stabieler Energieopp. T max Grond

40. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Uitspreiding Toppen cu komen tegen de inversie. Mede doordat de lucht daar vochtig is zal het zeer waarschijnlijk uit gaan spreiden. Grond

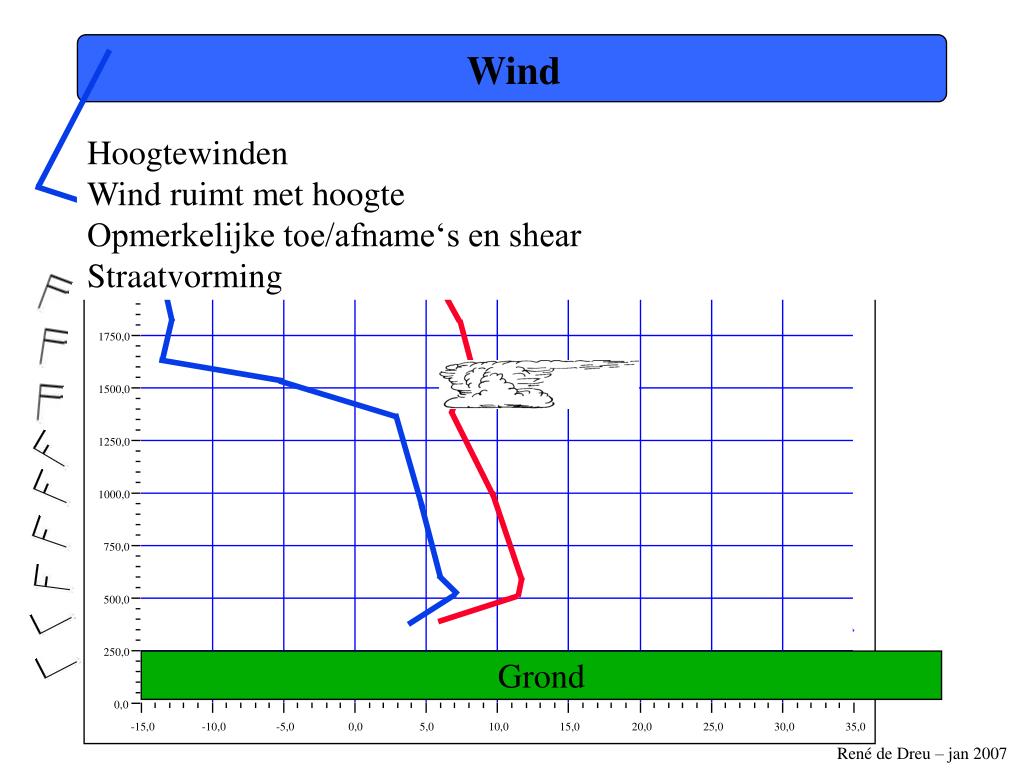

41. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Wind HoogtewindenWind ruimt met hoogteOpmerkelijke toe/afname‘s en shearStraatvorming Grond

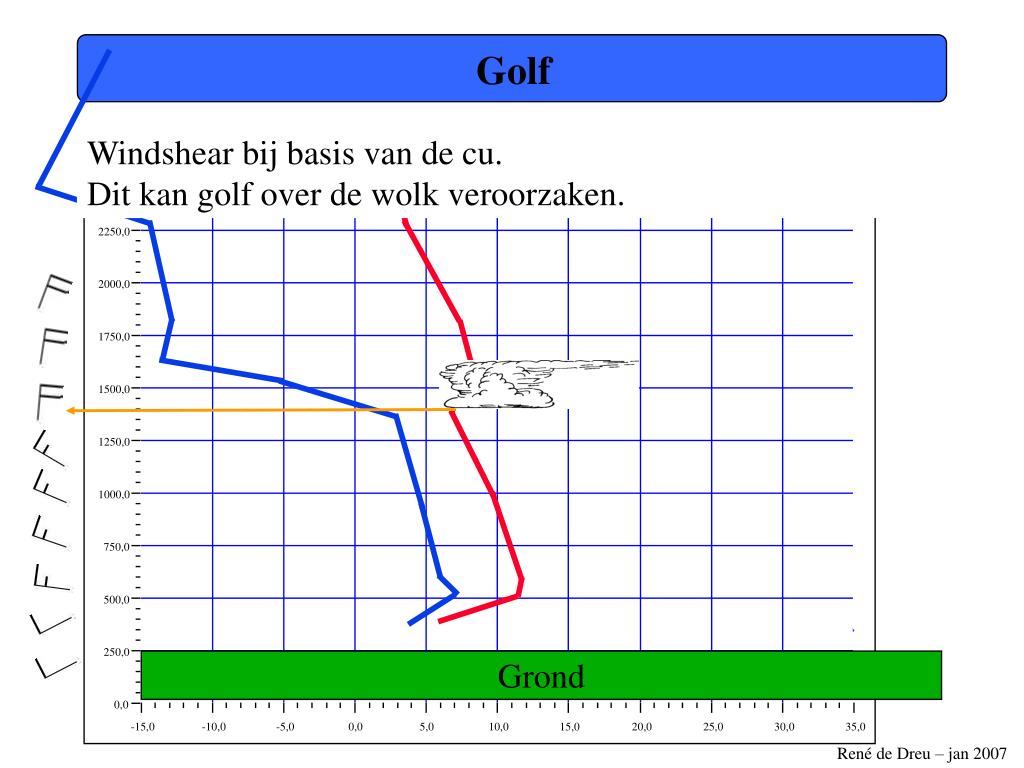

42. 2500,0 2250,0 2000,0 1750,0 1500,0 1250,0 1000,0 750,0 500,0 250,0 0,0 -15,0 -10,0 -5,0 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 Golf Windshear bij basis van de cu.Dit kan golf over de wolk veroorzaken. Grond

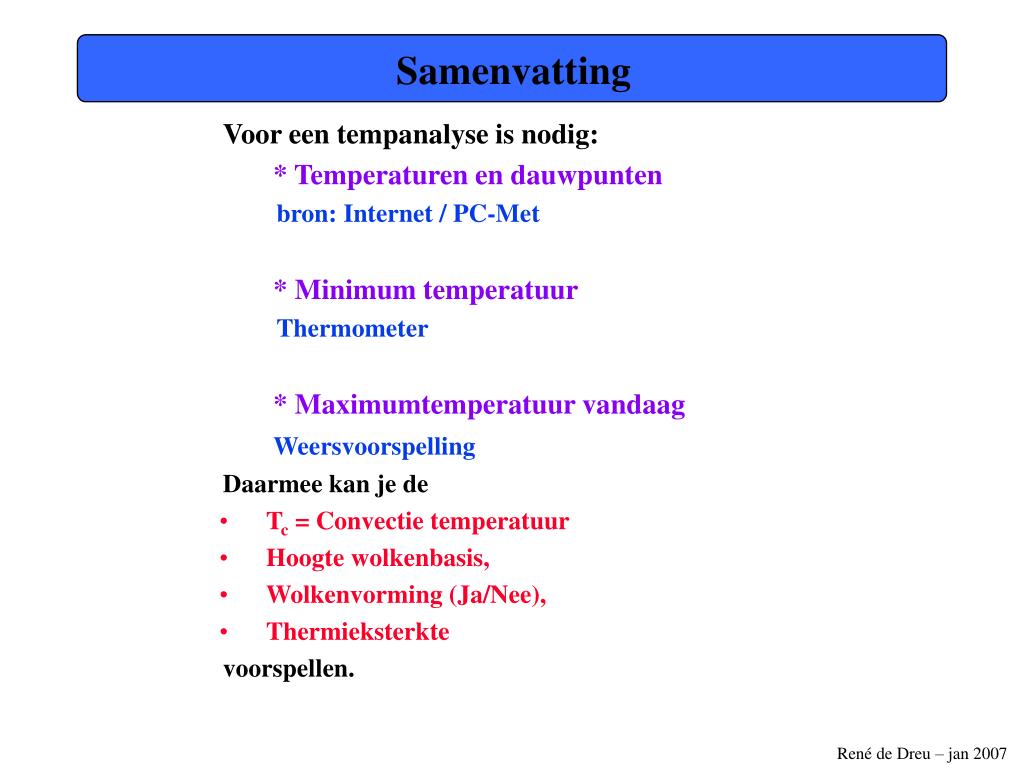

43. Samenvatting • Voor een tempanalyse is nodig: • * Temperaturen en dauwpunten • bron: Internet / PC-Met • * Minimum temperatuur • Thermometer • * Maximumtemperatuur vandaag • Weersvoorspelling • Daarmee kan je de • Tc = Convectie temperatuur • Hoogte wolkenbasis, • Wolkenvorming (Ja/Nee), • Thermieksterkte • voorspellen.
