д.т.н., профессор Сапожников Владимир Борисович

1. Современное состояние массива нормативно-технической документации в области холодильной техники и предложения по его совершенствованию. д.т.н., профессор Сапожников Владимир Борисович

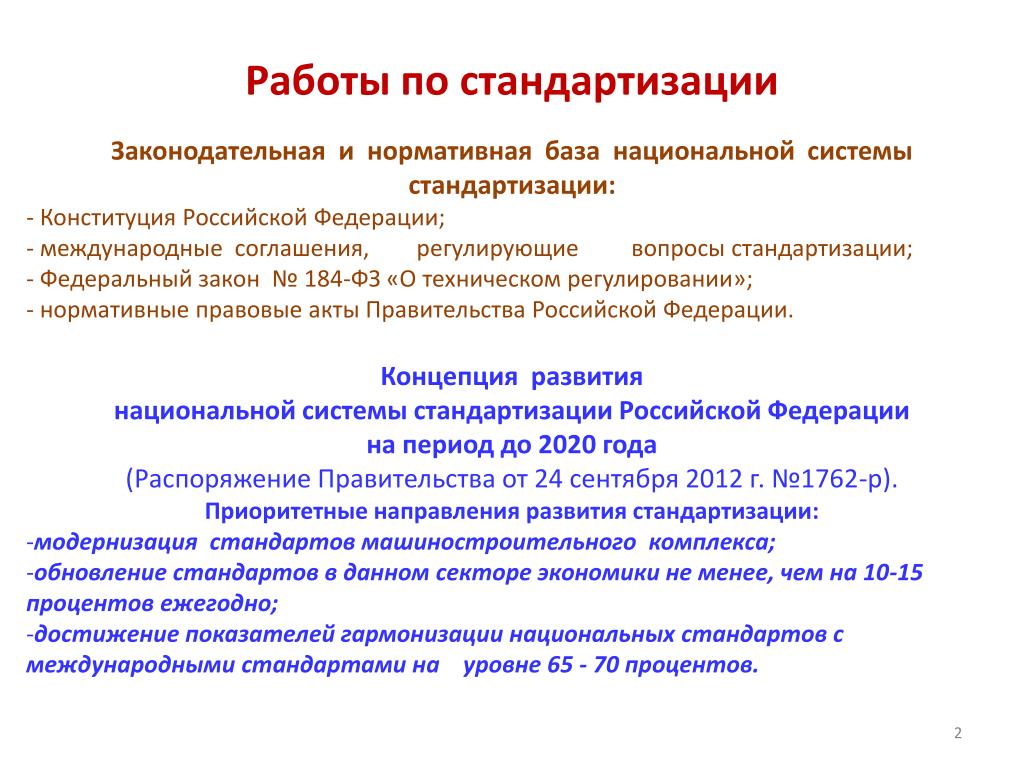

2. Работы по стандартизации • Законодательная и нормативная база национальной системы стандартизации: • Конституция Российской Федерации; • международные соглашения, регулирующие вопросы стандартизации; • Федеральный закон № 184-ФЗ «О техническом регулировании»; • нормативные правовые акты Правительства Российской Федерации. • Концепция развития • национальной системы стандартизации Российской Федерации • на период до 2020 года • (Распоряжение Правительства от 24 сентября 2012 г. №1762-р). • Приоритетные направления развития стандартизации: • модернизация стандартов машиностроительного комплекса; • обновление стандартов в данном секторе экономики не менее, чем на 10-15 процентов ежегодно; • достижение показателей гармонизации национальных стандартов с международными стандартами на уровне 65 - 70 процентов.

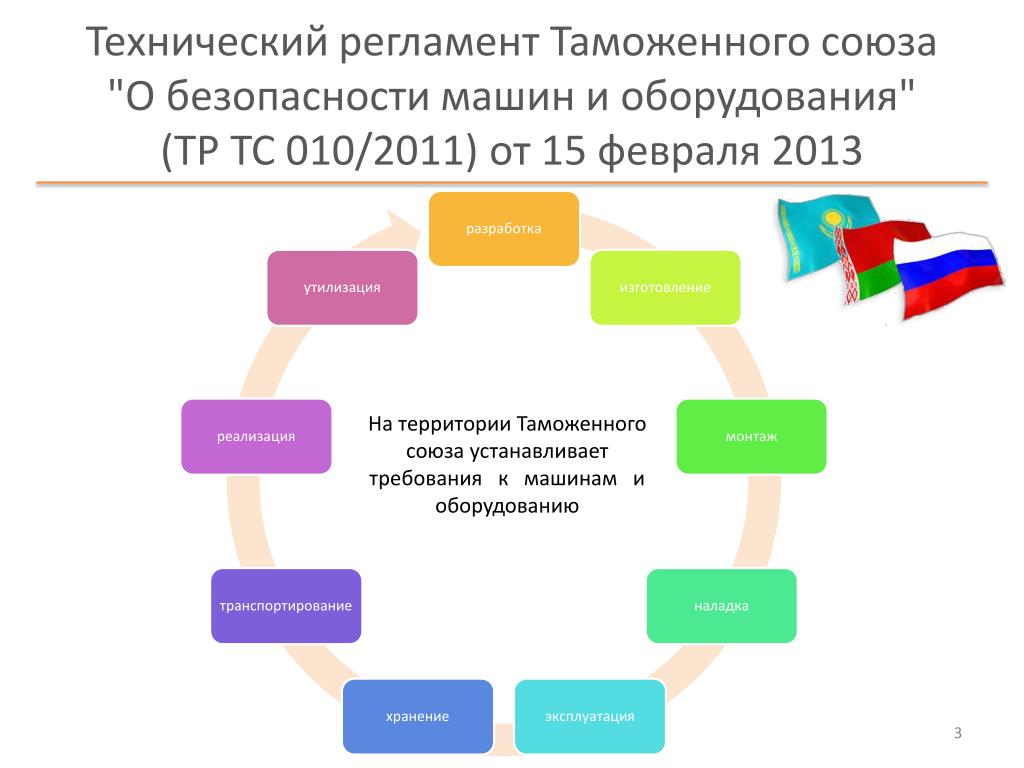

3. Технический регламент Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011) от 15 февраля 2013 На территории Таможенного союза устанавливает требования к машинам и оборудованию

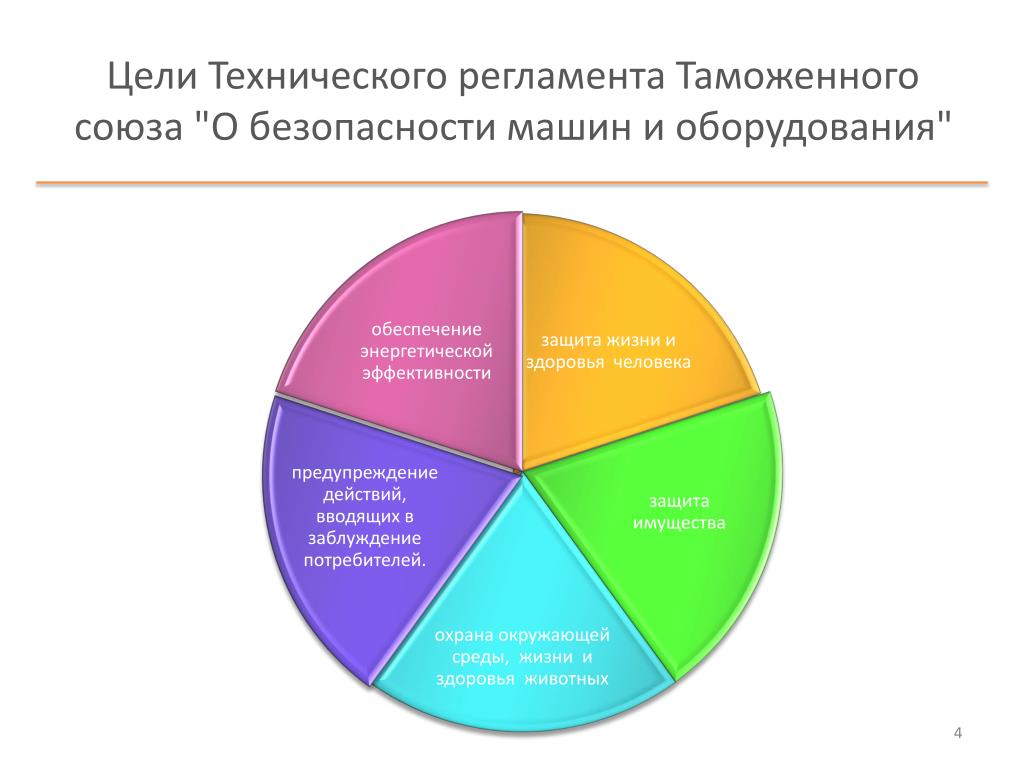

4. Цели Технического регламента Таможенного союза "О безопасности машин и оборудования"

5. Подтверждение соответствия требованиям Технического регламента Подтверждение соответствия холодильных систем и установок проводят в форме декларирования соответствия. 1 При наличии документов об оценке (подтверждении) соответствия продукции указанным обязательным требованиям, выданным или принятым до дня вступления в силу Технического регламента допускается производство и выпуск в обращение продукции в соответствии с обязательными требованиями, ранее установленными нормативными правовыми актами Таможенного союза или законодательством государства – члена Таможенного союза. 2 1Согласно Приложению № 3 к ТР ТС 010/2011 2В соответствии с решением Евразийской Экономической комиссии (ЕЭК) от 18 октября 2011 г.№ 823 до 15 марта 2015 года

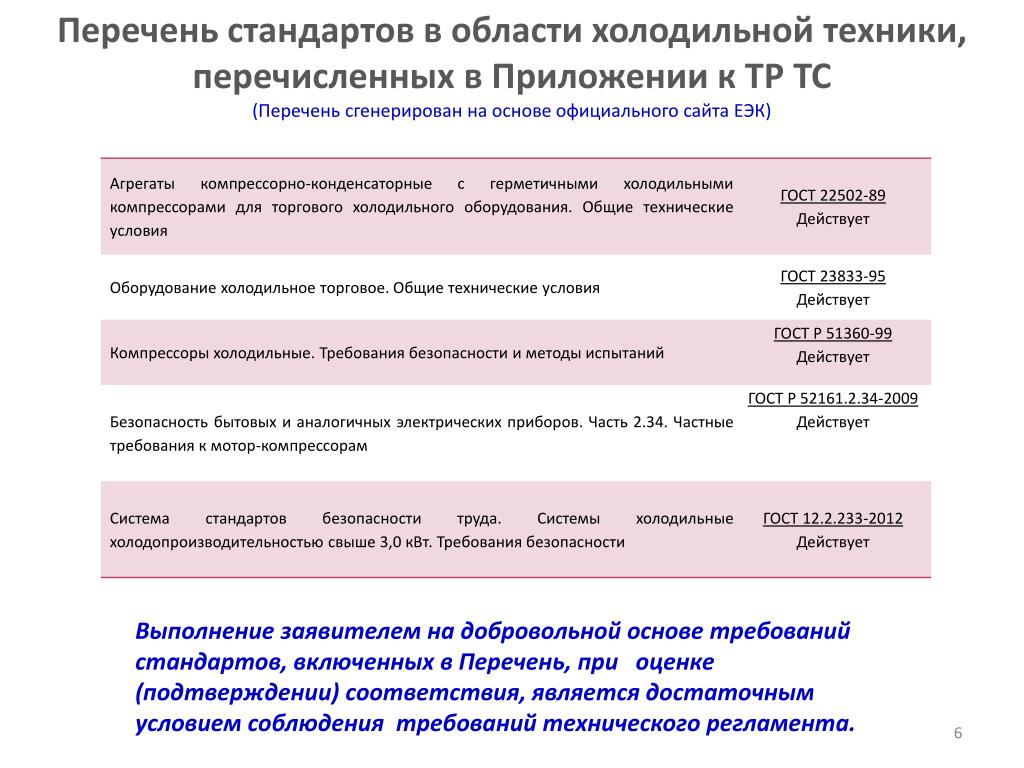

6. Перечень стандартов в области холодильной техники, перечисленных в Приложении к ТР ТС (Перечень сгенерирован на основе официального сайта ЕЭК) Выполнение заявителем на добровольной основе требований стандартов, включенных в Перечень, при оценке (подтверждении) соответствия, является достаточным условием соблюдения требований технического регламента.

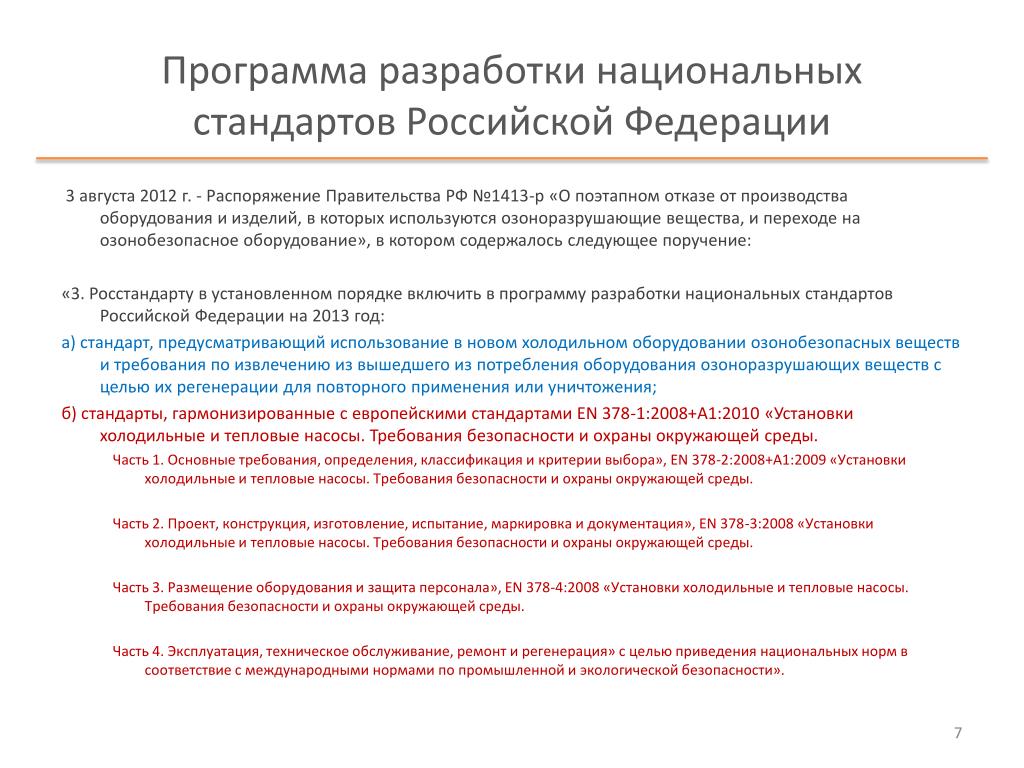

7. Программа разработки национальных стандартов Российской Федерации  3 августа 2012 г. - Распоряжение Правительства РФ №1413-р «О поэтапном отказе от производства оборудования и изделий, в которых используются озоноразрушающие вещества, и переходе на озонобезопасное оборудование», в котором содержалось следующее поручение: «3. Росстандарту в установленном порядке включить в программу разработки национальных стандартов Российской Федерации на 2013 год: а) стандарт, предусматривающий использование в новом холодильном оборудовании озонобезопасных веществ и требования по извлечению из вышедшего из потребления оборудования озоноразрушающих веществ с целью их регенерации для повторного применения или уничтожения; б) стандарты, гармонизированные с европейскими стандартами EN 378-1:2008+А1:2010 «Установки холодильные и тепловые насосы. Требования безопасности и охраны окружающей среды. Часть 1. Основные требования, определения, классификация и критерии выбора», ЕN 378-2:2008+А1:2009 «Установки холодильные и тепловые насосы. Требования безопасности и охраны окружающей среды. Часть 2. Проект, конструкция, изготовление, испытание, маркировка и документация», EN 378-3:2008 «Установки холодильные и тепловые насосы. Требования безопасности и охраны окружающей среды. Часть 3. Размещение оборудования и защита персонала», EN 378-4:2008 «Установки холодильные и тепловые насосы. Требования безопасности и охраны окружающей среды. Часть 4. Эксплуатация, техническое обслуживание, ремонт и регенерация» с целью приведения национальных норм в соответствие с международными нормами по промышленной и экологической безопасности».

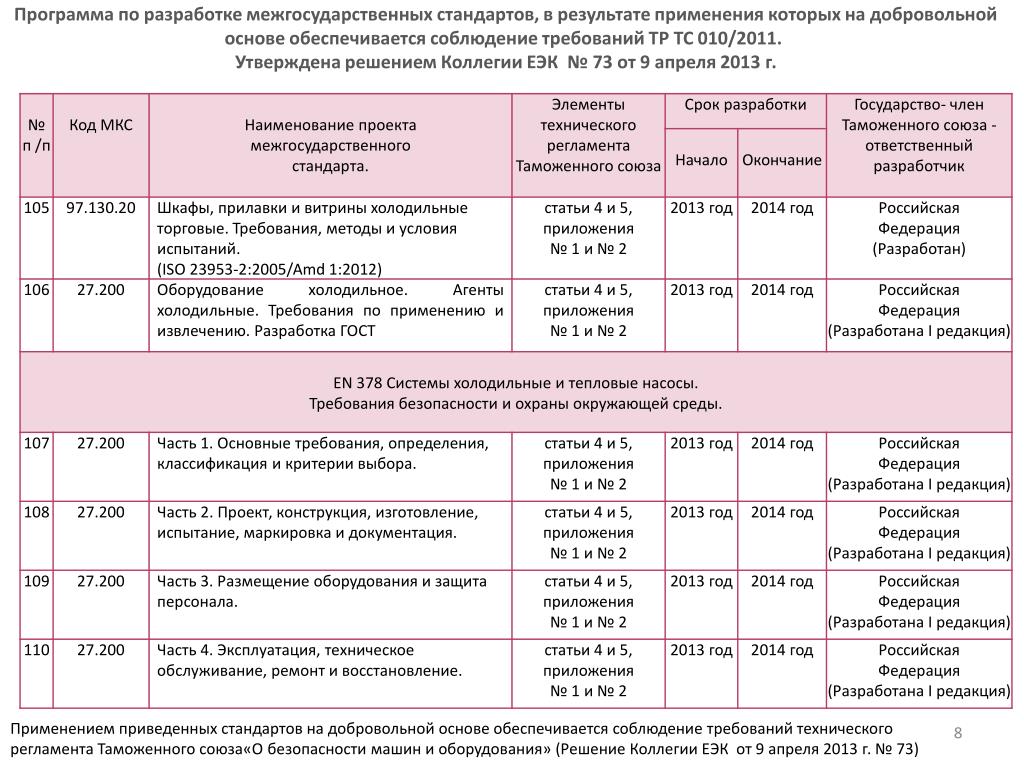

8. Программа по разработке межгосударственных стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований ТР ТС 010/2011. Утверждена решением Коллегии ЕЭК  № 73 от 9 апреля 2013 г. Применением приведенных стандартов на добровольной основе обеспечивается соблюдение требований техническогорегламента Таможенного союза«О безопасности машин и оборудования» (Решение Коллегии ЕЭК  от 9 апреля 2013 г. № 73)

9. Разработка перечисленных документов ведется Российским союзом предприятий холодильной промышленности совместно с Техническим комитетом по стандартизации № 271 «Установки холодильные» по договорам с Всероссийским научно – исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ). Технический комитет по стандартизации № 271 «Установки холодильные» в настоящее время работает на основании Приказа Федерального агентства по техническому регулированию и метрологии от 3 июня 2013 г. N 550.

10. Состав ТК 271 «Установки холодильные»

12. Перечень действующих стандартов по холодильной технике, закрепленных за ТК 271, по состоянию на 01.01.2014 г. Межгосударственные стандарты • ГОСТ 24393-80. Техника холодильная. Термины и определения. • ГОСТ 12.2.233-2012 (ISO 5149:1993). Системы холодильные холодопроизводительностью свыше 3,0 кВт. Требования безопасности. • ГОСТ 25005-94. Оборудование холодильное. Общие требования к назначению давлений. • ГОСТ 28564-90. Машины и агрегаты холодильные на базе компрессоров объемного действия. Методы испытаний. • ГОСТ 29265-91(ИСО 817-74). Хладагенты органические (хладоны). Цифровые обозначения. • ГОСТ 28547-90. Компрессоры холодильные объемного действия. Методы испытаний. • ГОСТ 17008-85. Компрессоры хладоновые герметичные. Общие технические условия. • ГОСТ 22502-89. Агрегаты компрессорно-конденсаторные с герметичными холодильными компрессорами для торгового холодильного оборудования. Общие технические условия. • ГОСТ 23833-95. Оборудование холодильное торговое. Общие технические условия. • ГОСТ 6492-86. Компрессоры поршневые холодопроизводительностью не менее 5,2 кВт (4500 ккал/ч). Типы и основные параметры. • ГОСТ 4.119-84. СПКП. Компрессоры (воздушные и газовые приводные) и установки холодопроизводительностью свыше 2,9 кВт (2500 ккал/ч). Номенклатура основных показателей.

13. Перечень действующих стандартов по холодильной технике, закрепленных за ТК 271, по состоянию на 01.01.2014 г. Национальные стандарты 2.1. ГОСТ Р 50608-93. Оборудование холодильное. Аппараты стальные. Соединения сварные. Технические требования и методы контроля. 2.2. ГОСТ Р 50700-94. Компрессоры объемного действия холодопроизводительностью свыше 3,0 кВт на озонобезопасных агентах. Типы и основные параметры. 2.3. ГОСТ Р 51360-99 (ИСО 917-89). Компрессоры холодильные. Требования безопасности и методы испытаний. 2.4. ГОСТ Р 51743-2001. Машины для охлаждения жидкости на базе турбокомпрессоров. Методы испытаний. 2.5. ГОСТ Р 54381-2011(ЕН 12900:2006). Компрессоры холодильные. Условия испытаний по определению основных характеристик, допуски и представление данных производителями. 2.6. ГОСТ Р ЕН 14705-2011 Теплообменники. Методы измерения и оценки тепловых характеристик испарительных градирен  Нами был выполнен обзор действующих на сегодня международных и европейских стандартов в области холодильной техники (за исключением бытового холода и бытовых кондиционеров). В результате обзора установлено, что по состоянию на 1.03.2014 действуют 11 стандартов ИСО и 41 стандарт ЕС (см. списки).

14. Перечень действующих международных и европейских стандартов по холодильной технике по состоянию на 01.10.2014 г. Международные стандарты 1. ISO/R 916:1968. Testing of refrigerating systems (Системы холодильные. Испытания). 2. ISO 917:1989 Testing of refrigerant compressors. (Компрессоры холодильные. Испытания) 3. ISO 9309:1989. Refrigerant compressors; presentation of performance data. (Компрессоры холодильные. Представление эксплуатационных характеристик) 4. ISO 5149:2014. Refrigerating systems and heat pumps -- Safety and environmental requirements (Системы холодильные и тепловые насосы. Требования безопасности охраны окружающей среды. ) 5. ISO 23953-1:2005, Refrigerated display cabinets — Part 1: Vocabulary (Прилавки и витрины холодильные. Часть 1.Термины и определения) 6. ISO 23953-2:2005 Refrigerated display cabinets — Part 2: Classification, requirements and test conditions (Прилавки и витрины холодильные. Часть 2. Классификация, требования и условия испытаний) 7. ISO817:2014. Refrigerants -- Designation and safety classification (Хладагенты. Обозначение и классификация по безопасности) 8. ISO 14903:2012. Refrigerating systems and heat pumps -- Qualification of tightness of components and joints. (Системы холодильные и тепловые насосы. Оценка герметичности компонентов и соединений). 9. ISO 13971:2012. Refrigeration systems and heat pumps -- Flexible pipe elements, vibration isolators, expansion joints and non-metallic tubes -- Requirements and classification. (Системы холодильные и тепловые насосы. Элементы гибких труб, виброизоляторы, компенсаторы и неметаллические трубы. Требования и классификация). 10. ISO 11650:1999. Performance of refrigerant recovery and/or recycling equipment. (Эксплуатационные характеристики оборудования для восстановления и/или повторного использования хладагента).

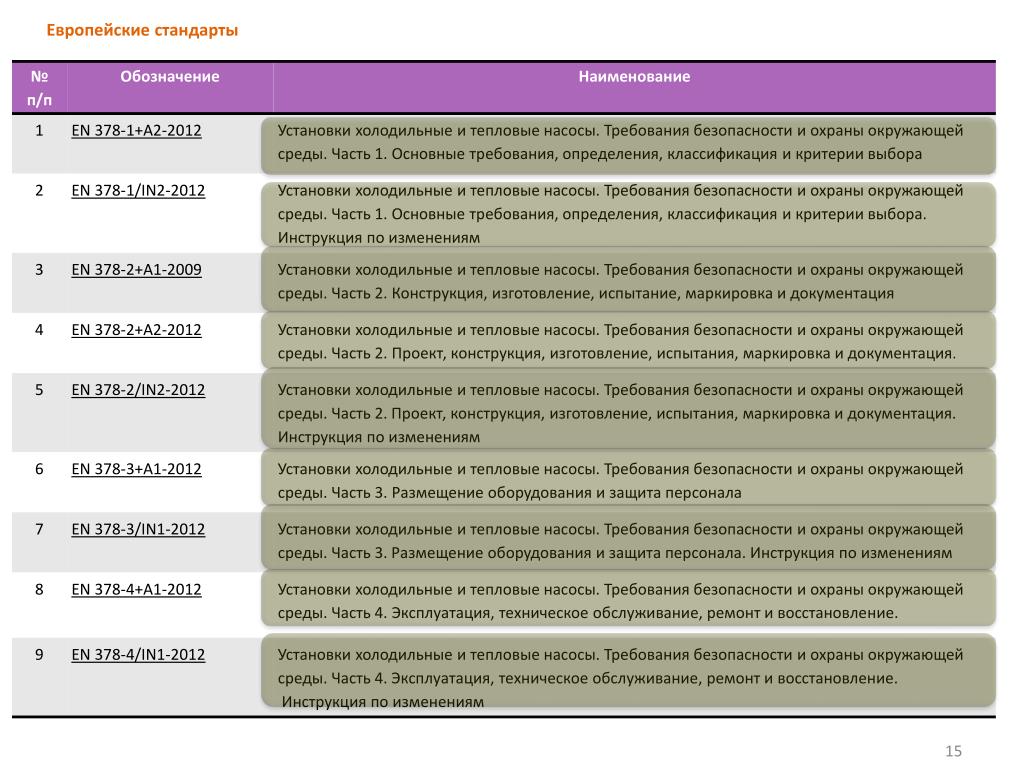

15. Европейские стандарты

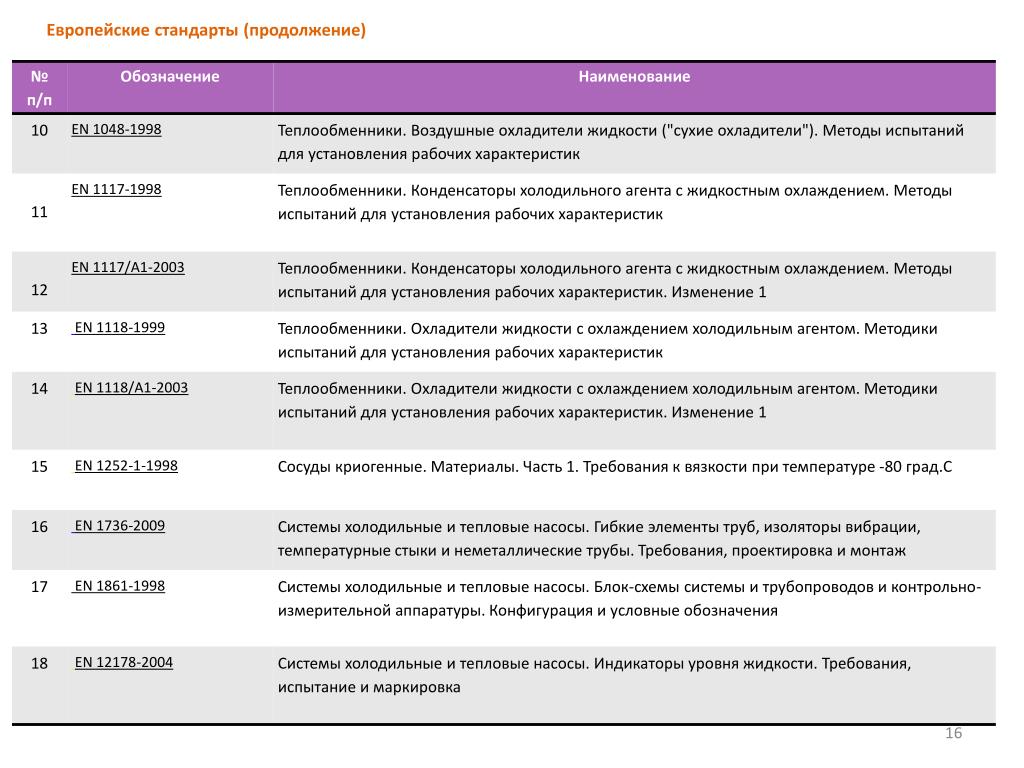

16. Европейские стандарты (продолжение)

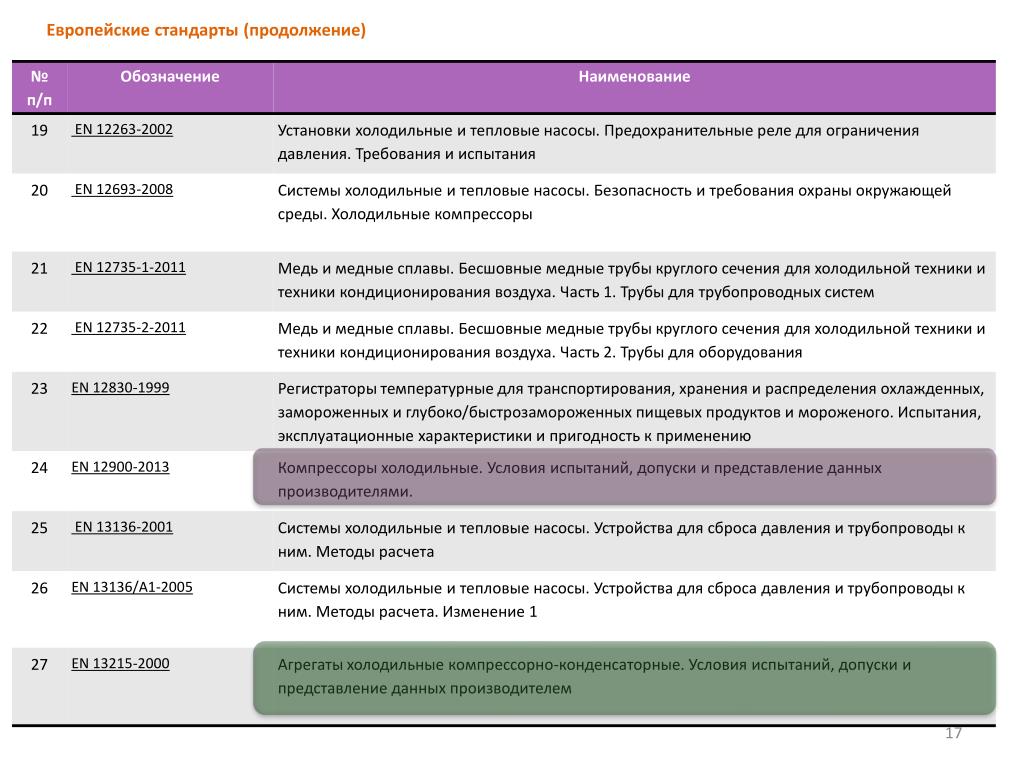

17. Европейские стандарты (продолжение)

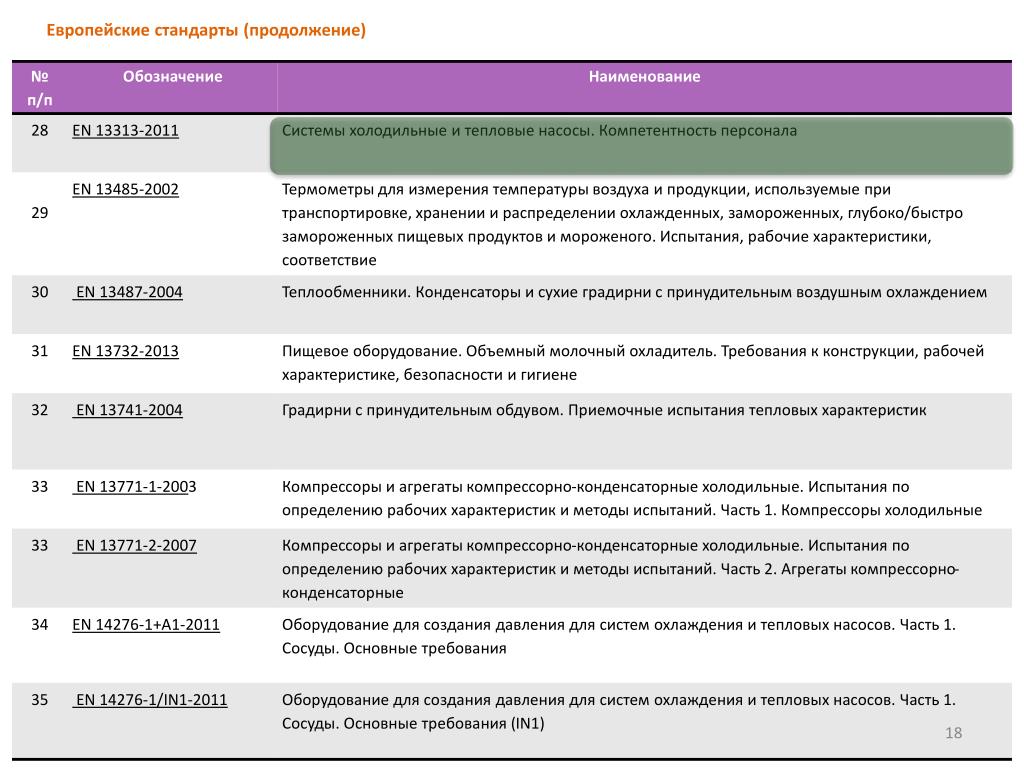

18. Европейские стандарты (продолжение)

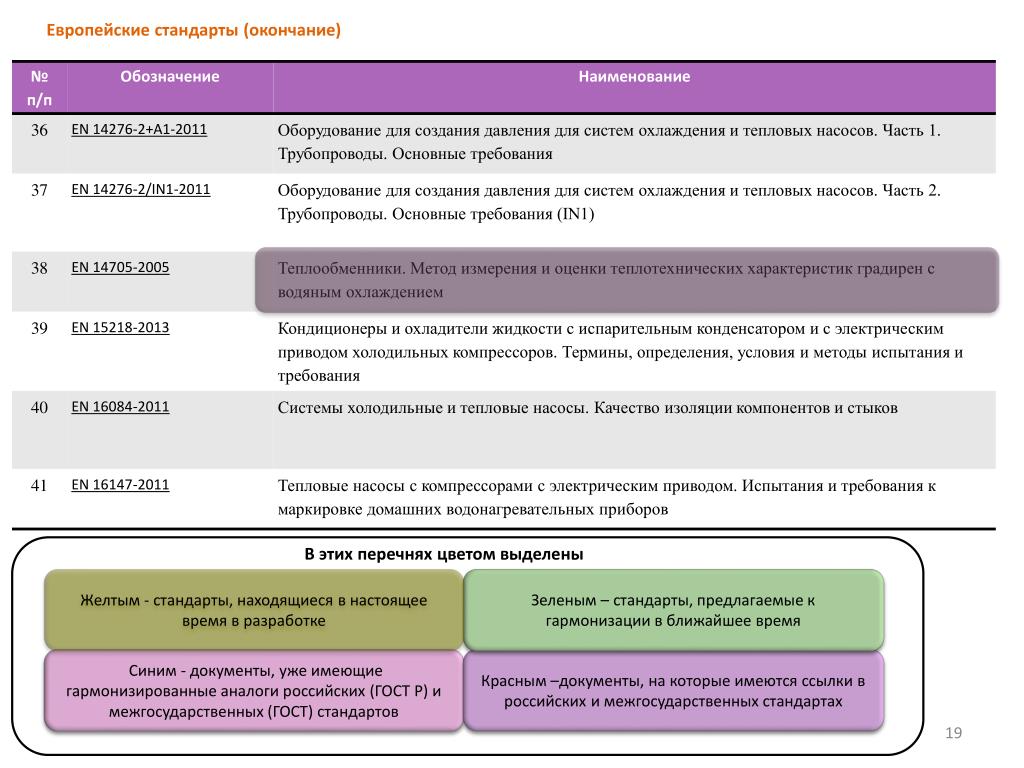

19. Европейские стандарты (окончание) В этих перечнях цветом выделены Желтым - стандарты, находящиеся в настоящее время в разработке Зеленым – стандарты, предлагаемые к гармонизации в ближайшее время Синим - документы, уже имеющие гармонизированные аналоги российских (ГОСТ Р) и межгосударственных (ГОСТ) стандартов Красным –документы, на которые имеются ссылки в российских и межгосударственных стандартах

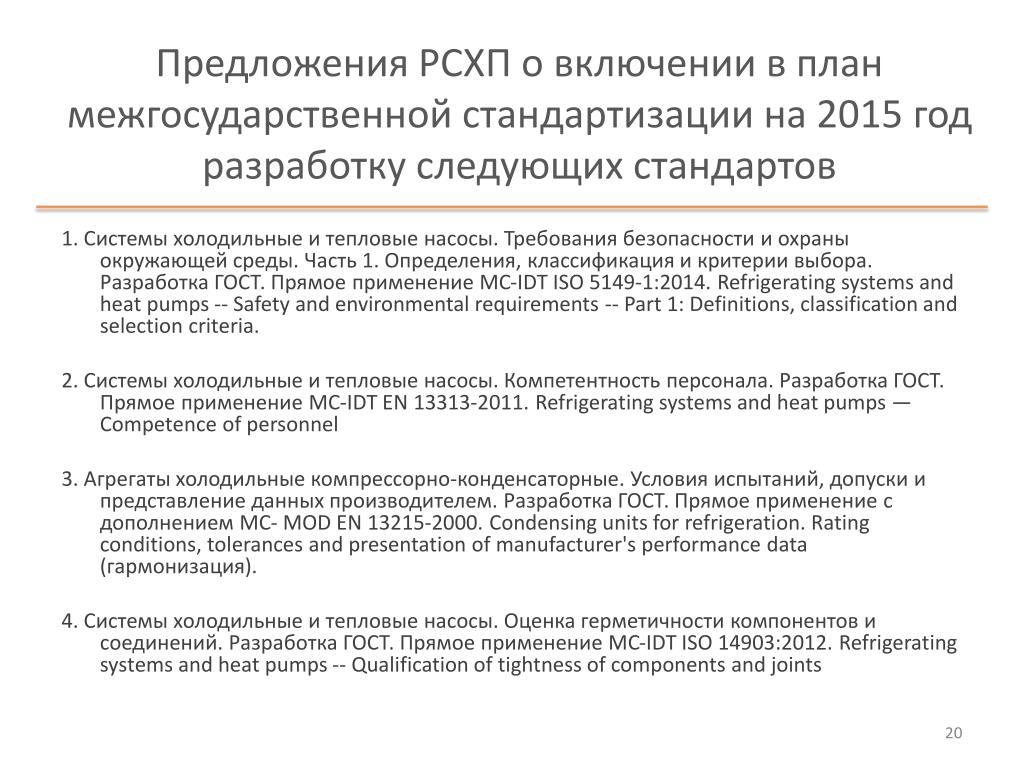

20. Предложения РСХП о включении в план межгосударственной стандартизации на 2015 год разработку следующих стандартов 1. Системы холодильные и тепловые насосы. Требования безопасности и охраны окружающей среды. Часть 1. Определения, классификация и критерии выбора. Разработка ГОСТ. Прямое применение МС-IDTISO 5149-1:2014. Refrigerating systems and heat pumps -- Safety and environmental requirements -- Part 1: Definitions, classification and selection criteria. 2. Системы холодильные и тепловые насосы. Компетентность персонала. Разработка ГОСТ. Прямое применение МС-IDT ЕN 13313-2011. Refrigerating systems and heat pumps ― Competence of personnel 3. Агрегаты холодильные компрессорно-конденсаторные. Условия испытаний, допуски и представление данных производителем. Разработка ГОСТ. Прямое применение с дополнением МС- MOD ЕN 13215-2000. Condensing units for refrigeration. Rating conditions, tolerances and presentation of manufacturer's performance data(гармонизация). 4. Системы холодильные и тепловые насосы. Оценка герметичности компонентов и соединений. Разработка ГОСТ. Прямое применение МС-IDTISO 14903:2012. Refrigerating systems and heat pumps -- Qualification of tightness of components and joints
