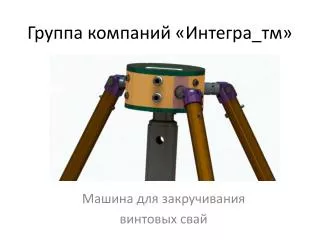

  1. Группа компаний «Интегра_тм» Машина для закручивания винтовых свай

  2. Миссия • Группа компаний «Интегра_тм» создана на базе заводов –изготовителей винтовых свай, проектных организаций и машиностроительных компаний с целью производства, реализации и последующего сервисного обслуживания оборудования для монтажа винтовых свай, а так-же комплексных сервисных продуктов для развития бизнеса по устройству фундаментов на винтовых сваях.

  3. Первая машина • Первым продуктом группы компаний «Интегра_тм», готовым к серийному производству является машина для закручивания винтовых свай выпускаемая под торговой маркой «Айрон-219» (марка по ТУ – «ВГВМ-5-6000-219.01.УХЛ.4» • Машина предназначена для закручивания винтовых свай с диаметром ствола до 133 мм «вручную» – (оператор и три подсобника осуществляющие удержание реактивных штанг) а при креплении машины на транспортное средство (обеспечивающее сопротивление (реакцию) вращающему моменту машины) возможно закручивание винтовых свай с диаметром ствола до 219 мм.

  4. Привод машины осуществляется гидромотором, встроенным в планетарно – цевочный редуктор с большим передаточным числом. • Такая конструкция обеспечивает высокий крутящий момент, а привод посредством гидромотора, в отличии от электропривода гарантирует безопасность труда, при проведении монтажа свай в сырую погоду. • Питание машины осуществляется по рукавам (шлангам) высокого давления оснащенными адаптерами БРС (быстро-разъемное соединение) что обеспечивает компактность машины при транспортировке и оперативность в подготовке к работе.

  5. Технические характеристики машины: • 1. Давление (максимальное) – 20 Мпа • 2. Максимальный расход жидкости – 80 л/мин • 3. Номинальный крутящий момент (не менее) – 6000 Н*м • 4. Момент страгивания (не менее) – 4 500 Н*м (на рычаге в 1м) • 5. Ресурс, при 80% ПНВ (не менее) – 6 000 часов • 6. Частота вращения – от 3-х до 7-и об/мин • 7. Габариты – Ø280 мм, высота – 142 мм • 8. Вес (без реактивных штанг) – 48 кг • 9. Длина реактивных штанг (стандартная комплектация) – 3 м

  6. Реквизиты
