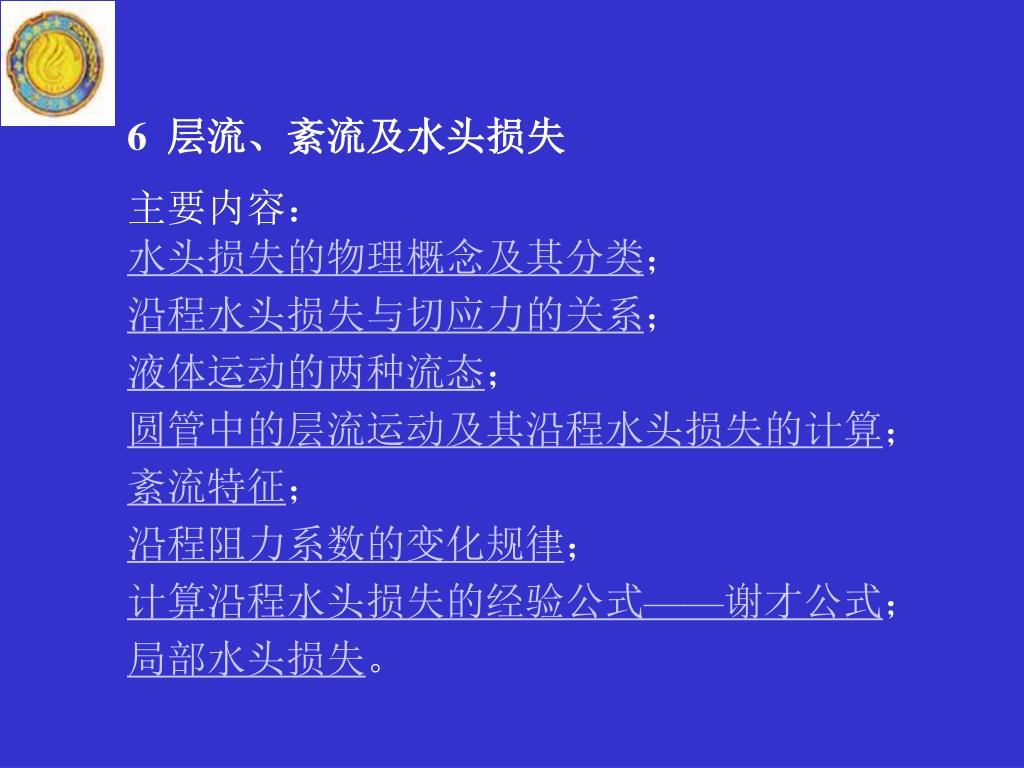

  1. 6 层流、紊流及水头损失 主要内容: 水头损失的物理概念及其分类; 沿程水头损失与切应力的关系; 液体运动的两种流态; 圆管中的层流运动及其沿程水头损失的计算; 紊流特征; 沿程阻力系数的变化规律; 计算沿程水头损失的经验公式——谢才公式; 局部水头损失。

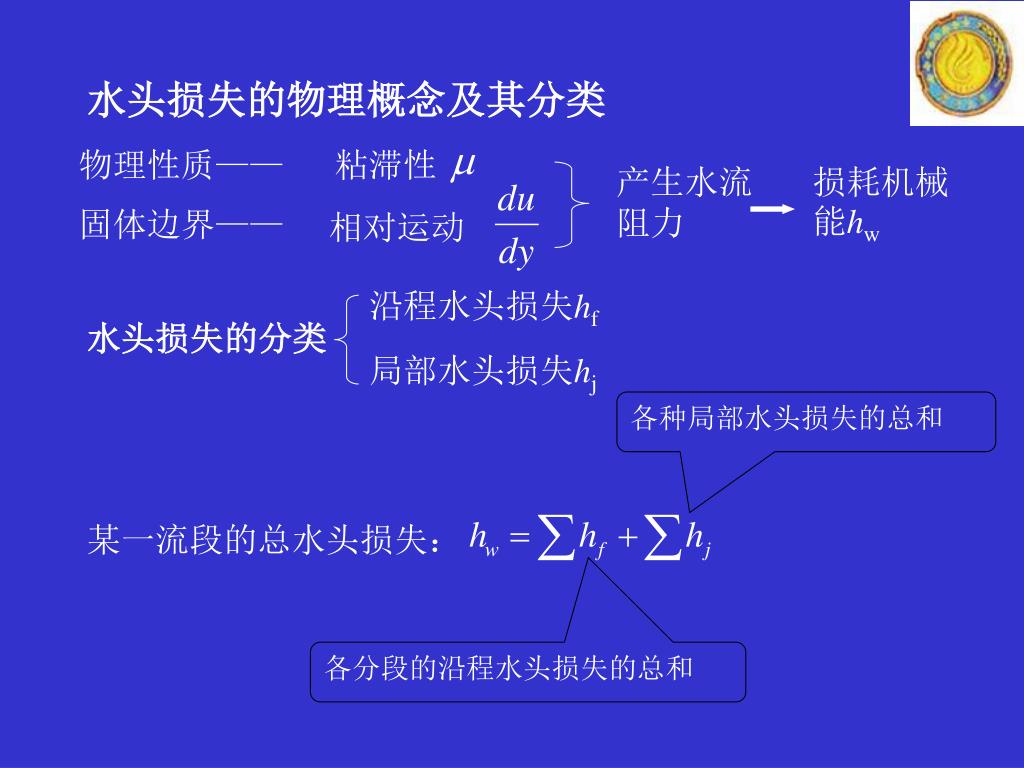

  2. 相对运动 水头损失的物理概念及其分类 物理性质—— 粘滞性 产生水流阻力 损耗机械能hw 固体边界—— 沿程水头损失hf 水头损失的分类 局部水头损失hj 各种局部水头损失的总和 某一流段的总水头损失: 各分段的沿程水头损失的总和

  3. 水头损失——因实际液体具有粘性,在流动过程中产生水流阻力,克服阻力就要耗损一部分机械能,转化为热能,造成水头损失。水头损失与液体的物理特性和边界特征均有密切的关系。 实际液体 理想液体

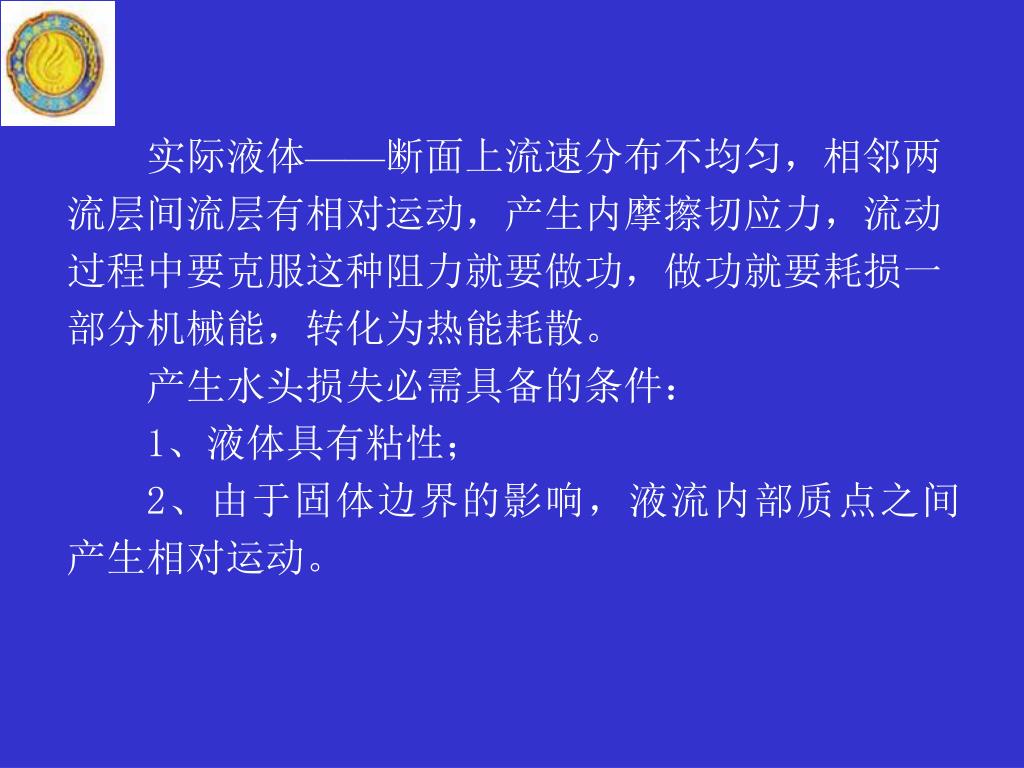

  4. 实际液体——断面上流速分布不均匀,相邻两流层间流层有相对运动,产生内摩擦切应力,流动过程中要克服这种阻力就要做功,做功就要耗损一部分机械能,转化为热能耗散。实际液体——断面上流速分布不均匀,相邻两流层间流层有相对运动,产生内摩擦切应力,流动过程中要克服这种阻力就要做功,做功就要耗损一部分机械能,转化为热能耗散。 产生水头损失必需具备的条件: 1、液体具有粘性; 2、由于固体边界的影响,液流内部质点之间产生相对运动。

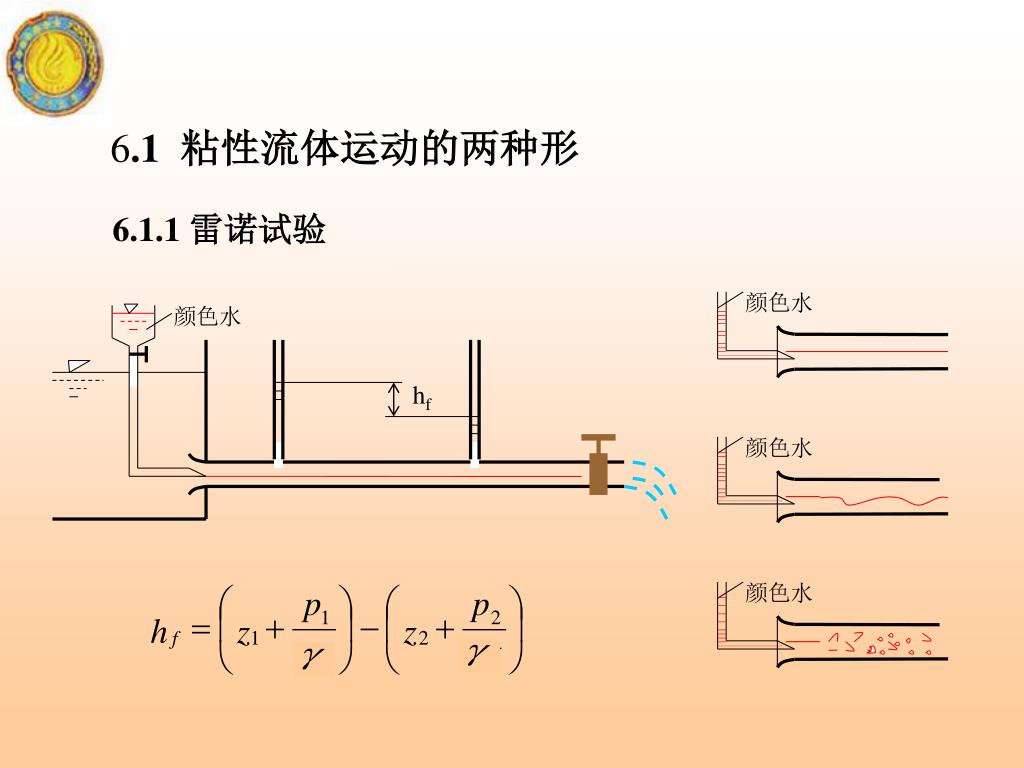

  5. 颜色水 hf 颜色水 颜色水 颜色水 6.1 粘性流体运动的两种形 6.1.1 雷诺试验

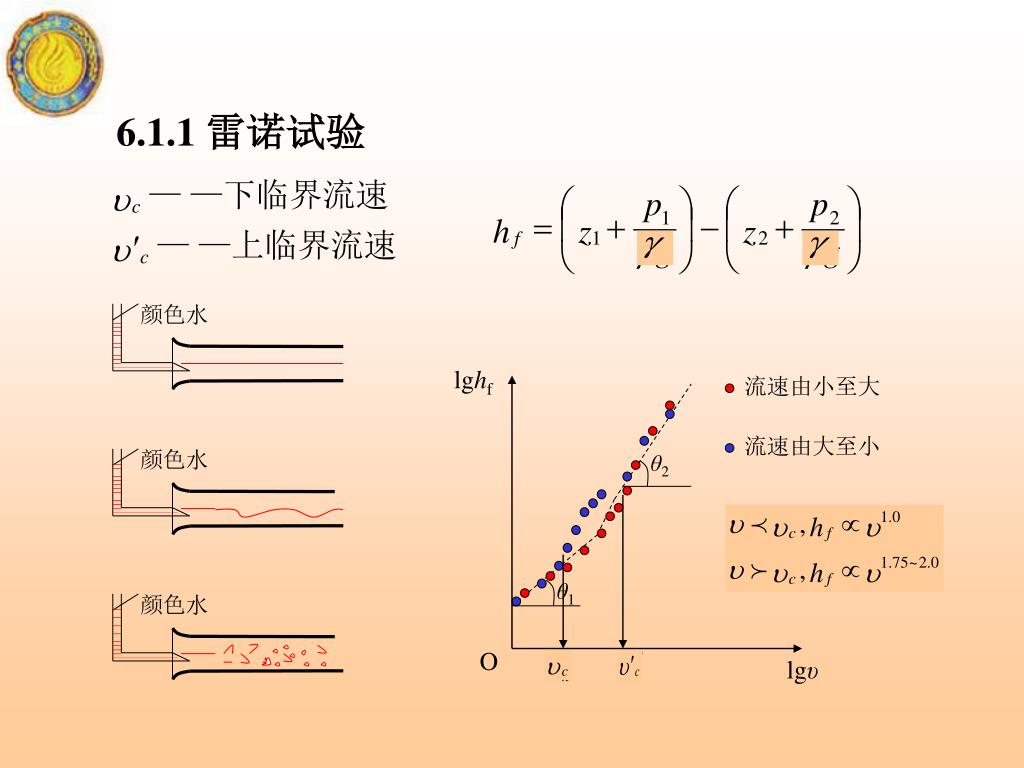

  6. lghf 颜色水 流速由小至大 θ2 流速由大至小 颜色水 颜色水 θ1 O lgυ 6.1.1 雷诺试验

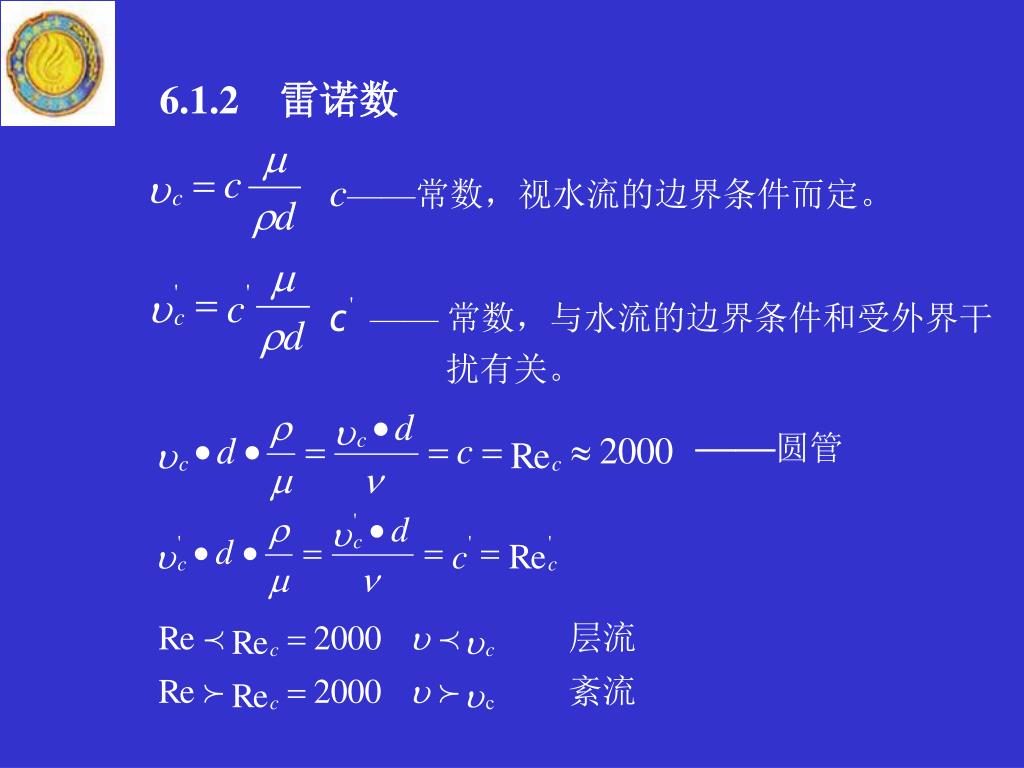

  7. 6.1.2 雷诺数 c——常数,视水流的边界条件而定。 —— 常数,与水流的边界条件和受外界干 扰有关。 ——圆管

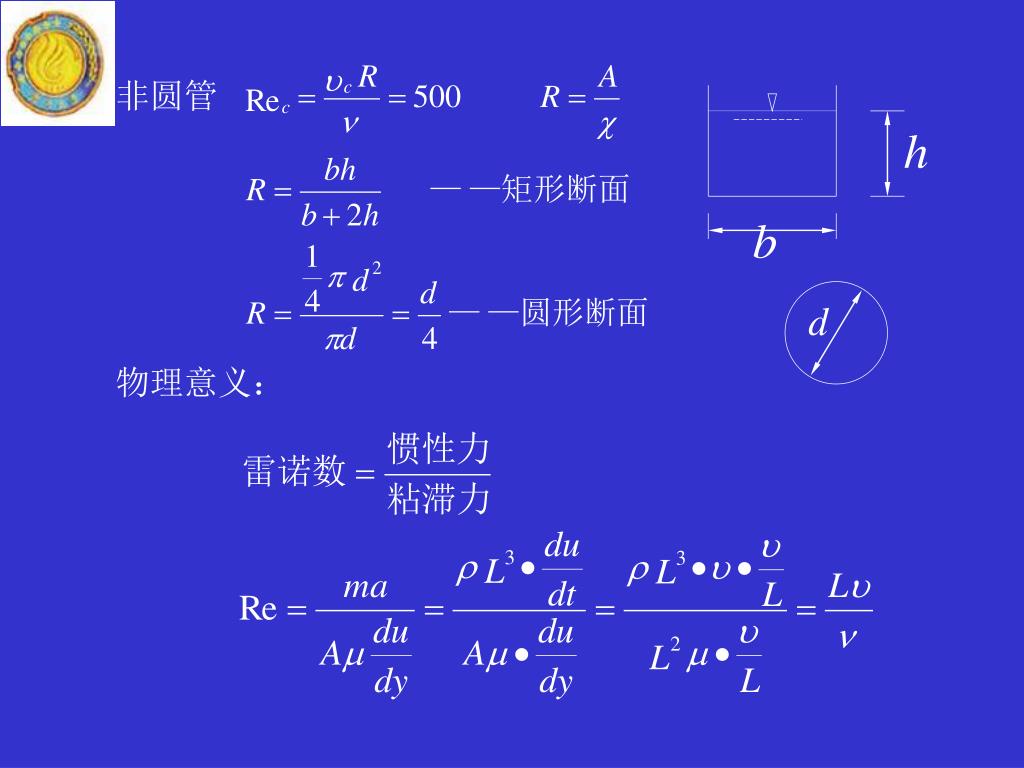

  8. 非圆管 物理意义:

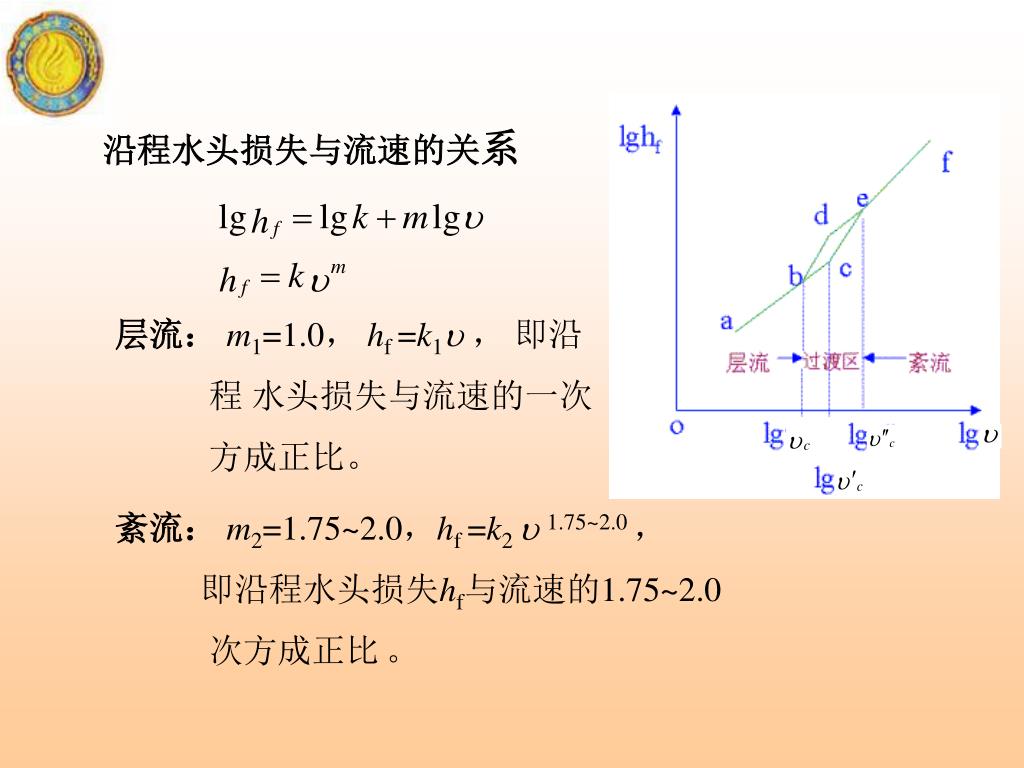

  9. 沿程水头损失与流速的关系 层流: m1=1.0, hf =k1 , 即沿 程 水头损失与流速的一次 方成正比。 紊流: m2=1.75~2.0,hf =k2 1.75~2.0 , 即沿程水头损失hf与流速的1.75~2.0 次方成正比。

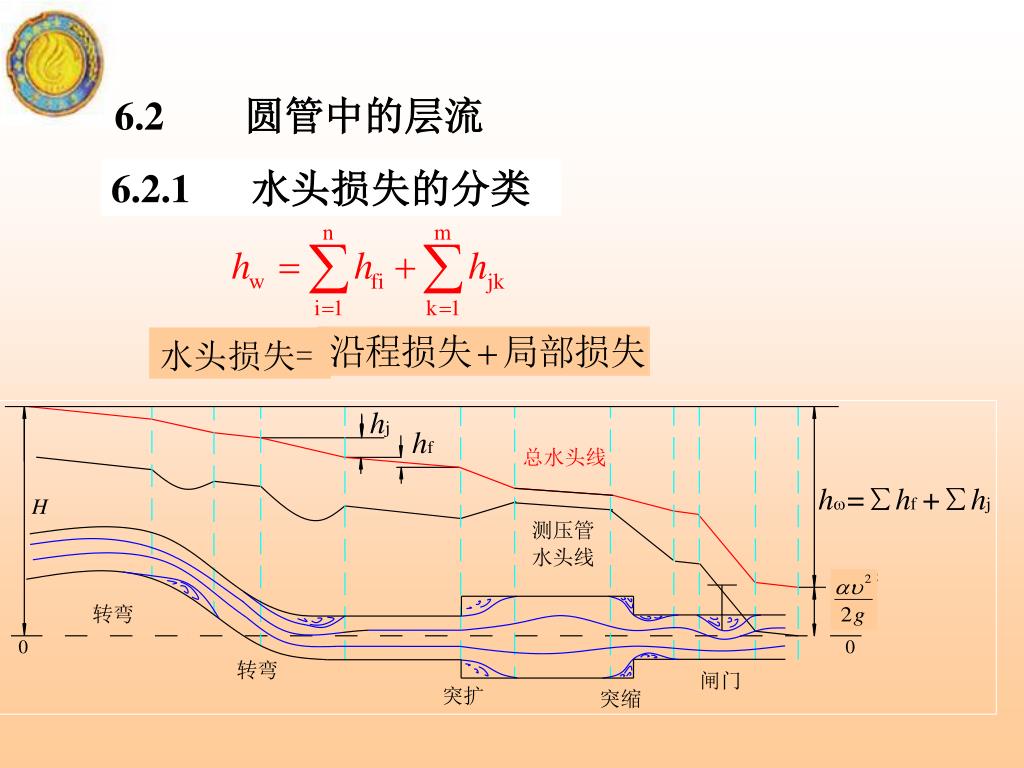

  10. 6.2圆管中的层流 6.2.1 水头损失的分类 水头损失=

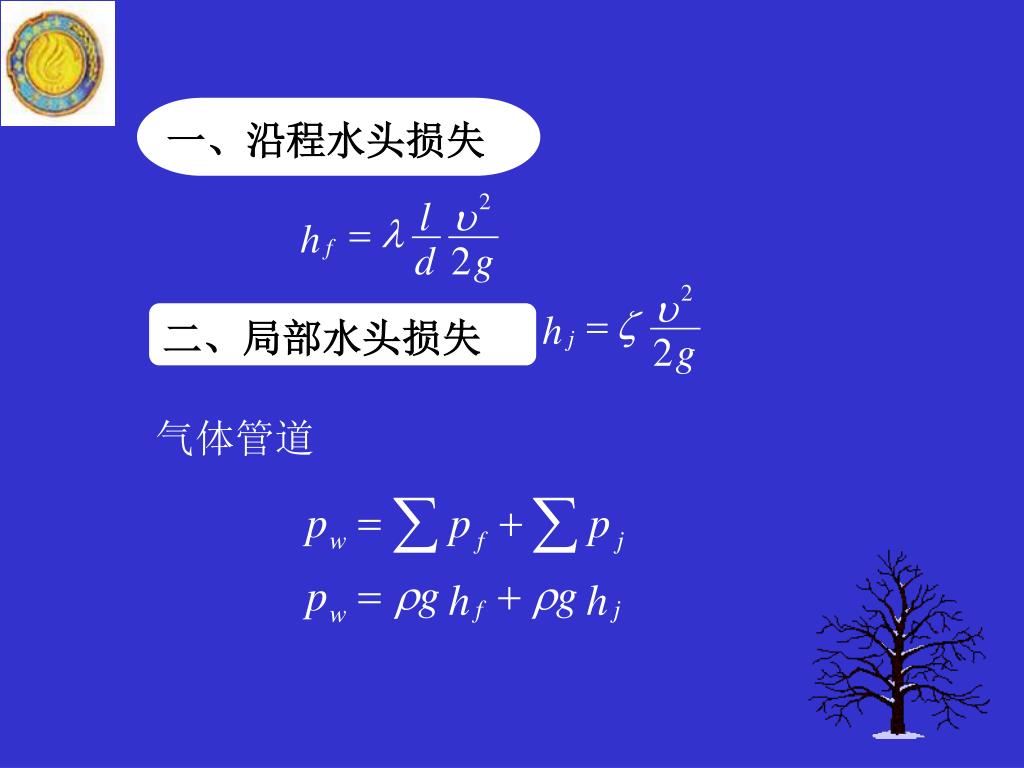

  11. 一、沿程水头损失 二、局部水头损失 气体管道

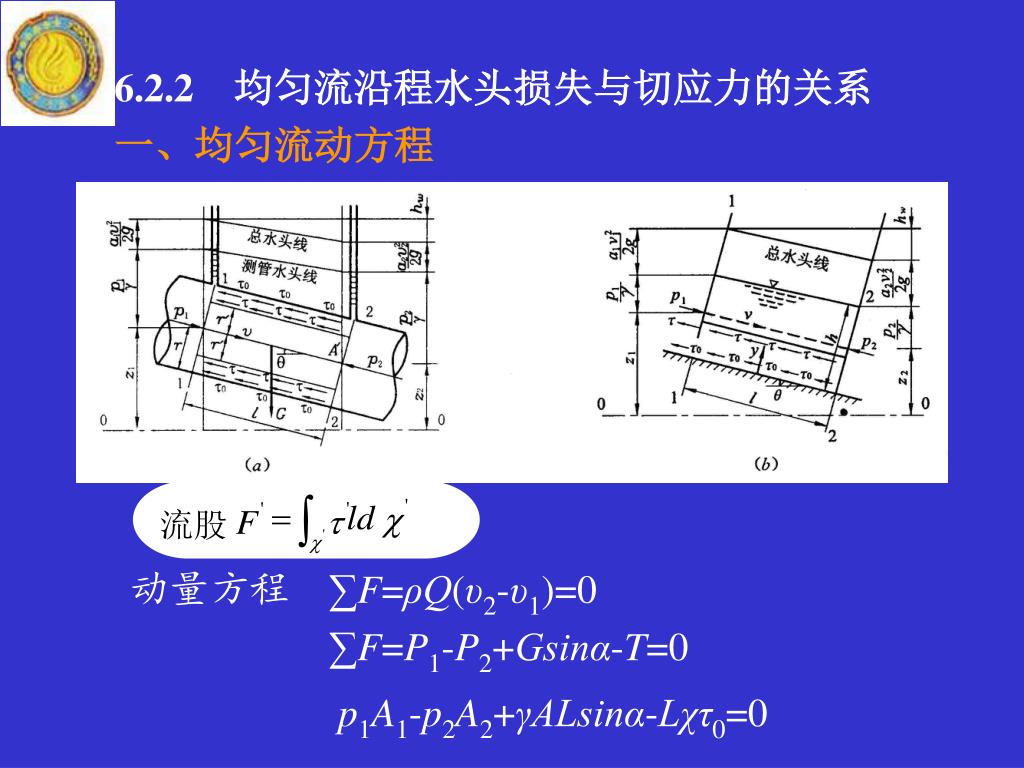

  12. 6.2.2 均匀流沿程水头损失与切应力的关系 一、均匀流动方程 流股 动量方程∑F=ρQ(υ2-υ1)=0 ∑F=P1-P2+Gsinα-T=0 p1A1-p2A2+γALsinα-Lχτ0=0

  13. p1A1-p2A2+γA - Lχτ0=0 = 能量方程=hf hf= = 二、圆管过流断面上的切应力分布 各流层之间 ——流束的水力半径

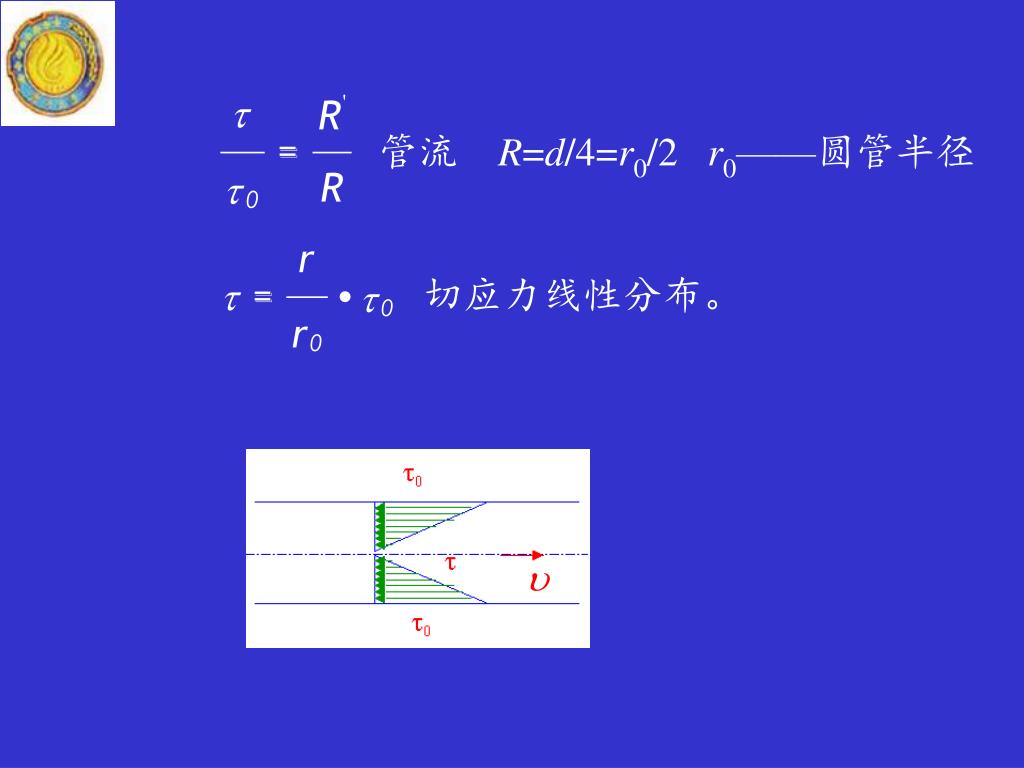

  14. 管流R=d/4=r0/2 r0——圆管半径 切应力线性分布。

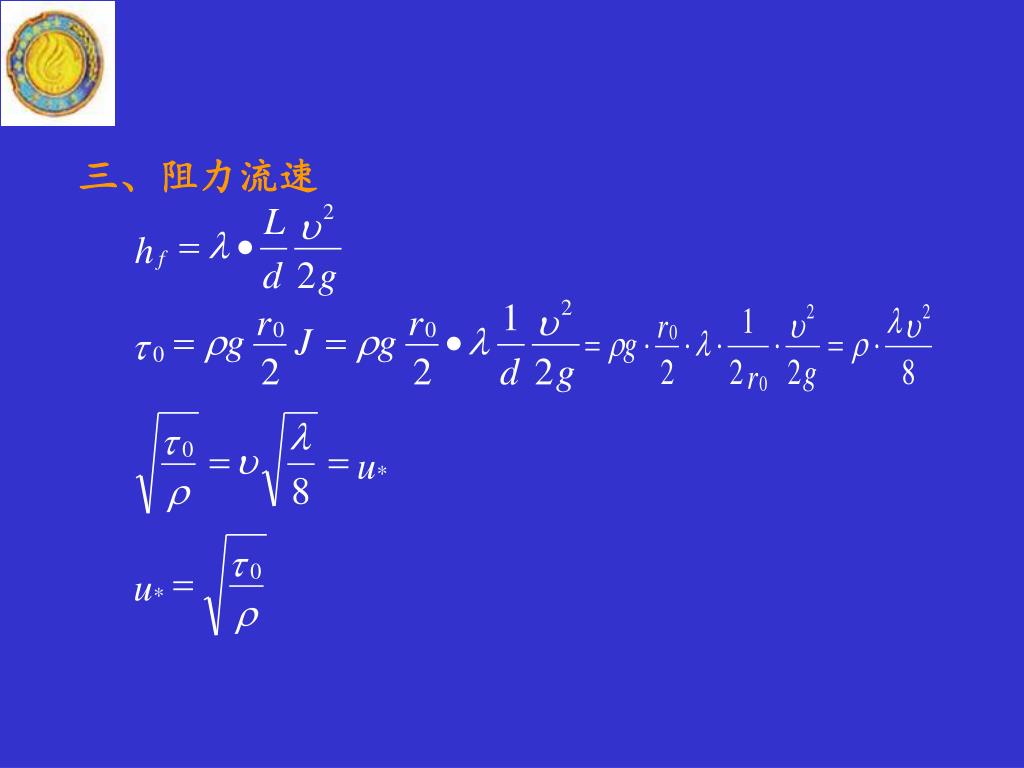

  15. 三、阻力流速

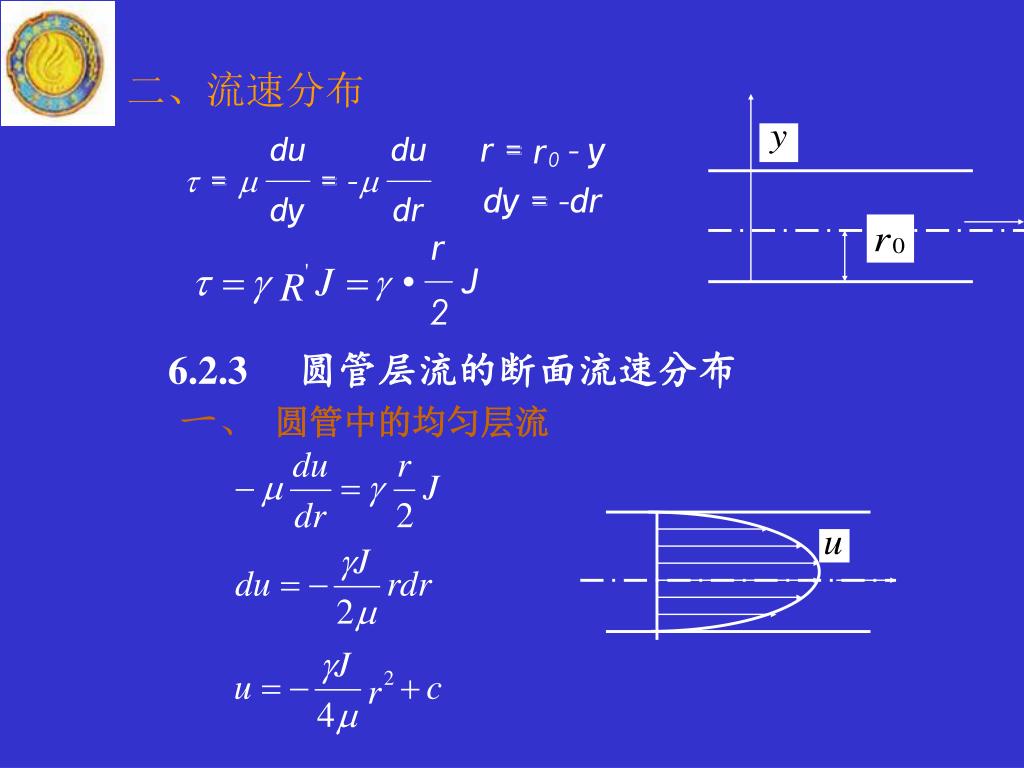

  16. 二、流速分布 6.2.3 圆管层流的断面流速分布 一、圆管中的均匀层流

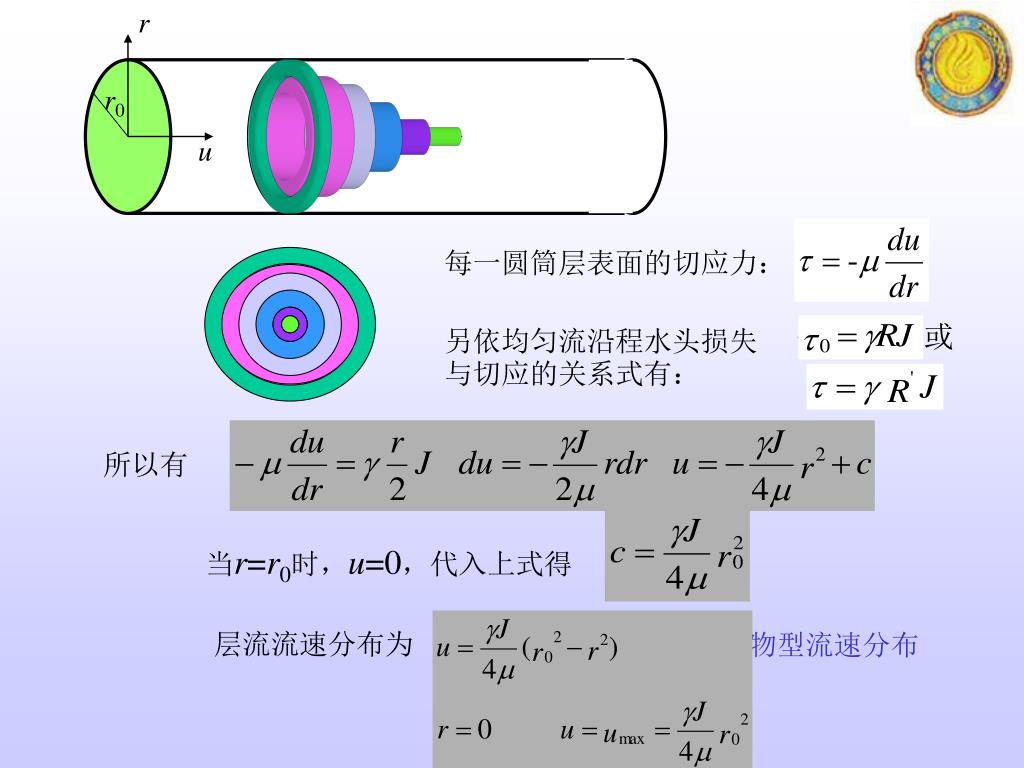

  17. r r0 u 每一圆筒层表面的切应力: 另依均匀流沿程水头损失与切应的关系式有: 所以有 积分整理得 当r=r0时,u=0,代入上式得 层流流速分布为 抛物型流速分布

  18. 6.2.4 沿程水头损失的计算

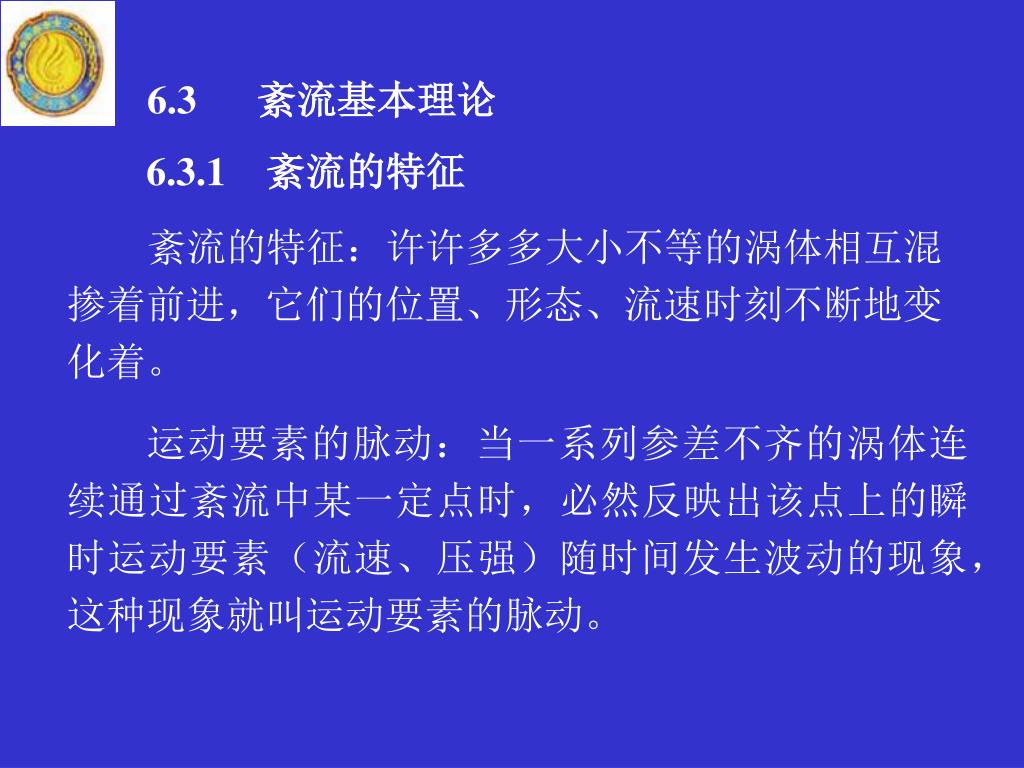

  19. 6.3 紊流基本理论 6.3.1紊流的特征 紊流的特征:许许多多大小不等的涡体相互混掺着前进,它们的位置、形态、流速时刻不断地变化着。 运动要素的脉动:当一系列参差不齐的涡体连续通过紊流中某一定点时,必然反映出该点上的瞬时运动要素(流速、压强)随时间发生波动的现象,这种现象就叫运动要素的脉动。

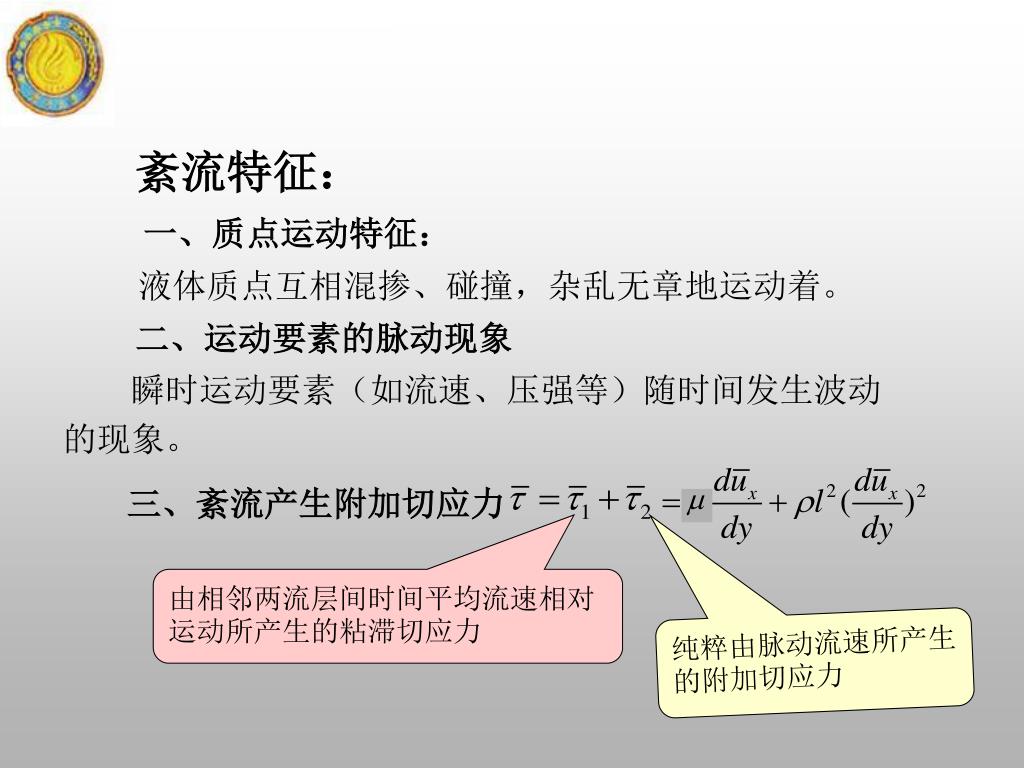

  20. 紊流特征: 一、质点运动特征: 液体质点互相混掺、碰撞,杂乱无章地运动着。 二、运动要素的脉动现象 瞬时运动要素(如流速、压强等)随时间发生波动的现象。 三、紊流产生附加切应力 由相邻两流层间时间平均流速相对运动所产生的粘滞切应力 纯粹由脉动流速所产生的附加切应力

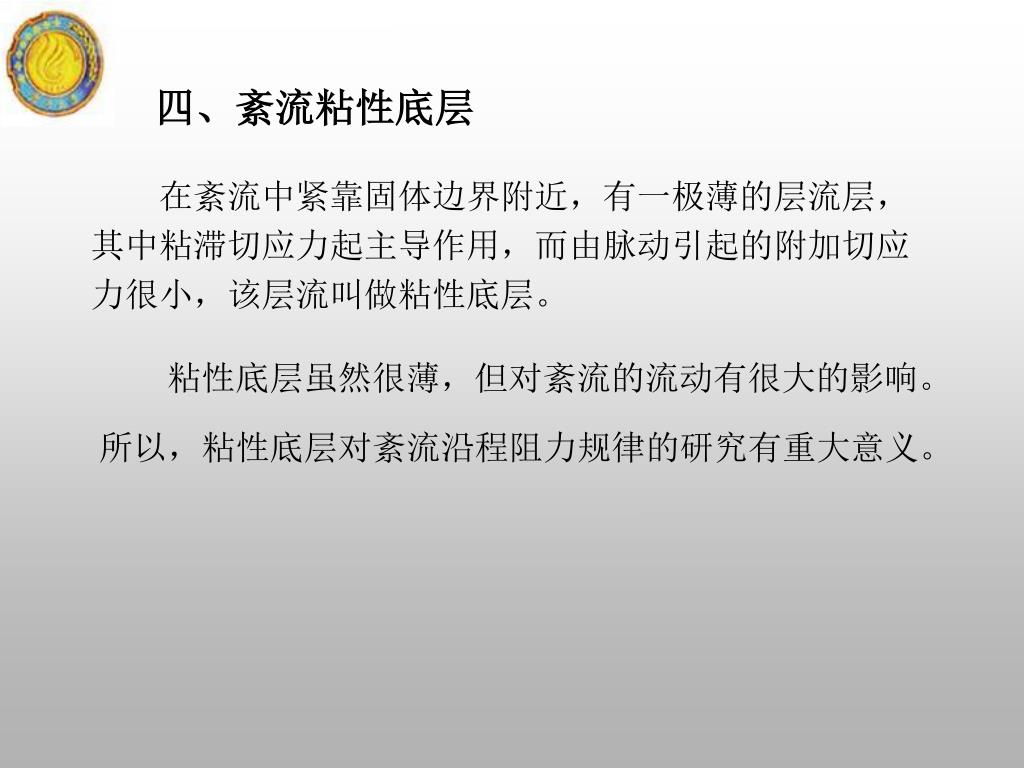

  21. 四、紊流粘性底层 在紊流中紧靠固体边界附近,有一极薄的层流层,其中粘滞切应力起主导作用,而由脉动引起的附加切应力很小,该层流叫做粘性底层。 粘性底层虽然很薄,但对紊流的流动有很大的影响。 所以,粘性底层对紊流沿程阻力规律的研究有重大意义。

  22. 紊流流速分布 当Re<105时, 层流流速分布 当Re>105时, 五、紊动使流速分布均匀化 紊流中由于液体质点相互混掺,互相碰撞,因而产生了液体内部各质点间的动量传递,动量大的质点将动量传给动量小的质点,动量小的质点影响动量大的质点,结果造成断面流速分布的均匀化。 流速分布的指数公式: 流速分布的对数公式:

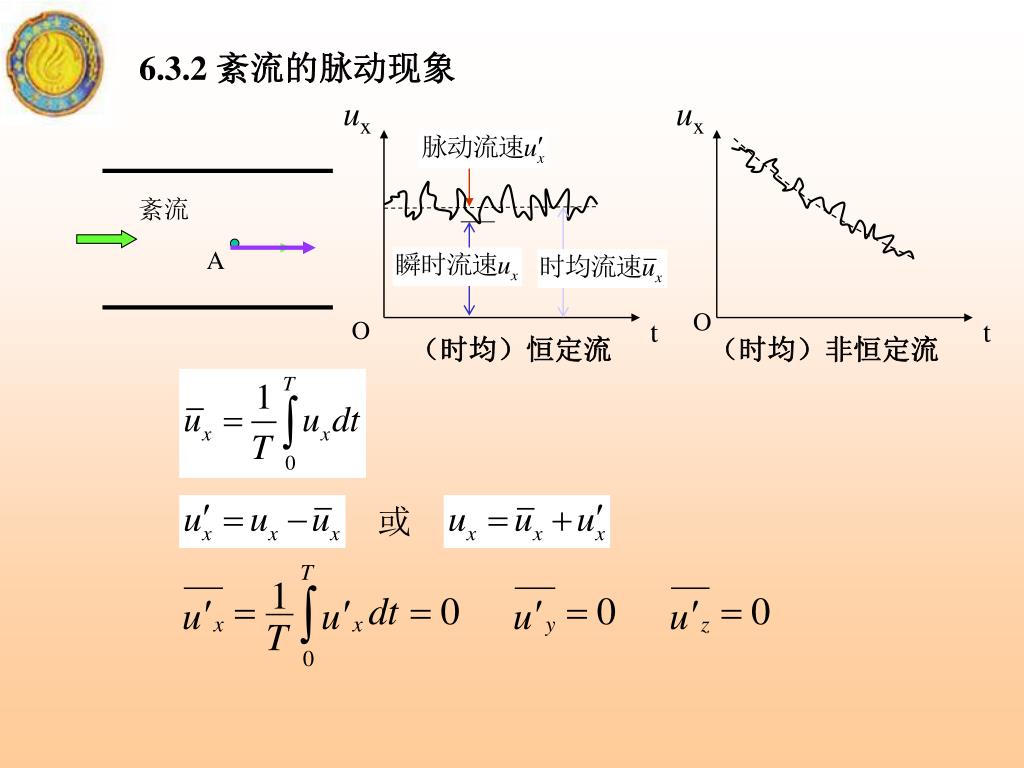

  23. ux ux 紊流 A t t O O 6.3.2 紊流的脉动现象 (时均)恒定流 (时均)非恒定流 或

  24. 瞬时流速u;时均流速 ;平均流速υ。 同理,

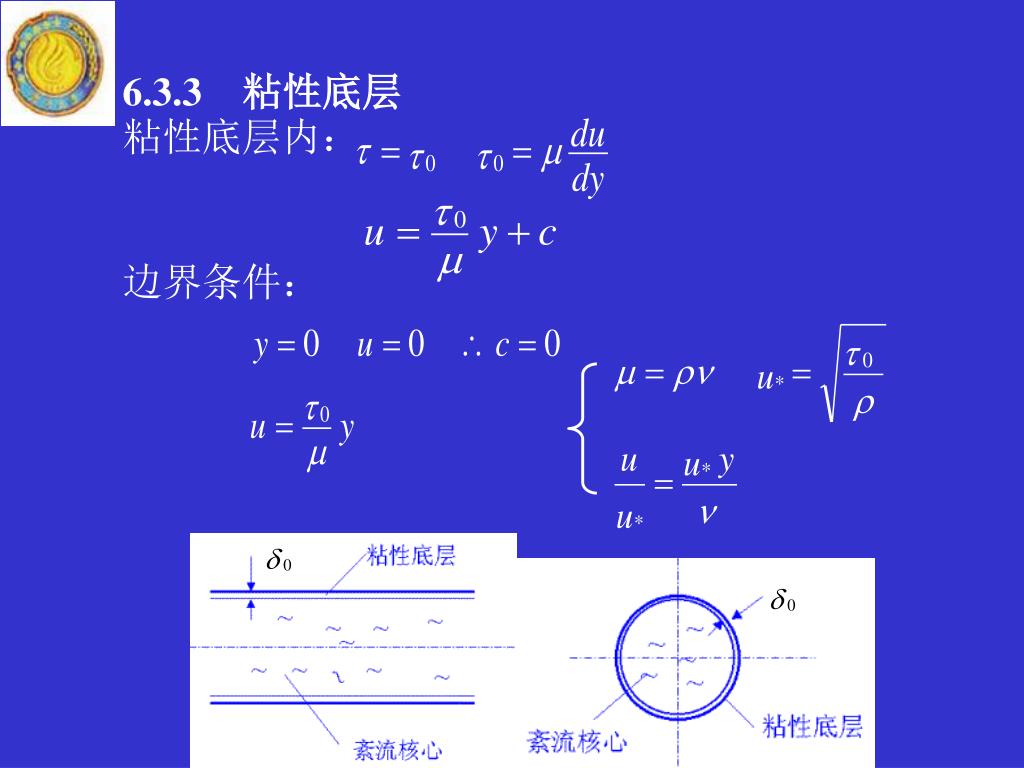

  25. 6.3.3 粘性底层 粘性底层内: 边界条件:

  26. 紊流 粘性底层δ0 δ0 △ δ0 △ △ δ0 紊流的粘性底层 粘性底层厚度 可见,δ0随雷诺数的增加而减小。 当Re较小时, 水力光滑壁面 过渡粗糙壁面 水力粗糙壁面 当Re较大时,

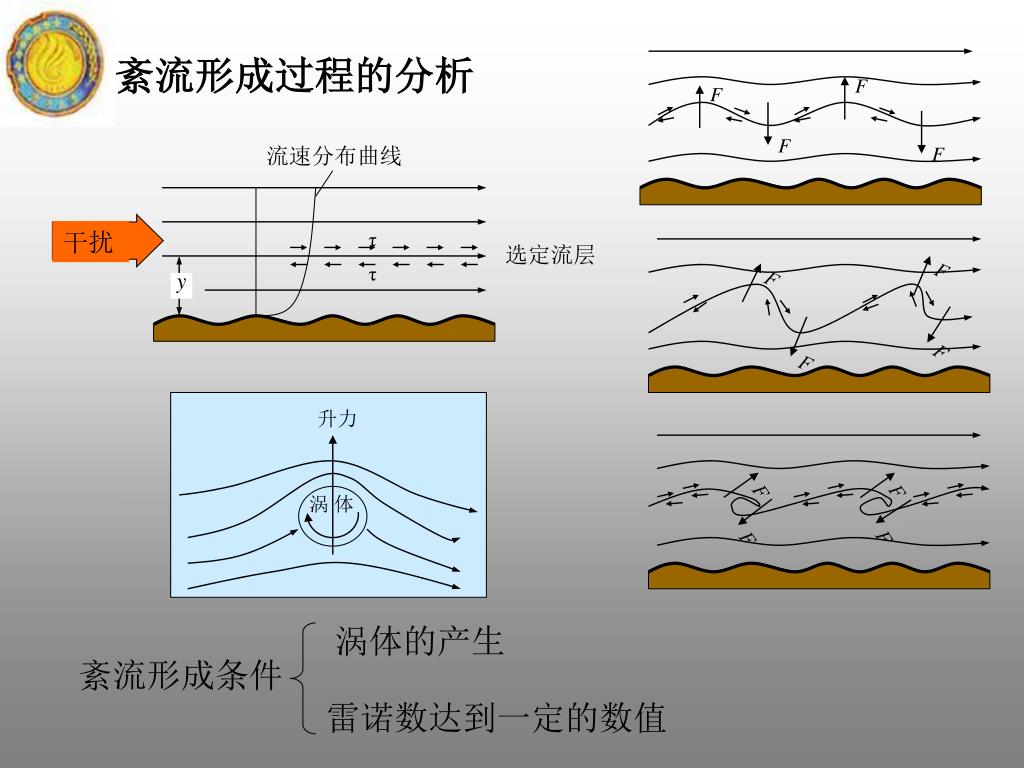

  27. F F F F F F F F F F F F 流速分布曲线 干扰 升力 τ 选定流层 τ 涡 体 紊流形成过程的分析 涡体的产生 紊流形成条件 雷诺数达到一定的数值

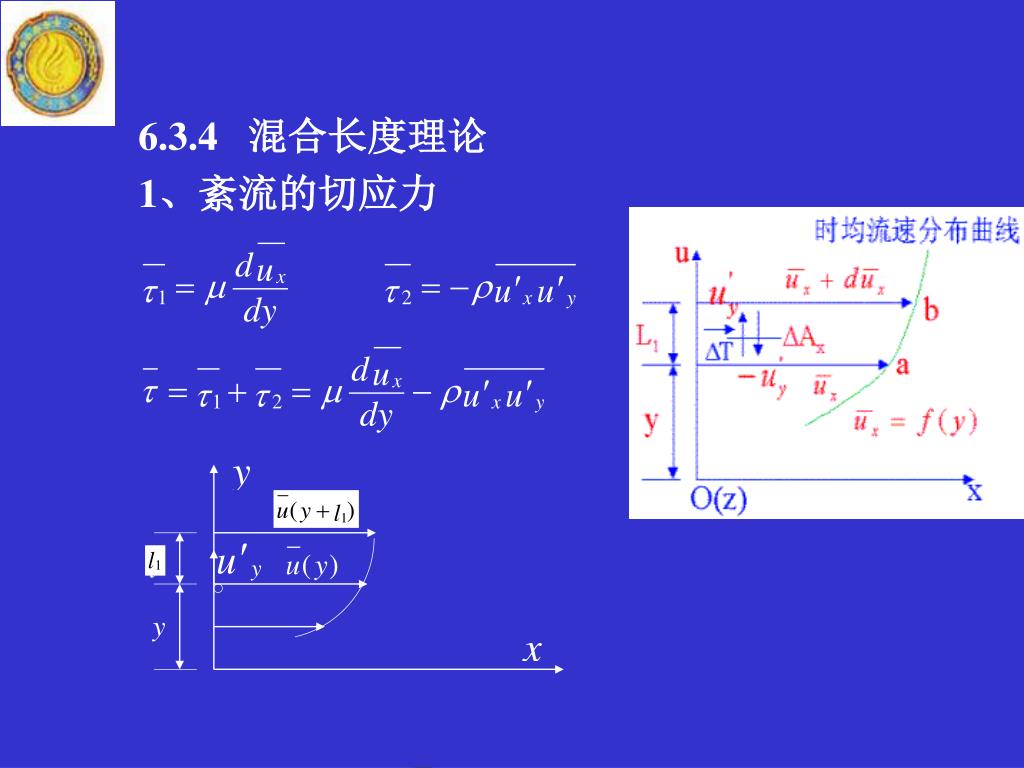

  28. 6.3.4 混合长度理论 1、紊流的切应力

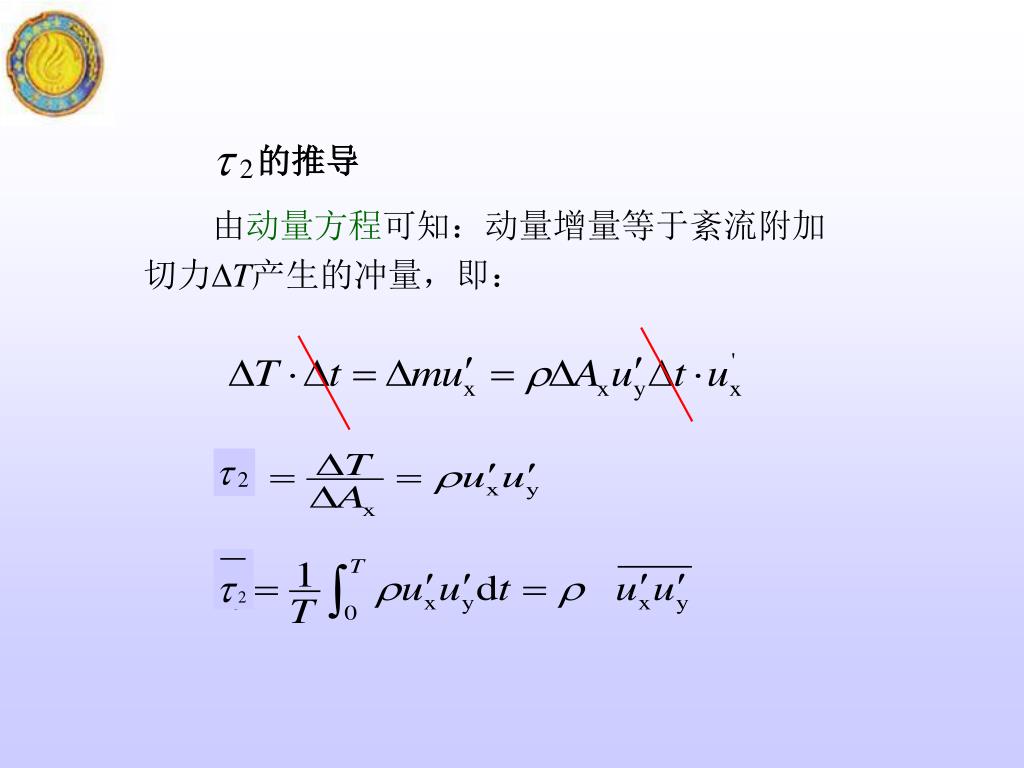

  29. 的推导 由动量方程可知:动量增量等于紊流附加切力T产生的冲量,即:

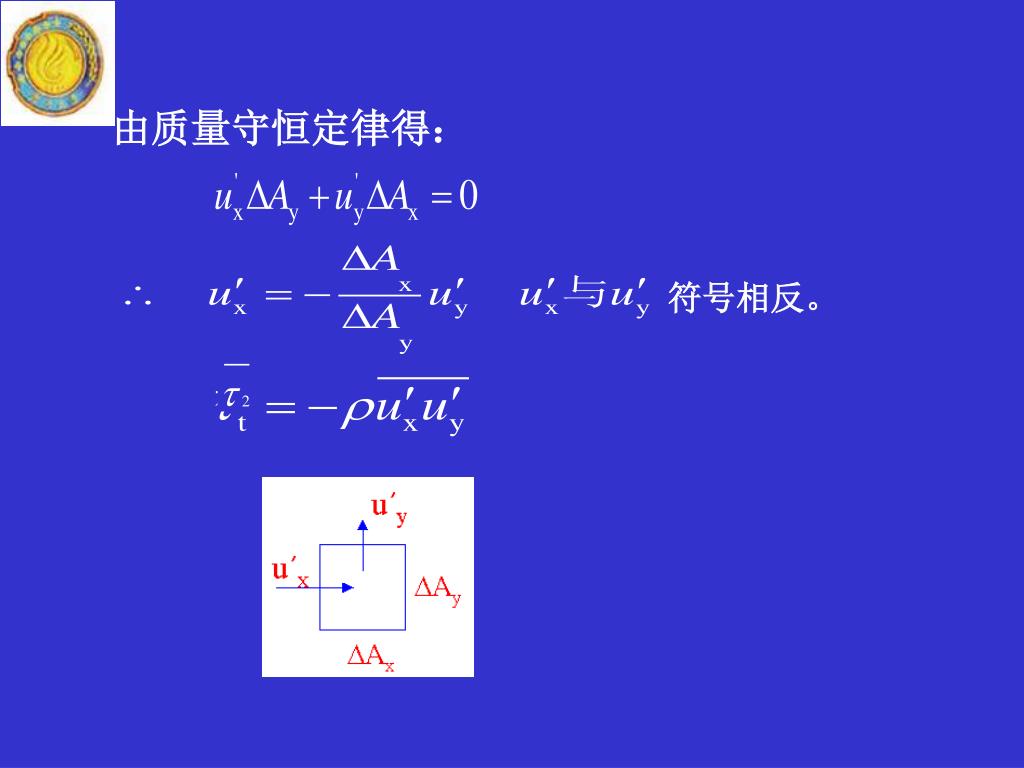

  30. 由质量守恒定律得: 符号相反。

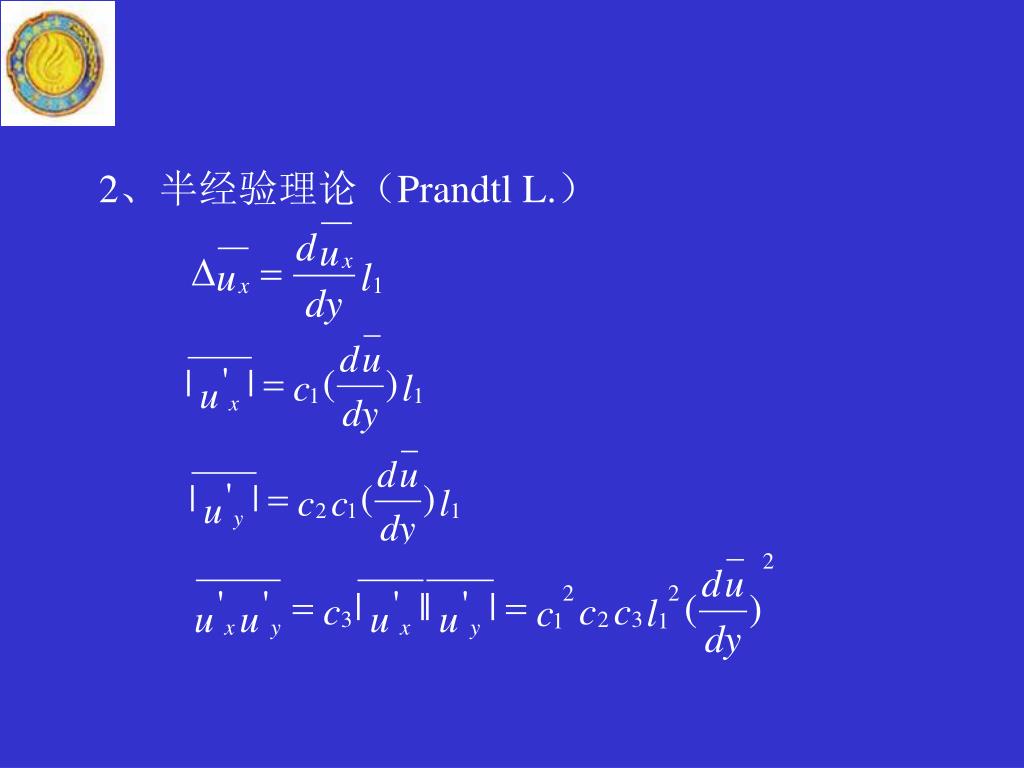

  31. 2、半经验理论(Prandtl L.)

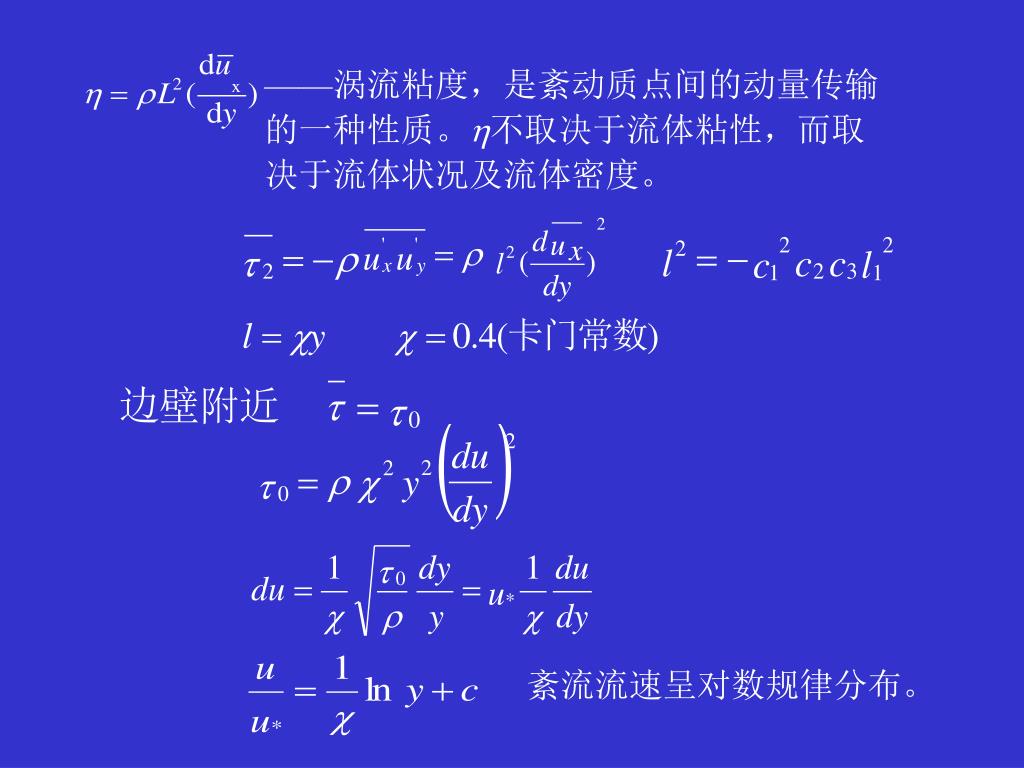

  32. ——涡流粘度,是紊动质点间的动量传输的一种性质。不取决于流体粘性,而取决于流体状况及流体密度。——涡流粘度,是紊动质点间的动量传输的一种性质。不取决于流体粘性,而取决于流体状况及流体密度。 紊流流速呈对数规律分布。

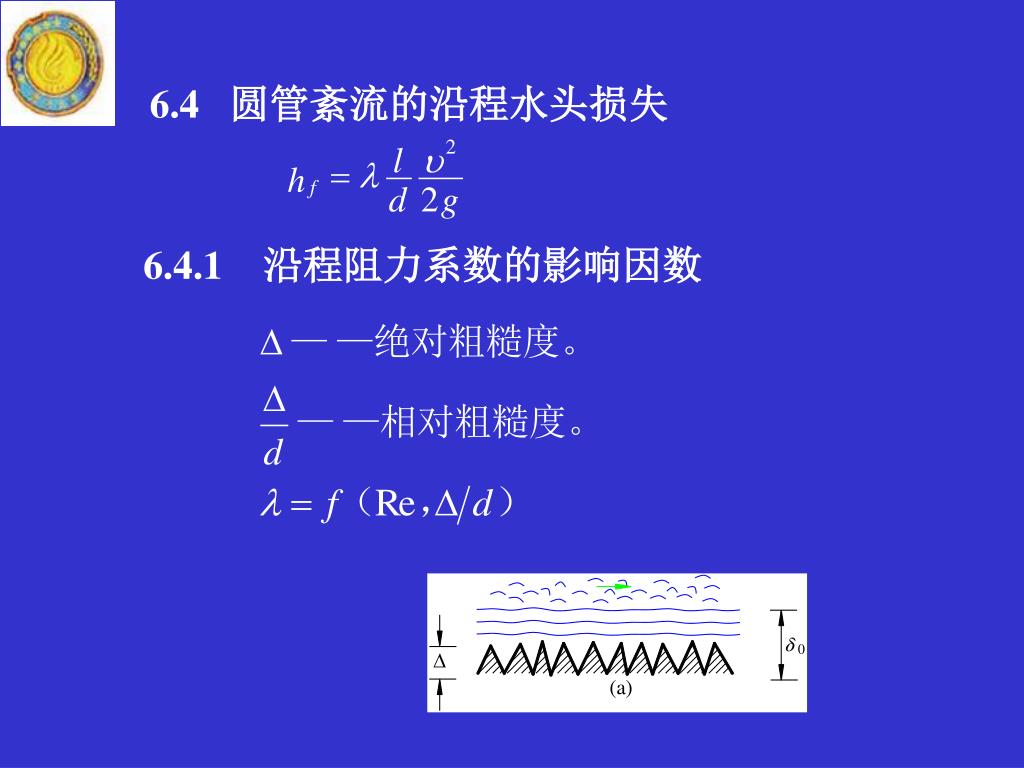

  33. 6.4 圆管紊流的沿程水头损失 6.4.1 沿程阻力系数的影响因数

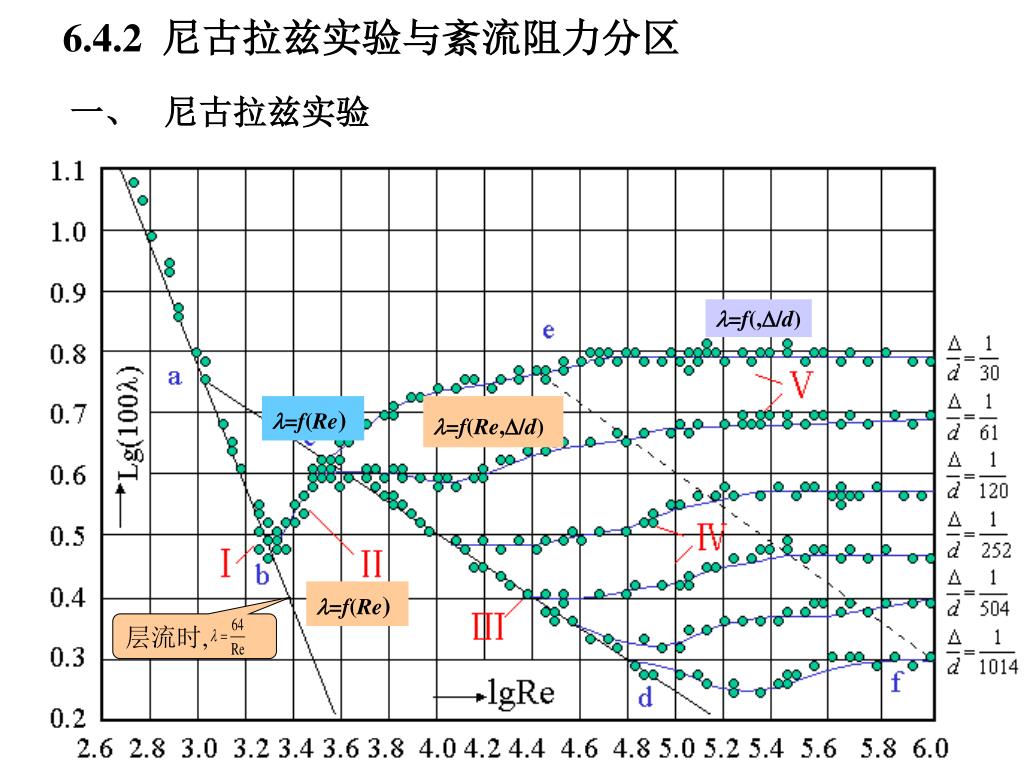

  34. 6.4.2 尼古拉兹实验与紊流阻力分区 层流时, 一、 尼古拉兹实验 =f(,/d) =f(Re) =f(Re,/d) =f(Re)

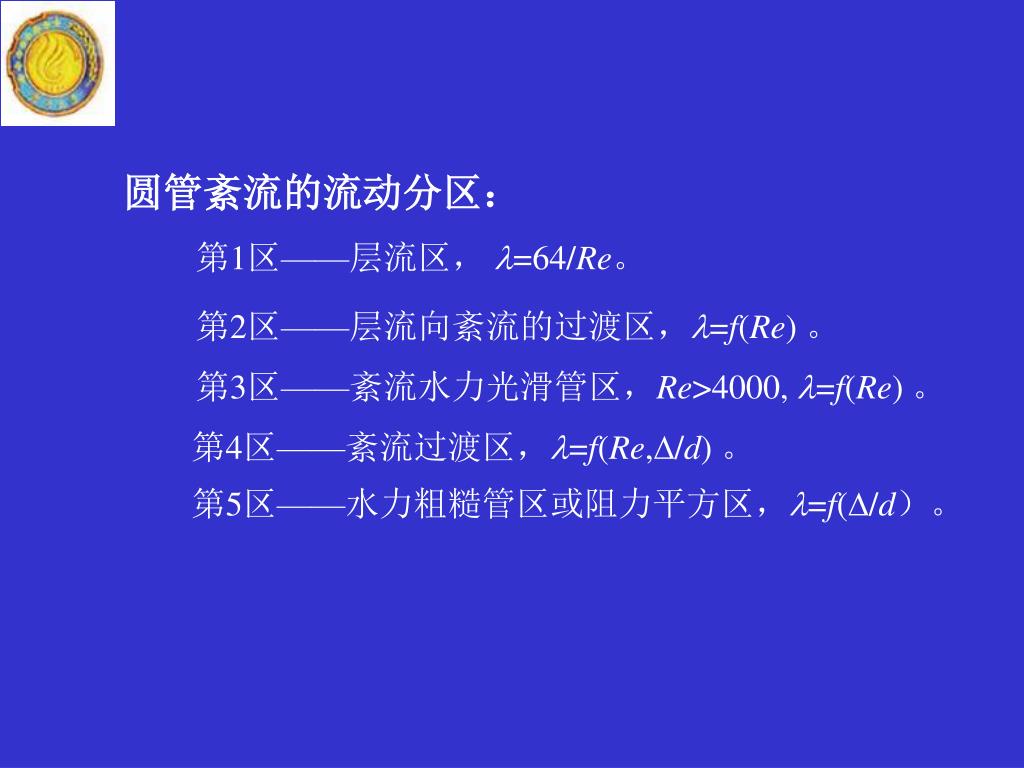

  35. 圆管紊流的流动分区: 第1区——层流区, =64/Re。 第2区——层流向紊流的过渡区,=f(Re) 。 第3区——紊流水力光滑管区,Re>4000, =f(Re) 。 第4区——紊流过渡区,=f(Re,/d) 。 第5区——水力粗糙管区或阻力平方区,=f(/d)。

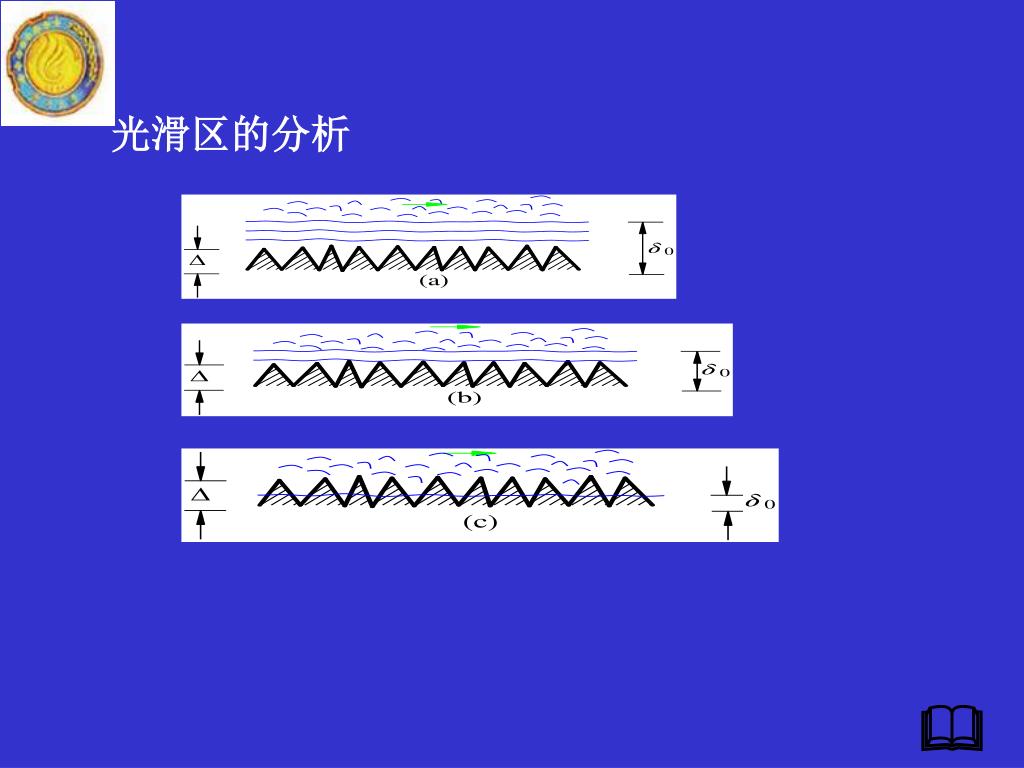

  36. 光滑区的分析

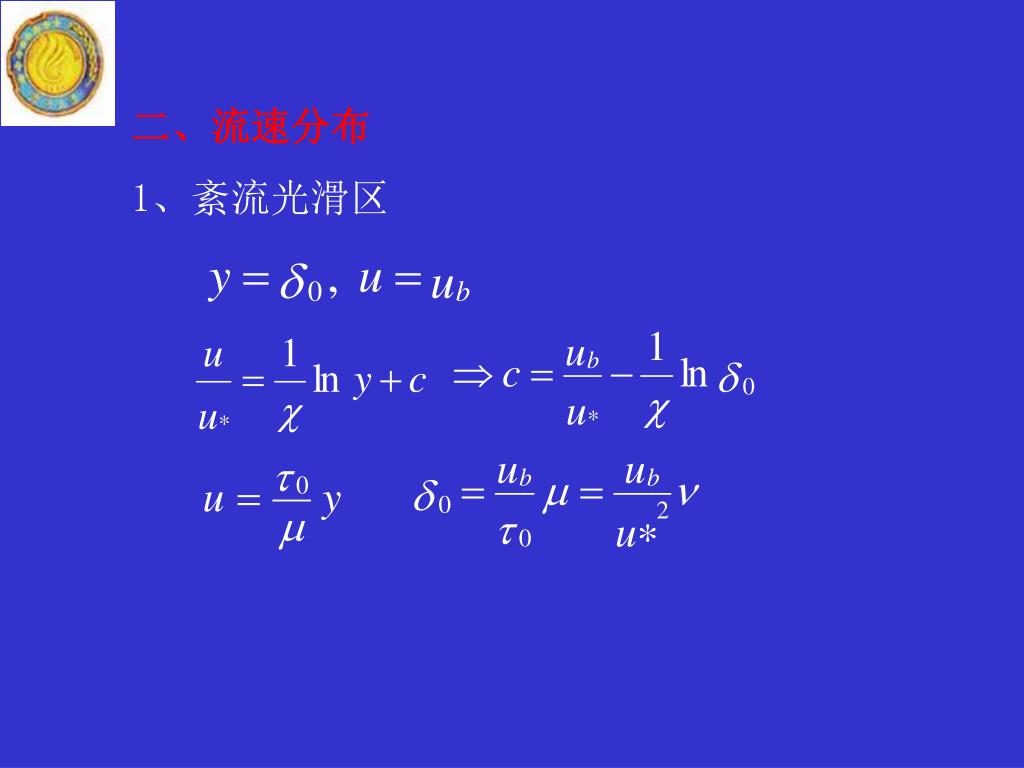

  37. 二、流速分布 1、紊流光滑区

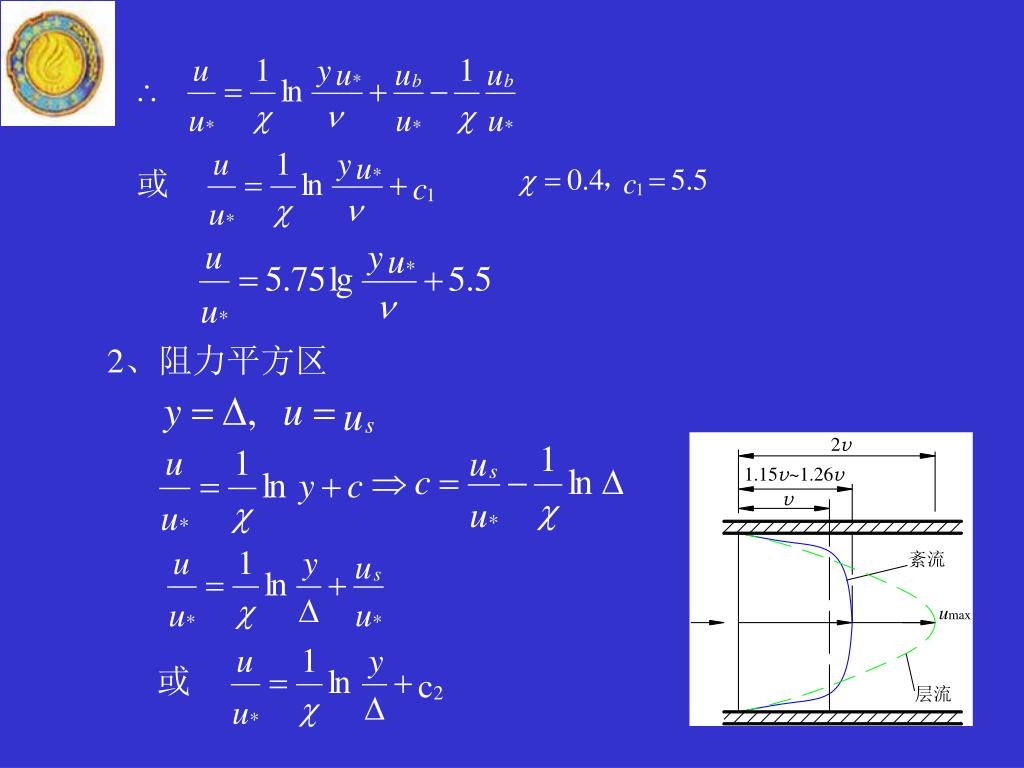

  38. 2、阻力平方区

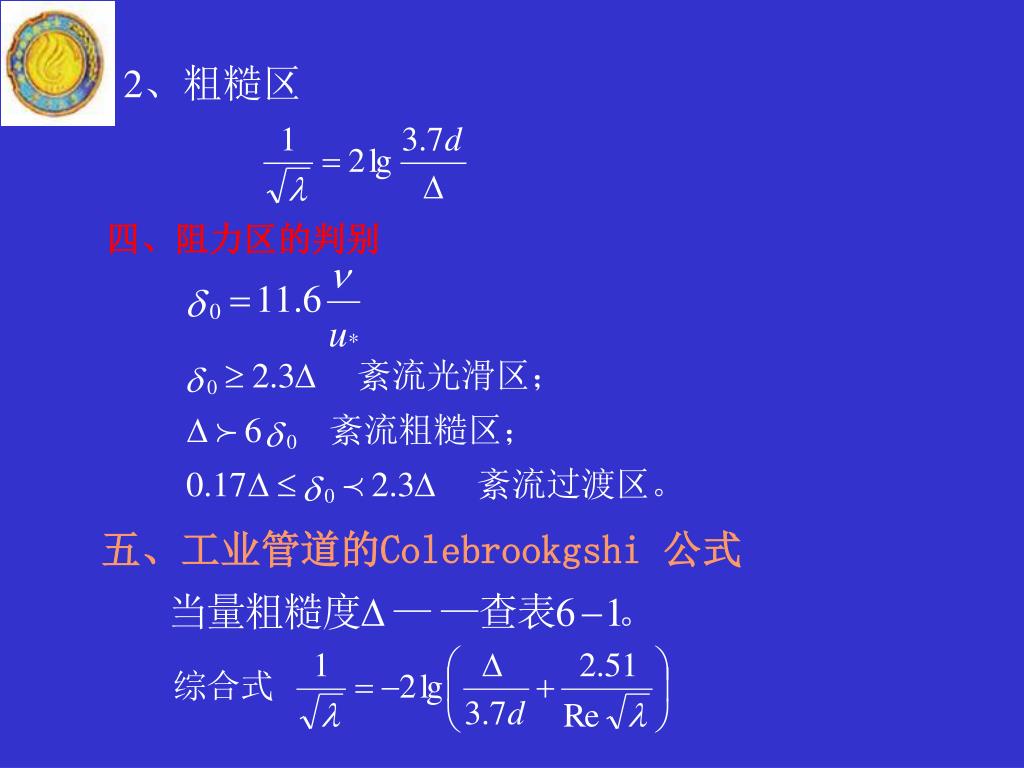

  39. 2、粗糙区 四、阻力区的判别 五、工业管道的Colebrookgshi 公式

  40. 穆 迪 图

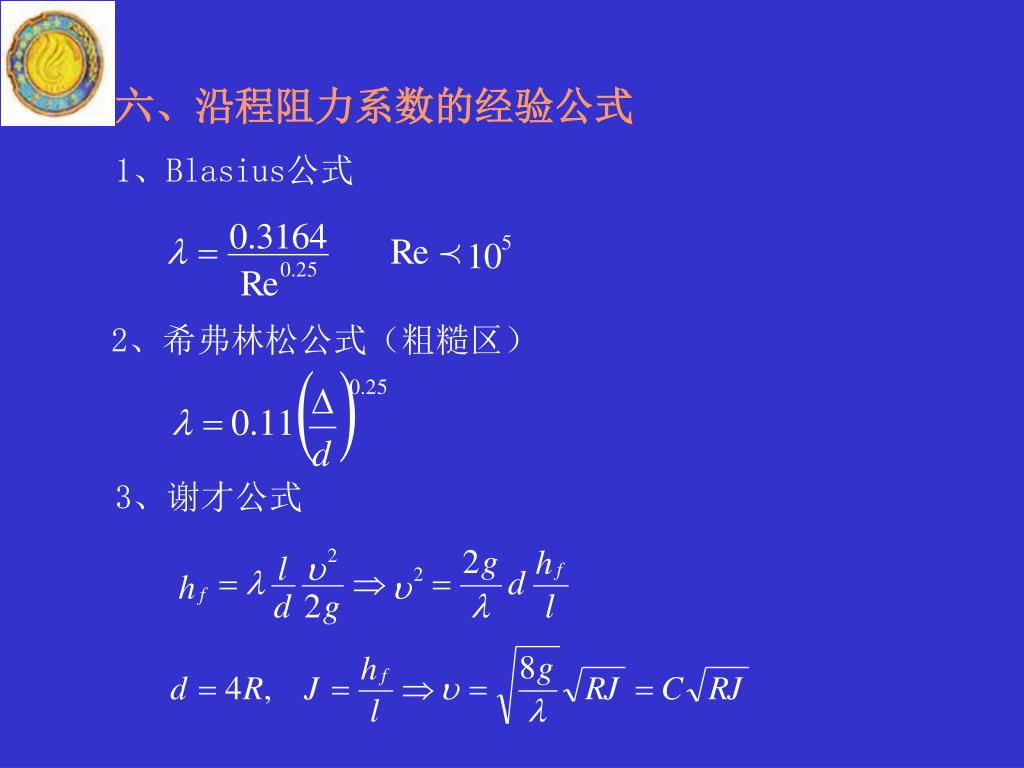

  41. 六、沿程阻力系数的经验公式 1、Blasius公式 2、希弗林松公式(粗糙区) 3、谢才公式

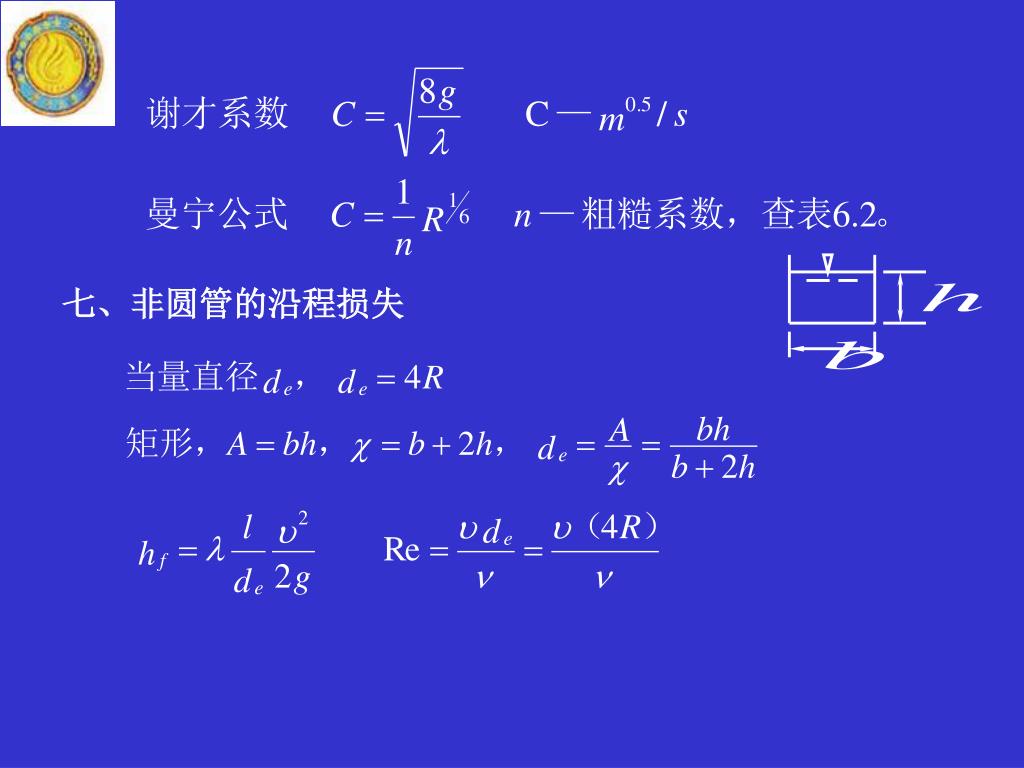

  42. 七、非圆管的沿程损失

  43. 6.5 局部水头损失 一、局部水头损失的一般分析 1、局部水头损失产生的原因 2、局部水头损失的影响因素 二、几种典型的局部水头损失系数 1、突然放大

  44. 动量方程有:

  45. 通式 2、突然缩小管; 3、渐扩管; 4、渐缩管; 5、弯管 三、局部之间的相互干扰 查表。

  46. 6.6 边界层概念和绕流阻力 6.6.1 边界层概念 1、边界层(boundary layer):亦称附面层 雷诺数很大时,粘性小的流体(如空气或水)沿 固体壁面流动(或固体在流体中运动)时壁面附近 受粘性影响显著的薄流层。 2、流场的求解可分为两个区进行 • 边界层内流动必须计入流体的粘性影响 • 可利用动量方程求得近似解。 • 边界层外流动视为理想流体流动,可按 • 势流求解。 

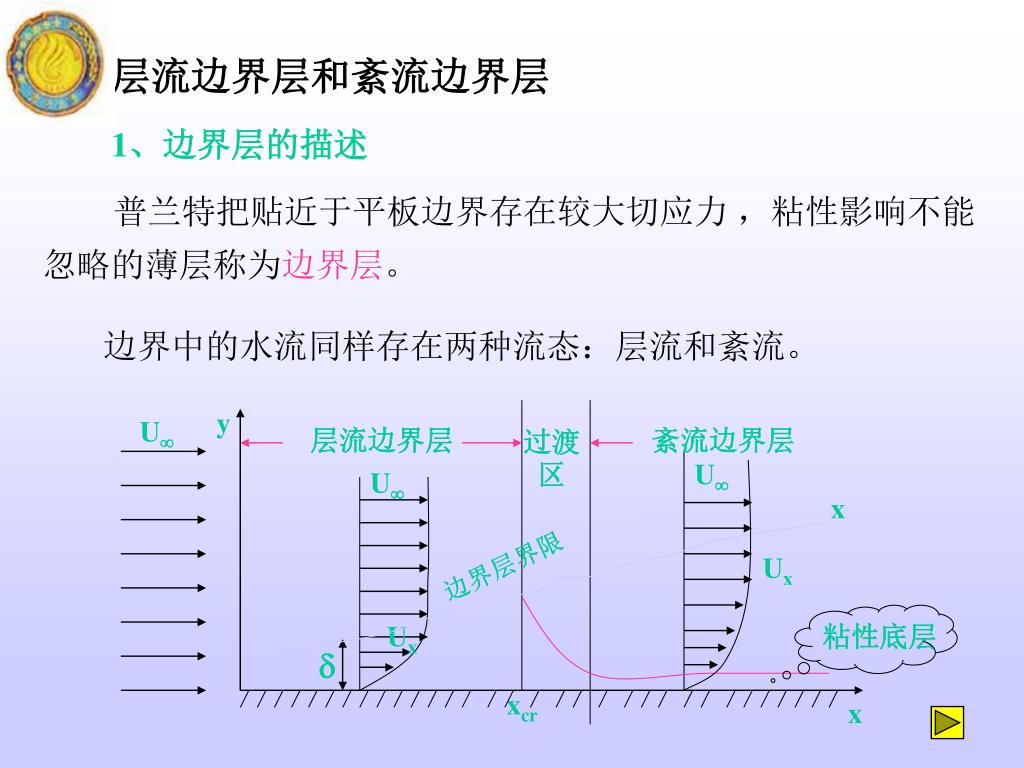

  47. 层流边界层和紊流边界层 y U 层流边界层 过渡区 紊流边界层 U U x 边界层界限 Ux Ux 粘性底层  xcr x 1、边界层的描述 普兰特把贴近于平板边界存在较大切应力 ,粘性影响不能忽略的薄层称为边界层。 边界中的水流同样存在两种流态:层流和紊流。

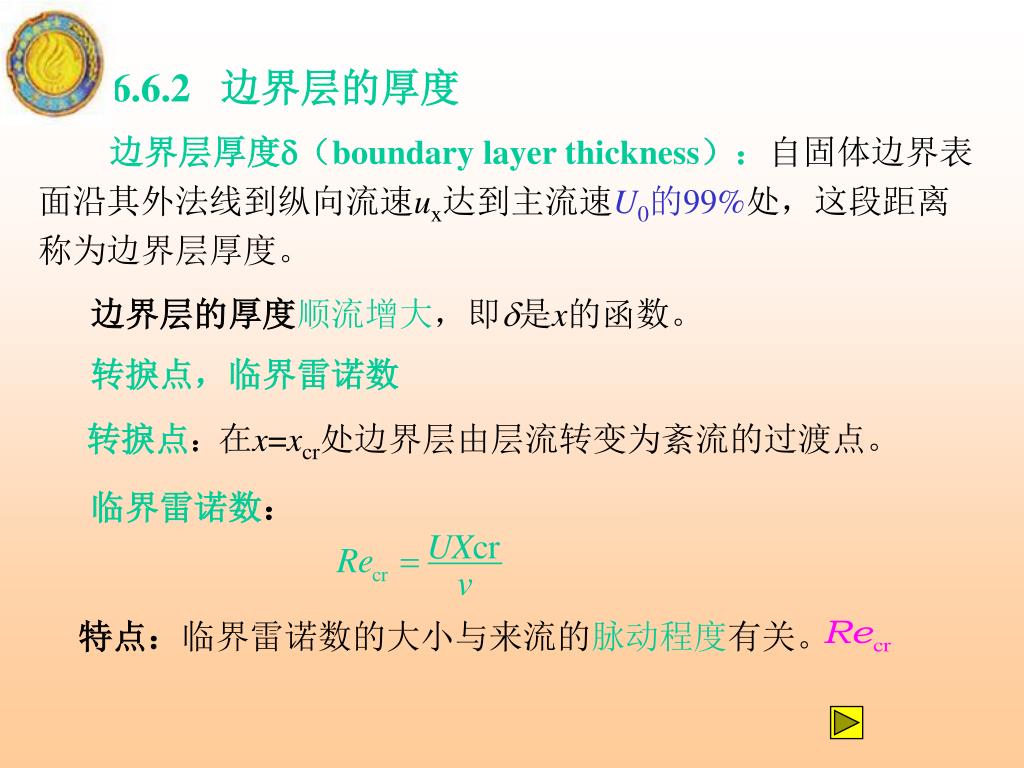

  48. 特点:临界雷诺数的大小与来流的脉动程度有关。特点:临界雷诺数的大小与来流的脉动程度有关。 6.6.2 边界层的厚度 边界层厚度(boundary layer thickness):自固体边界表面沿其外法线到纵向流速ux达到主流速U0的99%处,这段距离称为边界层厚度。 边界层的厚度顺流增大,即是x的函数。 转捩点,临界雷诺数 转捩点:在x=xcr处边界层由层流转变为紊流的过渡点。 临界雷诺数:
