Géothermie sur sondes : Retour d’expérience sur un bâtiment à énergie positive

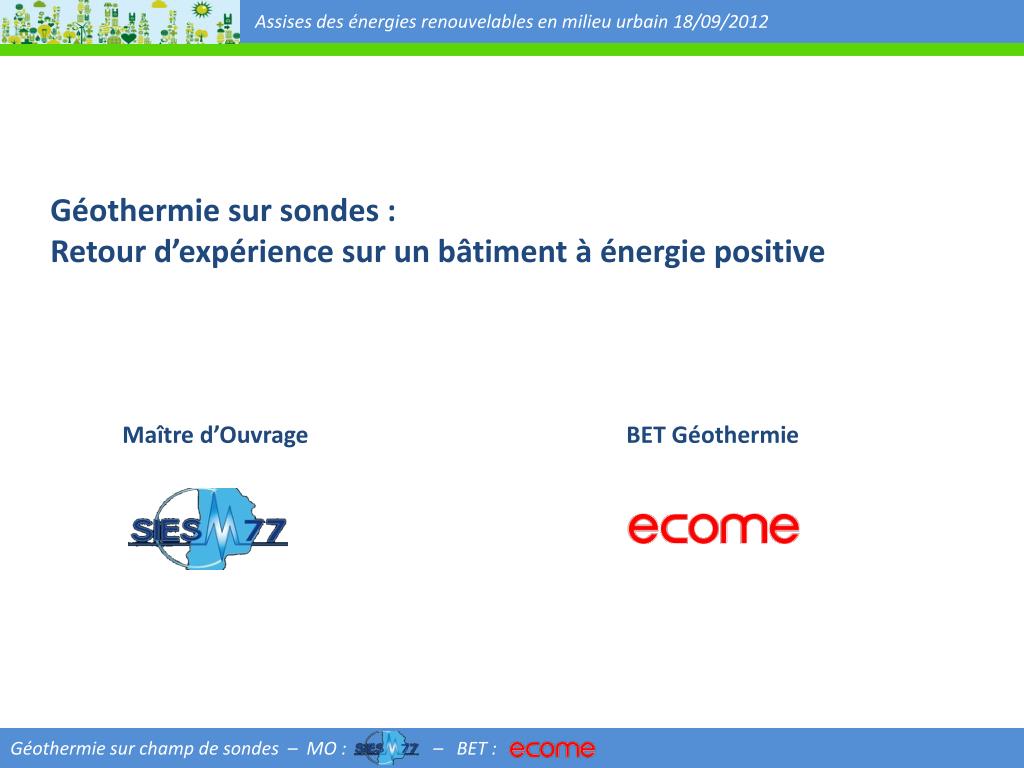

1. Assises des énergies renouvelables en milieu urbain 18/09/2012 Géothermie sur sondes : Retour d’expérience sur un bâtiment à énergie positive Maître d’Ouvrage BET Géothermie • Géothermie sur champ de sondes – MO : – BET :

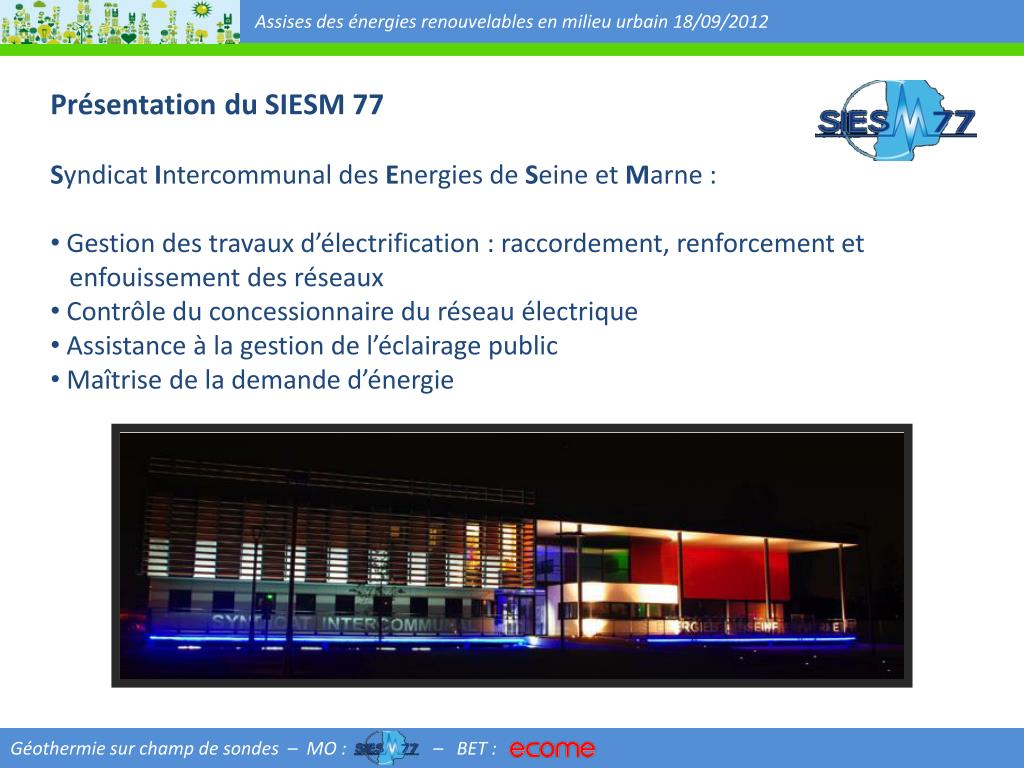

2. Assises des énergies renouvelables en milieu urbain 18/09/2012 Présentation du SIESM 77 • Syndicat Intercommunal des Energies de Seine et Marne : • Gestion des travaux d’électrification : raccordement, renforcement et • enfouissement des réseaux • Contrôle du concessionnaire du réseau électrique • Assistance à la gestion de l’éclairage public • Maîtrise de la demande d’énergie • Géothermie sur champ de sondes – MO : – BET :

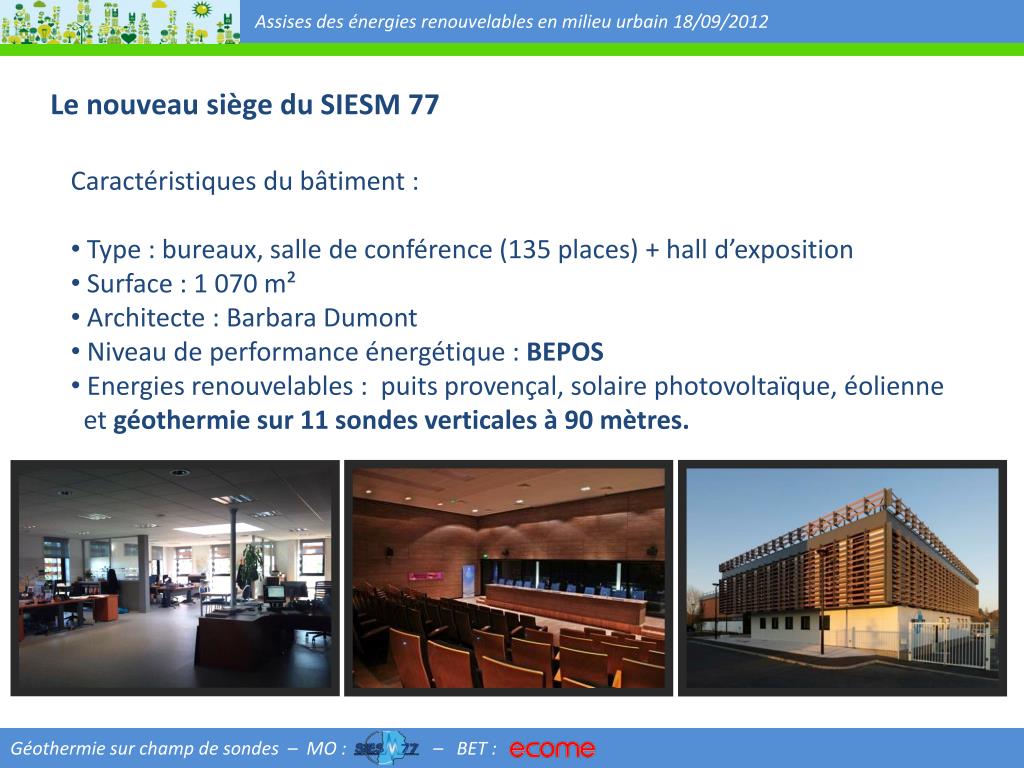

3. Assises des énergies renouvelables en milieu urbain 18/09/2012 Le nouveau siège du SIESM 77 • Caractéristiques du bâtiment : • Type : bureaux, salle de conférence (135 places) + hall d’exposition • Surface : 1 070 m² • Architecte : Barbara Dumont • Niveau de performance énergétique : BEPOS • Energies renouvelables : puits provençal, solaire photovoltaïque, éolienne • et géothermie sur 11 sondes verticales à 90 mètres. • Géothermie sur champ de sondes – MO : – BET :

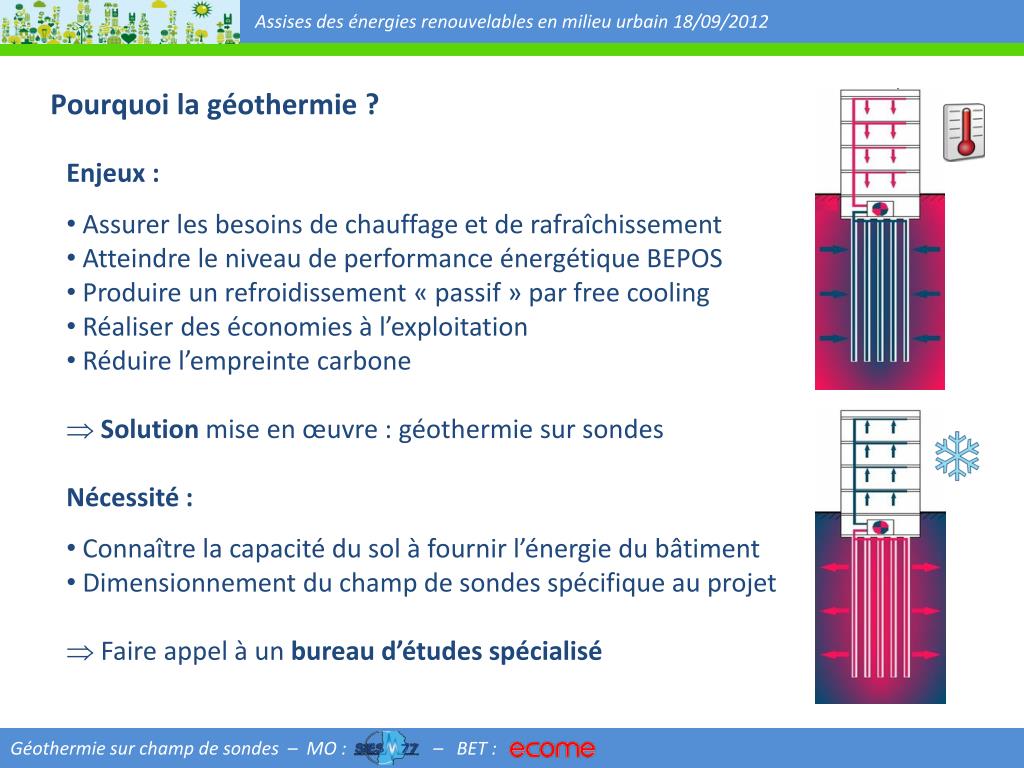

4. Assises des énergies renouvelables en milieu urbain 18/09/2012 Pourquoi la géothermie ? • Enjeux : • Assurer les besoins de chauffage et de rafraîchissement • Atteindre le niveau de performance énergétique BEPOS • Produire un refroidissement « passif » par free cooling • Réaliser des économies à l’exploitation • Réduire l’empreinte carbone • Solution mise en œuvre : géothermie sur sondes • Nécessité : • Connaître la capacité du sol à fournir l’énergie du bâtiment • Dimensionnement du champ de sondes spécifique au projet • Faire appel à un bureau d’études spécialisé • Géothermie sur champ de sondes – MO : – BET :

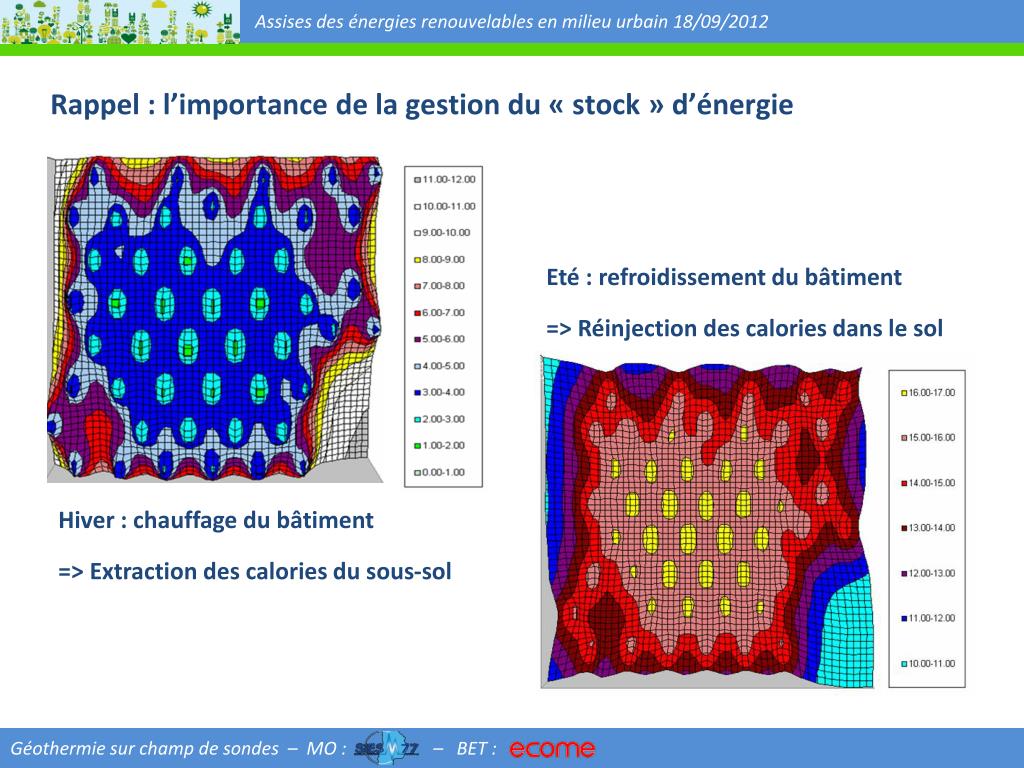

5. Assises des énergies renouvelables en milieu urbain 18/09/2012 Rappel : l’importance de la gestion du « stock » d’énergie Eté : refroidissement du bâtiment => Réinjection des calories dans le sol Hiver : chauffage du bâtiment => Extraction des calories du sous-sol • Géothermie sur champ de sondes – MO : – BET :

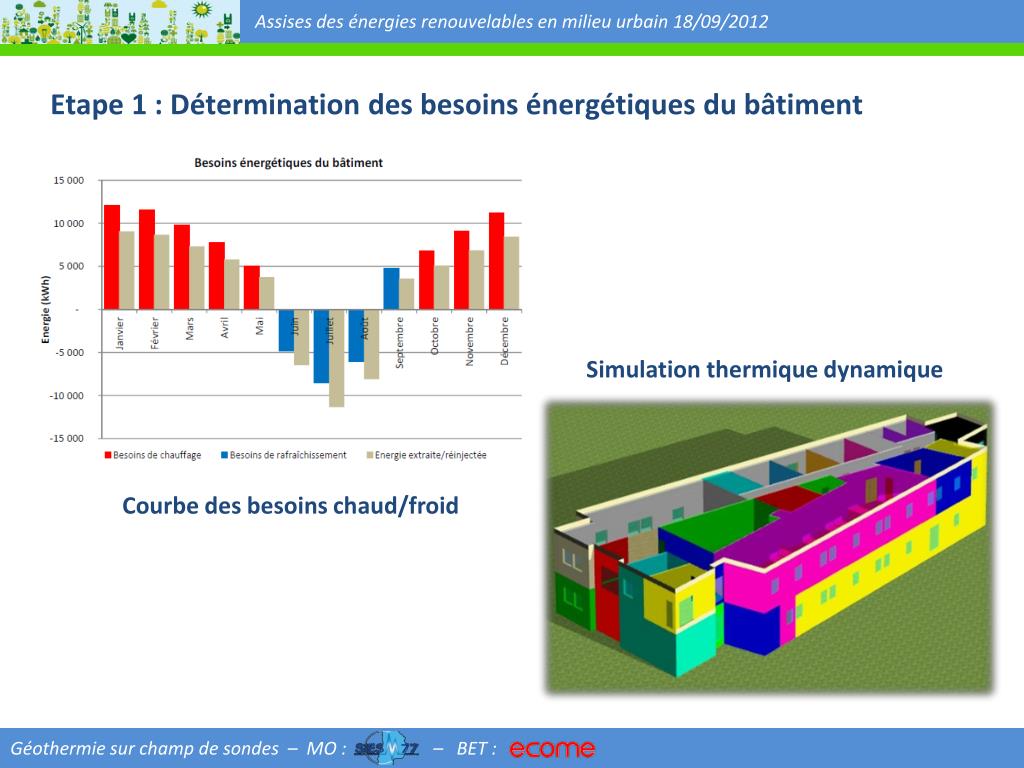

6. Assises des énergies renouvelables en milieu urbain 18/09/2012 Etape 1 : Détermination des besoins énergétiques du bâtiment Simulation thermique dynamique Courbe des besoins chaud/froid • Géothermie sur champ de sondes – MO : – BET :

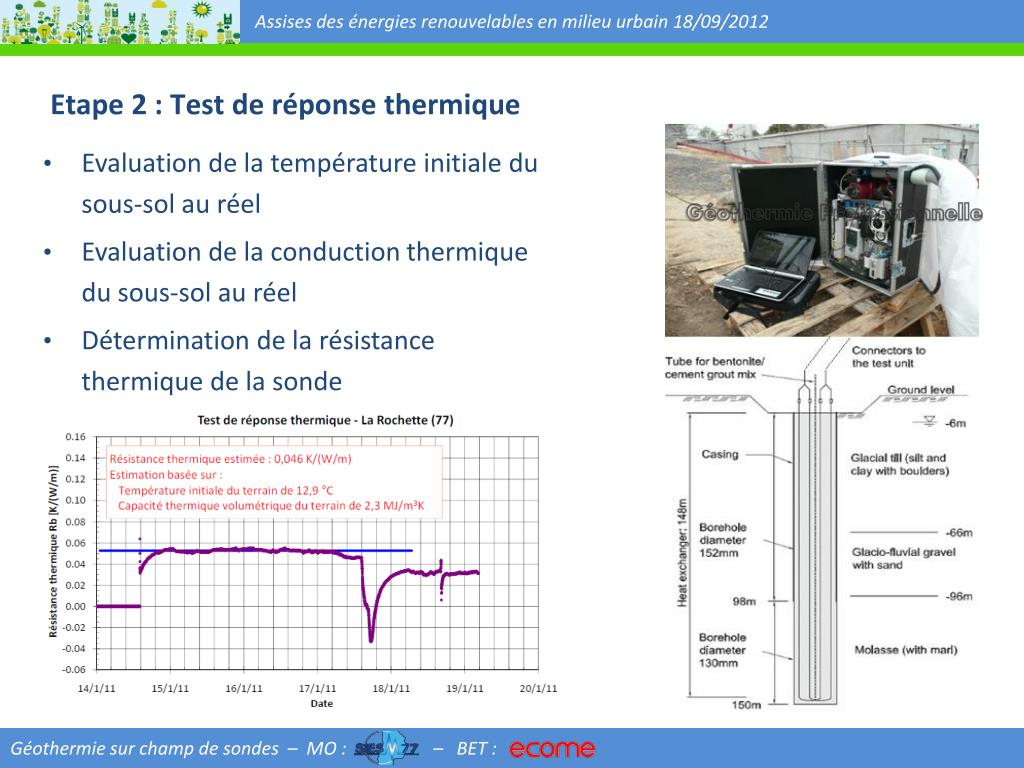

7. Assises des énergies renouvelables en milieu urbain 18/09/2012 Etape 2 : Test de réponse thermique • Evaluation de la température initiale du sous-sol au réel • Evaluation de la conduction thermique du sous-sol au réel • Détermination de la résistance thermique de la sonde Géothermie Professionnelle • Géothermie sur champ de sondes – MO : – BET :

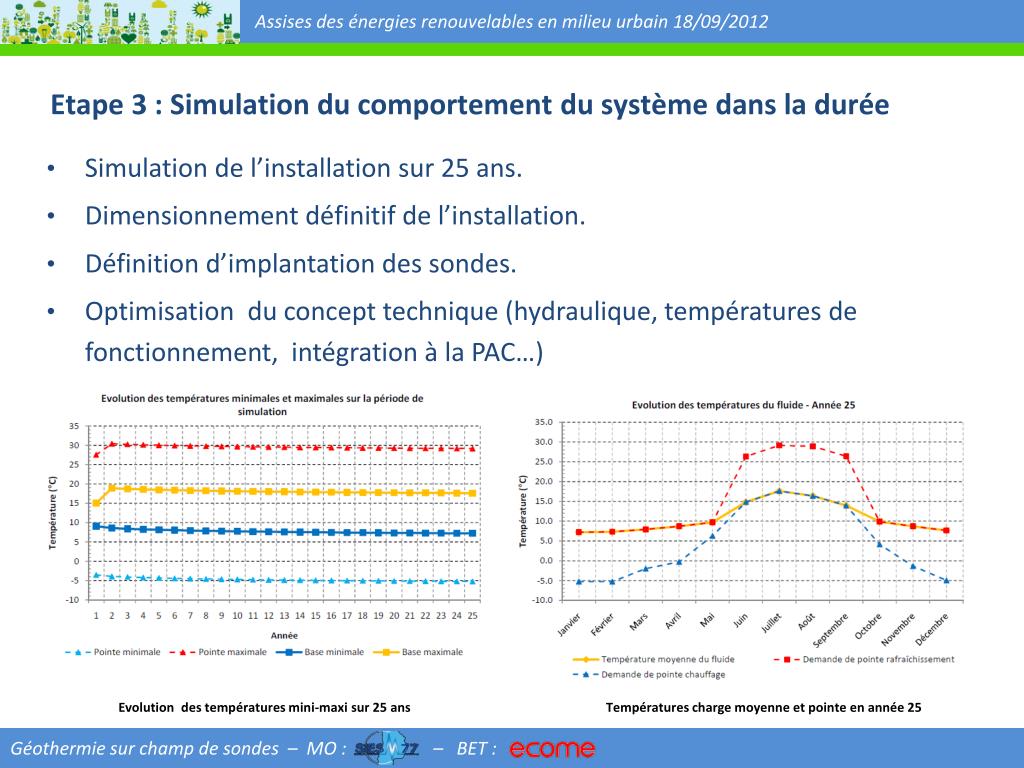

8. Assises des énergies renouvelables en milieu urbain 18/09/2012 Etape 3 : Simulation du comportement du système dans la durée • Simulation de l’installation sur 25 ans. • Dimensionnement définitif de l’installation. • Définition d’implantation des sondes. • Optimisation du concept technique (hydraulique, températures de fonctionnement, intégration à la PAC…) Evolution des températures mini-maxi sur 25 ans Températures charge moyenne et pointe en année 25 • Géothermie sur champ de sondes – MO : – BET :

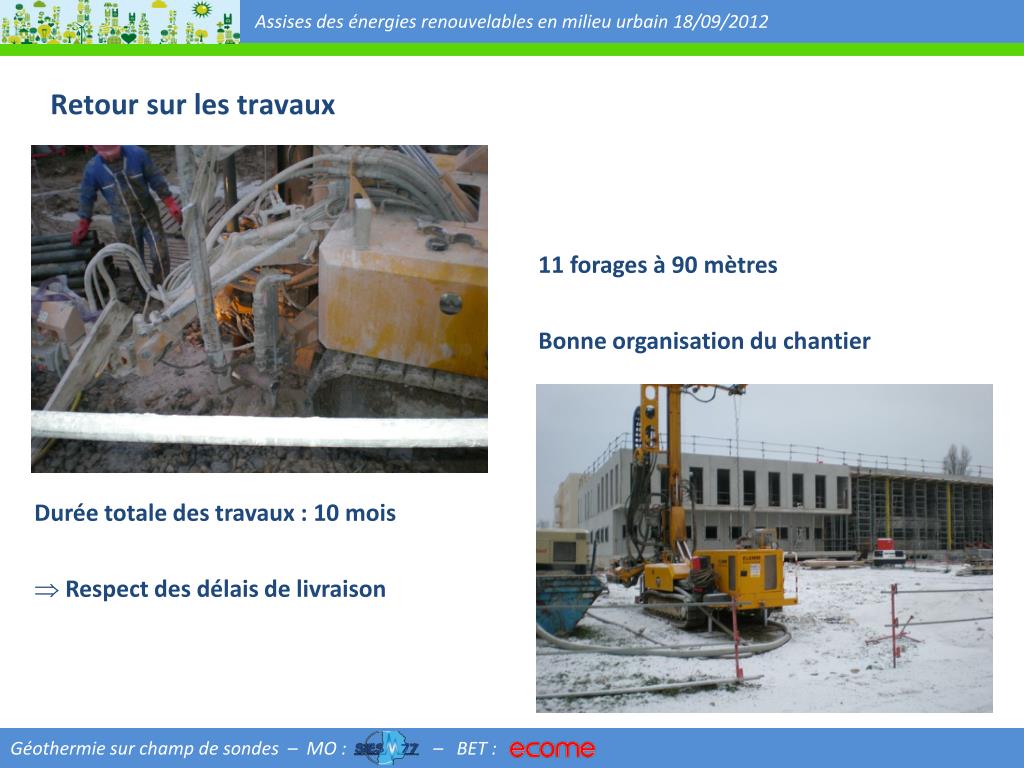

9. Assises des énergies renouvelables en milieu urbain 18/09/2012 Retour sur les travaux 11 forages à 90 mètres Bonne organisation du chantier • Durée totale des travaux : 10 mois • Respect des délais de livraison • Géothermie sur champ de sondes – MO : – BET :

10. Assises des énergies renouvelables en milieu urbain 18/09/2012 Retour sur l’installation Local technique Schéma d’un champ de sondes • Géothermie sur champ de sondes – MO : – BET :

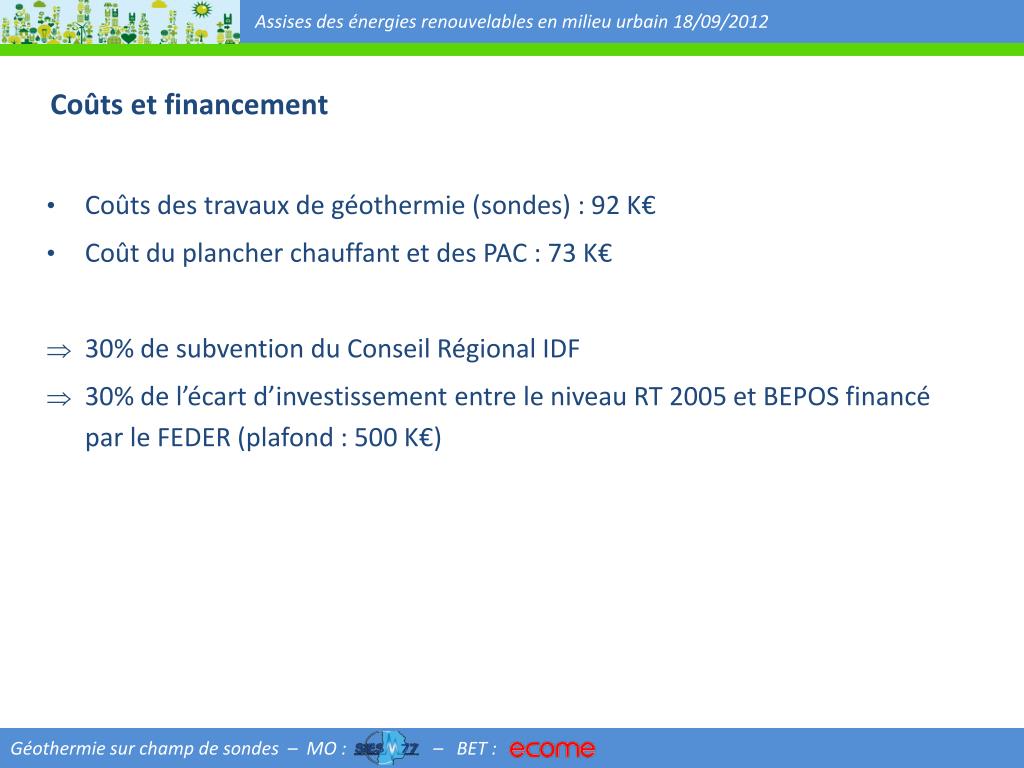

11. Assises des énergies renouvelables en milieu urbain 18/09/2012 Coûts et financement • Coûts des travaux de géothermie (sondes) : 92 K€ • Coût du plancher chauffant et des PAC : 73 K€ • 30% de subvention du Conseil Régional IDF • 30% de l’écart d’investissement entre le niveau RT 2005 et BEPOS financé par le FEDER (plafond : 500 K€) • Géothermie sur champ de sondes – MO : – BET :

12. Assises des énergies renouvelables en milieu urbain 18/09/2012 La possibilité d’un refroidissement « passif » (free-cooling) • Le free cooling consiste à mettre le bâtiment en prise directe avec le sol pour le rafraîchir sans recourir à la pompe à chaleur • Confort des utilisateurs • Rendements exceptionnels jusqu’à 50 pour 1 BBI Aéroport de Berlin Lieu : Berlin, Allemagne Date réalisation : 2010 Type d‘échange : 316 pieux • Géothermie sur champ de sondes – MO : – BET :

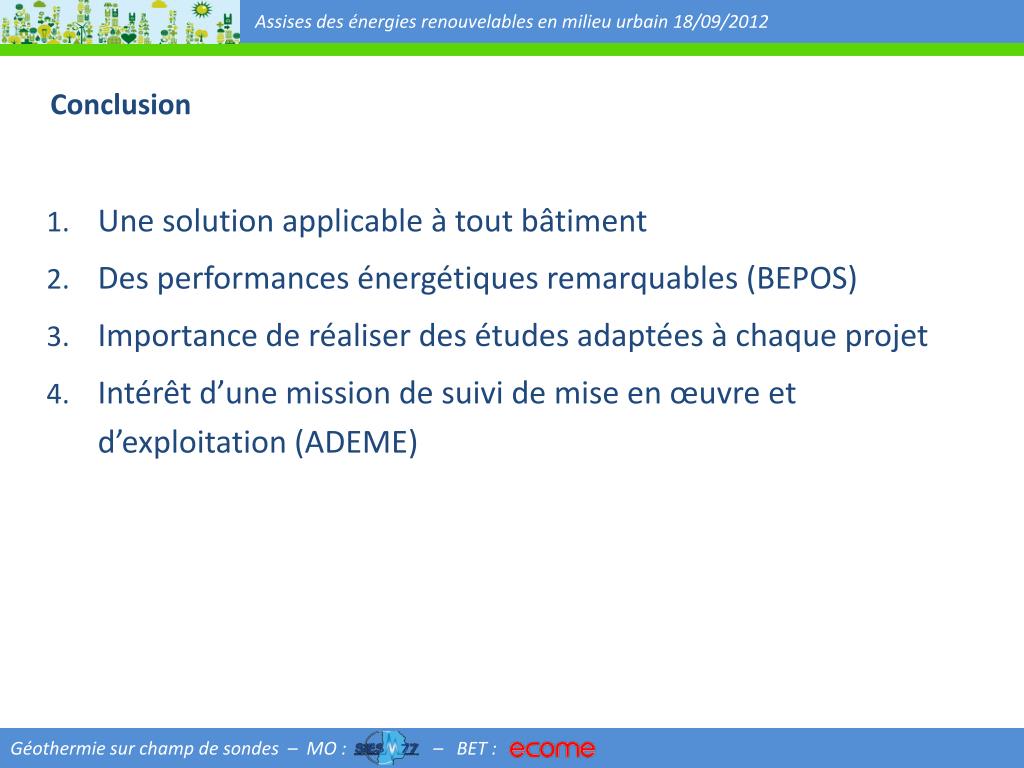

13. Assises des énergies renouvelables en milieu urbain 18/09/2012 Conclusion Une solution applicable à tout bâtiment Des performances énergétiques remarquables (BEPOS) Importance de réaliser des études adaptées à chaque projet Intérêt d’une mission de suivi de mise en œuvre et d’exploitation (ADEME) • Géothermie sur champ de sondes – MO : – BET :

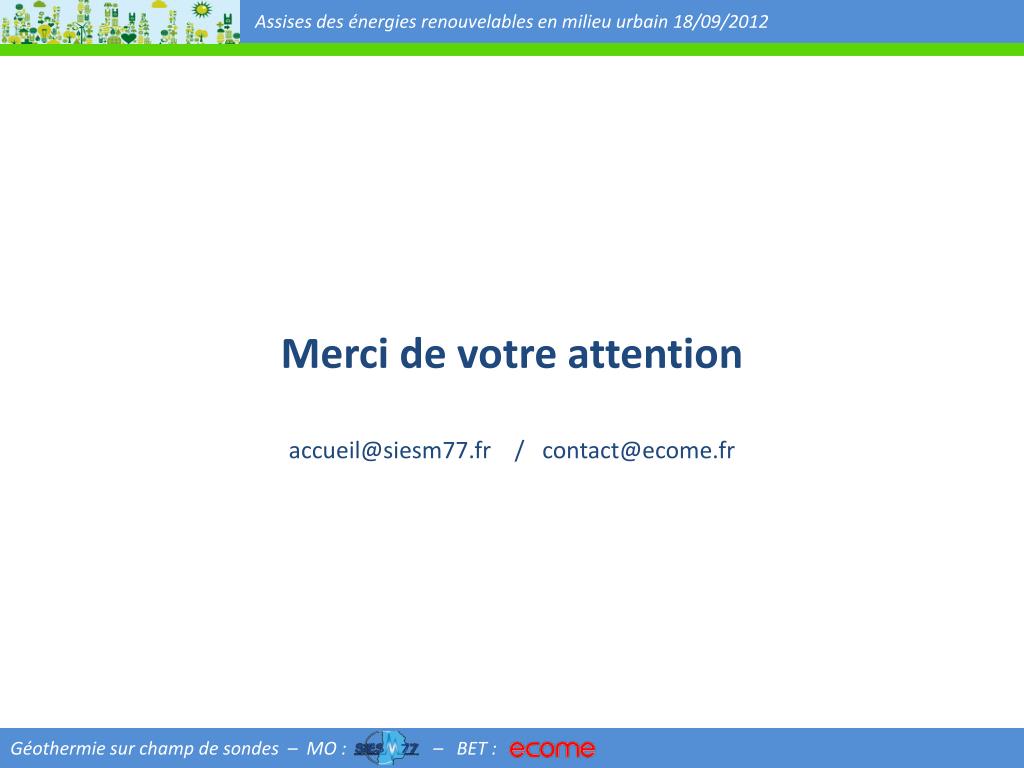

14. Assises des énergies renouvelables en milieu urbain 18/09/2012 Merci de votre attention accueil@siesm77.fr / contact@ecome.fr • Géothermie sur champ de sondes – MO : – BET :
