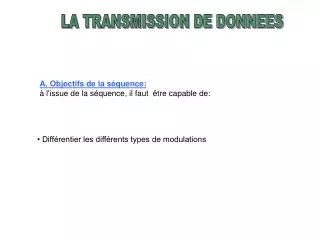

LA TRANSMISSION DE DONNEES A. Objectifs de la séquence: à l'issue de la séquence, il faut être capable de: • Différentier les différents types de modulations

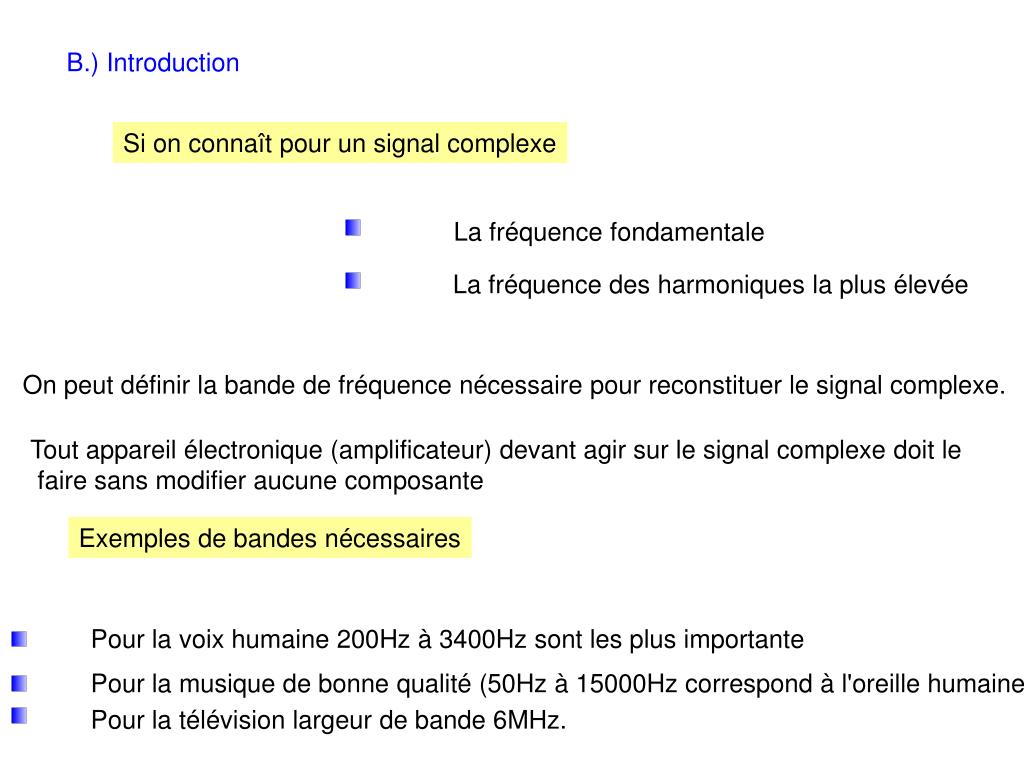

B.) Introduction Si on connaît pour un signal complexe La fréquence fondamentale La fréquence des harmoniques la plus élevée On peut définir la bande de fréquence nécessaire pour reconstituer le signal complexe. Tout appareil électronique (amplificateur) devant agir sur le signal complexe doit le faire sans modifier aucune composante Exemples de bandes nécessaires Pour la voix humaine 200Hz à 3400Hz sont les plus importante Pour la musique de bonne qualité (50Hz à 15000Hz correspond à l'oreille humaine) Pour la télévision largeur de bande 6MHz.
Pour la voix humaine, si on veut transporter cette information au moyen d'ondes électromagnétiques libres (propagation dans l'air), on se heurte à des difficultés. D’abord, pour qu'une antenne émette efficacement, il faut que sa longueur L soit de l'ordre du quart de la longueur d'onde λ de l'onde à émettre. L=λ/4 Pour une fréquence de 4000Hz la longueur d'onde est Calculer L: L=λ/4 =19km

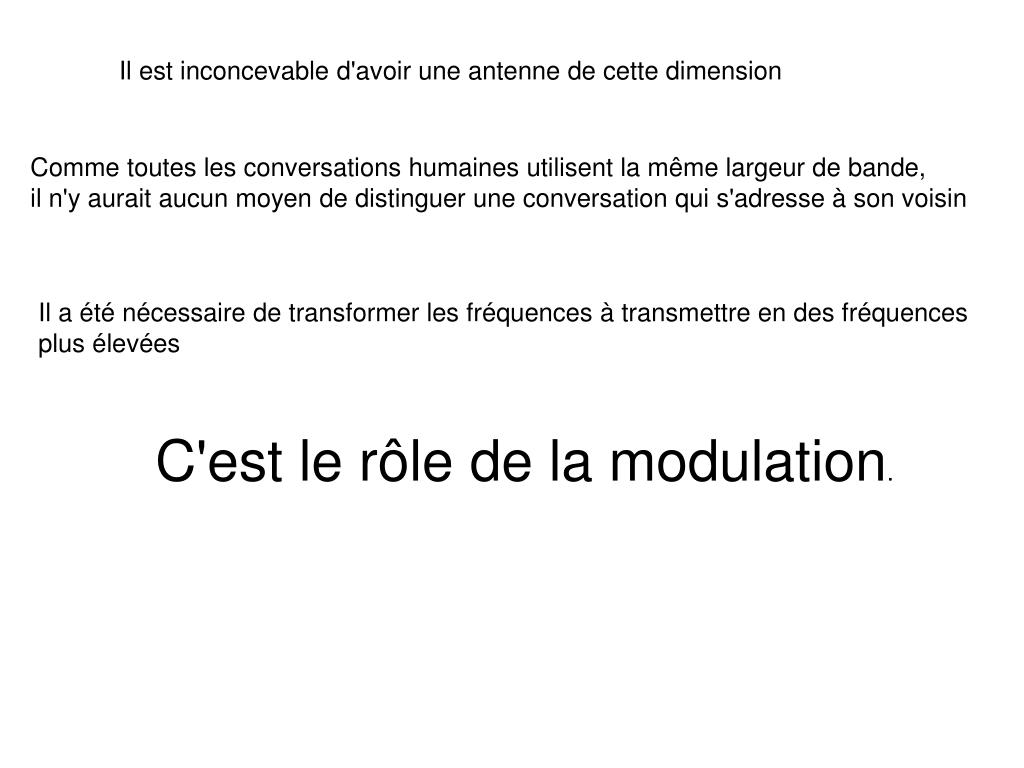

Il est inconcevable d'avoir une antenne de cette dimension Comme toutes les conversations humaines utilisent la même largeur de bande, il n'y aurait aucun moyen de distinguer une conversation qui s'adresse à son voisin Il a été nécessaire de transformer les fréquences à transmettre en des fréquences plus élevées C'est le rôle de la modulation.
C) Transmission analogique C.1) Modulation d'amplitude Porteuse Signal à transmettre Signal modulé: k.A= m= taux de modulation <1

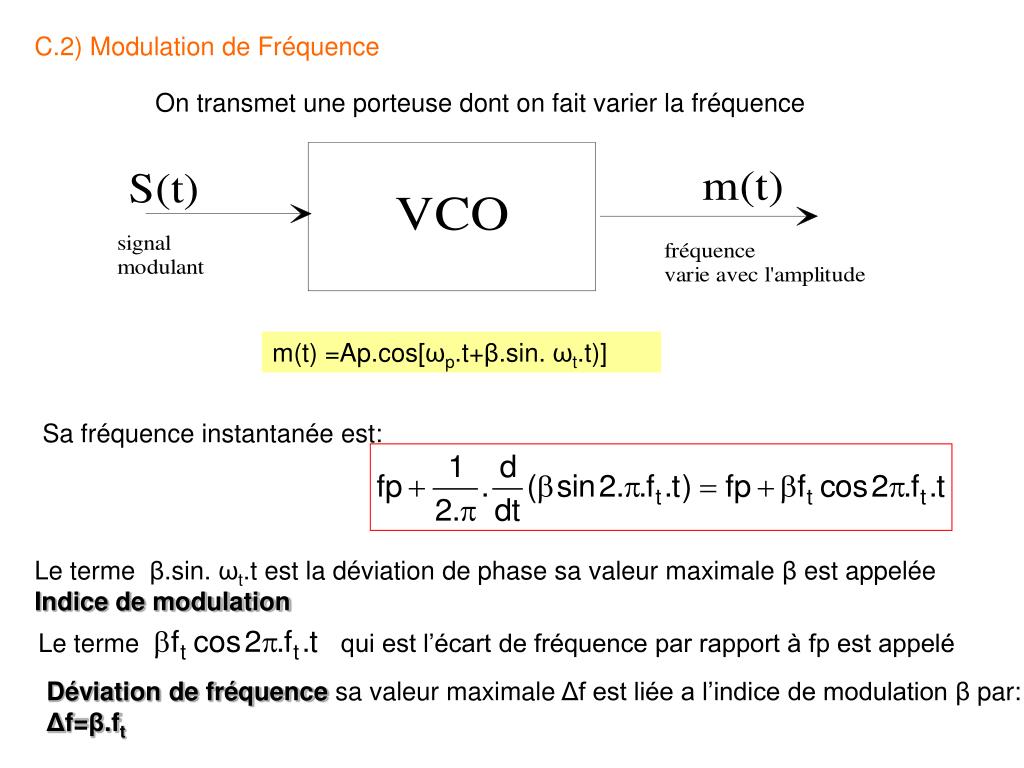

C.2) Modulation de Fréquence On transmet une porteuse dont on fait varier la fréquence m(t) =Ap.cos[ωp.t+β.sin. ωt.t)] Sa fréquence instantanée est: Le terme β.sin. ωt.t est la déviation de phase sa valeur maximale β est appelée Indice de modulation Le terme qui est l’écart de fréquence par rapport à fp est appelé Déviation de fréquence sa valeur maximale Δf est liée a l’indice de modulation β par: Δf=β.ft

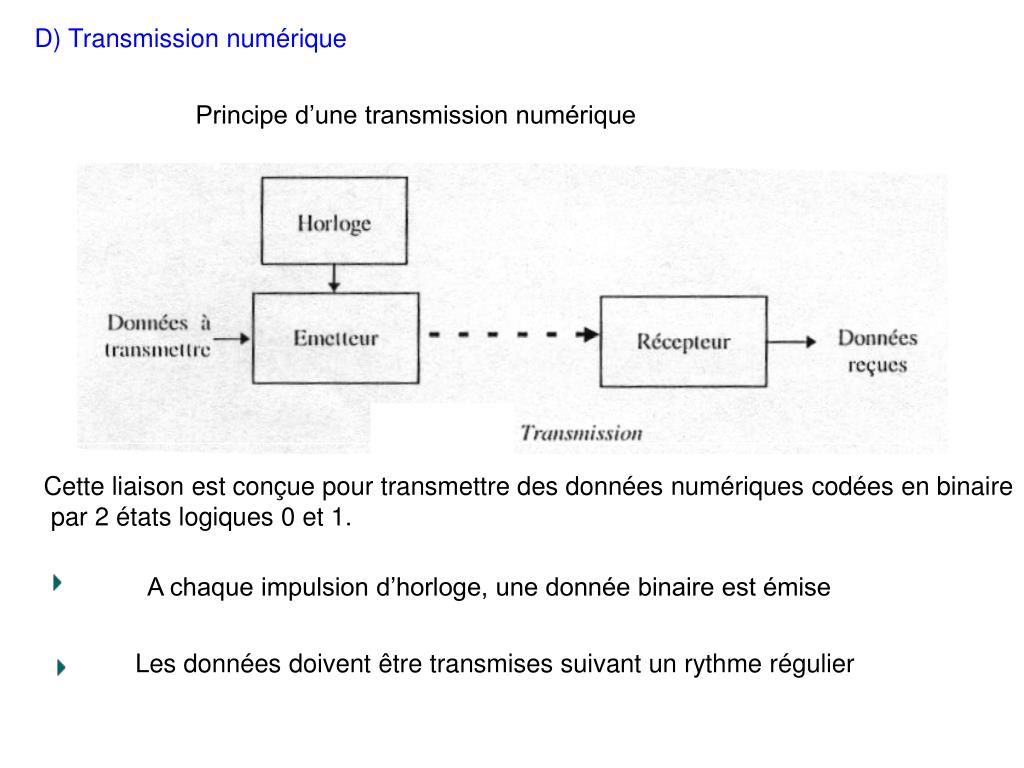

D) Transmission numérique Principe d’une transmission numérique Cette liaison est conçue pour transmettre des données numériques codées en binaire par 2 états logiques 0 et 1. A chaque impulsion d’horloge, une donnée binaire est émise Les données doivent être transmises suivant un rythme régulier
D.1) Bande de base Le codage faisant correspondre au "un" binaire un état haut et au "zéro" binaire un état bas est le plus simple Relation entre B et tm B.tm=035 d’où tm =0.35/B B(=Fmax-Fmin) Fmax =débit/2 => débit=2Fmax exemple: 9600bauds, Fmax=4800Hz Fmin=0
Certains codes permettent à la réception de reconstituer le signal d’horloge. il est alors possible de réaliser des liaisons très grands débits sur de longues distances Le choix d’un mode de transmission est fonction du débit d’information à transmettre et de la longueur de la liaison
D.2) Codage NRZ Dans le codage NRZ, le signal est haut pour toute la durée d'un 1 (ne revient pas a zéro) et bas pour toute la durée d'un zéro Ce codage a les inconvénients suivants: Synchronisation entre émetteur et récepteur Difficile (pas de F horloge a la réception) Obligation de laisser passer le continu (suite de 1 ou de 0). Fmax= débit/2 Fmin=0
D.3.)Codage Manchester Comme on a toujours une transition, quel que soit le bit , la synchronisation est facile et le couplage continu pas nécessaire. Rapidité de transmission Fmax=débit B=(Fmax-Fmin)=débit/2 Fmin=débit/2
Elaboration du code de Manchester Il est possible d’élaborer ce code en utilisant une porte OU exclusif à 2 entrées. L’une pour l’horloge l’autre pour les données NRZ D.4.) LE code CMI (Coded mark inversion)

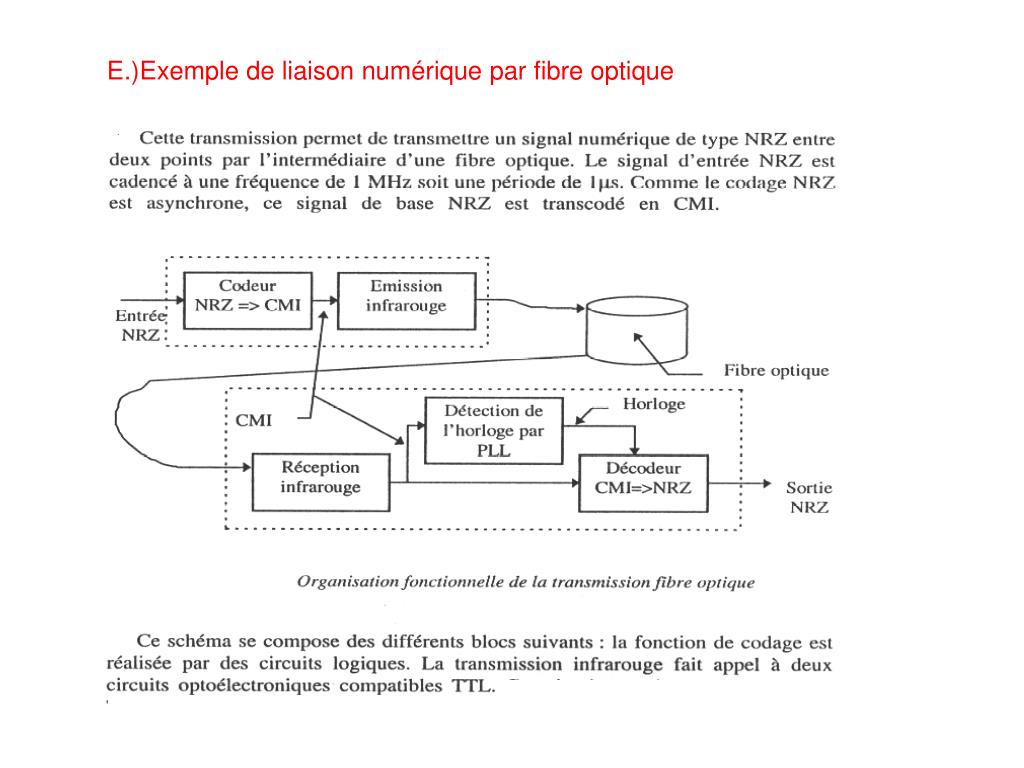

Fmax=débit Fmin=débit/3
