  1. Jardiknas Tim ICT Biro PKLN Depdiknas 23 Juli 2007

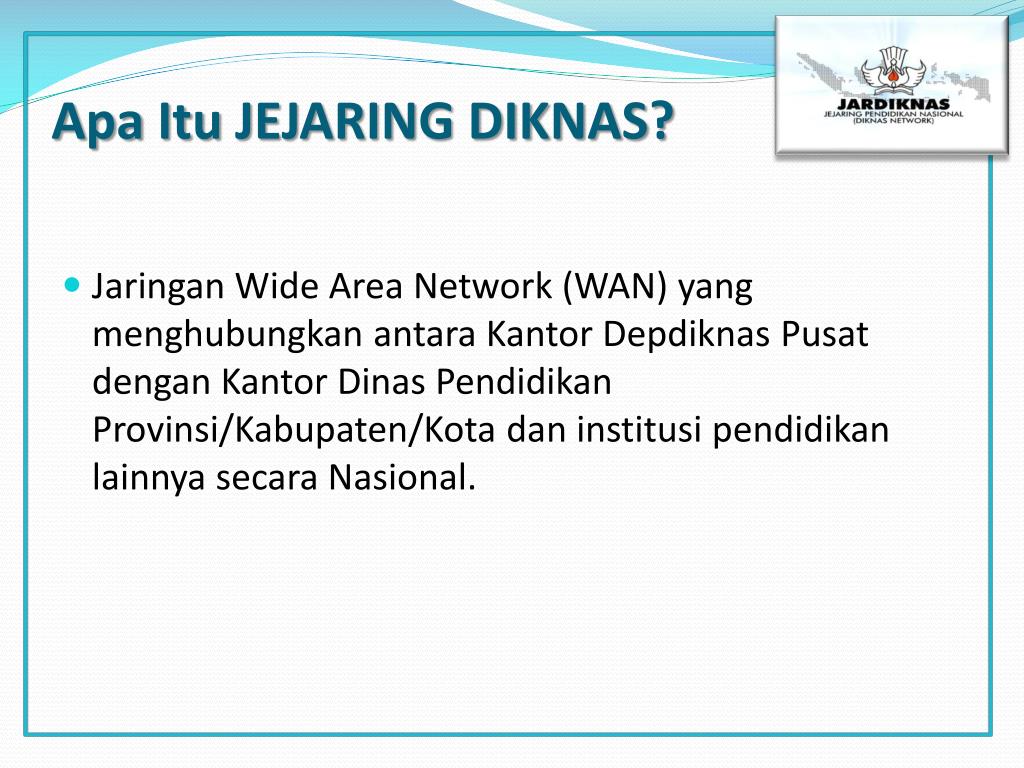

  2. ApaItu JEJARING DIKNAS? • Jaringan Wide Area Network (WAN) yang menghubungkan antara Kantor Depdiknas Pusat dengan Kantor Dinas Pendidikan Provinsi/Kabupaten/Kota dan institusi pendidikan lainnya secara Nasional.

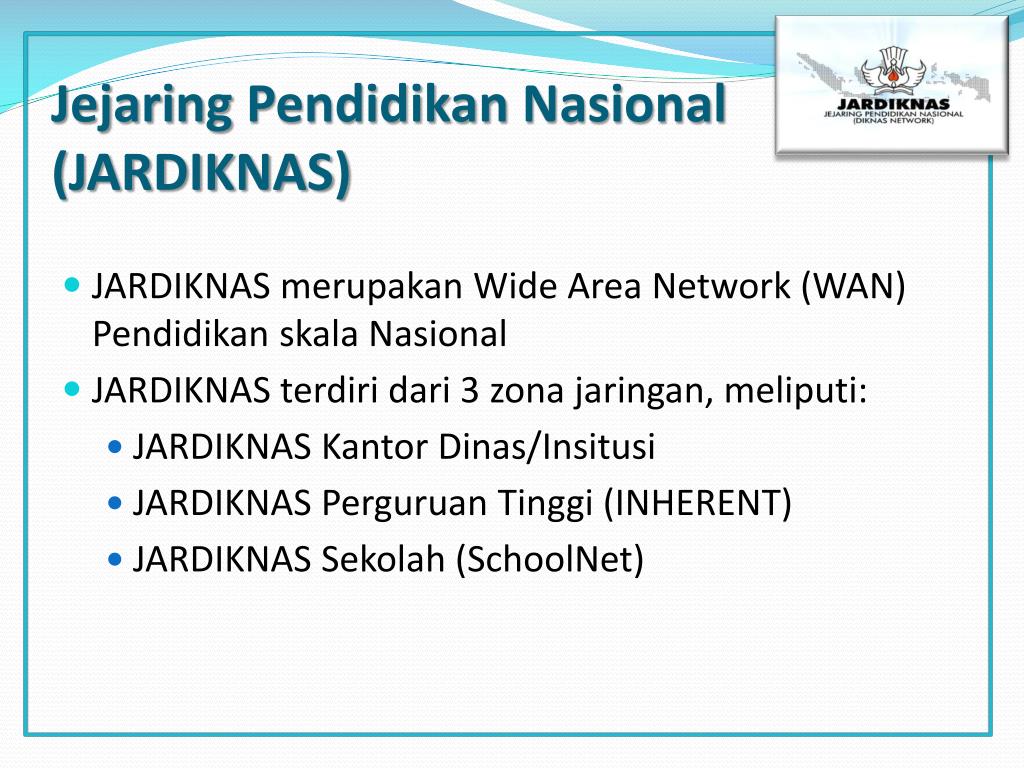

  3. JejaringPendidikanNasional(JARDIKNAS) • JARDIKNAS merupakan Wide Area Network (WAN) Pendidikan skala Nasional • JARDIKNAS terdiri dari 3 zona jaringan, meliputi: • JARDIKNAS Kantor Dinas/Insitusi • JARDIKNAS Perguruan Tinggi (INHERENT) • JARDIKNAS Sekolah (SchoolNet)

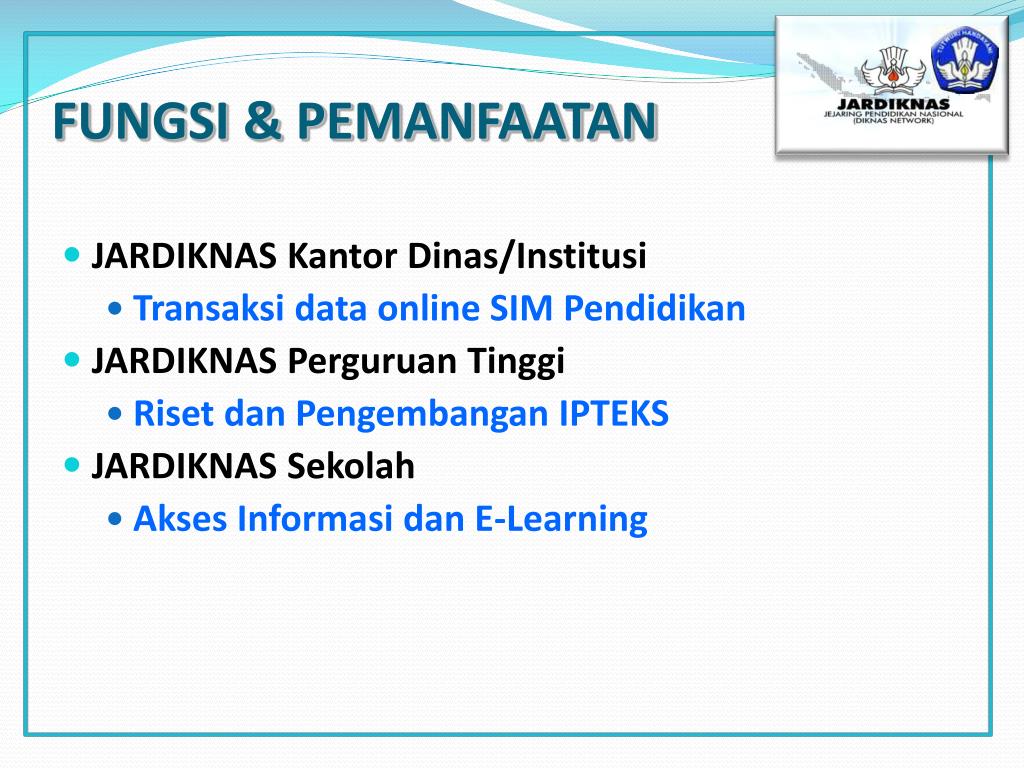

  4. FUNGSI & PEMANFAATAN • JARDIKNAS Kantor Dinas/Institusi • Transaksi data online SIM Pendidikan • JARDIKNAS Perguruan Tinggi • Riset dan Pengembangan IPTEKS • JARDIKNAS Sekolah • Akses Informasi dan E-Learning

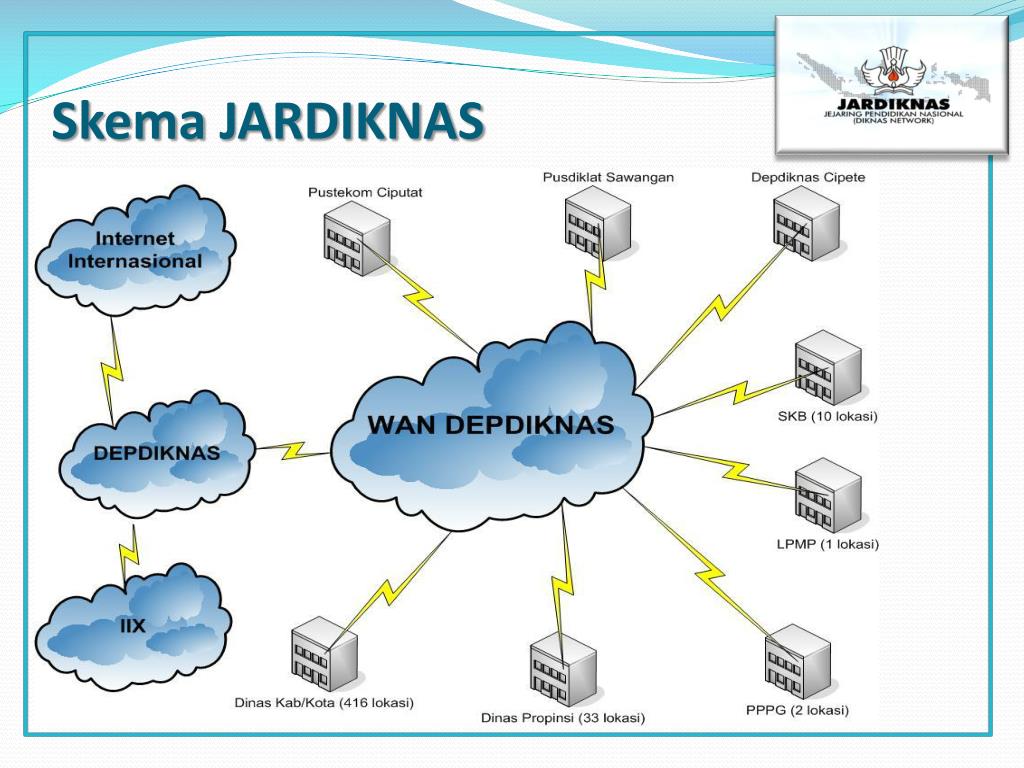

  5. Skema JARDIKNAS

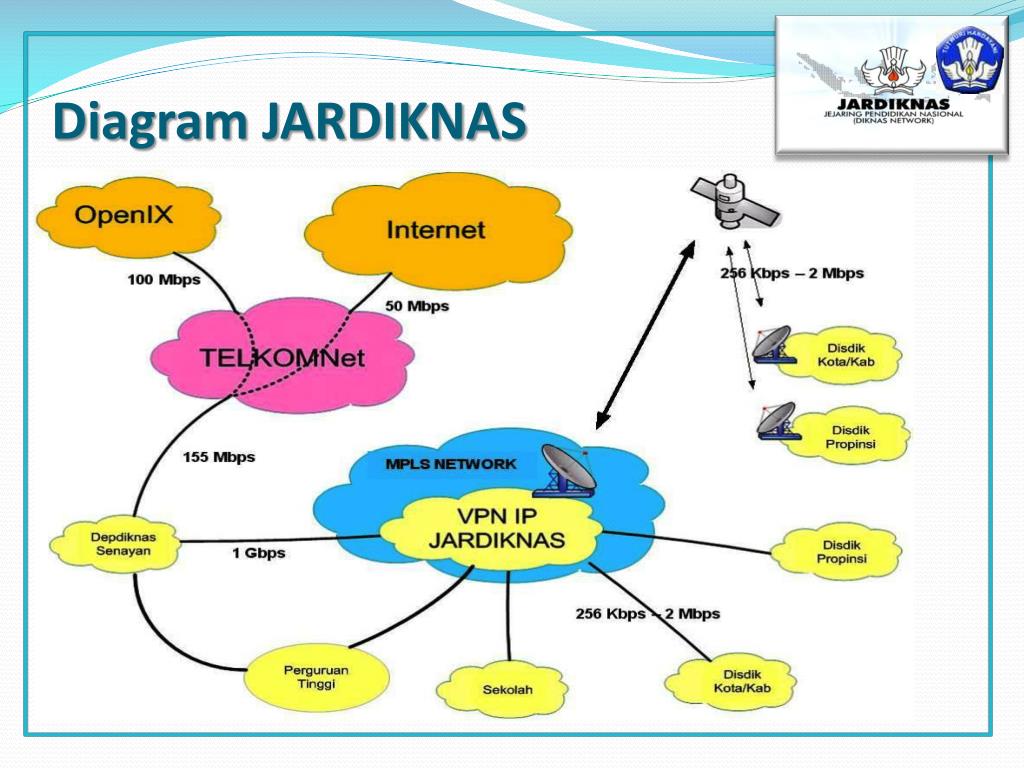

  6. Diagram JARDIKNAS

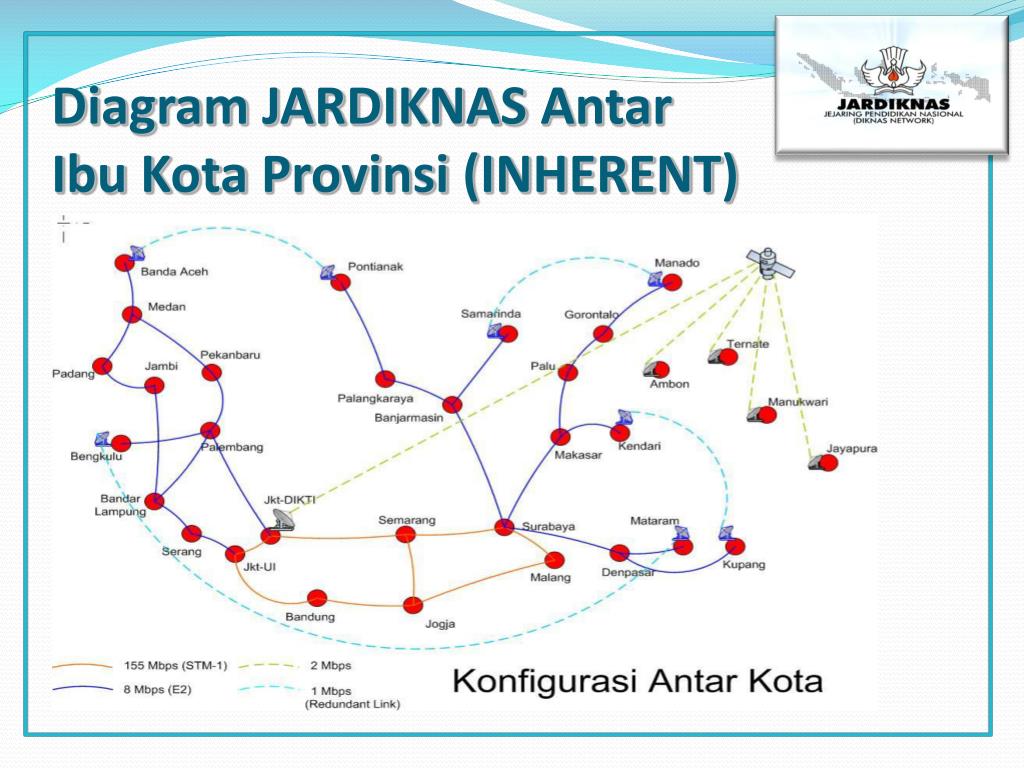

  7. Diagram JARDIKNAS AntarIbu Kota Provinsi (INHERENT)

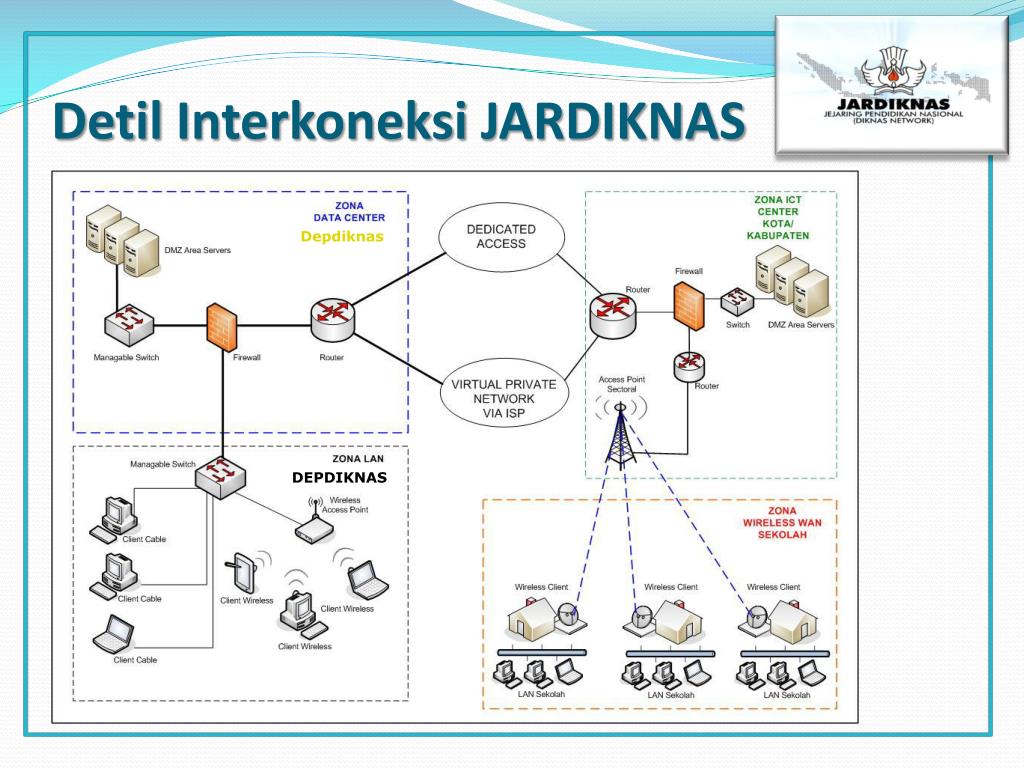

  8. Depdiknas DEPDIKNAS DetilInterkoneksi JARDIKNAS

  9. Data Center JARDIKNAS

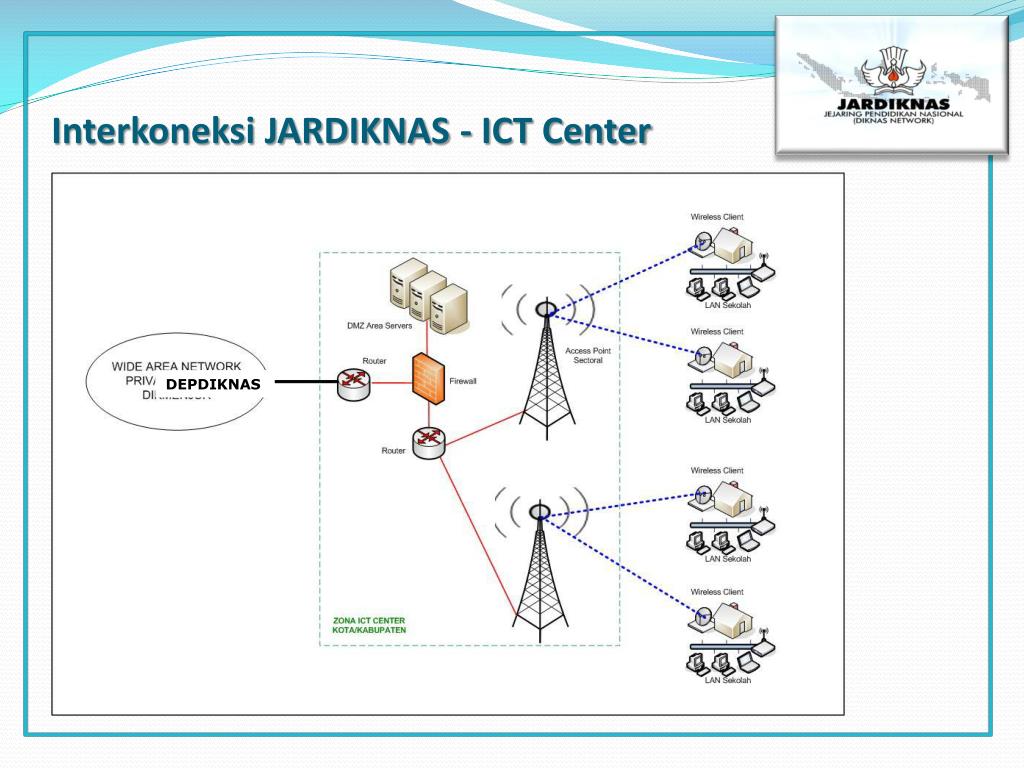

  10. Interkoneksi JARDIKNAS - ICT Center DEPDIKNAS

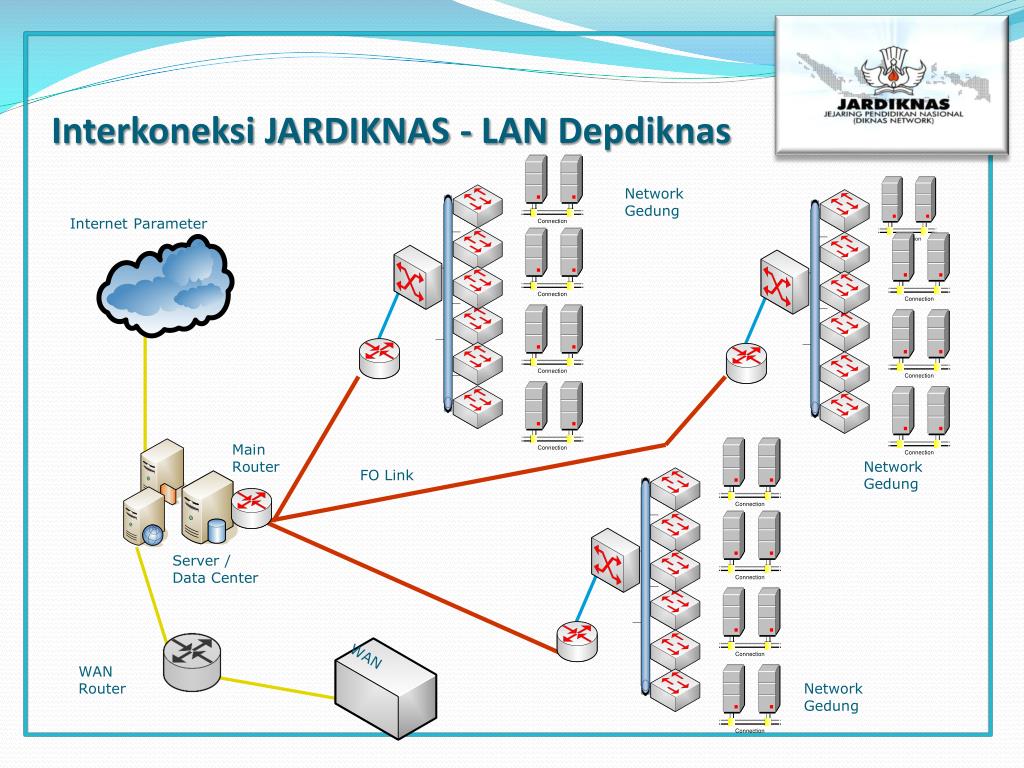

  11. Interkoneksi JARDIKNAS - LAN Depdiknas Network Gedung Internet Parameter Main Router FO Link Network Gedung Server / Data Center WAN WAN Router Network Gedung

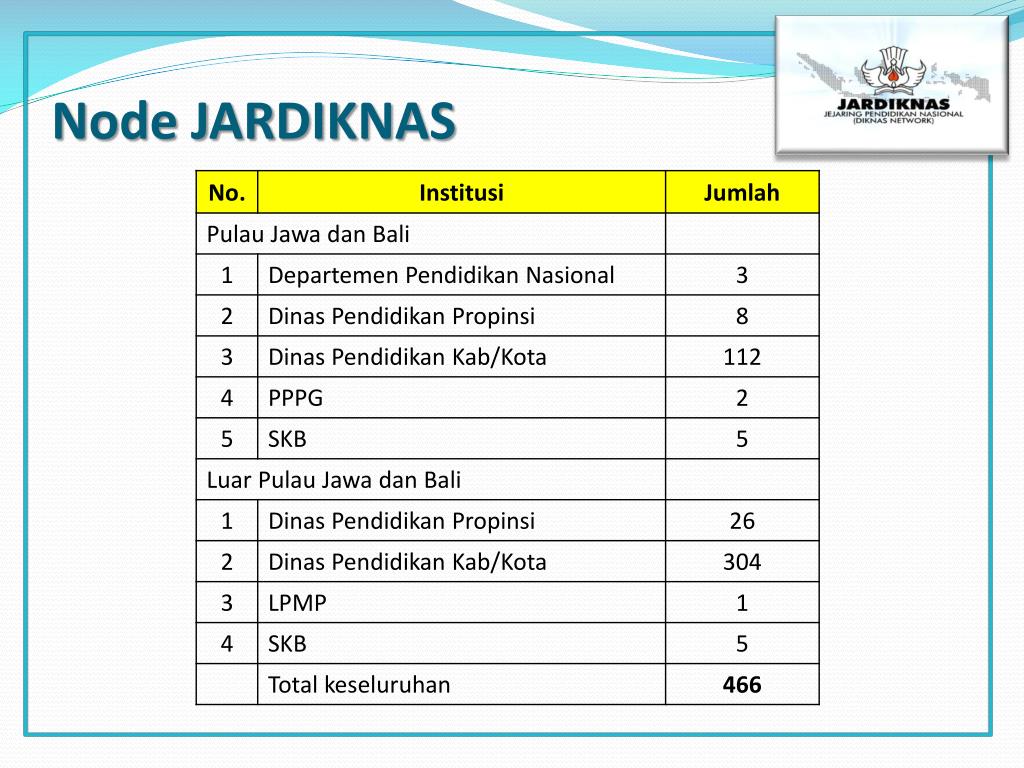

  12. Node JARDIKNAS

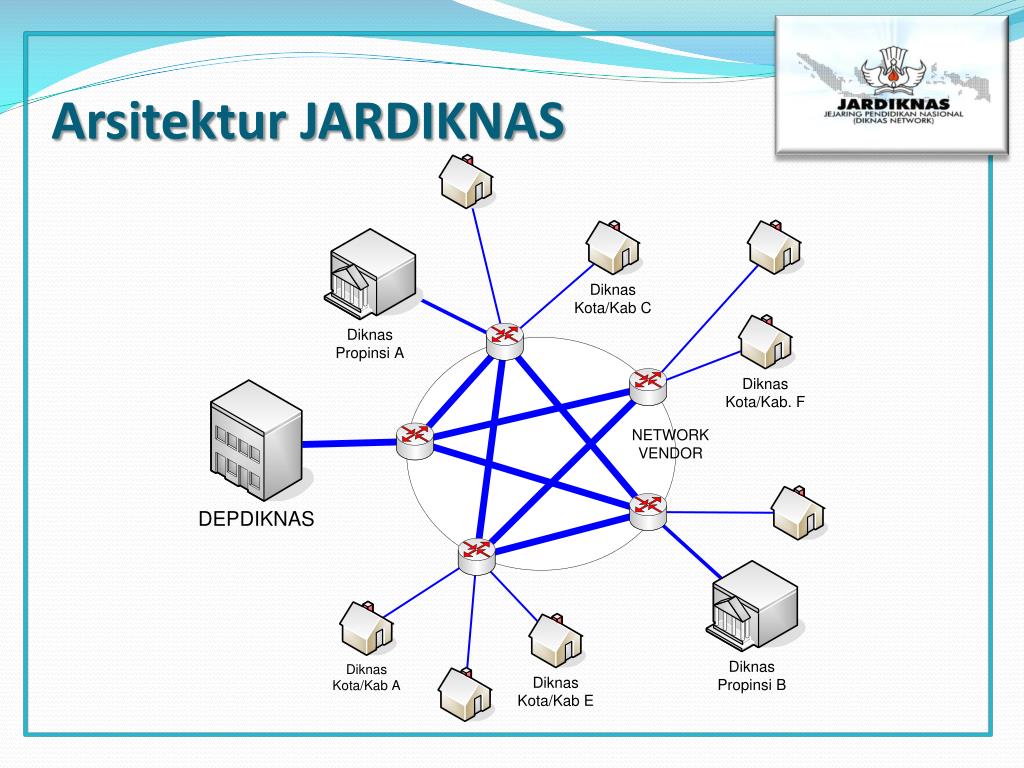

  13. Arsitektur JARDIKNAS

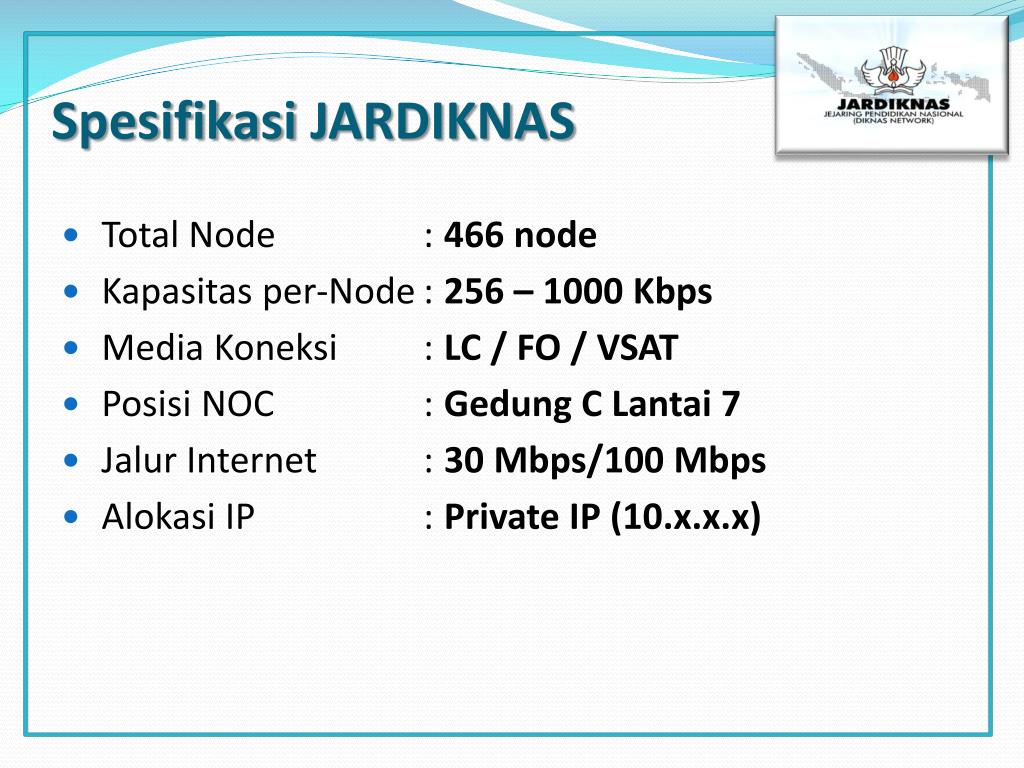

  14. Spesifikasi JARDIKNAS • Total Node : 466 node • Kapasitas per-Node : 256 – 1000 Kbps • Media Koneksi : LC / FO / VSAT • Posisi NOC : Gedung C Lantai 7 • Jalur Internet : 30 Mbps/100 Mbps • Alokasi IP : Private IP (10.x.x.x)

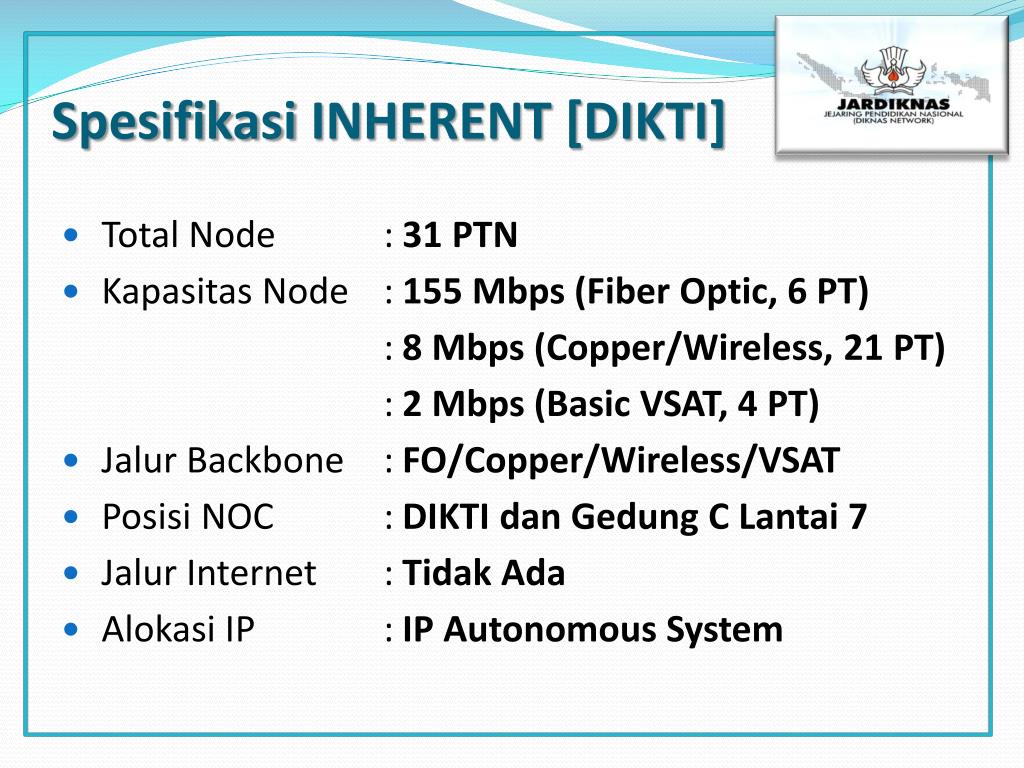

  15. Spesifikasi INHERENT [DIKTI] • Total Node : 31 PTN • KapasitasNode : 155 Mbps (Fiber Optic, 6 PT) : 8 Mbps (Copper/Wireless, 21 PT) : 2 Mbps (Basic VSAT, 4 PT) • JalurBackbone : FO/Copper/Wireless/VSAT • PosisiNOC : DIKTI danGedung C Lantai 7 • JalurInternet : TidakAda • AlokasiIP : IP Autonomous System

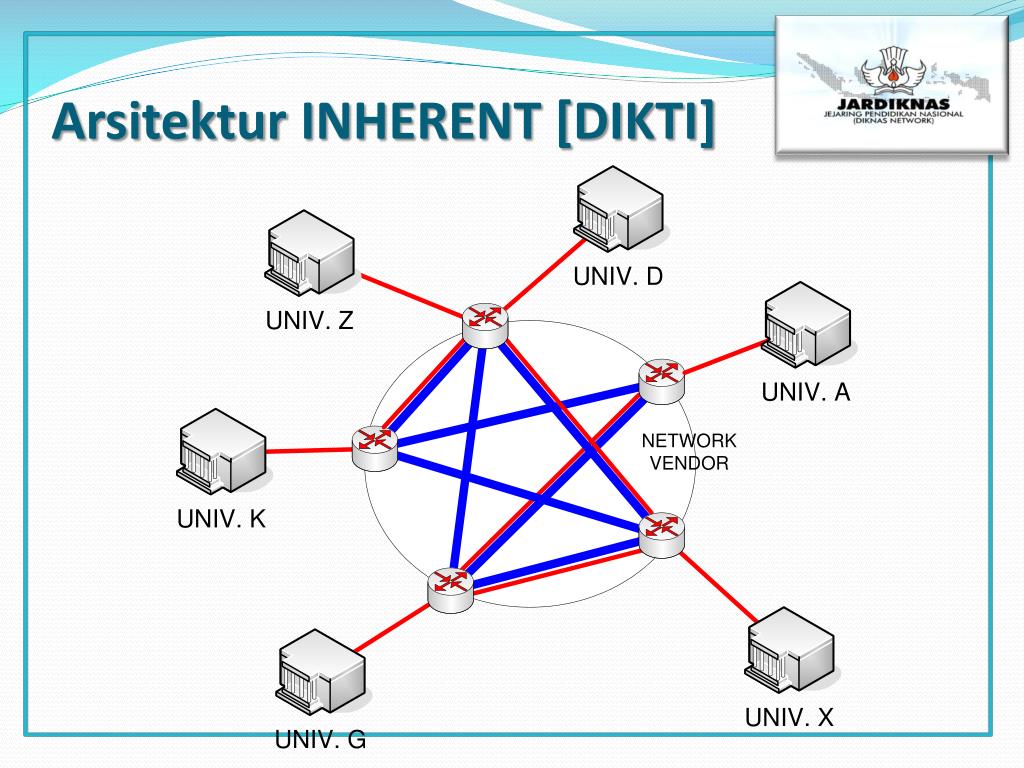

  16. Arsitektur INHERENT [DIKTI]
