动态电路

动态电路. 长兴中学 宋继芳. 油量表. http://files.eduu.com/down.php?id=150677. K. v. R 1. R2. A. v 1. v 2. 滑动变阻器在串联电路中. R1 、 R2 串联， V 测电源电压， V1 测 R1 两端 的电压 U1 ， V2 测 R2 两端 的电压 U2. P 左移. 变小. 变大. 不变. 变大. 变小. 变小. 变大. 变大. 变小. 不变. P 右移. K. R1. A. R2. v. A2. A1. 滑动变阻器在并联电路中. P 左移.

urbano
Download Presentation

动态电路

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 动态电路 长兴中学 宋继芳

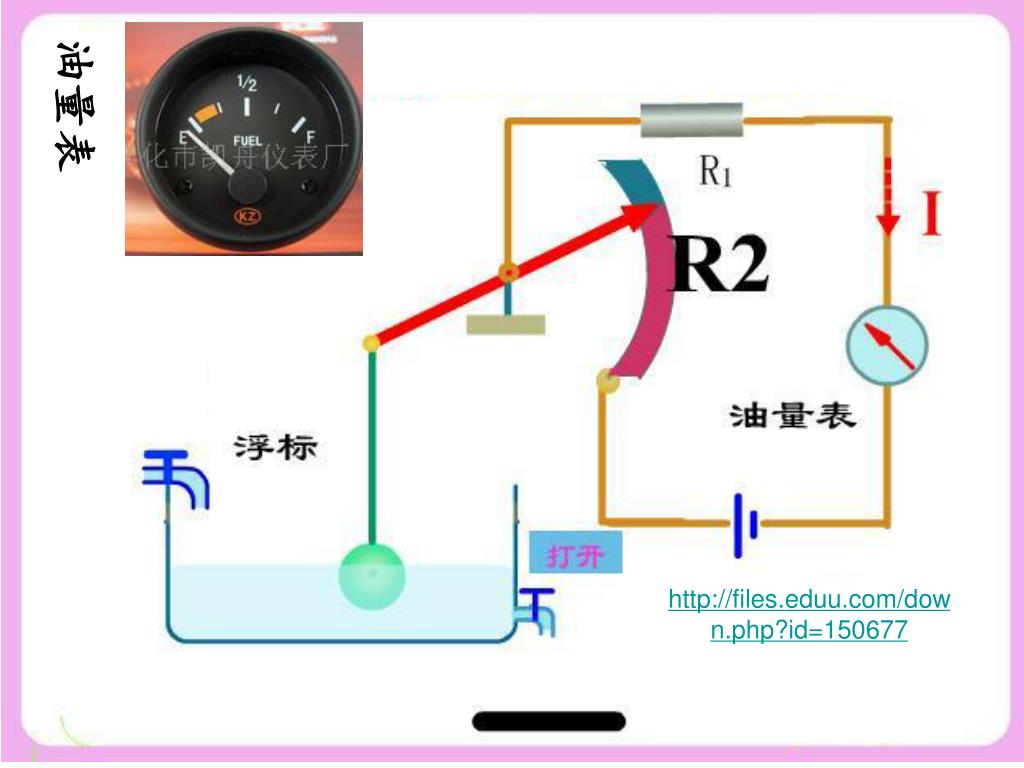

  2. 油量表 http://files.eduu.com/down.php?id=150677

  3. K v R1 R2 A v1 v2 滑动变阻器在串联电路中 R1、R2串联， V测电源电压， V1测R1两端 的电压U1， V2测R2两端 的电压U2 P左移 变小 变大 不变 变大 变小 变小 变大 变大 变小 不变 P右移

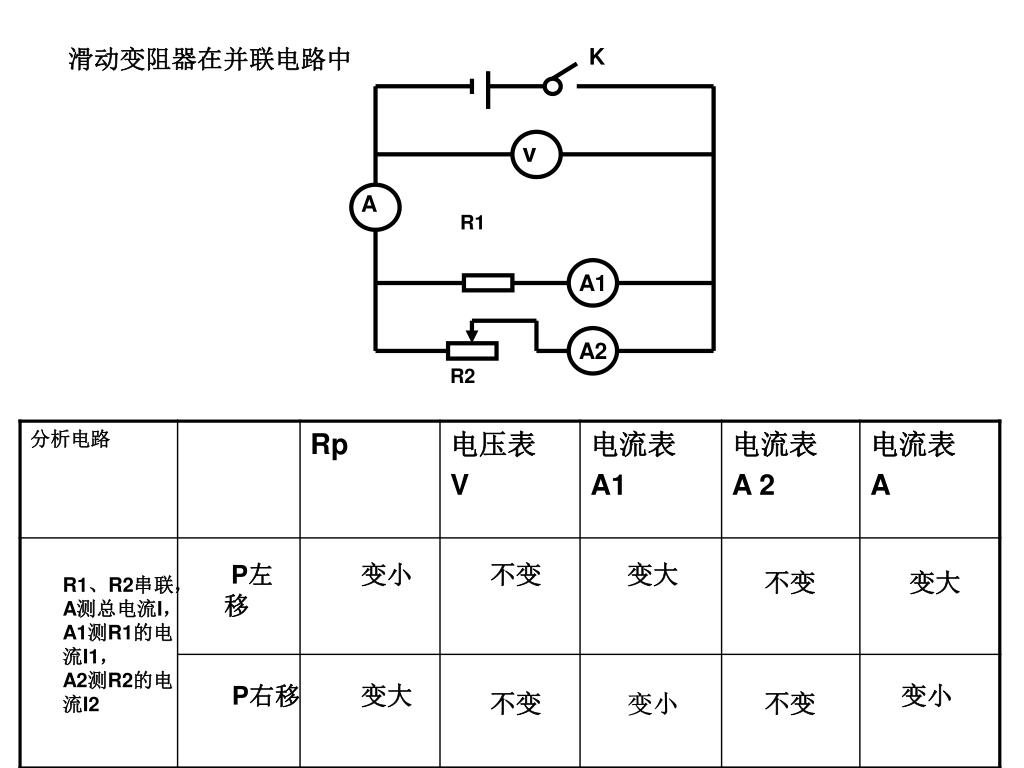

  4. K R1 A R2 v A2 A1 滑动变阻器在并联电路中 P左移 变小 不变 变大 不变 变大 R1、R2串联， A测总电流I， A1测R1的电 流I1， A2测R2的电 流I2 P右移 变大 变小 不变 变小 不变

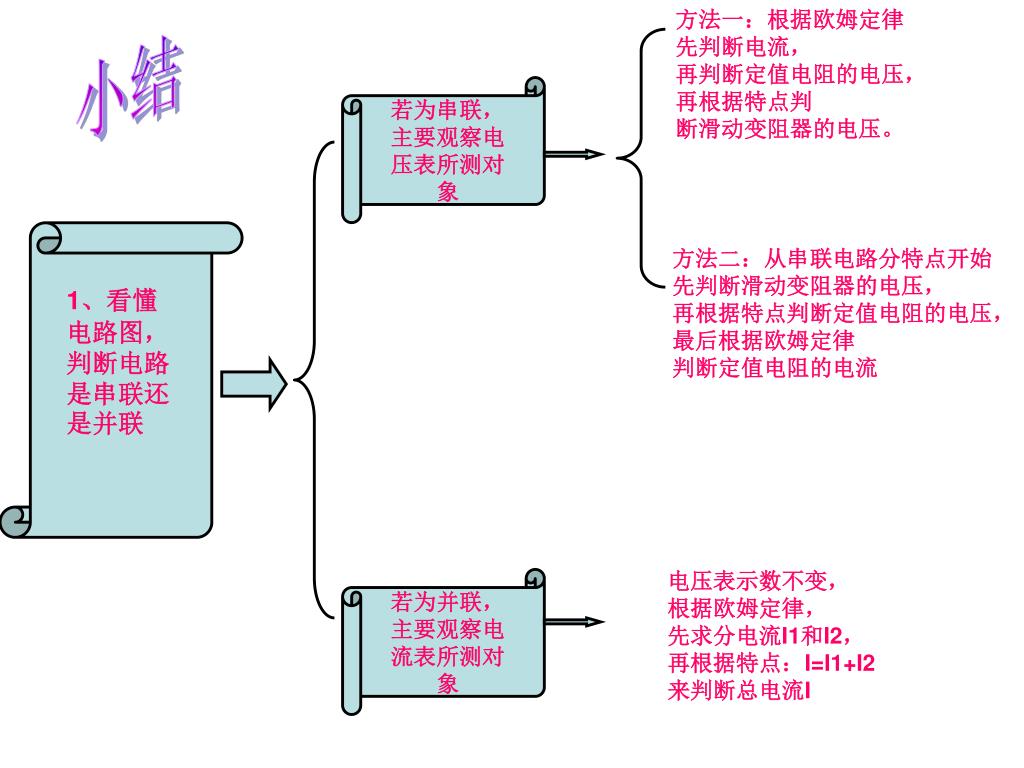

  5. 方法一：根据欧姆定律 先判断电流， 再判断定值电阻的电压， 再根据特点判 断滑动变阻器的电压。 1、看懂电路图，判断电路是串联还是并联 小结 若为串联， 主要观察电 压表所测对 象 方法二：从串联电路分特点开始 先判断滑动变阻器的电压， 再根据特点判断定值电阻的电压， 最后根据欧姆定律 判断定值电阻的电流 电压表示数不变， 根据欧姆定律， 先求分电流I1和I2， 再根据特点：I=I1+I2 来判断总电流I 若为并联， 主要观察电 流表所测对 象

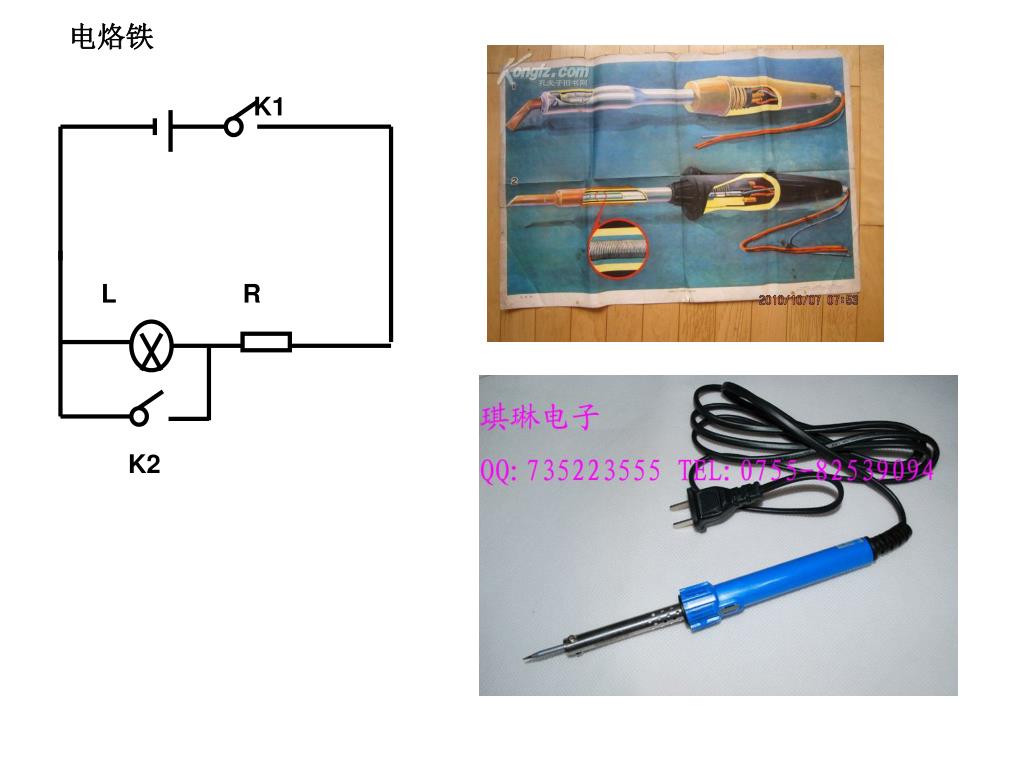

  6. L R K2 电烙铁 K1

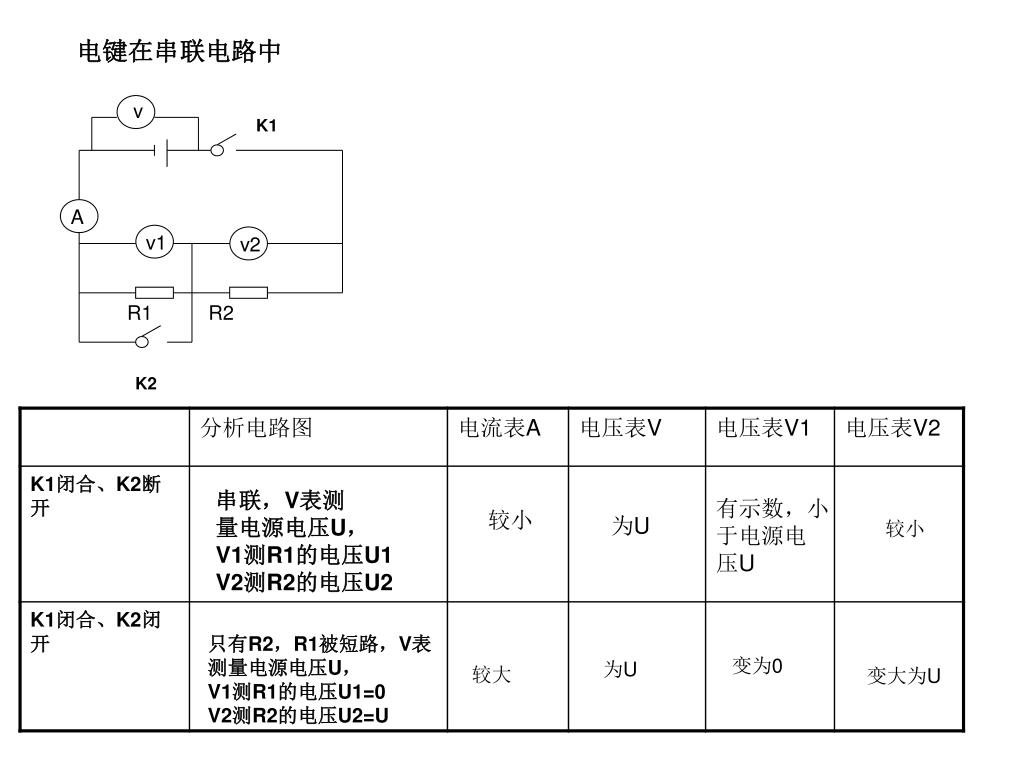

  7. v K1 A K2 R1 R2 v1 v2 电键在串联电路中 串联，V表测 量电源电压U， V1测R1的电压U1 V2测R2的电压U2 有示数，小 于电源电 压U 较小 为U 较小 只有R2，R1被短路，V表测量电源电压U， V1测R1的电压U1=0 V2测R2的电压U2=U 变为0 为U 较大 变大为U

  8. K1 R1 A R2 K2 v A1 A2 电键在并联电路中 只有R1,A=A1 V测电源电压=U 为U I1=U/R1 为0 等于I1 R1和R2并联，A测总电流， A1测R1的电流I1，A2测R2 的电流I2 I2=U/R2 等于I1+I2 I1=U/R1 为U
