POLOVODIČE

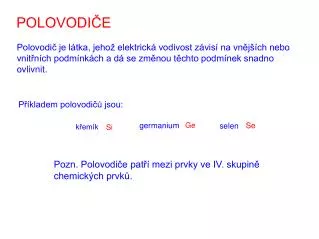

germanium. Ge. Se. selen. křemík. Si. POLOVODIČE. Polovodič je látka, jehož elektrická vodivost závisí na vnějších nebo vnitřních podmínkách a dá se změnou těchto podmínek snadno ovlivnit. Příkladem polovodičů jsou:. Pozn. Polovodiče patří mezi prvky ve IV. skupině chemických prvků.

Download Presentation

POLOVODIČE

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. germanium Ge Se selen křemík Si POLOVODIČE Polovodič je látka, jehož elektrická vodivost závisí na vnějších nebo vnitřních podmínkách a dá se změnou těchto podmínek snadno ovlivnit. Příkladem polovodičů jsou: Pozn. Polovodiče patří mezi prvky ve IV. skupině chemických prvků.

  2. Po dodání energie polovodiči se uvolňují elektrony, které způsobují tzv. elektronovou vodivost. Na jeho původním místě vzniká tzv. díra (místo s kladným nábojem vzhledem k okolí) způsobující děrovou vodivost. Může také dojít k zaplnění díry jiným elektronem. Tomuto ději se říká rekombinace. Vodivost podmíněná vznikem volně pohyblivých párů nosičů náboje elektron-díra v důsledku rozbíjení vazeb mezi atomy čistého polovodiče, nazýváme vlastní vodivostpolovodiče.

  3. Vodivost polovodičů závisí na teplotě - s rostoucí teplotou se zvyšuje vodivost (klesá el. odpor). U kovů je tato závislost opačná - s teplotou roste odpor (vodivost klesá).

  4. Příměsová vodivost Druhou možností je tzv. příměsová vodivost, kdy volné záporné elektrony nebo kladné díry do polovodiče dostaneme "zvenku" přidáním příměsi. Příměs může být ze III. skupiny chemických prvků - např. bor (B). Potom "chybí" do vazby 1 e- a vzniká díra, která se může polovodičem pohybovat (vést proud). Přebytek kladného + náboje určuje typ polovodiče - typ P (pozitivní).

  5. Příměs může být z V. skupiny chemických prvků - např. Arsen (As). Potom e- do vazby přebývá, proud nesou elektrony. Přebytek kladného - náboje určuje typ polovodiče - typ N (negativní)

  6. Použití polovodičů Vlastní polodiče používáme např. jako fotodiody, termistory, tedy součástky, které reagují na změnukolí. osvětlení nebo teploty ve svém Příměsové polovodiče se používají v polovodičových součástkách, především diodě a tranzistoru, kda hraje zásadní úlohu princip tzv. P-N přechodu.

  7. Závěrný směr - kladný pól k N, záporný k P - rozšíření "prázdné" oblasti u P-N přechodu - nosiče náboje nemohou přecházet přes P-N přechod - proud neprochází P-N přechod V příměsovém polovodiči typu N je přebytek volných e, v typu P přebytek kladnáých děr.Při spojení těchto polovodičů zaniknou rekombinací elektronu s kladnou dírou na rozhraní volné nosiče nábojů v oblasti určité šířky. Propustný směr - kladný pól k P, záporný k N - zeslabení el. pole v oblasti P-N přechodu - nosiče náboje mohou přecházet přes P-N přechod - proud prochází

  8. P-N přechod může být ovlivňován dodáváním E zvnějšku (např. zářením) - fotodioda. Na P-N přechodu může záření naopak i vznikat - LED diody. POLOVODIČOVÁ DIODA - polovodičová součástka, která umožňuje propouštět el. proud pouze jedním směrem - je to vlastně P-N přechod - 2 vývody (Anoda .....typ P, Katoda ......typ N)

  9. Závěrný směr Propustný směr - + pól ke K, - pól k A - + pól k A, - pól ke K PLATÍ PRO STEJNOSMĚRNÝ PROUD!

  10. DIODA JAKO USMĚRŇOVAČ Zapojením diody do obvodu střídavého proudu dojde k jednocestnémuusměrnění střídavého proudu.
