  1. INKSCAPE Vektorová grafika

  2. Vektorová grafika • Liší se od bitmapového(rastrového) odlišným pojetím záznamu objektu. • U rastrového kreslení – objekt soubor bodů (pixelů) (fotografie...) • U vektorového kreslení – každý objekt popsán pomocí vektorů(úseček),program si pamatuje data zákl.útvarů a při úpravě rovnici přepočítá. (pro kreslení klipartů....) Kvalita obrázku je pořád stejná.

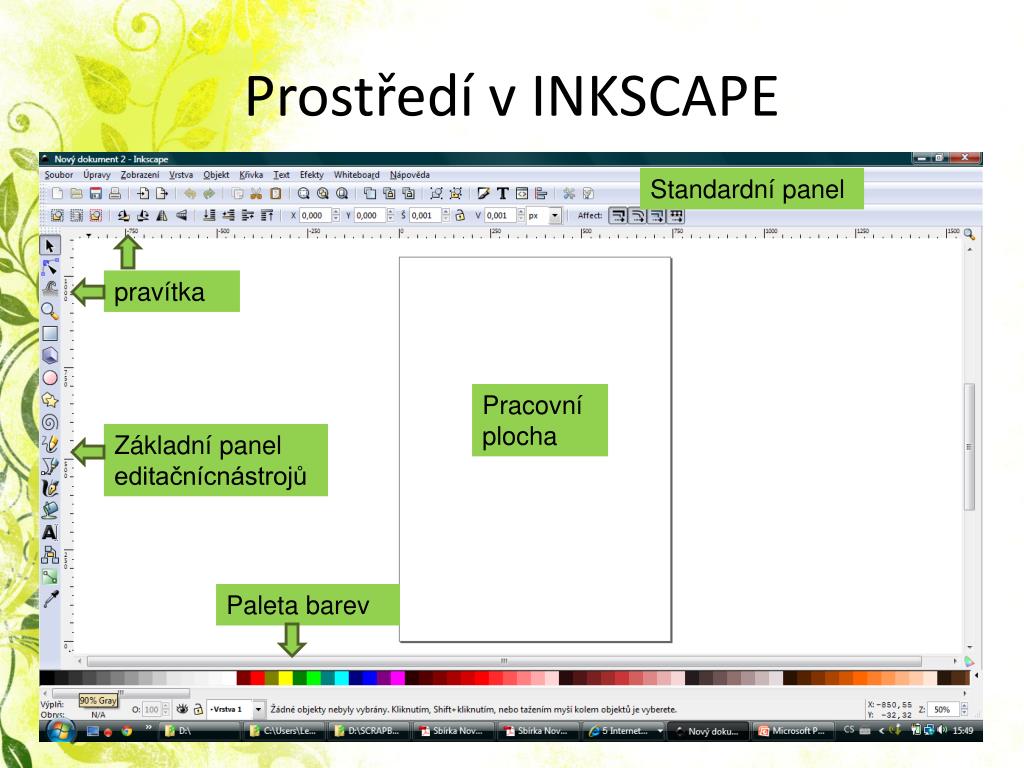

  3. Prostředí v INKSCAPE Standardní panel pravítka Pracovní plocha Základní panel editačnícnástrojů Paleta barev

  4. Select tool - výběr • Držet Shift + označit různé objekty • Nebo Držet Alt a projet cestu, kde budou označené objekty

  5. zkosení • Převrácení – horizontálně nebo vertikálně • Změna velikosti • Otočení

  6. Node tool -Tvarování objektů • Přidat, ubrat uzel, • spojování uzlů a rozpojování • Zmnožení uzlů rozkrývání... • Označit Shift a pak klik na volbu • Bézierova křivka- Umožňuje interaktivní vytváření a modifikaci jejího tvaru • Na křivkách je založena vektorová grafika !

  7. Tweak tool - Nástroj „štípnutí“ • Zvolit šířku a sílu 1-100 (kruhový tvar)

  8. Tvar obdélník a čtverec • S použitím nástroje tvarování i bez se rohy zaoblí • Lišta – výška, šířka, svislý a vodorovný poloměr zaoblených rohů + tlačítko co vrátí ostré rohy

  9. 3D box – krychle, kvádr 3 úhly otáčení x, y, z Lze různě natáčet a měnit

  10. Elipsa • Buď chceme celou elipsu nebo jen výseč, pak zadáme velikost úhlu na začátku (obr. zelená barva)a na konci(obr.modrá barva)

  11. Hvězda / n-úhelník • Navolíme počet rohů, poměr paprsku , zaoblení a náhodné • Ikona štětec – obnovení původního tvaru

  12. Spirála • K vytváření různých ornamentů • Zvolíme si na liště kolik má mít otoček, soustřednost a vnitřní poloměr • Ikona štětce vrací vše do původního stavu soustřednost Vnitřní poloměr

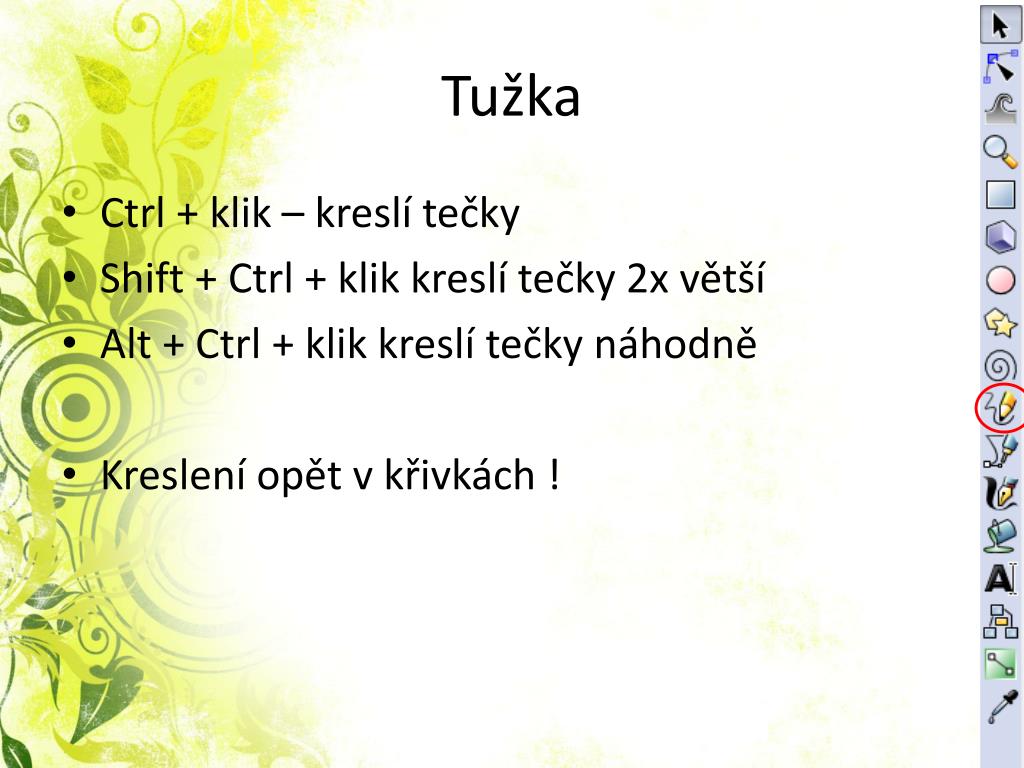

  13. Tužka • Ctrl + klik – kreslí tečky • Shift + Ctrl + klik kreslí tečky 2x větší • Alt + Ctrl + klik kreslí tečky náhodně • Kreslení opět v křivkách !

  14. Pero • Kreslíme béziérové křivky • nebo nějaké objekty – spojené

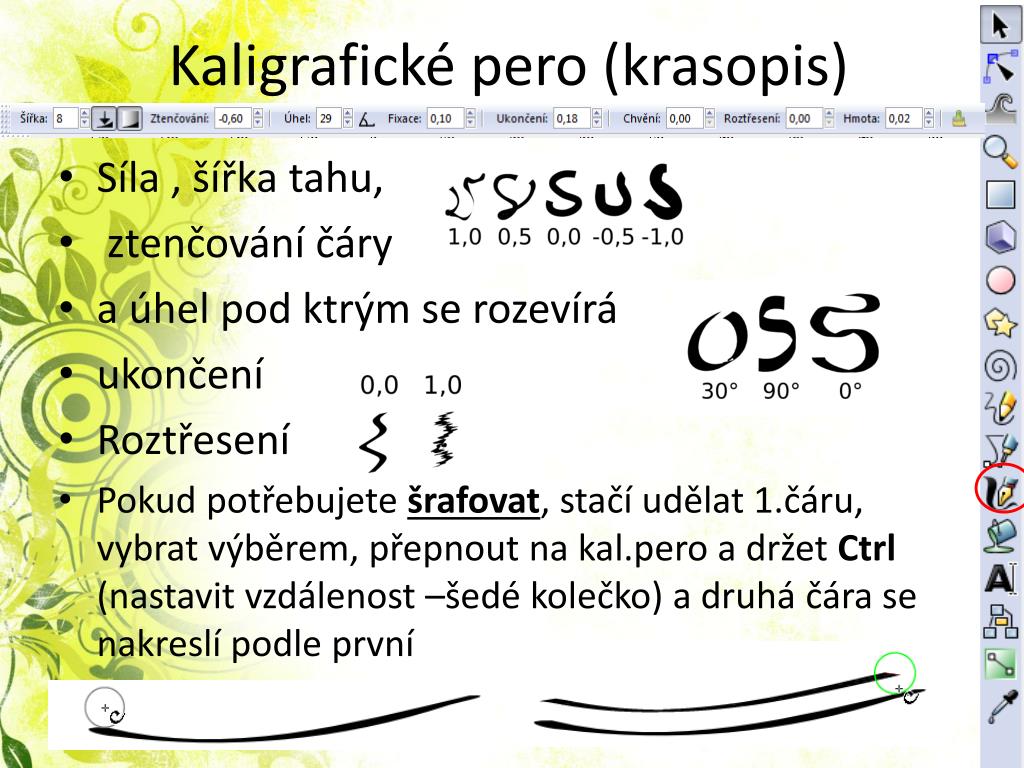

  15. Kaligrafické pero (krasopis) • Síla , šířka tahu, • ztenčování čáry • a úhel pod ktrým se rozevírá • ukončení • Roztřesení • Pokud potřebujete šrafovat, stačí udělat 1.čáru, vybrat výběrem, přepnout na kal.pero a držet Ctrl (nastavit vzdálenost –šedé kolečko) a druhá čára se nakreslí podle první

  16. Vyplnění • Vybereme si barevný kanál • Práh - Jak velký barevný rozdíl musí být na zastavení s okolím co má vyplnit – výchozí hodnota je 10 % • Nafoune se objekt barvou nebo ztenčí • Můžeme nastavit, že barva ignoruje mezery v hranici, aby se nerozlila tam kam nechceme

  17. Text • Výběr fontu, velikost, zarovnání, tučné, kurzíva, směr psaní • EFEKTY – text : označit text a pak vybrat efekt • Text na křivku

  18. Text na křivku – označit text i křivku pomocí Shift – volba text – text na křivku • Text do tvaru – stejně jen volba – vlít text do rámce

  19. Barevný přechod • Označit objekt a zvolit nástroj pro stínování • Více barev v přechodu – • 2klik na objekt – editor barevných přechodů – přidat zarážku

  20. Kapátko • Určuje zda nabírat obojí - barvu i alfu(průhlednost) pod kurzorem • Pokud byla vybrána průhlednost, přidělí tomu co máme právě vybrané

  21. Buď použijeme nabídku – úpravy....nebo hot keys • KOPÍROVAT – vybereme objekt a Ctrl + C vložení – Ctrl+ V DUPLIKOVAT – Ctrl + D (rovnou se nám objekt i vloží) KLONOVAT – Alt + D – pokud se změní mateřský objekt změní se i jeho klon

  22. Ořez – označit –Objekt – ořez - nastavit • Efekt bubliny • Lze ořez obrázku, fotky

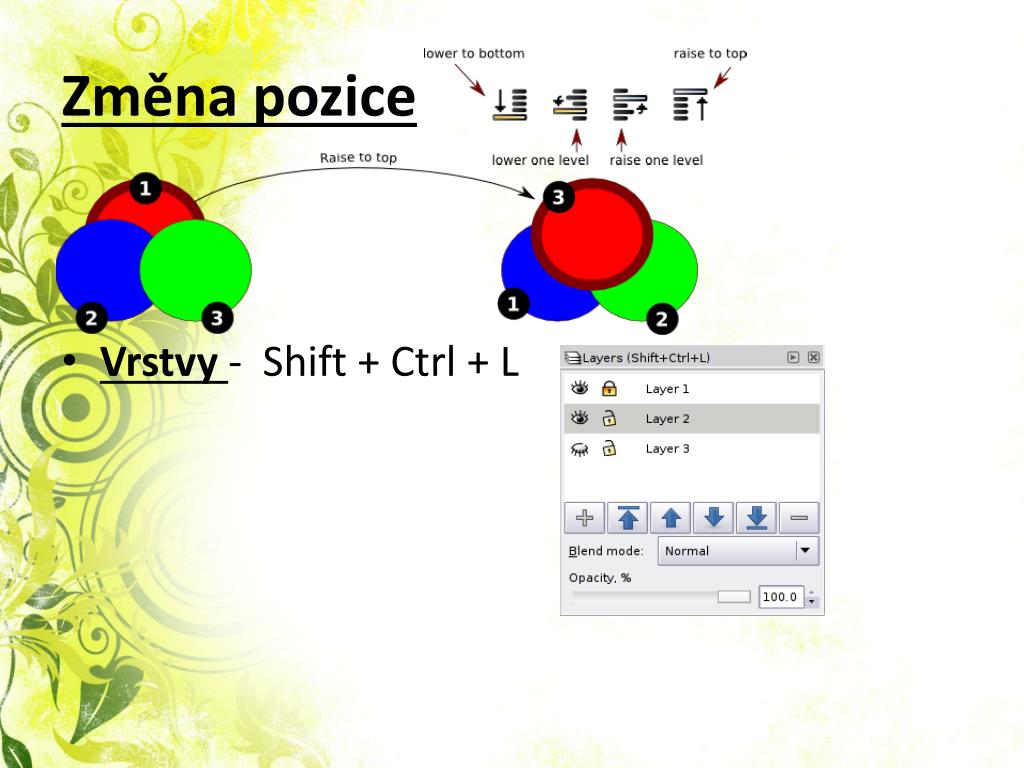

  23. Změna pozice • Vrstvy - Shift + Ctrl + L

  24. Group • Seskupení: označit co chci seskupit buď ikonu nebo Ctrl+ G Odskupit: označit výběr Buď ikonu nebo Shift + Ctrl +G

  25. Paleta výplně a obrysu : • Volba Efekty Např. Vykreslit - Gear

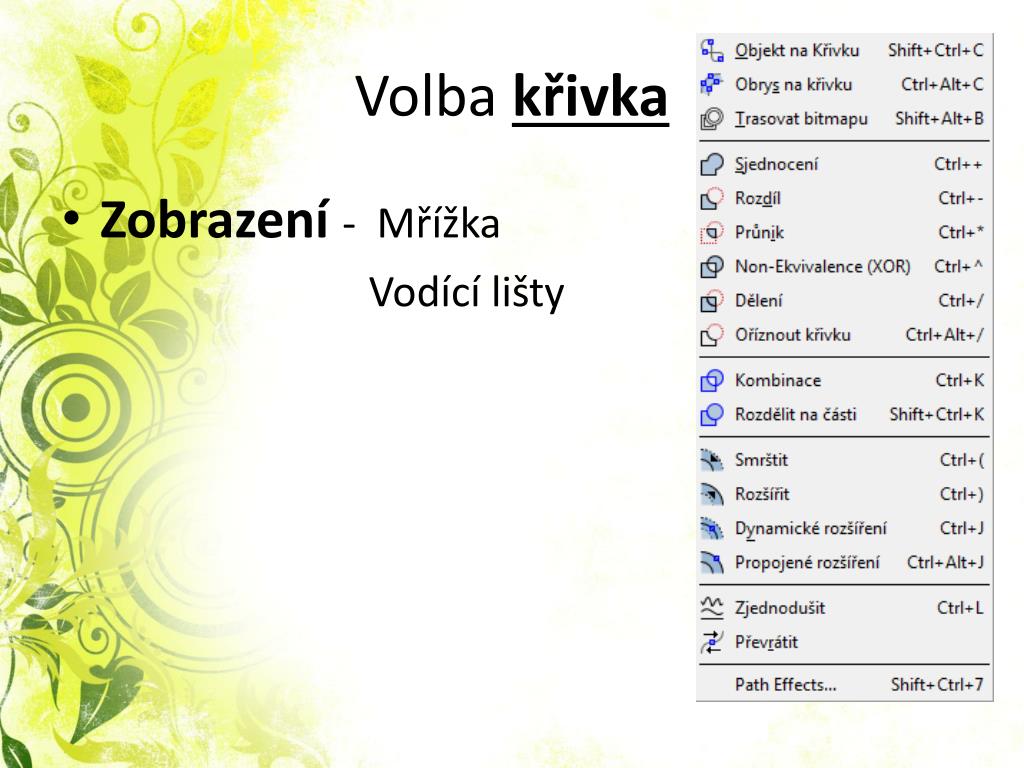

  26. Volba křivka • Zobrazení - Mřížka Vodící lišty
