Microwave Observations of the Atmosphere at Kiruna, Sweden

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Microwave Observations of the Atmosphere at Kiruna, Sweden G. Kopp1, G. Hochschild1, and U. Raffalski2 1Institut für Meteorologie und Klimaforschung, Forschungszentrum Karlsruhe und Universität Karlsruhe 2Institutet för rymdfysik, IRF, Kiruna Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

  2. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Outline • the microwave instrument at IRF Kiruna • ozone measurements • tropospheric water vapour columns • outlook Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

  3. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Kiruna Geographical Location of Kiruna Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

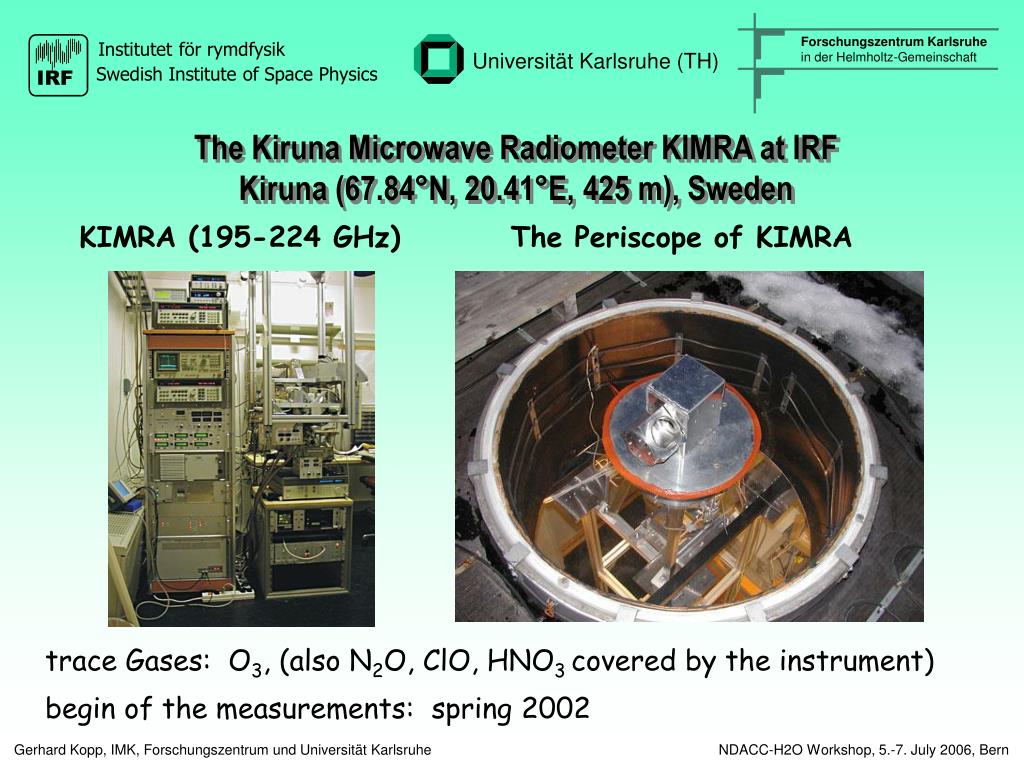

  4. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) The Kiruna Microwave Radiometer KIMRA at IRFKiruna (67.84°N, 20.41°E, 425 m), Sweden KIMRA (195-224 GHz) The Periscope of KIMRAtrace Gases: O3, (also N2O, ClO, HNO3 covered by the instrument)begin of the measurements: spring 2002 Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

  5. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) 300 KIMRA 250 200 150 100 50 0 0 100 200 300 400 500 The Spectral Range 0-500 GHz as Seen From Ground Brightness [K] Frequency [GHz] Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

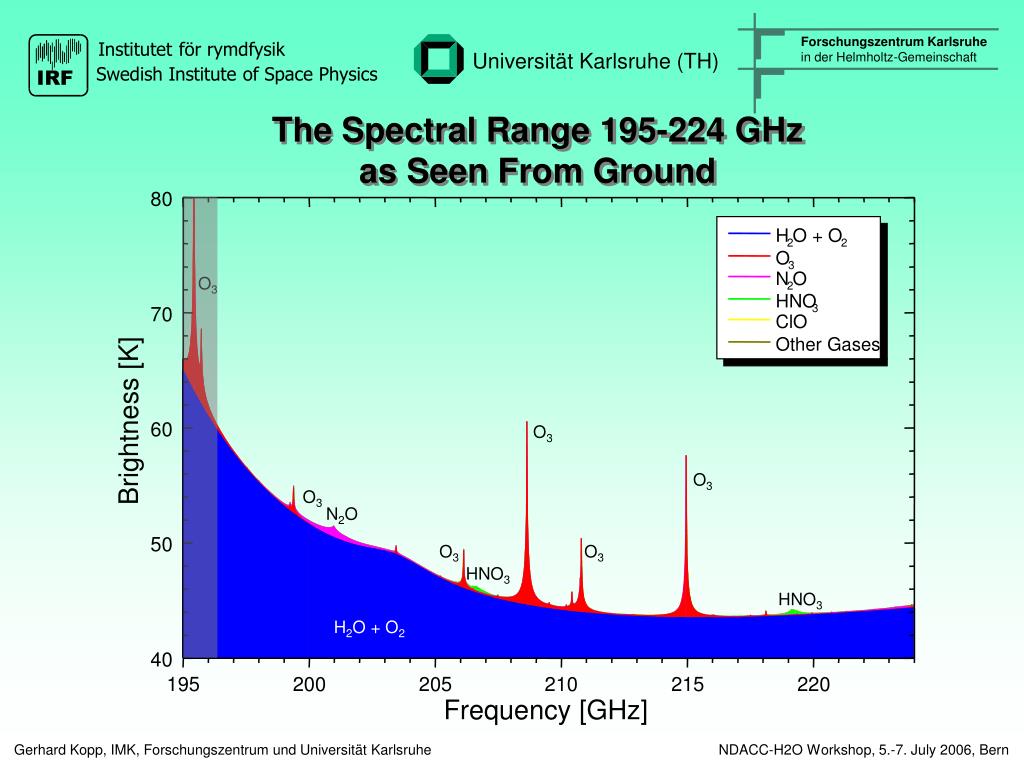

  6. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) 80 H O + O 2 2 O 3 N O O3 2 HNO 3 70 ClO Other Gases Brightness [K] O3 60 O3 O3 N2O 50 O3 O3 HNO3 HNO3 40 195 200 205 210 215 220 Frequency [GHz] The Spectral Range 195-224 GHz as Seen From Ground H2O + O2 Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

  7. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Measurement Fit Ozone Measurement of KIMRA O3 O3 Brightness [K] Frequency [GHz] Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

  8. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Vertical Resolution and Sensitivityof the Retrieved Profiles Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

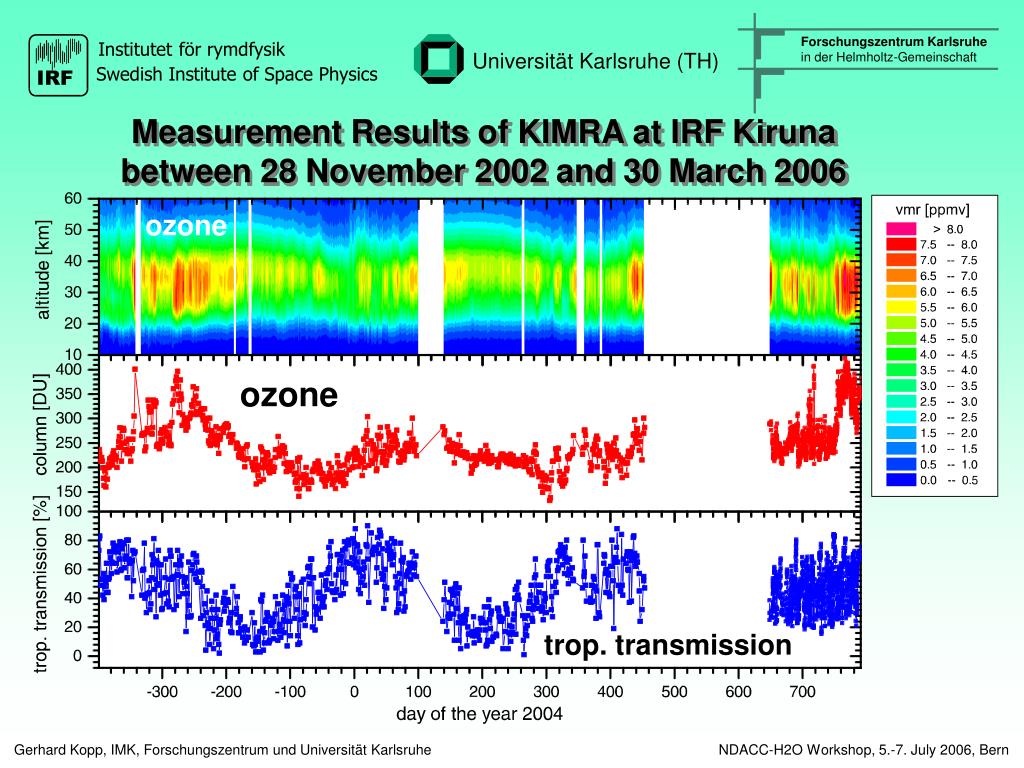

  9. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Measurement Results of KIMRA at IRF Kiruna between 28 November 2002 and 30 March 2006 ozone ozone trop. transmission Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

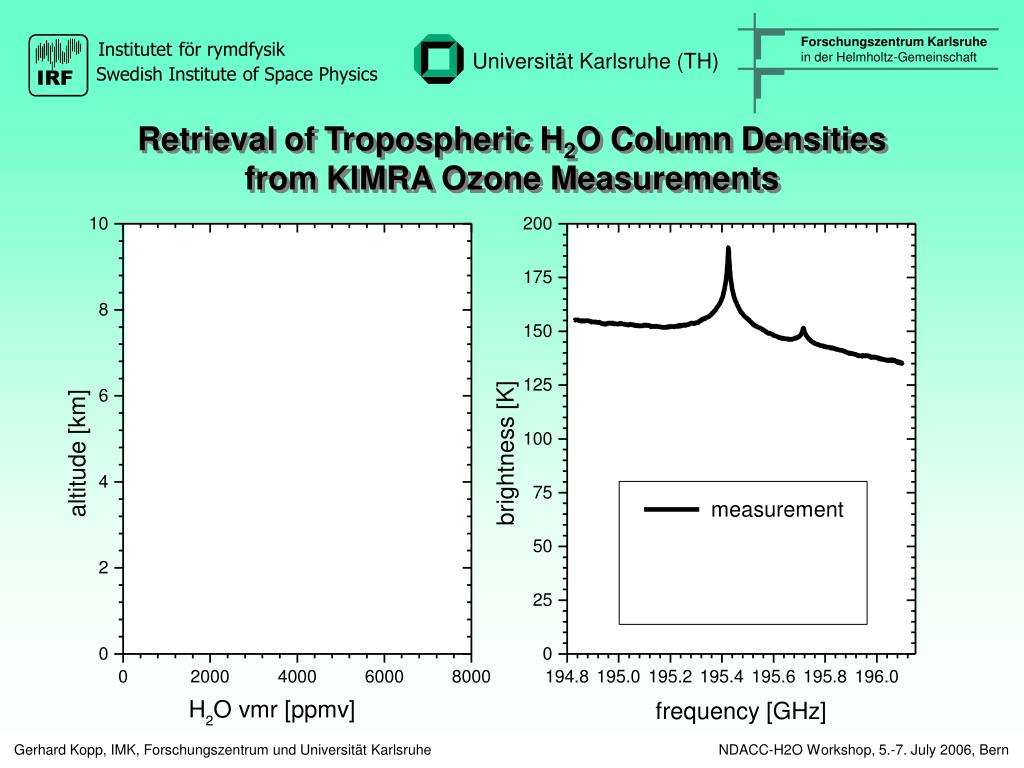

  10. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Retrieval of Tropospheric H2O Column Densities from KIMRA Ozone Measurements Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

  11. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Retrieval of Tropospheric H2O Column Densities from KIMRA Ozone Measurements Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

  12. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Retrieval of Tropospheric H2O Column Densities from KIMRA Ozone Measurements Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

  13. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Retrieval of Tropospheric H2O Column Densities from KIMRA Ozone Measurements Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

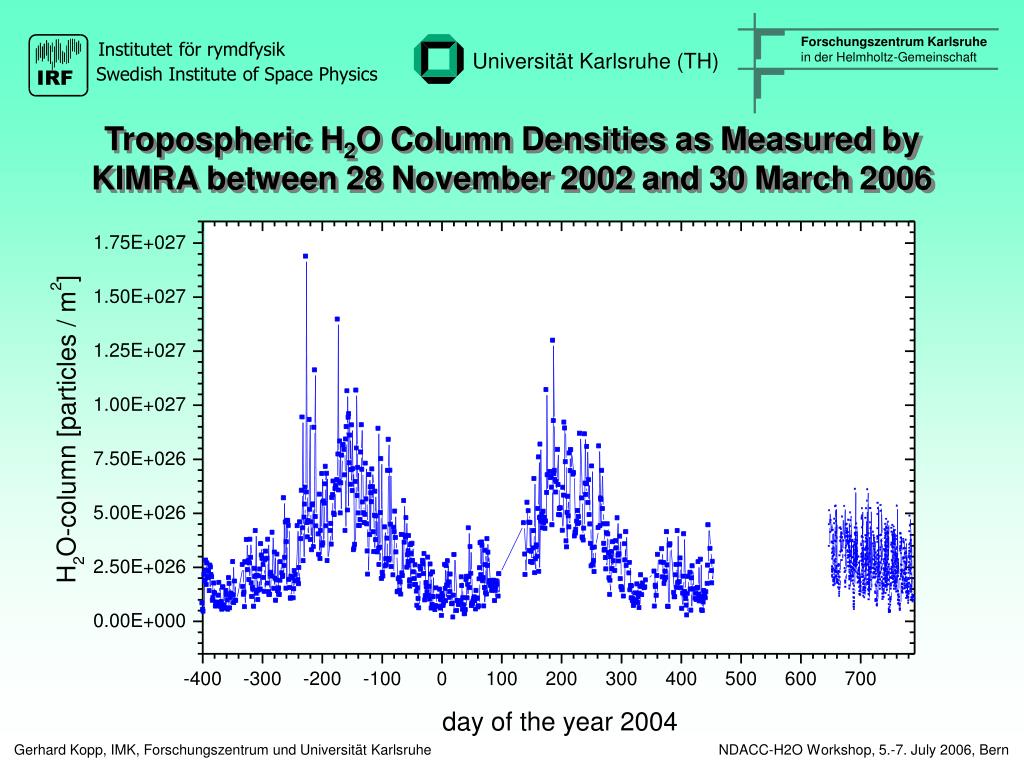

  14. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Tropospheric H2O Column Densities as Measured by KIMRA between 28 November 2002 and 30 March 2006 Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

  15. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Comparison of KIMRA and FTIR H2O Column Densities as Measured at Kiruna FTIR-data courtesy of Isabell Kramer et al., IMK, Forschungszentrum Karlsruhe Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern

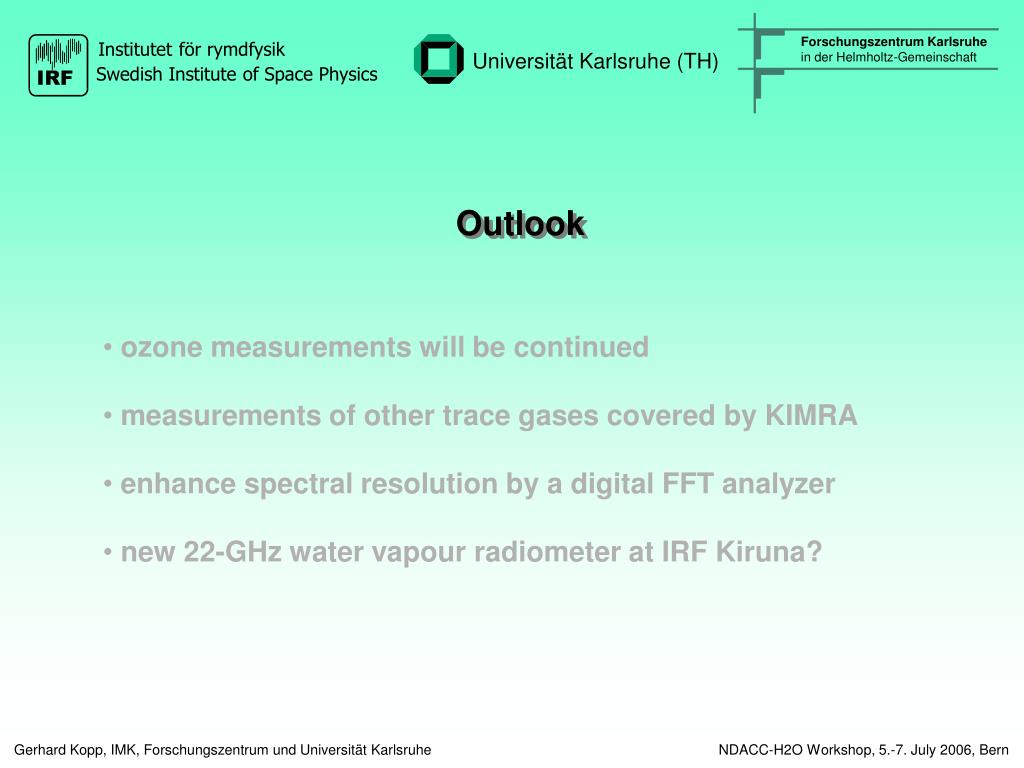

  16. Forschungszentrum Karlsruhe in der Helmholtz-Gemeinschaft Institutet för rymdfysik Swedish Institute of Space Physics IRF Universität Karlsruhe (TH) Outlook • ozone measurements will be continued • measurements of other trace gases covered by KIMRA • enhance spectral resolution by a digital FFT analyzer • new 22-GHz water vapour radiometer at IRF Kiruna? Gerhard Kopp, IMK, Forschungszentrum und Universität Karlsruhe NDACC-H2O Workshop, 5.-7. July 2006, Bern
