文字輸入與編輯

文字輸入與編輯 第七單元高苑科技大學土木工程系張家齊

AutoCAD使用文字概說 • 中文CAD未設定中文字型前，沒中文字 • 單行文字可以（Text）或（Dtext）指令設定 • 文字型態以（Style）指令設定 • 長文件的輸入 • 多行文字（Mtext）輸入或匯入文字(含用外部文字檔) • 可以插入物件（Insertobj）設定之 • 文字編修 • ddedit(ED) (逐一編修) • 性質(Property)按鈕

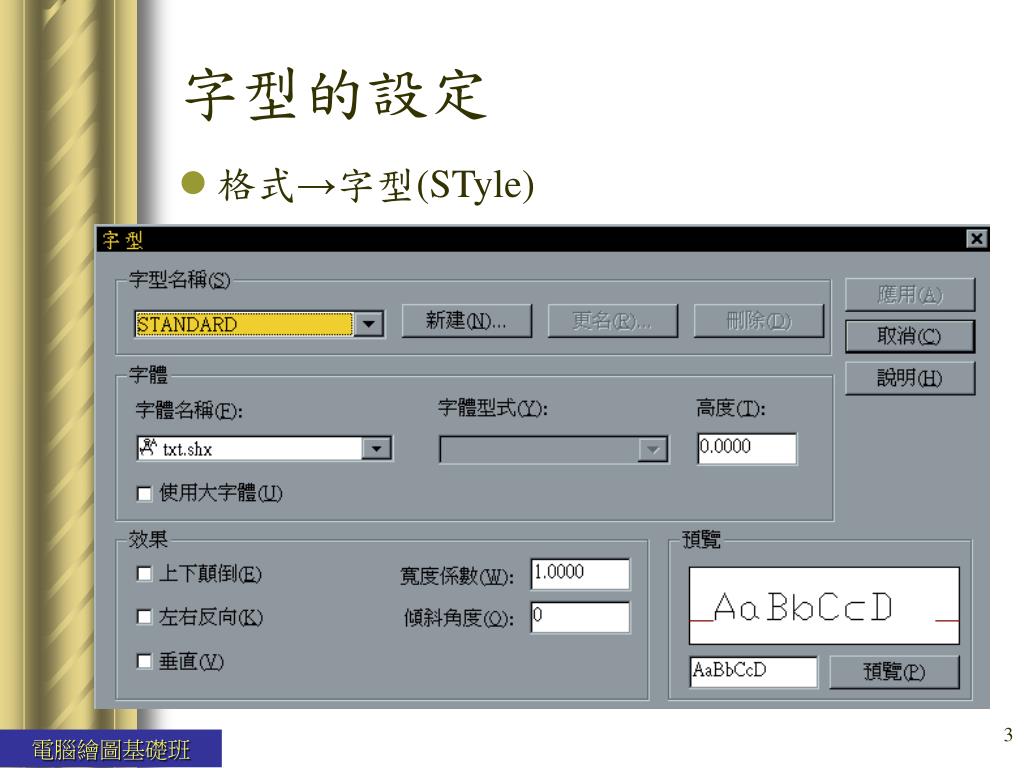

字型的設定 • 格式→字型(STyle)

字型設定注意事項 • 字型名稱可輸入中文字 • AutoCAD可接受的字體檔有下列幾種：

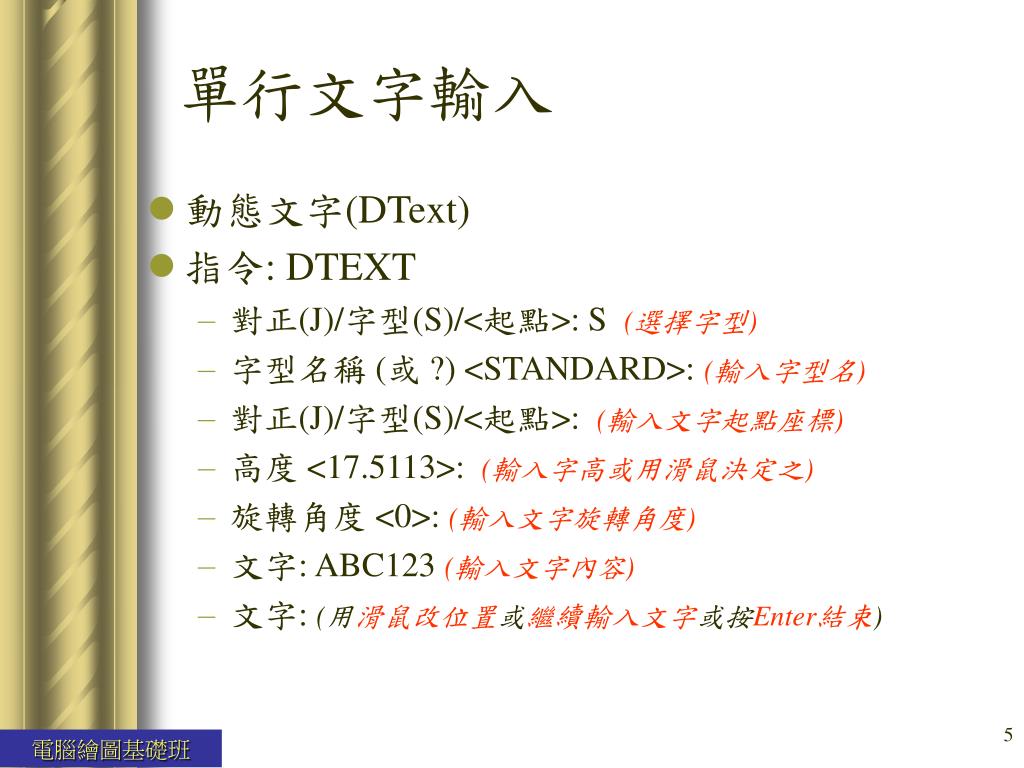

單行文字輸入 • 動態文字(DText) • 指令: DTEXT • 對正(J)/字型(S)/<起點>: S (選擇字型) • 字型名稱 (或 ?) <STANDARD>: (輸入字型名) • 對正(J)/字型(S)/<起點>: (輸入文字起點座標) • 高度 <17.5113>: (輸入字高或用滑鼠決定之) • 旋轉角度 <0>: (輸入文字旋轉角度) • 文字: ABC123 (輸入文字內容) • 文字: (用滑鼠改位置或繼續輸入文字或按Enter結束)

文字的對正 • 指令: DText • 對正(J)/字型(S)/<起點>: J • 對齊(A)/填入(F)/中心(C)/中央(M)/右(R)/左上(TL) /中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR) /左下(BL)/中下(BC)/右下(BR): 若給定範圍要填滿字的時候，可用「對齊」或「填入」「對齊」會保持字的縱寬比，但無法設定字高「填入」可設定字高，但縱寬比無法保持

單行文字(靜態文字) • Text (指令用法大部份和DText相同) • 特殊控制碼 %%nnn 畫Ascii Code為nnn的符號. %%o 後面文字加或少頂線設定（toggle） %%u 後面文字加或少底線設定（toggle） %%d 寫出角度符號 %%p 寫出正負號 ± %%c 加上直徑  的符號 %%% 寫上百分比符號

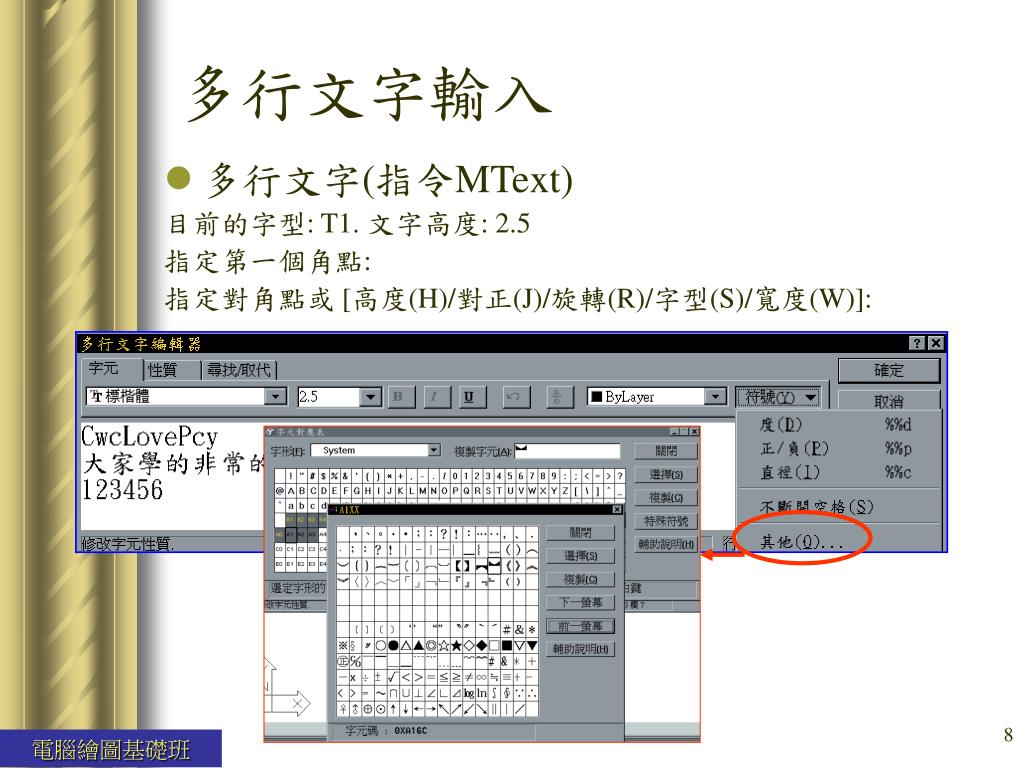

多行文字輸入 • 多行文字(指令MText) 目前的字型: T1. 文字高度: 2.5 指定第一個角點: 指定對角點或 [高度(H)/對正(J)/旋轉(R)/字型(S)/寬度(W)]:

多行文字輸入 設定對正方式

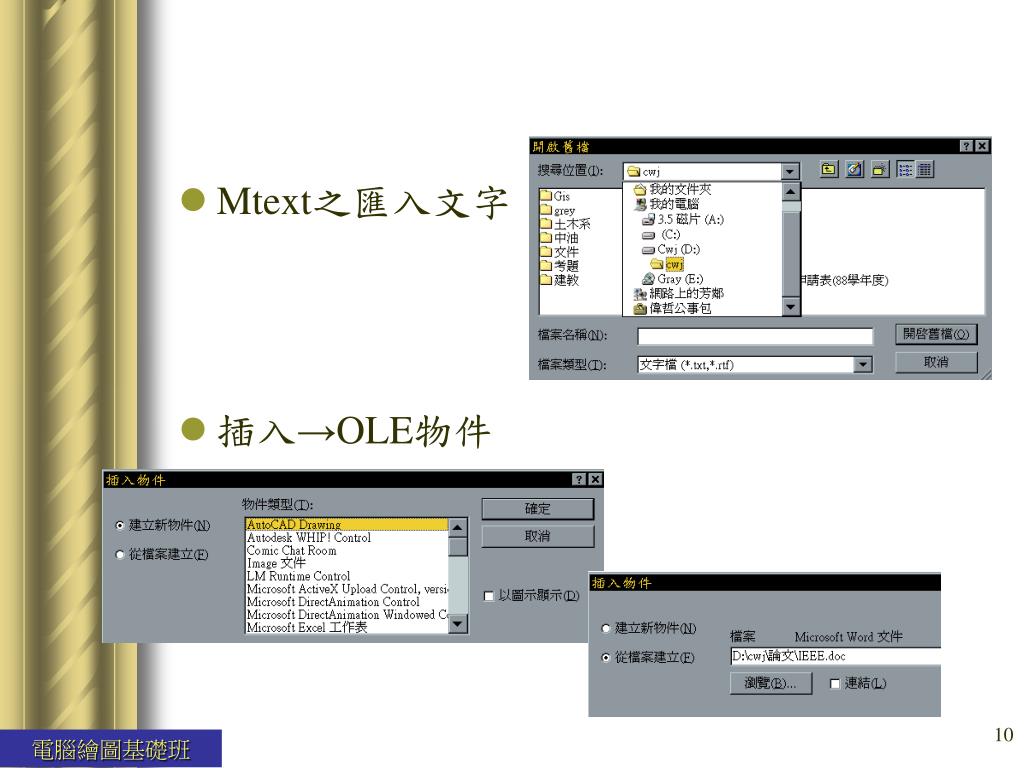

Mtext之匯入文字 • 插入→OLE物件

文字編輯ddedit(ED) • 指令: ddedit <選取一個註解物件>/退回(U): (選要修改文字，如下圖) <選取一個註解物件>/退回(U): (按Enter結束，或繼續選取要修改的下一個文字) 如果選取的是Mtext所產生的文字，則會出現Mtext對話框

堆疊文字 • 欲輸入如下的分數型式（堆疊文字） • 需在「多行文字」的指令下設定。 • 輸入5/32-32 • 選取5/32，按下「堆疊/取消堆疊」按鈕即可顯現 • 若輸入5#32，會如何？ • 若輸入5/32^，又會如何？請試試看！

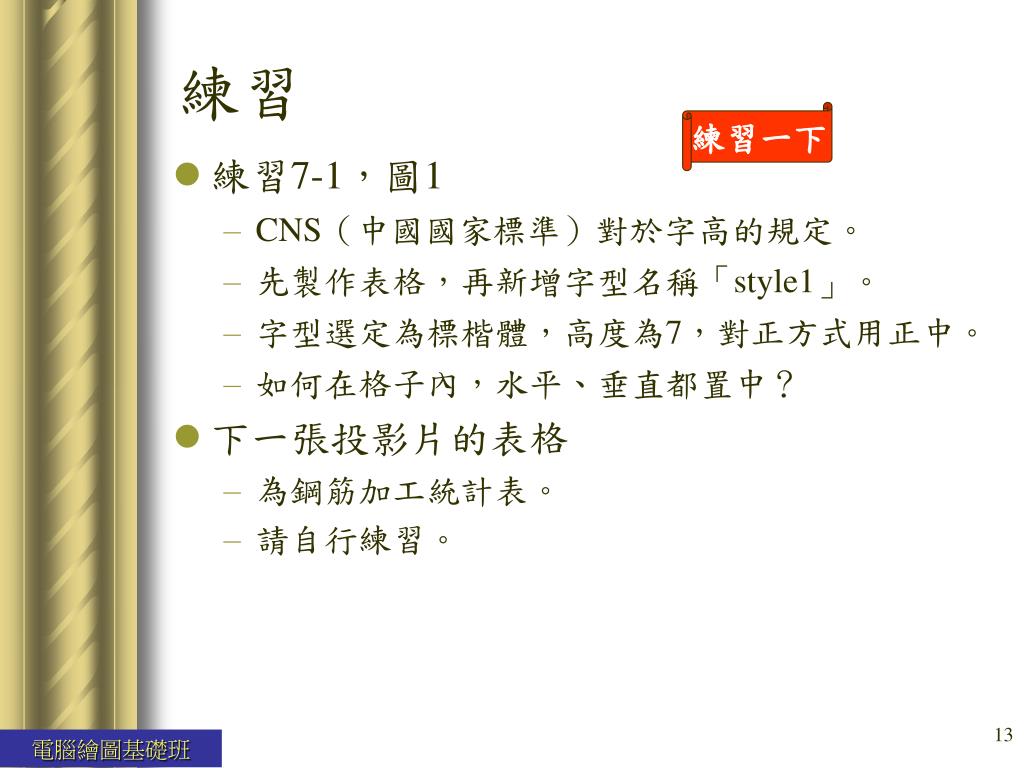

練習練習一下 • 練習7-1，圖1 • CNS（中國國家標準）對於字高的規定。 • 先製作表格，再新增字型名稱「style1」。 • 字型選定為標楷體，高度為7，對正方式用正中。 • 如何在格子內，水平、垂直都置中？ • 下一張投影片的表格 • 為鋼筋加工統計表。 • 請自行練習。
