Automatizace sestavení Atlasu erozního smyvu a transportu splavenin ve velkých povodích

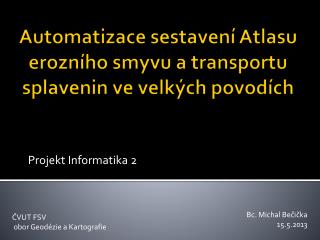

1. Projekt Informatika 2 Automatizace sestavení Atlasu erozního smyvu a transportu splavenin ve velkých povodích Bc. Michal Bečička 15.5.2013 ČVUT FSV obor Geodézie a Kartografie

2. Úvod • Atlas - Prezentace výsledků projektu NAZV QI102A265 • Kontaktní osoba doc. Ing. Josef Krása Ph.D.

3. Rozsah map • 58 povodí v nespojitých shlucích • Tvorba atlasu – ToolbarDataDrivenPages • 1 indexová vrstva gridu nevhodná

4. Nástroj pro tvorbu gridu • Rozdělí povodí po sekcích = spojité shluky • Pro každou sekci vytvoří vhodně umístěný grid • Mapové listy jednoznačně pojmenuje • K jednotlivým povodím vygeneruje jejich rozsah mapových listů • Připravý vrstvy pro tvorbu přehledky • Vytvoří finální vrstvu gridu

5. Nástroj pro tvorbu gridu

6. Výsledný grid

7. Nástroj pro generalizaci • Generalizována byla hodnota splavenin [t/rok] • Vrstva vodních toků • Provedena kategorizace • Přidán atributový sloupec • Plněn podle hodnot v externí tabulce • 5 kategorií podle hodnot splavenin

8. Ukázka skriptu – načtení hodnot z externí tabulky • path = arcpy.GetParameterAsText(0) • arcpy.MakeFeatureLayer_management(path, "layer") • arcpy.AddIndex_management ("layer", "HydroID") • arcpy.AddJoin_management("layer", "HydroID", table, "Riverid") • fieldList = arcpy.ListFields(path, 'category') • if (len(fieldList) != 1): • arcpy.AddField_management(path, 'category', 'SHORT') • rows= arcpy.SearchCursor("layer") • stack=[] • forrow in rows: • value=row.getValue('projectriversediment$.Sediment outputriver') • stack.append(value) • delrows, row

9. Generace mapových listů • Pomocí funkcí toolbaruDataDrivenPages • Umístění prvků definováno ručně v Layout view • Využito dynamických prvků • Příklad dynamického textu: <dyn type="page" property="name"/>

10. ToolbarDataDrivenPages

11. Výsledky – vzorová povodí

12. Výsledky • Mapový list

13. Výsledky – detail dynamických prvků

14. Výsledky- detail dynamických prvků
