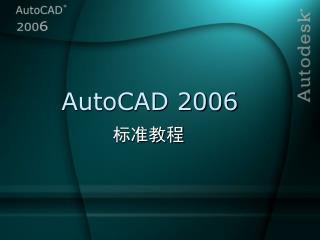

  1. AutoCAD 2006 标准教程

  2. 第十一章 共享AutoCAD数据和协同设计 • 样板图形文件 • AutoCAD设计中心 • 外部参照技术 • 链接和嵌入数据(OLE) • CAD标准 • 电子传递 • 保护和签名图形 • 发布图形集

  3. 样板图形文件 • 样板图形文件的概念 • 样板图的作用与内容 • 样板图的创建与使用

  4. 样板图形文件的概念 • 手工设计绘图通常都要在标准大小的图纸上进行。大多数情况下,我们所用的都是印有图框和标题栏的标准图纸,也就是将图纸界线、图框、标题栏等每张图纸上必须具备的内容事先做好,这样既使得图纸规格统一,又节省了绘图者的时间 • AutoCAD也具有类似的功能,即样板图功能,所谓样板图是包含了对图形的一些初始设置和预定义参数的图形文件。

  5. 样板图的作用与内容 包含的内容 • 绘图数据的记数格式和精度 • 绘图区域的范围、图纸的大小 • 栅格、捕捉、正交模式等辅助工具的设置 • 预定义层、线型、线宽、颜色 • 定义文字样式及尺寸标注样式 • 绘制好图框、标题栏和公司标志 • 建立专业符号库(例如:标高、粗糙度,同时加入合适的属性) • 加载所要使用的打印样式表 • 加载所需菜单,调入专业设计程序,定制好工具栏 • 创建所需要的布局 • 惯用的其他约定 • 针对专业或设计项目的工作特点创建的用户化的初始绘图环境。当用户画新图时,就可以在样板图的基础上开始;在一个项目中,所有新图都可以基于同一相关的样板图建立,既减少了重复设置绘图环境的时间,提高了效率,又可以保证专业或设计项目标准的统一。

  6. 基础样板图 • AutoCAD提供了一些样板图形,它们都是以.dwt为后缀的图形文件,存放在AutoCAD 2006的Template文件夹中。其中有4个是AutoCAD基础样板图形,它们是:acadiso.dwt(公制)——含有“颜色相关”的打印样式acad.dwt(英制)——含有“颜色相关”的打印样式acadiso-named plot styles.dwt(公制)——含有“命名”打印样式acad-named plot styles.dwt(英制)——含有“命名”打印样式

  7. 样板图的创建与使用 • 创建样板图的一般步骤1.设置单位2.设置栅格和捕捉3.设置图层4.设置文字样式5.设置标注样式6.创建块符号库7.定义加载打印样式表8.分别创建A0~A5标准布局9.保存为dwt样板图文件 • 使用样板图激活NEW命令,打开【选择样板】对话框,从【选择样板】列表框中即可看到GBJX.dwt。选择它,即可使用

  8. 设计中心 • 设计中心的功用 • 设计中心的启动方法 • 设计中心的工作界面 • 利用设计中心浏览图形资源 • 利用设计中心向图形添加内容 • 利用设计中心查找参考图形文件

  9. 设计中心的功用 • 浏览用户计算机、网络驱动器和 Web 页上的图形内容。例如,图形或符号库 • 查看图形文件中命名对象,例如块和图层的定义,然后将定义插入、附着、复制和粘贴到当前图形中 • 更新或重定义块 • 创建指向常用图形、文件夹和 Internet 网址的快捷方式 • 向当前图形添加内容,例如外部参照、块和填充等 • 在新窗口中打开图形文件 • 将图形、块和填充图案拖拽到工具选项板上以便访问

  10. 设计中心的启动方法 • 【标准】工具栏:【设计中心】按钮 • 下拉菜单:【工具】|【设计中心】 • 命令行:adcenter【Enter】 • 快捷键:Ctrl+2

  11. 设计中心的工作界面 • 树状文件列表 【文件夹】选项卡【打开图形】选项卡【历史记录】选项卡【联机设计中心】选项卡 • 内容区域 • 工具栏

  12. 利用设计中心浏览图形资源 • AutoCAD将那些可以重复利用和共享的图形内容称为设计资源 • 设计中心可以访问、浏览的设计资源包括:图形中的块、标注样式、文字样式、布局、图层、线型、图案填充和外部参照等 • 按住Ctrl键从内容区域中将图形文件图标拖动至绘图区域还可以打开图形

  13. 利用设计中心向图形添加内容 • 添加内容的方法1.将某个项目拖动到某个图形的图形区,按照默认设置(如果有)将其插入2.在内容区域中的某个项目上单击右键,在激活的快捷菜单中选择相应的选项3.双击某个块将显示【插入】对话框,双击某个图案填充将显示【边界图案填充】对话框 • 向图形添加块 • 向图形添加图层、文字样式、尺寸标注样式和表格样式 • 利用设计中心向图形添加填充图案 • 练习:图11-12.dwg 文件11-1.dwg ,文件11-2.dwg文件11-1.pat

  14. 利用设计中心查找参考图形文件 • 使用设计中心的搜索功能可以查找计算机或网络中的图形、填充图案和块等AutoCAD信息,单击设计中心工具栏上【搜索】按钮,打开【搜索】对话框 • 通过【搜索】对话框可以搜索到块、标注样式、文字样式、表格样式、布局、图形、图形和块、线型、填充图案、填充图案文件、图层、外部参照等

  15. 外部参照技术 • 外部参照的概念 • 外部参照技术的特性 • 激活外部参照命令的方法 • 外部参照的使用 • 外部参照的类型与的嵌套 • 外部参照的管理 • 外部参照的绑定 • 外部参照的在位编辑 • 设置外部参照的访问权限

  16. 外部参照的概念 • 所谓外部参照就是把一个图形文件附加到当前工作的图形中,被插入的图形文件信息并不直接加到当前的图形文件中,当前图形只是记录了引用关系 • 插入的参照图形与外部的原参照图形保留着一种“链接”关系,即外部的原参照图形如果发生了改变,被插入到当前图形中的参照图形也将作相应的改变 • 外部参照适用于正在进行中的项目的分工协同合作

  17. 外部参照技术的特性 • 利用外部参照可以用一组子图形来构造复杂的主图形。 • 当每次打开带有外部参照的图形文件时,附加的参照图形反映出参照图形文件的最新版本对于附加的外部参照图形被视为一个整体,可以对其进行移动、复制、旋转等编辑操作。 • 对于附加到当前图形文件中的参照图形,也可直接(而不必回到源图形)对其进行编辑、修改,保存修改后,原参照的图形文件也会更新 • 在一个图形文件中可以引用多个外部参照图形;反之,一个图形文件也可以同时被多人作为外部参照引用 • 引用的外部参照可以嵌套

  18. 激活外部参照命令的方法 • 【参照】工具栏:【外部参照…】按钮 • 下拉菜单:【插入】|【外部参照】 • 命令行:xattach【Enter】 • 下拉菜单:【插入】|【外部参照管理器】,单击【外部参照管理器】对话框中的【附着】按钮

  19. 外部参照的使用 • 练习:文件11-3A.dwg文件11-3B.dwg文件11-3C.dwg

  20. 外部参照的类型与的嵌套 • 附加型:采用附加型的外部参照可以看到多层嵌套附着。即如果B图中参照了C图,那么当A图参照B图时,在A图中既可以看到B图,也可以看到C图。 • 覆盖型:采用覆盖型的外部参照则不可以看到多层嵌套附着。即如果在B图中覆盖参照了C图,那么当B图再被A图参照时,在A图中将看不到C图,也就是在A图中不再关联C图。

  21. 外部参照的管理 • 外部参照管理器的激活方法 1.【参照】工具栏:【外部参照】按钮2.下拉菜单:【插入】|【外部参照管理器】3.命令行:xref【Enter】 • 外部参照管理器的工具“列表图”和“树状图” 【附着】按钮 【重载】按钮 /【卸载】按钮 【绑定】按钮 【打开】按钮 【发现外部参照于】选项区域

  22. 外部参照的绑定 • 插入外部参照的操作和插入一个文件作为块看起来很相似,插入后都表现为一个整体,其实这两者之间有着本质的区别。因为参照仅仅是插入了一个链接,并没有真正将图形插入进当前图形,而插入块则是将外部文件作为块定义保存在了当前图形中,割裂了与源文件之间的联系 • 当协同设计的过程结束后,宿主文件与外部参照文件不再仅需要这样一种链接关系,可以将外部参照直接绑定进来割裂与源文件的联系,使它成为宿主文件的一部分 • 使用【外部参照管理器】中的【绑定】按钮 可以完成绑定 • 外部参照绑定进来后,就已经不依赖源文件的存在而存在了,但是从图层的名称上依然能知道源文件的名字

  23. 外部参照的在位编辑 • 和块的特性一样,外部参照也可以进行在位编辑,所谓在位编辑就是指可以在当前文件中直接编辑插入进来的外部参照,保存修改后,参照的源文件也会更新 • 激活外部参照的在位编辑的方法 【参照编辑】工具栏:【在位编辑参照】按钮下拉菜单:【工具】|【外部参照和块在位编辑】|【在位编辑参照】命令行:refedit【Enter】直接双击外部参照图形 • 练习:图11-30,文件11-3B.dwg,文件11-3C.dwg

  24. 设置外部参照的访问权限 • 如果不想别人在位编辑自己的图纸,但又允许别人参照它,可以设置外部参照的访问权限 • 执行【工具】|【选项】菜单项,打开【选项】对话框,选择其中的【打开和保存】选项卡,在【外部参照】选项区域去掉【允许其他用户参照编辑当前图形】复选框,单击【确定】按钮保存设置退出。这样就可以达到禁止他人在位编辑又允许参照自己图形的目的

  25. 链接和嵌入数据(OLE) • 对象链接和嵌入的概念 • AutoCAD中链接和嵌入对象的方式 • 在AutoCAD中链接和嵌入对象 • 向Word中插入AutoCAD对象

  26. 对象链接和嵌入的概念 • 对象链接和嵌入(OLE)是Windows的技术,全称是Object Link Engine • 对象的链接有点像外部参照,是将其它应用程序产生的文件链接到当前应用程序正在编辑的文档中,是对其他文档中信息的一种引用 • 如果修改了原始信息,只需更新链接即可更新包含 OLE 对象的文档 • 也可以将链接设置为自动更新 • 需要在多个文档中使用同样的信息时可以使用链接对象

  27. AutoCAD中链接和嵌入对象的方式 • 使用Windows剪贴板的方法 【标准】工具栏:【复制】按钮下拉菜单:【编辑】|【复制】右键快捷菜单:【复制】命令行:Copyclip【Enter】快捷键:Ctrl+C。 • 插入对象命令【插入点】工具栏:【OLE对象】按钮下拉菜单:【插入】|【OLE对象】命令行:insertobj【Enter】

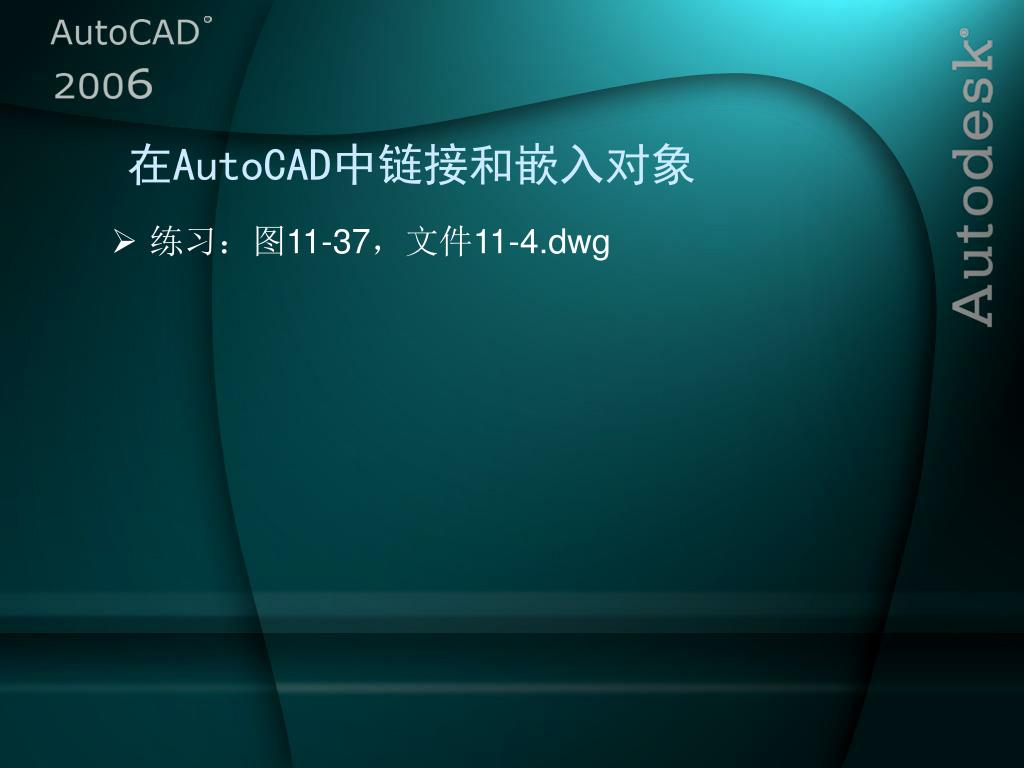

  28. 在AutoCAD中链接和嵌入对象 • 练习:图11-37,文件11-4.dwg

  29. 向Word中插入AutoCAD对象 • 练习:图11-42,文件11-5.dwg

  30. 向Word中插入AutoCAD对象 • 练习:图11-42,文件11-5.dwg

  31. CAD 标准 • CAD 标准的概念 • CAD标准文件的创建 • 附着标准文件并检查标准 • 标准的监督执行

  32. CAD 标准的概念 • 在一个项目组中,为了协调各设计人员的工作,必须要有统一的标准,在设计初期一般是采用样板图技术来规范标准的统一。如果由于没有使用样板图,或设计过程中做了一些违背样板图的设置,从而造成各设计成员绘制好的图纸标准不统一。为维护图纸标准的一致性,可以在设计收图阶段采用CAD标准技术来规范图纸 • 所谓CAD标准就是一个按照行业标准或规范建立的一个AutoCAD文件(.dws),包括标准的图层、颜色、线型、文字样式、尺寸样式、表格样式等 • 在设计过程中,如果当前图形附着了一个这样的标准文件,在新建图层、线型、文字样式、尺寸样式与标准文件中的不一致,而发生冲突时,AutoCAD状态行就会出现即时的气泡通知,告知与标准冲突,立即可以执行标准检查,将冲突修复,从而起到了监督标准执行的作用

  33. CAD标准文件的创建 • CAD标准文件的创建过程既复杂又简单。复杂的是我们需要严密的规划标准文件,将图层、线型、文字样式、标注样式按照符合国标和企业标准进行创建 • 简单的是创建标准文件的操作方法,只需要将创建好的符合标准的dwg或dwt文件另存为dws标准文件即可 • 练习:图11-43,文件11-6.dwg

  34. 附着标准文件并检查标准 • 附着标准文件命令的激活方式 【CAD标准】工具栏:【配置…】按钮下拉菜单:【工具】|【CAD标准】|【配置】命令行:standards【Enter】 • 检查标准命令的激活方式 【CAD标准】工具栏:【检查…】按钮下拉菜单:【工具】|【CAD标准】|【检查】命令行:checkstandards【Enter】在【配置标准】对话框中单击【检查标准】按钮 • 练习:图11-44,文件11-7.dwg

  35. 标准的监督执行 • 标准的监督执行主要依赖于状态栏托盘图标,可以尝试在附着了标准文件的图形中对任何一项图层、标注样式、文字样式、线型的修改,状态栏托盘图标都会弹出“标准冲突”的气泡通知,随时随地的监督着标准的执行 • 练习:图11-50,文件11-8.dwg

  36. 电子传递 • 电子传递的概念 • 电子传递使用方法

  37. 电子传递的概念 • 在协同设计的过程中及设计后期都会有与异地的设计师进行图形交流的需要。以往,是将绘制好的图形文件(.dwg)用E-mail的方式发给对方,当对方在自己的计算机上打开图形时发现:找不到字体、插入的外部参照或图片等。这是由于在发送文件时,只传递了.dwg文件,忽略了AutoCAD关联文件的支持,即字体文件、插入的光栅图像、引用的外部参照源文件、打印样式表等,导致设计伙伴打开文件时出现问题 • 为此,需要利用AutoCAD电子传递技术,将.dwg文件连同其关联的全部支持文件一起打包成一个.zip压缩文件包,或者是自解压的.exe文件

  38. 电子传递的使用方法 • 下拉菜单:【文件】|【电子传递】 • 命令行:etransmit【Enter】 • 练习:图11-52,文件8th floor.dwg

  39. 保护和签名图形 • 图形加密 • 数字签名

  40. 图形加密 • 图形加密技术很常见,AutoCAD的图形加密就是基于口令,即给文件加上密码,知道密码的人就可以打开文件,如果保留图形口令,将其图形发送给异地时,可以防止未授权的人员查看 • 加密主要用于防止图形数据被窃取,加密还可以保护图形信息的机密性,有助于协同设计时图形数据的安全 • 在AutoCAD 2006中对图形文件进行加密的方法非常简单,只需要在保存文件的时候选择【图形另存为】对话框中,执行其中的【工具】|【安全选项】菜单项,即可打开【安全选项】对话框

  41. 数字签名 • 数字签名的概念 • 给文件附加数字签名 • 验证数字签名

  42. 数字签名的概念 • 所谓数字签名就是一个人身份确认的电子形式。它通常由一些专门的机构来颁发,申领数字签名需要一定的费用。 • 如同手写签名一样,数字签名也具有法律效力,一旦签署后就需要对签名的图形文件负责。利用数字签名可以更安全方便地与他人进行协同设计。数字签名具有以下特点:1.数字签名文件的接收方可以确定发送文件的组织或个人是否是真正的文件发送组织或个人2.数字签名可以保证文件签名后不被更改。一旦更改,文件便失效3.签名的文件不会作为无效文件被拒收。文件的签名者也不能以签名是伪造的为由否认对该文件负责

  43. 给文件附加数字签名 • 首先申请数字签名,只需要在保存文件的时候选择【图形另存为】对话框的下拉菜单【工具】|【安全选项】菜单项,就可以弹出【安全选项】对话框,选择其中的【数字签名】选项卡,马上会弹出【无有效的数字ID】对话框,指导如何去获得数字签名 • 已经申请了数字签名,则在【安全选项】对话框中选取【保存图形后附加数字签名】复选框,单击【确定】按钮回到【图形另存为】对话框,单击【保存】按钮可以给保存的文件加上数字签名

  44. 验证数字签名 • 打开附加了数字签名的,AutoCAD弹出一个【数字签名内容】对话框,如果对话框上部图章图案旁边的文字“数字签名有效”和“图形自签名后未被修改”,说明这是一个有效的数字签名 • 如果对话框上部图章图案旁边的文字“数字签名无效”和“无效:图形已被修改”,说明这是一个被人篡改过的图形,数字签名无效 • 练习:图11-61,文件11-9.dwg

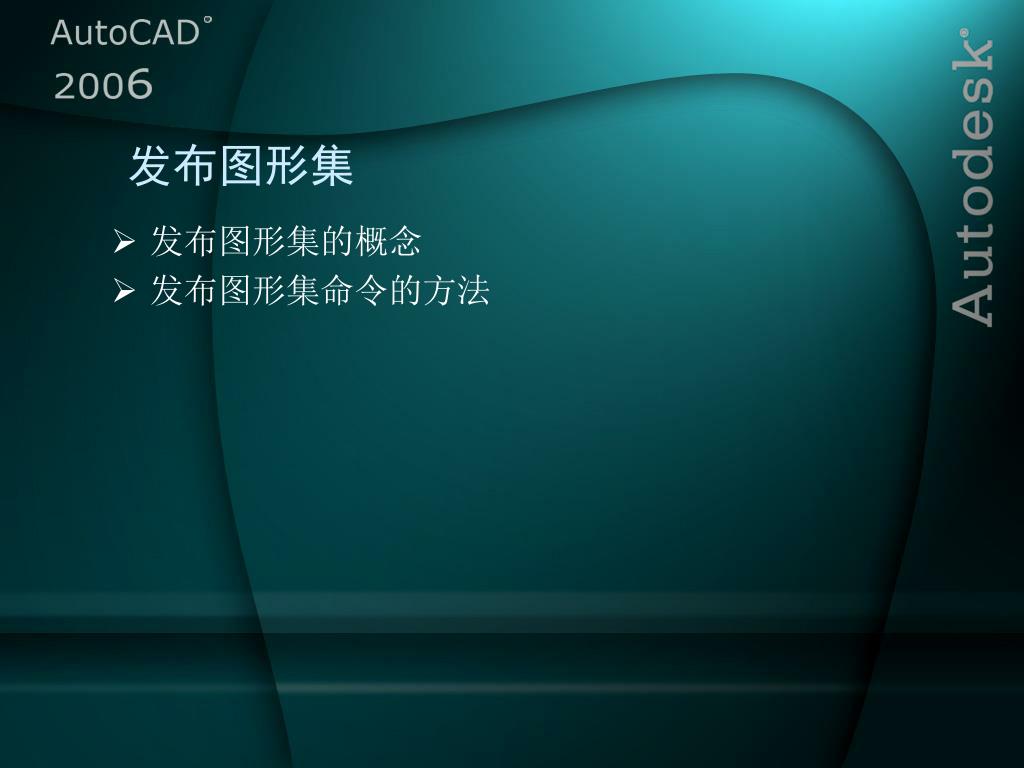

  45. 发布图形集 • 发布图形集的概念 • 发布图形集命令的方法

  46. 发布图形集的概念 • 通过电子打印的方式(.dwf)向对方或更多客户发布图形集,既省却了纸介质,也大大缩短了传递速度 • .dwf格式的文件也是一种矢量形式的图形文件,与其他格式的图形文件不同,它只能阅读,不能修改;相同之处是实时放大或缩小图形显示图形,不影响其显示精度 • AutoCAD中的发布图形集技术可以将一个文件的多个布局,甚至是多个文件的多个布局发布到一个图形集中。这个图形集可以是一个或多个.dwf文件;若涉及到商业机密,还可以为图形集设置口令保护,以便供有关人员查阅 • 对于在异机或异地接收到的.dwf图形集,只要安装了Autodesk Express Viewer浏览器就可以浏览图形,而不必安装AutoCAD软件;若接上打印机,即可将整套的图纸通过这一浏览器打印出来

  47. 发布图形集命令的方法 • 【标准】工具栏:【发布】按钮 • 下拉菜单:【文件】|【发布】 • 命令行:publish【Enter】 • 练习:图11-64,文件8th floor.dwg
