  1. FİLTRE TASARIMI Gİzem kahya 2013

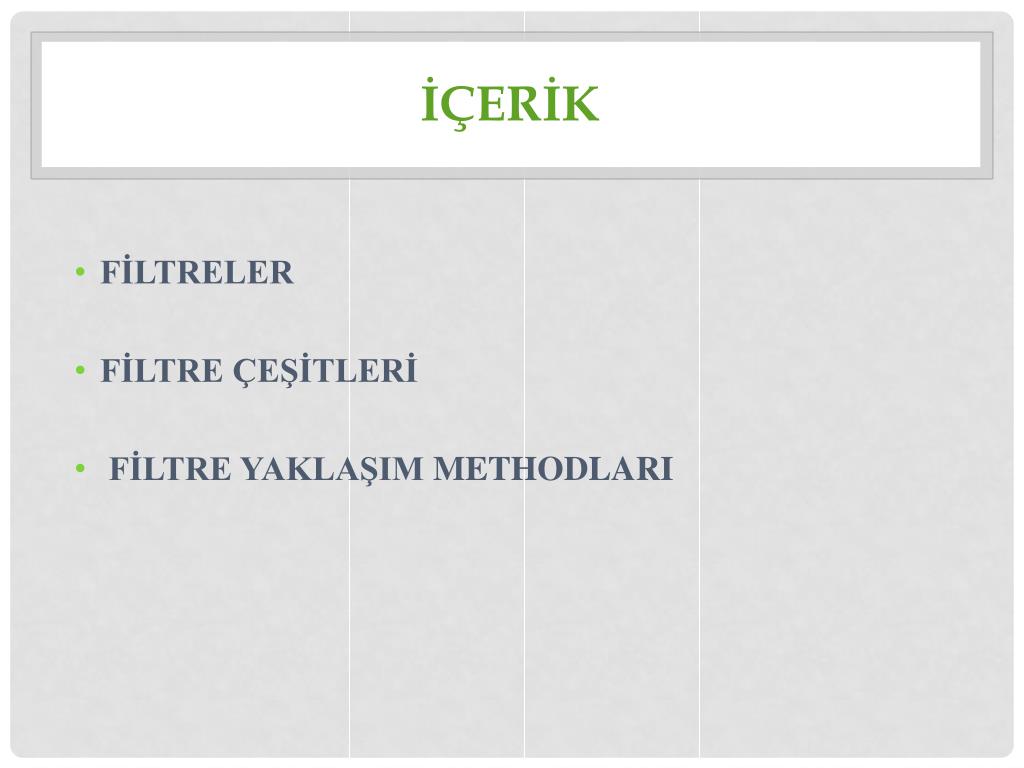

  2. İçerİk • FİLTRELER • FİLTRE ÇEŞİTLERİ • FİLTRE YAKLAŞIM METHODLARI

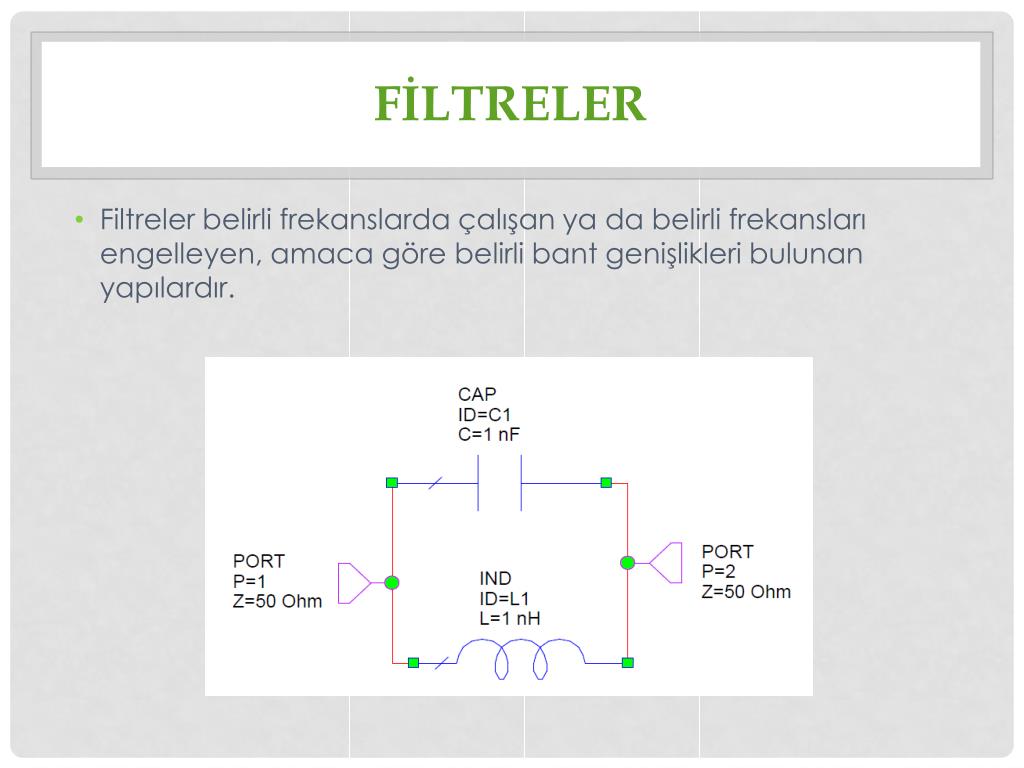

  3. FİLTRELER • Filtreler belirli frekanslarda çalışan ya da belirli frekansları engelleyen, amaca göre belirli bant genişlikleri bulunan yapılardır.

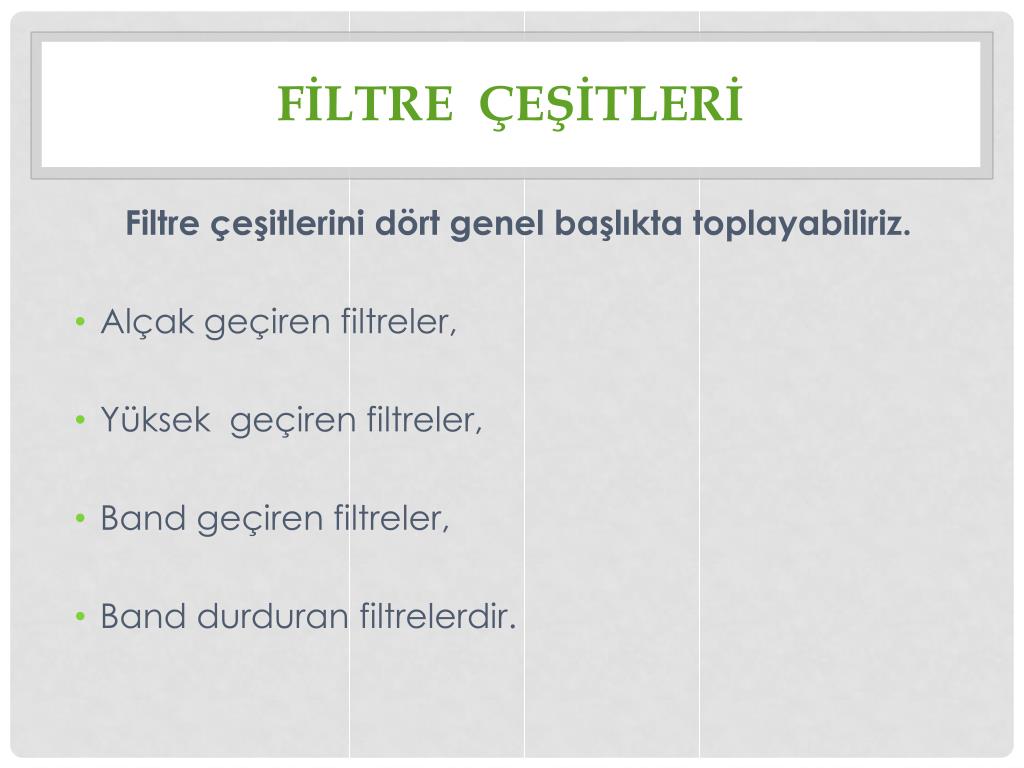

  4. FİltreÇeşİtlerİ Filtre çeşitlerini dört genel başlıkta toplayabiliriz. • Alçak geçiren filtreler, • Yüksek geçiren filtreler, • Bandgeçiren filtreler, • Band durduran filtrelerdir.

  5. AlÇAKGeçİrenFİltreler • Belirtilen kesim frekansından düşük olan frekansları geçiren, kesim frekansından yüksek olan frekansları da zayıflatarak iletimine engel olan filtrelerdir. • İdeal bir alçak geçiren filtre frekans cevabı dikdörtgen şeklinde olmalıdır.

  6. Şekil 1: LC tipi n-parçalı alçak geçiren filtre prototipi

  7. YÜKSEK GeçİrenFİltreler • Seri kapasiteler ve paralel bobinlerin kaskatdizilimi ile gerçeklenirler. • Kesim frekansının üstündeki frekansları geçirip altındaki frekansları sönümlendirerek iletimine engel olan filtrelerdir.

  8. Şekil 2’de yüksek geçiren filtre karakteristiği gösterilmiştir.

  9. Bandgeçİrenfİltreler • Band geçiren filtreler istenilen band aralığındaki frekansları geçirip diğer frekansları engelleyen filtre türüdür.

  10. Band durduran fİLTRE

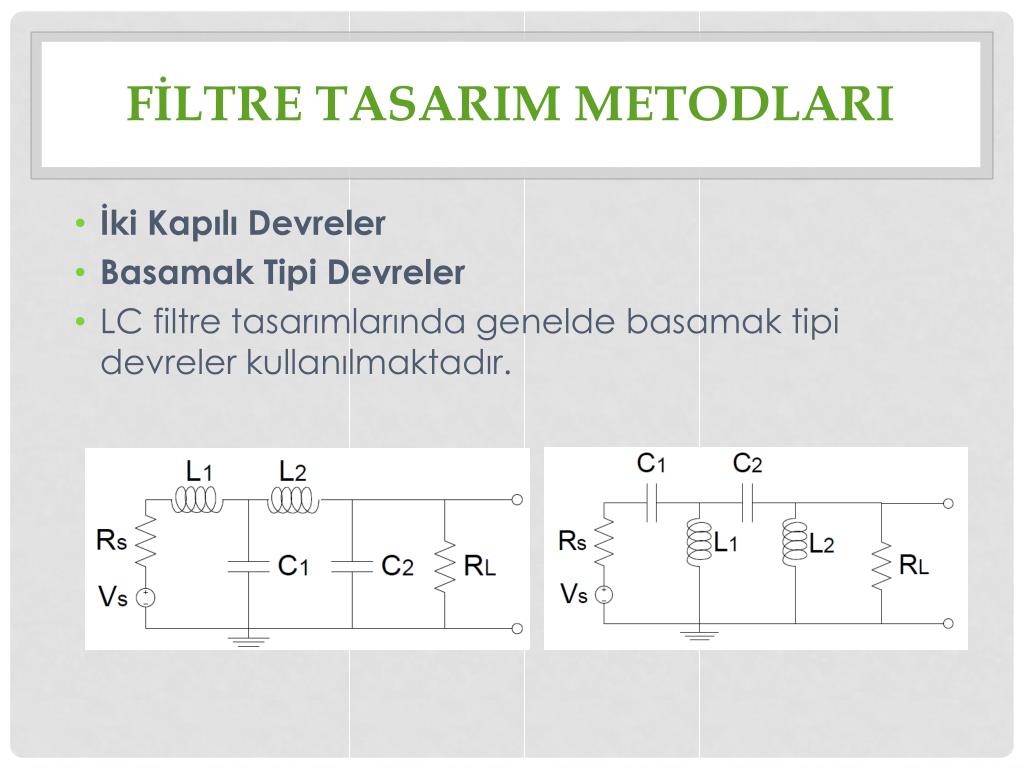

  11. FİltreTasarImMetodlarI • İki Kapılı Devreler • Basamak Tipi Devreler • LC filtre tasarımlarında genelde basamak tipi devreler kullanılmaktadır.

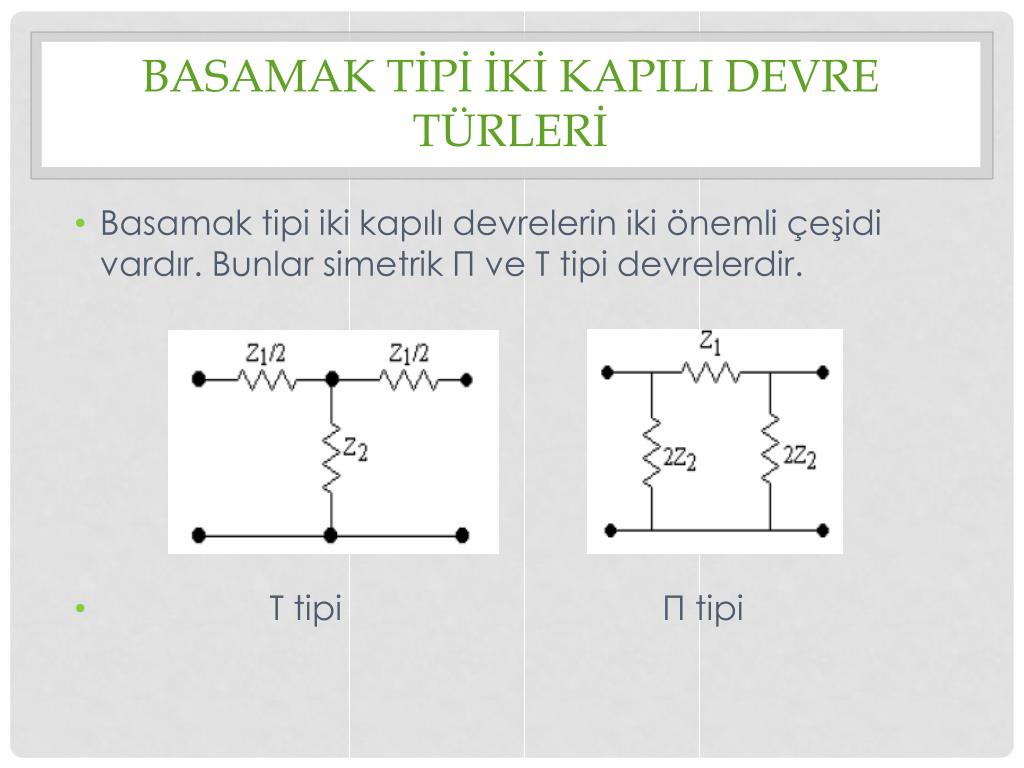

  12. Basamak tİpİİkİkapIlI devre türlerİ • Basamak tipi iki kapılı devrelerin iki önemli çeşidi vardır. Bunlar simetrik П ve T tipi devrelerdir. • T tipi П tipi

  13. FİltreYaklaşImMethodlarI • Butterworth filtresi • Butterworth filtrenin zayıflatması: • W= istenen zayıflama değerinin gerçekleştiği frekans, • kesim frekansı, • n filtrenin derecesidir ya da toplam L ve C sayısıdır.

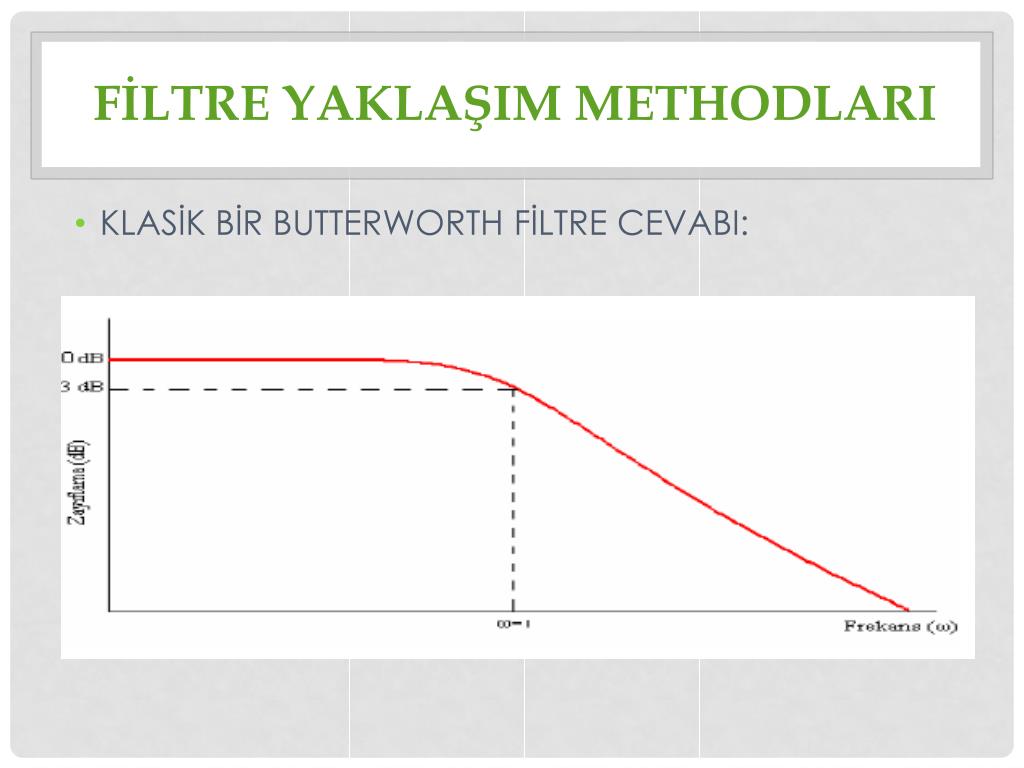

  14. FİltreYaklaşImMethodlarI • KLASİK BİR BUTTERWORTH FİLTRE CEVABI:

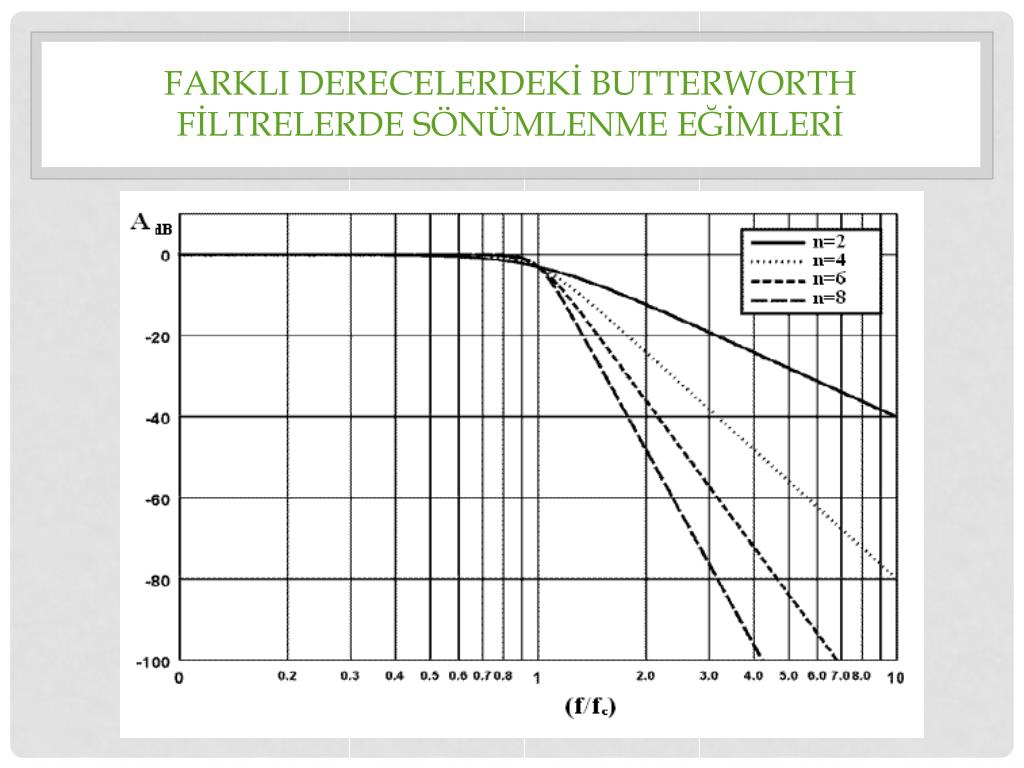

  15. FarklIderecelerdekİButterworthfİltrelerdesönümlenme eğİmlerİ

  16. Chebyshevfİltreler • Yüksek Q değerli filtrelerdir. • Chebyshevfiltrenin zayıflatması: • A (db)=10log[1+] • = n. Dereceden Chebyshevpolinomu

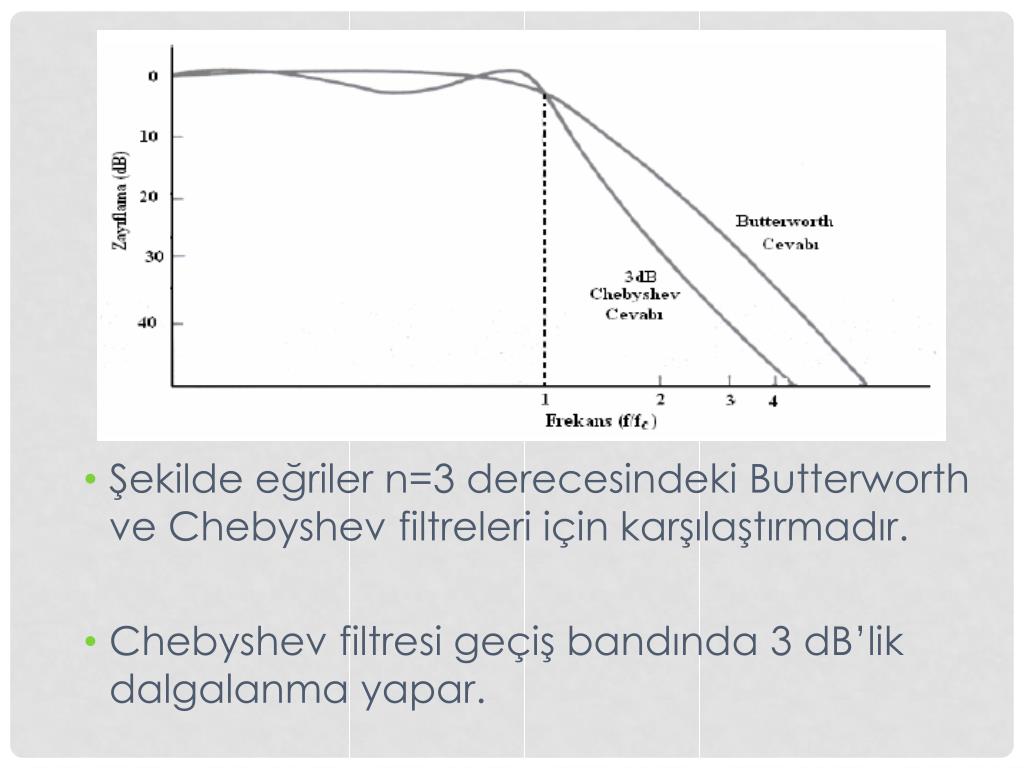

  17. Şekilde eğriler n=3 derecesindeki Butterworth ve Chebyshevfiltreleri için karşılaştırmadır. • Chebyshev filtresi geçiş bandında 3 dB’lik dalgalanma yapar.

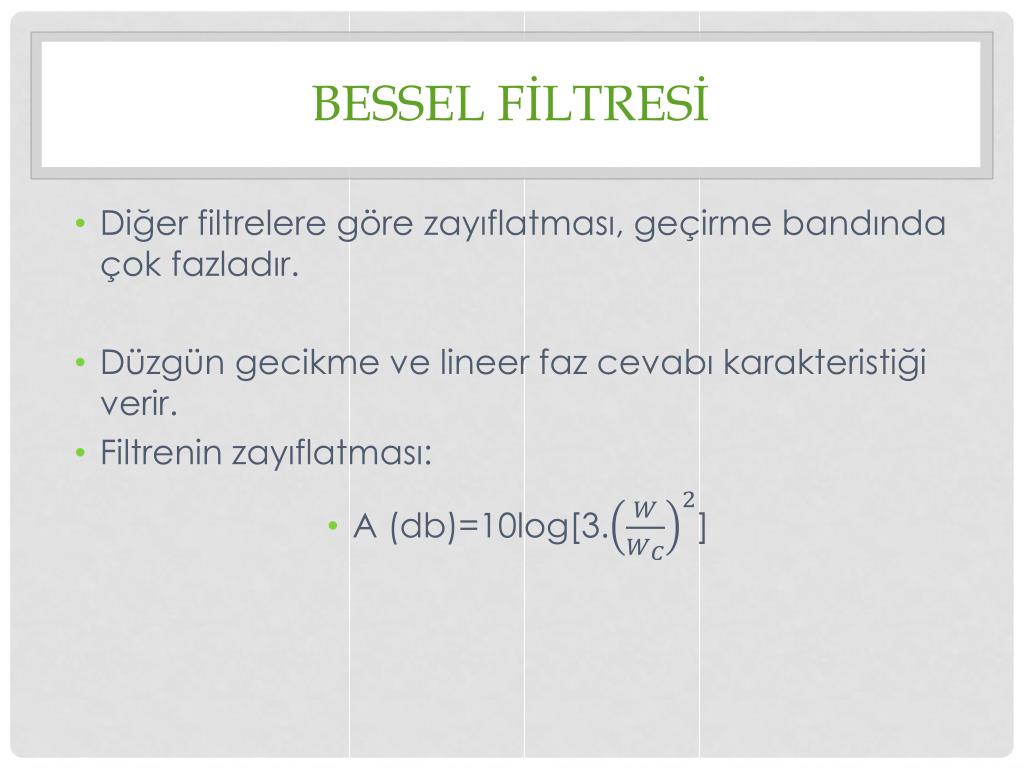

  18. Besselfİltresİ • Diğer filtrelere göre zayıflatması, geçirme bandında çok fazladır. • Düzgün gecikme ve lineer faz cevabı karakteristiği verir. • Filtrenin zayıflatması: • A (db)=10log[3.]

  19. TASARIM AŞAMASI • Tasarlanmak istenen filtrenin derecesi belirlenirken kesim frekansı () ve belirtilen frekansta (f) ne kadar sönüm olması gerektiği kriterleri dikkate alınır. • (|-1) değeri hesaplanarak ilgili grafiklerden istenen sönümle kesiştiği nokta belirlenir. Bu noktaya en yakın olan eğri filtrenin derecesini belirler.

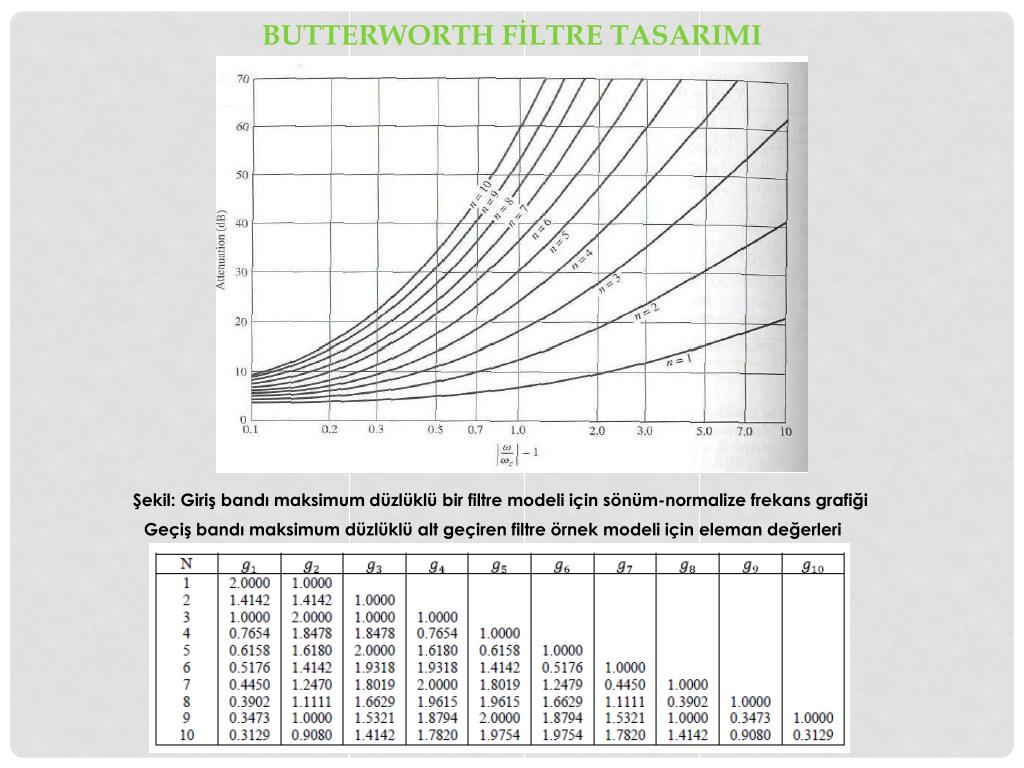

  20. ButterworthfİltretasarImI Şekil: Giriş bandı maksimum düzlüklü bir filtre modeli için sönüm-normalize frekans grafiği Geçiş bandı maksimum düzlüklü alt geçiren filtre örnek modeli için eleman değerleri

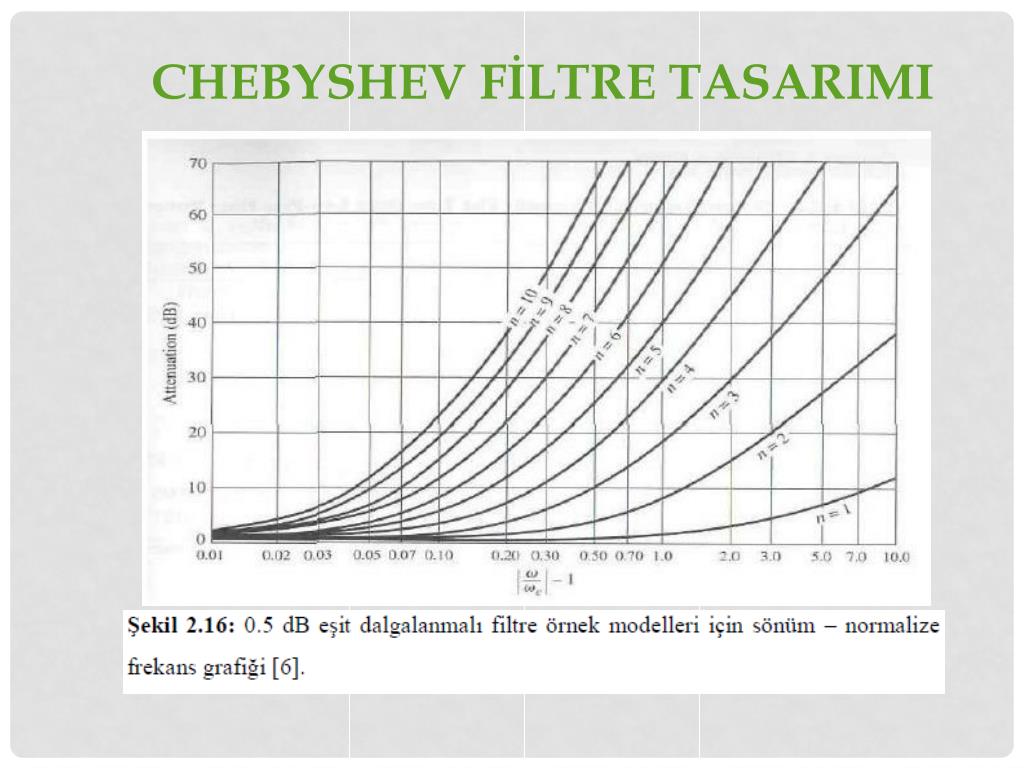

  21. Chebyshevfİltre TASARIMI

  22. KAYNAKLAR • İSTANBUL TEKNİK ÜNİVERSİTESİ ELEKTRİK-ELEKTRONİK FAKÜLTESİ - RF FİLTRE TASARIMLARI VE GERÇEKLENMESİ -BİTİRME ÖDEVİ -RAMİZ ERDEM AYKAÇ • MEHMET FATİH ÇAĞLAR – YÜKSEK FREKANS TEKNİĞİ DERS NOTLARI • RF DESİGN BOOK- CRİS BOWİC
