  1. ELECTRONICA APLICADA I El Transistor Bipolar con Señales Fuertes

  2. AMPLIFICADOR EMISOR COMUN TIPICO Resumen de Datos: Vcc = 15 Volt - RC = 3,9 KOhm RE = 3,3 KOhm - RL = 10 KOhm VCE(sat) = 0,6 Volt R1 = 56 KOhm y R2 = 33 KOhm Verificaciones ya hechas: REST = RC + RE = 7,2 K Rd = RC//RL = 2,8 K ICQ = 1,5 mA - VCEQ = 4,2 Volt Vcemax (CORTE) = ICQ . Rd = 4,2 Volt Vcemax(SATUR) = vCEQ – vCE(sat) = 4,2 – 0,6 = 3,6 Volt Vcemax = 3,6 Volt

  3. POTENCIAS PUESTAS EN JUEGO EN EL AMPLIF. E. C.: INTERPRETACIONES GRÁFICAS: CALCULOS PARA EL EJEMPLO DADO: DEFINICIONES: Potencia Media Entregada por la Fuente: PCC = VCC . ICQ • PCC = 15 . 0,0015 = 22,5 mWatt • Ps = 0,5 . (3,6)2 . 2,8-1 . 10-3 • Ps = 2,3 mWatt • 2,3 • h = --------- . 100 = 12 % • 22,5 Potencia de Salida de Señal (senoidal): Ps = Ic . Vce (valores eficaces) Ps = Icmax . Vcemax . 0,5 Rendimiento de Conversión de Potencia (h): Ps h = ------- . 100 (%) PCC Valor Maximo Teórico: 25 %

  4. PROYECTO DE UN PUNTO Q CENTRADO EN LA R.C.D. Recta Auxiliar VCEQ - VCE(sat) ICQ = --------------------- Rd Punto Q buscado. Analiticamente: VCC - VCE(sat) ICQ = ------------------------ REST + Rd En nuestro Ejemplo: 15 - 0,6 ICQ = ---------------- . 10-3 = 1,44 mA 7,2 + 2,8

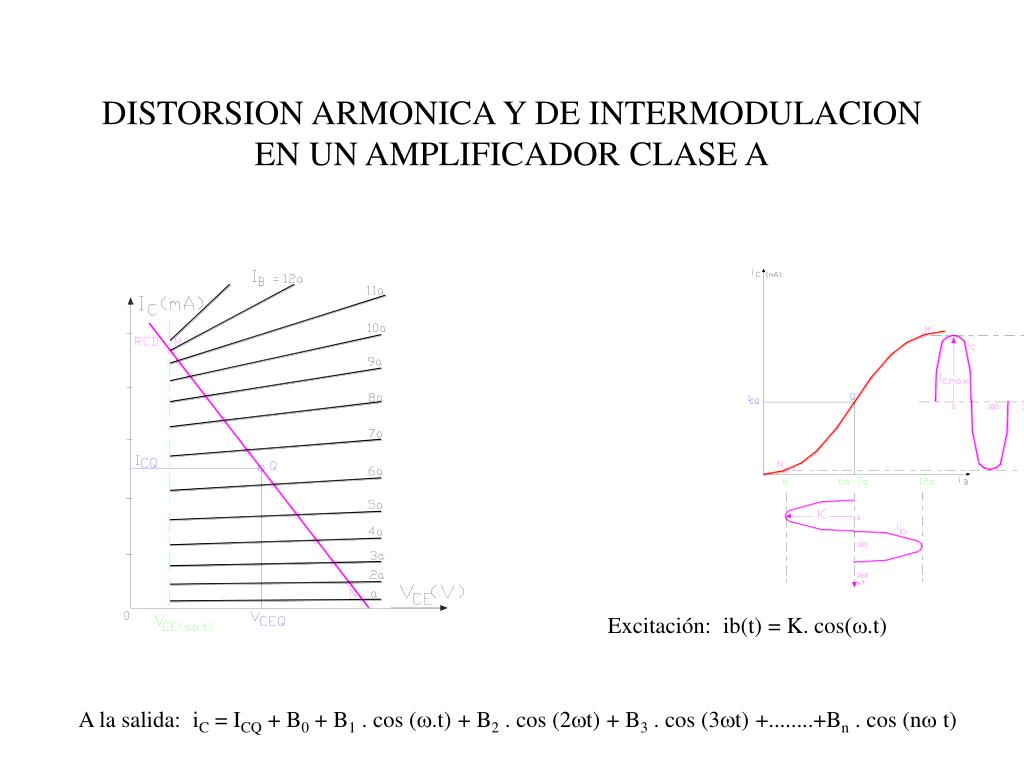

  5. DISTORSION ARMONICA Y DE INTERMODULACION EN UN AMPLIFICADOR CLASE A Excitación: ib(t) = K. cos(w.t) A la salida: iC = ICQ + B0 + B1 . cos (w.t) + B2 . cos (2wt) + B3 . cos (3wt) +........+Bn . cos (nw t)

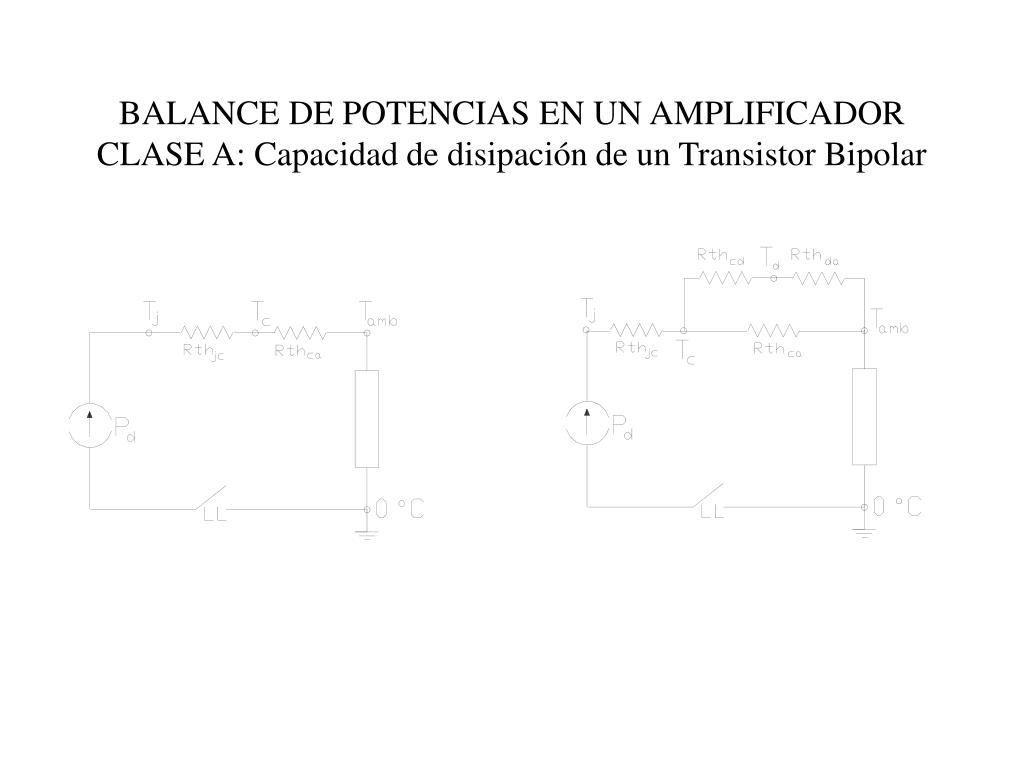

  6. BALANCE DE POTENCIAS EN UN AMPLIFICADOR CLASE A: Capacidad de disipación de un Transistor Bipolar

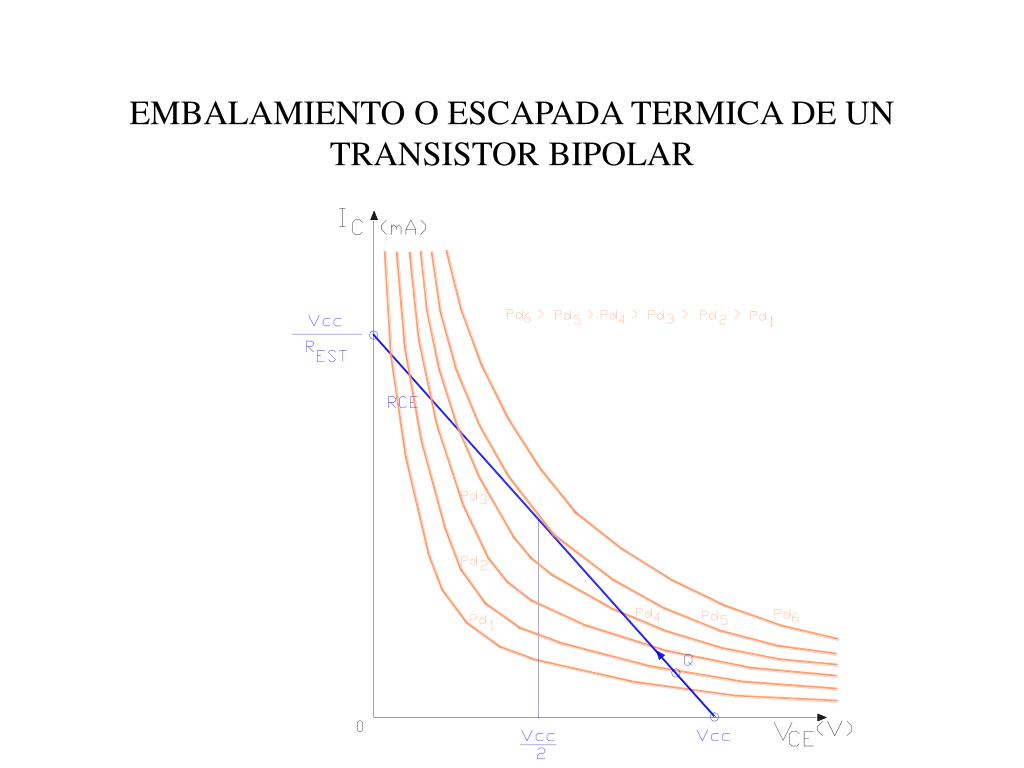

  7. EMBALAMIENTO O ESCAPADA TERMICA DE UN TRANSISTOR BIPOLAR

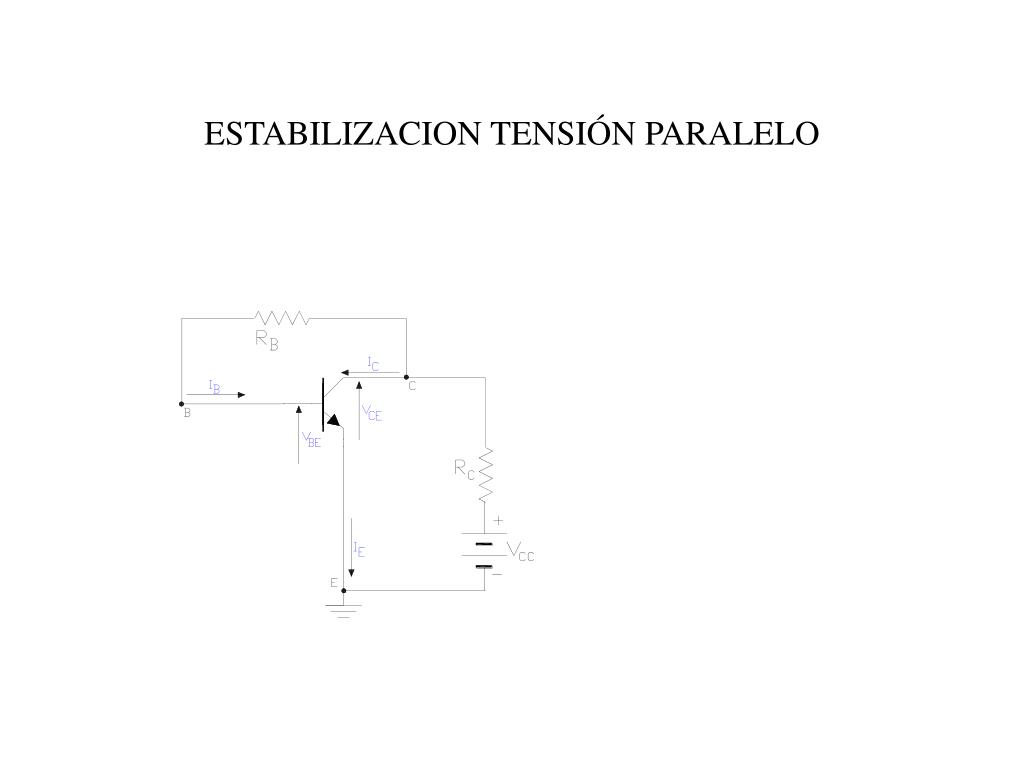

  8. ESTABILIZACION TENSIÓN PARALELO
