  1. 3. Interpretación espectros 3.1 Medidas de Ar, Aire y otros ejemplos.

  2. Medida de Argón puro

  3. Picos relacionados con el Ar • Masas 36, 38: Isótopos estables del Argon • Masa 20: Ionización doble del Argon en la fuente de ionización a Ar++ • Picos relacionados con el sistema : • Como trazas en concentraciones < 100 ppm !!! • 18: Vapor de agua de la cámara de vacío, juntas, etc. • 14, 28: Nitrógeno de la cámara de vacío, juntas, etc. • 16, 32: Oxígeno de la cámara de vacío, juntas, etc. • 44: Dióxido de carbono de la cámara de vacío, juntas, etc. • 1,2: Hidrógeno de la cámara de vacío y del vapor de agua

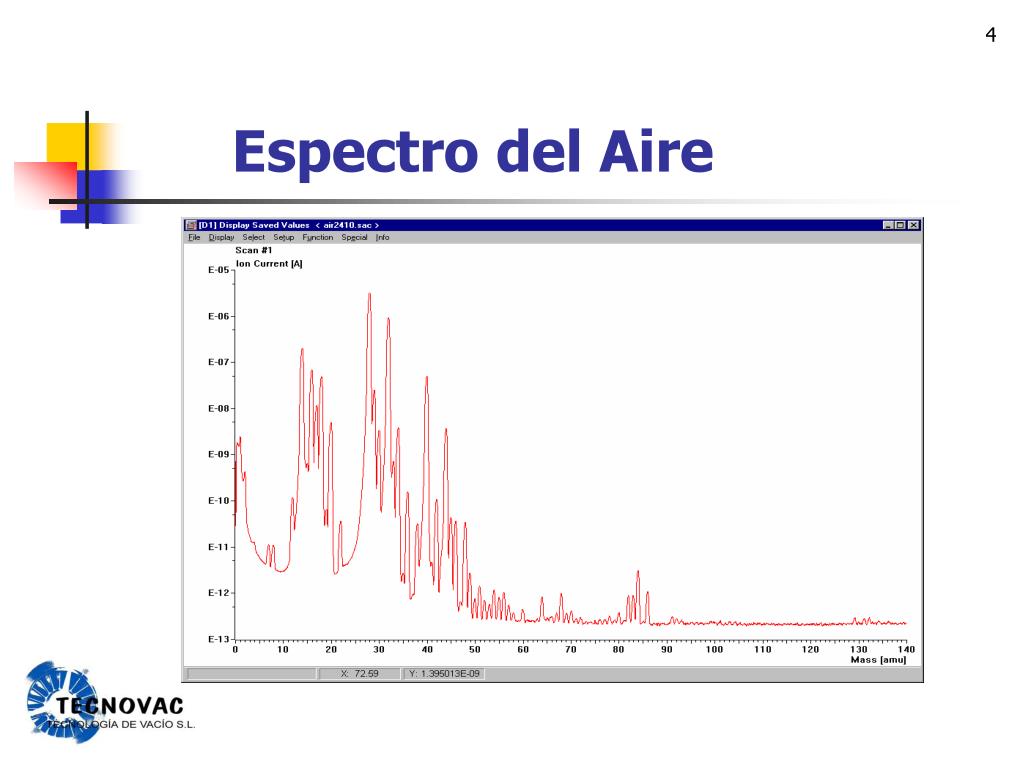

  4. Espectro del Aire

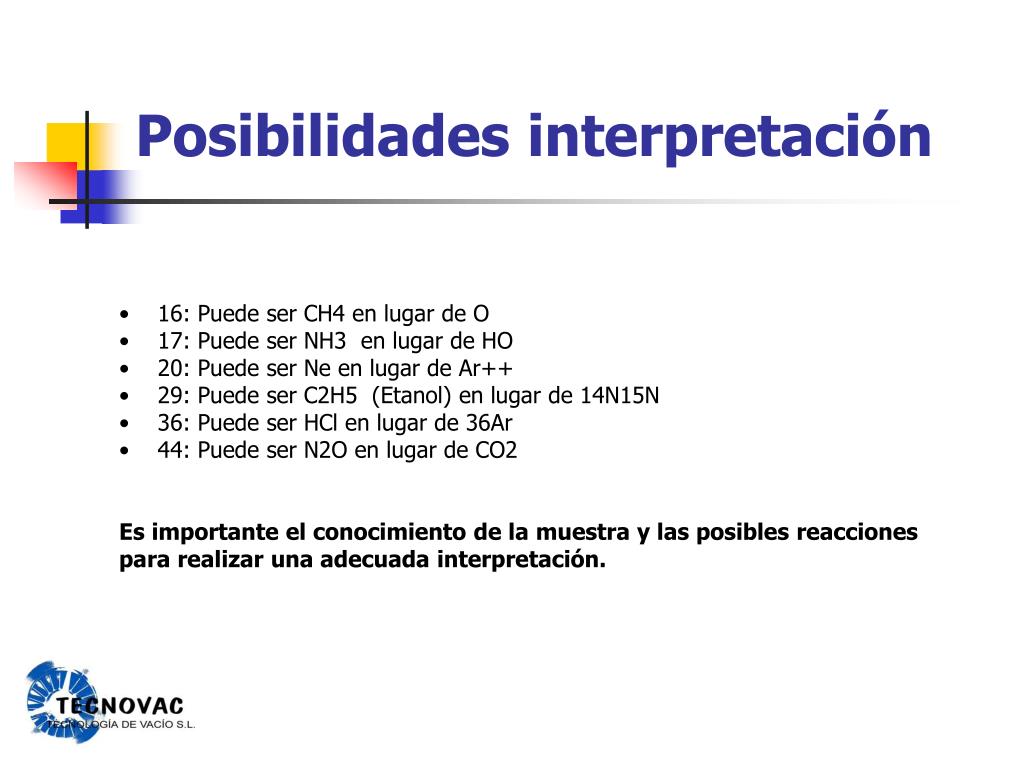

  5. Posibilidades interpretación • 16: Puede ser CH4 en lugar de O • 17: Puede ser NH3 en lugar de HO • 20: Puede ser Ne en lugar de Ar++ • 29: Puede ser C2H5 (Etanol) en lugar de 14N15N • 36: Puede ser HCl en lugar de 36Ar • 44: Puede ser N2O en lugar de CO2 Es importante el conocimiento de la muestra y las posibles reacciones para realizar una adecuada interpretación.

  6. Acetona en aire

  7. Etanol en aire

  8. CF4

  9. Hexafluoruro de Azufre

  10. Hidrocarburos lineales

  11. 3. Interpretación de espectros 3.2 Bibliografía (Internet, libros)

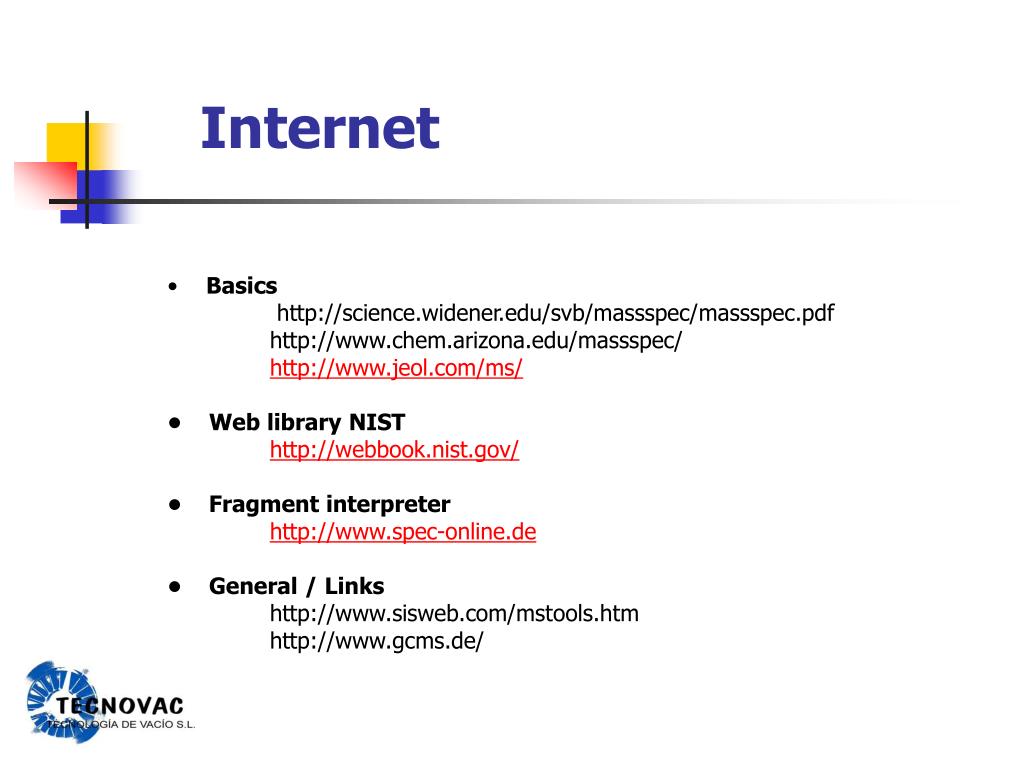

  12. Internet • Basics http://science.widener.edu/svb/massspec/massspec.pdf http://www.chem.arizona.edu/massspec/ http://www.jeol.com/ms/ • Web library NIST http://webbook.nist.gov/ • Fragment interpreter http://www.spec-online.de • General / Links http://www.sisweb.com/mstools.htm http://www.gcms.de/

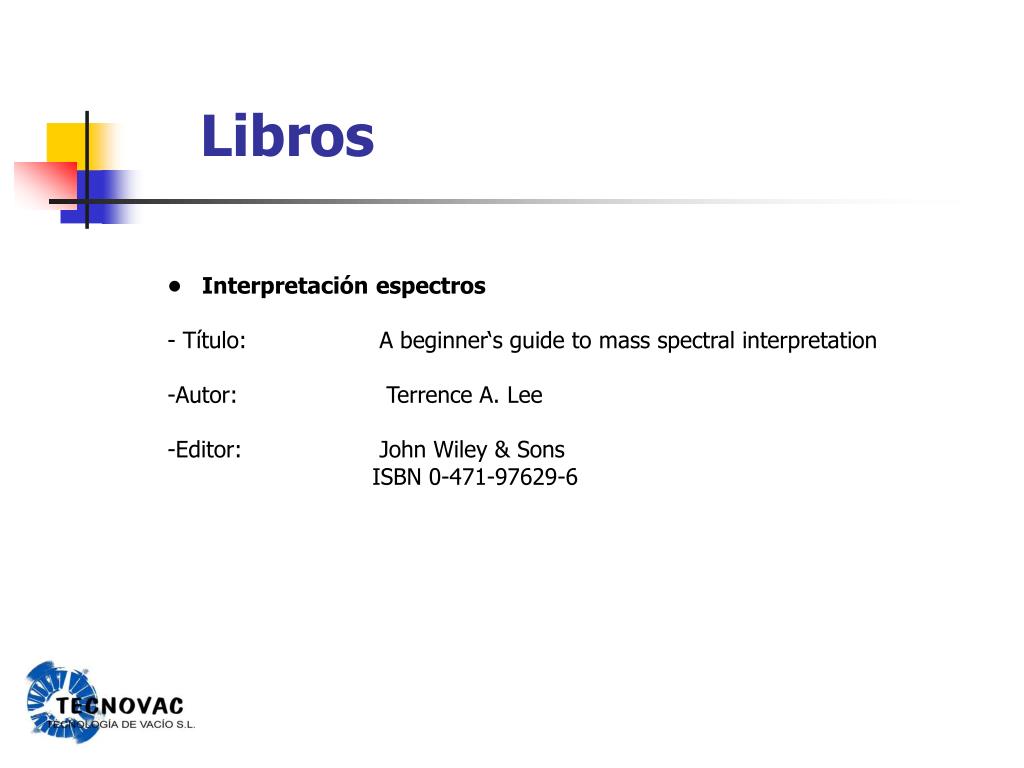

  13. Libros • • Interpretación espectros • - Título: A beginner‘s guide to mass spectral interpretation • Autor: Terrence A. Lee • Editor: John Wiley & Sons • ISBN 0-471-97629-6

  14. Principales campos de aplicación • Análisis de gases residuales en cámaras de HV y UHV. (P<10E-4mbar) • Identificación de fugas de aire, agua en sistemas de Evaporación. • Detección de fugas de Helio • Determinación de la composición de gases de proceso • Impurezas en gases de proceso

  15. 5. Sistemas de análisis

  16. Sistema de vacío Fuente De Ionización Filtro De Masas Introducción de muestra Detectores Partes del sistema

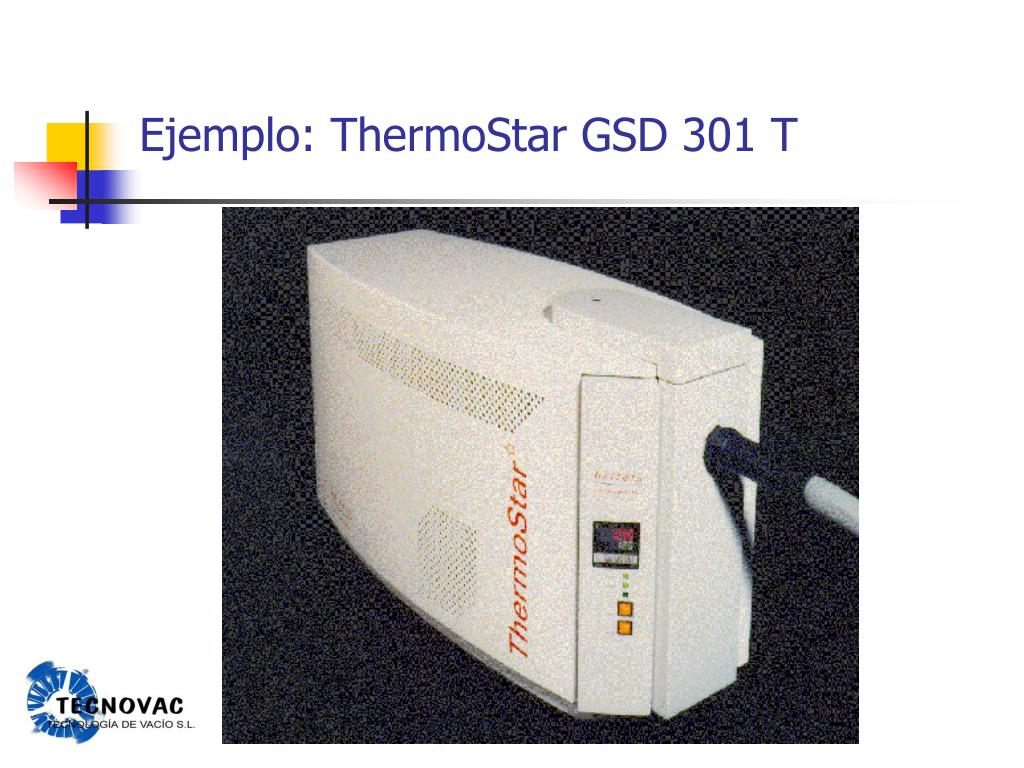

  17. Ejemplo: ThermoStar GSD 301 T

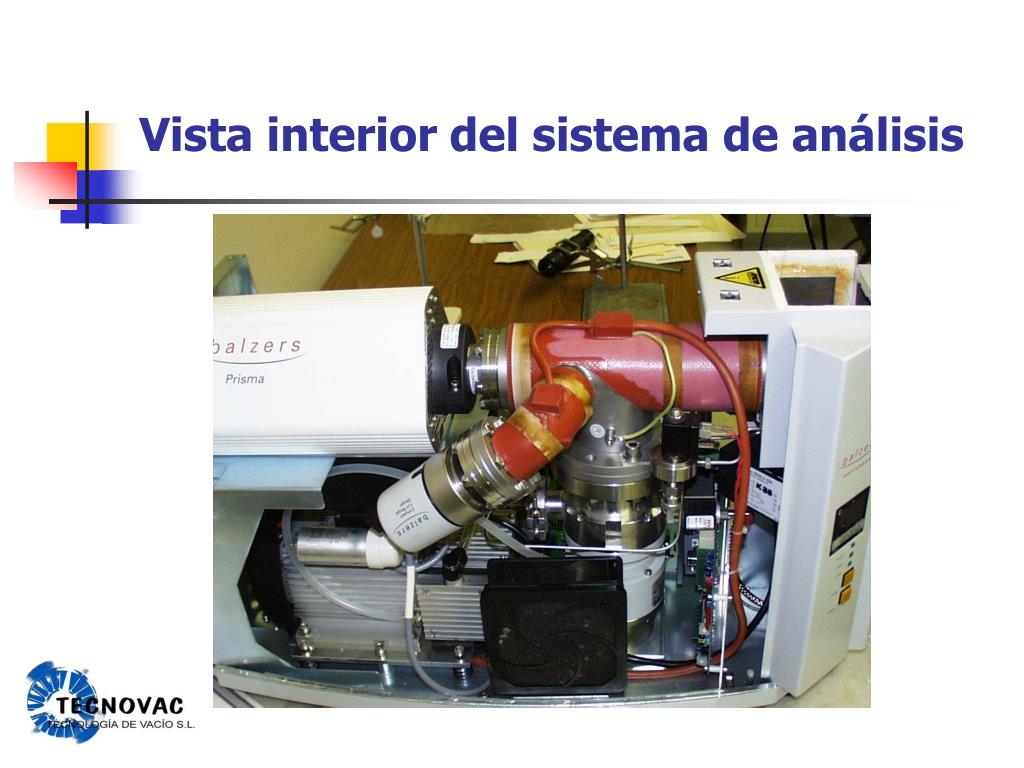

  18. Vista interior del sistema de análisis

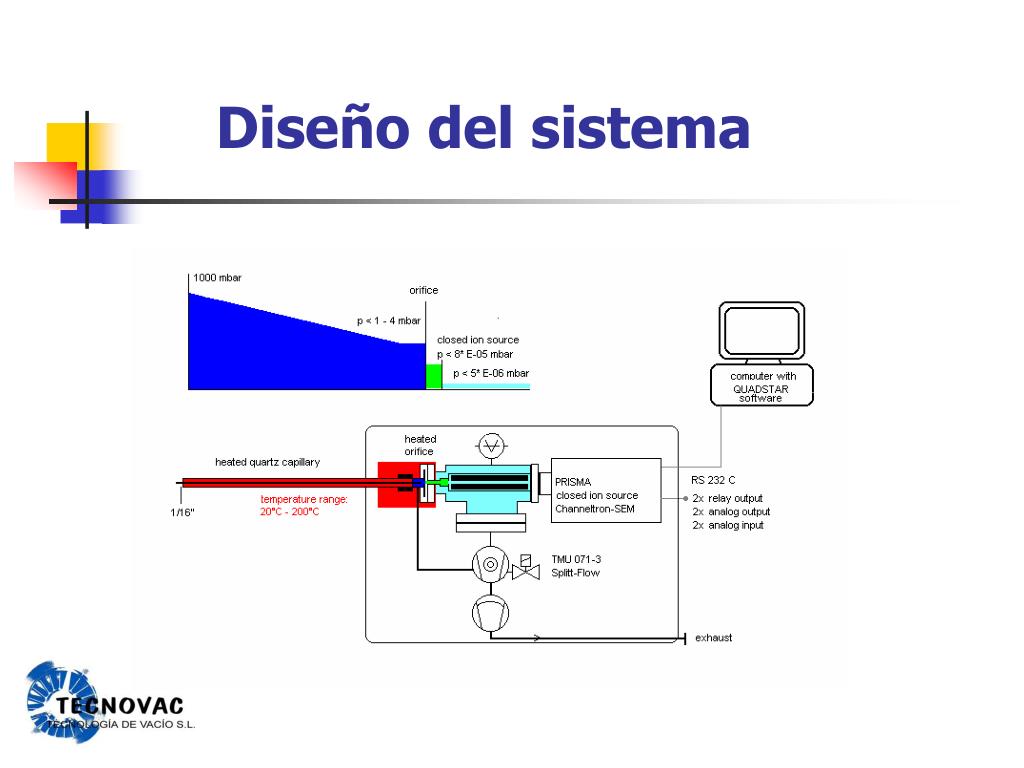

  19. Diseño del sistema

  20. Aplicaciones • Conexión a salida de reactores catalíticos • Conexión a Termobalanzas • Sistemas de desgasificación de carbones • Determinación de pureza de gases • Análisis de gases disueltos en agua (líquidos)
