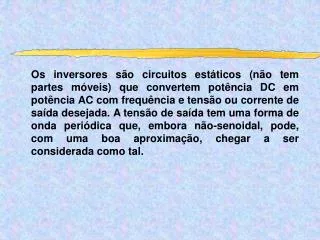

  1. Os inversores são circuitos estáticos (não tem partes móveis) que convertem potência DC em potência AC com frequência e tensão ou corrente de saída desejada. A tensão de saída tem uma forma de onda periódica que, embora não-senoidal, pode, com uma boa aproximação, chegar a ser considerada como tal.

  2. Há muitos tipos de inversores, classificados de acordo com o número de fases, com a utilização de dispositivos semicondutores de potência, com os princípios de comutação e com as formas de onda de saída.

  3. Inversor básico O circuito básico para gerar uma tensão alternada monofásica, a partir de uma alimentação de potência DC, é mostrado a seguir:

  4. Esse circuito é também conhecido como inversor em H-ponte (meia-ponte) porque usa duas chaves condutoras. As chaves S1 e S2 ligam (e desligam) a fonte DC à carga de modo alternado, o que produz uma forma de onda retangular de tensão AC.

  5. Uma vez que cada chave tem terminais positivo e negativo, a combinação das duas chaves fornece o quatro estados mostrados na tabela a seguir.

  6. Quando os estados 1 e 3 são repetidos de maneira alternada, uma tensão de onda quadrada é gerada na carga, como mostra a figura a seguir. Se os estados 2 e 4, que fazem a tensão na carga ficar em zero, são usados, obtém-se uma onda em degrau ou uma forma de onda quase quadrada, como pode ser observado a seguir:

  7. Saída em onda quadrada

  8. Saída em degrau

  9. A tensão de saída AC retangular do inversor serve para algumas aplicações. Entretanto, a tensão de saída senoidal é a forma de onda ideal para muitas aplicações. Dois métodos podem ser utilizados para tornar a saída o mais próximo possível de uma senóide.

  10. Um deles consiste em empregar um circuito filtro no lado da saída do inversor. Esse filtro deve ser capaz de deixar passar a grande potência de saída do dispositivo, o que significa ter um tamanho adequado. Isso aumenta o custo e o peso do inversor. Mais ainda, a eficiência ficará reduzida por causa das perdas adicionais de potência no filtro.

  11. O segundo método, modulação por largura de pulso, usa um esquema de chaveamento no inversor para modificar a forma de onda da tensão de saída.

  12. Inversores de fonte de tensão VSI O inversor de fonte de tensão (VSI) é o mais empregado. Nele, a tensão da fonte de entrada DC é essencialmente constante e independente da corrente puxada pela carga.

  13. A tensão de entrada DC pode vir de uma fonte independente como uma bateria, ou pode ser a saída de um retificador controlado. Um capacitor de valor grande é colocado em paralelo com a entrada da linha DC para o inversor.

  14. O capacitor garante que os eventos de chaveamento não alterem de modo significativo a tensão DC. Ele carrega e descarrega, de acordo com a necessidade de fornecimento de uma saída estável.

  15. O inversor converte a tensão de entrada DC em uma onda quadrada AC na saída da fonte.

  16. VSI em meia ponte O inversor em meia ponte, usado em aplicações de baixa potência, é o alicerce básico dos circuitos inversores. As chaves passam para o estado ligado e desligado alternadamente: uma estará ligada enquanto a outra estiver desligada.

  17. No período de 0 a T/2, a chave S1 se mantém fechada, o que faz com que Vo = +E. Em T/2, S1 fica aberta e S2, fechada. Durante T/2 a T, a tensão de saída Vo = -E. Portanto, essa tensão tem uma forma de onda retangular alternada com frequência f = 1/T.

  18. Ao controlar T, podemos dominar a frequência das tensões de saída do inversor. Entretanto, deve-se tomar cuidado para não passar ambas as chaves ao estado ligado, pois nesse caso elas produziriam um curto na fonte DC.

  19. Vo(avg) = E [ Ton / (t/2) ] = 2 E (Ton/T) = 2 Ed Onde d, o ciclo de trabalho. Vo (rms) = (2d) E
