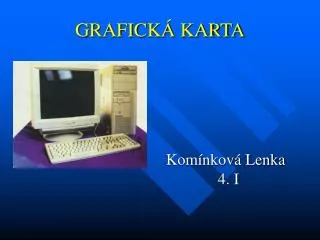

  1. GRAFICKÁ KARTA Komínková Lenka 4. I

  2. Grafická karta – základní informace Grafická karta a sběrnice Procesor a paměť Co lze čekat od grafické karty Jak nakupovat grafickou kartu Jak si vybrat Grafická karta a monitor Zdroj čerpání informací Obrázky různých grafických karet OBSAH:

  3. GRAFICKÁ KARTA • Grafická karta je zařízení, které převádí signál z počítače do takové formy, aby jej bylo možné zobrazit na monitoru. • Existuje celá řada grafických karet od nejlevnějších (cca 600 Kč) až po profesionální s cenami ve výší několika desítek tisíc korun. • Záleží jen na použití kterou z nich budete potřebovat. Většina prodejců počítačů nabízí počítačové sestavy vytvořené na základě cen jednotlivých komponentů a vůbec nezohledňuje skutečné potřeby toho či onoho zákazníka.

  4. GRAFICKÁ KARTA A SBĚRNICE • Grafické karty se liší svými procesory, typy a velikostí pamětí, sběrnicí, pro kterou je určena a možnostmi rozšíření. • Nebudeme zabíhat do zbytečných podrobností, ale jednotlivé odlišnosti si přece jen trochu objasníme, aby Vás vykutálení prodejci neutloukli záhadnými termíny.

  5. GRAFICKÁ KARTA A SBĚRNICE • Sběrnice v počítači je komunikační kanál, po kterém si jednotlivé komponenty vyměňují data. Sama sběrnice by laika nemusela příliš zajímat, kdyby jich nebylo více druhů a každý druh nebyl zakončen rozdílným typem konektoru pro připojování dalších zařízení, jako je právě grafická karta.

  6. GRAFICKÁ KARTA A SBĚRNICE • V osobním počítači se nejčastěji setkáte se čtyřmi typy sběrnic: ISA, PCI, VL-Bus, AGP. Máte-li hodně starý počítač (max. třídy 486), pak nezbývá než využívat pouze karet typu ISA. • Nachází-li se ovšem ve Vašem počítači už sběrnice typu PCI, pak bude v zájmu rychlosti zvolit kartu právě pro tuto sběrnici. Alespoň trochu slušné počítače jsou vybaveny slotem AGP (akcelerated graphic port), který umožňuje ještě vyšší rychlost a přináší řadu dalších výhod.

  7. PROCESOR A PAMĚŤ • V zásadě rozlišujeme dva druhy pamětí: pomalé (RAM, DRAM…) a rychlé (Fast DRAM, SGRAM, VRAM, WRAM…) Karty s pomalou pamětí jsou velmi levné, ale stačí jen pro základní využití počítače. Budete-li pracovat v kancelářských aplikacích a v jednoduchých programech, pak Vám taková karta bohatě postačí. V graficky náročných programech, kde pokud nechcete zbytečně zpomalovat počítač, musí značnou část obrazu spočítat právě grafická karta.

  8. PROCESOR A PAMĚŤ • Při nákupu grafické karty se může obchodník zmínit, že jde o 32-, 64-, 128 či třeba 256bitovou kartu. Toto číslo vypovídá o tom, jaké množství grafických dat umí procesor na kartě zpracovat, a tedy do jisté míry i o výkonu. Čím větší počet bitů, tím dokonalejší obraz je karta schopna vytvořit.

  9. CO LZE ČEKAT OD GRAFICKÉ KARTY? • Možná některým z Vás ještě není jasné, v čem spočívá rychlost grafické karty a k čemu taková rychlá karta je. Tak tedy: Budete-li psát pouze texty, pak příliš rychlou kartu nepotřebujete. Přesto karta nesmí být ani příliš pomalá. I obraz, který vidíte jako statický (nehybný), se ve skutečnosti neustále obnovuje. Slabá karta však neobnovuje obraz dostatečně rychle a obraz pak viditelně bliká, z čehož Vás brzy budou bolet oči. Čím větší obraz používáte, tím pomaleji jej bude karta obnovovat.

  10. JAK NAKUPOVAT GRAFICKOU KARTU? • Standardem v této oblasti jsou karty s velikostí paměti (na grafické kartě, ne na základní desce) 4 až 8 MB. Chcete-li ovšem používat náročnější programy a především pak hry, bude lepší se zeptat na tzv. grafický akcelerátor (také označovaný jako 3D karta). Těch je celá řada a jejich výkony se značně liší. Správnou volbu bude asi lepší konzultovat s odborníkem nebo nahlédnout do některého odborného časopisu, který takovéto karty občas porovnává a vyhodnotí kvality.

  11. JAK SI VYBRAT? • Prvním parametrem, kterého byste si měli povšimnout, je tzv. obnovovací frekvence (měří se v Hz). Je to počet snímků překreslených na monitoru za jednu sekundu. Čím je vyšší, tím lépe. Rozsah hodnot souvisí s nastaveným rozlišením: čím vyšší rozlišení, tím nižší obnovovací frekvence. Za mezní hodnotu se dnes považuje 70 Hz, je- li obnovovací frekvence nižší, kartu (anebo PC) nekupujte, protože by při práci trpěly vaše oči (monitor nepozorovatelně nebo i velmi pozorovatelně bliká).

  12. GRAFICKÁ KARTA A MONITOR • Počítač by nám byl k ničemu, kdyby nedovedl zobrazit výsledky své práce. K tomu slouží právě obrazovka monitoru. Zařízení , které spojuje monitor se základní deskou počítače je grafická karta. • Grafická karta (též videokarta nebo grafický adaptér) přebírá data z procesoru a transformuje je na videosignál, který vysílá do monitoru. V průběhu vývoje PC bylo postupně definováno a poté opět opuštěno několik standardů grafických karet (MCA, CGA, EGA), Standardem dnešního dne jsou grafické karty VGA a Super VGA (SVGA)

  13. Nejdůležitějším parametrem grafické karty je její rozlišení, tedy maximální počet zobrazitelných bodů (pixelů). Běžná VGA disponuje rozlišením 640x480 bodů a to při 16 barvách. Můžete chtít více barev, ale zaplatíte za to snížením rozlišení: v režimu 256 barev disponuje VGA rozlišením jen 320x200 bodů. • Proč? Protože celý obraz, který vidíte na monitoru je uložen ve speciální paměti, tzv. video RAM. Ta je umístěna přímo na grafické kartě, a její velikost je pevně daná. • Karty SVGA disponují obvykle několika režimy rozlišení, od 800x600 až po 1536x1152, přičemž počet barev je prakticky neomezen (přesahuje rozlišovací schopnosti lidského oka).

  14. Grafický čip: Radeon 7500 Typ: SDRAM Paměť: 64 MB Rychlost čipu: 250 MHz Rychlost paměti: 183 MHz Výrobce: ATI Grafický čip: GeForce4 MX440 Typ: DDR Paměť: 64 MB Rychlost čipu: 270 MHz Rychlost paměti: 400 MHz Výrobce: nVIDIA

  15. Grafický čip: Radeon 9700 Typ: DDR Paměť: 128 MB Rychlost čipu: 325 MHz Rychlost paměti: 310 MHz Výrobce: ATI Grafický čip: Radeon 9700 Pro Typ: DDR Paměť: 128 MB Rychlost čipu: 325 MHz Rychlost paměti: 620 MHz Výrobce: ATI

  16. Grafický čip: Radeon 9000 Typ: DDR Paměť: 64 MB Rychlost čipu: 250 MHz Rychlost paměti: 400 MHz Výrobce: ATI Grafický čip: Radeon 9000 Typ: DDR Paměť: 128 MB Rychlost čipu: 250 MHz Rychlost paměti: 400 MHz Výrobce: ATI

  17. ZDROJ ČERPÁNÍ INFORMACÍ • INTERNET: www.maturita.cz www.mujveb.cz www.sweb.cz/prima.mb Knížka – Počítače pro každého
