  1. STANDARTIZACIJA

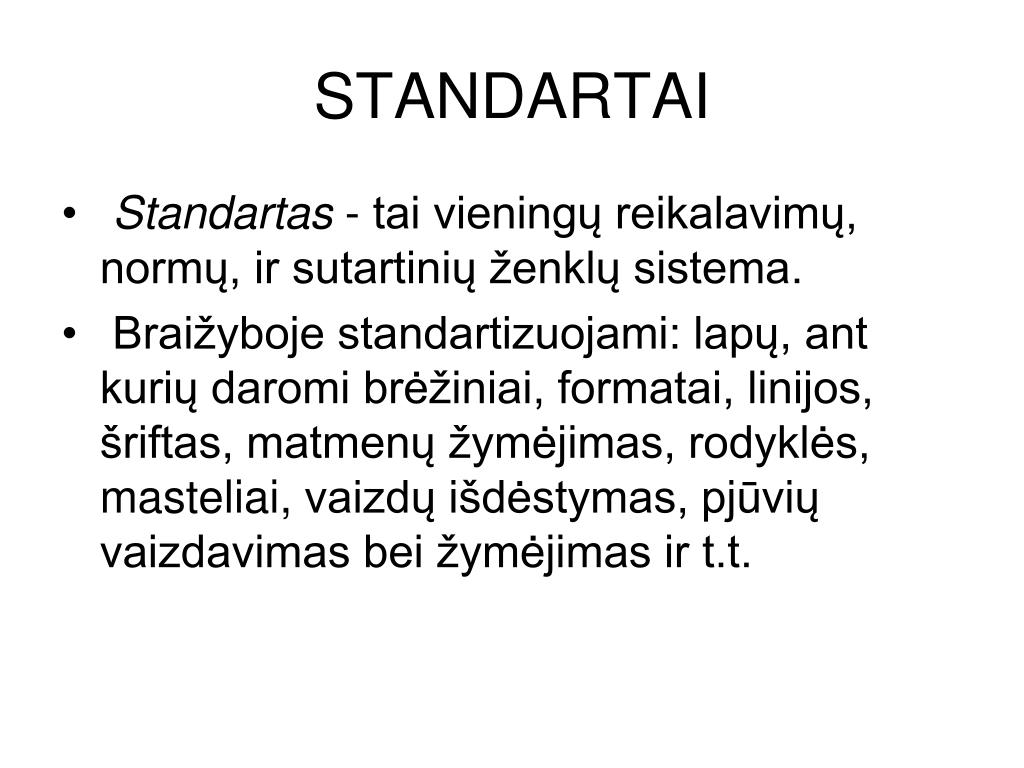

  2. STANDARTAI • Standartas-tai vieningų reikalavimų, normų, ir sutartinių ženklų sistema. • Braižyboje standartizuojami: lapų, ant kurių daromi brėžiniai, formatai, linijos, šriftas,matmenų žymėjimas, rodyklės, masteliai,vaizdų išdėstymas, pjūvių vaizdavimas bei žymėjimas ir t.t.

  3. FORMATAS • Formatas-tai tam tikras popieriaus lapas, ant kurio daromas brėžinys, dydis. Formatai standartizuojami dėl sandėliavimo, įpakavimo, brošiūravimo reikmių bei galimo pritaikomumo kompiuterinei, dauginimo ir kitokiai technikai.

  4. FORMATAI

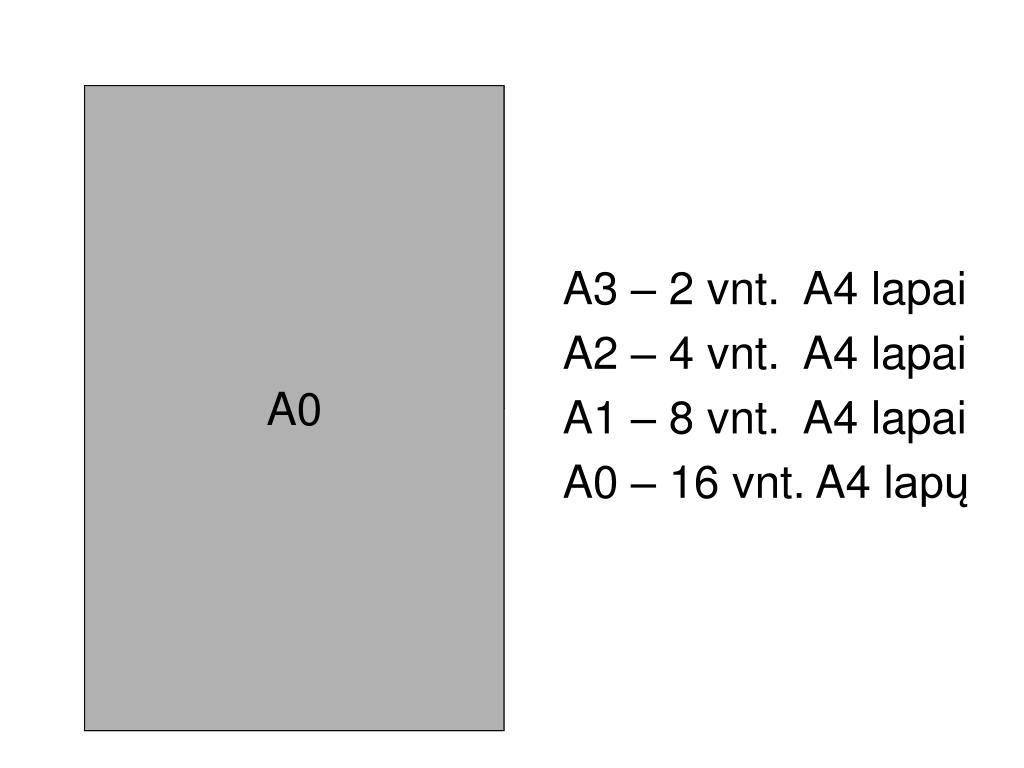

  5. A4 A3 A2 A1 A0 A4 A2 A3 A3 – 2 vnt. A4 lapai A2 – 4 vnt. A4 lapai A1 – 8 vnt. A4 lapai A1 A0 – 16 vnt. A4 lapų

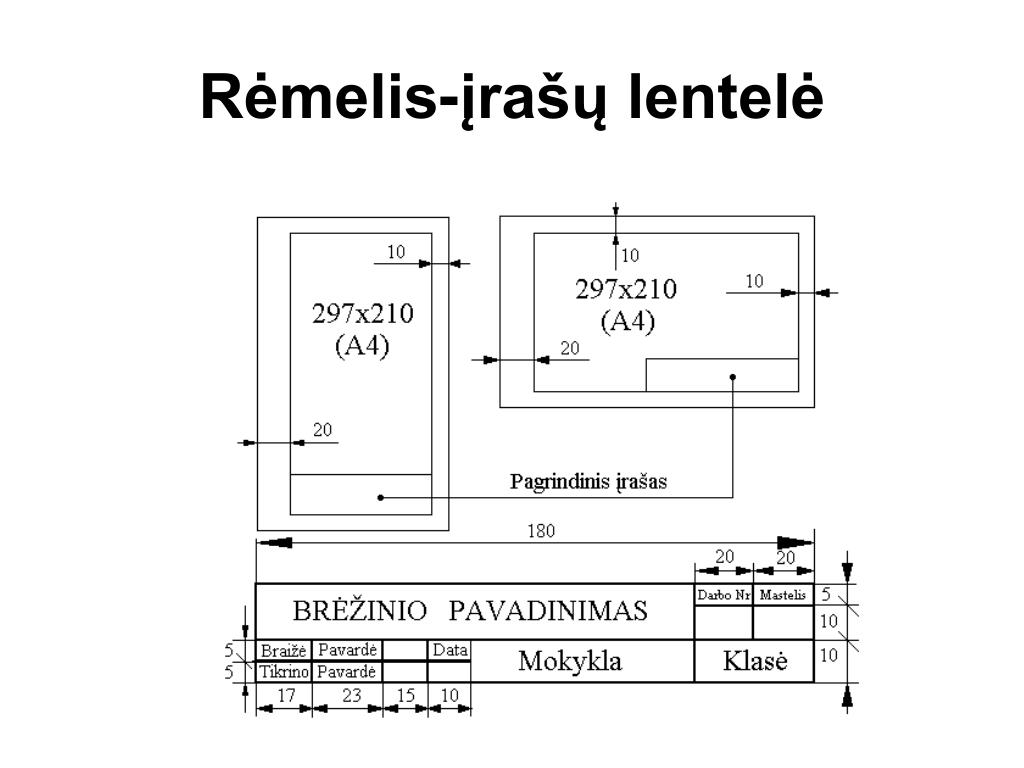

  6. Rėmelis-įrašų lentelė

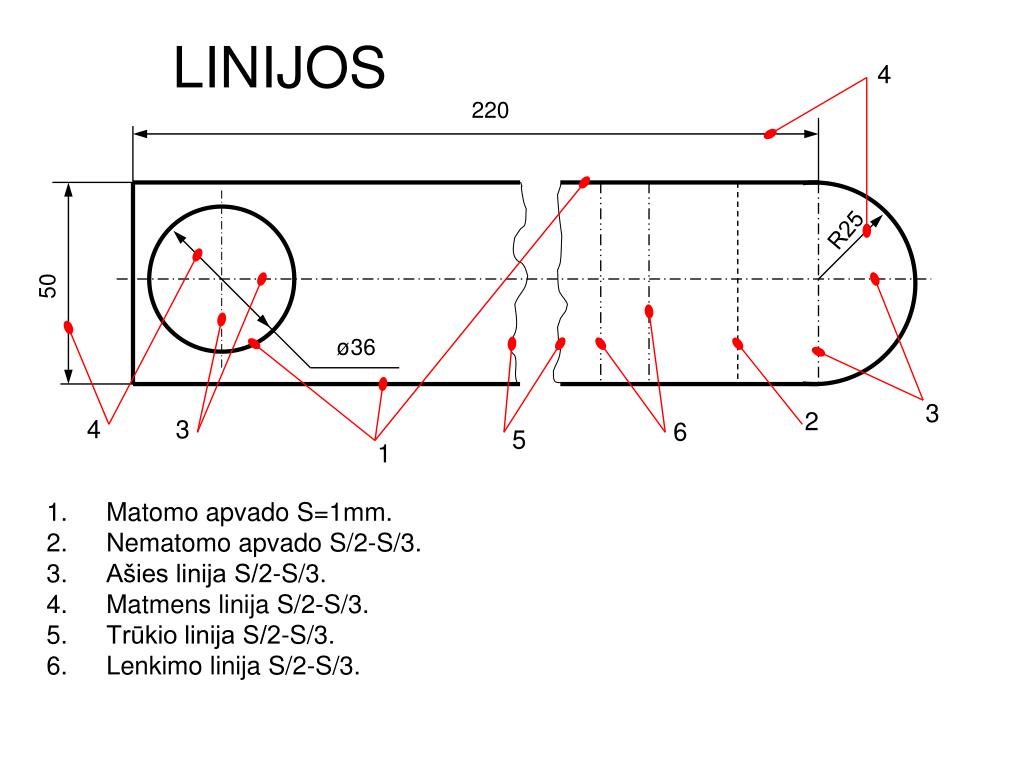

  7. LINIJOS 4 220 • Matomo apvado S=1mm. • Nematomo apvado S/2-S/3. • Ašies linija S/2-S/3. • Matmens linija S/2-S/3. • Trūkio linija S/2-S/3. • Lenkimo linija S/2-S/3. R25 50 ø36 3 2 4 3 6 5 1

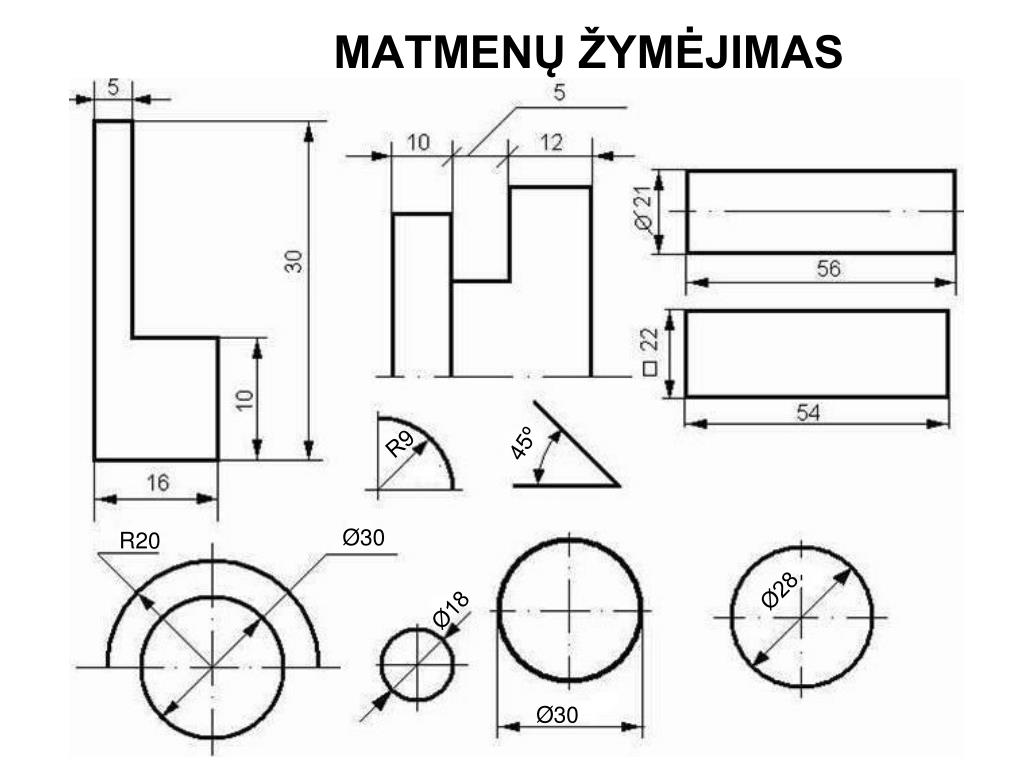

  8. MATMENŲ ŽYMĖJIMAS R9 45º Ø30 R20 Ø28 Ø18 Ø30

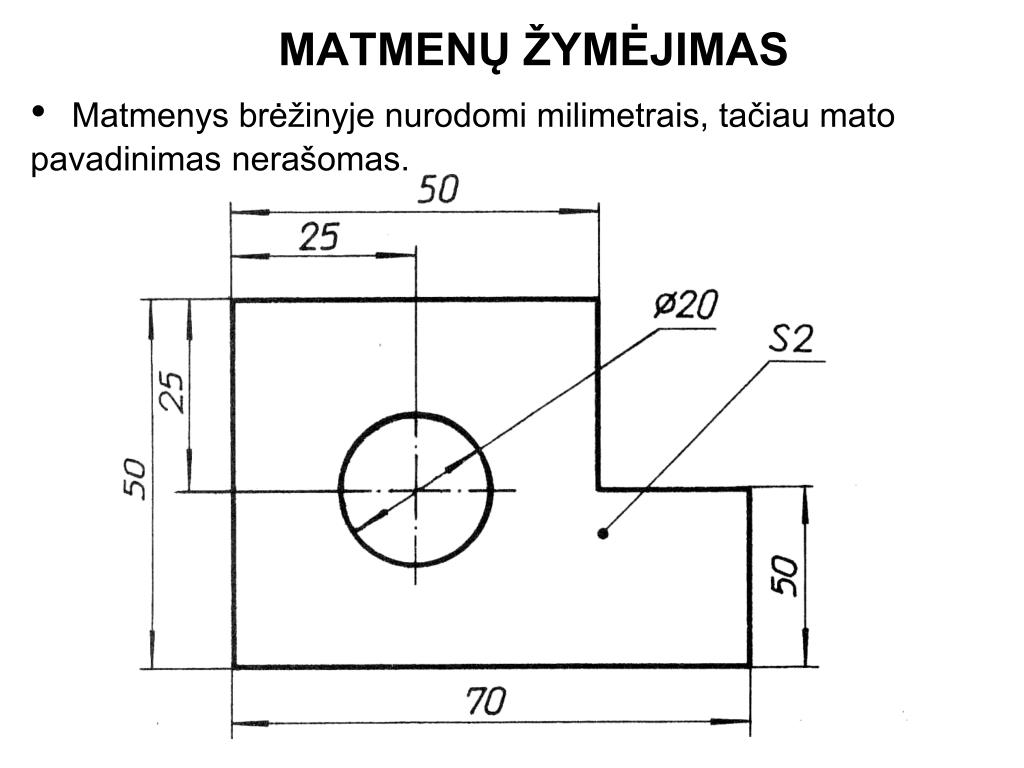

  9. MATMENŲ ŽYMĖJIMAS • Matmenys brėžinyje nurodomi milimetrais, tačiau mato pavadinimas nerašomas.

  10. Iš pradžių nubraižomos iškeltinės linijos statmenai tai atkarpai, kurios matmenis reikia nurodyti. Paskui per 6-10 mm nuo detalės kontūro ir lygiagrečiai jam brėžiama matmenų linija, kuri abiejuose galuose užbaigiama rodyklėmis. • Iškeltinės linijos pratęsiamos už matmenų linijos 1...5 mm. Iškeltinės ir matmenų linijos brėžiamos ištisinės ir plonos ( S/2-S/3). Matmenų skaičius užrašomas virš matmenų linijos, arčiau jos vidurio.

  11. Skersmeniui žymėti prieš matmenų skaičių padedamas specialus ženklas-perbrauktas skritulėlis (Ø ). Jeigu matmenų skaičius neišsitenka apskritimo viduje, tai jis iškeliamas už apskritimo ribų. • Spinduliui žymėti visuomet prieš matmenų skaičių rašoma raidė R. Žymint spindulį, matmenų linija brėžiama iš lanko centro. Kitame gale ji baigiasi rodykle. R40 R30

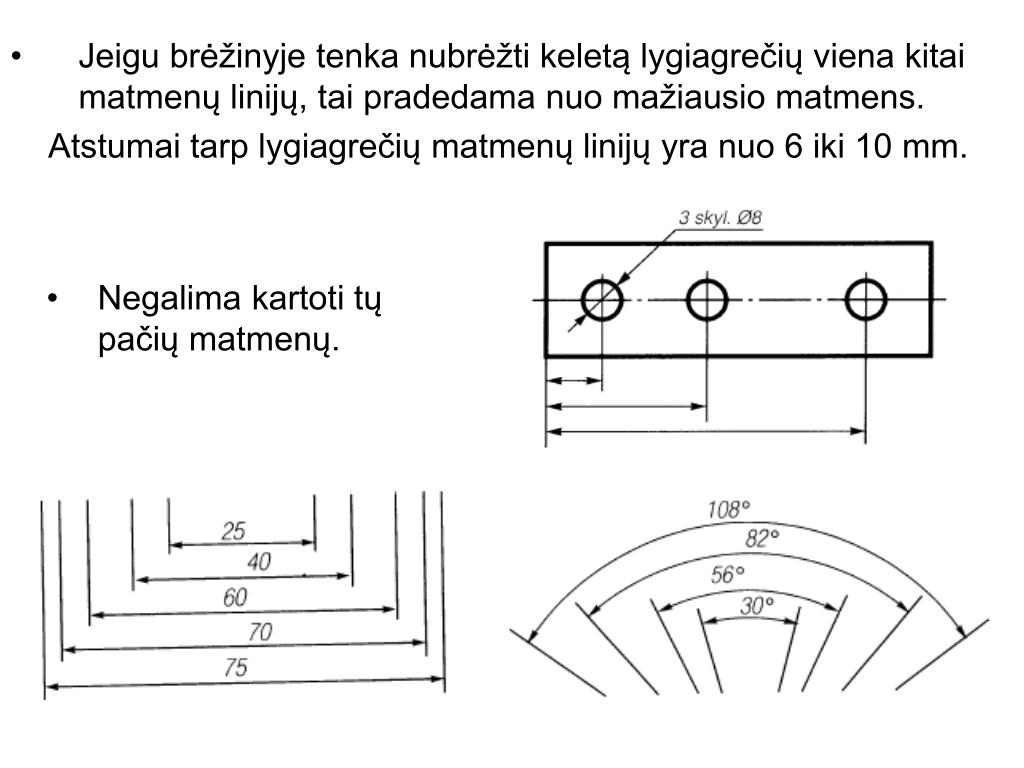

  12. Jeigu brėžinyje tenka nubrėžti keletą lygiagrečių viena kitai matmenų linijų, tai pradedama nuo mažiausio matmens. Atstumai tarp lygiagrečių matmenų linijų yra nuo 6 iki 10 mm. • Negalima kartoti tų pačių matmenų.

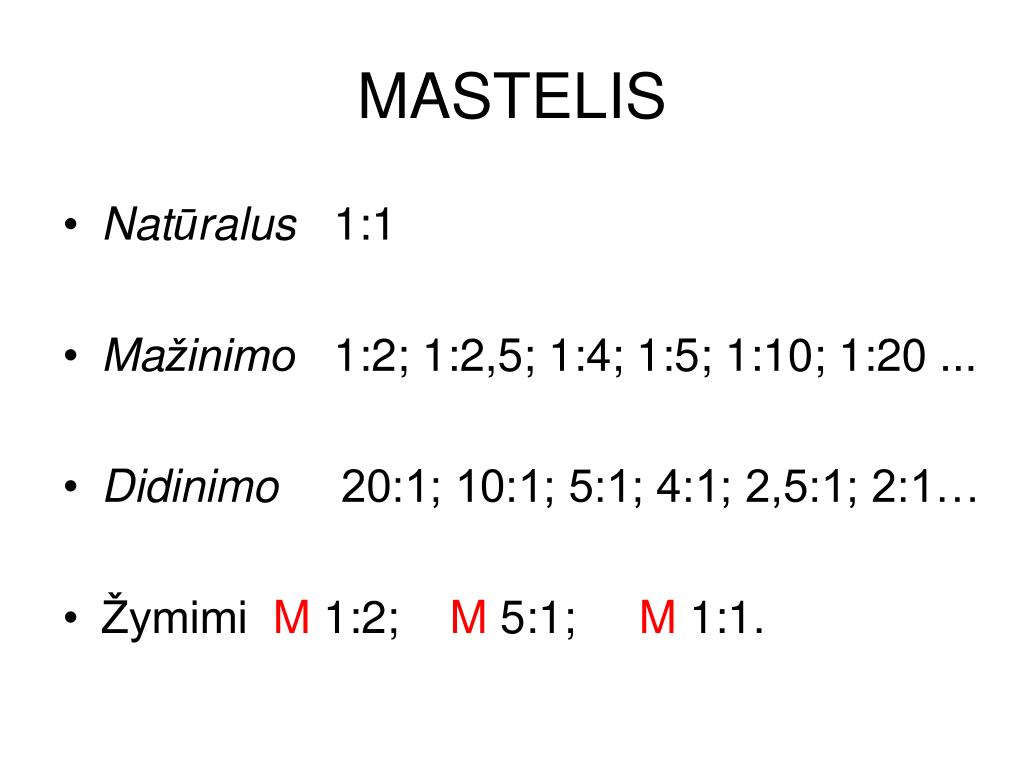

  13. MASTELIS • Natūralus 1:1 • Mažinimo1:2; 1:2,5; 1:4; 1:5; 1:10; 1:20 ... • Didinimo20:1; 10:1; 5:1; 4:1; 2,5:1; 2:1… • Žymimi M 1:2; M 5:1; M 1:1.

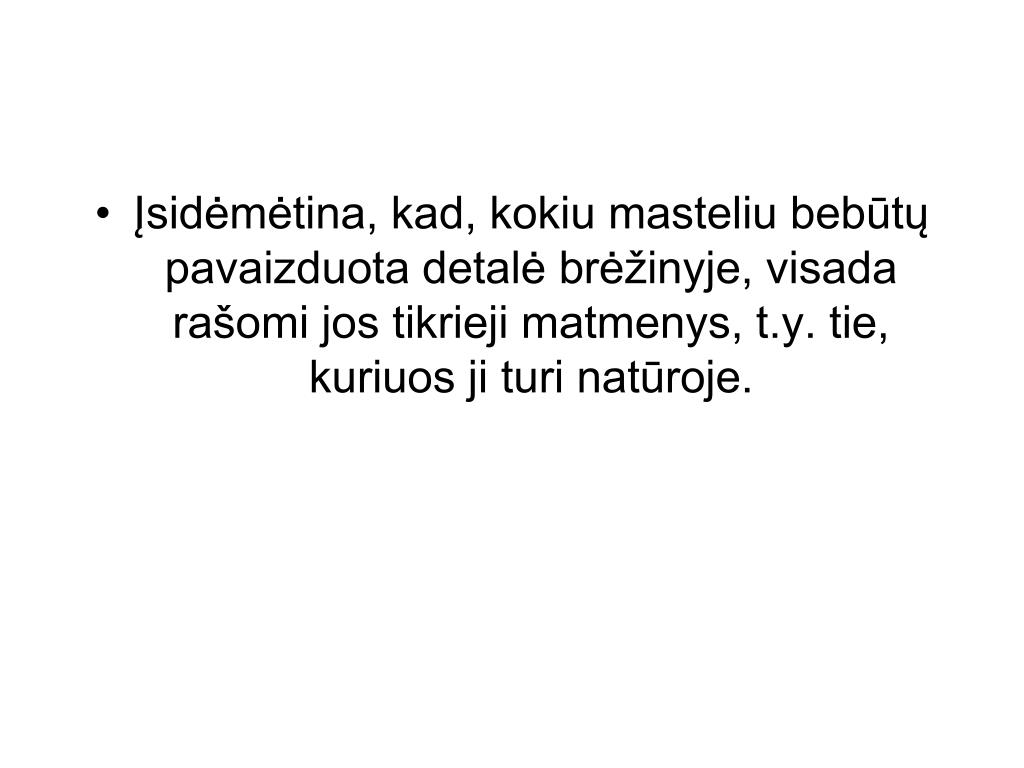

  14. Įsidėmėtina, kad, kokiu masteliu bebūtų pavaizduota detalė brėžinyje, visada rašomi jos tikrieji matmenys, t.y. tie, kuriuos ji turi natūroje.

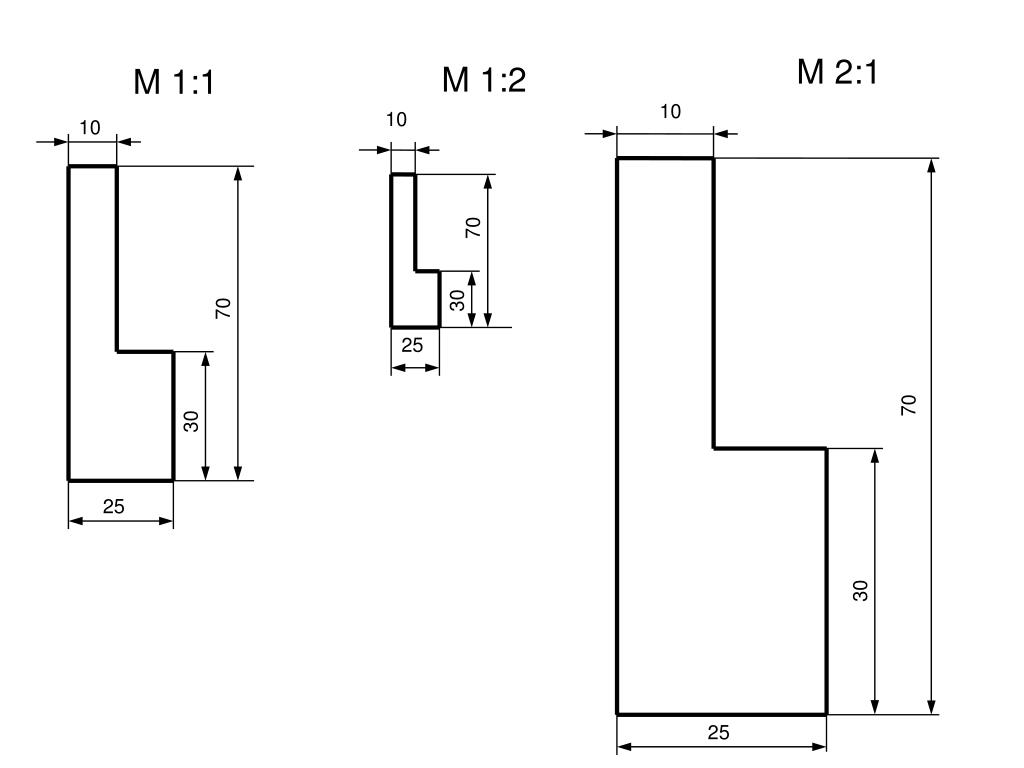

  15. M 2:1 M 1:2 M 1:1 10 10 10 70 30 70 25 70 30 25 30 25

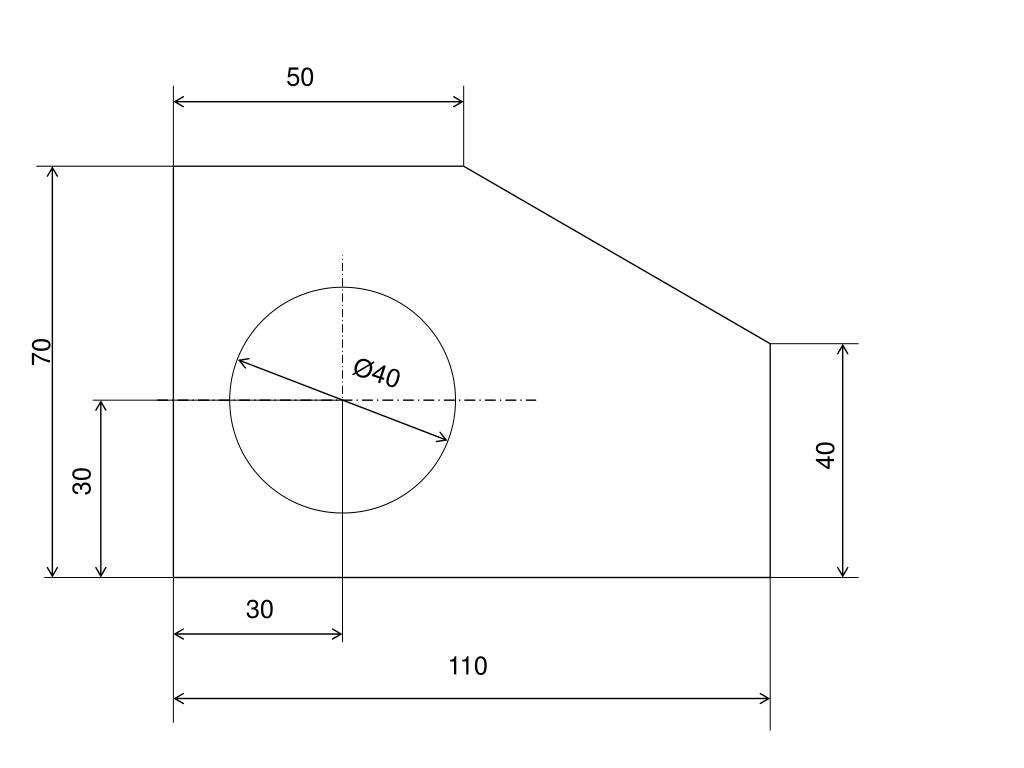

  16. 50 70 Ø40 40 30 30 110

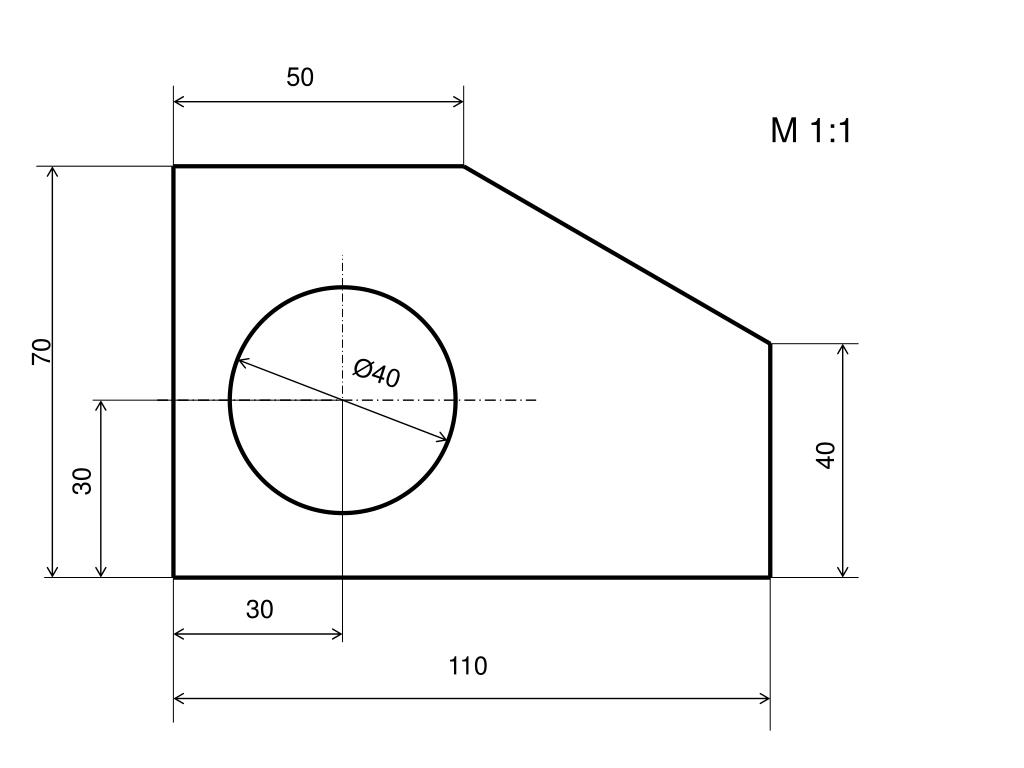

  17. 50 M 1:1 70 Ø40 40 30 30 110
