  1. Field Effect Transistor (FET) By : ALFITH, S.Pd, M.Pd

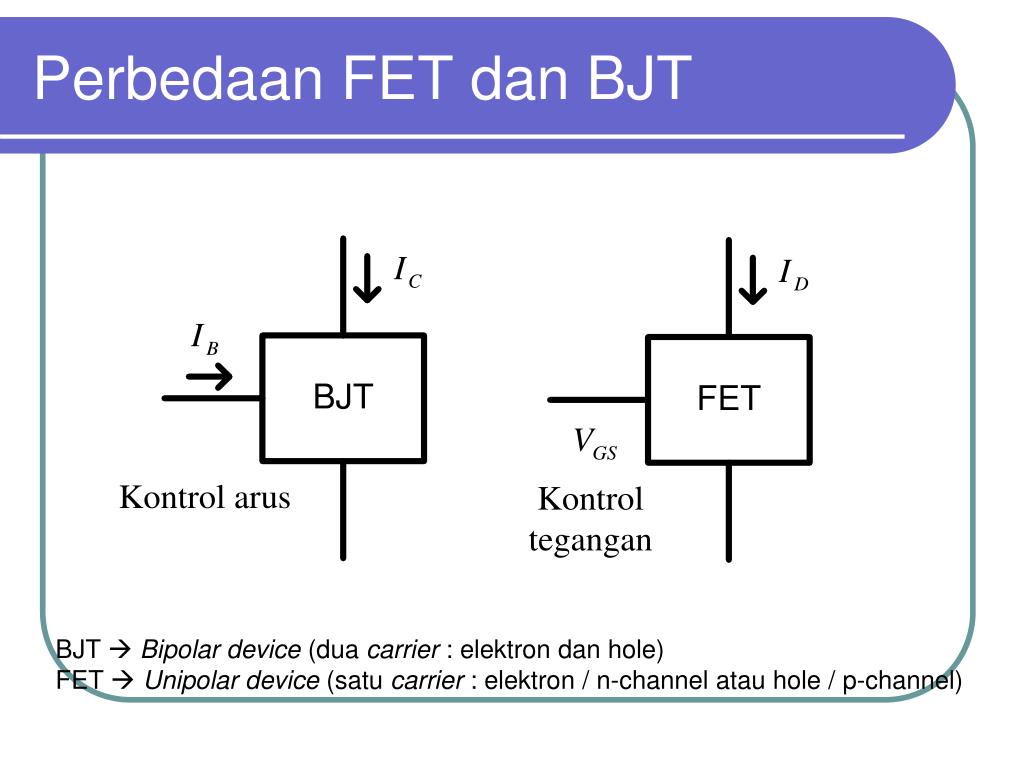

  2. Perbedaan FET dan BJT BJT Bipolar device (dua carrier : elektron dan hole) FET Unipolar device (satu carrier : elektron / n-channel atau hole / p-channel)

  3. Struktur FET

  4. Perbedaan JFET dan MOSFET • Struktur dan karakteristiknya • Lapisan oksidasi pada MOSFET • MOSFET bisa tegangan GS positif

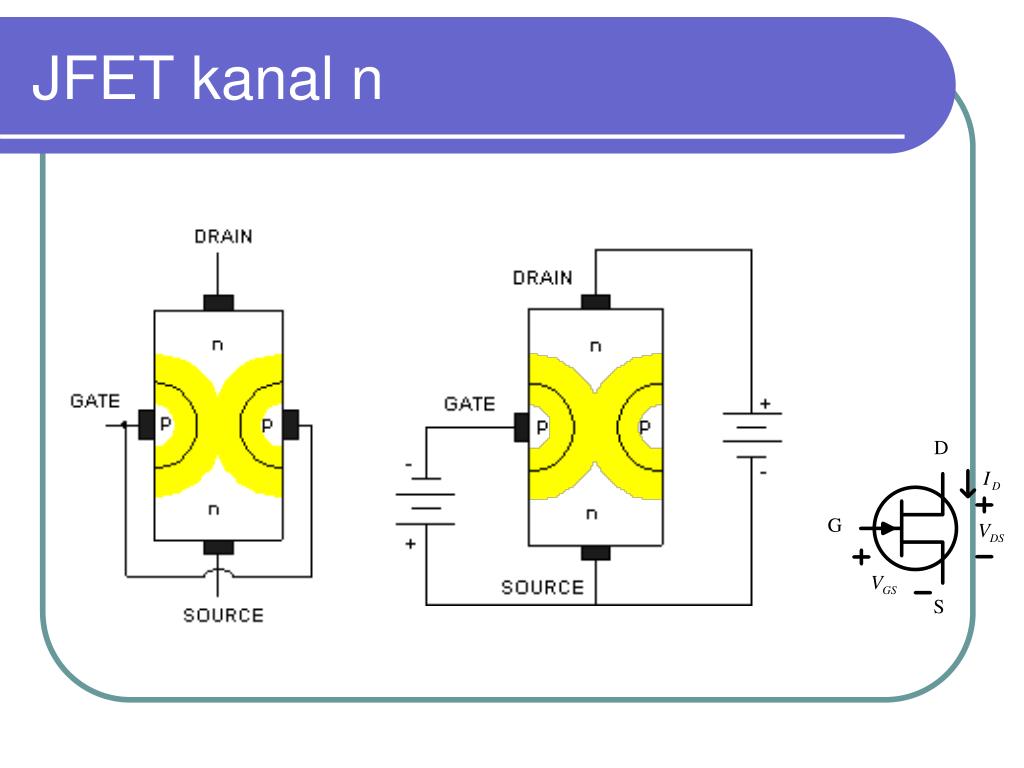

  5. JFET kanal n

  6. Jika G-S tidak diberikan bias (VGS=0) maka deplesi hanya pada sambungan PN saja masih ada celah kanal n maka dengan hanya memberikan D-S tegangan kecil (VDS kecil) maka arus drain (ID) mengalir • Jika VDS dinaikkan terus saat VGS=0, maka VDS= VDG dimana tipe p hole-nya pada G ditarik oleh tegangan negatif sehingga deplesi semakin mengecil kanal membesar akan didapatkan ID konstan. • Jika terus dinaikkan, akan dicapai saluran diapit oleh daerah deplesi pada daerah sekitar Drain, yang nilainya sama dengan bias balik VDG= - VP

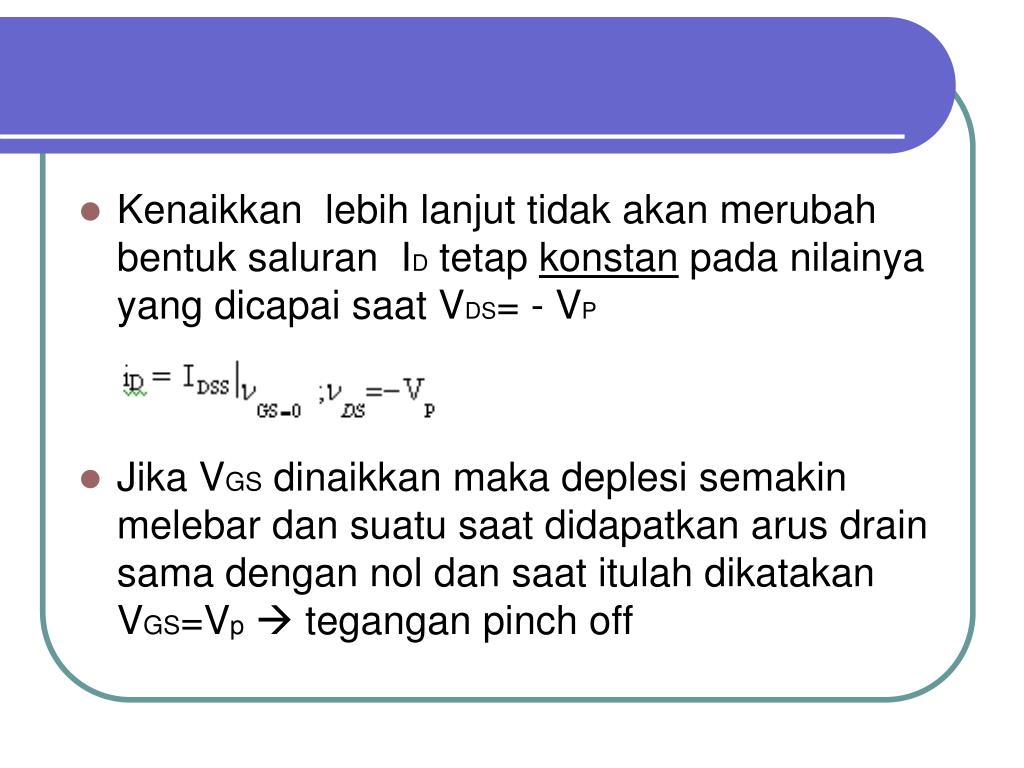

  7. Kenaikkan lebih lanjut tidak akan merubah bentuk saluran ID tetap konstan pada nilainya yang dicapai saat VDS= - VP • Jika VGS dinaikkan maka deplesi semakin melebar dan suatu saat didapatkan arus drain sama dengan nol dan saat itulah dikatakan VGS=Vp tegangan pinch off

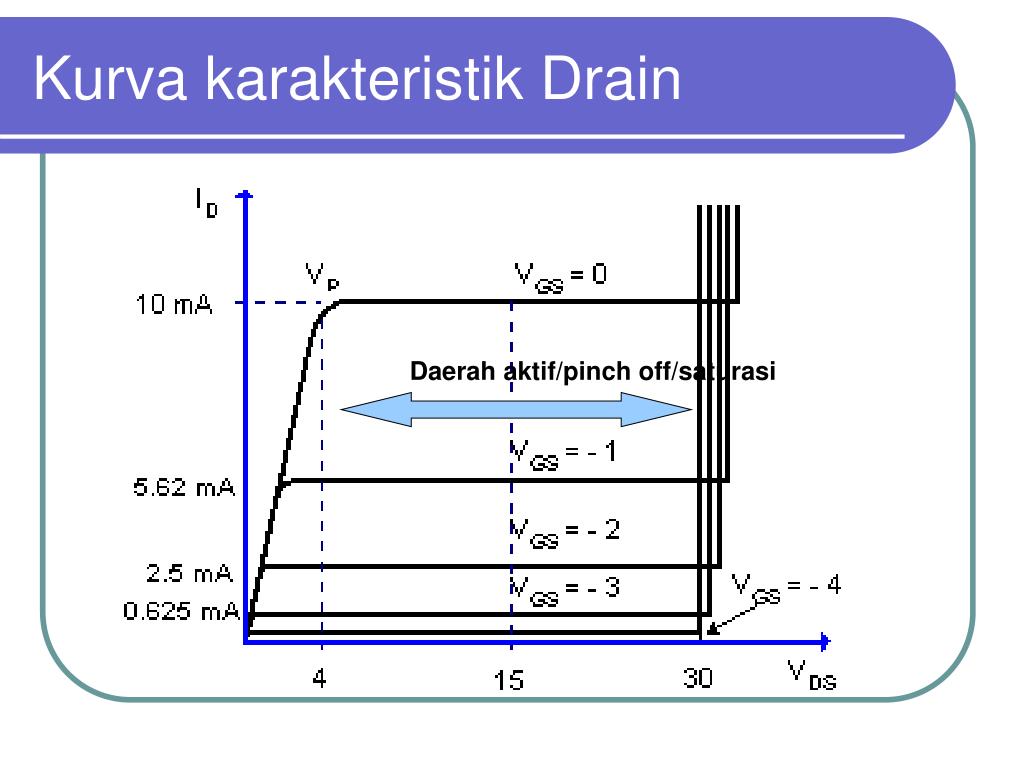

  8. Kurva karakteristik Drain

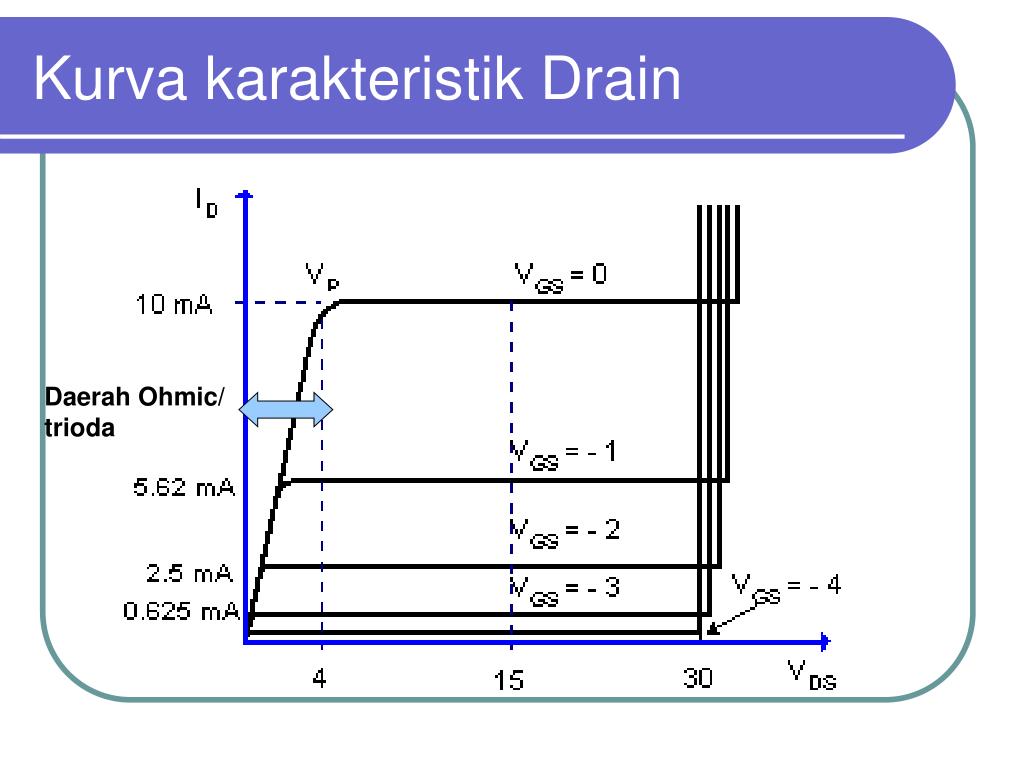

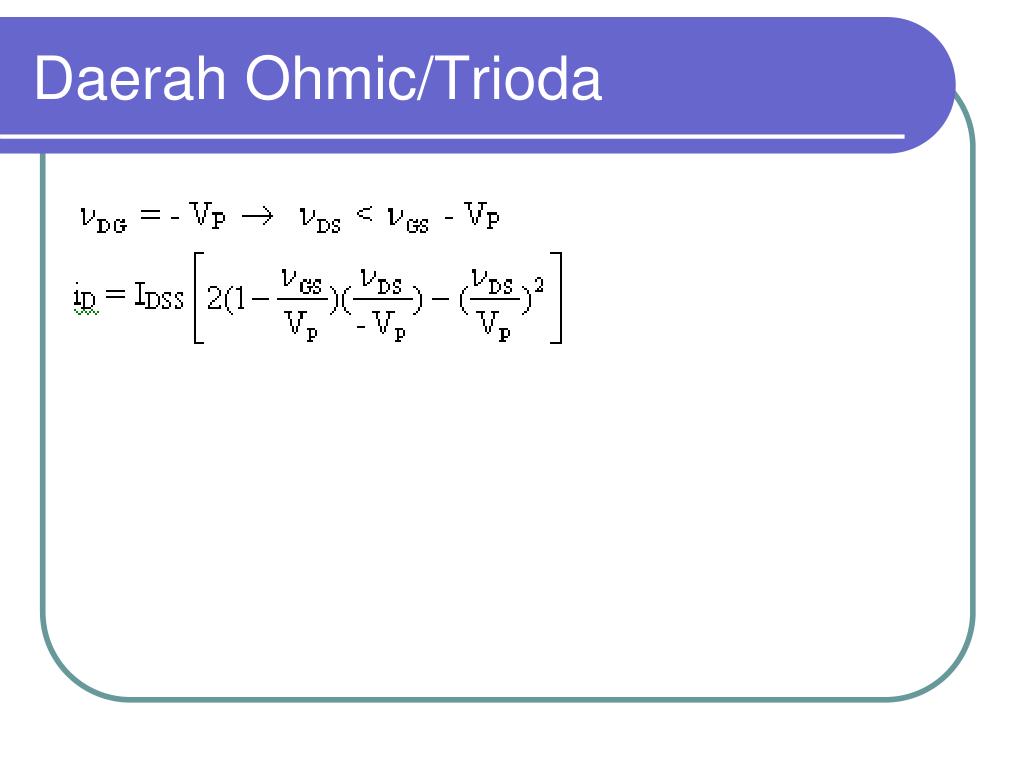

  9. Kurva karakteristik Drain Daerah Ohmic/ trioda

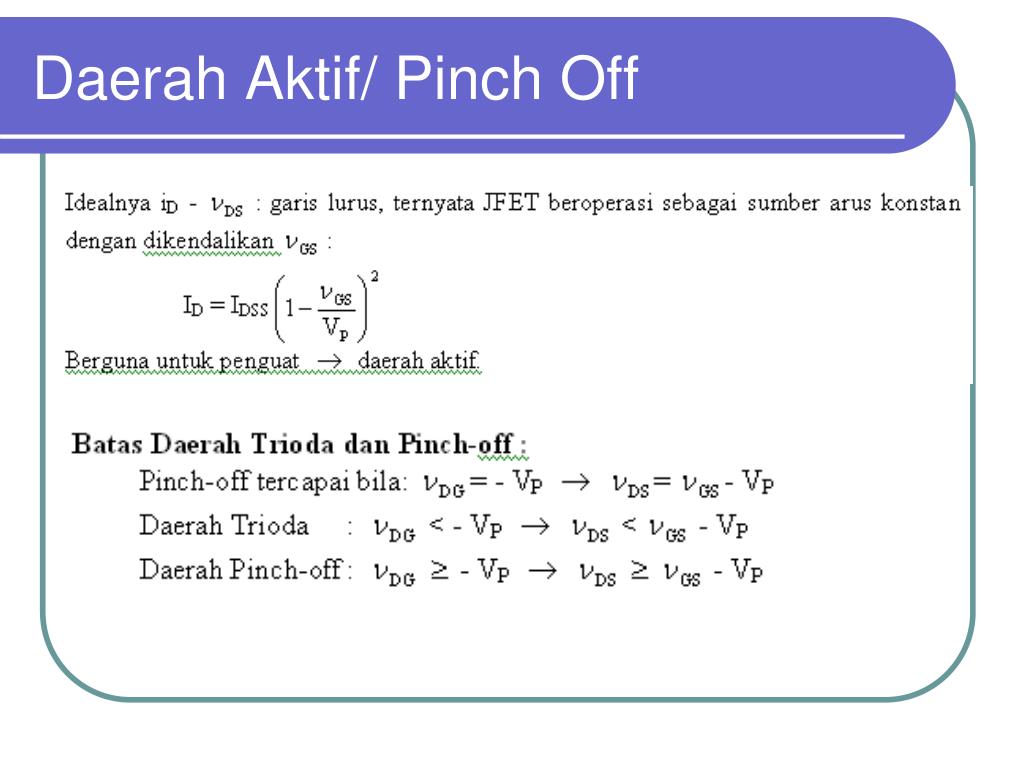

  10. Kurva karakteristik Drain Daerah aktif/pinch off/saturasi

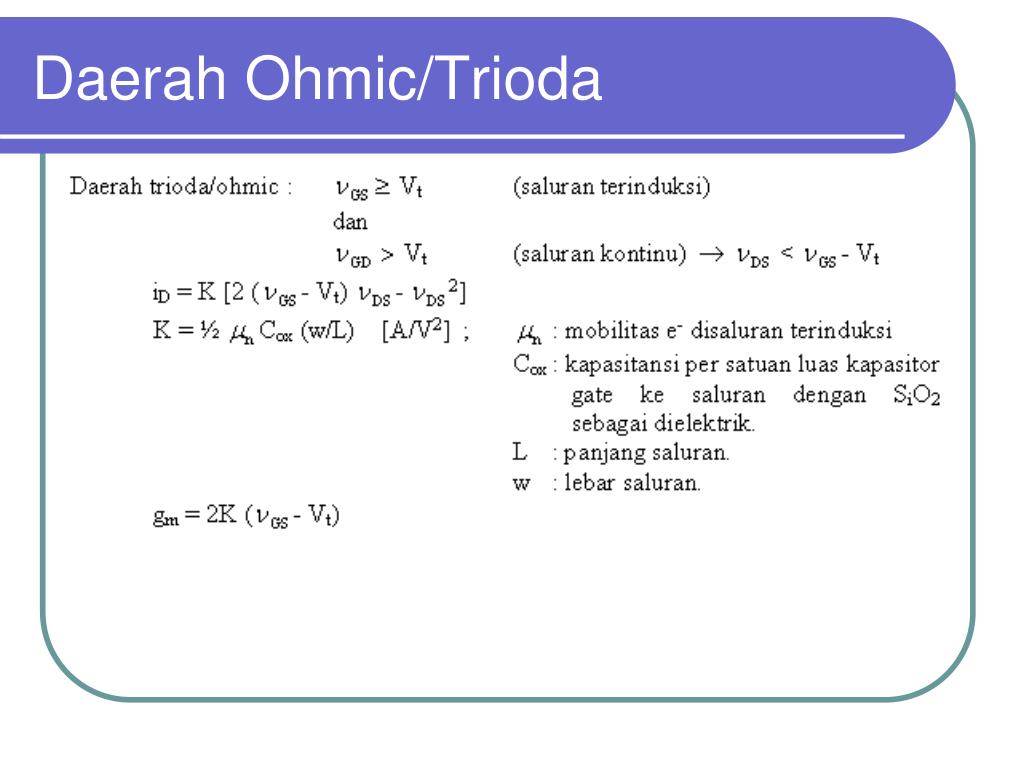

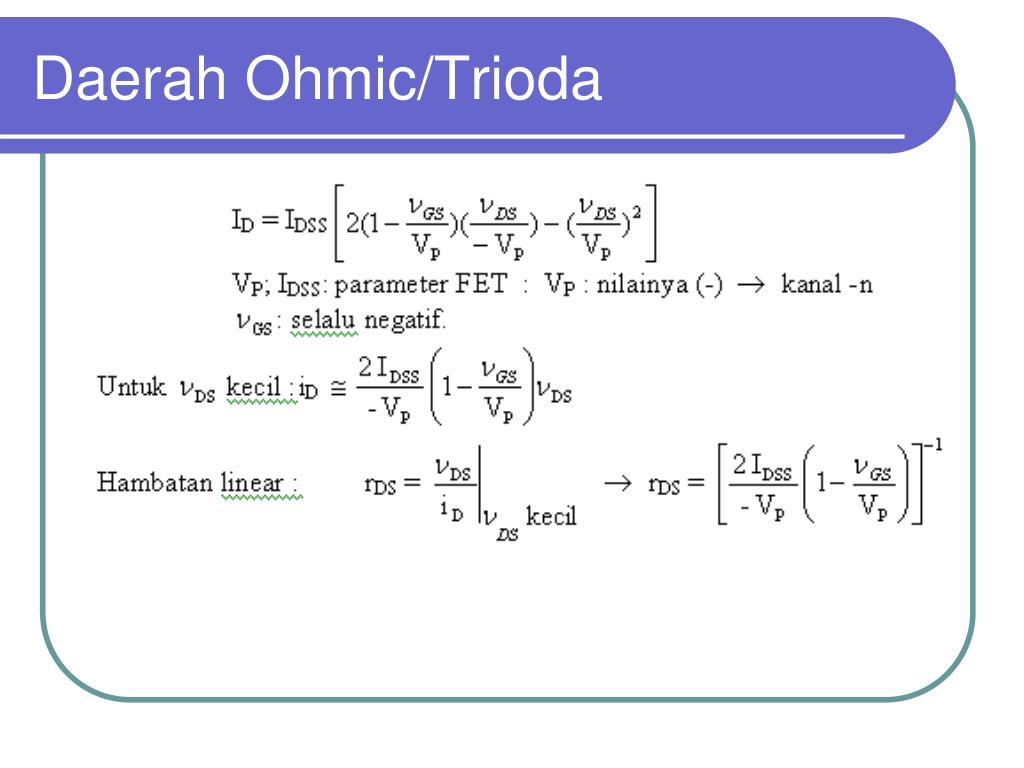

  11. Daerah Ohmic/Trioda

  12. Daerah Aktif/ Pinch Off

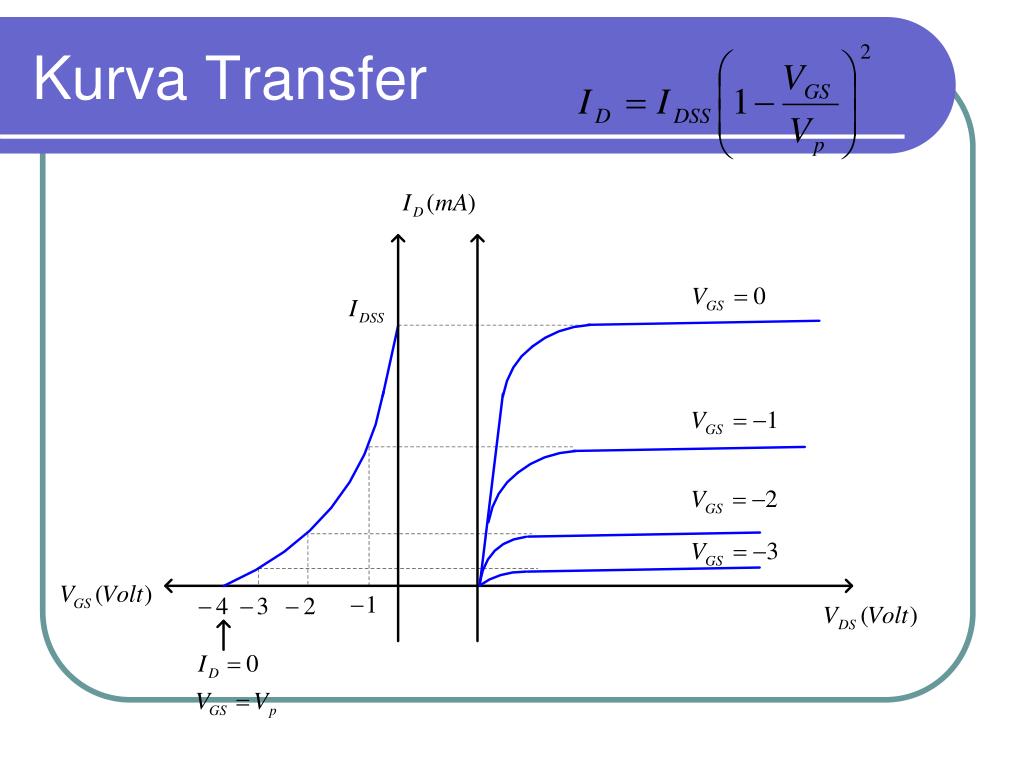

  13. Kurva Transfer

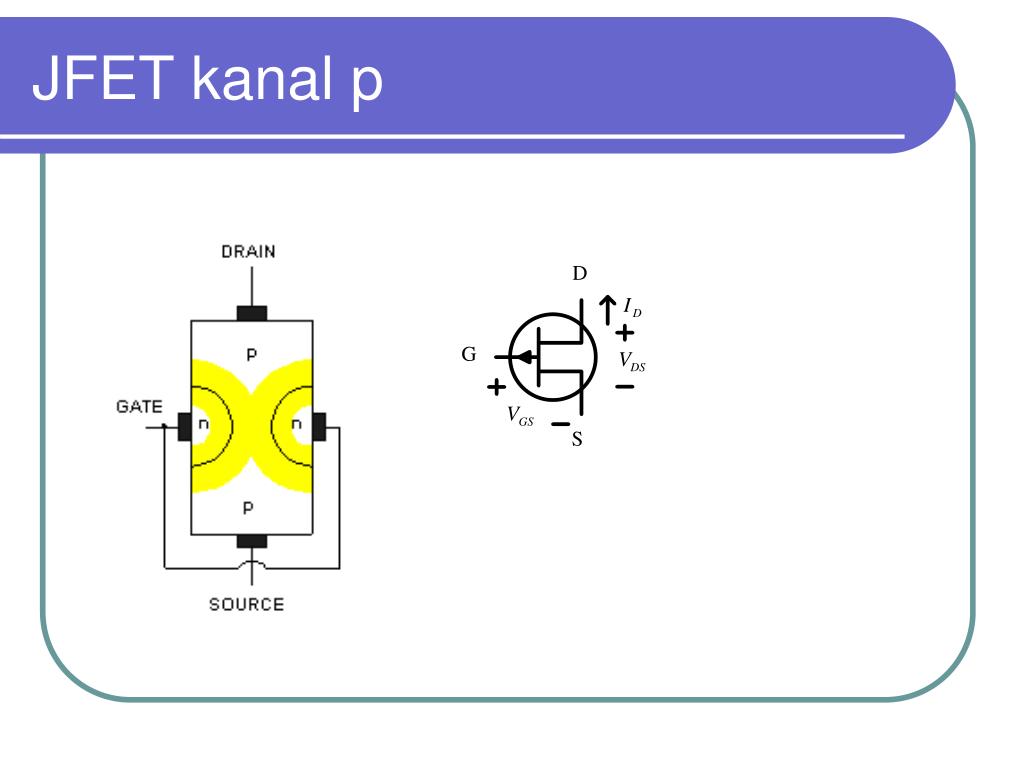

  14. JFET kanal p

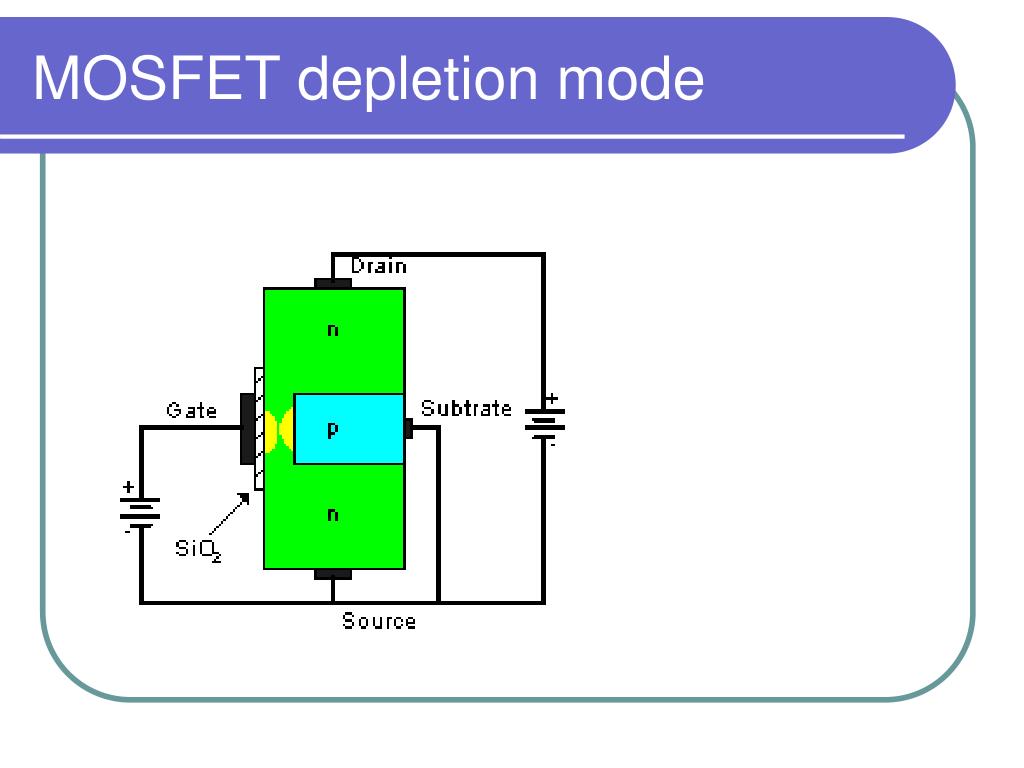

  15. MOSFET depletion mode

  16. Kurva Karakteristik

  17. Daerah Ohmic/Trioda

  18. Daerah Aktif/Pinch Off/Saturasi

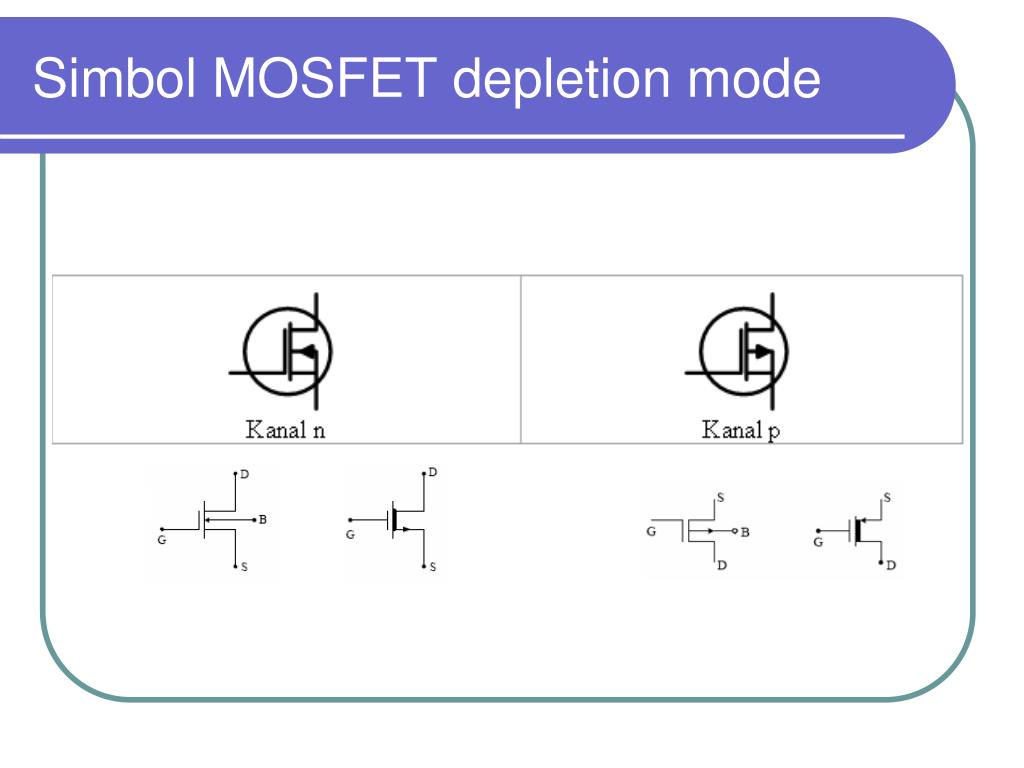

  19. Simbol MOSFET depletion mode

  20. MOSFET enhancement mode

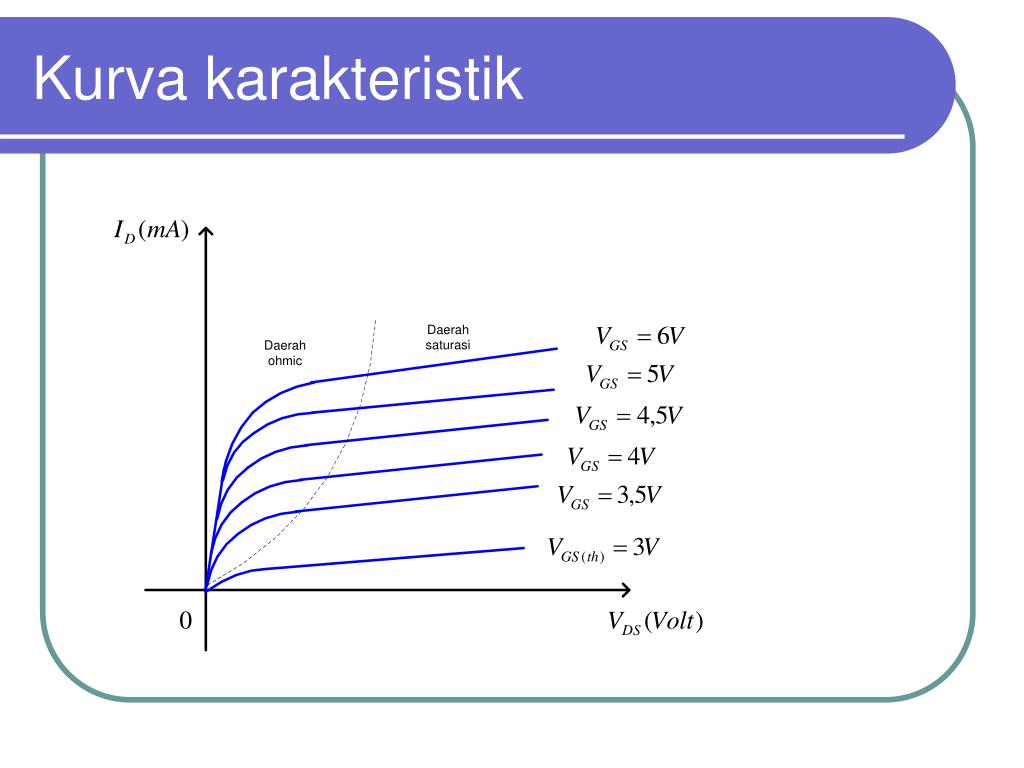

  21. Kurva karakteristik

  22. Daerah Ohmic/Trioda

  23. Daerah Aktif/ Pinch Off

  24. Simbol MOSFET enhancement mode

  25. Karakteristik FET • Operasinya tergantung pada aliran pembawa mayoritas saja. • Mudah dibuat dalam bentuk IC dan memerlukan tempat lebih sedikit dalam IC. • Rin tinggi (ratusan M). • Derau lebih rendah dibandingkan transistor bipolar. • Hasil kali penguatan dan lebar band frekuensi lebih kecil. • gm FET < gm transistor bipolar. • Konsumsi daya kecil
