BinMaster 历史. BinMaster 有 50 年的历史 , 其为全世界工业行业提供全面的最值得信耐的点料位、仓储管理、干流量 / 无流量、通风和灰尘探测的仪表产品。 你可以从多种多样的仪器仪表中选择你所需要的产品来实现高低料位报警、停止或者启动设备；监控管道、斜道或者进料器内固体和粉末的有无流量情况；连续检测危险性介质的浓度；以及为仓储管理和操控提供料位测量。 我们的客户今天是电力、谷物、塑胶、化工、食品、水泥 / 混合物、制药、木材 / 造纸和许多其他的固体液体产品的领先制造者。. BinMaster 令人激动的时刻.
E N D
BinMaster历史 BinMaster有50年的历史, 其为全世界工业行业提供全面的最值得信耐的点料位、仓储管理、干流量/无流量、通风和灰尘探测的仪表产品。 你可以从多种多样的仪器仪表中选择你所需要的产品来实现高低料位报警、停止或者启动设备；监控管道、斜道或者进料器内固体和粉末的有无流量情况；连续检测危险性介质的浓度；以及为仓储管理和操控提供料位测量。 我们的客户今天是电力、谷物、塑胶、化工、食品、水泥/混合物、制药、木材/造纸和许多其他的固体液体产品的领先制造者。
BinMaster令人激动的时刻 BinMaster最近搬到了一个75,000平方英尺的现代化工厂.
重锤式料位仓储管理系统 重锤式料位计是一个基于缆绳的智能型传感器,该料位计应用数字过程可以可靠的测量筒仓,罐子和容器中介质的距离和料位.设计和结构上的众多特点使其具有卓越的性能和可靠性.重锤式料位计通过RS-485线进行通讯,可以连接基于windows系统的e-Bob™软件程序,简单按钮控制台, 协议转换器,或者带4到20mA输出的远程启动单元(RSU).标准的重锤式料位计已通过了Class II的防爆等级认证.
重锤式料位计…怎样工作 当远程定位在筒仓顶部的重锤式料位计探头被要求去测量 的时候,马达从供应滑轮上释放一根强壮的不锈钢航空钢丝绳, 一个重锤就下降到了介质的表面.在下降期间, 远程探头测量下降的缆绳.一个微控制器计算来自内部解码器所产生的脉冲,该解码器每英尺产生80个脉冲.当重锤接触到介质的表面时,测量信息被传递,脉冲瞬间停止发射.脉冲的消失立即使马达反转并且收回重锤.如果重锤在活动容器中非垂直的下滑或沉入轻介质中,位于加载了弹簧的惰轮臂背后的特殊的机械式刹车装置被释放,并且刹住了开槽的定时脉冲滑轮,使其立即停止.定时脉冲滑轮是产生脉冲的,当其停止时,马达反转并收回重锤. 一种电子控制在回程的最后13英寸降低马达的力矩,使重锤轻碰法兰然后法兰密封住装置,此时脉冲再次停止, 微处理器则关闭马达.收回的距离也要被测量并和下落的距离相比较以保证重锤完全收回. Granular & Medium Bulk Solid Materials
重锤式料位计机械性能 A H B G C F D E A. 不锈钢尼龙护套的缆绳, 能承受 270 磅(1磅=0.454千克) 的拉力 B.惰轮臂防止感应探头沉没或打滑 C.滑轮道刮刀使滑轮不会沾染外来物质 D. 密封轴承, 可以放心地运转 E.四个清洁毛刷擦除缆绳上的残留杂屑, 使碎屑不能进到机械装置 F. 自动拉紧滑轮系统消除了缆绳脱出滑轮的隐患 G. 吹扫空气确保在苛刻的环境下正常工作 H. 提供缆绳的滑轮确保正确的缆绳缠绕
重锤式料位计电子性能 H A G B F E C D A. 大负荷直接驱动可倒转的带电子扭矩控制的马达 B.可选的马达变速箱加热器使马达可以在寒冷的气候条件下具有最佳的性能 C.双电气接口 D. 电源采用 115/230 VAC 或者 24 VDC E.被保护的可见编码器和传感器齿轮 F. 轻触开关转换面板可以为每一台设置一个唯一的地址 G. 远程启动测量的测试按钮 H. 可移动的接线端子简化了现场安装
可选重锤 不锈钢锥体重锤适用于每立方英尺大于20磅的大块固体 可降解瓶或4英寸不锈钢反锥体重锤 适用于较轻的固体和粉末 不锈钢锥体重锤适用于穿透液体测淹没在其中的固体 6英寸不锈钢反锥体重锤 适用于液体 Torpedo through a Liquid to Find Submersed Solid Granular & Medium Bulk Solid Materials Powder & Light Bulk Solid Materials Liquids & Slurries
重锤式料位计安装法兰 重锤式料位计可以和平的或者用于安装在倾斜仓顶的有角度的安装法兰一起供货.法兰的可选角度是0°, 5°, 10°, 15°, 20°, 和30°. Torpedo through a Liquid to Find Submersed Solid Granular & Medium Bulk Solid Materials Powder & Light Bulk Solid Materials Liquids & Slurries
重锤式料位计延长管 延长管是重锤式料位计的可选项.延长管可防止重锤被竖直管道阻挡,起到缆绳套筒的作用,当要通过厚的仓筒壁时,能使重锤和容器顶齐平. Torpedo through a Liquid to Find Submersed Solid Granular & Medium Bulk Solid Materials Powder & Light Bulk Solid Materials Liquids & Slurries
重锤式料位计高温选项 重锤式料位计的高温远程探头可应用于过程温度在115°C 到 260°C 之间.此型号是用在260°C的高温下能安全工作的零件所制造.不锈钢竖直管用来延伸远程探头与热源的距离,带有特氟龙缆绳引导管的不锈钢延长管,使重锤不碰到竖直管和容器顶部.进气口可以允许少量的气体在远程探头的机械部分循环. Torpedo through a Liquid to Find Submersed Solid Granular & Medium Bulk Solid Materials Powder & Light Bulk Solid Materials Liquids & Slurries
重锤式料位计4-20mA输出选项 该系统设计用于远端探头和PLC或DCS系统进行简单连接. PLC/DCS系统通过提供一个干接点闭和给远程启动单元RSU来启动测量.PLC/DCS系统再从RSU中输出的4-20mA电流中获取测量数值.RSU也有显示功能,并能手动或者定时启动测量.
重锤式料位计通讯SBC-A手动控制台选项 SBC-A可以手动操控1到99台远端探头.用按钮来启动测量,对于已有的介质高度,还可以装的介质高度,充填百分率给出正确的读数.每个远端探头的最终测量存储在一个固定的存储器中.RS-485数字通讯通过简易的双线连接大大降低了接线的距离,简化了安装
重锤式料位计MUCM通讯模块选项 MUCM通讯模块能把SmartBob2的协议翻译成Modbus RTU, Ethernet, DeviceNet, Modbus Plus, 或 Profibus协议.下面的例子展示了Modbus系列控制器从3台SmartBob2中获取数据.每个SmartBob2的数据被提供为一个Modbus登录者的形式(4x).每个SmartBob2被分配了一个唯一的Modbus子地址.一种特殊的247型Modbus子地址被提供以启动测量,并汇总网络中所有SmartBob2的测量结果.
重锤式料位计通讯选项eBob 5.0软件程序 系统设计成可与一台和IBM兼容的安装了eBob软件的个人电脑一起工作.软件是同行业中与Windows™操作系统兼容最好的.计算机程序设计成能够智能化监控100个仓筒中的料位情况.
重锤式料位的广泛应用 测量橡胶生产厂黑烟末 测量聚合物工厂的聚苯乙烯 测量电厂煤粉传送带下面的煤仓中的煤粉 测量木制产品生产厂的木屑
重锤式料位仓储管理系统 • SmartBob2在全世界超过3000个的应用安装上得到了证明 • 免维护,容器的最大高度为180英尺 • 简单放心的安装 • 与存储原料接触最少 • 容易衡量的满足客户运作目标的通讯能力 • 无现场校订和调节 • 拥有以同类市场上最坚固的缆绳为基础的系统
PROCAP电容式料位开关是怎样工作的 PROCAP系列电容式料位开关能通过感应电容的变化来指示接触到探头的材质的存在与不存在,该电容是由容器中的介质和空气的电介质的区别所产生的.PROCAP系列探头工作频率大约在6KHz,正好在无线电频率之下.正因为可以在这样一个低的频率下进行操作,因此电容式料位开关就不会被附近电厂设备或者其他设备发出的电子信号干扰.
PROCAP电容式料位开关是怎样工作的 Q: 探头中非活动的部分与活动部分一样都发射信号.问题是非活动部分的信号是什么,它是怎么产生的?频率是多少? A: 非活动部分发射的频率和探头发射的频率一样,大约是6KHz,即每秒6000转.这是一种声频而不是无线电频率.活动部分和非活动部分都不会传递信号.在这种声频下,活动部分和非活动部分的长度太小而不能作为天线来传递信号.因此,信号则无处可去. Q: 电容式探头被隔离物分成了2个导体. 探头给导体能量并测量两导体间的电容. 问题是在探头中有多少电流通过?在相对的另一个导体(仓筒壁)中也是一样么? A: 产生和释放电容是每秒6000次,该电容是在探头和仓筒壁之间形成的.只是在产生和释放电容的瞬间,探头和仓筒壁之间会有电流流动,而不是在整个过程当中.下面是一些数据说明,最高的探头电流为0.5mA, 其从产生到消失大约只有1.5微秒的时间. 这种电流脉冲每83微妙就会产生一次.这是一个相当小的电流, 是绝对安全的.实际上,非活动部分较探头本身相比能产生一个更大的电流流回仓筒壁.它的次数和上面讲的活动部分是一样的,但是电流的最高值要更高.所有电容式探头,即使是无线电射频探头,在探头和仓筒壁之间都会有电流,这就是电容式料位开关的工作原理.
指示灯 三圈螺纹外壳 锁紧装置 双电气接口 1 ¼” & ¾” NPT螺纹安装 – 标准 非活动部分使不受附着物的影响 精细的5/8” 316SS感应探头 绝缘套筒: 耐用的迭尔林或者高温特氟龙 全不锈钢, 弹性, 平整式和延长式探头可选 PROCAP电容式料位开关探头
快速设定校准 调试指示灯 延时设定 电源指示灯 活动的接线端子 保险管 简易进线口 PROCAP电容式料位开关探头
PROCAP电容式料位开关是怎样工作的 PROCAP系列探头特点是可以预防由于探头表面的堆积物或侧壁与探头之间的桥接而产生的误报.隔离区是探头的一部分,该部分能发射非感应信号, 非感应信号使活动信号去检查探头周围更大的区域.这种隔离区容许PROCAP系列探头用在存储各种多灰,粘性介质的容器中.
可选电容式探头 标准探头 平装探头 延长的FI接头 弹性延长探头 短粗隔离探头 不锈钢或镀锌外套接头
PROCAP电容式料位开关特点 • 三圈螺纹旋转外壳, 不含螺栓 • 对探头表面的堆积物和附着物具有免疫力 • 卓越的敏感性和稳定性 • 不受无线电信号的干扰 • 开关可选的高/低自动防故障装置 • 快速设定和校准 • 双电气接口, 改进的接线 • 与介质接触部分材质均为316SS • 粉状涂层烤漆外观

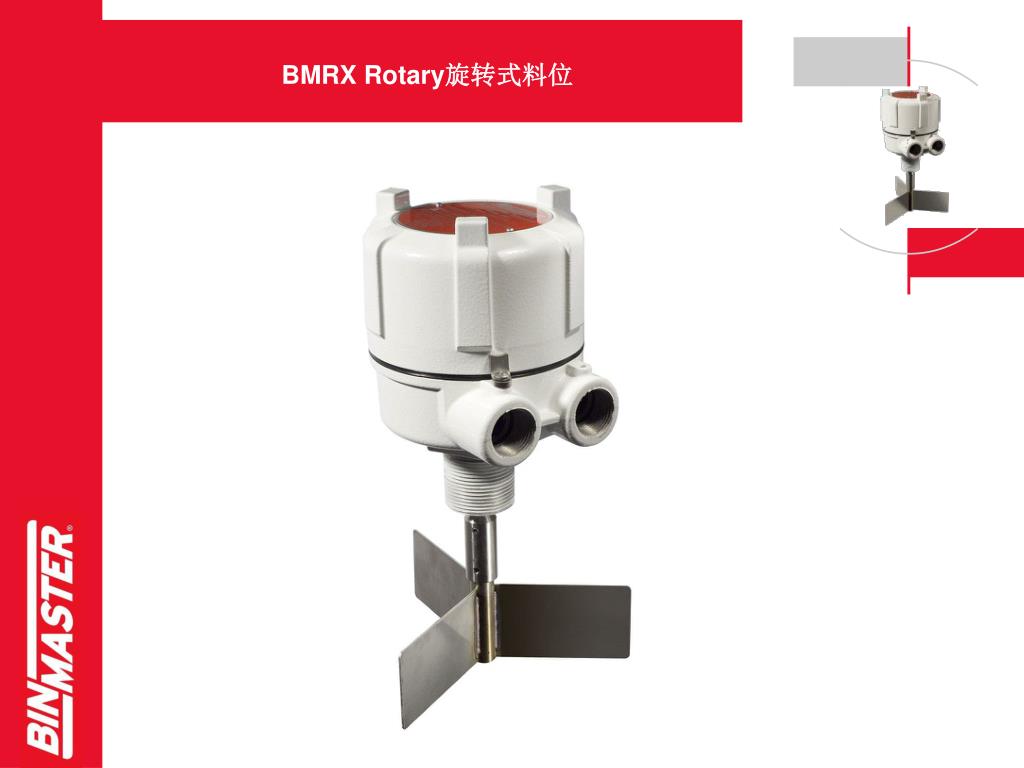

旋转式料位是怎样工作的 对于高料位来说,当介质不存在时轮翼不断旋转.当介质到达轮翼时,阻力导致马达断电. 这种断电立刻产生中继信号来改变状态并且自动关闭接线到中继的过程系统.对于低料位来说,当介质存在时轮翼停止,马达断电. 当介质下降到轮翼下面时,马达启动,轮翼开始旋转.使中继去改变状态,自动启动接线到中继的过程系统.
旋转式料位的结构特点 标准的防爆外壳 带锁紧的三圈螺纹外壳 改进接线的双电气接口 粉状涂层外观的紧凑的铸铝外壳 不锈钢轮翼和连结轴 带1 1/4”螺纹的轴心
旋转式料位的电子特点 易接近马达 缓冲马达开关 双刀双掷 10 安培 中转 可选的高/低自动防故障装置 易接线的可移动接线端子 马达压力包括 115VAC, 230VAC, 24VAC, 24VDC, & 12 VDC
增强型旋转式料位电子特点 以微控制器为基础的电子学确保一致的、可信耐的操作 覆盖和非覆盖条件下的时滞 可选的高/低自动防故障装置 发光二极管提供对操作状态的就地可视指示 双刀双掷 10 安培 中转 管理脉冲状态的继电器 马达电压包括 115VAC, 230VAC, 24VAC, 24VDC, & 12 VDC 易接近马达 易接线的可移动接线端子
旋转式料位的安装板 安装板容许BMRX旋转式料位可安装在平的或斜的容器外表面.半个连接的安装板用于侧装.整个连接的安装板用于顶装,延长杆和防护杆是需要的.两种安装板都是粉末涂层的碳钢,以及可用于腐蚀环境中的不锈钢
旋转式料位的连接头,延长管和保护套管 弹性连接轴 弹性连接轴用于顶装可缓冲侧向压力,保护内部单元的工作. 牢固的轴连接器 牢固的轴连接器用于侧装的开关,使其更稳定以及保护内部单元的工作. 延长管 顶装可能需要轮翼延长进入容器中.电镀或1/4’’直径不锈钢延长轴长度可达144’’(3.3米). 保护套管 当延长管超出24 ’’时,保护套管被推荐顶部安装. 保护套管限制了由于侧向力矩引起的延长管活动以保护开关不受损坏.保护套管应该与延长管一样长,可以是镀锌的或者不锈钢的.
旋转轮翼 GRP-1, 2, 22, 26, 28, 30 3片式的不锈钢轮翼可用于很轻或很重的介质中.你所选择的轮翼尺寸是根据介质的密度来决定的.比较轻的介质用比较大的轮翼.因此,比较重的介质用比较小且更强壮的轮翼. GRP- 3, 23, 27 可嵌入式的轮翼可用于很轻或很重的介质中.这些轮翼通过焊接在容器上的1 ¼”的接头直接插入容器中.这可以避免在容器上开比较大的口. GRP- 11 & 12 经济型的3片式聚乙烯轮翼, 直径可选5”和7”
旋转式料位的安装 顶装应用 侧装应用
