  1. CLI203 Microsoft Сергей Халяпин Citrix Systems Павел Гуровский Hewlett Packard Архитектура проектов VDI Александр Степанов

  2. Содержание • Тенденции в управлении ПК • Пути развития • Что такое VDI и чем отличается от RDS? • Сценарии использования VDI • Типовой проект VDI • Аппаратная платформа от Hewlett-Packard • Инфраструктурные компоненты от Microsoft • Компоненты управления VDI от Citrix

  3. Тенденции на рынке ИТ 100% • Расширение возможностей сотрудников • Трансформация IT (ITaaS) • Гибкость • Снижение затрат на обслуживание Мобильные сотрудники Малый и средний бизнес Смешанные технологии персональный десктоп VDI Пользователи Офисныесотрудники Операцио-нисты персональныйдесктоп VDI Десктоп терминаль-ного сервера и ПО Мобильныеустройства 1995 2000 2005 2010 2013

  4. Пути развития VPN • Привычная инфраструктура • Локальный ЦОД с частичной виртуализацией • Физические рабочие станции • Виртуальная инфраструктура • Локальный и\или удаленный ЦОД («гибридные облака») • Тонкие клиенты RDS (TS) VDI

  5. RDS (TS) VDI Лучшая совместимость приложений Изоляция на уровне ВМ Что такое VDI? Удаленные рабочие столыДоступ к рабочему столу сервера в рамках терминальных сессий Виртуальные ПКПолноценный рабочая станция пользователя запущенная в качестве ВМ Не путать с OperatingSystem OperatingSystem Лучшая масштабируемость и TCO Отсутствие административных прав у пользователей

  6. ПримерыэффективногоиспользованияVDIПримерыэффективногоиспользованияVDI

  7. Компоненты системы VDI Точкидоступа(ПК, тонкиеклиенты) Сеть Виртуализацияпользовательскойсреды Точки доступа (ПК, тонкие клиенты) Серверная инфраструктура и инфраструктура управления Доставкаприложений Управление Доставкарабочихстолов Платформавиртуализации Уровень аппаратного обеспечения ЦОД Серверы Хранилище

  8. Расчет типового проекта по VDI • Организация «ГазНефтьАлмазБанк» • Кол-во филиалов: 10 • Общее кол-во сотрудников: 500 • Кассиры-операционисты - 100 • Менеджеры по продажам, аналитики и т.д. - 300 • Разработчики - 100

  9. Архитектура проекта Программная платформа (технологии доступа к виртуальным ПК) Программная платформа (управление и развертывание) Программная платформа (базовая инфраструктура) • Аппаратная платформа • (серверное оборудование,СХД) P4800

  10. Эталонная архитектура – рекомендации по расчету • Операционист (Task Worker) • минимум приложений (Офис, Zip, IE, Adobe), Открыто одно, два приложения одновременно • Офисный сотрудник (Productivity Worker) • Большое количество открытых приложений (до 14). • Разработчик (Developer Worker) • Много «тяжелых» приложений

  11. Среднее выделение ресурсов

  12. СХД для виртуализации HPStorage P4000 Площадка 1 Площадка 2

  13. Программно-аппаратный комплекс P4800 SAN для VDI 2 полки MDS600 + 2 SAS коммутатора + 4 блейдаP4000sb Полка BladeSystem c7000 +VirtualConnect Flex10 + ProLiant BL490c

  14. Расчет требуемых мощностей • P4800 SAN • Состав: • 2хP4460sb - контроллеры системы хранения данных • 2х MDS600 – СХД (35дисков x 450 ГБ в каждой) • 6х ProLiant BL490c - сервера приложений (порядка 60-70 ВМ на сервер)под VDI (400 ВМ) • 2х ProLiant BL490c - для терминальных серверов • 1х ProLiant BL490c - для Microsoft (FS, System Center)

  15. Архитектура проекта Программная платформа (технологии доступа к виртуальным ПК) Программная платформа (управление и развертывание) Программная платформа (базовая инфраструктура) • Аппаратная платформа • (серверное оборудование,СХД) P4800

  16. Базовая инфраструктура • Платформа виртуализацииHyper-V Server 2008 R2SP1 • Идеальная платформа для виртуализации Windows 7 • Живая миграция, динамическая память, RemoteFX • Перемещаемые профилии перенаправление папок • Данные и настройки пользователей больше не привязаны к конкретному компьютеру, а следуют за ними

  17. Системы управления • Управление обновлениями и изменениями • Инвентаризация и распространение ПО • Доставка виртуальных рабочих станций • Резервное копирование ВМ и приложений • Восстановление после сбоев • Сквозной мониторинг ИТ инфраструктуры • Сбор и анализ данных по производительности (ProTips) • Управление жизненным циклом ВМ • Управление несколькими гипервизорами • «Live Migration», «Quick Storage Migration», …

  18. Технологии оптимизации • Набор инструментов для оптимизации работы виртуальных ПК (Microsoft Desktop Optimization Pack) • Виртуализация приложений (App-V) • Доставка виртуальных приложений на виртуальные рабочие станции • Решение проблем совместимости приложений • Управление виртуальными ПК в корпоративных средах (MED-V) • Набор средств диагностики и восстановления • Служба инвентаризации ПО • Расширенное управление групповыми политиками • Средство отслеживания ошибок в настольных системах

  19. Архитектура проекта Программная платформа (технологии доступа к виртуальным ПК) Перемещаемыепрофили Перенаправлениепапок Управление Программная платформа (управление и развертывание) Программная платформа (базовая инфраструктура) P4800

  20. VDI глазами пользователя

  21. VDI глазами администратора  ЖЕСТЬ!!!

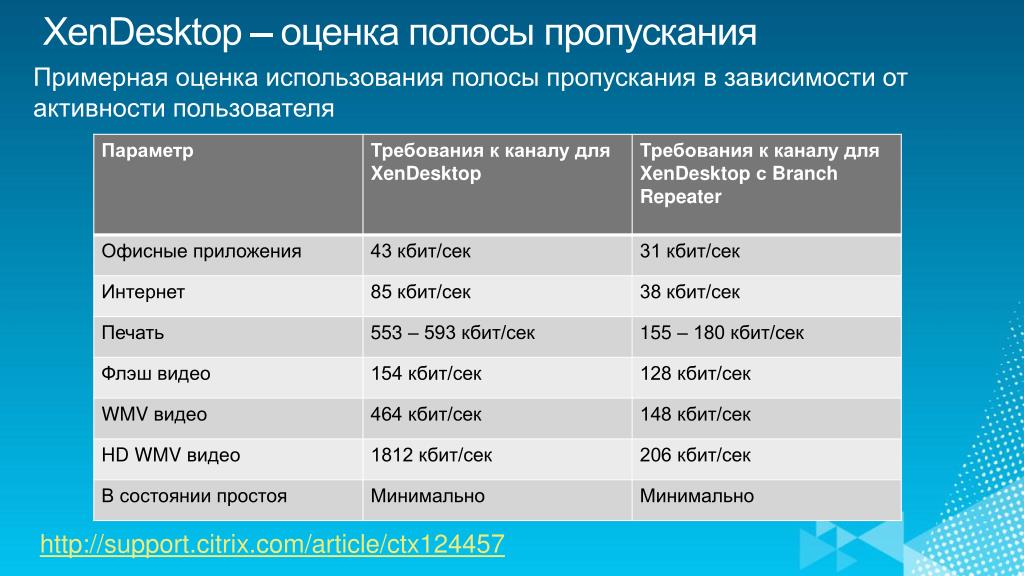

  22. XenDesktop – оценка полосы пропускания Примерная оценка использования полосы пропускания в зависимости от активности пользователя  • http://support.citrix.com/article/ctx124457

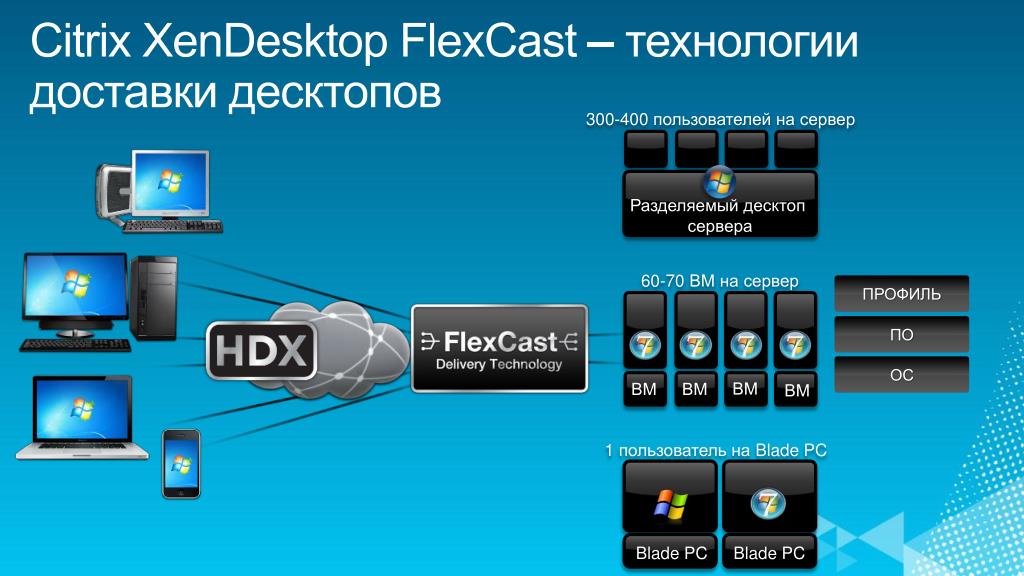

  23. Citrix XenDesktopFlexCast–технологии доставки десктопов 300-400пользователей на сервер Разделяемый десктоп сервера ПРОФИЛЬ 60-70 ВМна сервер ПО ОС ВМ ВМ ВМ ВМ 1 пользователь на Blade PC Blade PC Blade PC

  24. Единое, централизованно-управляемое решение Любая бизнес роль,Любое устройство Любой тип виртуального десктопа

  25. Выбор типа десктопа для пользователя • Операционисты – терминальные службы. Проверенные приложения, не требующие клиентской ОС. • Программисты – персональные ВМ. Необходимы права администратора, полный контроль над рабочей средой. • Офисные сотрудники – ВМ из общего пула однотипных машин. Одинаковый набор приложений для клиентской ОС.

  26. Использованные для проекта компоненты Citrix XenDesktop • Брокер (DDC), компонент определяющий, кто куда подключится • XenApp – сервер терминального доступа • Provisioning Server – средство управления единым образом • Citrix Receiver – агентское ПО, для оконечного оборудования

  27. Архитектура проекта Программная платформа (технологии доступа к виртуальным ПК) Перемещаемыепрофили Перенаправлениепапок Брокер (DDC) XenApp Provisioning Server Citrix Receiver Управление P4800

  28. Windows VDA входит в преимущества SA Право использовать систему управления VDI и работы с терминальной фермой RDS Обязательно наличие OEM системы Право работы с «полной версией» ОС Windows в ЦОД Microsoft VDI Suite Уже включено в SA!!! на устр-во/в год ПК, имеющие активную подписку Software Assurance Microsoft VDI Suite Microsoft VDA на устр-во/в год на устр-во/в год ПК, без подписки SA / Без купленной ОС Windows http://www.microsoft.com/rus/licensing/volume/softwareassurance/advantagesoverview/vda.aspx

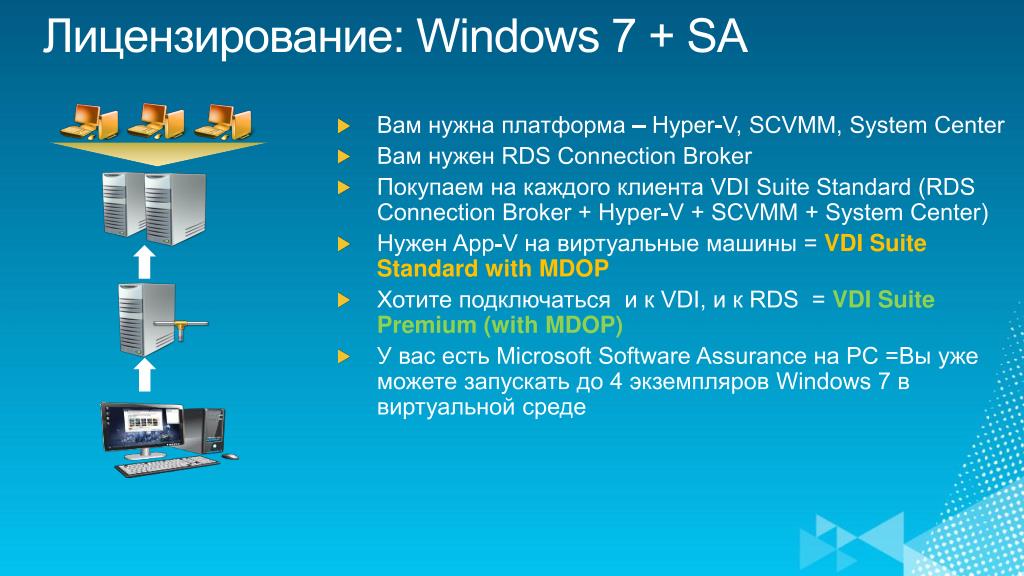

  29. Лицензирование: Windows 7 + SA • Вам нужна платформа – Hyper-V, SCVMM, System Center • Вамнужен RDS Connection Broker • Покупаем на каждого клиента VDI Suite Standard (RDS Connection Broker + Hyper-V + SCVMM + System Center) • Нужен App-V на виртуальные машины = VDI SuiteStandardwithMDOP • Хотите подключаться и к VDI, и к RDS = VDI SuitePremium (with MDOP) • У вас есть MicrosoftSoftwareAssurance на PC =Вы уже можете запускать до 4 экземпляров Windows 7 в виртуальной среде

  30. Лицензирование: Тонкие клиенты • Вам нужна платформа – Hyper-V, SCVMM, System Center • Вамнужен RDS Connection Broker • Покупаем на каждого клиента VDI Suite Standard (RDS Connection Broker + Hyper-V + SCVMM + System Center) • Нужен App-V на виртуальные машины?= VDI SuiteStandardwith MDOP • Хотите подключаться и к VDI и к RDS?= VDI SuitePremium (with MDOP) • Покупаем на каждое устройствоWindows Virtual Desktop Access (VDA) – годовая подписка. Позволяет запускать до 4-х экземпляров Windows 7и тогда вам не нужна отдельная лицензия на Windows 7 для запуска в виртуальной среде • У Вас есть тонкие клиентыи устройства, не лицензированные в рамках SA

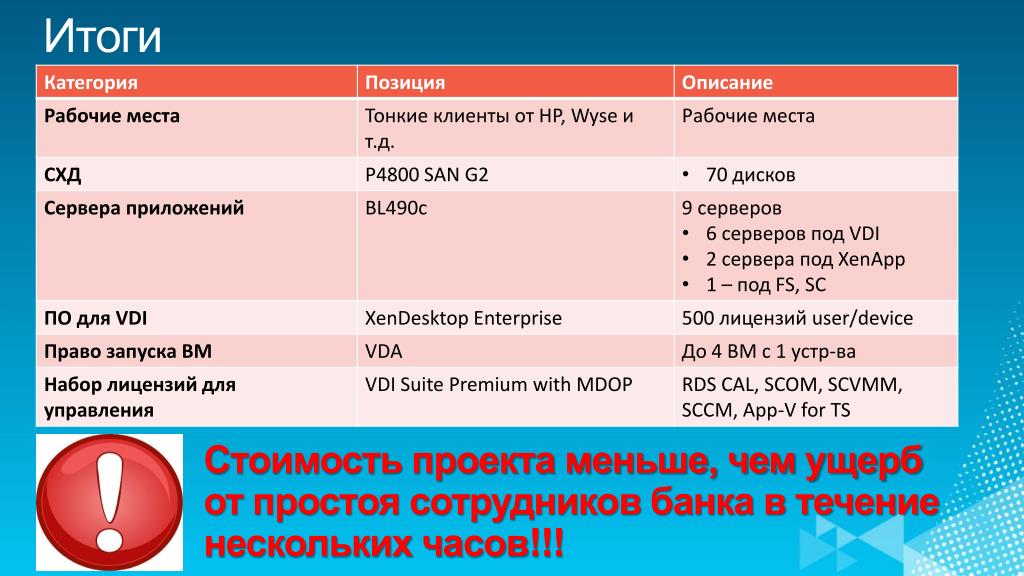

  31. Итоги Стоимость проекта меньше, чем ущерб от простоя сотрудников банка в течение нескольких часов!!!

  32. Итоги: предварительныйанализцелесообразности внедренияVDI Стоимость обновления ЦОД Взаимодействие с пользователем Производительность приложений • Дополнительные вложения в серверную и сетевую инфраструктуры, а также в инфраструктуры управления и хранения данных. • Дополнительное ПО для управления VDI, обеспечения взаимодействия с пользователями и оптимизации. • Для виртуальной инфраструктуры не предусмотрен автономный режим, следовательно, она не подходит для сотрудников, не имеющих доступа к сети. • При повышенной нагрузке на серверы и при невысокой пропускной способности сети (если используется глобальная сеть) пользователям становится менее удобно работать. • Производительность приложений, зависящих от условий работы сети (например, VOIP), может снизиться. • Приложения с интенсивным использованием графикимогут работать медленнее, если доступ осуществляется через глобальную сеть.

  33. Итоги • Прежде чем начинать проект по VDI, определите: • Задачи, которые вам необходимо решить • Технологии, которые вам действительно нужны (VPN, RDS, VDI, …) • Группы пользователей по типам исполняемых ими задач • Требуемые аппаратные ресурсы, используя инструменты расчета от производителей оборудования • Узкие места в сетевой инфраструктуре

  34. Сессии по теме • CLI201 Современные решения для гибкого стиля работы сотрудников. Разные устройства, разное время, разные задачи • CLI202 Технология RemoteFX для сценариев VDI. Практика внедрения в России • CLI204 Оптимизация затрат на клиентскую составляющую инфраструктуры VDI, возможности WindowsThinPC • CLI205 Новые инструментыуправления рабочимистанциями в пакете MDOP • CLI310 Оптимизация использования клиентских приложений с помощью App-V

  35. Ресурсы • http://technet.microsoft.com/ru-ru/gg634827 • http://www.citrixandmicrosoft.com • http://blogs.technet.com/b/vishwa/archive/2011/02/01/tuning-scvmm-for-vdi-deployments.aspx • http://h20195.www2.hp.com/V2/getdocument.aspx?docname=4AA3-6487ENW.pdf

  36. Обратная связь Уважаемые участники! Ваше мнение очень важно для нас! В блокноте, который находится в инфопаке участника, вы найдете анкету для оценки докладов Пожалуйста, оцените доклад и сдайте анкету при выходе из зала модератору Для участия в конкурсе заполненных анкет, отметьте в анкете номер, который указан на вашем бейдже Спасибо!

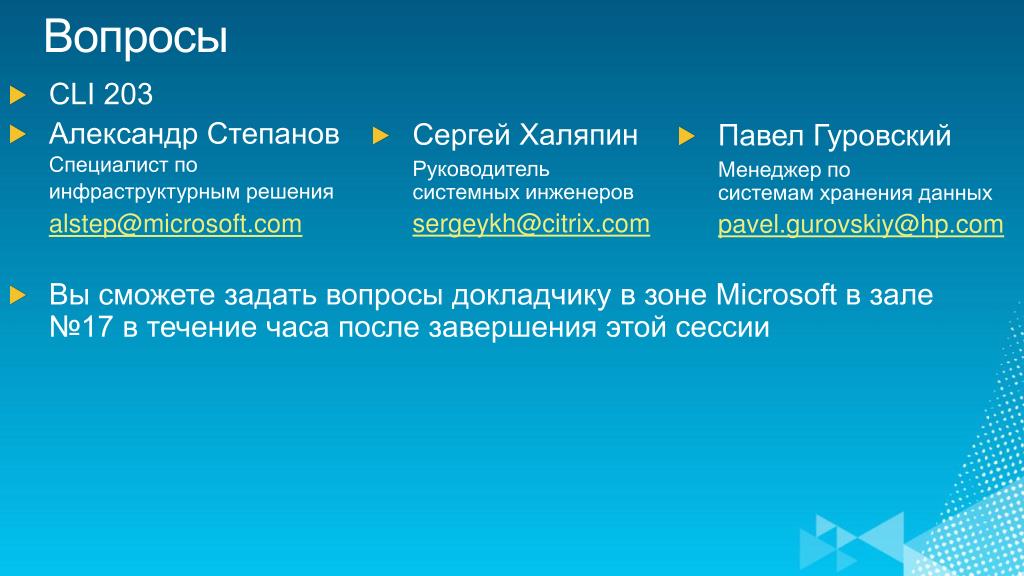

  37. Вопросы • Сергей Халяпин Руководитель системных инженеров sergeykh@citrix.com • Павел Гуровский Менеджер по системам хранения данных pavel.gurovskiy@hp.com • CLI 203 • Александр Степанов Специалистпо инфраструктурным решения alstep@microsoft.com • Вы сможете задать вопросы докладчику в зоне Microsoft в зале №17 в течение часа после завершения этой сессии
