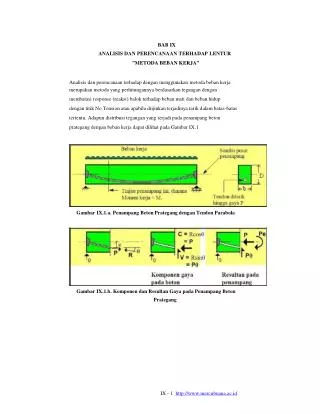

  1. BAB IX ANALISIS DAN PERENCANAAN TERHADAP LENTUR ”METODA BEBAN KERJA” Analisis dan perencanaan terhadap dengan menggunakan metoda beban kerja merupakan metoda yang perhitungannya berdasarkan tegangan dengan membatasi response (reaksi) balok terhadap beban mati dan beban hidup dengan titik No Tension atau apabila diijinkan terjadinya tarik dalam batas-batas tertentu. Adapun distribusi tegangan yang terjadi pada penampang beton prategang dengan beban kerja dapat dilihat pada Gambar IX.1 Gambar IX.1.a. Penampang Beton Prategang dengan Tendon Parabola Gambar IX.1.b. Komponen dan Resultan Gaya pada Penampang Beton Prategang IX - 1 http://www.mercubuana.ac.id

  2. Sedangkan, pemberian gaya-gaya prategang pada tendon dijelaskan pada Gambar X.2. Gambar IX.2. Gaya Prategang pada Tendon Berikut merupakan properties-properties penting dalam penampang beton prategang adalah sebagai berikut : 1. Momen decompression Mo atau Mdec, yaitu momen total tepat pada serat bawah mengalami tegangan = 0. b = 0 Sehingga, P Pe S M dec S    0 A  P  A Pe s  Jadi, M dec S IX - 3 http://www.mercubuana.ac.id

  3. Sedangkan pada Gambar IX.3. ditunjukka berbagai bentuk penampang balok prategang yang umumnya terdapat di lapangan. Gambar IX.3. Bentuk Penampang Balok Prategang Berdasarkan Gambar IX.3, perhitungan tegangan yang terjadi pada penampang balok prategang dapat dilakukan sebagai berikut : P A Pe S a M S a   Tegangan serat atas : a P Pe S b M S b   Tegangan serat atas : b A Tegangan pada lokasi y dibawah sumbu pusat penampang : P Pey I My  I  y  A dimana : S = Modulus penampang IX - 5 http://www.mercubuana.ac.id
