  1. TEKANAN PADA ZAT CAIR OLEH ABDUL RAHMAN, S.Pd SMP MUHAMMADIYAH 2 GRESIK

  2. StandarKopetensi : • Memahami peranan usaha, gaya, dan energi dalam kehidupan sehari-hari • KompetensiDasar : • Menyelidiki tekanan pada benda padat, cair, dan gas serta penerapannya dalam kehidupan sehari-hari. • Indikator : • Mengaplikasi prinsip bejana berhubungan dalam kehidupan sehari-hari; • Mendiskripsikan bejana berhubungan dalam kehidupan sehari-hari; • Mendiskripsikan hukum Pascal dan hukum Archimedes melalui percobaan sederhana serta penerapannya dalam kehidupan sehari-hari;

  3. TEKANAN HIDROSTATIK Pernahkahkamu menyelam di air ? Tekanan yang menekandadamuakibatdariadanyatekananzatcair . Tekananitudinamakantekananhidrostatik Apakah dadamu terasa mendapat tekanan ? Tekanan hidrostatik adalah tekanan di dalam zat cair yang disebabkan oleh berat zat cair ρ dirumuskan P x g x h dimana P= = Tekanan hidrostatik (N/m² or Pascal) ρ= Massa jenis zat cair (kg/m³) g= Percepatan grafitasi (m/s²) h= Kedalaman (m) Alat ukur tekanan hidrostatik dinamakan alar Hartl

  4. Contoh terapan tekanan hidrostatik (tekanan pada zat cair): • Bentuk bangunan bendungan air selalu lebih lebar bagian bawahnya, hal ini untuk menahan besarnya tekanan pada bagian bawah; • Penyelam tardisional pendengarnya sering rusak (terganggu) akibat besarnya tekanan hidrostatik di dasar lautan;

  5. Seekor ikan berada di kedalaman 20 cm pada sebuah akuarium. Berapakah tekanan hidrostatik yang dialami ikan tersebut ? ( ρ air = 1 g/cm³ dan g = 980 cm/detik² ) Contohsoal Penyelesaian: Diket : h = 20 cm ρ air = 1 g/cm³ g = 980 cm/detik² dit : P = ………….. ? Jawab : P = ρ x g x h = 1 g/cm³ x 980 cm/det² x 20 cm P = 19600 dyne

  6. Beberapa keadaan pada tekanan zat cair; 1. bejana berhubungan pada bejana berhubungan permukaan zat cair selalu datarwalaupun bentuk bejananya berbeda. Adapun terapannya pada ceret, salang ukur untuk tukang batu. Konsep bejana berhubungan tidak berlaku bila: • diisi oleh zat cair yang berbeda; • tekanan pada bejana tidak sama, misalnya karena ditutup saat pengisian; • terdapat pipa kapiler. Pada saat bejana berhubungan isi olah zat yang berbeda maka perukaannya tidak akan datar. Permukaan yang tidak datar antara ujung yang satu dengan yang lain ini dimanfaatkan untuk mengukur massa jenis zat cair (untuk membuktikan hal tersebut bautlah alat ukurnya terlebih dahulu dengan langkah-langkah pembuatan pada LKS nomor 4)

  7. Mengukurmassajeniszatcairberdasarkanprinsipbejanaberhubungan Tekanan pada minyak = tekanan pada zat cair P1 = P2 ρ1 x g x h1 = ρ2 x g x h2 • jadi, • ρ1 x h1 = ρ2 x h2 • keterangan: • ρ1 = massa jenis zat cair 1 (minyak) • ρ2 = massajeniszatcair 2 (air) • h1 = tinggi permukaan zat cair 1 • h2 = tinggi permukaan zat cair 2

  8. HUKUM PASCAL Mengapa dongkrak tersebut dapat mengangkat mobil yang besar dan berat ! Pernah kamu melihat dongkrak mobil pada saat dipakai ? F1 Mari kita amati prinsip kerja dongkrak . A 2 A 1 F 2 F 2 F 1 dirumuskan = A 1 A 2 F 1 = Gaya pada torak kecil (1) (N) dimana F 2 = Gaya pada torak besar (2) (N) A 1 = Luas penampang torak kecil (1) (m) A 2 = Luas penampang torak besar (2) (m)

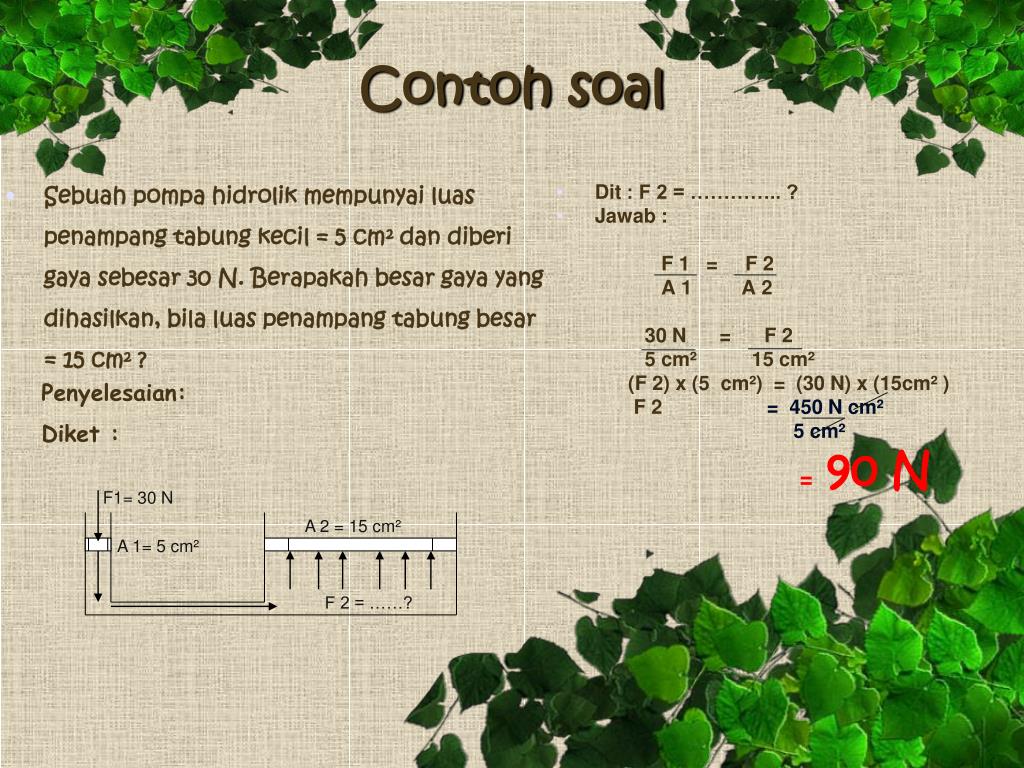

  9. Sebuah pompa hidrolik mempunyai luas penampang tabung kecil = 5 cm² dan diberi gaya sebesar 30 N. Berapakah besar gaya yang dihasilkan, bila luas penampang tabung besar = 15 cm² ? Dit : F 2 = ………….. ? Jawab : F 1 = F 2 A 1 A 2 30 N = F 2 5 cm² 15 cm² (F 2) x (5 cm²) = (30 N) x (15cm² ) F 2 = 450 N cm² 5 cm² =90 N Contohsoal Penyelesaian: Diket : F1= 30 N A 2 = 15 cm² A 1= 5 cm² F 2 = ……?

  10. Terapan Hukum Pascal • Mari kita mempraktekan terapan dengan bermain membuat alat peraga terapan hukum Pascal: • Pembuatan alat peraga: • Bahan dan alat yang diperlukan; a. Kayu h. Gergaji b. Slang i. Ketam c. Alat suntik j. Lem kayu d. Air k.. Paku e. Mobil mainan l.. Bor f. Kapas m. Pahat g. Sambungan T • Disain alat; a. Gerak kaki kepiting

  11. b. Alat peraga excafator c. Alat peraga rem hidrolik d. Alat peraga dongkrak hidrolik e. Alat peraga kempa hidrolik f. Alat peraga pengangkat mobil

  12. Soaluntukpekerjaanrumah • Bagaimanakahbunyihukum Pascal ? • Gambarkantekanan yang ditimbulkanpadazatcairdidalamduabejana yang berhubungantertutupdantuliskanpersamaanmatematis (rumus) darihukum Pascal ? • Sebuahpompahidrolikmempunyailuaspenampangkecil = 8 cm²dandiberigayasebesar 24 N. Berapaluaspenampangbesar, bilagaya yang dihasilkan = 120 N ? • Sebutkanempatcontohterapanhukum Pascal dalamkehidupansehari-hari ?

  13. Selamat mencoba dan bekerja TERIMA KASIH SEMOGA SUKSES
