  1. ESCUELA SUPERIORPOLITÉCNICADE CHIMBORAZO REVISIÓN ENERGÉTICA EN EL HOSPITAL GENERAL DOCENTE - RIOBAMBA SEMINARIO INTERNACIONAL DE CAPACITACIÓN PARA ADMINISTRADORES ENERGETICOS PANAMÁ 4, 5 Y 6 DE DICIEMBRE 2013 ING. RODRIGO F. DÍAZ BONIFAZ Email: rofdiaz@gmail.com 2011

  2. Índice

  3. Generalidades

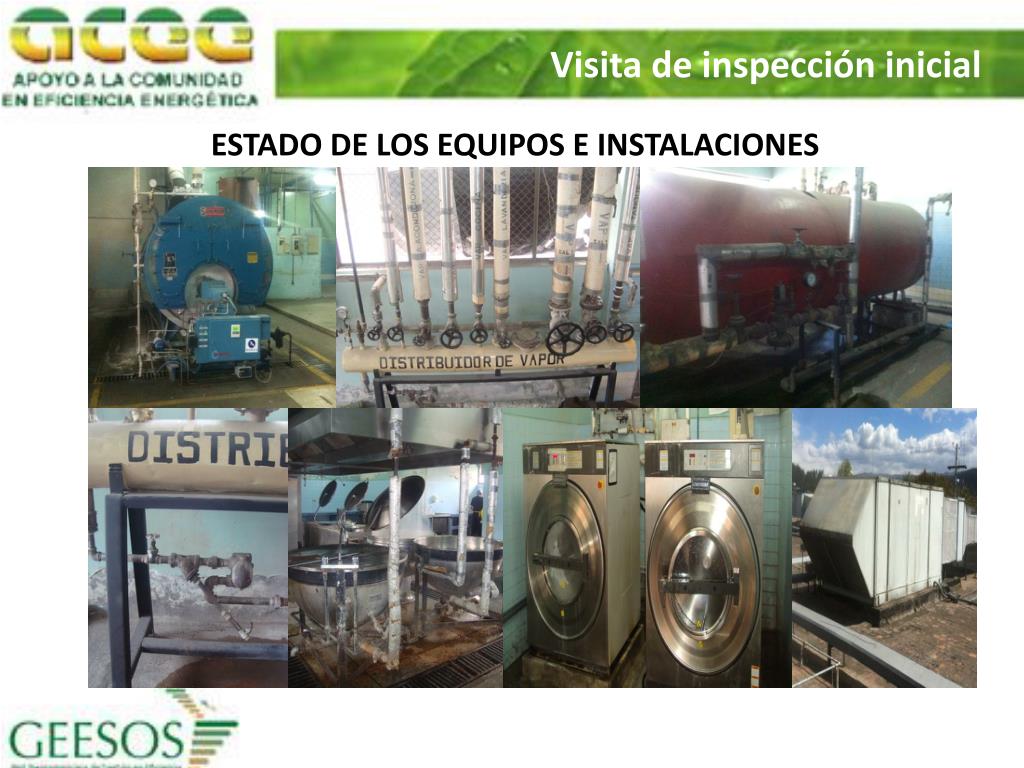

  4. Visita de inspección inicial ESTADO DE LOS EQUIPOS E INSTALACIONES

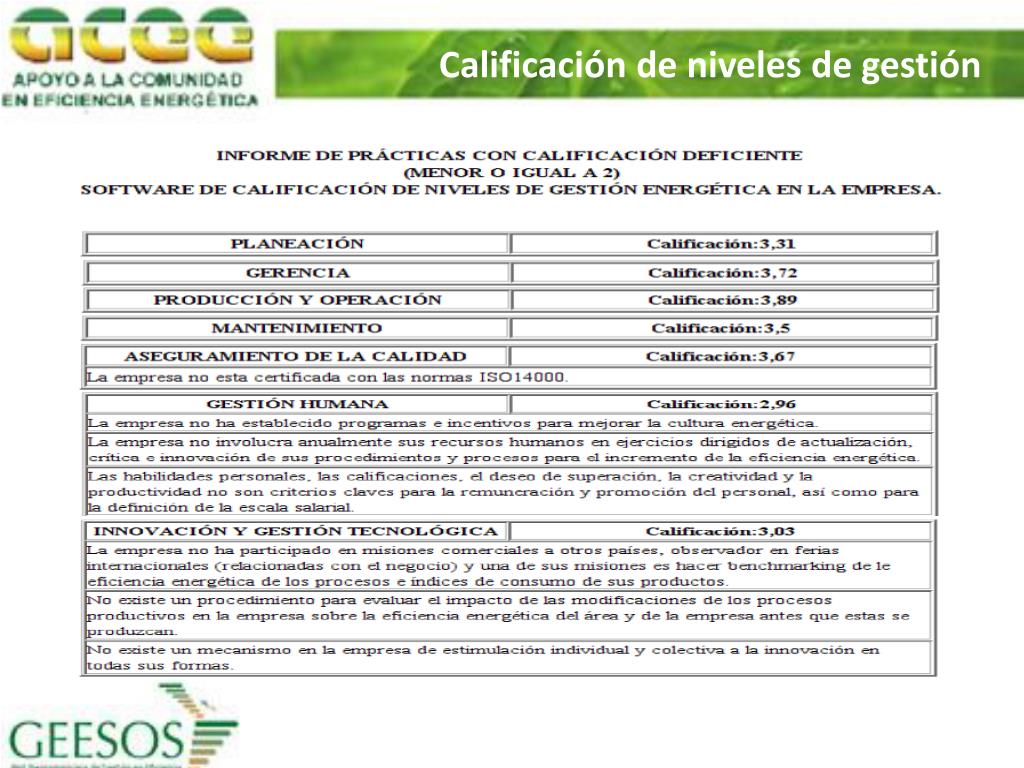

  5. Calificación de niveles de gestión

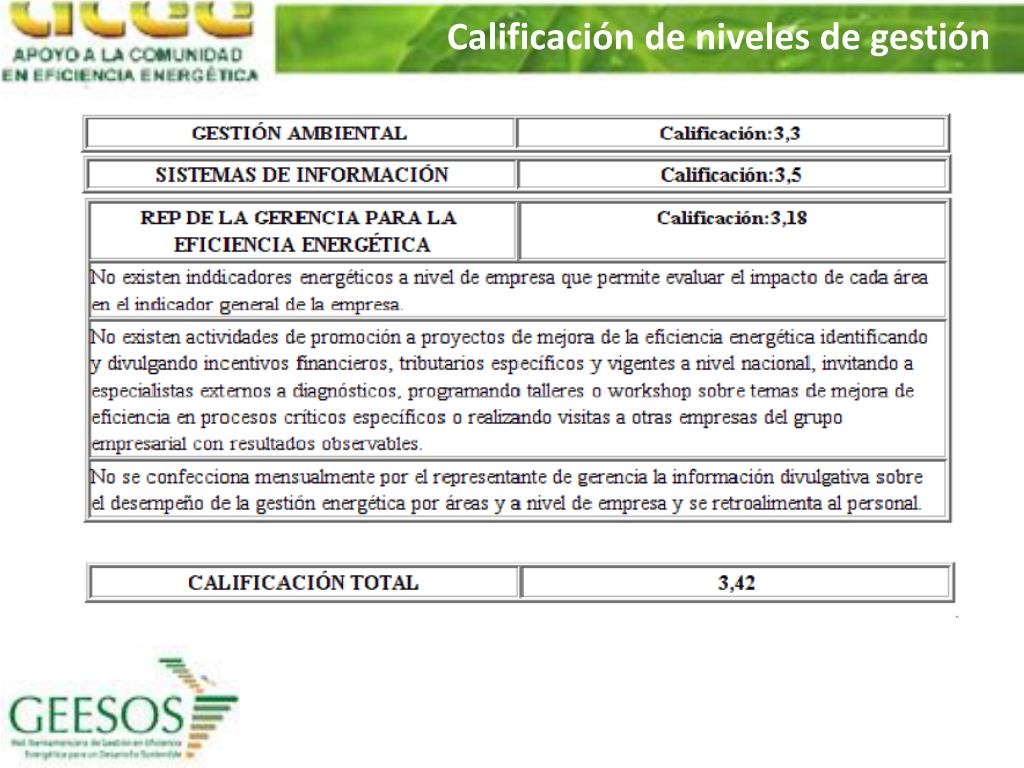

  6. Calificación de niveles de gestión

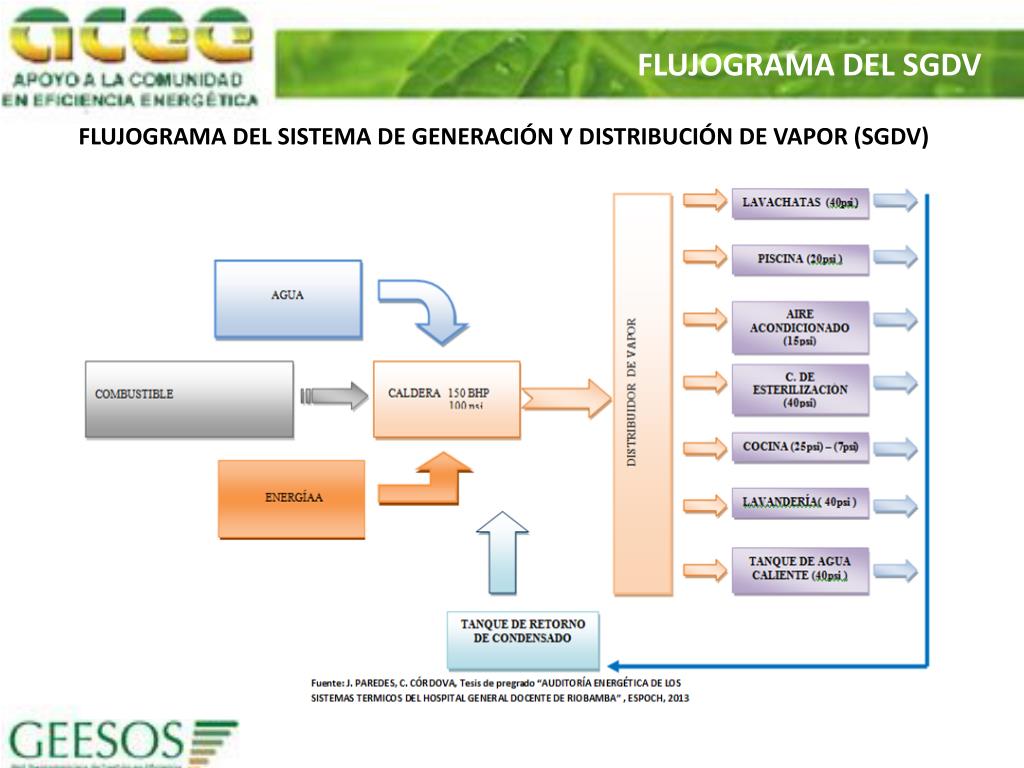

  7. FLUJOGRAMA DEL SGDV FLUJOGRAMA DEL SISTEMA DE GENERACIÓN Y DISTRIBUCIÓN DE VAPOR (SGDV)

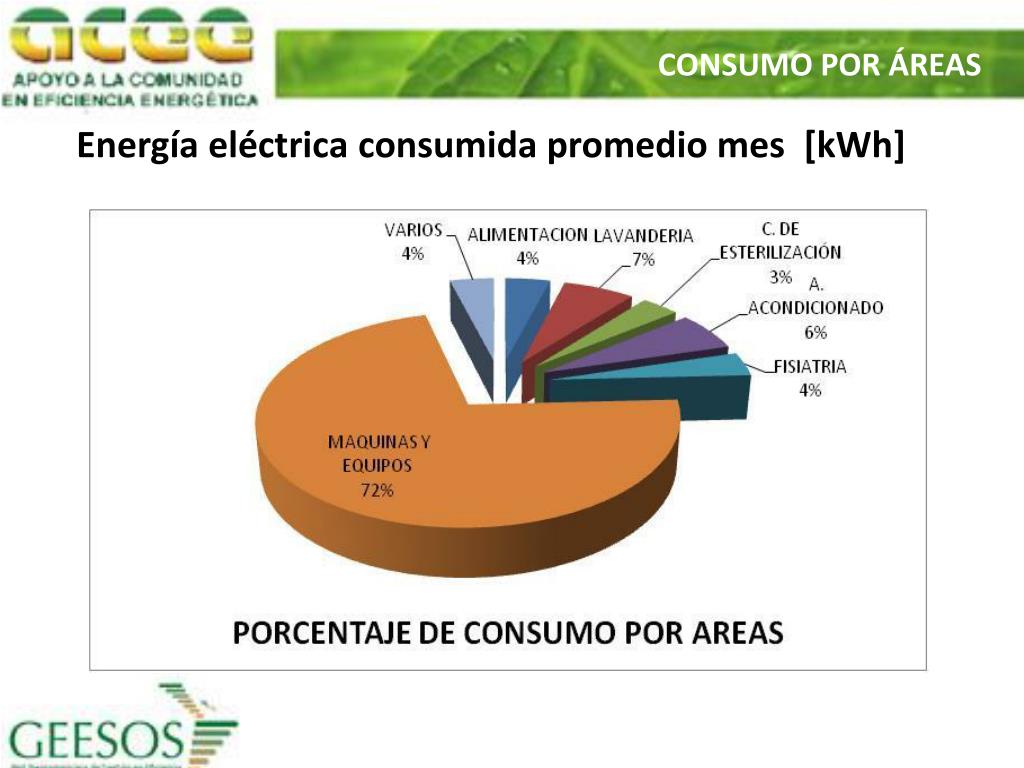

  8. CONSUMO POR ÁREAS Energía eléctrica consumida promedio mes [kWh]

  9. CONSUMO POR ÁREAS Energía eléctrica consumida promedio mes [kWh]

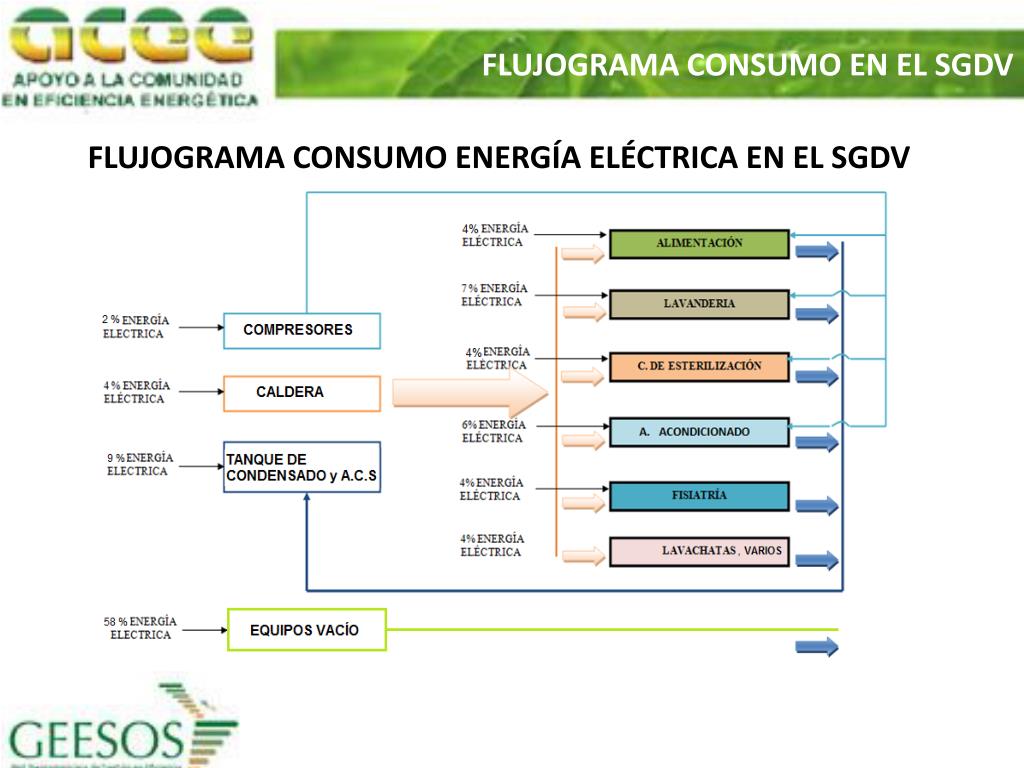

  10. FLUJOGRAMA CONSUMO EN EL SGDV FLUJOGRAMA CONSUMO ENERGÍA ELÉCTRICA EN EL SGDV

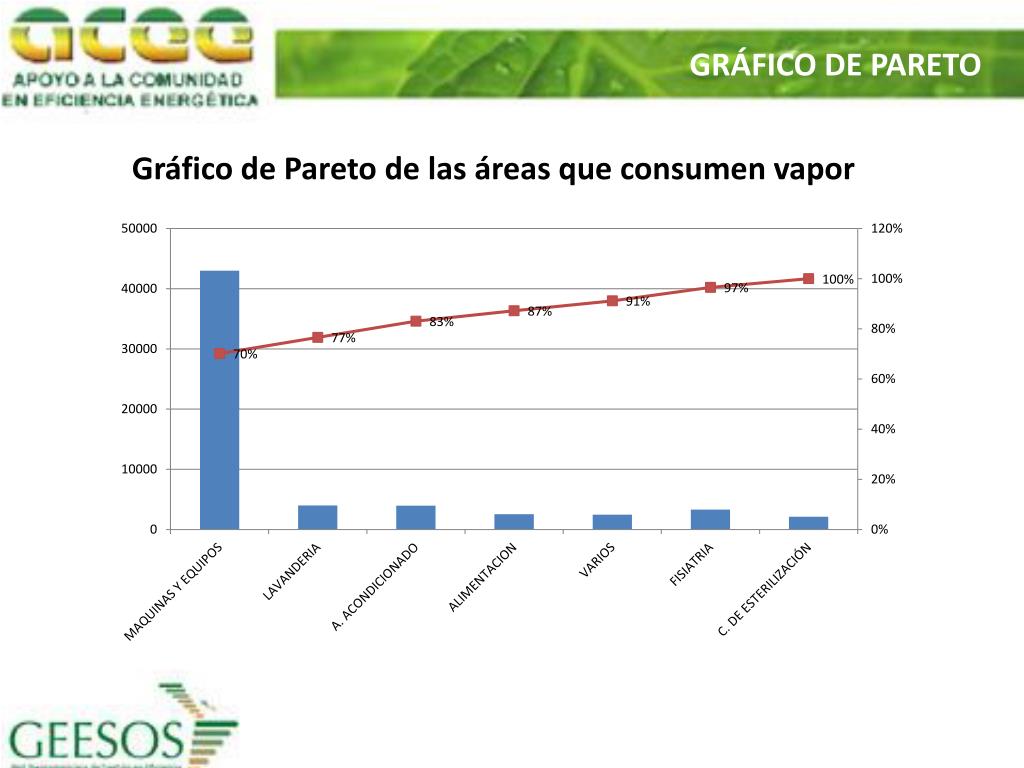

  11. GRÁFICO DE PARETO Gráfico de Pareto de las áreas que consumen vapor

  12. GRÁFICO DE PARETO Gráfico de Pareto del consumo de las máquinas y equipos

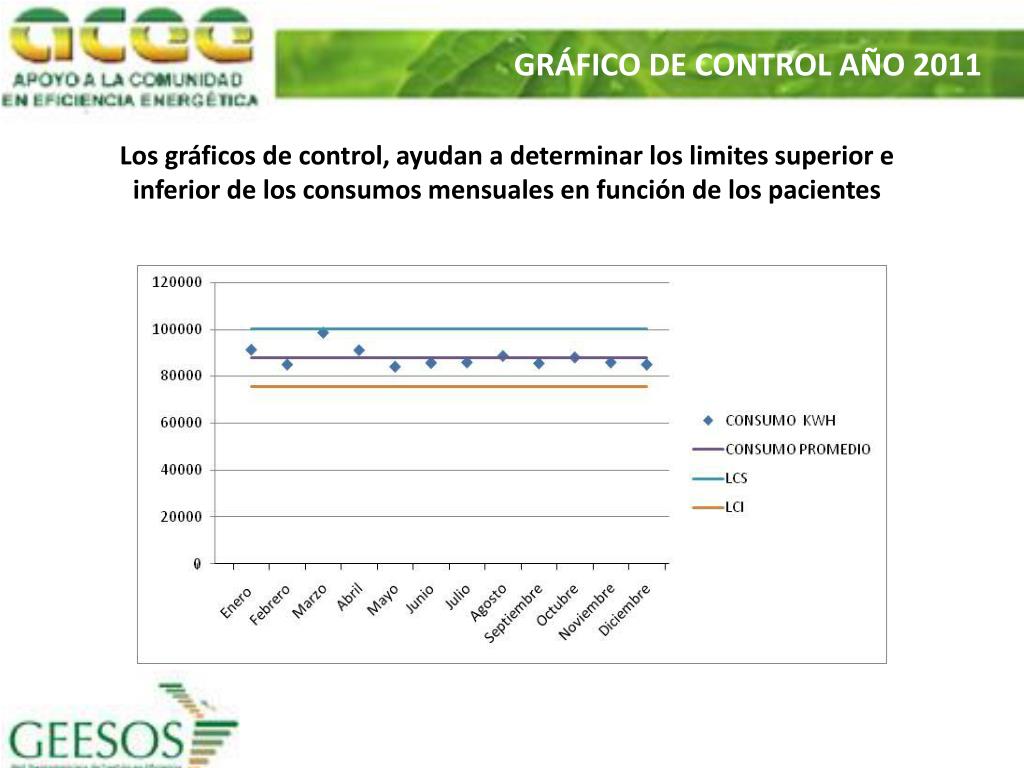

  13. GRÁFICO DE CONTROL AÑO 2011 Los gráficos de control, ayudan a determinar los limites superior e inferior de los consumos mensuales en función de los pacientes

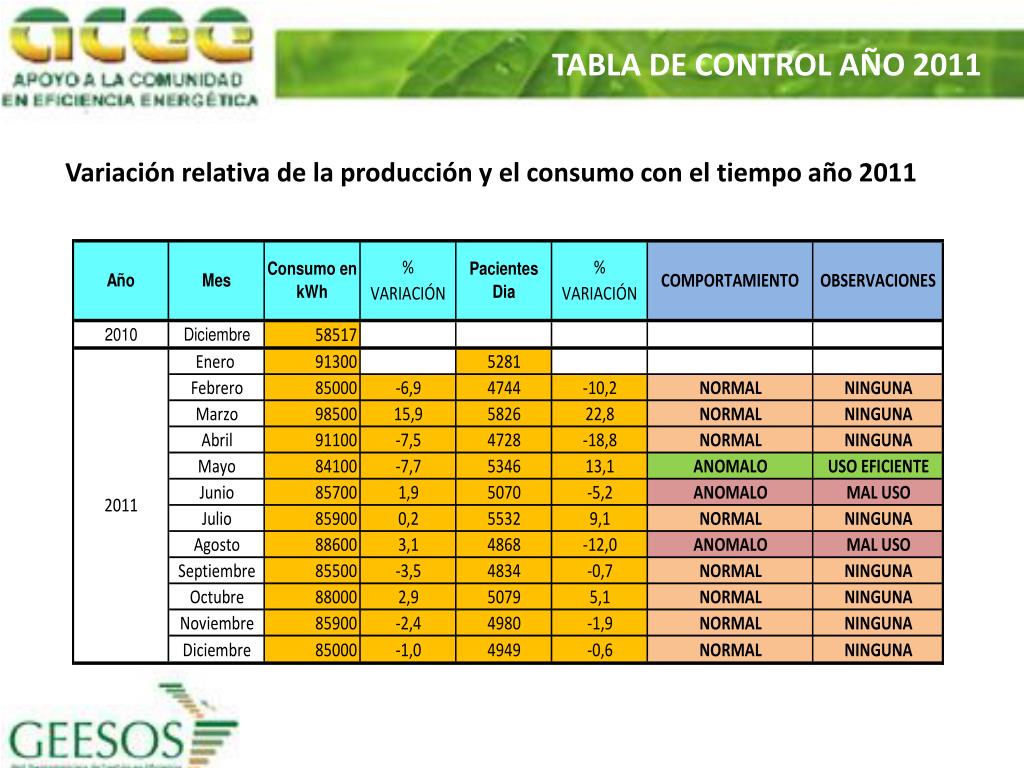

  14. TABLA DE CONTROL AÑO 2011 Variación relativa de la producción y el consumo con el tiempo año 2011

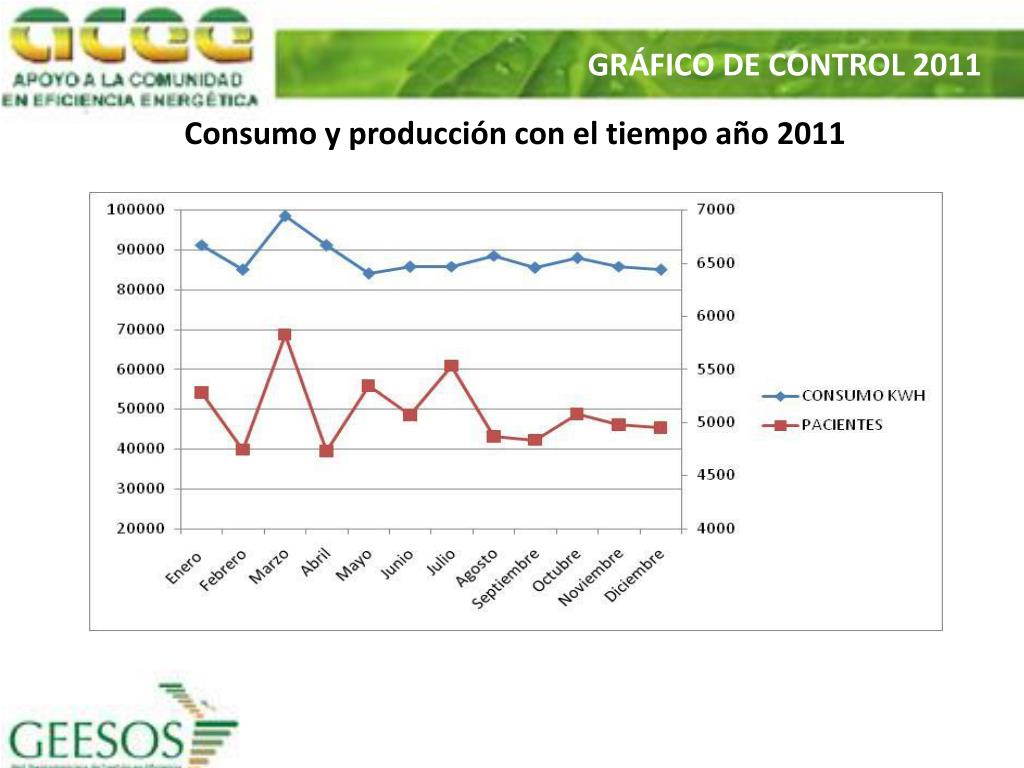

  15. GRÁFICO DE CONTROL 2011 Consumo y producción con el tiempo año 2011

  16. CONSUMO vs PRODUCCIÓN Gráfico de consumo vs producción (E vs P) 2011 a 2013

  17. CONSUMO vs PRODUCCIÓN META Establecimiento de meta

  18. CONSUMO vs PRODUCCIÓN META Establecimiento de meta

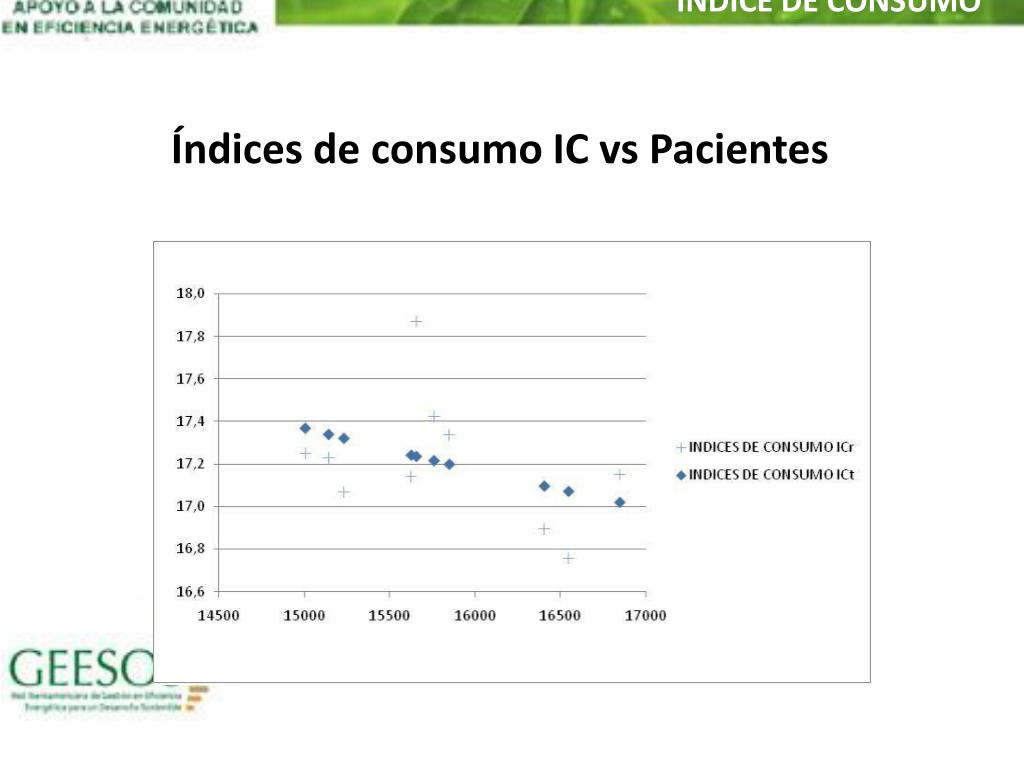

  19. ÍNDICE DE CONSUMO Índices de consumo IC vs Pacientes

  20. TENDENCIA Gráfico de tendencias (CUSUM)

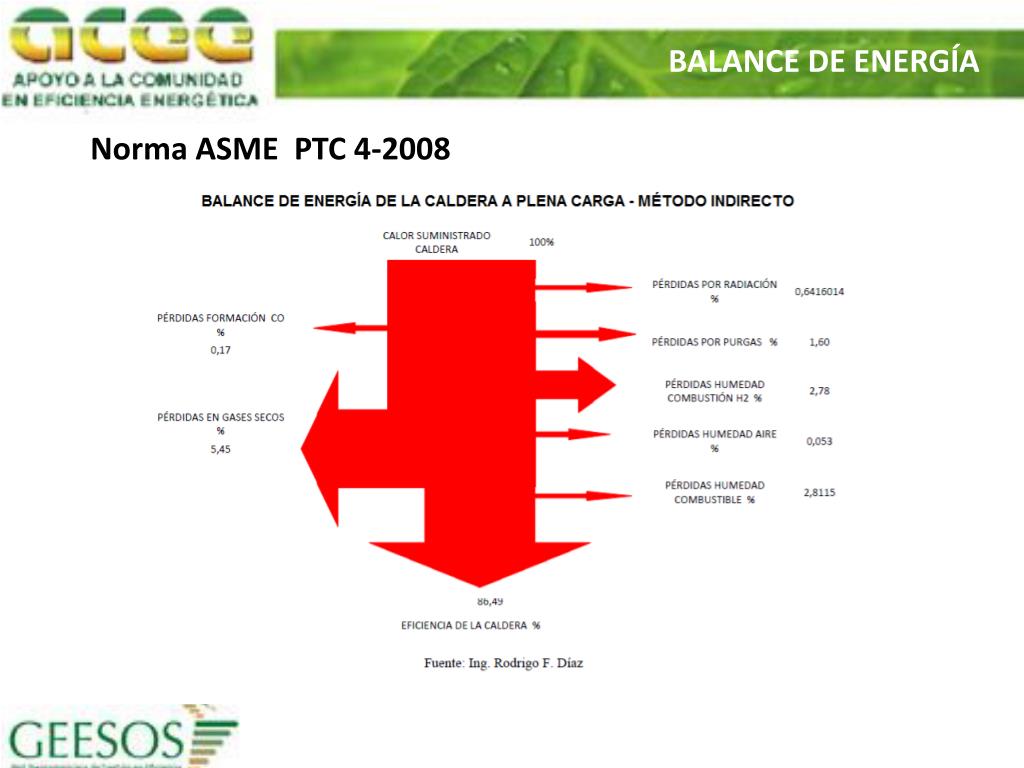

  21. BALANCE DE ENERGÍA Norma ASME PTC 4-2008

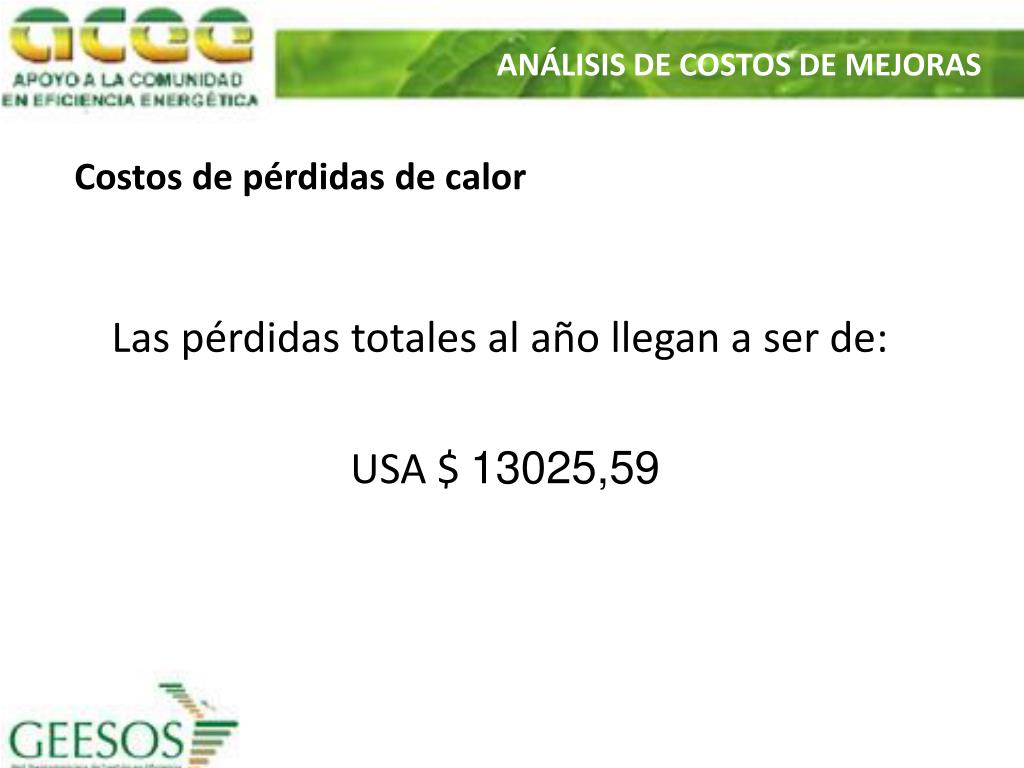

  22. ANÁLISIS DE COSTOS DE MEJORAS Costos de pérdidas de calor Las pérdidas totales al año llegan a ser de: USA $ 13025,59

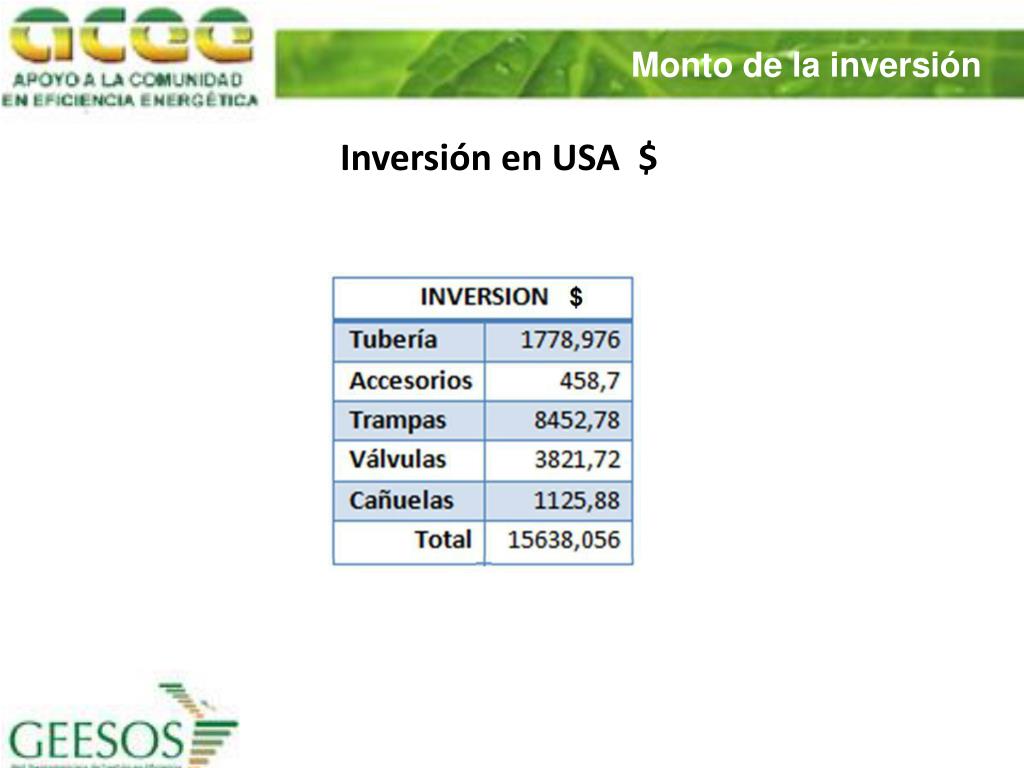

  23. Monto de la inversión Inversión en USA $

  24. Recuperación de la inversión Tiempo recupera la inversión= ($ 15638,06)/($ 13025,59) = 1,2 años = 14 meses

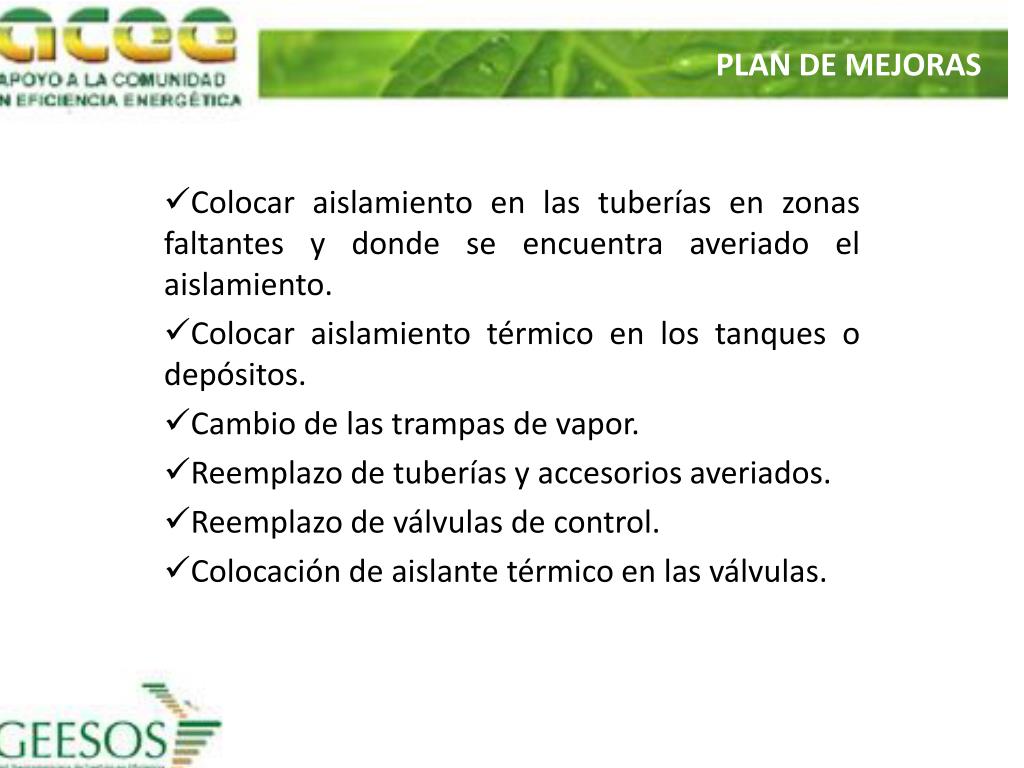

  25. PLAN DE MEJORAS Colocar aislamiento en las tuberías en zonas faltantes y donde se encuentra averiado el aislamiento. Colocar aislamiento térmico en los tanques o depósitos. Cambio de las trampas de vapor. Reemplazo de tuberías y accesorios averiados. Reemplazo de válvulas de control. Colocación de aislante térmico en las válvulas.

  26. FIN GRACIAS

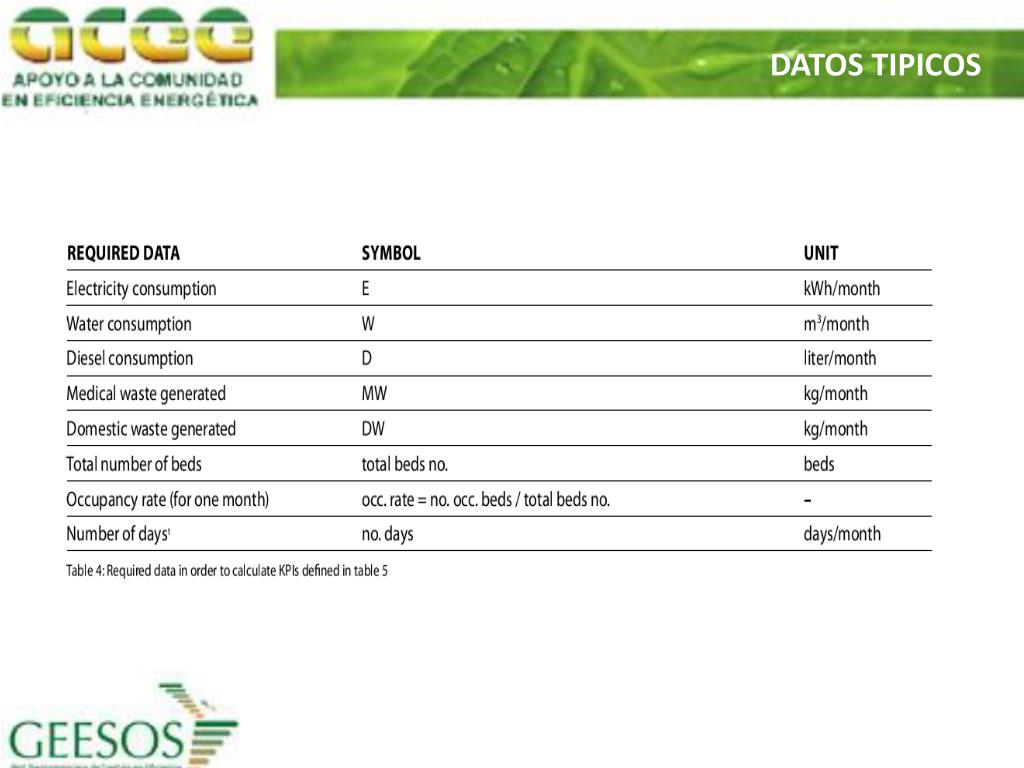

  27. DATOS TIPICOS

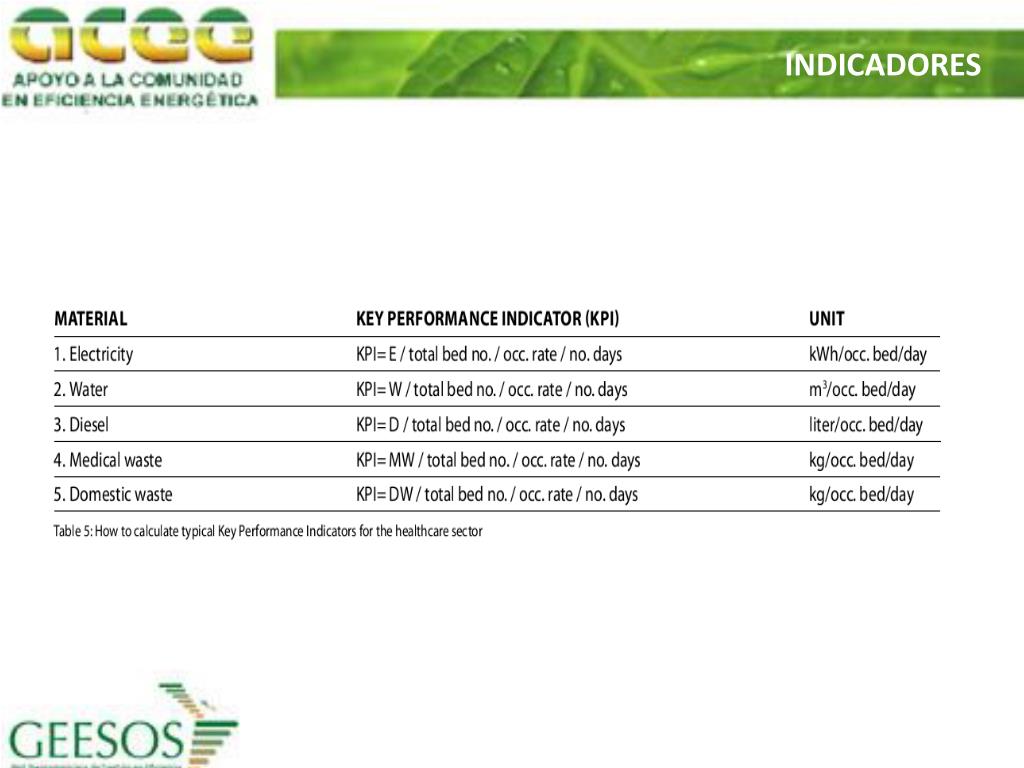

  28. INDICADORES

  29. BENCHMARKING
