教育部補助 98 年度永續校園局部改造計畫 - 雲 林 縣 整 合 案 -

1. 整合學校：二崙國小 　　　　　永定國小 　　　　　中正國小 教育部補助98年度永續校園局部改造計畫 -雲　林　縣　整　合　案-

2. 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-教育部補助98年度永續校園局部改造計畫-雲林縣整合案- 雲 林 縣 二 崙 鄉 二 崙 國 小 保水護土‧樂活二崙 主講人:陳鑫湟 校長

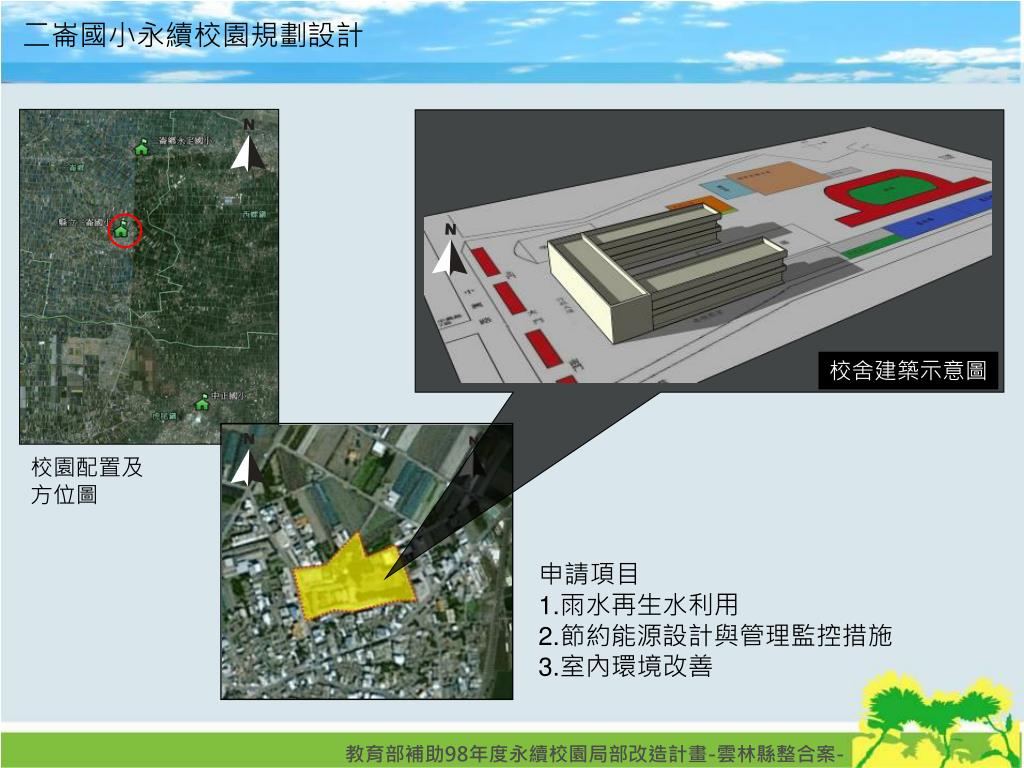

3. 二崙國小永續校園規劃設計 校舍建築示意圖 校園配置及方位圖 申請項目 1.雨水再生水利用 2.節約能源設計與管理監控措施 3.室內環境改善 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

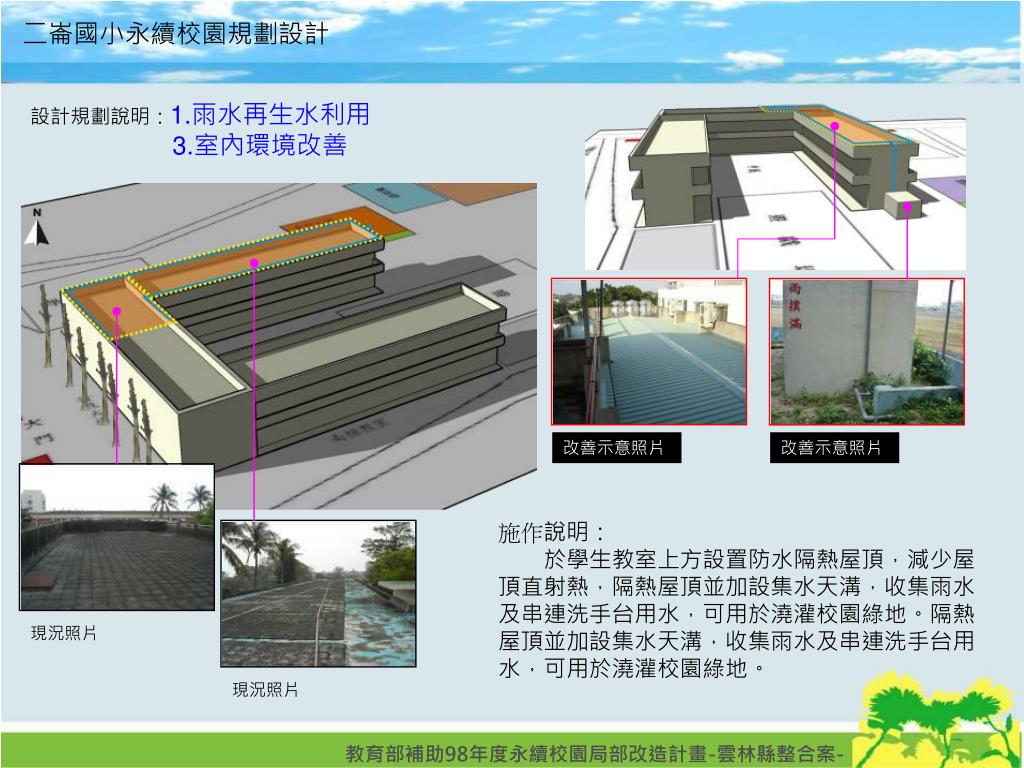

4. 二崙國小永續校園規劃設計 設計規劃說明：1.雨水再生水利用 3.室內環境改善 改善示意照片 改善示意照片 施作說明： 　　於學生教室上方設置防水隔熱屋頂，減少屋頂直射熱，隔熱屋頂並加設集水天溝，收集雨水及串連洗手台用水，可用於澆灌校園綠地。隔熱屋頂並加設集水天溝，收集雨水及串連洗手台用水，可用於澆灌校園綠地。 現況照片 現況照片 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

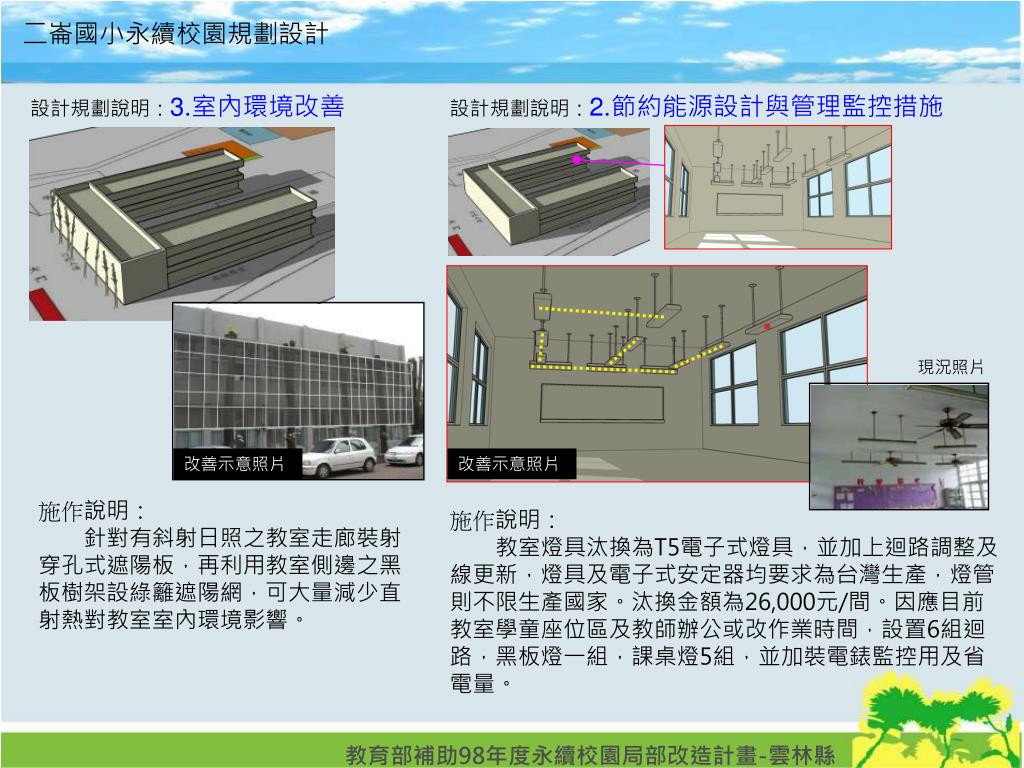

5. 二崙國小永續校園規劃設計 設計規劃說明：3.室內環境改善 設計規劃說明：2.節約能源設計與管理監控措施 現況照片 改善示意照片 改善示意照片 施作說明： 　　針對有斜射日照之教室走廊裝射穿孔式遮陽板，再利用教室側邊之黑板樹架設綠籬遮陽網，可大量減少直射熱對教室室內環境影響。 施作說明： 教室燈具汰換為T5電子式燈具，並加上迴路調整及線更新，燈具及電子式安定器均要求為台灣生產，燈管則不限生產國家。汰換金額為26,000元/間。因應目前教室學童座位區及教師辦公或改作業時間，設置6組迴路，黑板燈一組，課桌燈5組，並加裝電錶監控用及省電量。 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

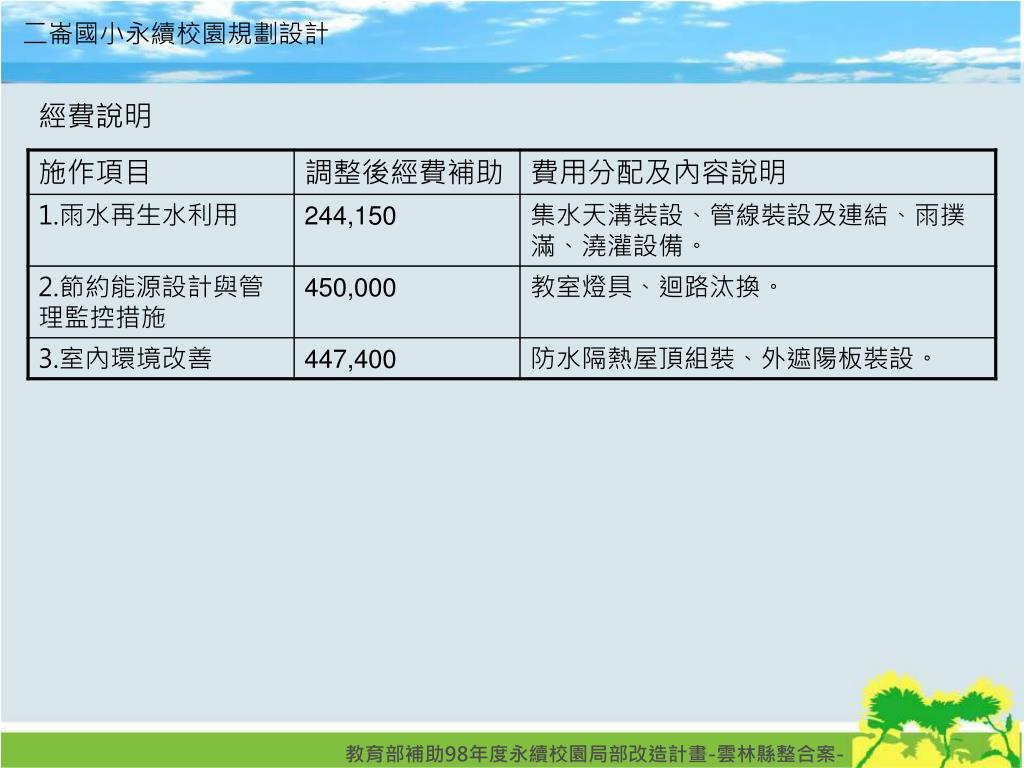

6. 二崙國小永續校園規劃設計 經費說明 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

7. 教案配合

9. 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-教育部補助98年度永續校園局部改造計畫-雲林縣整合案- 雲 林 縣 二 崙 鄉 永 定 國 小 永續再生　陽光永定 主講人：總務主任 廖英傑

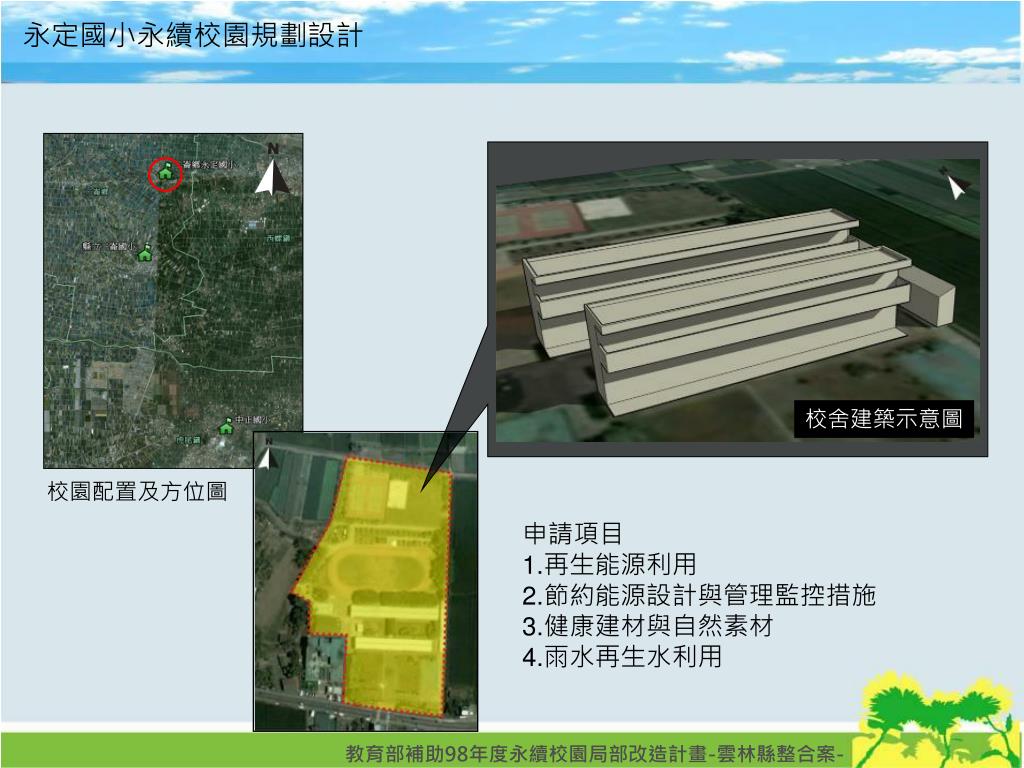

10. 永定國小永續校園規劃設計 校舍建築示意圖 校園配置及方位圖 申請項目 1.再生能源利用 2.節約能源設計與管理監控措施 3.健康建材與自然素材 4.雨水再生水利用 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

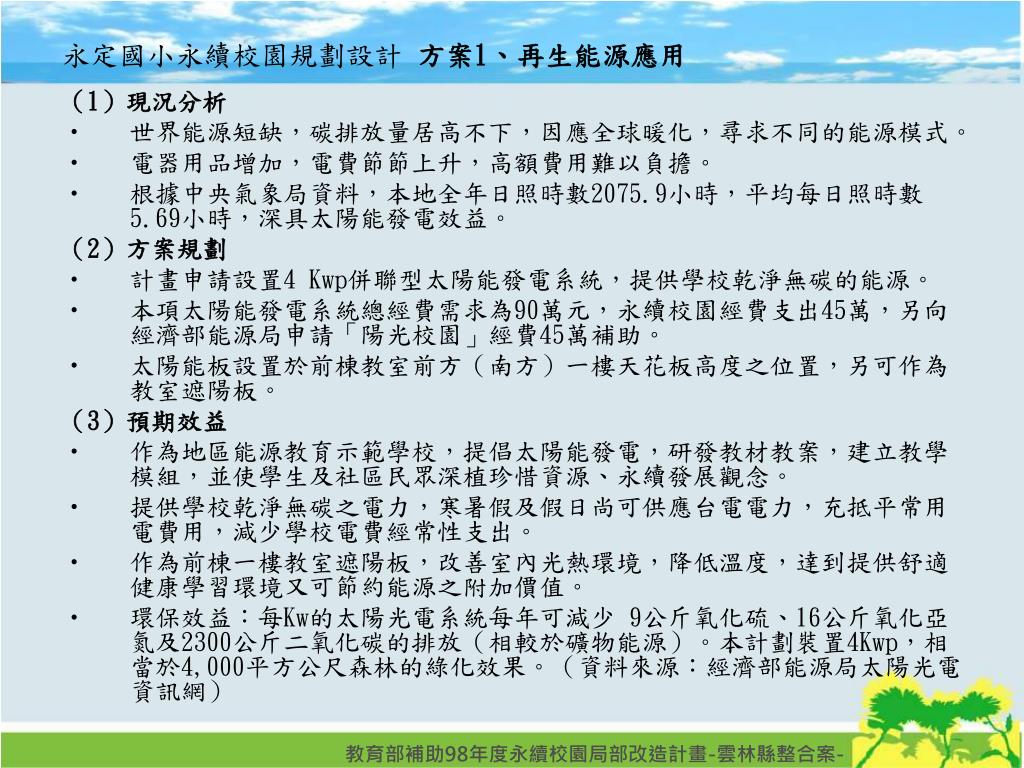

12. 永定國小永續校園規劃設計 方案1、再生能源應用 （1）現況分析 • 世界能源短缺，碳排放量居高不下，因應全球暖化，尋求不同的能源模式。 • 電器用品增加，電費節節上升，高額費用難以負擔。 • 根據中央氣象局資料，本地全年日照時數2075.9小時，平均每日照時數5.69小時，深具太陽能發電效益。 （2）方案規劃 • 計畫申請設置4 Kwp併聯型太陽能發電系統，提供學校乾淨無碳的能源。 • 本項太陽能發電系統總經費需求為90萬元，永續校園經費支出45萬，另向經濟部能源局申請「陽光校園」經費45萬補助。 • 太陽能板設置於前棟教室前方（南方）一樓天花板高度之位置，另可作為教室遮陽板。 （3）預期效益 • 作為地區能源教育示範學校，提倡太陽能發電，研發教材教案，建立教學模組，並使學生及社區民眾深植珍惜資源、永續發展觀念。 • 提供學校乾淨無碳之電力，寒暑假及假日尚可供應台電電力，充抵平常用電費用，減少學校電費經常性支出。 • 作為前棟一樓教室遮陽板，改善室內光熱環境，降低溫度，達到提供舒適健康學習環境又可節約能源之附加價值。 • 環保效益：每Kw的太陽光電系統每年可減少 9公斤氧化硫、16公斤氧化亞氮及2300公斤二氧化碳的排放（相較於礦物能源）。本計劃裝置4Kwp，相當於4,000平方公尺森林的綠化效果。（資料來源：經濟部能源局太陽光電資訊網） 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

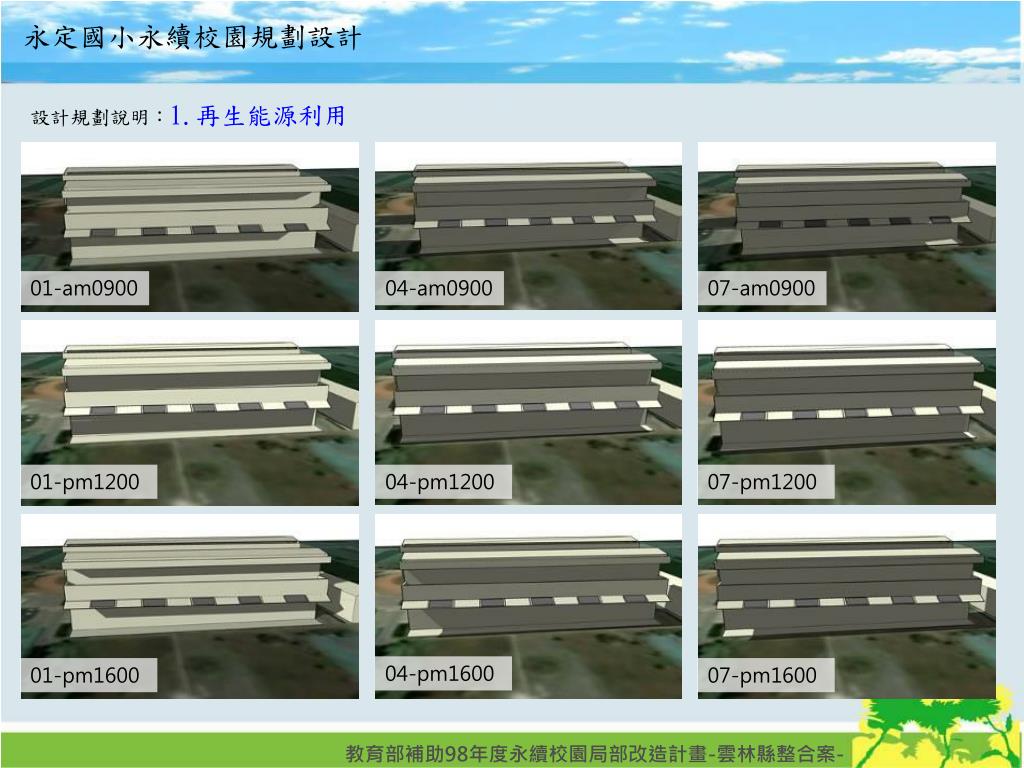

13. 永定國小永續校園規劃設計 設計規劃說明：1.再生能源利用 01-am0900 04-am0900 07-am0900 01-pm1200 04-pm1200 07-pm1200 04-pm1600 01-pm1600 07-pm1600 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

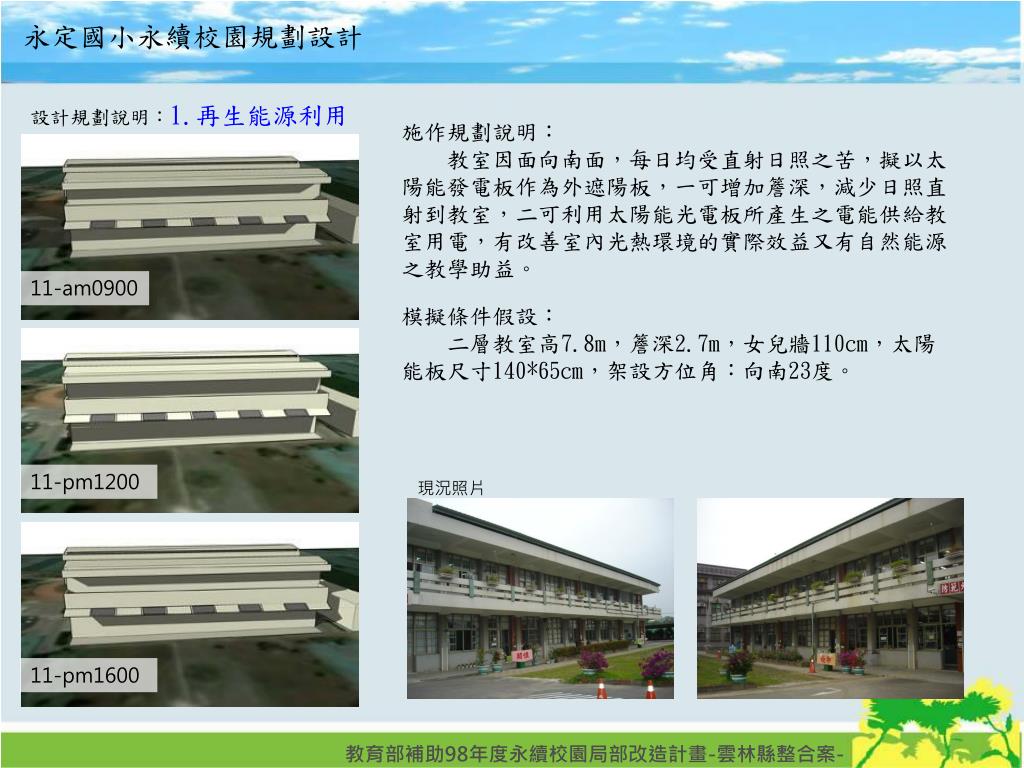

14. 11-am0900 11-pm1200 11-pm1600 永定國小永續校園規劃設計 設計規劃說明：1.再生能源利用 施作規劃說明： 　　教室因面向南面，每日均受直射日照之苦，擬以太陽能發電板作為外遮陽板，一可增加簷深，減少日照直射到教室，二可利用太陽能光電板所產生之電能供給教室用電，有改善室內光熱環境的實際效益又有自然能源之教學助益。 模擬條件假設： 　　二層教室高7.8m，簷深2.7m，女兒牆110cm，太陽能板尺寸140*65cm，架設方位角：向南23度。 現況照片 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

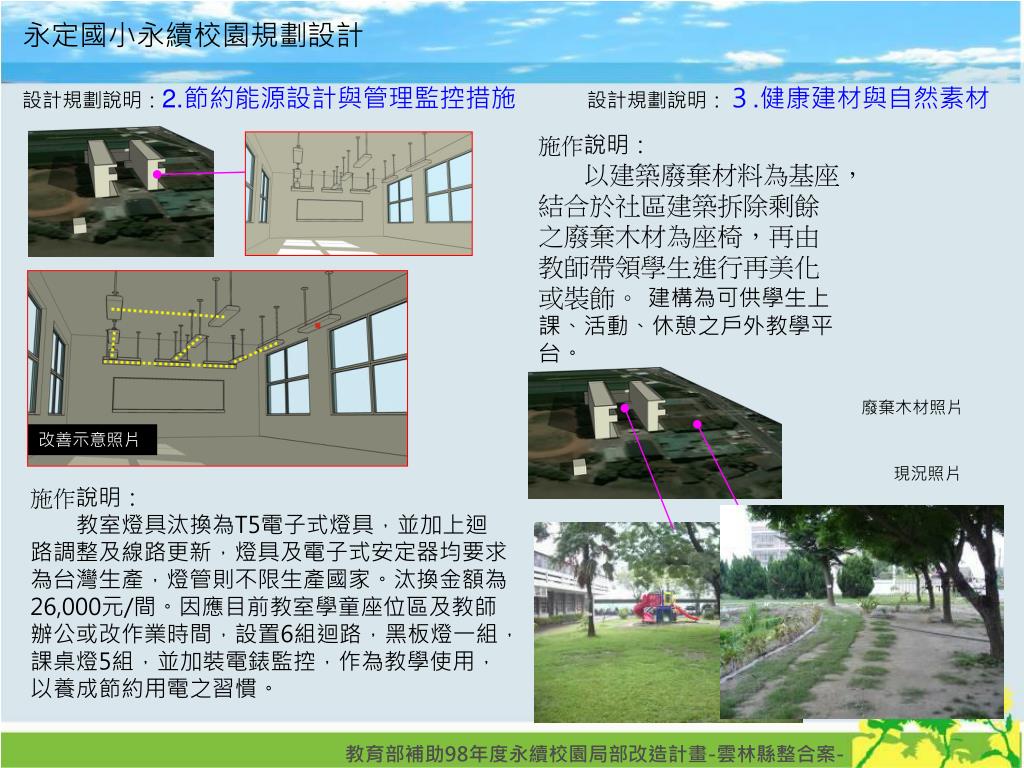

15. 永定國小永續校園規劃設計 設計規劃說明：2.節約能源設計與管理監控措施 設計規劃說明：３.健康建材與自然素材 施作說明： 以建築廢棄材料為基座，結合於社區建築拆除剩餘之廢棄木材為座椅，再由教師帶領學生進行再美化或裝飾。 建構為可供學生上課、活動、休憩之戶外教學平台。 廢棄木材照片 改善示意照片 現況照片 施作說明： 教室燈具汰換為T5電子式燈具，並加上迴路調整及線路更新，燈具及電子式安定器均要求為台灣生產，燈管則不限生產國家。汰換金額為26,000元/間。因應目前教室學童座位區及教師辦公或改作業時間，設置6組迴路，黑板燈一組，課桌燈5組，並加裝電錶監控，作為教學使用，以養成節約用電之習慣。 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

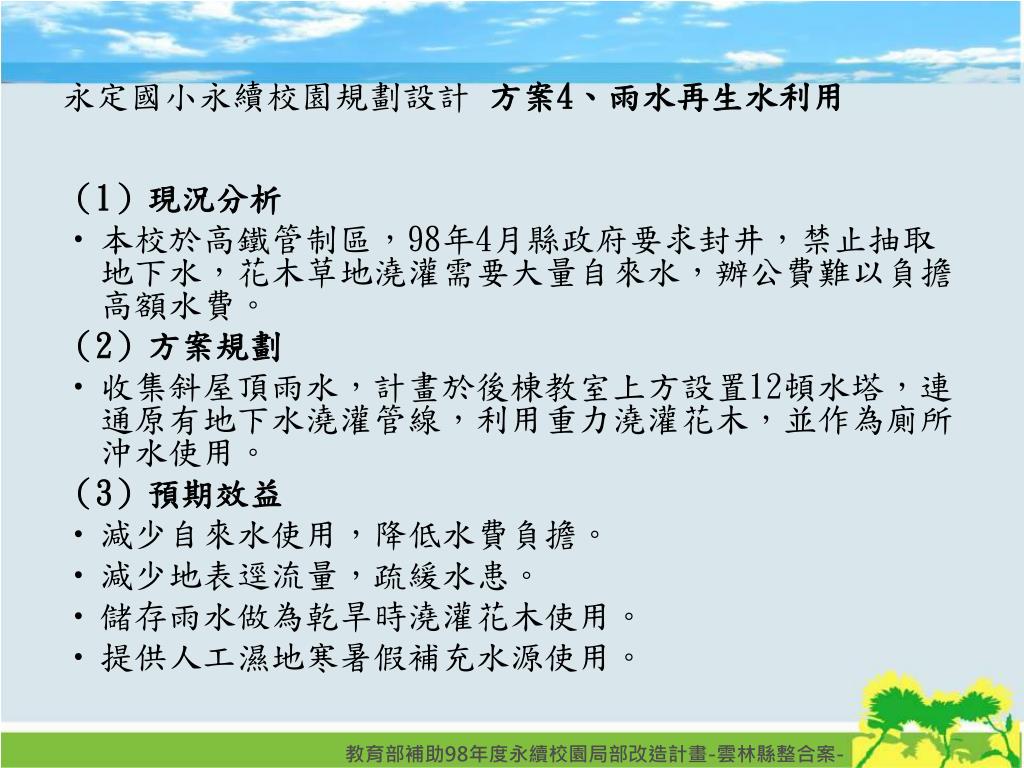

16. 永定國小永續校園規劃設計 方案4、雨水再生水利用 （1）現況分析 • 本校於高鐵管制區，98年4月縣政府要求封井，禁止抽取地下水，花木草地澆灌需要大量自來水，辦公費難以負擔高額水費。 （2）方案規劃 • 收集斜屋頂雨水，計畫於後棟教室上方設置12頓水塔，連通原有地下水澆灌管線，利用重力澆灌花木，並作為廁所沖水使用。 （3）預期效益 • 減少自來水使用，降低水費負擔。 • 減少地表逕流量，疏緩水患。 • 儲存雨水做為乾旱時澆灌花木使用。 • 提供人工濕地寒暑假補充水源使用。 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

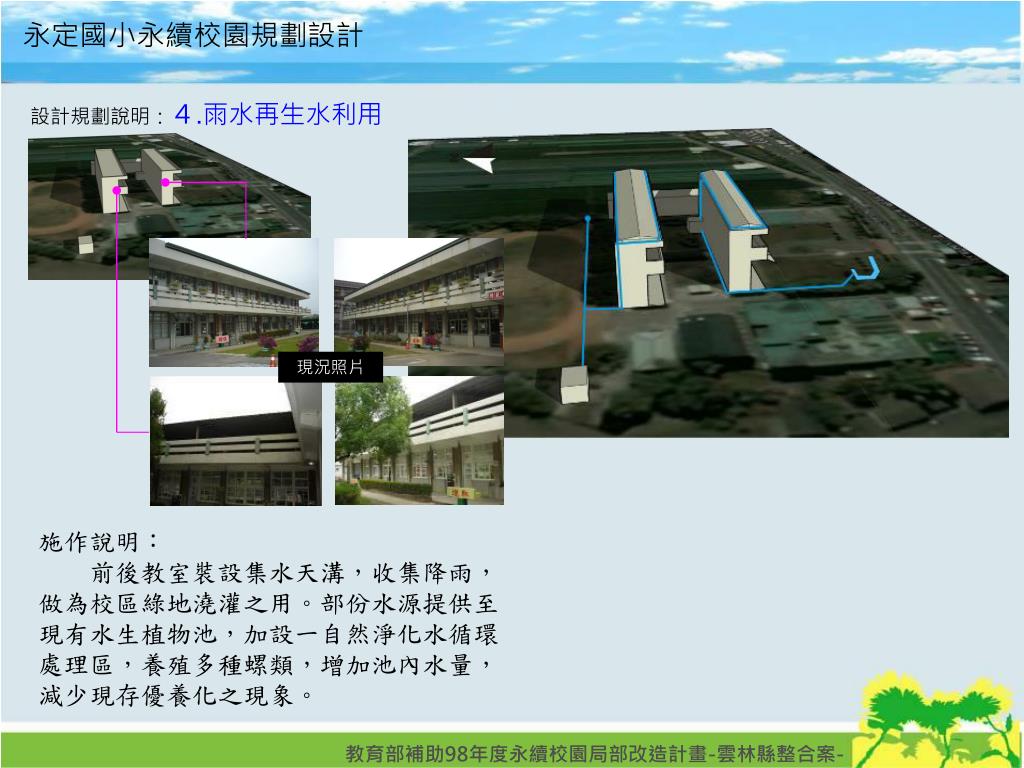

17. 永定國小永續校園規劃設計 設計規劃說明：４.雨水再生水利用 現況照片 施作說明： 　　前後教室裝設集水天溝，收集降雨，做為校區綠地澆灌之用。部份水源提供至現有水生植物池，加設一自然淨化水循環處理區，養殖多種螺類，增加池內水量，減少現存優養化之現象。 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

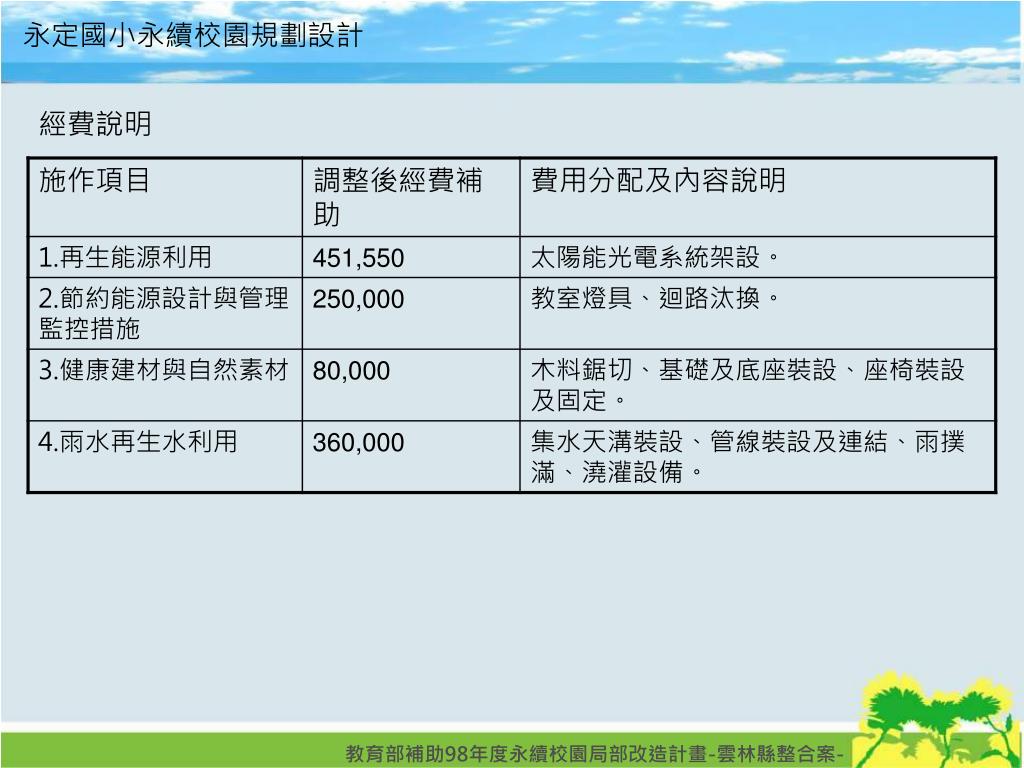

18. 永定國小永續校園規劃設計 經費說明 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

19. 永定國小永續校園教案配合 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

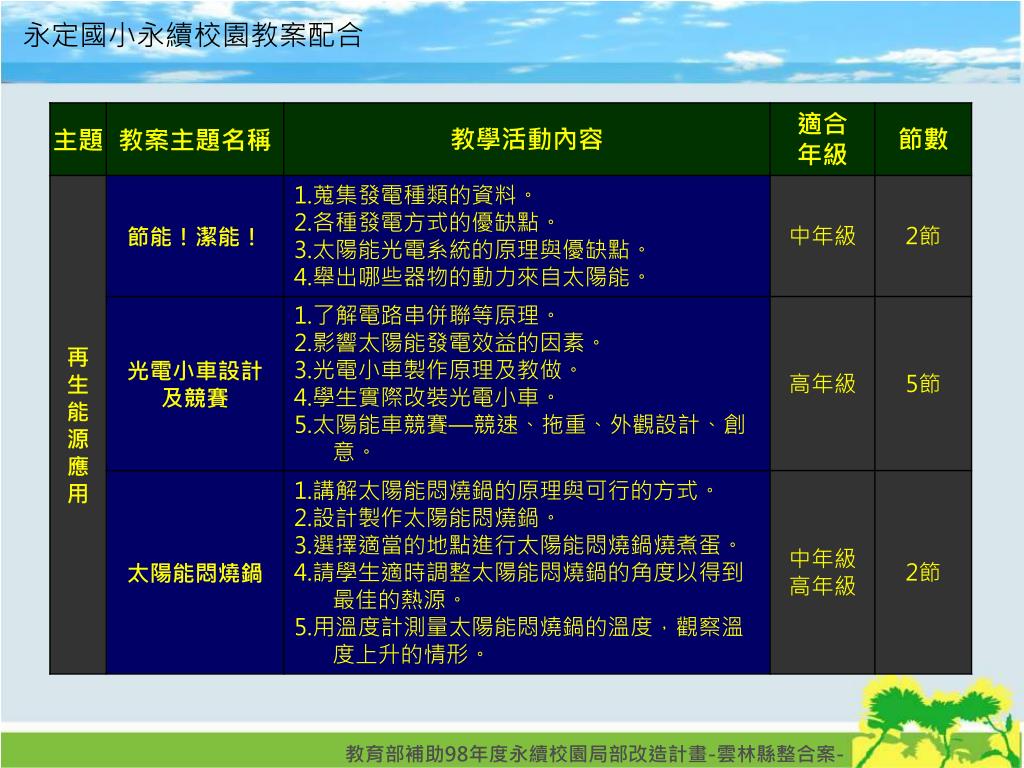

20. 永定國小永續校園教案配合 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

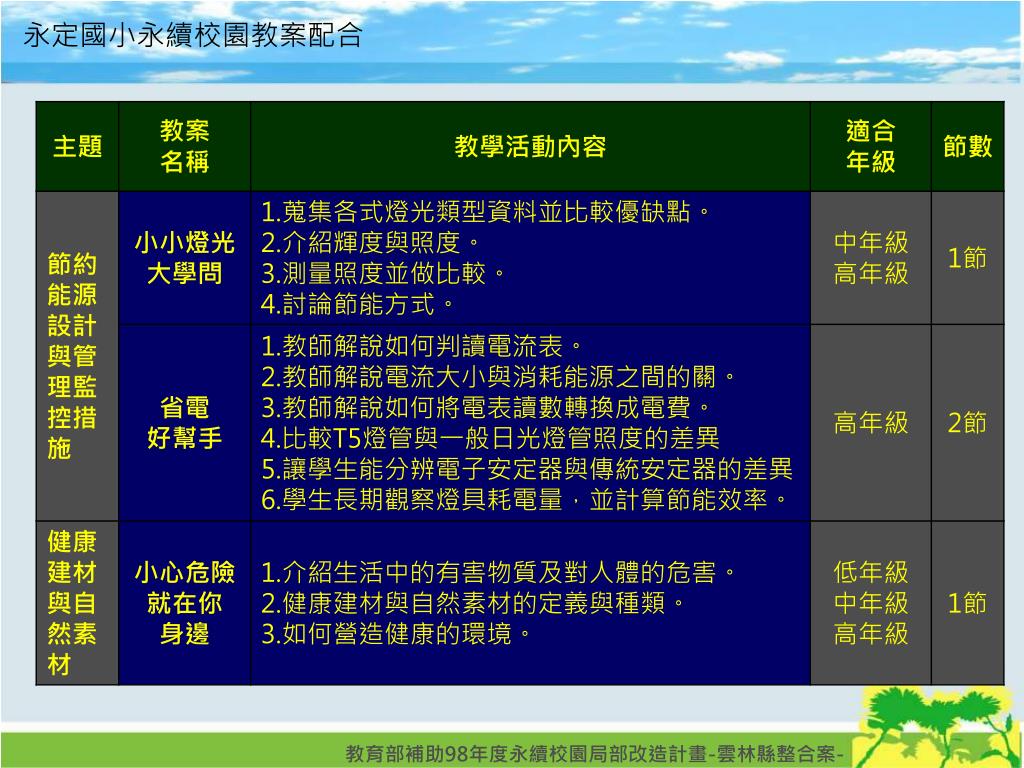

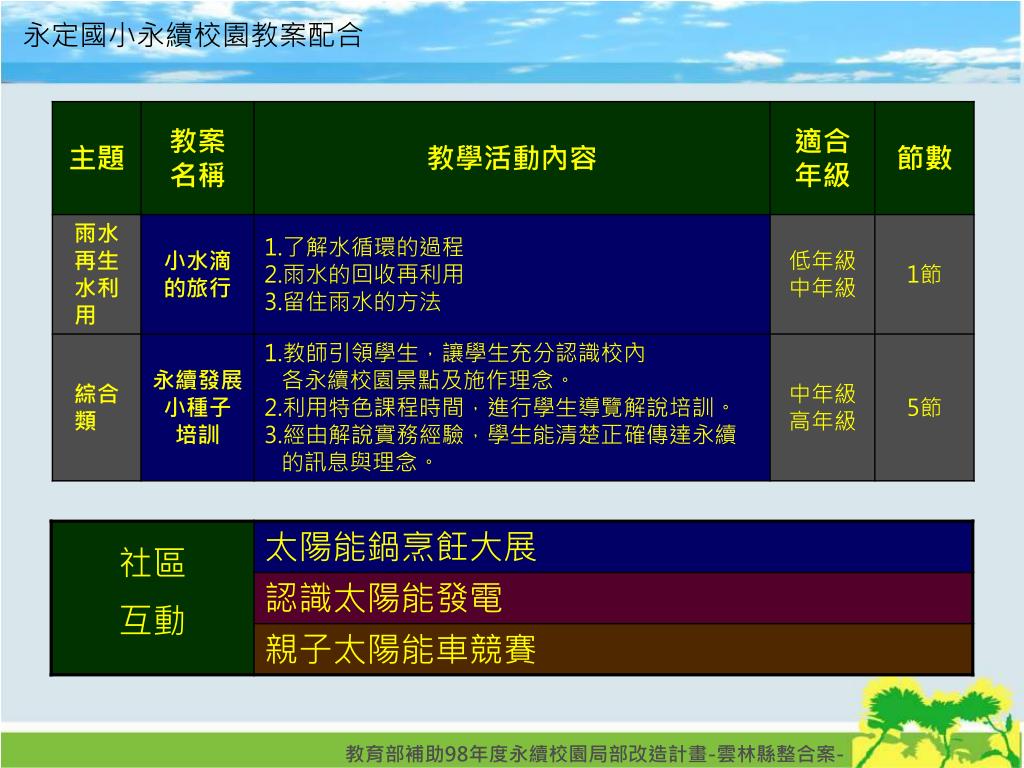

21. 永定國小永續校園教案配合 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

22. 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-教育部補助98年度永續校園局部改造計畫-雲林縣整合案- 雲 林 縣 二 崙 鄉 中 正 國 小 生態校園、蝶舞中正---『觸觸』皆知識 主講人:李瑪莉 校長

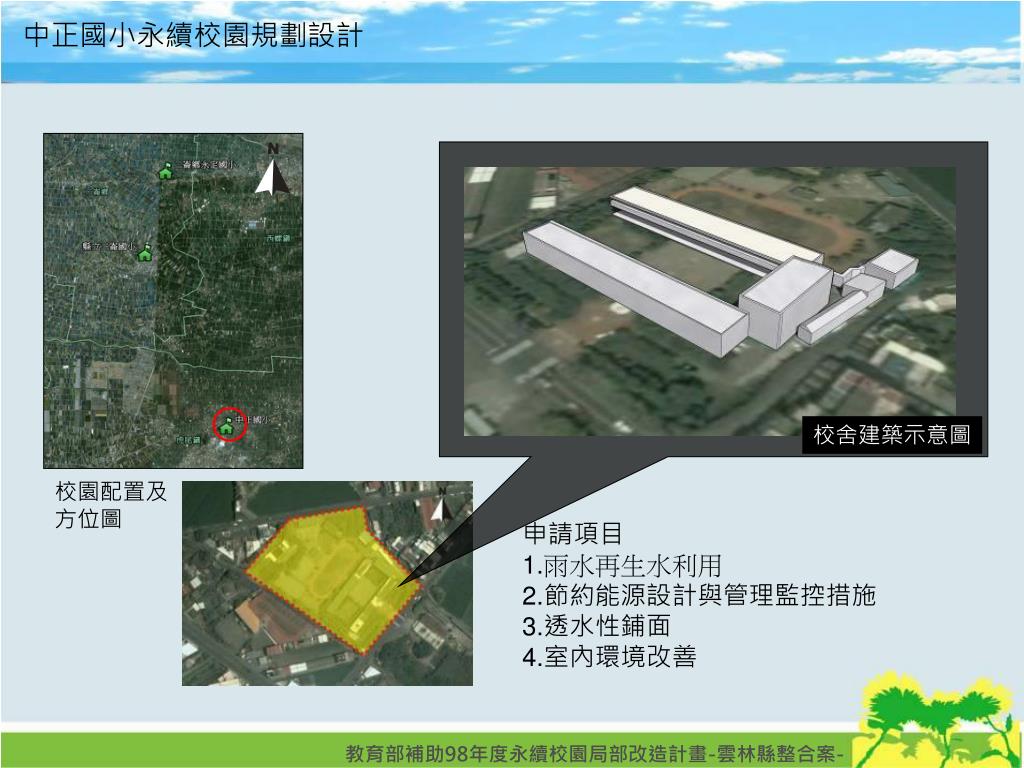

23. 中正國小永續校園規劃設計 校舍建築示意圖 校園配置及方位圖 申請項目 1.雨水再生水利用 2.節約能源設計與管理監控措施 3.透水性鋪面 4.室內環境改善 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

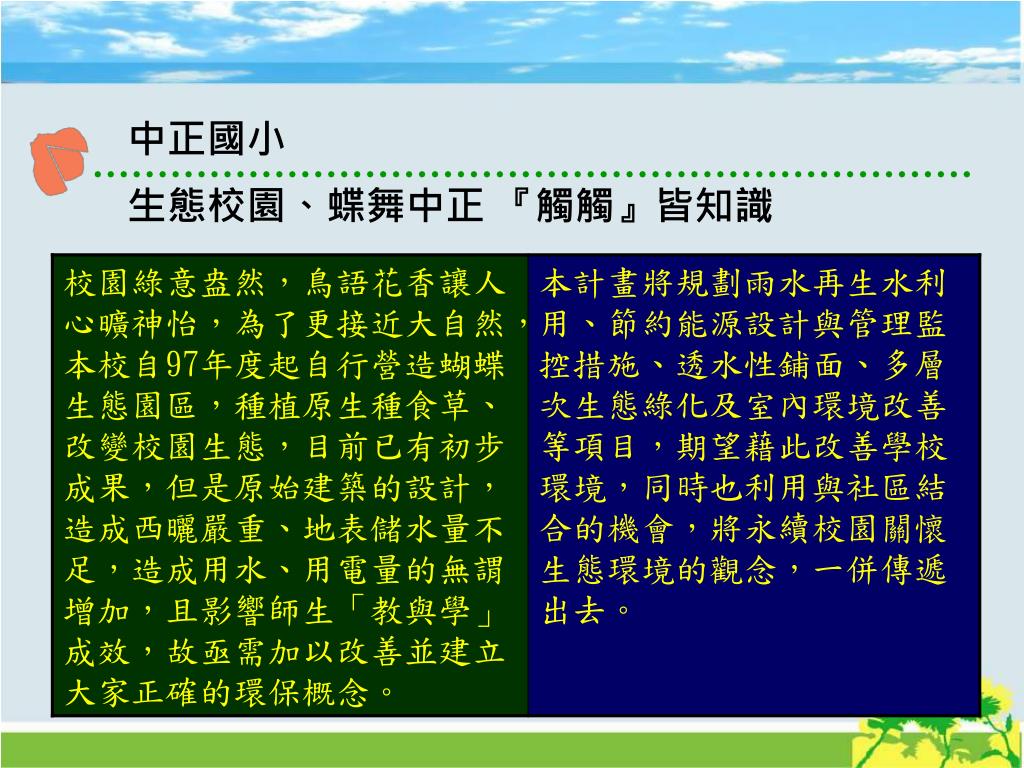

24. 中正國小 生態校園、蝶舞中正 『觸觸』皆知識

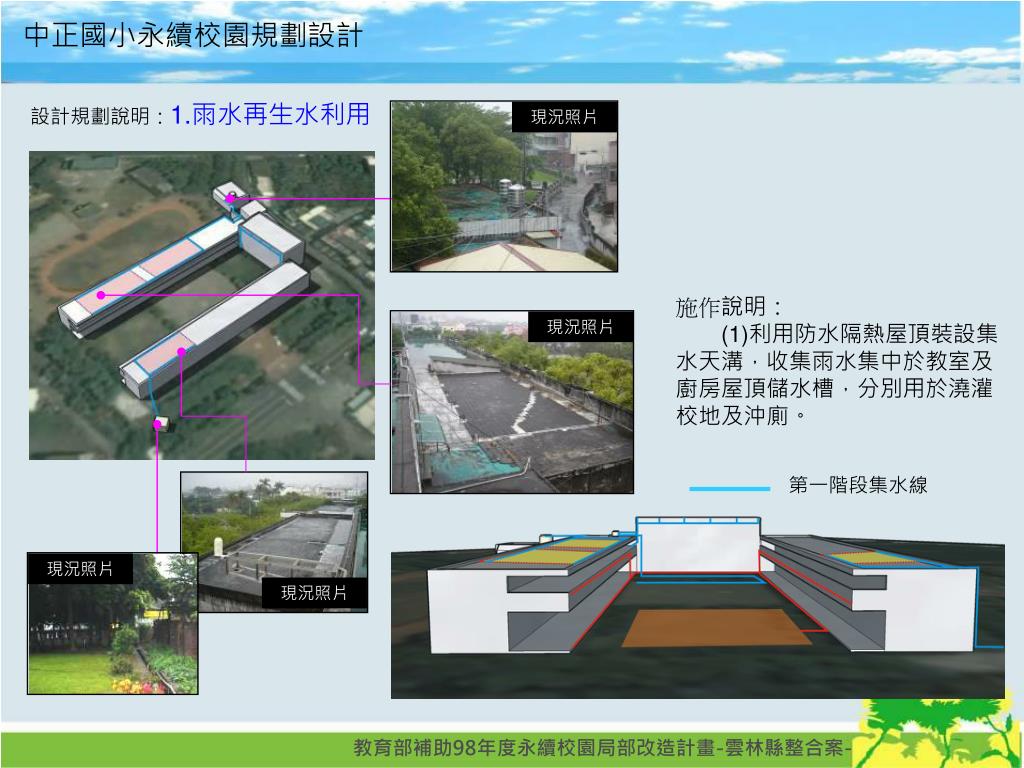

25. 中正國小永續校園規劃設計 設計規劃說明：1.雨水再生水利用 現況照片 施作說明： (1)利用防水隔熱屋頂裝設集水天溝，收集雨水集中於教室及廚房屋頂儲水槽，分別用於澆灌校地及沖廁。 現況照片 第一階段集水線 現況照片 現況照片 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

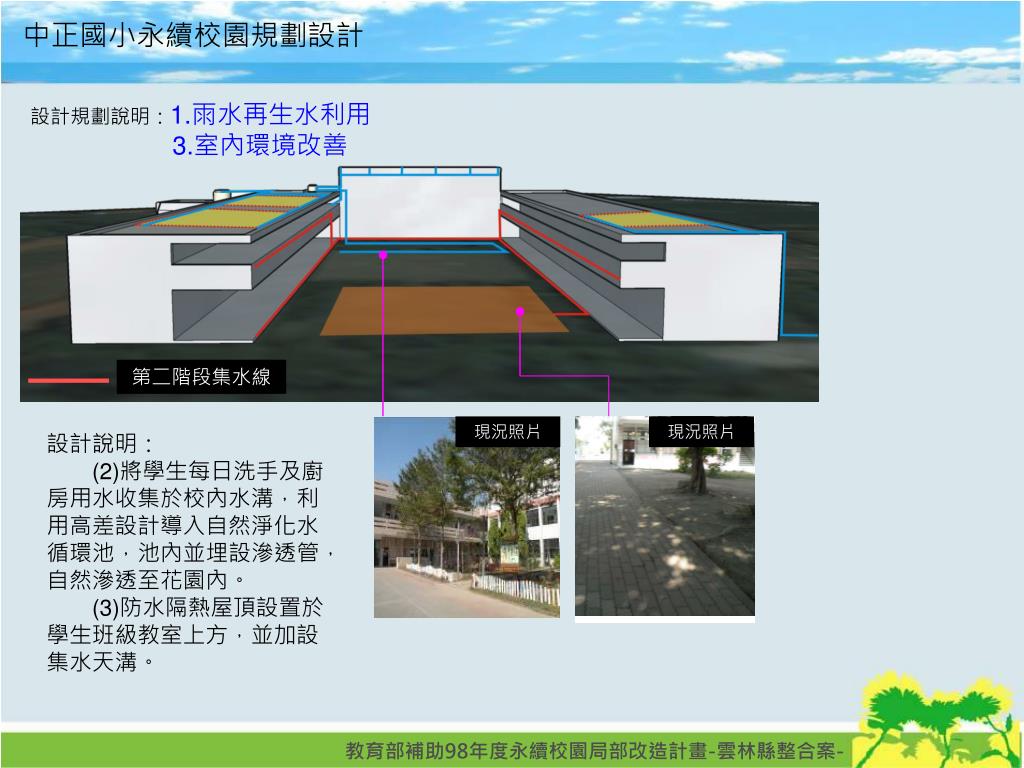

26. 中正國小永續校園規劃設計 設計規劃說明：1.雨水再生水利用 3.室內環境改善 第二階段集水線 現況照片 現況照片 設計說明： (2)將學生每日洗手及廚房用水收集於校內水溝，利用高差設計導入自然淨化水循環池，池內並埋設滲透管，自然滲透至花園內。 (3)防水隔熱屋頂設置於學生班級教室上方，並加設集水天溝。 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-

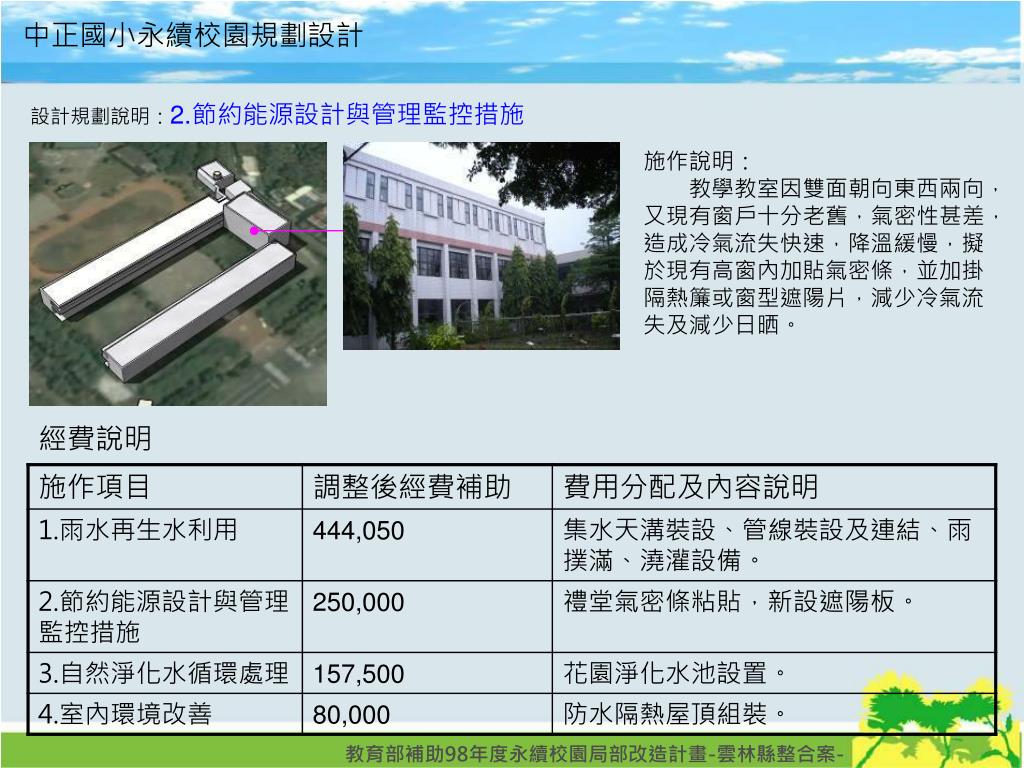

27. 中正國小永續校園規劃設計 設計規劃說明：2.節約能源設計與管理監控措施 施作說明： 　　教學教室因雙面朝向東西兩向，又現有窗戶十分老舊，氣密性甚差，造成冷氣流失快速，降溫緩慢，擬於現有高窗內加貼氣密條，並加掛隔熱簾或窗型遮陽片，減少冷氣流失及減少日晒。 經費說明 教育部補助98年度永續校園局部改造計畫-雲林縣整合案-
