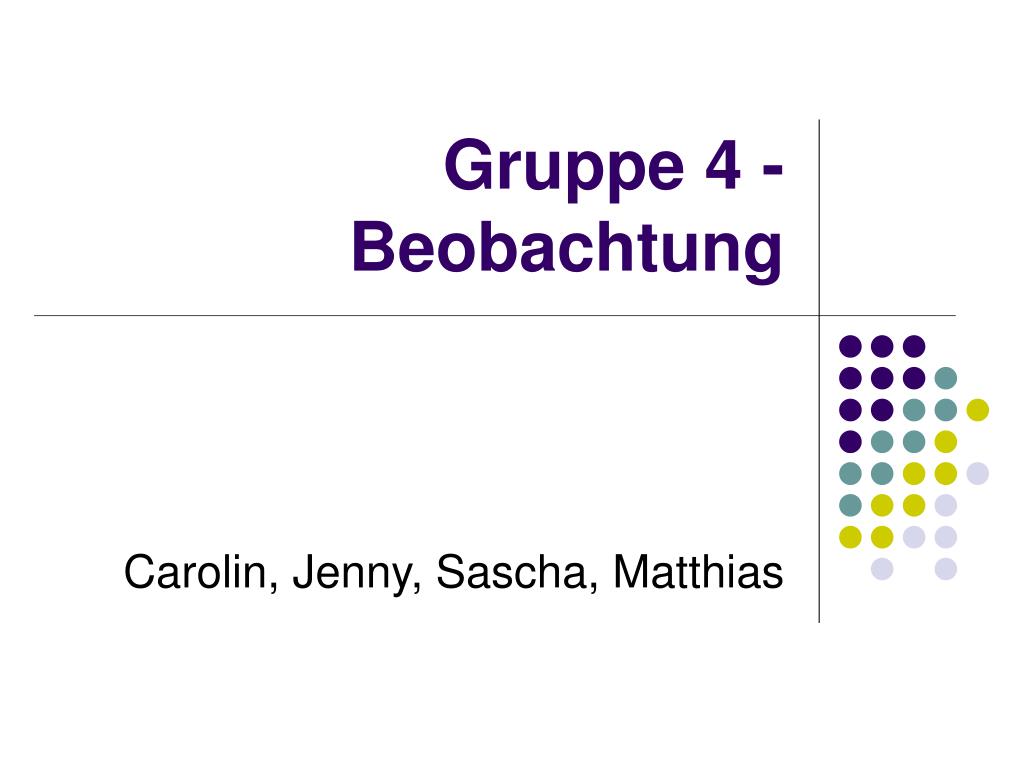

  1. Gruppe 4 - Beobachtung Carolin, Jenny, Sascha, Matthias

  2. Überblick • 1. Das CRM-Labor • 2. Vorbereitung im Versuchspersonen-Raum • 3. Vorbereitung im Beobachterraum • 4. Vorbereitung der Versuchsperson • 5. Die Beobachtung beginnt • 6. Abschluss der Beobachtung

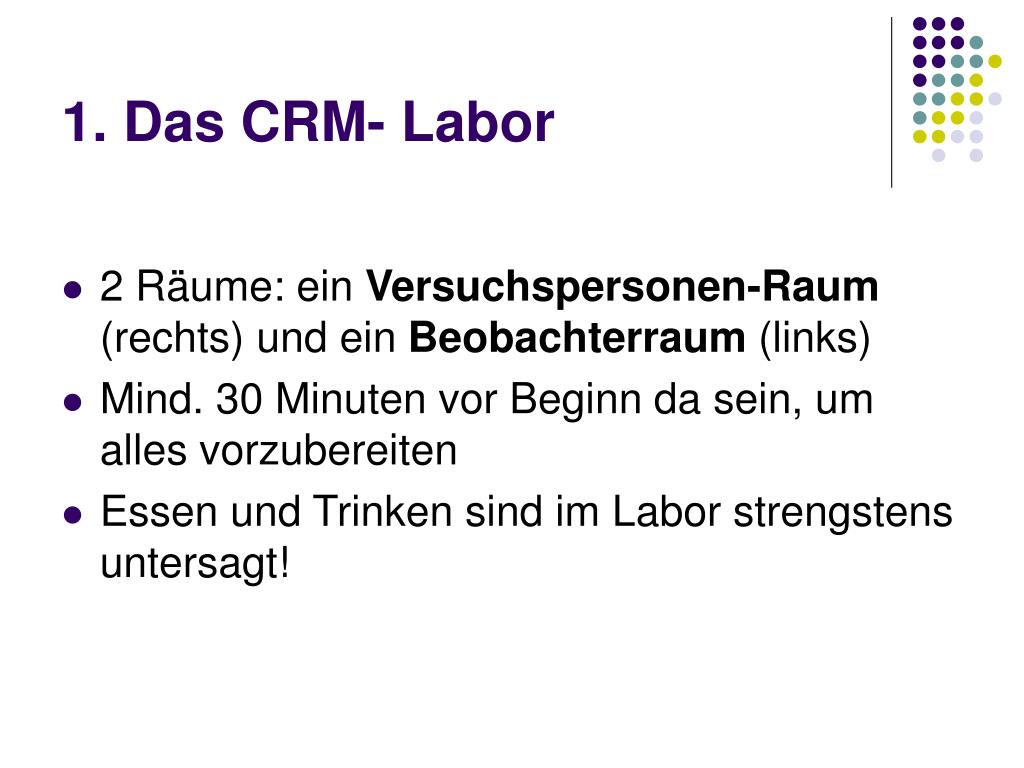

  3. 1. Das CRM- Labor • 2 Räume: ein Versuchspersonen-Raum (rechts) und ein Beobachterraum (links) • Mind. 30 Minuten vor Beginn da sein, um alles vorzubereiten • Essen und Trinken sind im Labor strengstens untersagt!

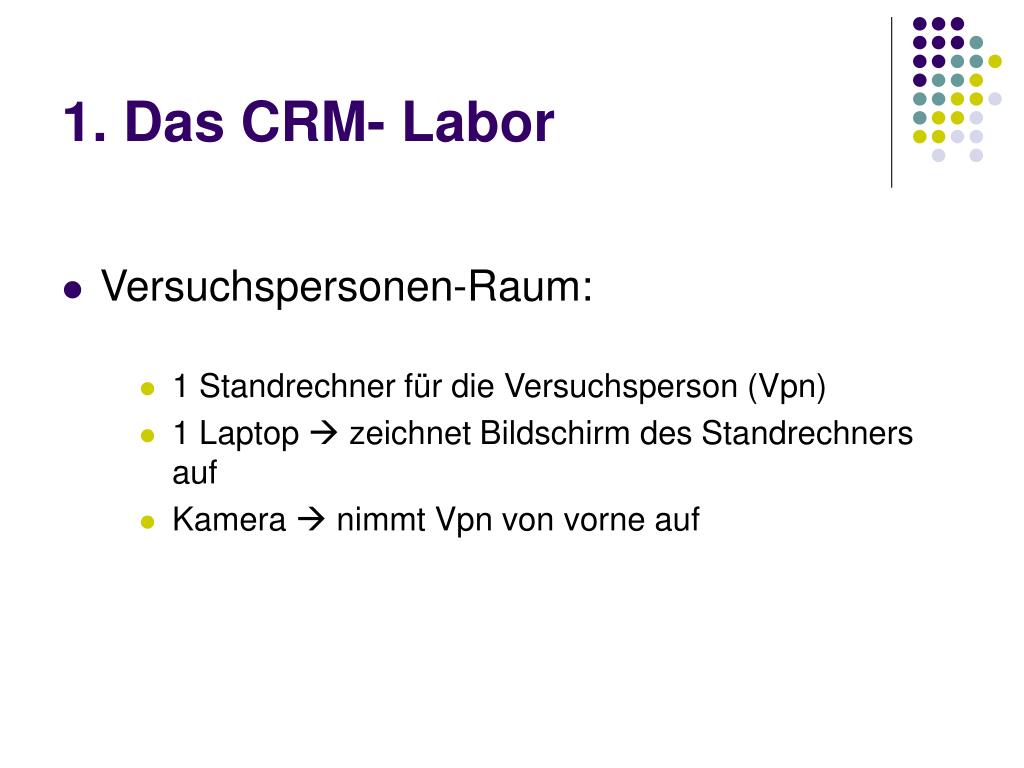

  4. 1. Das CRM- Labor • Versuchspersonen-Raum: • 1 Standrechner für die Versuchsperson (Vpn) • 1 Laptop  zeichnet Bildschirm des Standrechners auf • Kamera  nimmt Vpn von vorne auf

  5. 1. Das CRM- Labor • Beobachterraum: • Ein Rechner, der Aufnahmen der Kamera zeigt sowie die Ergebnisse dessen, was die Messgeräte messen • Messgeräte für: Hautwiderstand, Atmung, Temperatur, Bewegung der Hand etc. • Skripte, in denen Programm „Biofeedback 2000“ erklärt wird

  6. … der Spiegel von beiden Seiten zur Beobachtung… Funktioniert nur bei ausgeschaltetem Licht

  7. 2. Vorbereitung im Versuchspersonen-Raum • Beide Rechner* starten • Spiel auf Vpn-Rechner muss installiert sein, vorher testen, auf Desktop platzieren • Auf Laptop Programm „Win DVR 3“ öffnen  nun ist Bildschirm des Vpn-Rechners zu sehen  auf „Aufnahme“ drücken • Kamera mit Klebeband auf Tisch befestigen, wo Vpn sitzt, und Kamera auf Gesicht einstellen * Beim Laptop vor dem Starten unbedingt die USB-Stecker hinten (Videowandler) abziehen (sonst versucht er, vom USB-Port zu starten), und den USB-Anschluss erst wieder nach dem erfolgreichen Start einstecken!

  8. 3. Vorbereitung im Beobachterraum Rechner + Kamera • Strom über zentrale Steckleiste unter dem Schreibtisch anschalten • Rechner (+Monitor) anschalten • Programm „Logitech QuickCam“ öffnen, dann ‚Quick Capture‘ anklicken • Kamerabild ist zu sehen

  9. 3. Vorbereitung im Beobachterraum Messinstrumente • Messinstrumente aus den grauen Säckchen holen + die kleinen Stecker rausziehen  die LEDs an den Messgeräten leuchten jetzt grün und senden Signale • Messgeräte: • Gelb: misst Hautwiderstand, Puls, Bewegung • Hell- und Dunkelblau: messen Bauch- und Brustatmung

  10. … die Säckchen mit den Messinstrumenten… Alkoholreinigungs-pads Gelb: misst Hautwider-stand, Puls, Bewegung Dunkelblau: misst Brustatmung Hellblau: misst Bauchatmung

  11. 3. Vorbereitung im Beobachterraum • Auf Rechner Programm „Biofeedback2000“ öffnen • In Datenbank neuen Klienten eingeben (Name des Probanden), z.B. „Klaus“ • Klient „Klaus“ auswählen • „Therapiebibliothek“ anklicken, dann „Linien (Multifeedback)“ • Auf „Starte Sitzung“ klicken

  12. 4. Vorbereitung der Versuchsperson • Versuchsperson muss Hände waschen (ohne Seife!) • Das gelbe Messgerät hat Metallplättchen -> mit Alkoholreinigungspads desinfizieren

  13. 4. Vorbereitung der Versuchsperson • Messgeräte an Versuchsperson anschließen • Dunkelblaues(1) mit Hellblauem(2) Gerät über Stecker verbinden -> Kabel des Gerät 1 unten an Gerät 2 • Gerät 1 an Brust, Schlauch rechts am Gerät anschließen und einmal um den Körper herum, dann im Gerät verhaken (festziehen!) und links am Gerät einstöpseln • Dasselbe mit dem Gerät 2 um Bauch herum machen

  14. Dunkelblaues Gerät (1) um Brust herum Hellblaues Gerät (2) um Bauch herum

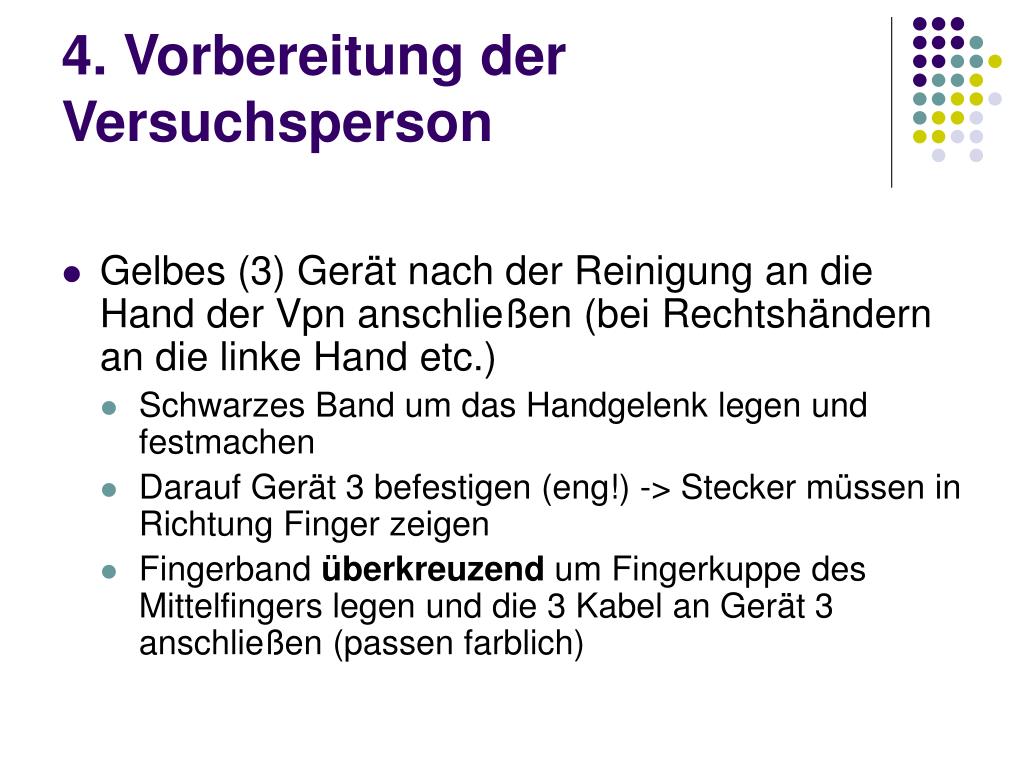

  15. 4. Vorbereitung der Versuchsperson • Gelbes (3) Gerät nach der Reinigung an die Hand der Vpn anschließen (bei Rechtshändern an die linke Hand etc.) • Schwarzes Band um das Handgelenk legen und festmachen • Darauf Gerät 3 befestigen (eng!) -> Stecker müssen in Richtung Finger zeigen • Fingerband überkreuzend um Fingerkuppe des Mittelfingers legen und die 3 Kabel an Gerät 3 anschließen (passen farblich)

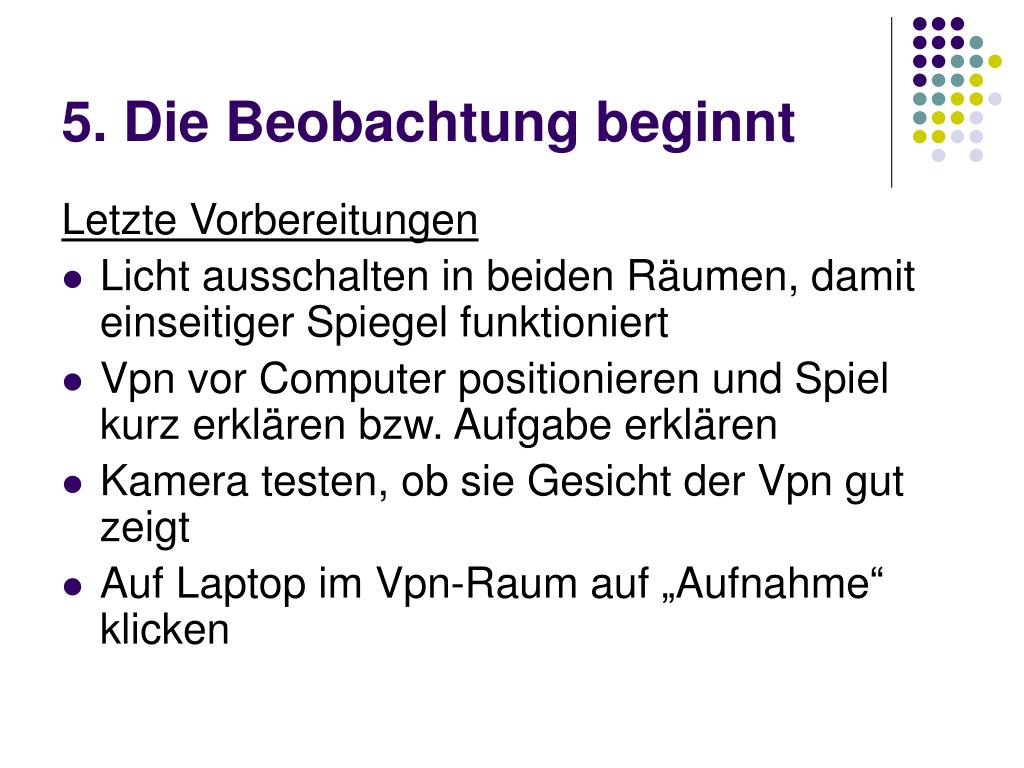

  16. 5. Die Beobachtung beginnt Letzte Vorbereitungen • Licht ausschalten in beiden Räumen, damit einseitiger Spiegel funktioniert • Vpn vor Computer positionieren und Spiel kurz erklären bzw. Aufgabe erklären • Kamera testen, ob sie Gesicht der Vpn gut zeigt • Auf Laptop im Vpn-Raum auf „Aufnahme“ klicken

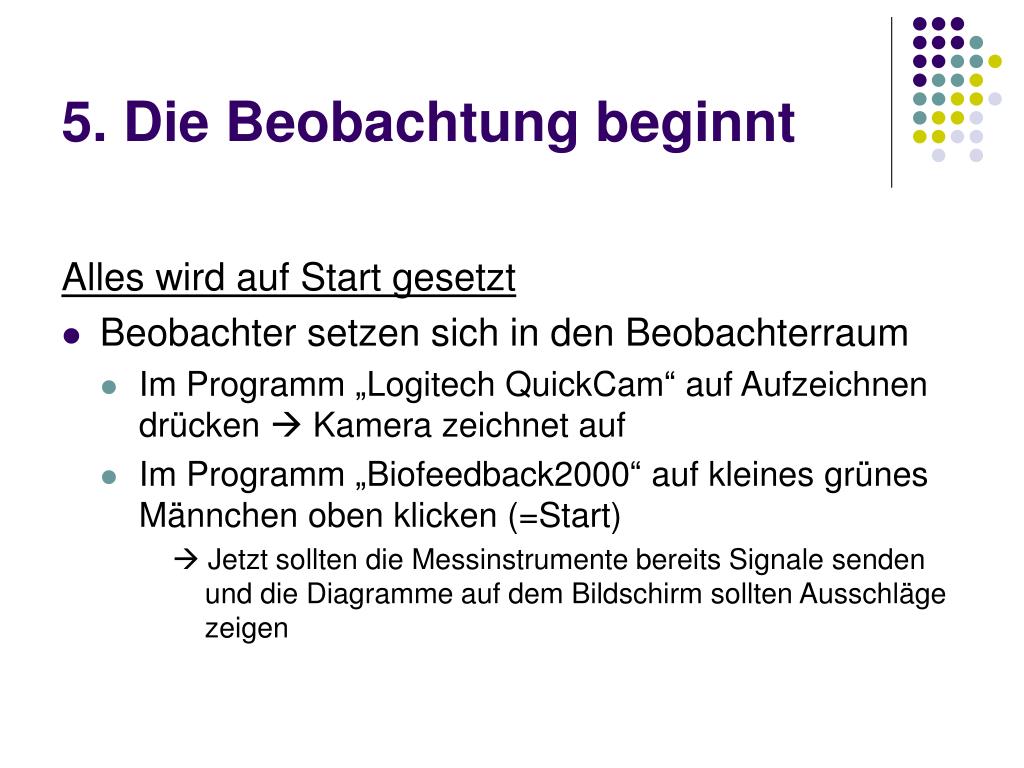

  17. 5. Die Beobachtung beginnt Alles wird auf Start gesetzt • Beobachter setzen sich in den Beobachterraum • Im Programm „Logitech QuickCam“ auf Aufzeichnen drücken  Kamera zeichnet auf • Im Programm „Biofeedback2000“ auf kleines grünes Männchen oben klicken (=Start)  Jetzt sollten die Messinstrumente bereits Signale senden und die Diagramme auf dem Bildschirm sollten Ausschläge zeigen

  18. 5. Die Beobachtung beginnt Die Diagramme • Es können beliebig viele Diagramme gleichzeitig beobachtet werden • Wichtig für unsere Untersuchung (mehr Infos im S/W-Infoheft): • Resp1= Brustatmung (dunkelblaues Messgerät) • Resp2= Bauchatmung (hellblaues Messgerät) • SCL= Hautleitfähigkeit (gelbes Messgerät) • Temp= Temperatur (gelbes Messgerät) • Puls= Veränderung des Pulsausschlags (gelbes M.) • Mot= Bewegung der Hand (gelbes M.)

  19. 5. Die Beobachtung beginnt Die Diagramme • Mit F8 oder durch Drücken des Mausrädchen wird ein Marker gesetzt • Marker muss benannt werden oder „Marker1“ beibehalten und auf Enter drücken, sonst wird er nicht gespeichert (wird beim Mausrad automatisch benannt und gespeichert) • Ein zweiter Beobachter sollte nebenher Protokoll führen, um besondere Aktivitäten der Vpn und andere Nebenreize zeitlich festzuhalten

  20. 6. Abschluss der Beobachtung • In „Biofeedback2000“ oben aufs Stoppschildklicken  stoppt die Diagrammaufzeichnung • Dann auf F5 – Speichern der Diagramme klicken • Nun Diagramm der Vpn „Klaus“ öffnen, auf „Drucken“ klicken und dort in PDF umwandeln lassen: • Drucken in Y:/Computerspiele/… • Ordner mit Kennung/Name der VPN anlegen • Pdf in den neuen Ordner exportieren (=„drucken“) • Daten exportieren: • Im Menü „Diagramm anzeigen/öffnen“ wählen • VPN auswählen • Diagramm exportieren in den neu angelegten Ordner (Y:/Computerspiele/… )

  21. 6. Abschluss der Beobachtung • Im Programm „Logitech QuickCam“ Kameraaufnahme beenden und ebenso abspeichern • Im Vpn-Raum auf Laptop Aufnahme beenden • Daten sichern: • Beim Laptop Daten in D:\Videos auf den weissen USB-Stick (liegt im Beobachterraum) überspielen • Diese Daten dann in den neuen Ordner auf Y:\Computerspiele\... kopieren • Die Daten in diesem Ordner (1x Video, 1x .xls und 1x .pdf) und das Video der Kamera (Ordner Y:\Video) auf eine DVD brennen • Alle Daten (WIN DVR 3, Biofeedback2000 und Logitech QuickCam) von den Computern wieder löschen

  22. 6. Abschluss der Beobachtung • Die Messgeräte von der Vpn abnehmen und alle wieder ordnungsgemäß in die grauen Säckchen packen • Dabei wichtig: • Die Schläuche nicht knicken! Sondern kreisförmig einrollen • Die Stecker wieder an Tasche anstecken (grüne LED erlischt), damit Gerätefunk nicht weitersendet (Akku!)

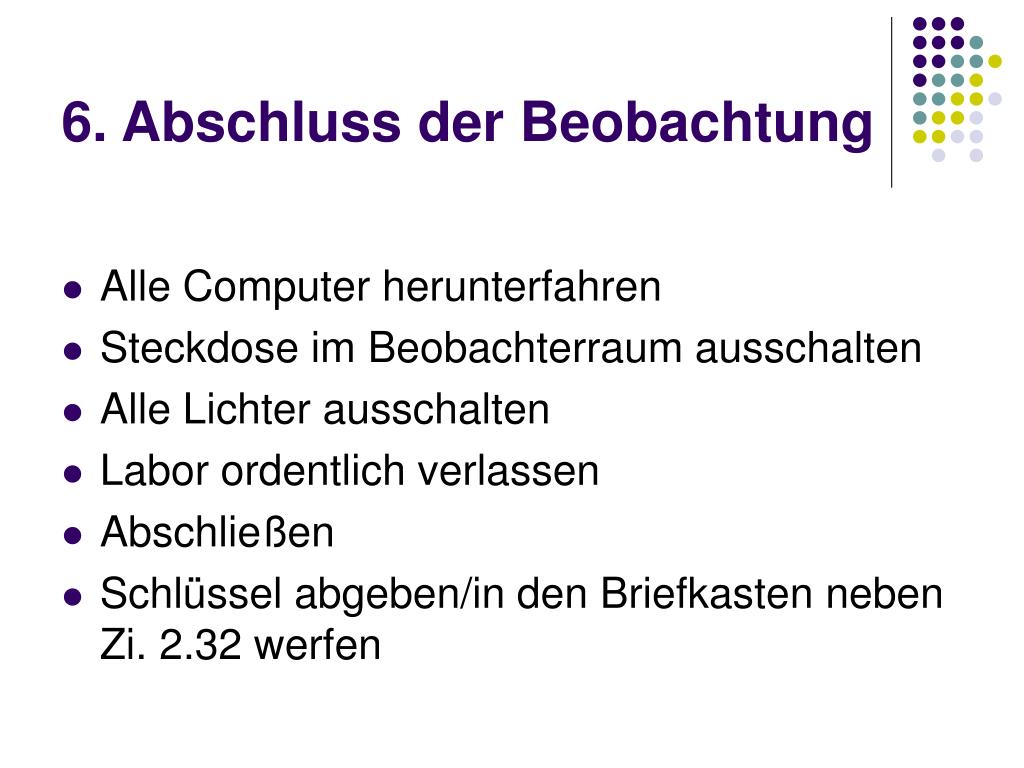

  23. 6. Abschluss der Beobachtung • Alle Computer herunterfahren • Steckdose im Beobachterraum ausschalten • Alle Lichter ausschalten • Labor ordentlich verlassen • Abschließen • Schlüssel abgeben/in den Briefkasten neben Zi. 2.32 werfen
