  1. Iptables/netfilter

  2. 什么是netfilter/iptables • Netfiler与iptables的关系 • Iptables • Netfilter • 应用实例

  3. 什么是netfilter/iptables • Linux中实现包过滤功能 的第四代应用程序 • 包过滤：根据一定的规则检查IP头的信息，并确定对其的操作（接收，拒绝，缓存。。。）

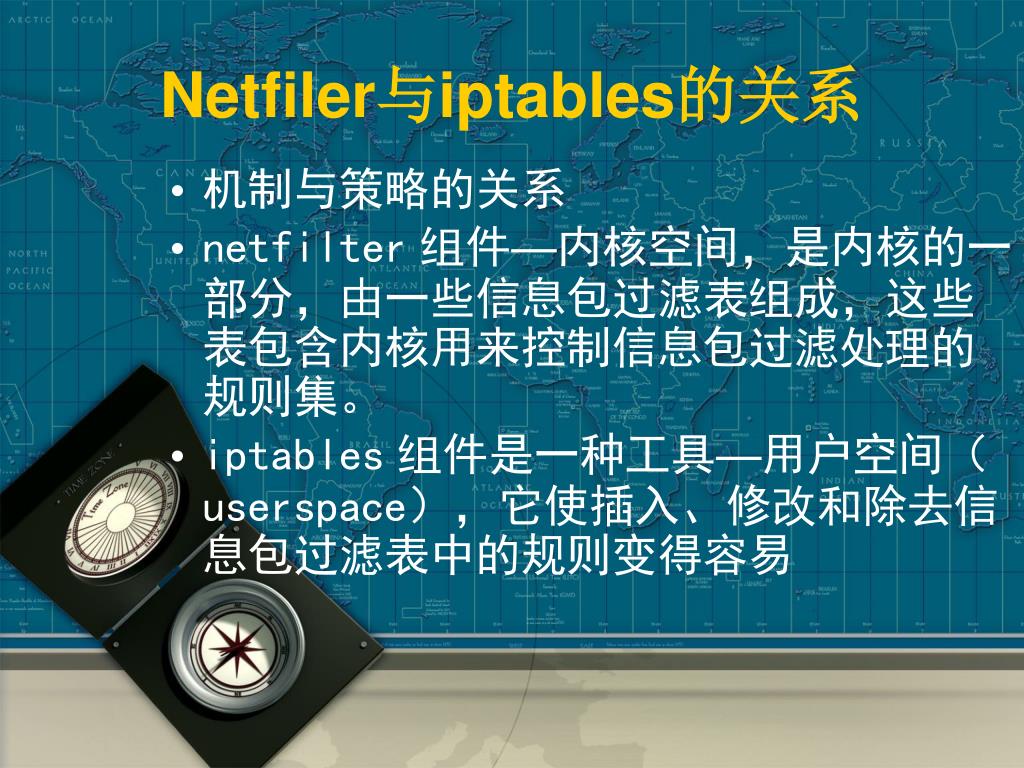

  4. Netfiler与iptables的关系 • 机制与策略的关系 • netfilter组件—内核空间，是内核的一部分，由一些信息包过滤表组成，这些表包含内核用来控制信息包过滤处理的规则集。 • iptables组件是一种工具—用户空间（userspace），它使插入、修改和除去信息包过滤表中的规则变得容易

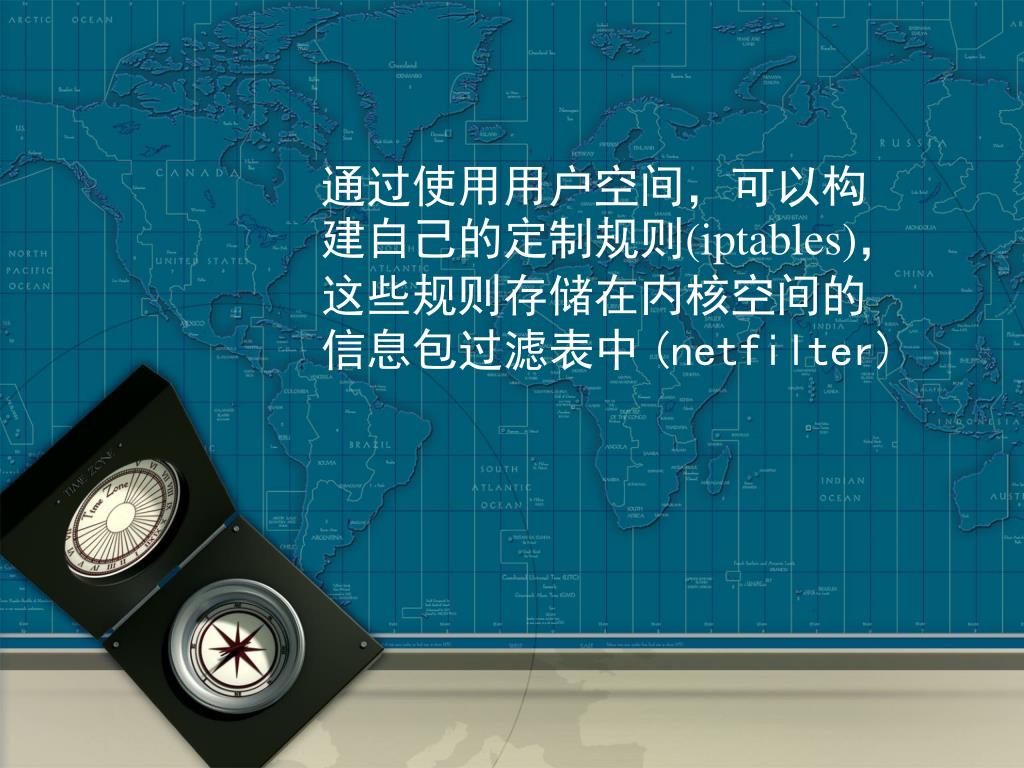

  5. 通过使用用户空间，可以构建自己的定制规则(iptables)，这些规则存储在内核空间的信息包过滤表中(netfilter)通过使用用户空间，可以构建自己的定制规则(iptables)，这些规则存储在内核空间的信息包过滤表中(netfilter)

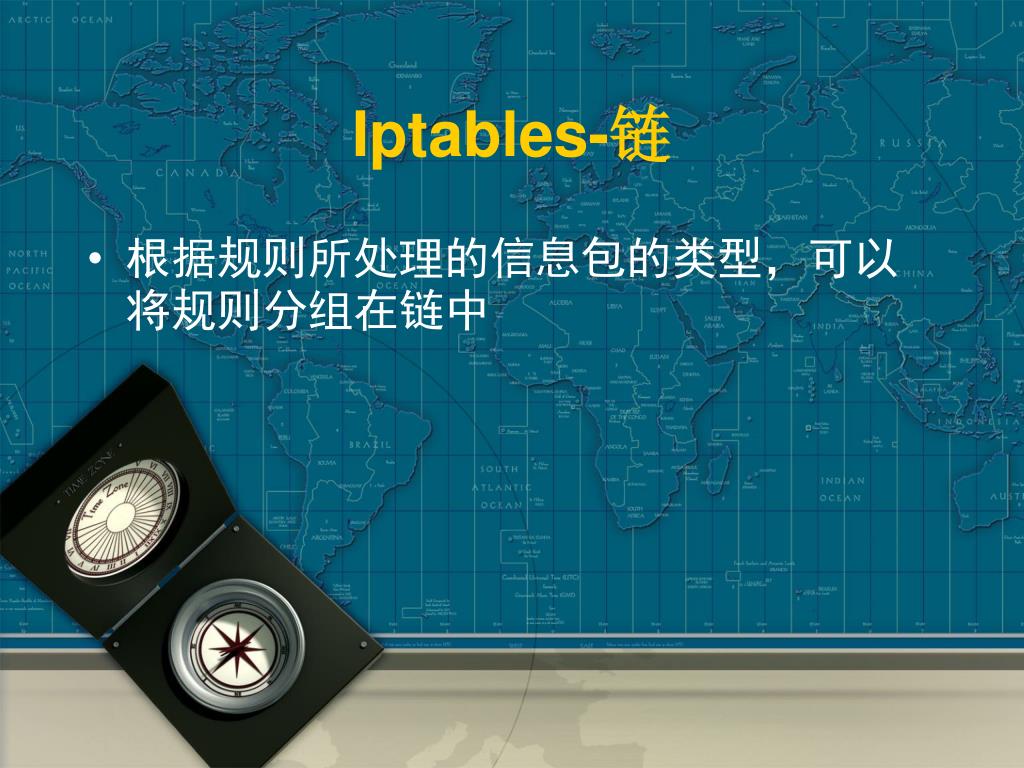

  6. Iptables-链 • 根据规则所处理的信息包的类型，可以将规则分组在链中

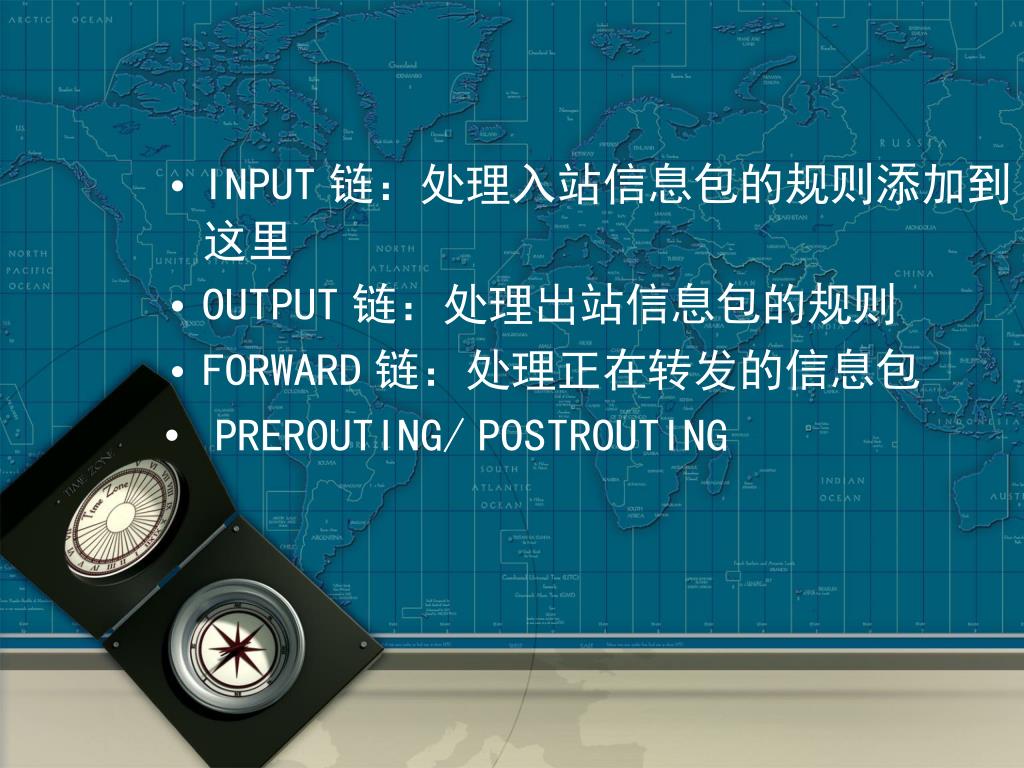

  7. INPUT链：处理入站信息包的规则添加到这里 • OUTPUT链：处理出站信息包的规则 • FORWARD链：处理正在转发的信息包 • PREROUTING/POSTROUTING

  8. 建立规则并将链放在适当的位置之后，就可以开始进行真正的信息包过滤工作了。这时内核空间从用户空间接管工作。建立规则并将链放在适当的位置之后，就可以开始进行真正的信息包过滤工作了。这时内核空间从用户空间接管工作。

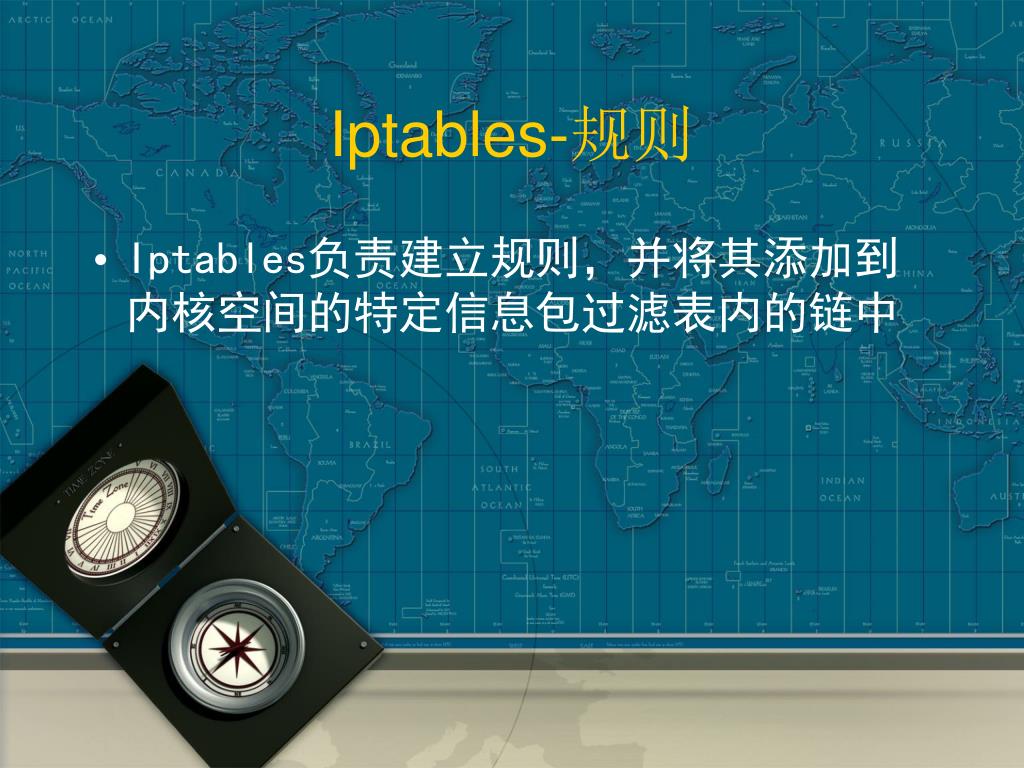

  9. Iptables-规则 • Iptables负责建立规则，并将其添加到内核空间的特定信息包过滤表内的链中

  10. 一个iptables命令基本上包含如下五部分： • 希望工作在哪个表上 • 希望使用该表的哪个链 • 进行的操作(插入，添加，删除，修改) • 对特定规则的目标动作 • 匹配数据报条件

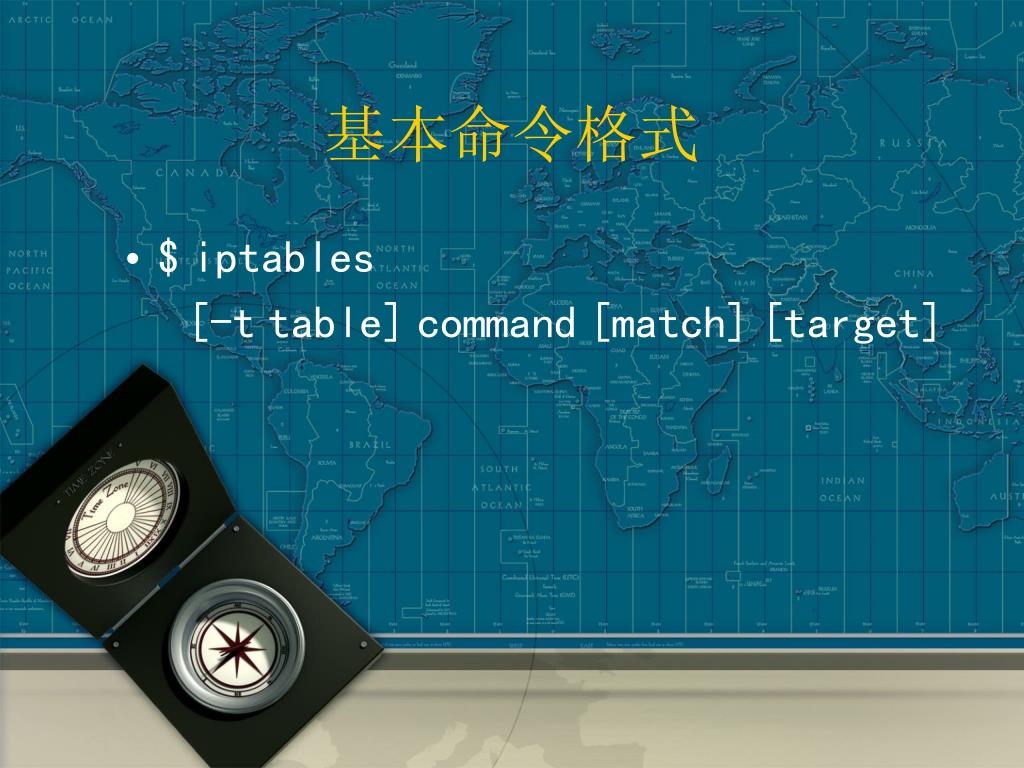

  11. 基本命令格式 • $iptables [-ttable]command[match][target]

  12. Iptables-表（table） • [-ttable]选项允许使用标准表之外的任何表。表是包含仅处理特定类型信息包的规则和链的信息包过滤表。有三种可用的表选项：filter、nat和mangle。

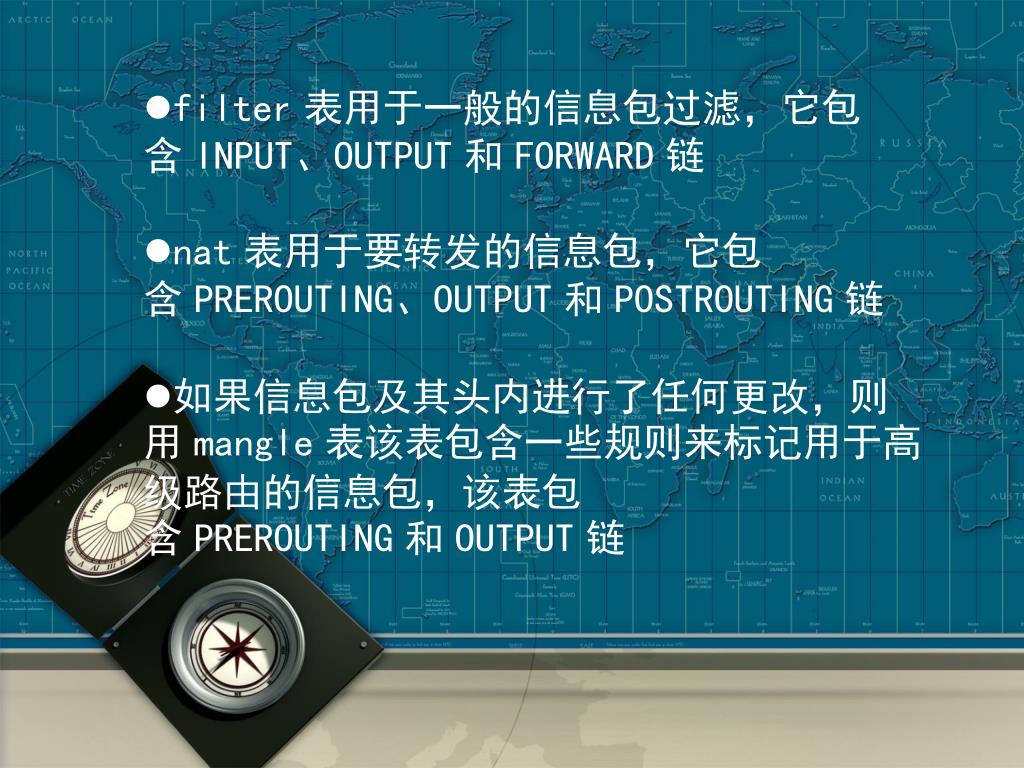

  13. filter表用于一般的信息包过滤，它包含INPUT、OUTPUT和FORWARD链filter表用于一般的信息包过滤，它包含INPUT、OUTPUT和FORWARD链 • nat表用于要转发的信息包，它包含PREROUTING、OUTPUT和POSTROUTING链 • 如果信息包及其头内进行了任何更改，则用mangle表该表包含一些规则来标记用于高级路由的信息包，该表包含PREROUTING和OUTPUT链

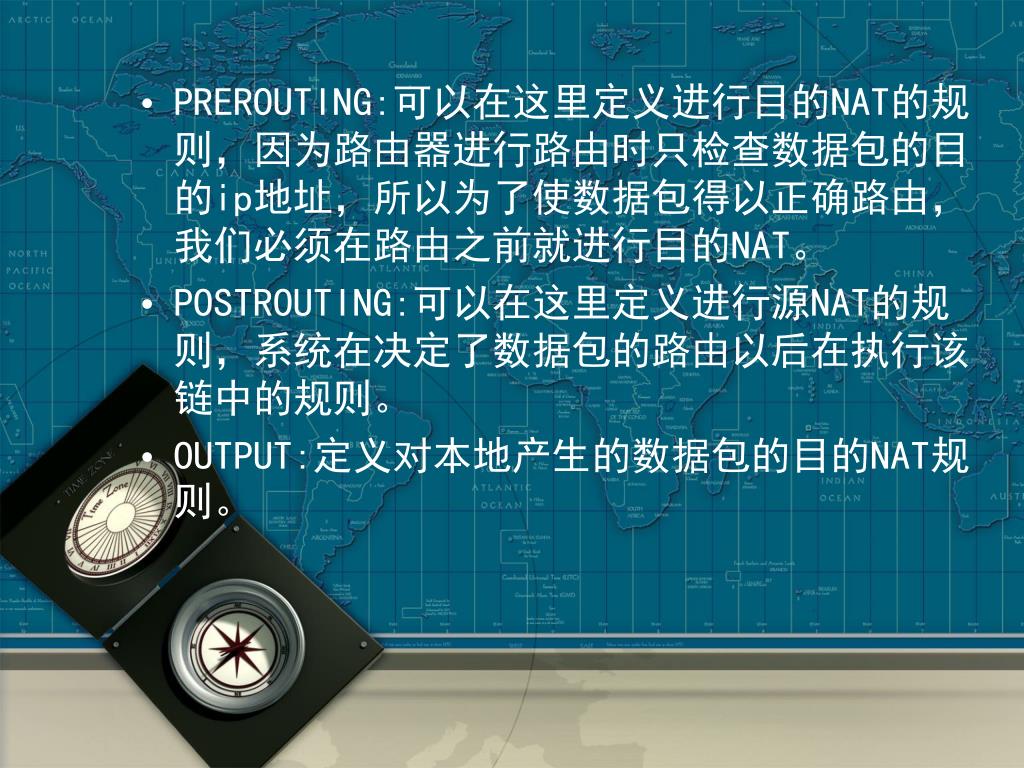

  14. PREROUTING:可以在这里定义进行目的NAT的规则，因为路由器进行路由时只检查数据包的目的ip地址，所以为了使数据包得以正确路由，我们必须在路由之前就进行目的NAT。PREROUTING:可以在这里定义进行目的NAT的规则，因为路由器进行路由时只检查数据包的目的ip地址，所以为了使数据包得以正确路由，我们必须在路由之前就进行目的NAT。 • POSTROUTING:可以在这里定义进行源NAT的规则，系统在决定了数据包的路由以后在执行该链中的规则。 • OUTPUT:定义对本地产生的数据包的目的NAT规则。

  15. Iptables-命令（command） • 告诉iptables命令要做什么，例如，插入规则、将规则添加到链的末尾或删除规则。

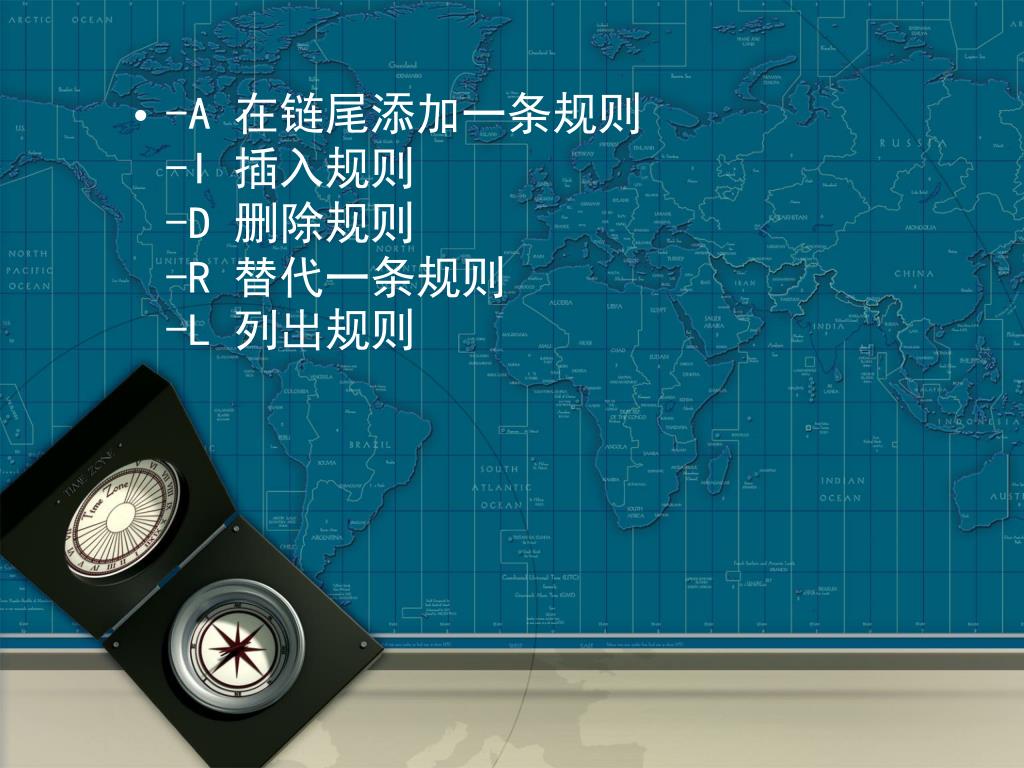

  16. -A 在链尾添加一条规则 -I 插入规则 -D 删除规则 -R 替代一条规则 -L 列出规则

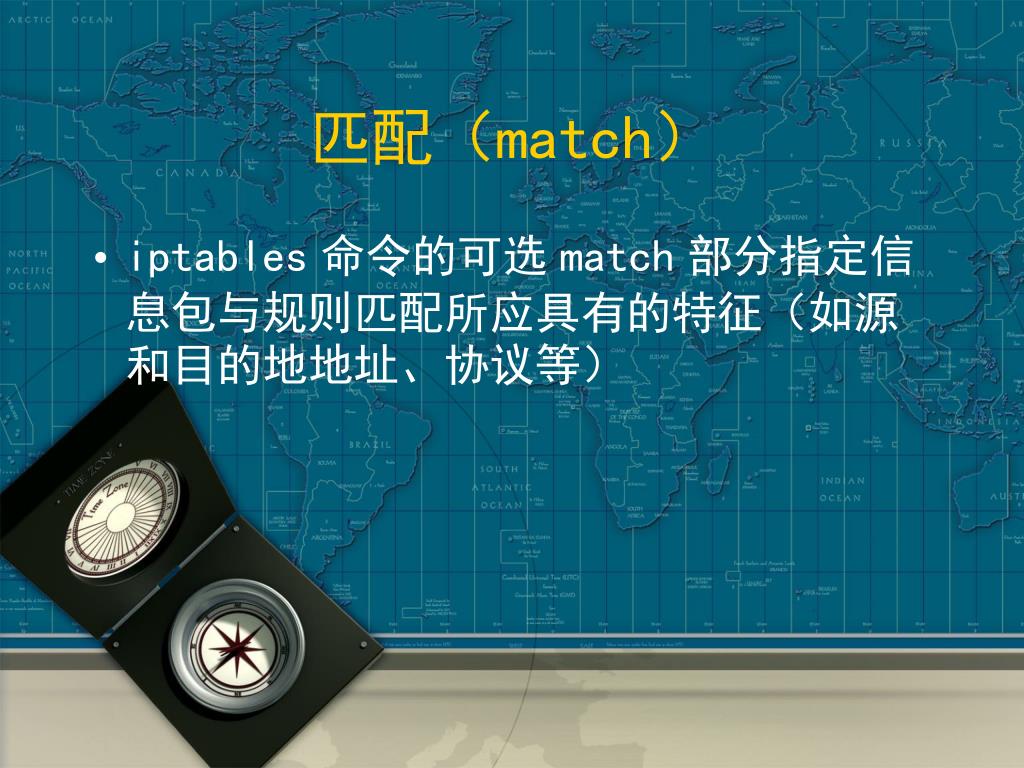

  17. 匹配（match） • iptables命令的可选match部分指定信息包与规则匹配所应具有的特征（如源和目的地地址、协议等）

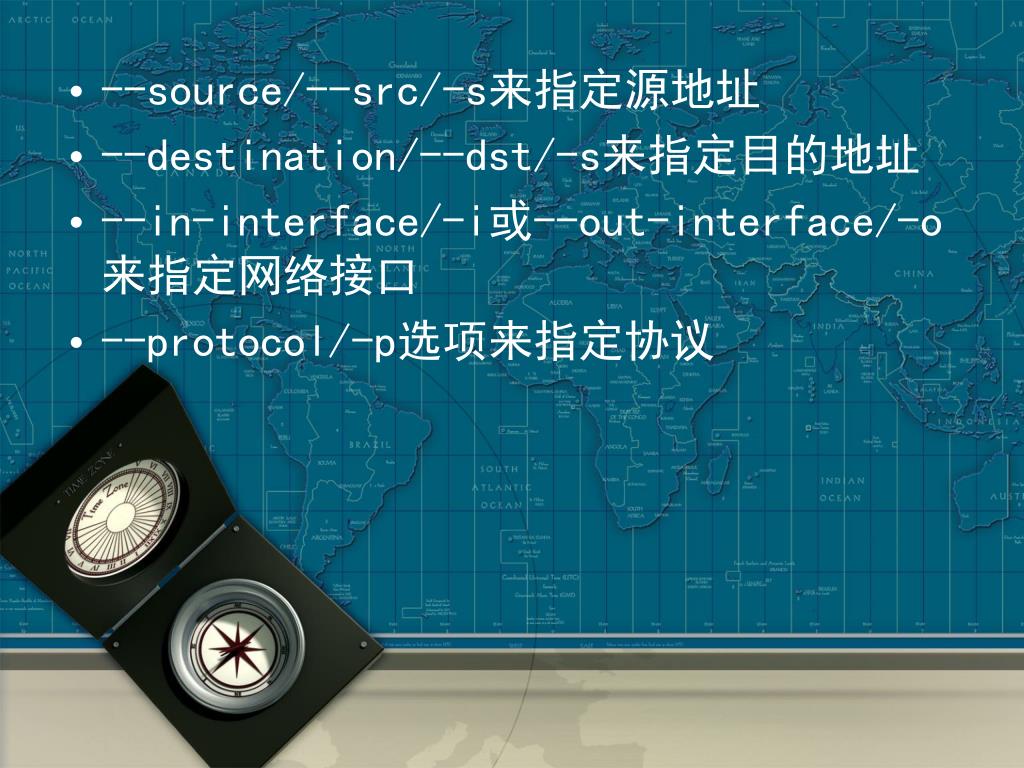

  18. --source/--src/-s来指定源地址 --destination/--dst/-s来指定目的地址 --in-interface/-i或--out-interface/-o来指定网络接口 --protocol/-p选项来指定协议

  19. Iptables-目标（target） • 目标是由规则指定的操作，对与那些规则匹配的信息包执行这些操作

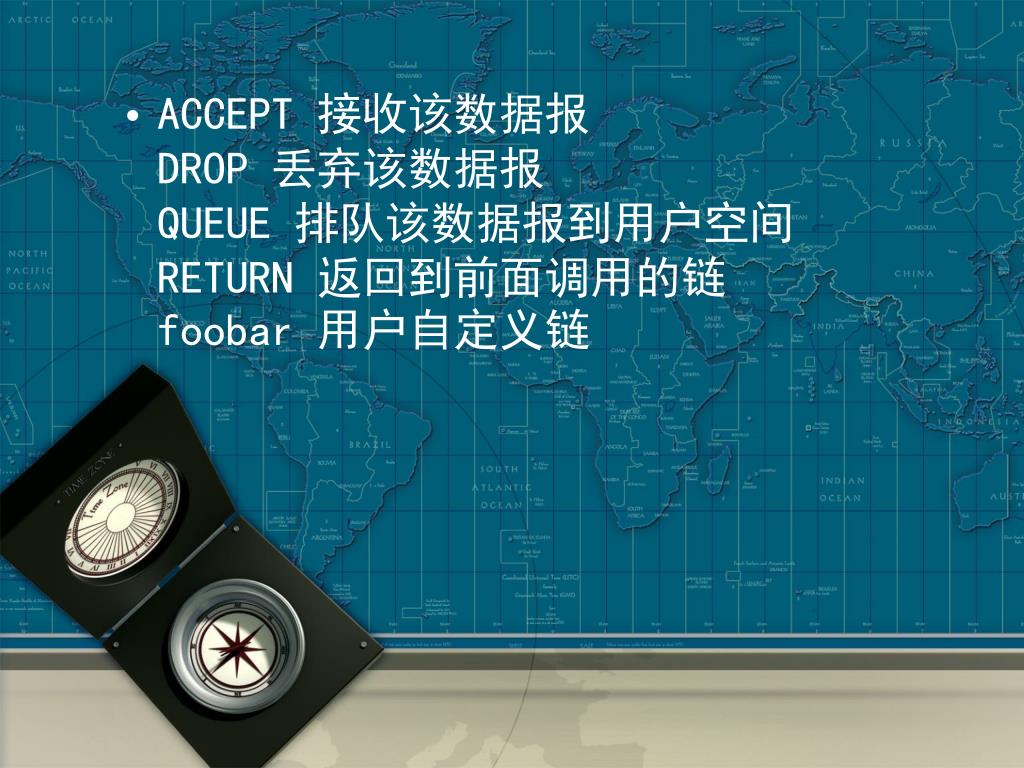

  20. ACCEPT 接收该数据报 DROP 丢弃该数据报 QUEUE 排队该数据报到用户空间 RETURN 返回到前面调用的链 foobar 用户自定义链

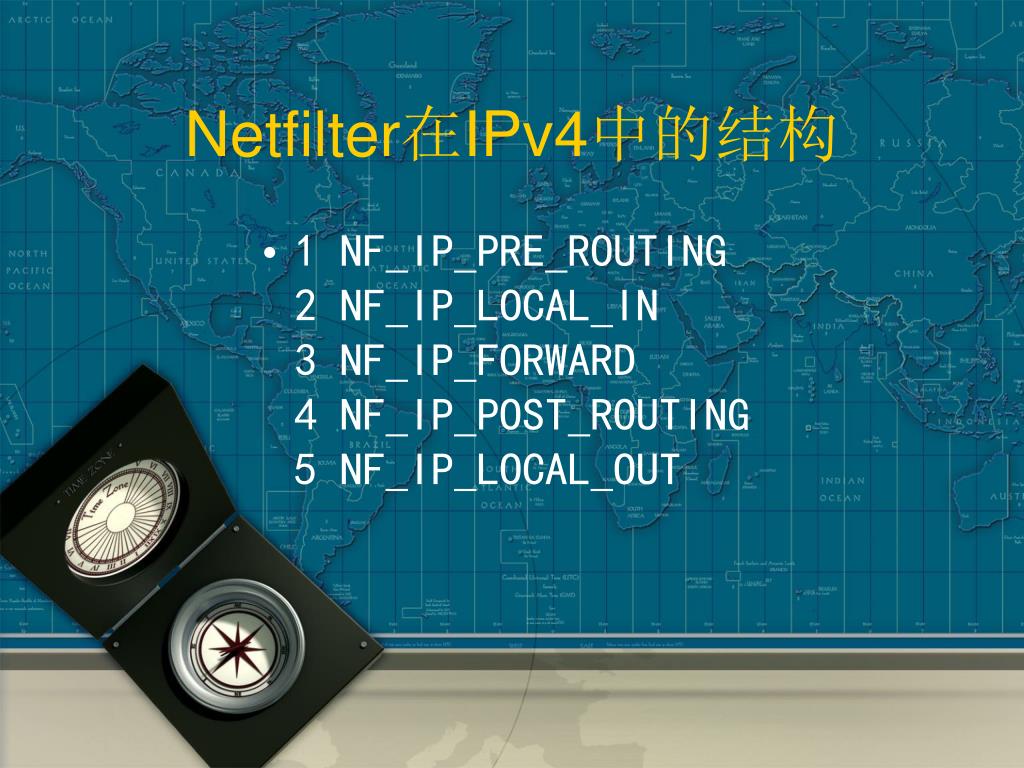

  21. Netfilter在IPv4中的结构 • 1 NF_IP_PRE_ROUTING 2 NF_IP_LOCAL_IN 3 NF_IP_FORWARD 4 NF_IP_POST_ROUTING 5 NF_IP_LOCAL_OUT

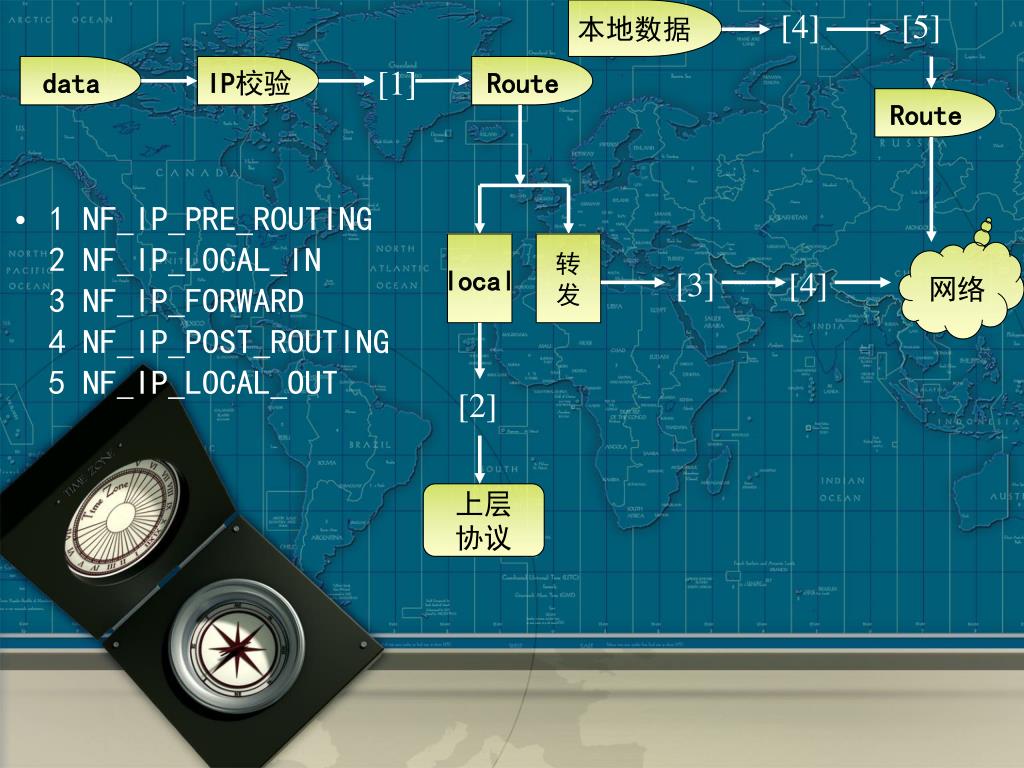

  22. 本地数据 [4] [5] data IP校验 [1] Route Route • 1 NF_IP_PRE_ROUTING 2 NF_IP_LOCAL_IN 3 NF_IP_FORWARD 4 NF_IP_POST_ROUTING 5 NF_IP_LOCAL_OUT local 转 发 网络 [3] [4] [2] 上层 协议

  23. 钩子函数的激活 • 内核模块可以对一个或多个这样的钩子函数进行注册挂接，并且在数据报经过这些钩子函数时被调用，从而模块可以修改这些数据报，并向netfilter返回如下值 NF_ACCEPT：继续正常传输数据报 NF_DROP：丢弃该数据报，不再传输 NF_STOLEN：模块接管该数据报，不要继续传输该数据报 NF_QUEUE：对该数据报进行排队 (通常用于将数据报给用户空间的进程进行处理) NF_REPEAT：再次调用该钩子函数

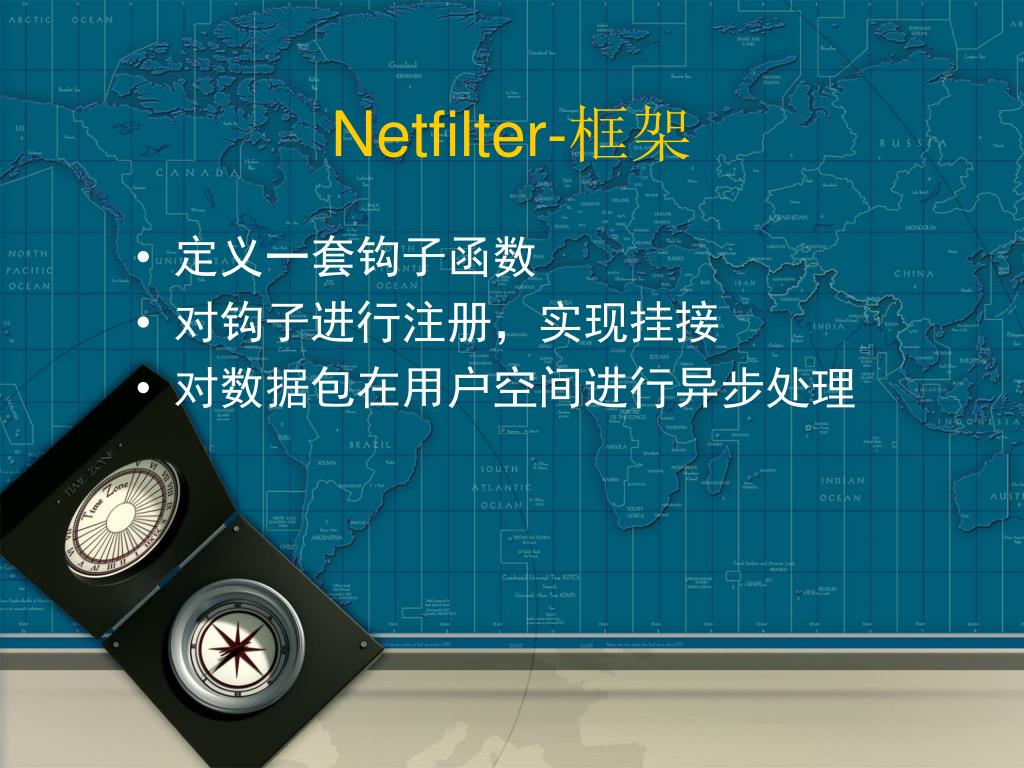

  24. Netfilter-框架 定义一套钩子函数 对钩子进行注册，实现挂接 对数据包在用户空间进行异步处理

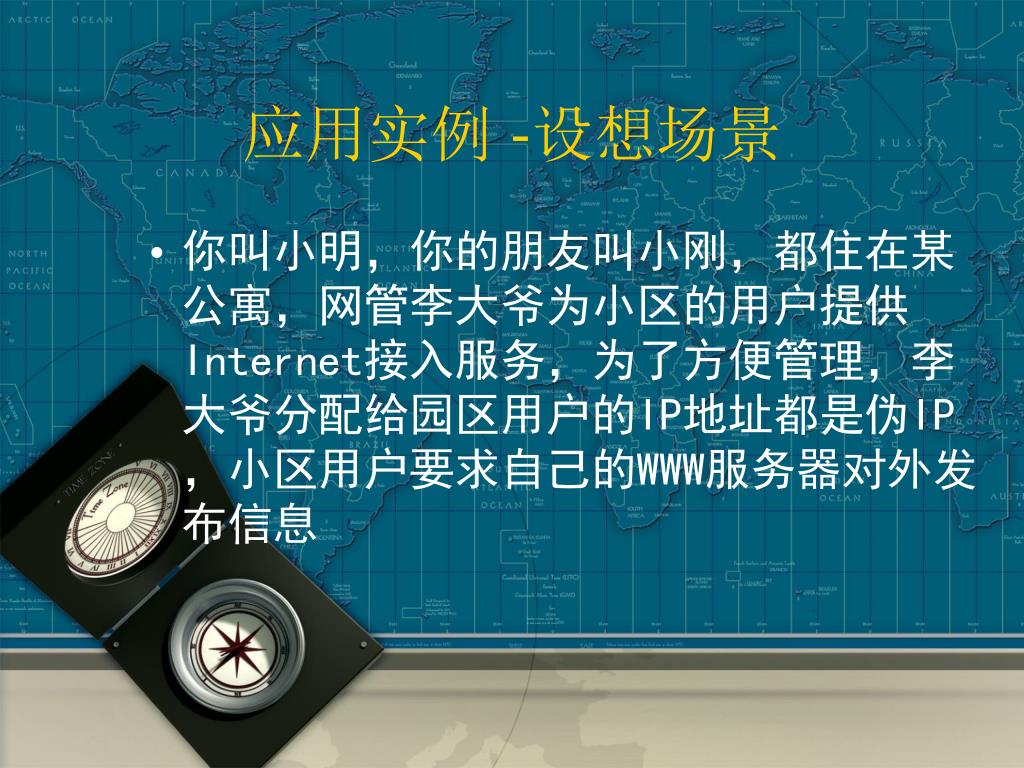

  25. 应用实例 -设想场景 • 你叫小明，你的朋友叫小刚，都住在某公寓，网管李大爷为小区的用户提供Internet接入服务，为了方便管理，李大爷分配给园区用户的IP地址都是伪IP，小区用户要求自己的WWW服务器对外发布信息

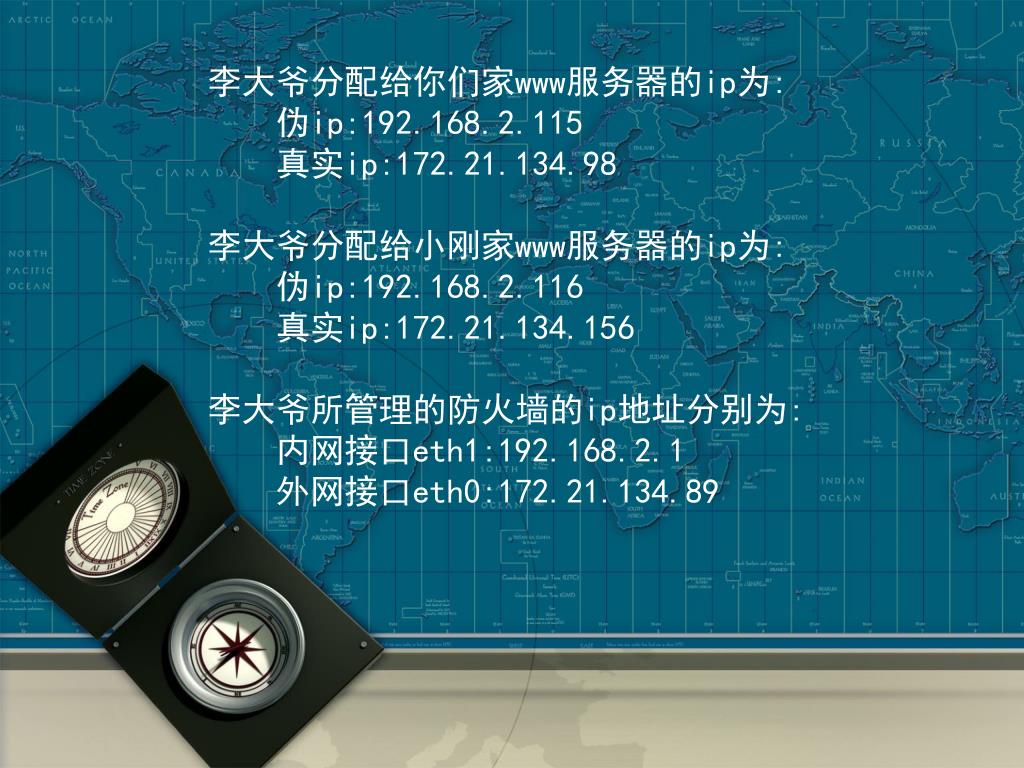

  26. 李大爷分配给你们家www服务器的ip为: 　　伪ip:192.168.2.115 　　真实ip:172.21.134.98 李大爷分配给小刚家www服务器的ip为: 　　伪ip:192.168.2.116 　　真实ip:172.21.134.156 李大爷所管理的防火墙的ip地址分别为: 　　内网接口eth1:192.168.2.1 　　外网接口eth0:172.21.134.89

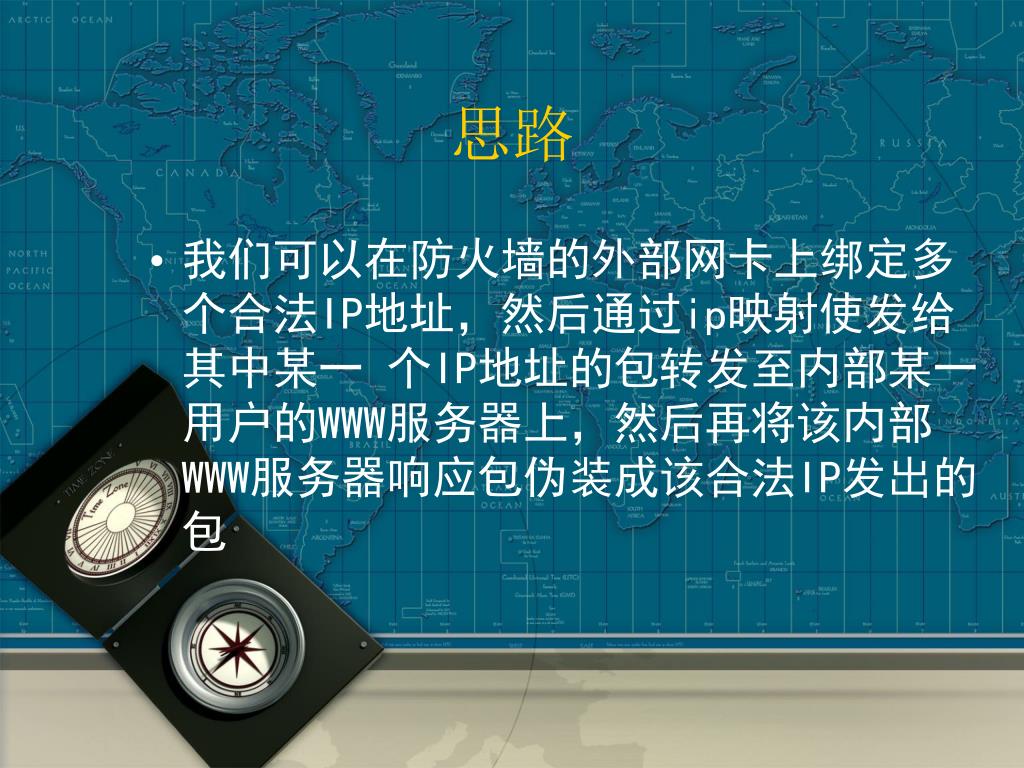

  27. 思路 • 我们可以在防火墙的外部网卡上绑定多个合法IP地址，然后通过ip映射使发给其中某一 个IP地址的包转发至内部某一用户的WWW服务器上，然后再将该内部WWW服务器响应包伪装成该合法IP发出的包

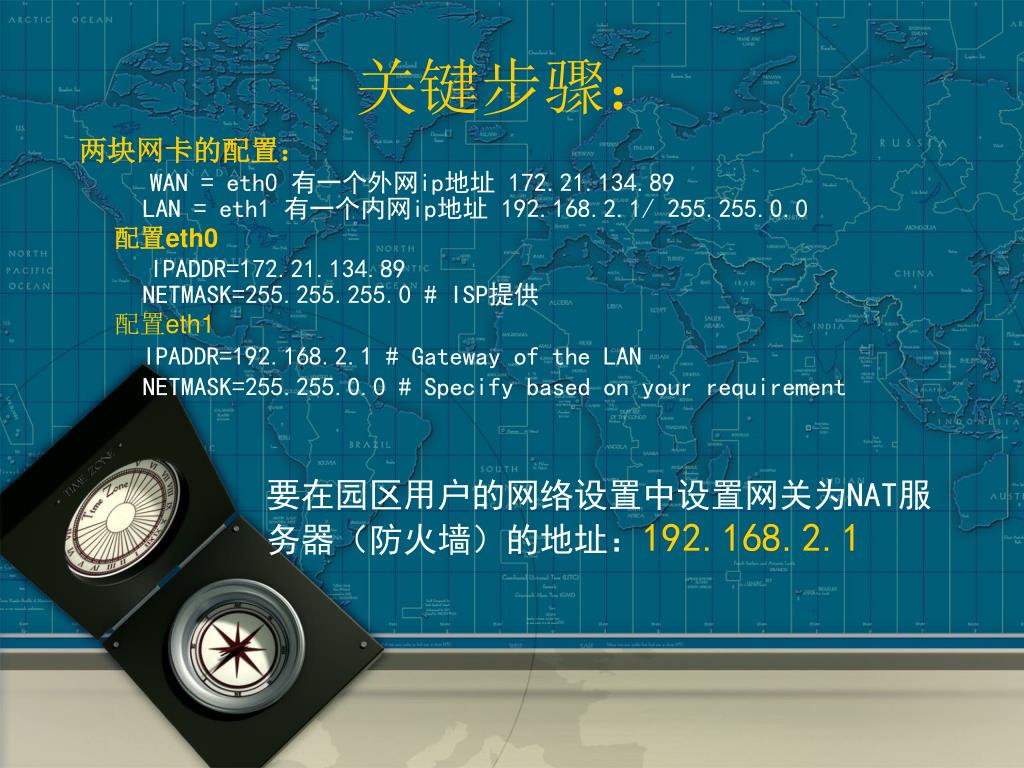

  28. 关键步骤： 两块网卡的配置： WAN = eth0 有一个外网ip地址 172.21.134.89 LAN = eth1 有一个内网ip地址 192.168.2.1/ 255.255.0.0 配置eth0 IPADDR=172.21.134.89 NETMASK=255.255.255.0 # ISP提供 配置eth1 IPADDR=192.168.2.1 # Gateway of the LAN NETMASK=255.255.0.0 # Specify based on your requirement 要在园区用户的网络设置中设置网关为NAT服 务器（防火墙）的地址：192.168.2.1

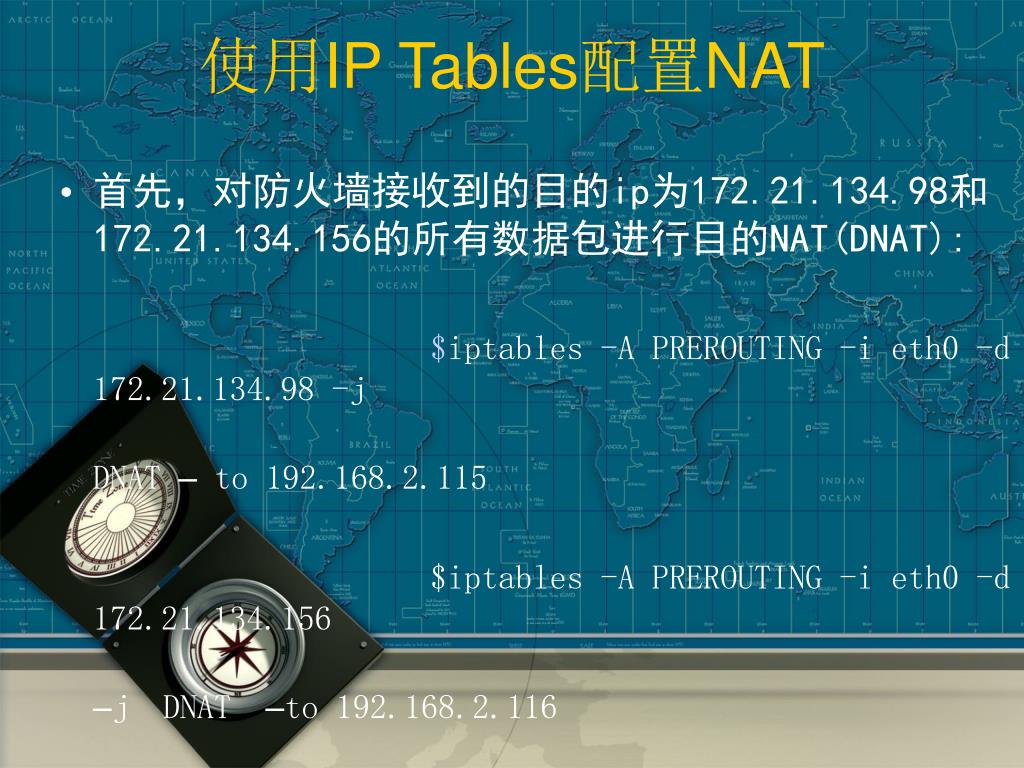

  29. 使用IP Tables配置NAT • 首先，对防火墙接收到的目的ip为172.21.134.98和172.21.134.156的所有数据包进行目的NAT(DNAT): $iptables -A PREROUTING -i eth0 -d 172.21.134.98 -j DNAT – to 192.168.2.115 $iptables -A PREROUTING -i eth0 -d 172.21.134.156 –j DNAT –to 192.168.2.116

  30. 其次，对防火墙接收到的源ip地址为192.168.1.100和192.168.1.200的数据包进行源NAT(SNAT):其次，对防火墙接收到的源ip地址为192.168.1.100和192.168.1.200的数据包进行源NAT(SNAT): $ iptables -A POSTROUTING -o eth0 -s 192.168.1.115 -j SNAT --to 172.21.134.98 $ iptables -A POSTROUTING -o eth0 -s 192.168.1.116 -j SNAT --to 172.21.134.156

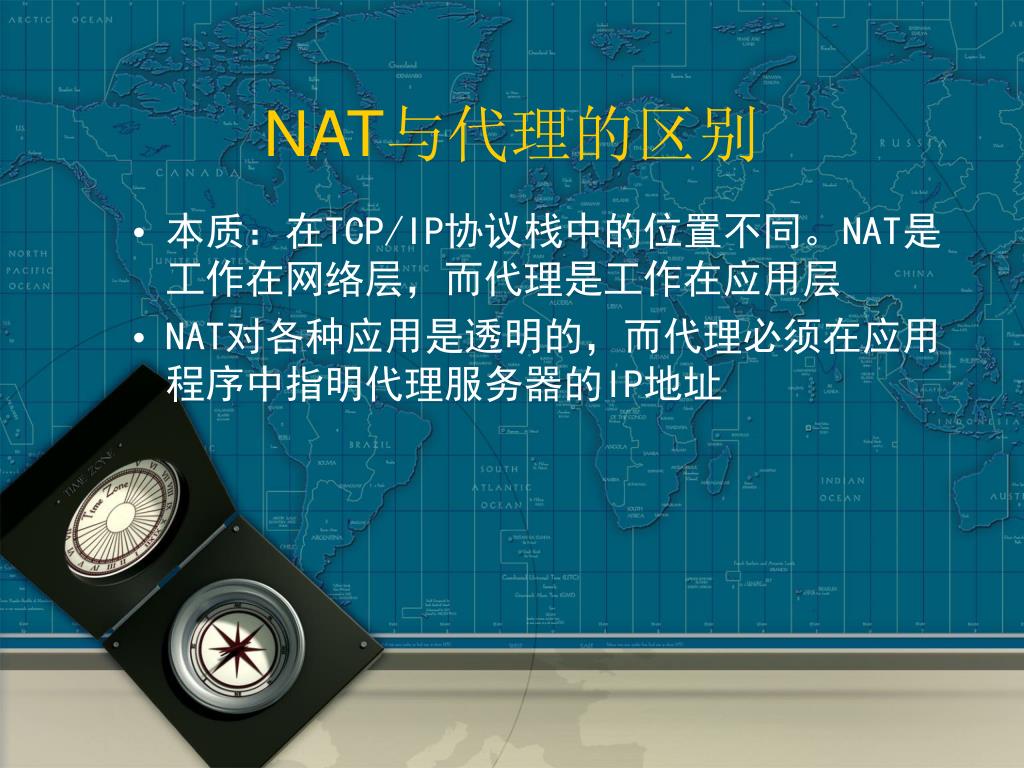

  31. NAT与代理的区别 • 本质：在TCP/IP协议栈中的位置不同。NAT是工作在网络层，而代理是工作在应用层 • NAT对各种应用是透明的，而代理必须在应用程序中指明代理服务器的IP地址

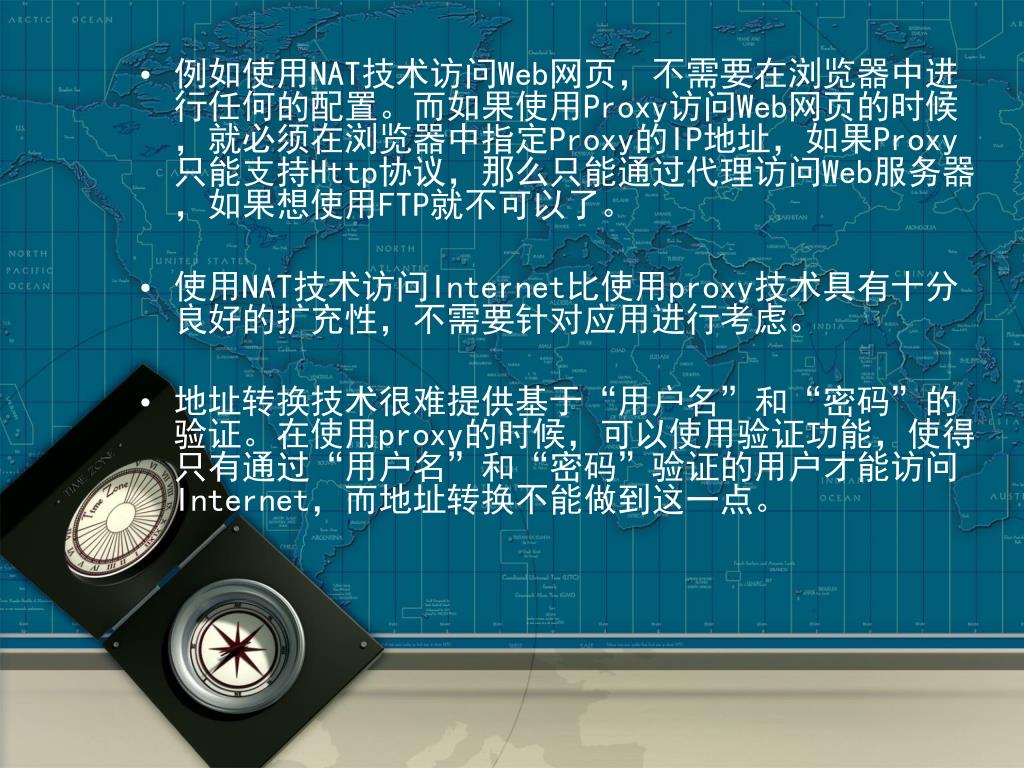

  32. 例如使用NAT技术访问Web网页，不需要在浏览器中进行任何的配置。而如果使用Proxy访问Web网页的时候，就必须在浏览器中指定Proxy的IP地址，如果Proxy只能支持Http协议，那么只能通过代理访问Web服务器，如果想使用FTP就不可以了。例如使用NAT技术访问Web网页，不需要在浏览器中进行任何的配置。而如果使用Proxy访问Web网页的时候，就必须在浏览器中指定Proxy的IP地址，如果Proxy只能支持Http协议，那么只能通过代理访问Web服务器，如果想使用FTP就不可以了。 • 使用NAT技术访问Internet比使用proxy技术具有十分良好的扩充性，不需要针对应用进行考虑。 • 地址转换技术很难提供基于“用户名”和“密码”的验证。在使用proxy的时候，可以使用验证功能，使得只有通过“用户名”和“密码”验证的用户才能访问Internet，而地址转换不能做到这一点。

  33. AODV 中IPTABLES的使用

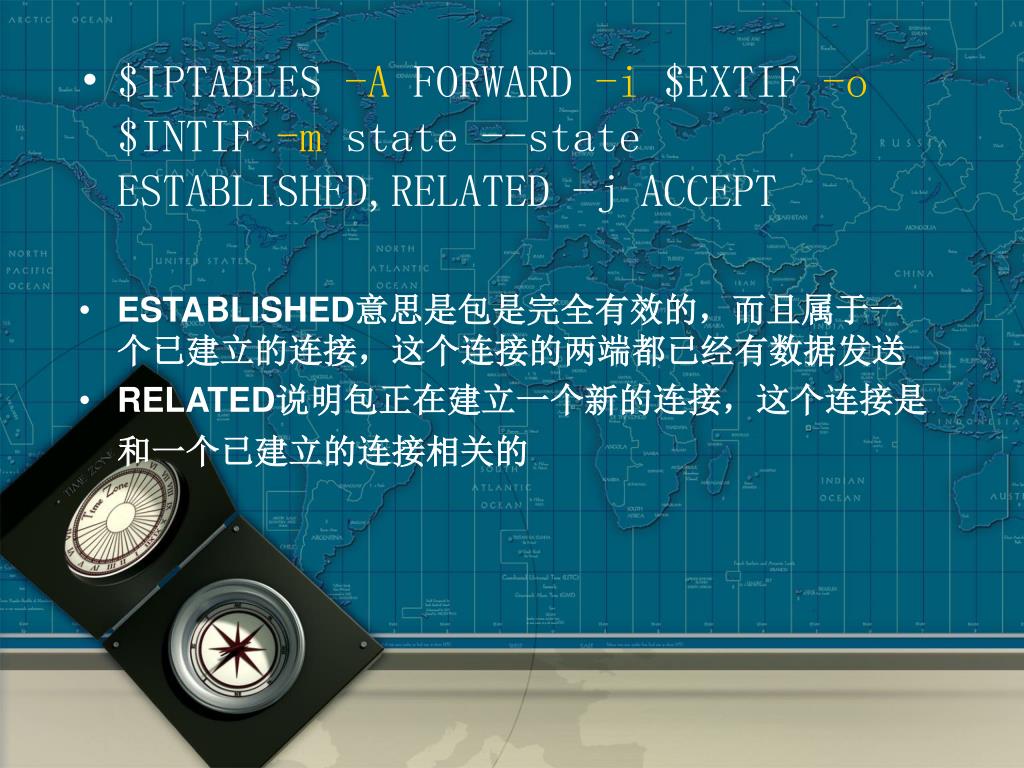

  34. $IPTABLES -A FORWARD -i $EXTIF -o $INTIF -m state --state ESTABLISHED,RELATED -j ACCEPT • ESTABLISHED意思是包是完全有效的，而且属于一个已建立的连接，这个连接的两端都已经有数据发送 • RELATED说明包正在建立一个新的连接，这个连接是和一个已建立的连接相关的

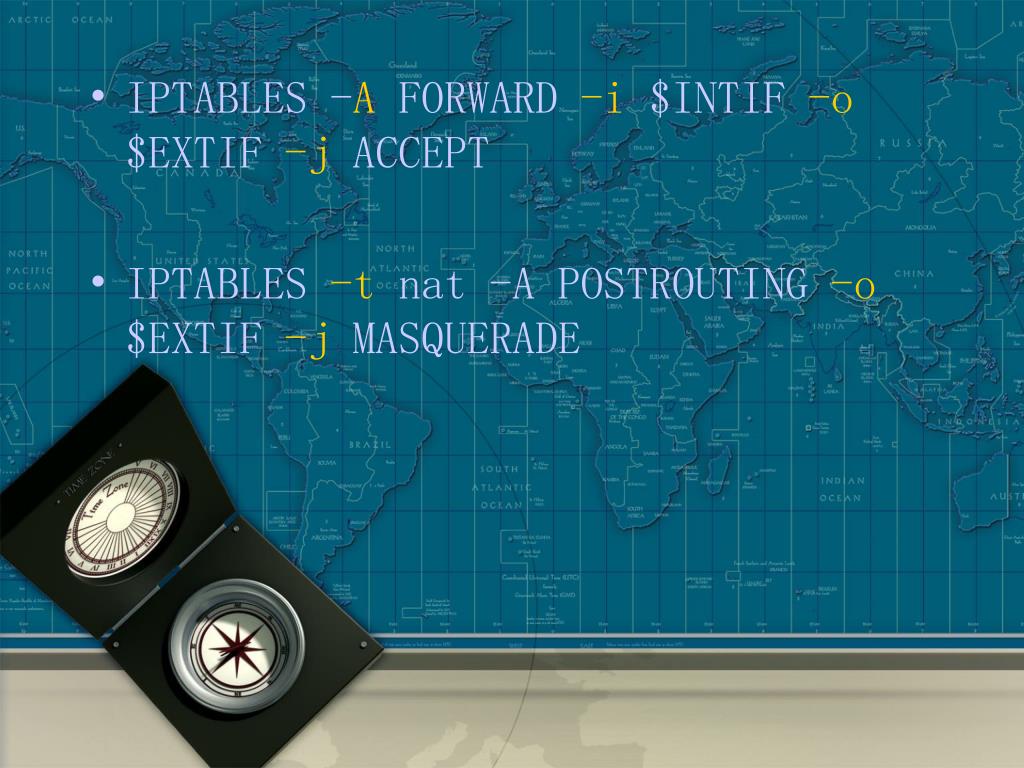

  35. IPTABLES -A FORWARD -i $INTIF -o $EXTIF -j ACCEPT • IPTABLES -t nat -A POSTROUTING -o $EXTIF -j MASQUERADE

  36. OVER & 3Q !
