  1. Le protocole EIGRP* *Enhandced Interior Gateway Routing Protocol

  2. Sommaire Introduction Caractéristiques Les métriques Le protocole Hello La table des voisins La table topologique L’algorithme DUAL Configuration Dépannage

  3. 1) Introduction EIGRP = Enhanced Interior gateway Protocol Protocole propriétaire Cisco Version améliorée de IGRP

  4. 2) Caractéristiques Protocole de routage classless Supporte le VLSM Utilise l’algorithme DUAL Métriques bande passante délai

  5. Caractéristiques Principe de successeur Compatible avec IGRP Protocole de routage hybride Multicast = 224.0.0.10

  6. 3) Métrique Critères utilisés pour calculer la métrique : Bande passante (par défaut)‏ Délai (par défaut)‏ Charge Fiabilité Valeur de la métrique Nombre de 32 bits Métrique IGRP * 256

  7. Métrique Formule Métrique = (K1 × Bandwidth + K2 × Bandwidth ÷ (256 – Load) + K3 × Delay) + K5 ÷ (Reliability + K4) x 256 Formule simplifiée en utilisant les valeurs par défaut Métrique = Bandwidth + Delay Métrique = (107 ÷ BP + Σ délais) × 256

  8. 4) Le protocole Hello Découverte dynamique des routeurs voisins Détection de la perte de connectivité Utilise RTP pour la bonne réception des messages RTP = Reliable Transport Protocol Remplit la table de voisinage

  9. Le protocole Hello Les paquets Hello

  10. 5) La Neighbor table Base de données contenant l’ensemble des routeurs voisins Caractéristiques d’un voisin : Routeur directement connecté Transmission de paquets Hello Utilisation du protocole de routage EIGRP, avec un numéro d’AS identique et des paramètres de métrique identiques

  11. 6) La table topologique Contient tous les réseaux accessibles par les routeurs voisins Mise à jour grâce à l’algorithme DUAL Paquets Update et Reply maintiennent la table topologique La table topologique est recalculée lorsque : Un nouveau réseau est disponible Un réseau devient inaccessible

  12. Terminologie Advertised Distance (AD)‏ Métrique annoncée par un voisin pour un réseau donné. Feasible Distance (FD) : Plus petite métrique pour atteindre un réseau donné. Successor Voisin utilisé comme prochain saut pour une destination donnée.

  13. Terminologie Feasible Successor (FS)‏ Voisin vérifiant la FC. Il est potentiellement éligible en tant que successeur. Feasible Condition (FC) Condition vérifiée quand un voisin informe une AD plus petite que la FD du routeur local pour une même destination.

  14. Election d’un Feasible Successor

  15. 7) L’algorithme DUAL DUAL = Diffusing Update ALgorithm Maintient la table topologique à jour Gestion d’envoi des paquets Update, Query, Reply et ACK Sélectionne les Feasible Successors et Successors Remplit la table de routage

  16. L’algorithme DUAL

  17. 8)Configuration d’EIGRP • router eigrp {n° AS} • Mode configuration globale • Permet d’initialiser le protocole de routage EIGRP

  18. 8)Configuration d’EIGRP network {préfixe} [masque générique] Indique les réseaux directement connectés Mode configuration du routeur

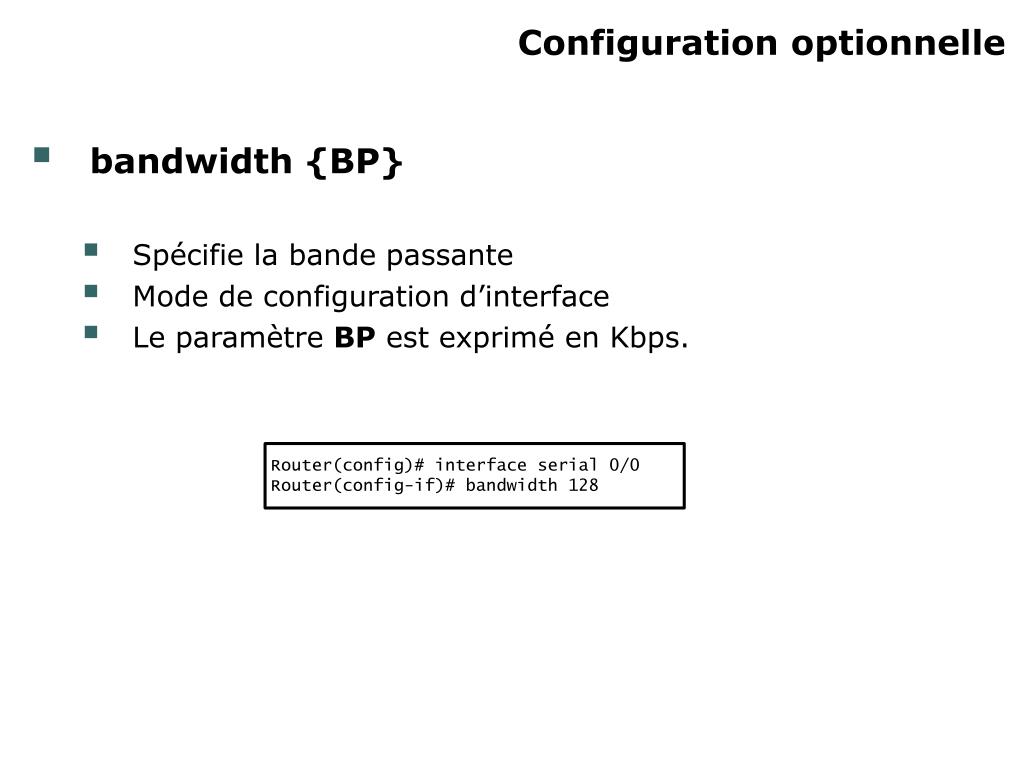

  19. Configuration optionnelle • bandwidth {BP} • Spécifie la bande passante • Mode de configuration d’interface • Le paramètre BP est exprimé en Kbps.

  20. Configuration optionnelle • passive-interface {type} {numéro} • Mode de configuration du routeur • Empêche l’interface d’envoyer des MAJ • Désactive localement le protocole Hello

  21. Agrégation des routes • [no] auto-summary • Désactivation/activation de l’agrégation automatique des routes (actif par défaut)‏ • Mode de configuration du routeur

  22. Agrégation des routes • ip summary-address eigrp {n° AS} {réseau} {masque} [DA] • Configuration manuelle d’un agrégat de routes à une frontière Classless • Mode de configuration d’interface

  23. Gestion des routes • maximum-paths {nombre} • Mode de configuration du routeur • Nombre max de liens avec le même métrique pouvant être utilisés pour la répartition de charge • Max = 6 ou 16 (IOS >= 12.3(2)T)‏ • Défaut = 4

  24. Gestion des routes • variance {valeur} • Mode de configuration du routeur • Coefficient pour répartition de charge entre liens ayant des métriques différentes • Répartition de charge = Weighted Round Robin

  25. Gestion des routes • metric weights {TOS} {K1} {K2} {K3} {K4} {K5} • Mode de configuration du routeur • Coefficients pour le calcul des métriques • TOS = 0 • Défaut • K1 = K3 = 1 • K2 = K4 = K5 = 0

  26. Exemple

  27. 9) Dépannage d’EIGRP debug eigrp packet Affiche les paquets EIGRP émis et reçus, sachant que le type de message peut être précisé. debug eigrp neighbors Affiche les paquets Hello émis et reçus par le routeur ainsi que les voisins découverts.

  28. Dépannage d’EIGRP debug ip eigrp route Affiche les changements dynamiques apportés à la table de routage. debug ip eigrp summary Affiche un résumé des informations concernant EIGRP telles que les voisins, le filtrage et la redistribution. debug eigrp events Affiche les types de paquets émis et reçus et les statistiques sur les décisions de routage.

  29. Questions types CCNA

  30. Questions types CCNA

  31. Questions types CCNA
