  1. DOLAŞIM SİSTEMİ RADYOLOJİSİ DR. KAİRGELDY AİKİMBAEV ÇÜTF RADYOLOJİ AD

  2. AMAÇ • DİREKT RÖNTGEN GRAFİLERİ OKUMAK • KONJENİTAL VE EDİNSEL KALP HASTALIKLARI DİREKT FİLMLERDE TESPİT ETMEK • DOLAŞIM PATOLOJİLERİNİN SPESİFİK BULGULARI TANIMAK • RADYOLOJİK MODALİTELERİ HAKKINDA BİLGİ EDİNMEK

  3. GÖRÜNTÜ KAYNAĞI • RÖNGEN IŞINLARI • DİREKT GRAFİLER • BİLGİSAYARLI TOMOGRAFİ • ANJİYOGRAFİ • SES DALGASI • (ULTRASON) • ELEKTROMANYETİZM • (MANYETİK REZONANS) IŞIN İÇERİR IŞIN İÇERMEZLER!

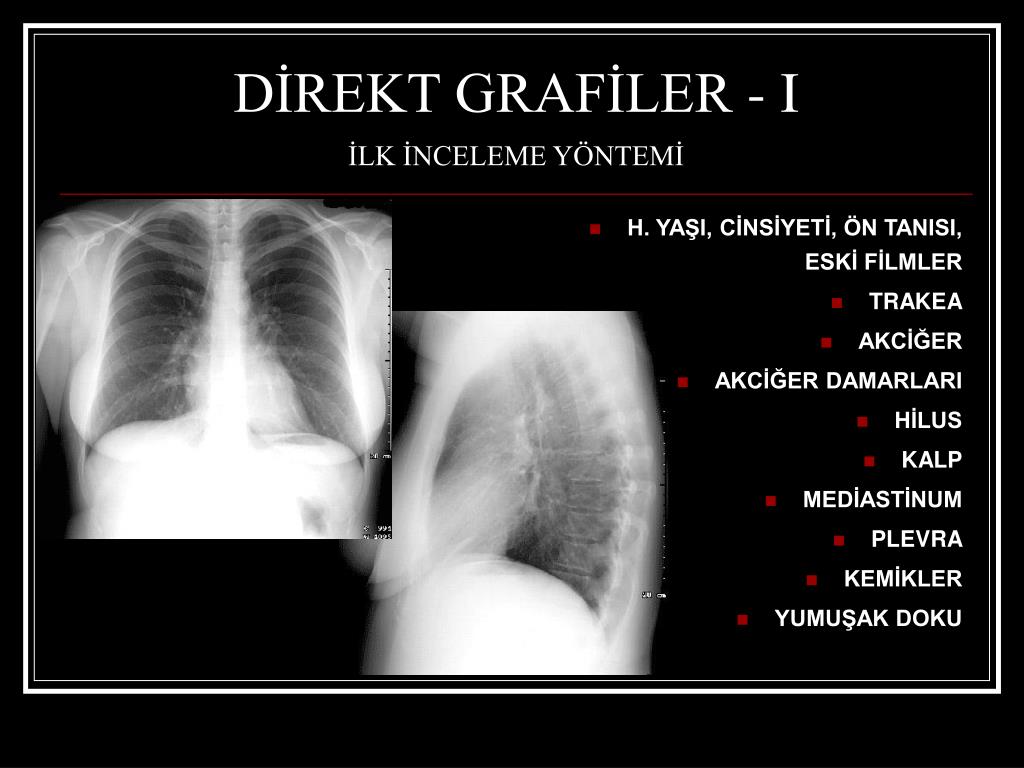

  4. DİREKT GRAFİLER - IİLK İNCELEME YÖNTEMİ • H. YAŞI, CİNSİYETİ, ÖN TANISI, ESKİ FİLMLER • TRAKEA • AKCİĞER • AKCİĞER DAMARLARI • HİLUS • KALP • MEDİASTİNUM • PLEVRA • KEMİKLER • YUMUŞAK DOKU

  5. DİREKT GRAFİLER – IIİLK İNCELEME YÖNTEMİ • KARDİYO-TORASİK ORAN • KALP KONTURLARI • PULMONER VASKÜLARİTE • KALBİN ŞEKLİ

  6. DİREKT GRAFİLERİLK İNCELEME YÖNTEMİ • KARDİYO-TORASİK ORAN • KALP KONTURLARI • PULMONER VASKÜLARİTE • KALBİN ŞEKLİ

  7. KARDİYO-TORASİK ORAN • KALBİN ÇAPI / GÖĞÜS KAFESİNİN İÇ ÇAPI • KTO < %50

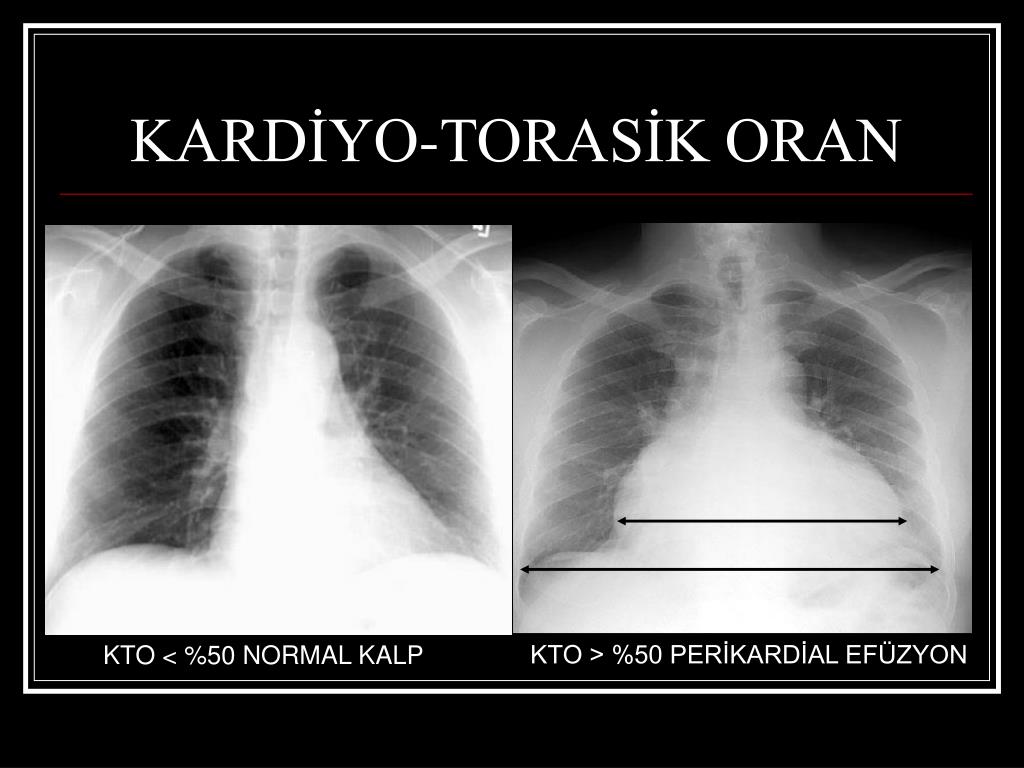

  8. KARDİYO-TORASİK ORAN KTO > %50 PERİKARDİAL EFÜZYON KTO < %50 NORMAL KALP

  9. BÜYÜK K-T ORANI VE NORMAL KALPNEDENLER • BÖĞÜR AĞRISI • ASSİT, GEBELİK, OBESİTE • PECTUS EXCAVATUM • PORTABL AP FİLMLER

  10. BÜYÜK KARDİYO-TORASİK ORAN / NORMAL KALPPORTABL AP FİLMLER KTO < %50 KTO > %50

  11. NORMAL K-T ORANI VE HASTA KALPNEDENLER • VENTRİKÜLLERİN ÇIKIŞ YOLUNDA OBSTRÜKSİYON • VENTRİKÜL HİPERTROFİSİ • KALP KONTURLARI ÖZEL ÖNEM TAŞIMAKTA KTO < %50

  12. DİREKT GRAFİLERİLK İNCELEME YÖNTEMİ • KARDİYO-TORASİK ORAN • KALP KONTURLARI • PULMONER VASKÜLARİTE • KALBİN ŞEKLİ

  13. KALBİN KONTURLARI AORTA TOPUZU ÇIKAN AORTA ANA PULMONER ARTER BÜYÜK SOL ATRİYUMUN ÇİFTE DANSİTESİ SOL ATRİYUM ÇENTİĞİ SAĞ ATRİYUM SOL VENTRİKÜL

  14. KALP KONTURLARIÇIKAN AORTA ÇIKAN AORTA ÇIKAN AORTA DÜŞÜK DANSİTELİ, DÜZGÜN KONTURLU BELİRGİN

  15. KALP KONTURLARISOL ATRİYUMUN ÇİFTE DANSİTESİ SOL ATRİYUM SOL ATRİYUM SAĞ ATRİYUM BÖMBELİ KONTUR ÇENTİK SAĞ ATRİYUM

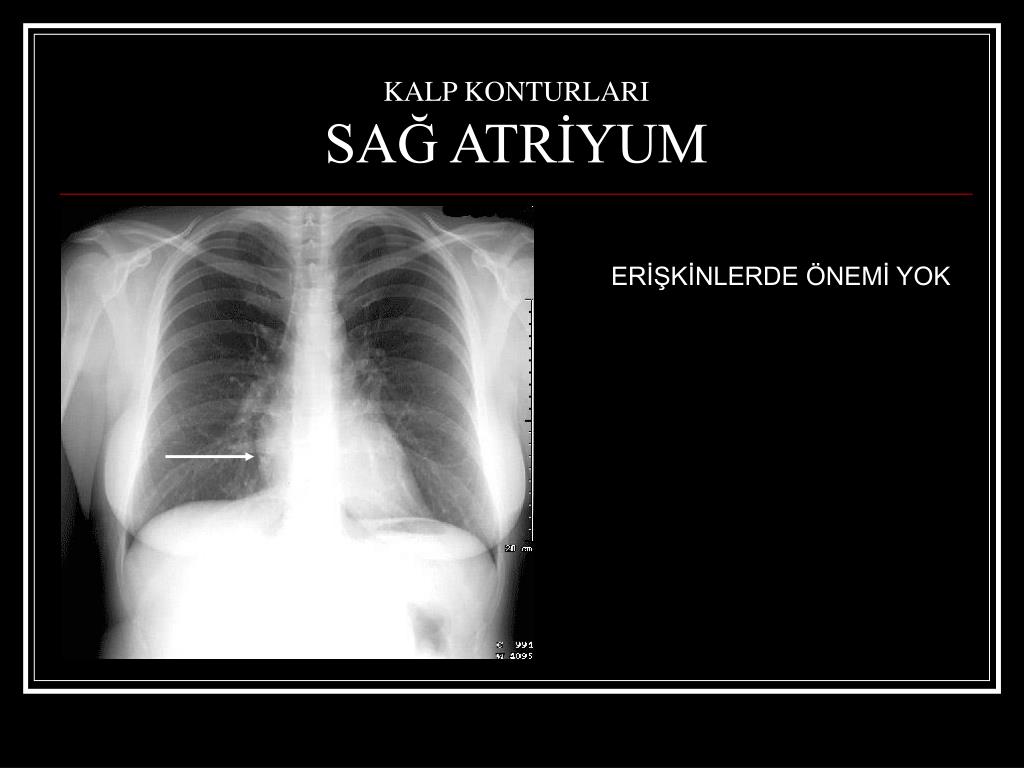

  16. KALP KONTURLARISAĞ ATRİYUM ERİŞKİNLERDE ÖNEMİ YOK

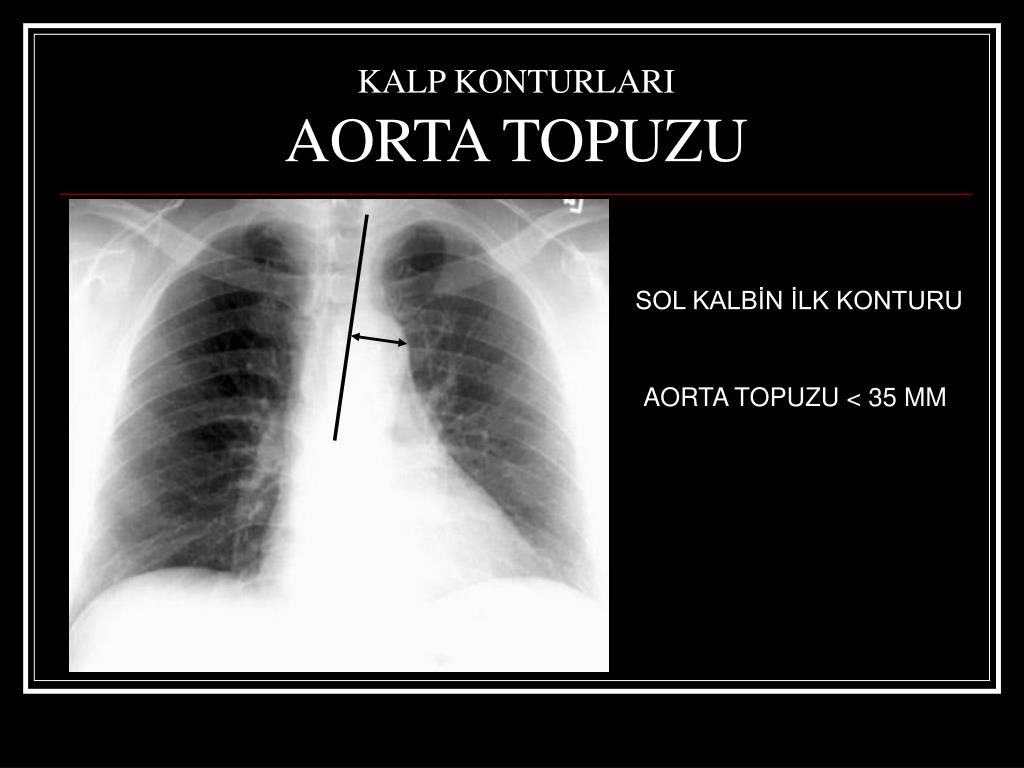

  17. KALP KONTURLARIAORTA TOPUZU SOL KALBİN İLK KONTURU AORTA TOPUZU < 35 MM

  18. KALP KONTURLARIGENİŞ AORTA TOPUZU AORTA TOPUZU >35 MM: • ARTMIŞ BASINÇ • ARTMIŞ AKIM • DUVARDA DEĞİŞİKLİK

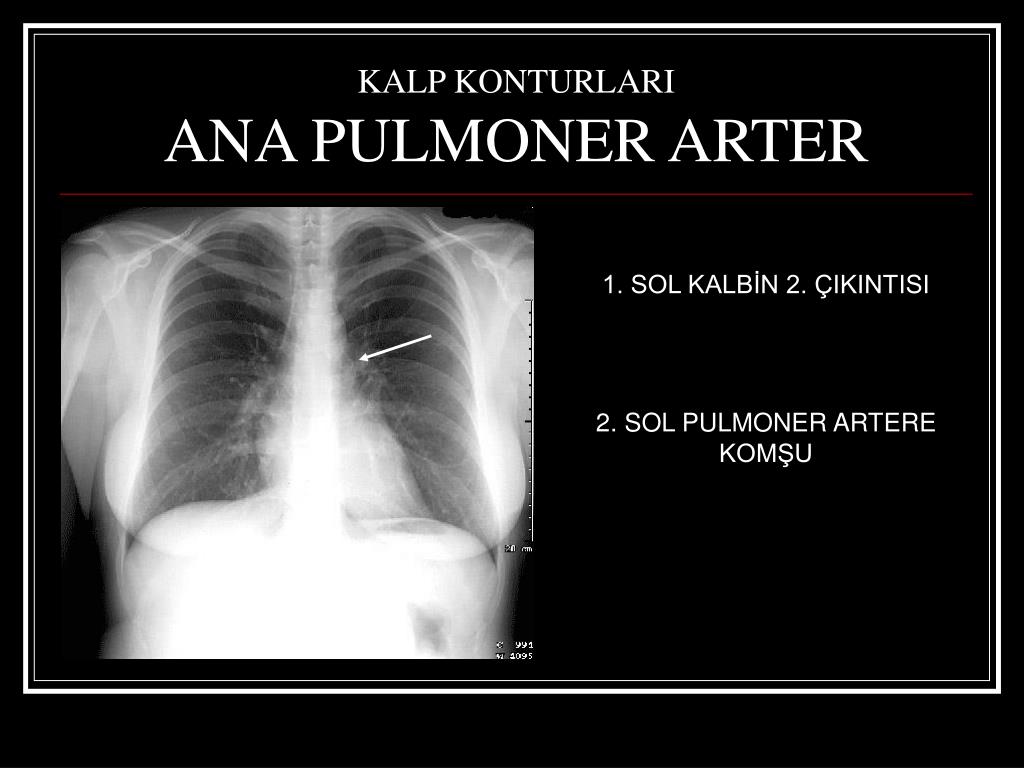

  19. KALP KONTURLARIANA PULMONER ARTER 1. SOL KALBİN 2. ÇIKINTISI 2. SOL PULMONER ARTERE KOMŞU

  20. KALP KONTURLARIANA PULMONER ARTER • NORMALDE MESAFE 0-15 MM • ÇİZGİ DIŞINDA • MESAFE > 15 MM

  21. KALP KONTURLARIANA PULMONER ARTER • ANA PULMONER ARTER ÇİZGİ DIŞINDA • ARTMIŞ AKIM • ARTMIŞ BASINÇ

  22. KALP KONTURLARIANA PULMONER ARTER MESAFE > 15 MM GENİŞ AORTA TOPUZU, BÜYÜK SOL VENTRİKÜL MESAFE > 15 MM TRUNKUS ARTERİOZUS, FALLOT TETRALOJİSİ

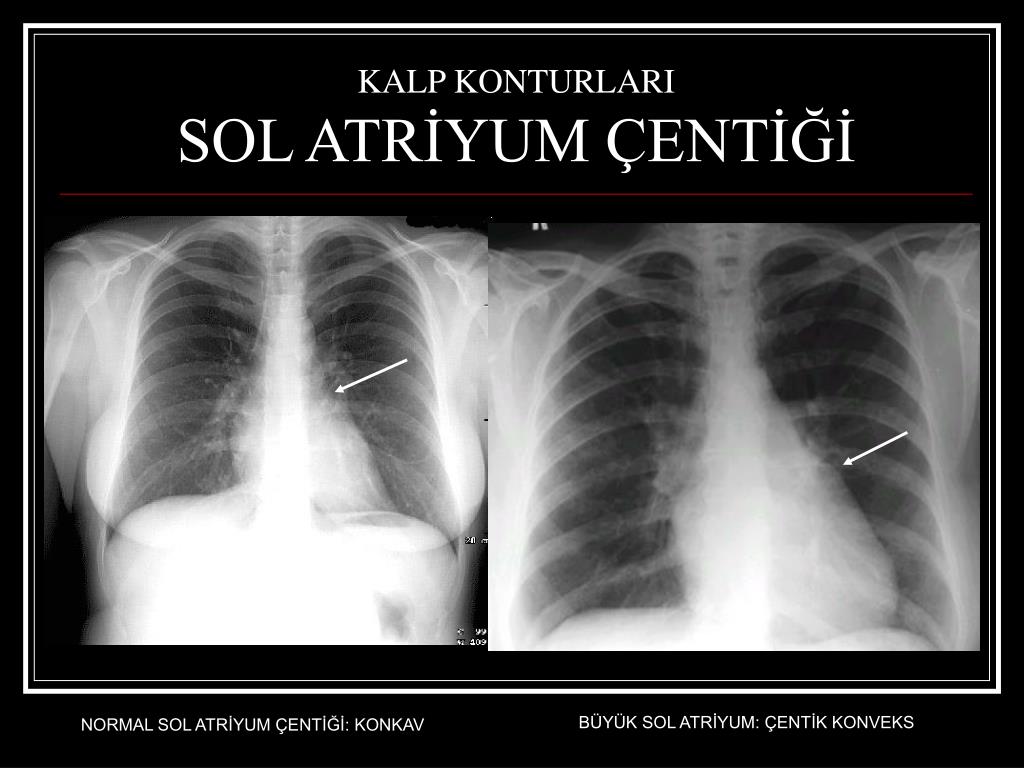

  23. KALP KONTURLARISOL ATRİYUM ÇENTİĞİ BÜYÜK SOL ATRİYUM: ÇENTİK KONVEKS NORMAL SOL ATRİYUM ÇENTİĞİ: KONKAV

  24. KALP KONTURLARISOL VENTRİKÜL SOL KALBİN SON KONTURU ÖNEM TAŞIMAZ

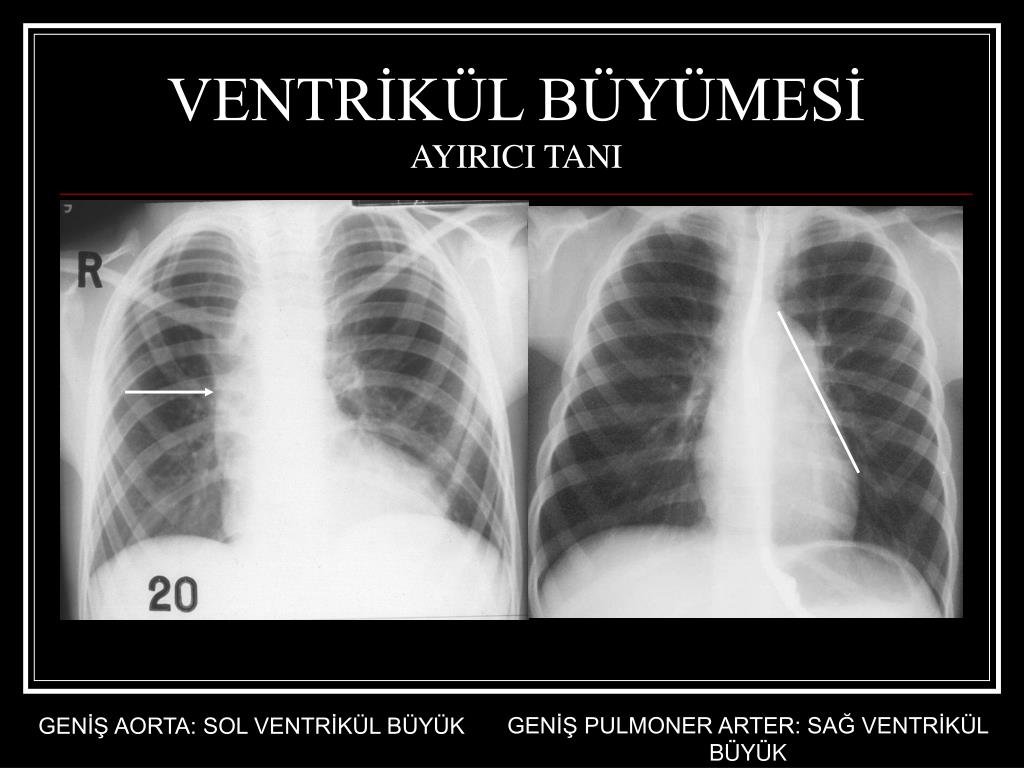

  25. VENTRİKÜL BÜYÜMESİAYIRICI TANI GENİŞ PULMONER ARTER: SAĞ VENTRİKÜL BÜYÜK GENİŞ AORTA: SOL VENTRİKÜL BÜYÜK

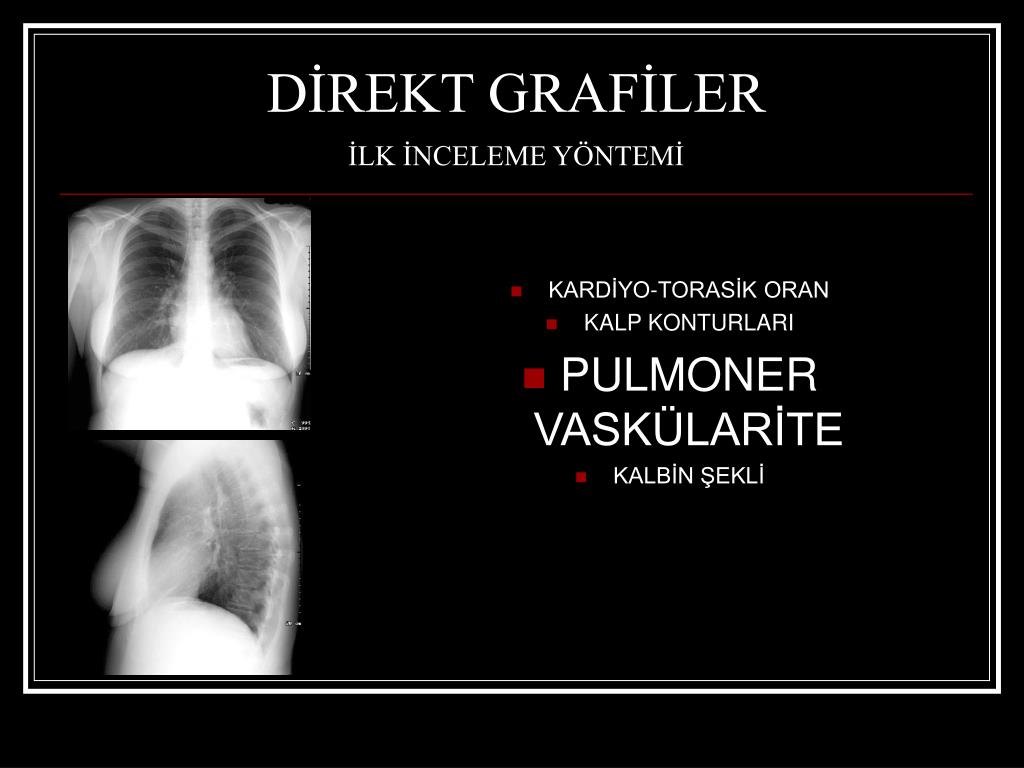

  26. DİREKT GRAFİLERİLK İNCELEME YÖNTEMİ • KARDİYO-TORASİK ORAN • KALP KONTURLARI • PULMONER VASKÜLARİTE • KALBİN ŞEKLİ

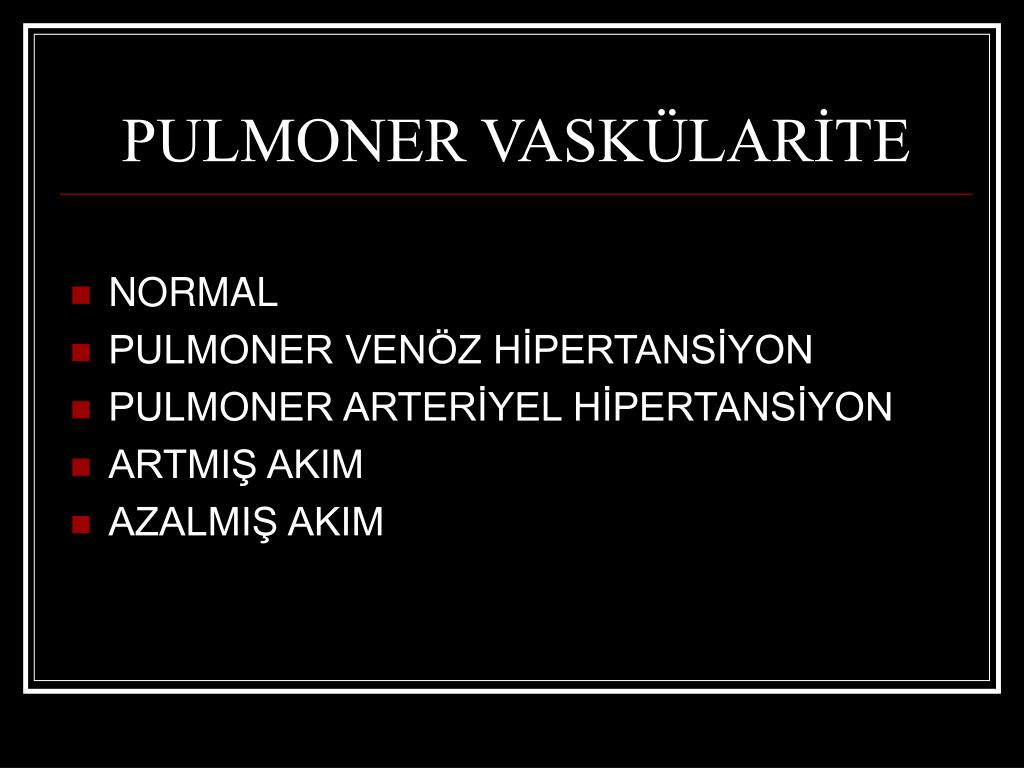

  27. PULMONER VASKÜLARİTE • NORMAL • PULMONER VENÖZ HİPERTANSİYON • PULMONER ARTERİYEL HİPERTANSİYON • ARTMIŞ AKIM • AZALMIŞ AKIM

  28. PULMONER VASKÜLARİTEİNCELEME ALANLARI • SAĞ İNEN PULMONER ARTER • AKCİĞERLERDE AKIM DAĞILIMI • ÜST POLLER / ALT POLLER • SANTRAL / PERİFERİK

  29. PULMONER VASKÜLARİTESAĞ İNEN PULMONER ARTER SAĞ İNEN PULMONER ARTERIN ÇAPI < 17 MM

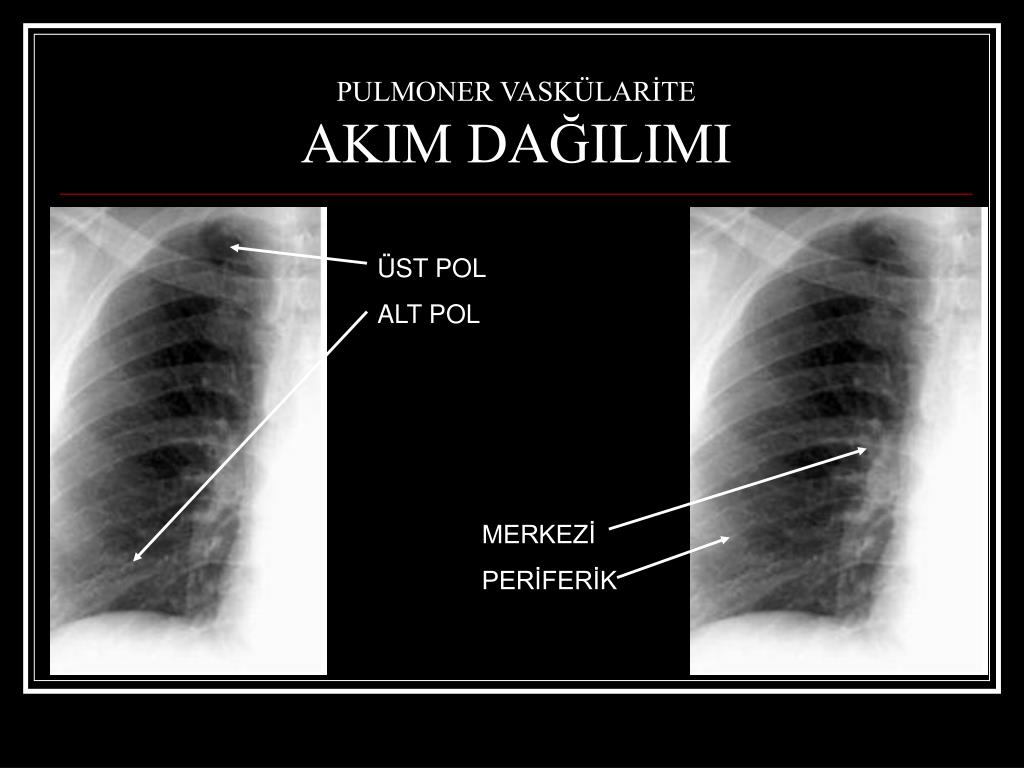

  30. PULMONER VASKÜLARİTEAKIM DAĞILIMI ÜST POL ALT POL MERKEZİ PERİFERİK

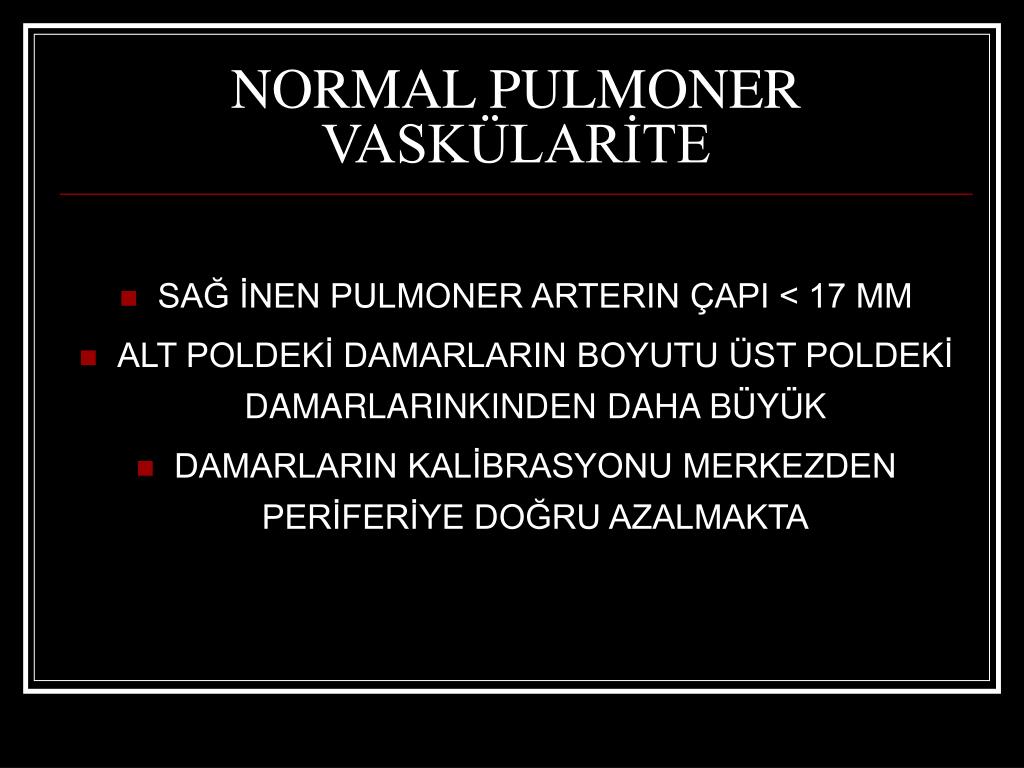

  31. NORMAL PULMONER VASKÜLARİTE • SAĞ İNEN PULMONER ARTERIN ÇAPI < 17 MM • ALT POLDEKİ DAMARLARIN BOYUTU ÜST POLDEKİ DAMARLARINKINDEN DAHA BÜYÜK • DAMARLARIN KALİBRASYONU MERKEZDEN PERİFERİYE DOĞRU AZALMAKTA

  32. PULMONER VENÖZ HİPERTANSİYON SAĞ İNEN PULMONER ARTER > 17 MM KANLANMA ALT LOB = ORTA LOB

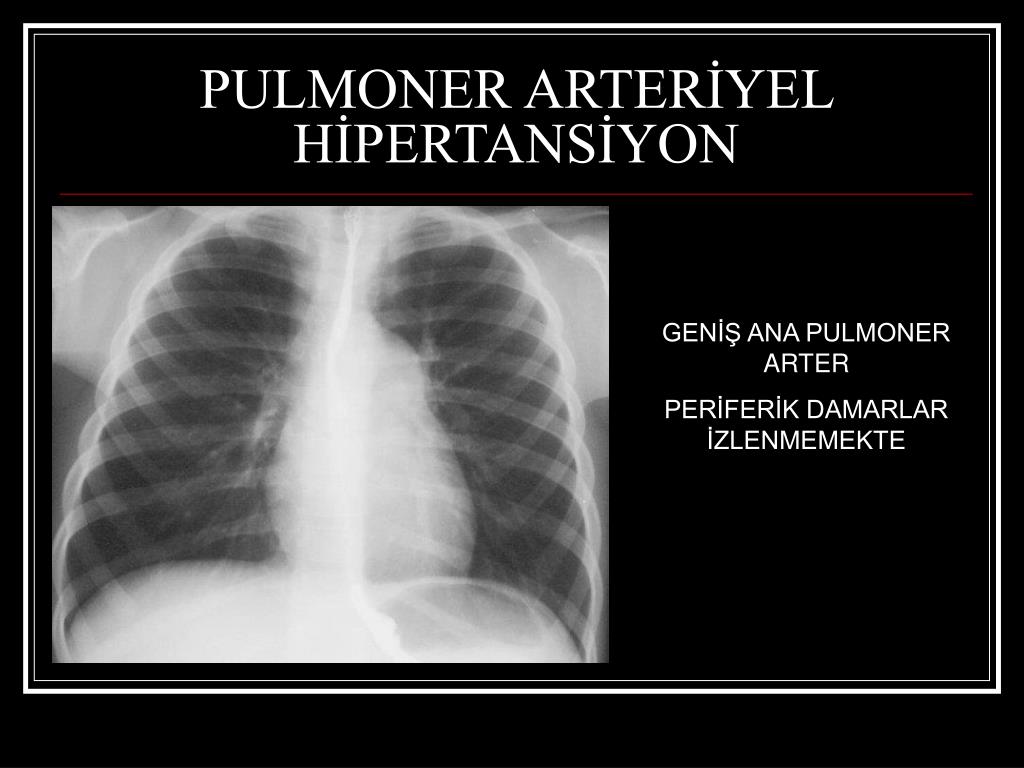

  33. PULMONER ARTERİYEL HİPERTANSİYON GENİŞ ANA PULMONER ARTER PERİFERİK DAMARLAR İZLENMEMEKTE

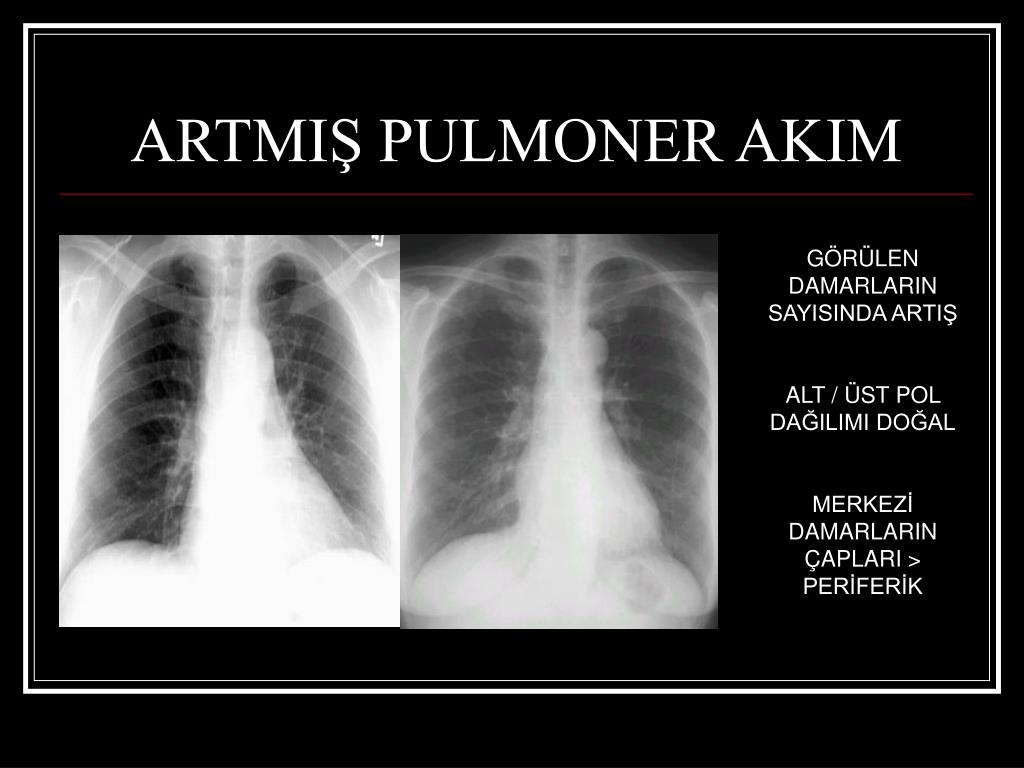

  34. ARTMIŞ PULMONER AKIM GÖRÜLEN DAMARLARIN SAYISINDA ARTIŞ ALT / ÜST POL DAĞILIMI DOĞAL MERKEZİ DAMARLARIN ÇAPLARI > PERİFERİK

  35. AZALMIŞ PULMONER AKIM ERİŞKİNLERDE ENDER RASTLANIR

  36. DİREKT GRAFİLERİLK İNCELEME YÖNTEMİ • KARDİYO-TORASİK ORAN • KALP KONTURLARI • PULMONER VASKÜLARİTE • KALBİN ŞEKİLLERİ

  37. KALBİN ÖZEL ŞEKİLLERİ • TEK BAKIŞLA TANI!

  38. KALBİN ŞEKLİYAN YATMIŞ YUMURTA BÜYÜK DAMARLARIN TRANSPOZİSYONU KAYNAK: RADIOGRAPHICS

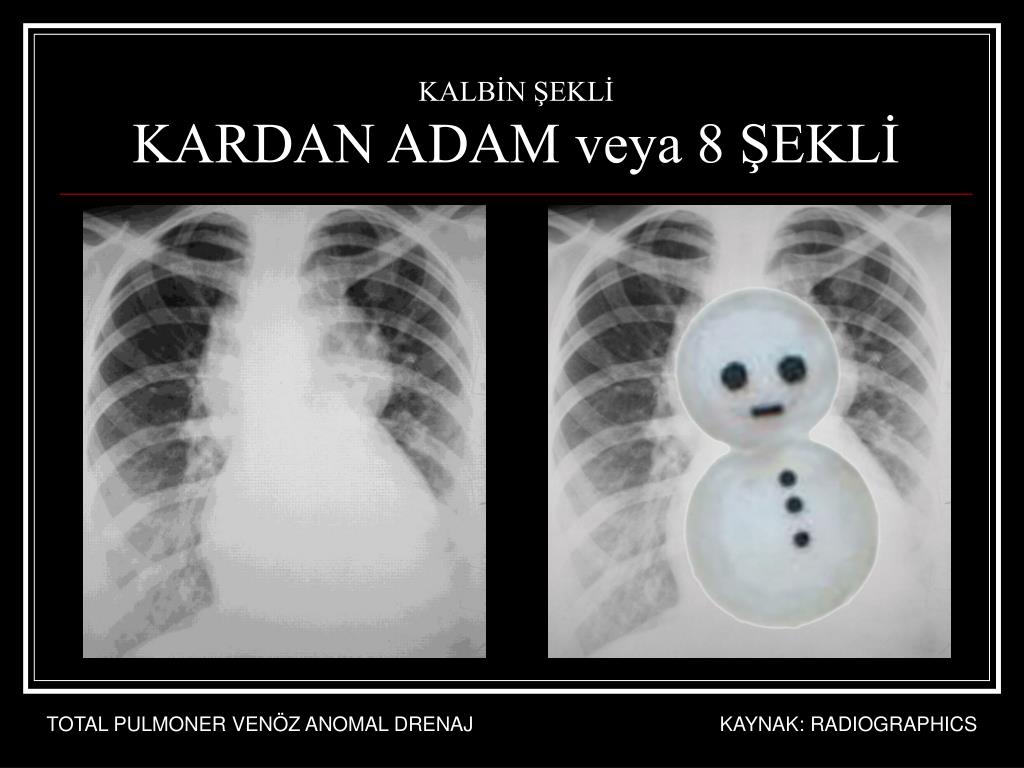

  39. KALBİN ŞEKLİKARDAN ADAM veya 8 ŞEKLİ TOTAL PULMONER VENÖZ ANOMAL DRENAJ KAYNAK: RADIOGRAPHICS

  40. KALBİN ŞEKLİ3 ŞEKLİ AORTA KOARKTASYONU KAYNAK: RADIOGRAPHICS

  41. KALBİN ŞEKLİSCIMITAR ŞEKLİ PARSİYEL ANOMAL PULMONER VENÖZ DRENAJ KAYNAK: RADIOGRAPHICS

  42. KALBİN ŞEKLİTAHTA PABUÇ FALLOT TETRALOJİSİ KAYNAK: RADIOGRAPHICS

  43. KALBİN ŞEKLİKUTU ŞEKLİ KAYNAK: RADIOGRAPHICS EBSTEIN ANOMALİSİ

  44. DİREKT GRAFİLERİLK İNCELEME YÖNTEMİ • KARDİYO-TORASİK ORAN • KALP KONTURLARI • PULMONER VASKÜLARİTE • KALBİN ŞEKLİ

  45. DİĞER RADYOLOJİK YÖNTEMLER • DİJİTAL SUBSTRAKSİYON ANJİOGRAFİ • BİLGİSAYARLI TOMOGRAFİ • MANYETİK REZONANS GÖRÜNTÜLEME • ULTRASON

  46. DİJİTAL SUBSTRAKSİYON ANJİYOGRAFİ (DSA)DOLAŞIM RADYOLOJİSİNDE ALTIN STANDART • IŞIN İÇERİR, İNVAZİF, KONTRAST MADDE, ANATOMİK BİLGİ SAĞLAR RADIOGRAPHICS

  47. BİLGİSAYARLI TOMOGRAFİ • IŞIN İÇERİR, KONTRAST MADDE +, NON-İNVAZİF, KESİTSEL / 3 BOYUTLU, ANATOMİK BİLGİ RADIOGRAPHICS

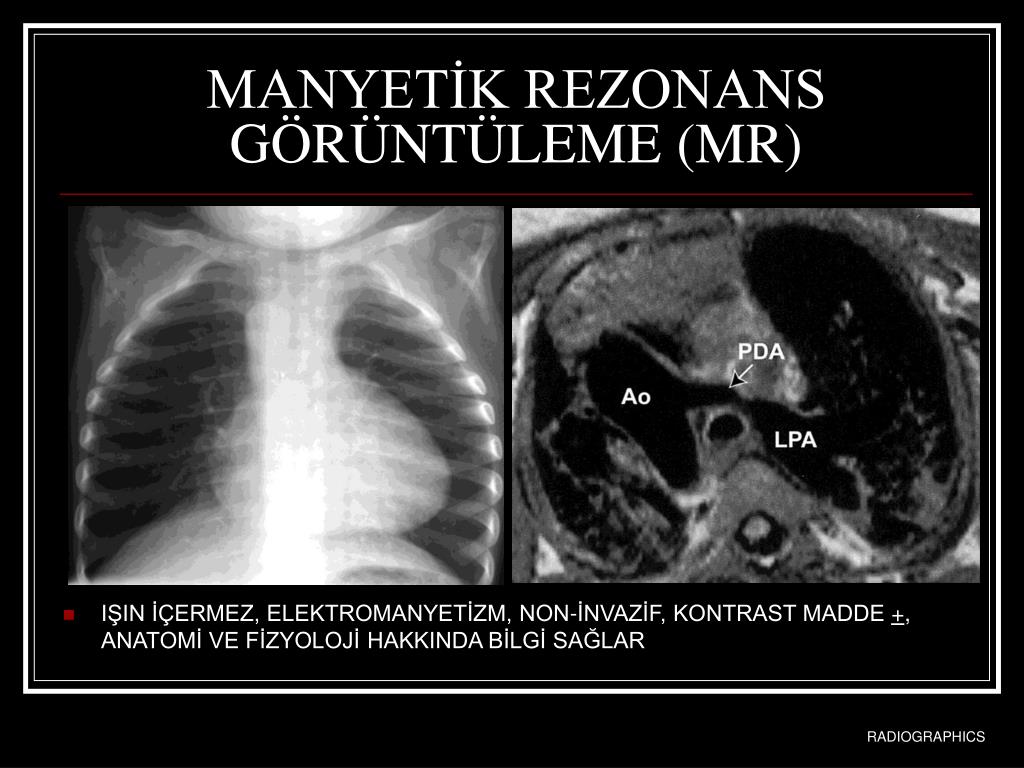

  48. MANYETİK REZONANS GÖRÜNTÜLEME (MR) • IŞIN İÇERMEZ, ELEKTROMANYETİZM, NON-İNVAZİF, KONTRAST MADDE +, ANATOMİ VE FİZYOLOJİ HAKKINDA BİLGİ SAĞLAR RADIOGRAPHICS

  49. ULTRASON(EKOKARDİYOGRAFİ, VASKÜLER DOPPLER US) • IŞIN İÇERMEZ, SES DALGASI, KONTRAST MADDE +, NON-İNVAZİF, ANATOMİ VE FİZYOLOJİ HAKKINDA BİLGİ VERİR

  50. KAYNAKLAR • http://lokman.cu.edu.tr/Radyodiagnostik/ • Radiographics
