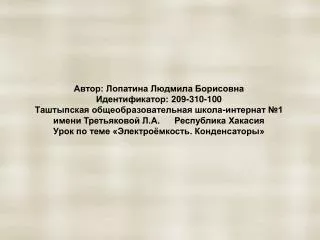

  1. Автор: Лопатина Людмила Борисовна Идентификатор: 209-310-100 Таштыпская общеобразовательная школа-интернат №1 имени Третьяковой Л.А. Республика Хакасия Урок по теме «Электроёмкость. Конденсаторы»

  2. Тема: конденсаторыЦель: изучение понятий электроемкости и конденсатора.

  3. С – ЭЛЕКТРОЁМКОСТЬ • Характеризует способность двух проводников накапливать электрический заряд • С = q/U • Электроёмкость равна отношению заряда одного из проводников к разности потенциалов между этим проводником и соседним • Производная • Скалярная • Зависит от геометрии проводников, электрических свойств среды • «СИ» : [ с ] = 1Кл/в = 1ф (фарада) 1мкф =... 1пф = … • метод измерения – косвенный

  4. КОНДЕНСАТОРЫ ПОСТОЯННОЙ ЁМКОСТИ

  5. Металлобумажный радиоконденсатор М Б Г П металло бумажный герметизированный прямоугольный корпус

  6. КОНДЕНСАТОРЫ ПРОДОЛЬНОЙ КОМПЕНСАЦИИ МАСЛЯНЫЕ (КПМ) включаются последовательно в линию электропередачи, компенсируют индуктивность линии

  7. Зарядка и разрядка конденсатора + V 100В - 1 2

  8. ФОТОВСПЫШКИ В КЛАВИАТУРЕ КОМПЬЮТЕРА

  9. Электроемкость плоского конденсатораEoESС = d Eo = 8,85 * 10-¹² Кл²/н*м²=… Eводы = 81 Eстекла = 7 Eвоздуха = 1

  10. Энергия конденсатора W = qU/2 Задание: Исходя из определения конденсатора, получите ещё две формулы для расчёта энергии конденсатора. W = … W = … +q -q U

  11. Задание: постройте и вычислите ёмкость плоского конденсатора оборудование: 2 жестяные и 1 стеклянная пластины, линейка • Соберите плоский конденсатор • Найдите площадь жестяной пластины - s • Измерьте толщину стеклянной пластины - d • Найдите диэлектрическую проницаемость стекла –E(табл.8 сборник задач Рымкевича) • Рассчитайте электроёмкость по формуле: EoES с= d 6. Ответ выразите в пикофарадах.

  12. СИЛОВОЙ КОНДЕНСАТОР ПЕРЕМЕННОЙ ЁМКОСТИ

  13. КОНДЕНСАТОРЫ СВЯЗИСЛУЖАТ ДЛЯ ЁМКОСТНОЙ СВЯЗИ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ ВЫСОКОГО НАПРЯЖЕНИЯ (СОЕДИНЯЮТСЯ ПОСЛЕДОВАТЕЛЬНО – СТОЙКОЙ)

  14. ЁМКОСТНЫЕ ДЕЛИТЕЛИ НАПРЯЖЕНИЯ ПРЕДНАЗНАЧЕНЫ ДЛЯ ИЗМЕРЕНИЯ И ОТБОРА ЭНЕРГИИ ОТ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ

  15. КОНДЕНСАТОРЫ ДЛЯ ЭЛЕКТРОТЕРМИЧЕСКИХ УСТАНОВОК ПРИМЕНЯЮТСЯ ДЛЯ НАГРЕВА МЕТАЛЛА

  16. ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕКОНДЕНСАТОРОВ С = С1 +С2

  17. Последовательное соединение конденсаторов 1 1 1 -- = -- + -- С С1 С 2

  18. ПЛАН РАССКАЗА О ПРИБОРЕ: • НАЗНАЧЕНИЕ • УСТРОЙСТВО • ПРИНЦИП ДЕЙСТВИЯ • ПРАВИЛА ВКЛЮЧЕНИЯ • ПРИМЕНЕНИЕ

  19. Урок закончен. Спасибо за работу!
