第六章 刚体的转动

第六章 刚体的转动. 6-1 刚体的定轴转动. 一 . 刚体. 刚体：质点间相对位置不变 —— 刚体形状和体积不变化。. 注意. 1. 刚体不是特殊的物体 . 是相对位置不变的质点 组成的质点系. 2. 刚体是个理想化的模型. 平动 — 刚体上所有点运动都相同. 转动 — 定轴、非定轴。. 二 . 刚体运动的基本形式. 复杂运动 = 平动 + 转动. 三 . 描述刚体转动的物理量. 单位 : 弧度. 角位置 :. 单位 : 弧度. 角位移 :. 角速度 :. 单位 : 弧度 / 秒. 角加速度 :.

zachary-calhoun
Download Presentation

第六章 刚体的转动

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

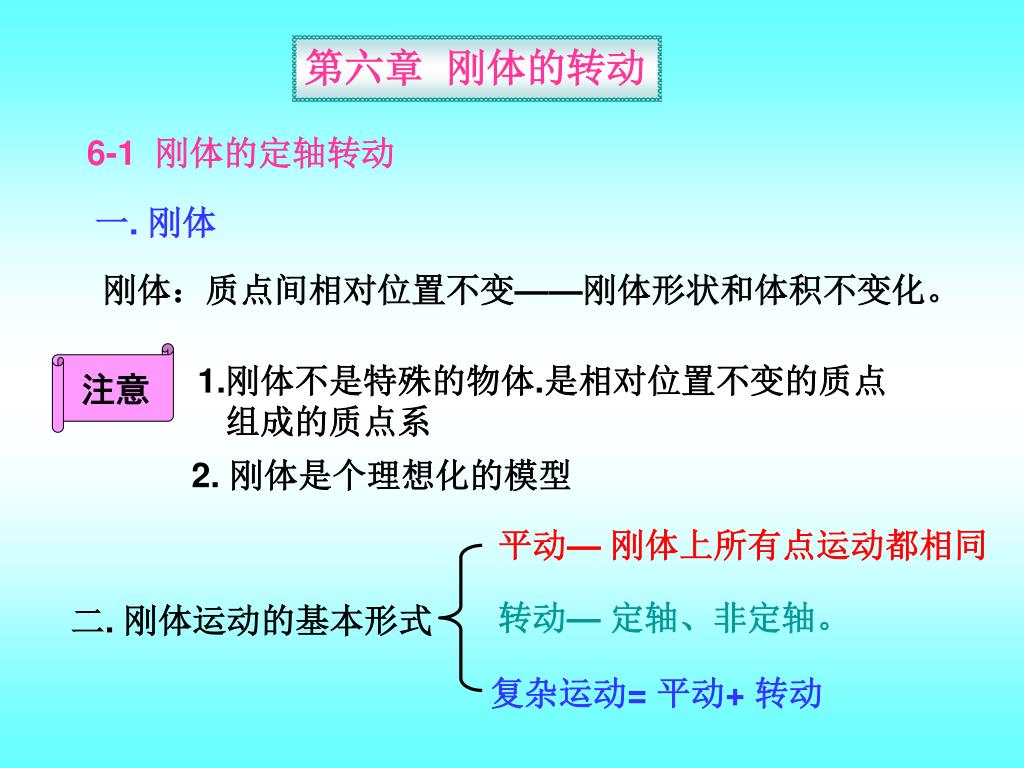

  1. 第六章 刚体的转动 6-1 刚体的定轴转动 一. 刚体 刚体：质点间相对位置不变——刚体形状和体积不变化。 注意 1.刚体不是特殊的物体.是相对位置不变的质点 组成的质点系 2. 刚体是个理想化的模型 平动— 刚体上所有点运动都相同 转动— 定轴、非定轴。 二. 刚体运动的基本形式 复杂运动= 平动+ 转动

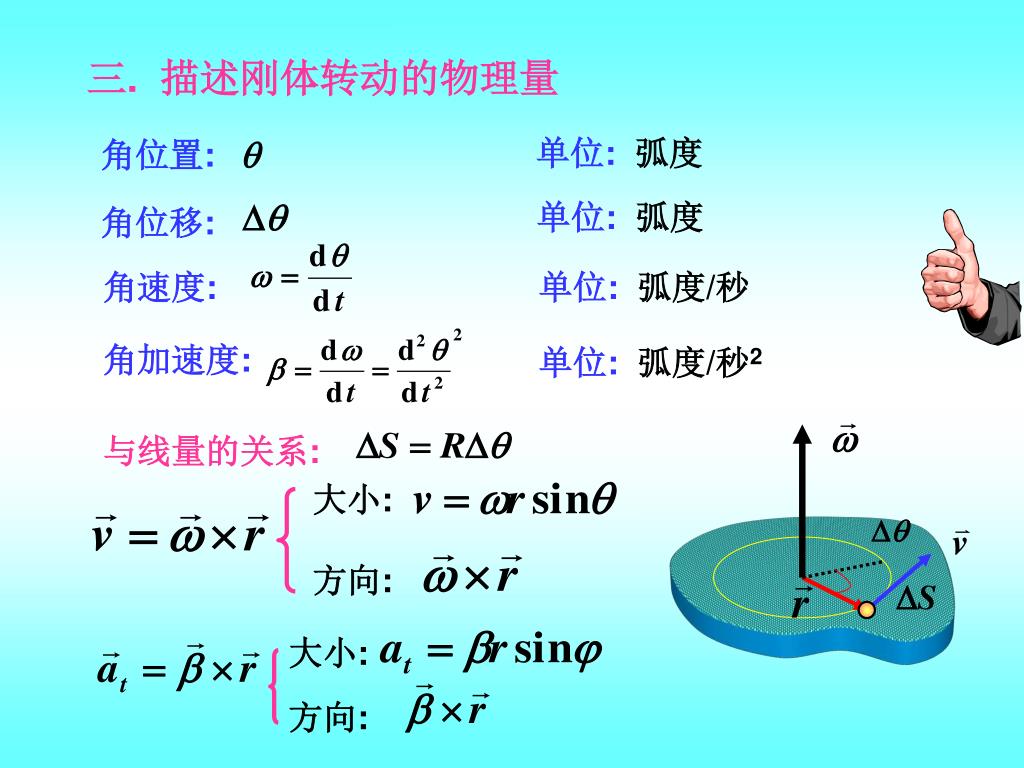

  2. 三. 描述刚体转动的物理量 单位:弧度 角位置: 单位:弧度 角位移: 角速度: 单位:弧度/秒 角加速度: 单位:弧度/秒2 与线量的关系: 大小: 方向: 大小: 方向:

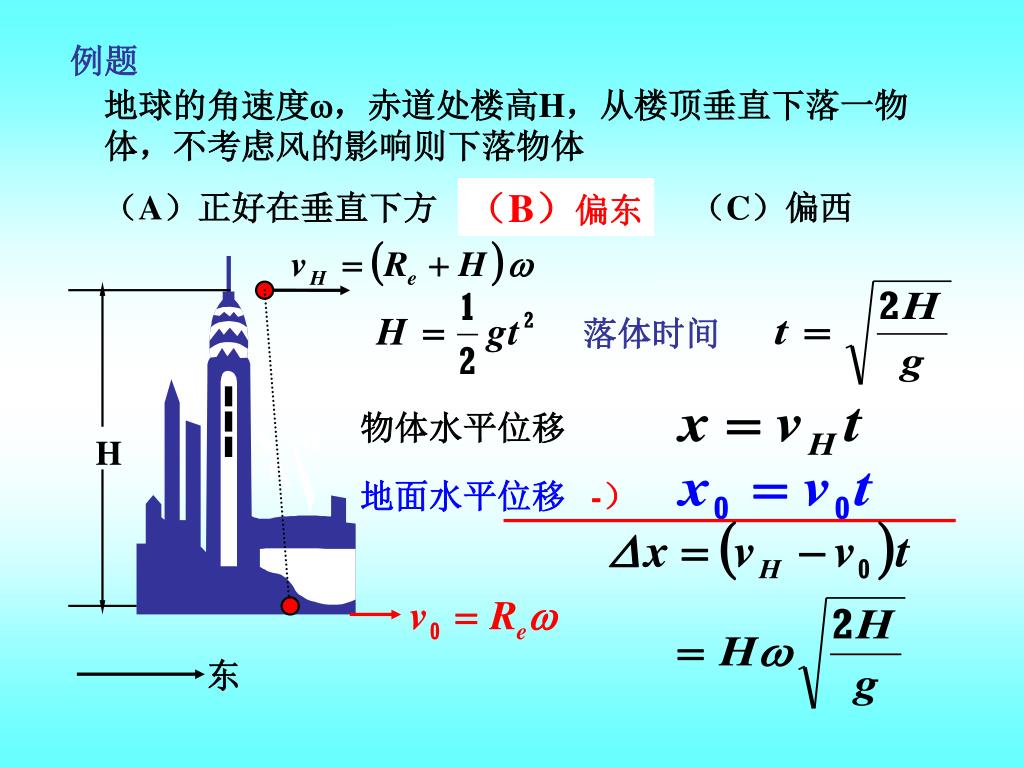

  3. H -） 东 例题 地球的角速度，赤道处楼高H，从楼顶垂直下落一物体，不考虑风的影响则下落物体 （A）正好在垂直下方 （B）偏东 （C）偏西 （B）偏东 落体时间 物体水平位移 地面水平位移

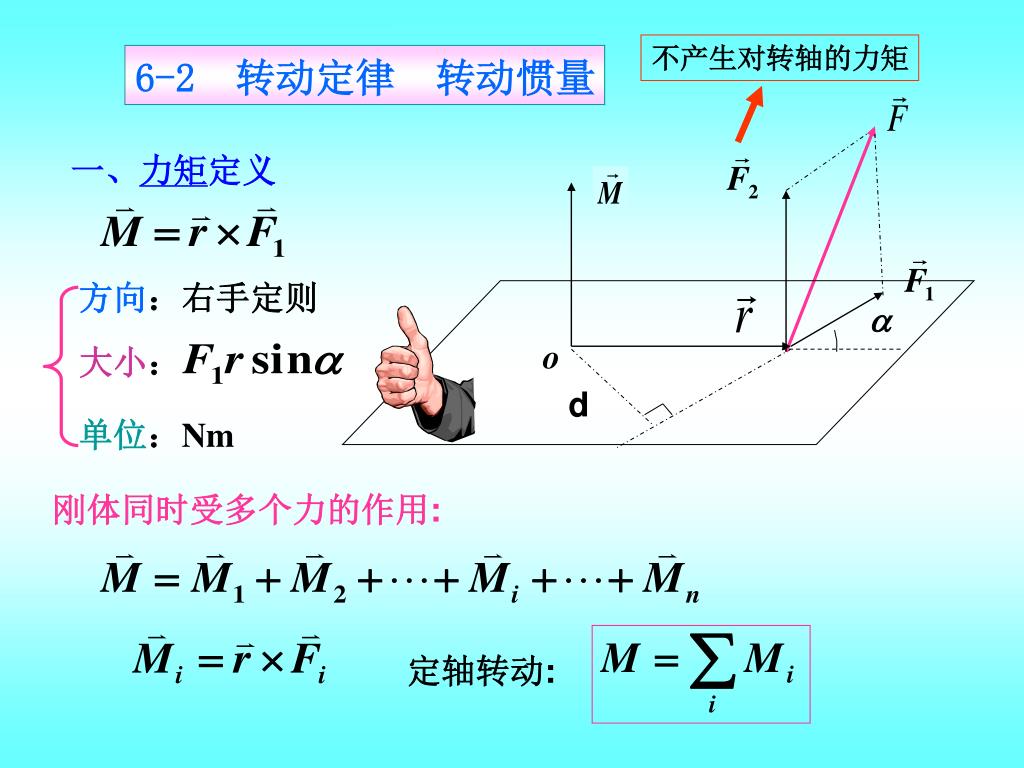

  4. a o 不产生对转轴的力矩 6-2 转动定律 转动惯量 一、力矩定义 方向：右手定则 大小： d 单位：Nm 刚体同时受多个力的作用: 定轴转动:

  5. 二. 转动定律 Z 质点动力学问题 ? 刚体动力学问题 推导: 刚体: 由牛顿第二定律:

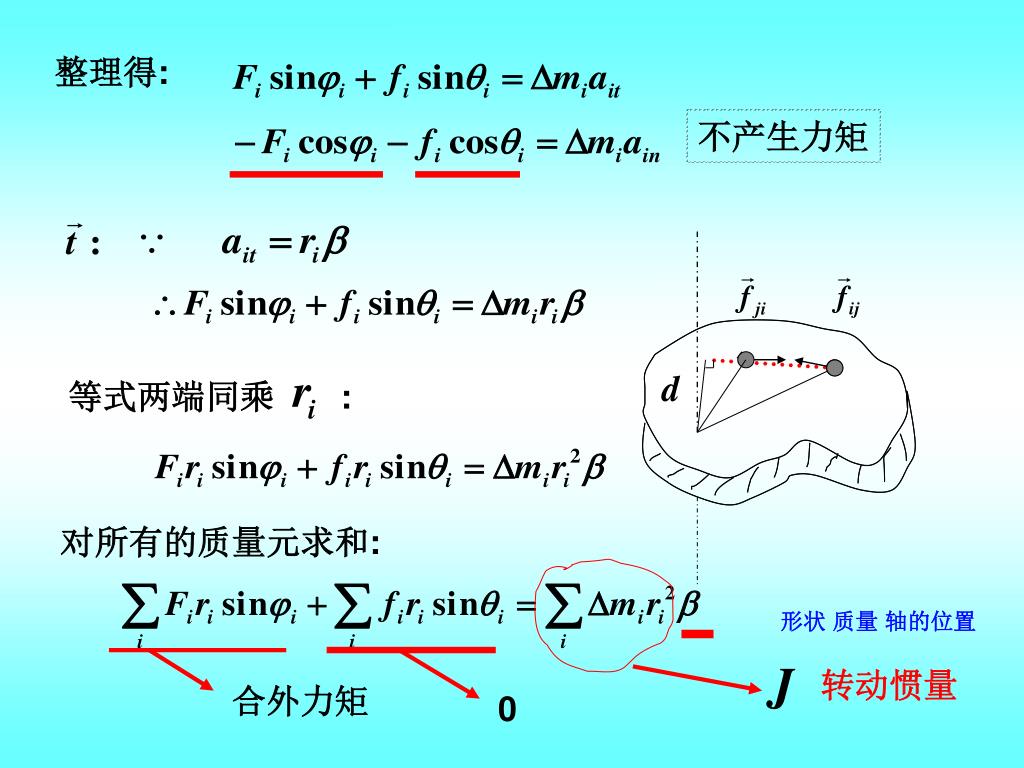

  6. 等式两端同乘 : 整理得: 不产生力矩 对所有的质量元求和: 形状 质量 轴的位置 转动惯量 合外力矩 0

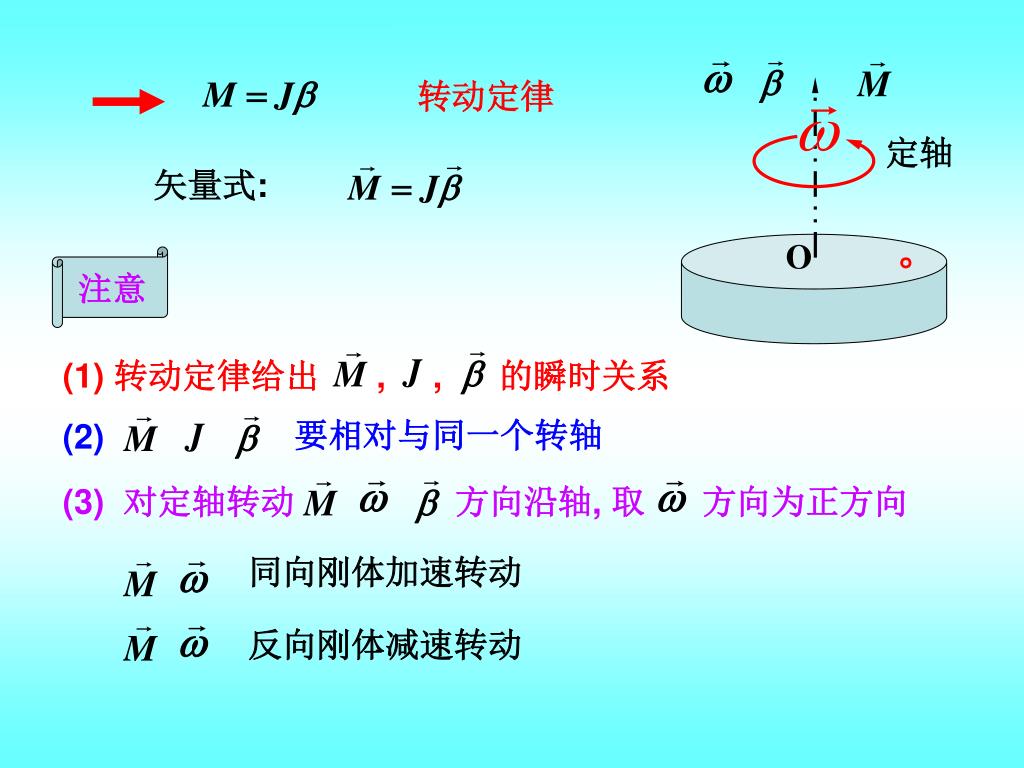

  7. (1) 转动定律给出 , , 的瞬时关系 要相对与同一个转轴 (2) (3) 对定轴转动 方向沿轴, 取 方向为正方向 。 O 同向刚体加速转动 反向刚体减速转动 转动定律 定轴 矢量式: 注意

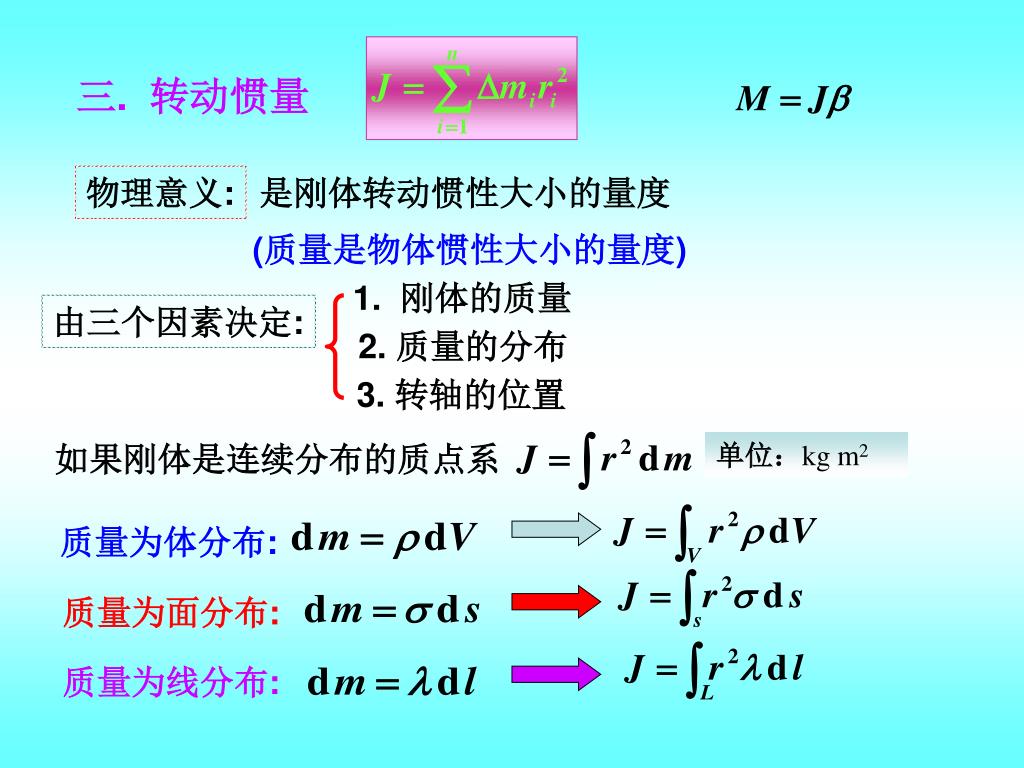

  8. 三. 转动惯量 物理意义: 是刚体转动惯性大小的量度 (质量是物体惯性大小的量度) 1. 刚体的质量 由三个因素决定: 2. 质量的分布 3. 转轴的位置 如果刚体是连续分布的质点系 单位：kg m2 质量为体分布: 质量为面分布: 质量为线分布:

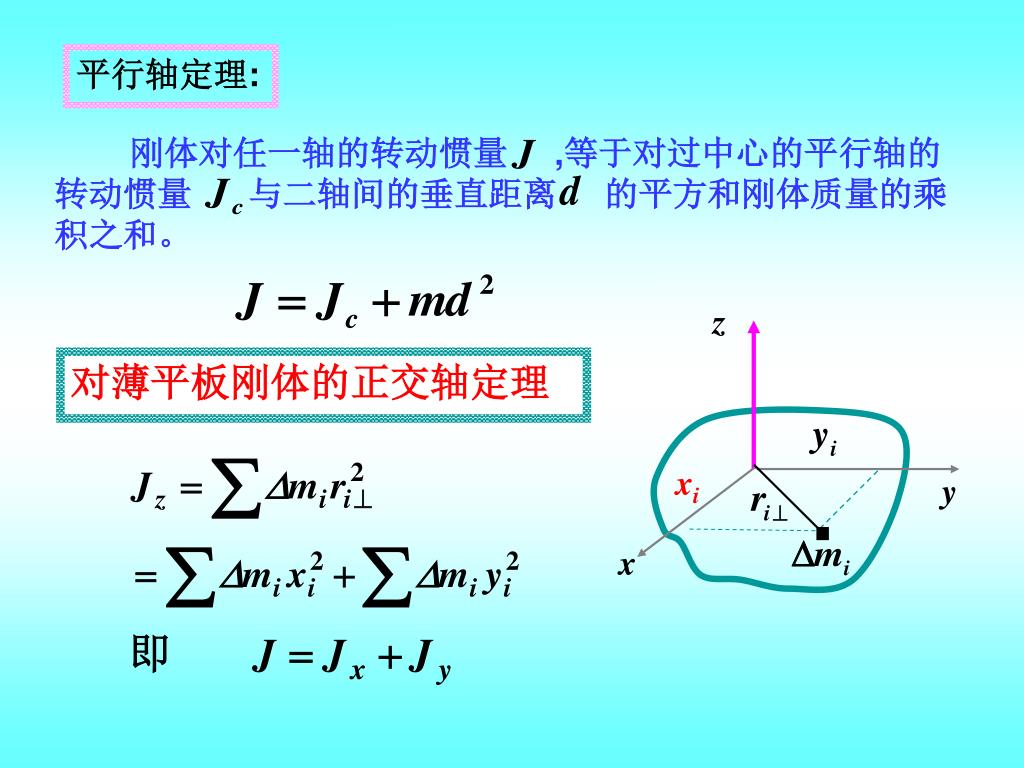

  9. 刚体对任一轴的转动惯量 ,等于对过中心的平行轴的转动惯量 与二轴间的垂直距离 的平方和刚体质量的乘积之和。 z y x 平行轴定理: 对薄平板刚体的正交轴定理 xi

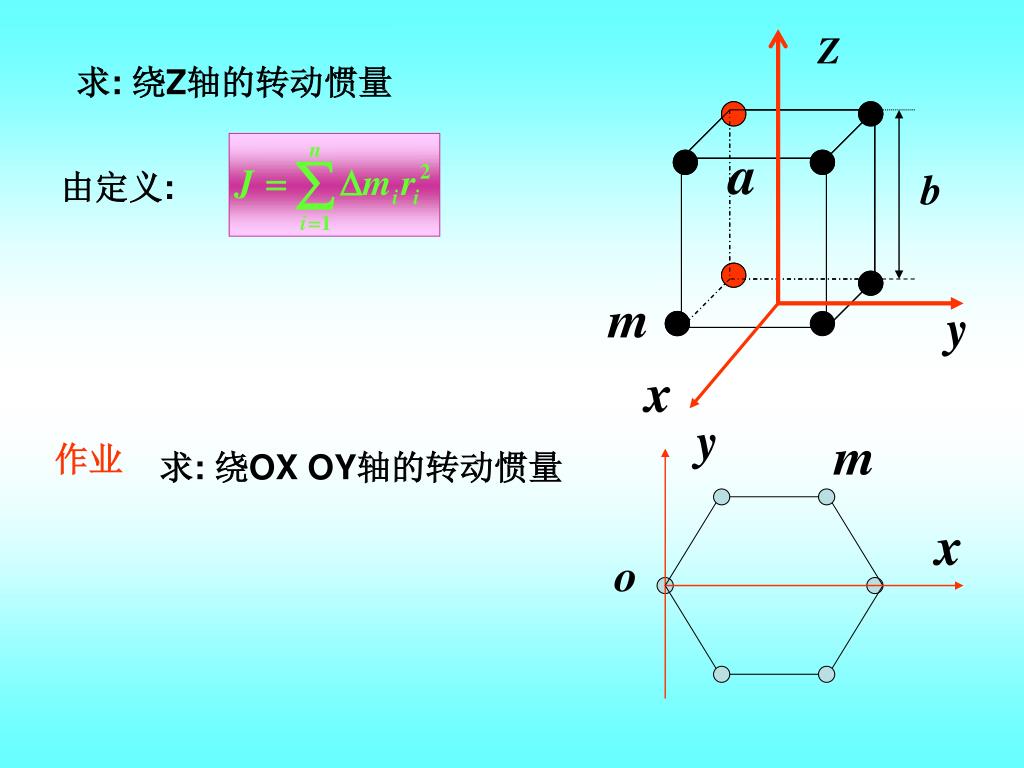

  10. 求: 绕Z轴的转动惯量 由定义: 作业 求: 绕OX OY轴的转动惯量

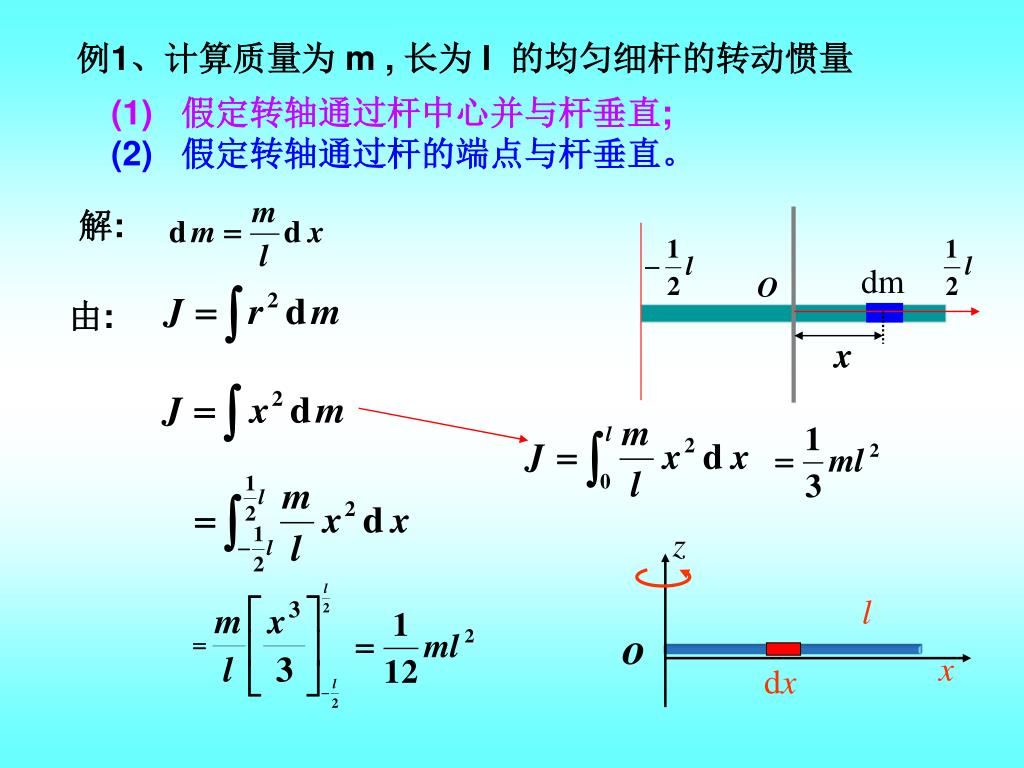

  11. 例1、计算质量为 m , 长为 l 的均匀细杆的转动惯量 (1) 假定转轴通过杆中心并与杆垂直; (2) 假定转轴通过杆的端点与杆垂直。 dm 解: 由: z l x dx

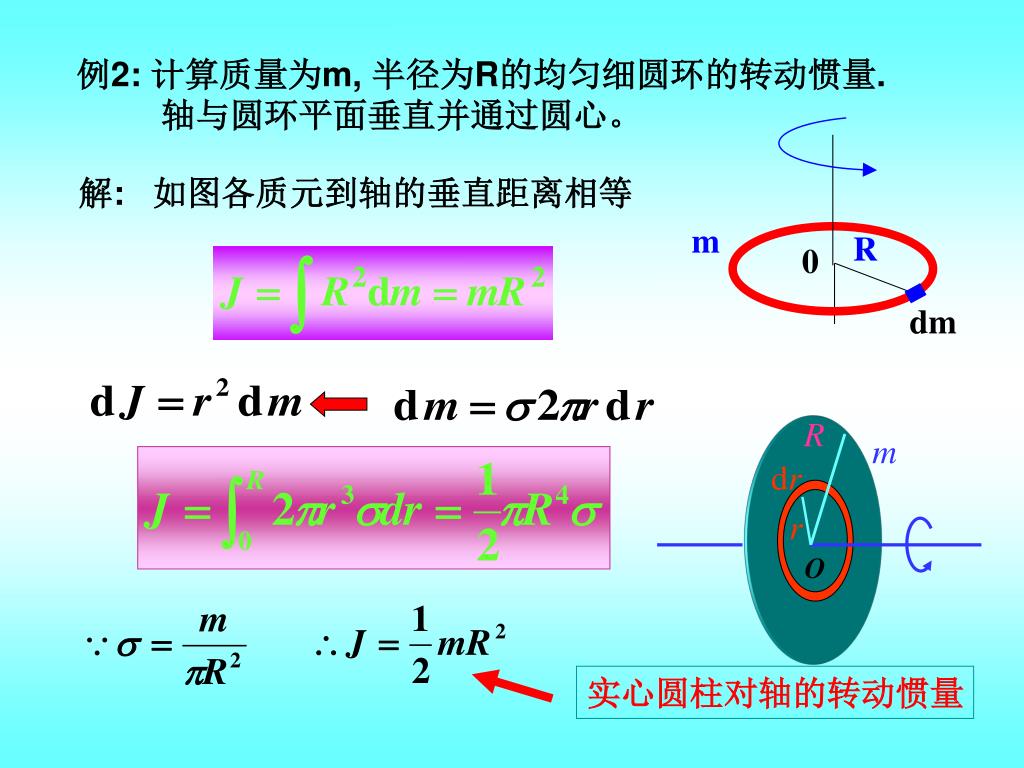

  12. m R 0 dm 例2: 计算质量为m, 半径为R的均匀细圆环的转动惯量. 轴与圆环平面垂直并通过圆心。 解: 如图各质元到轴的垂直距离相等 R m dr r O 实心圆柱对轴的转动惯量

  13. 例: 一轻绳绕在半径 r =20 cm的飞轮边缘，在绳端施以F=98 N的拉力，飞轮的转动惯量 J=0.5 kg·m2，飞轮与转轴间的摩擦不计， (见图) 求 (1) 飞轮的角加速度 (2) 如以重量P =98 N的物体挂在绳端， 试计算飞轮的角加速 解

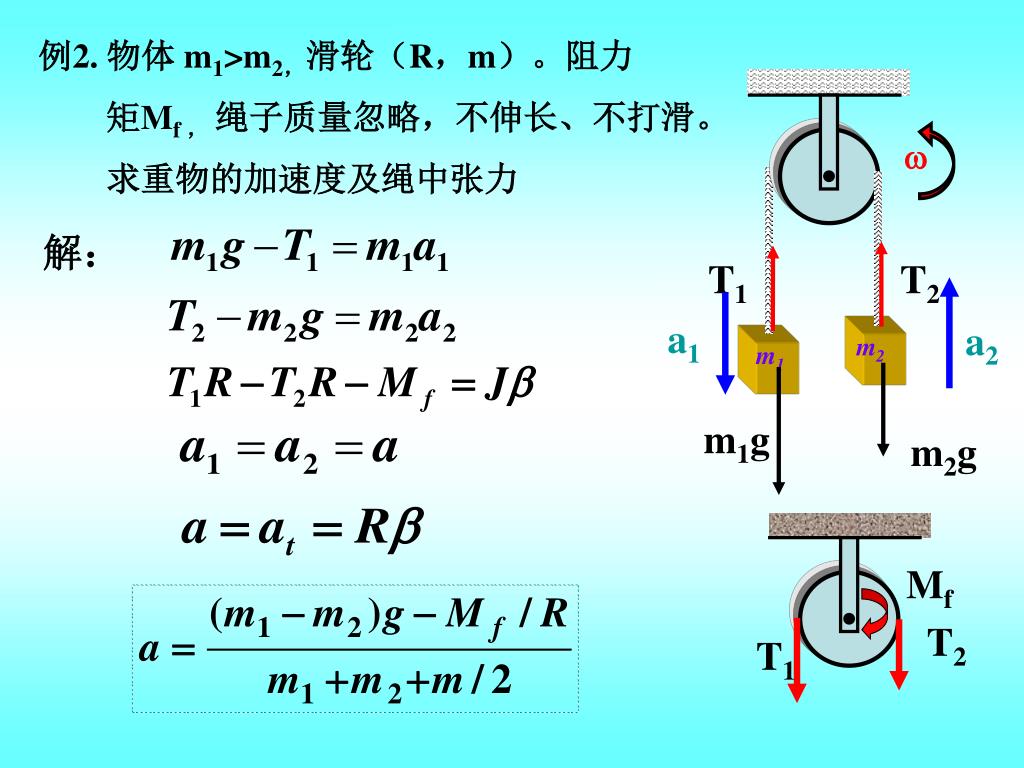

  14. T2 T1 a2 a1 m2 m1 m1g m2g T2 T1 例2. 物体 m1>m2，滑轮（R，m）。阻力 矩Mf ， 绳子质量忽略，不伸长、不打滑。 求重物的加速度及绳中张力 解： Mf

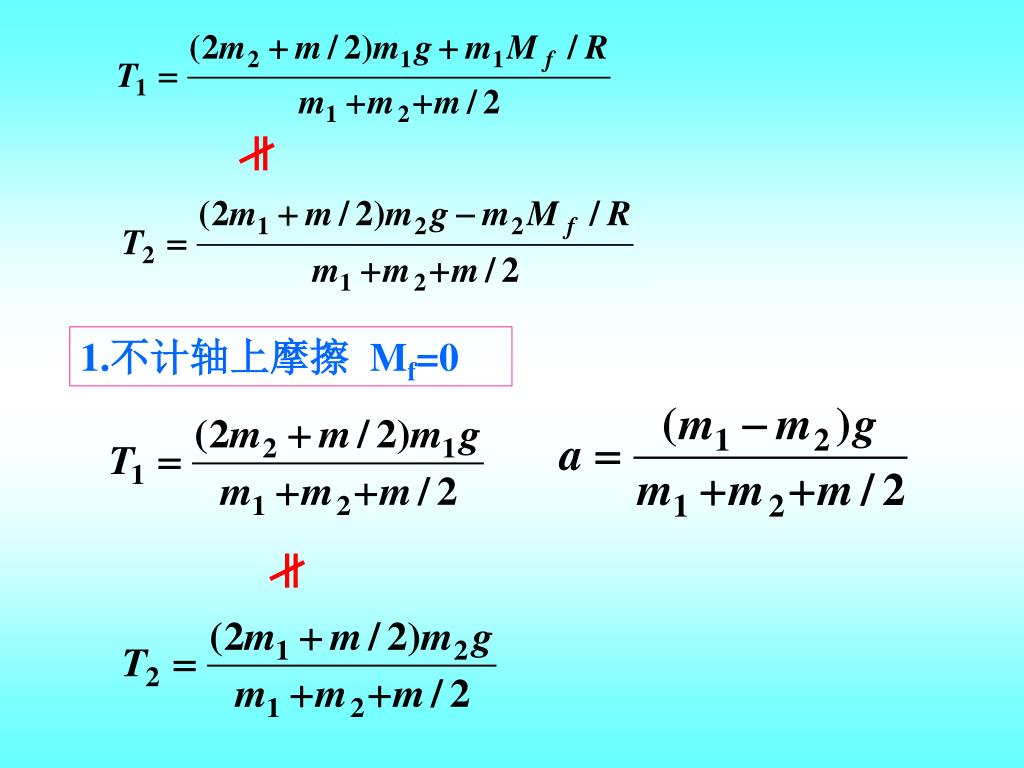

  15. 1.不计轴上摩擦 Mf=0

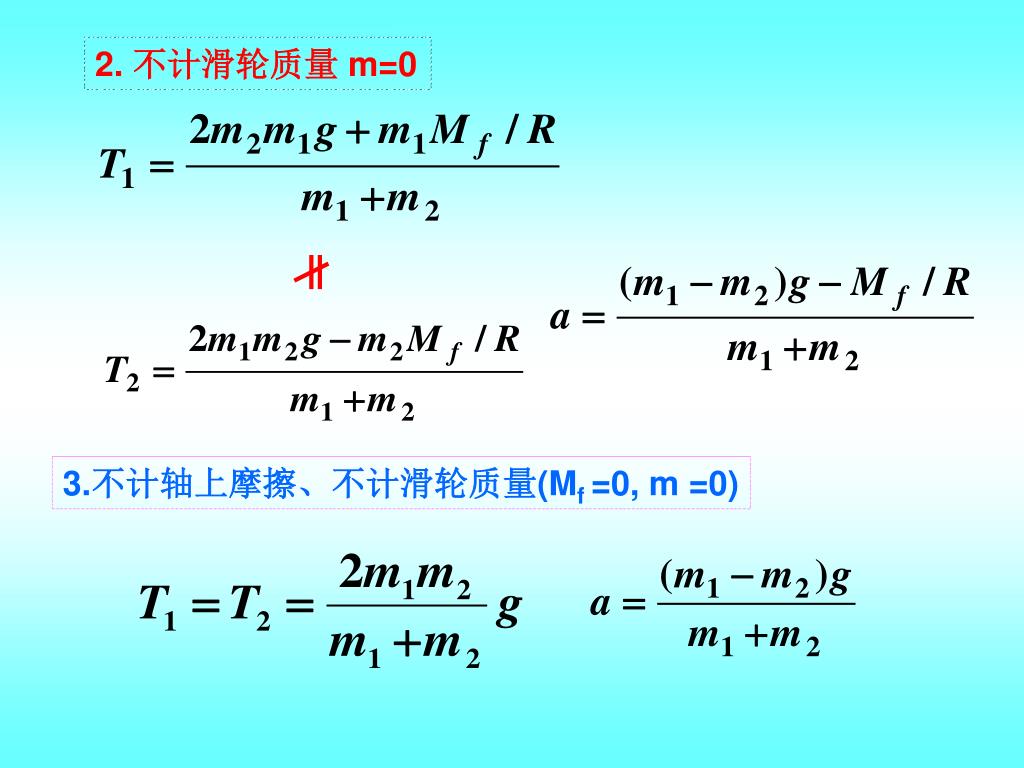

  16. 2. 不计滑轮质量 m=0 3.不计轴上摩擦、不计滑轮质量(Mf =0, m =0)

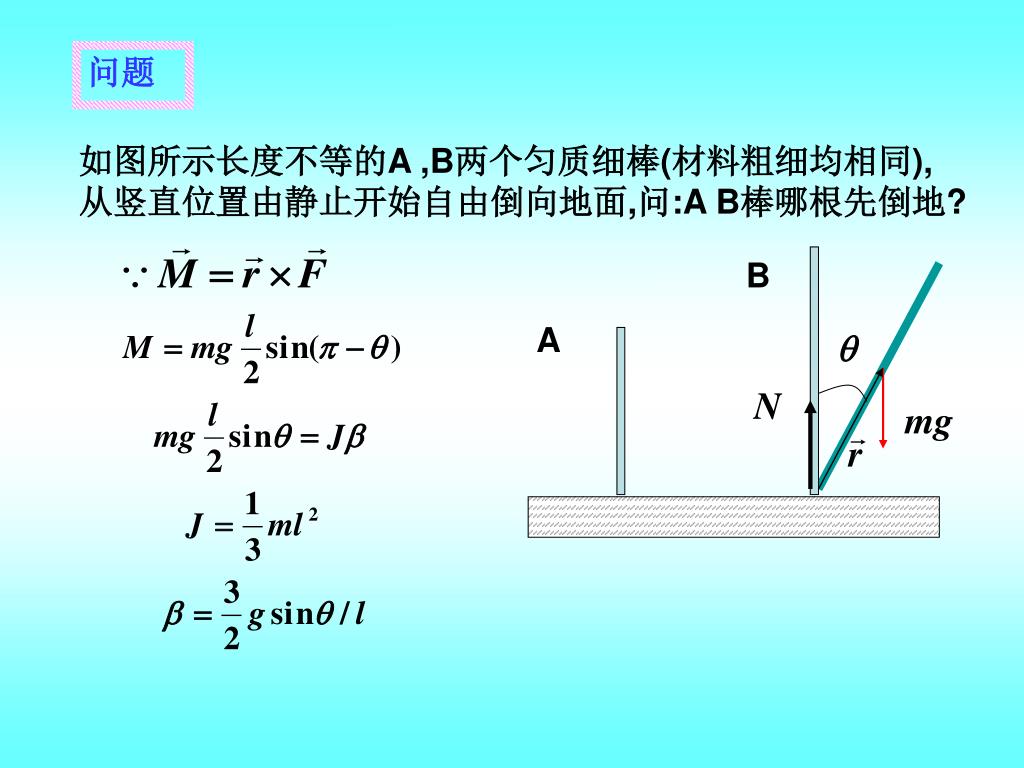

  17. B A 问题 如图所示长度不等的A ,B两个匀质细棒(材料粗细均相同), 从竖直位置由静止开始自由倒向地面,问:A B棒哪根先倒地?

  18. 例: 质量为 的鼓形轮,可绕水平光滑轮转动,一轻绳绕于轮上,另一端通过质量 的圆盘形定滑轮悬有 的物体.求:当重物由静止开始下降了 时, (1)物体的速度; (2) 绳中的张力. (设绳与定滑轮间无相对滑动,鼓轮\定滑轮绕通过轮心且垂直于横截面的水平光滑轴的转动惯量分别为 ) . . 解:

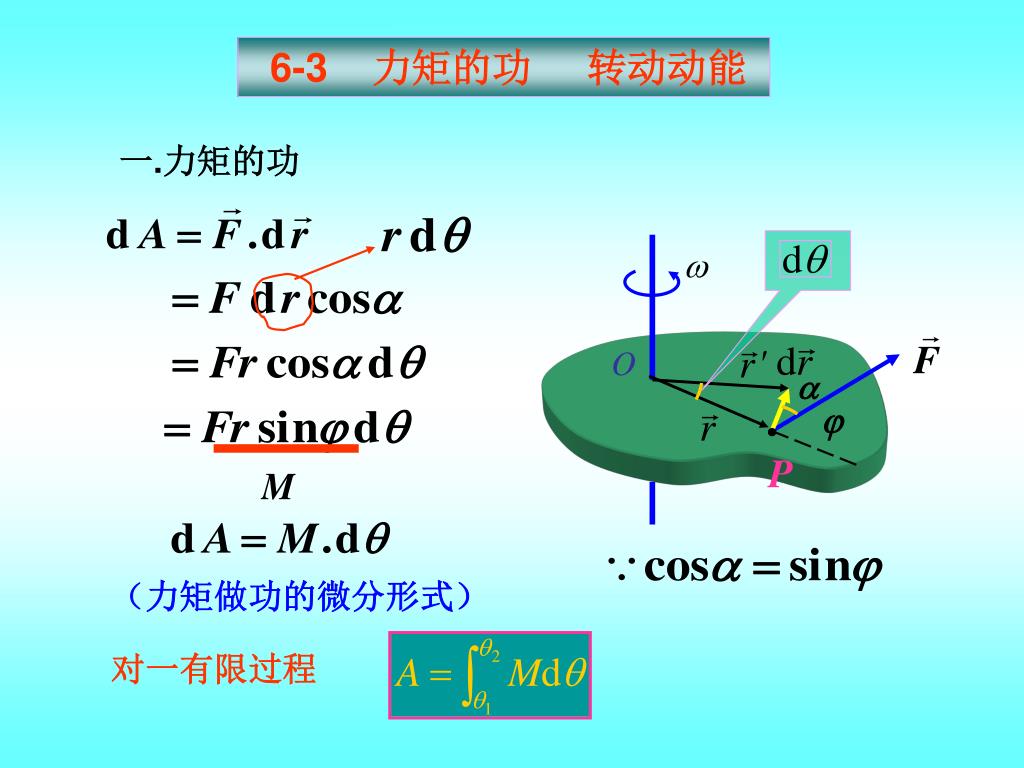

  19. 6-3 力矩的功 转动动能 一.力矩的功  O . P （力矩做功的微分形式） 对一有限过程

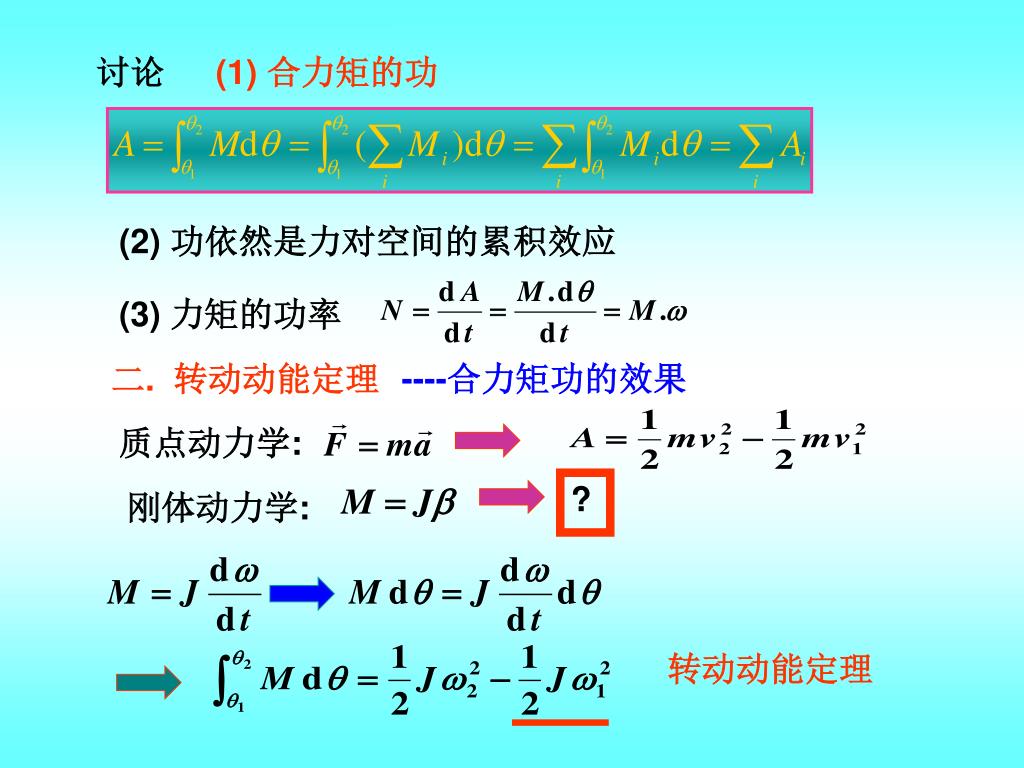

  20. 讨论 (1) 合力矩的功 (2) 功依然是力对空间的累积效应 (3) 力矩的功率 二. 转动动能定理 ----合力矩功的效果 质点动力学: ? 刚体动力学: 转动动能定理

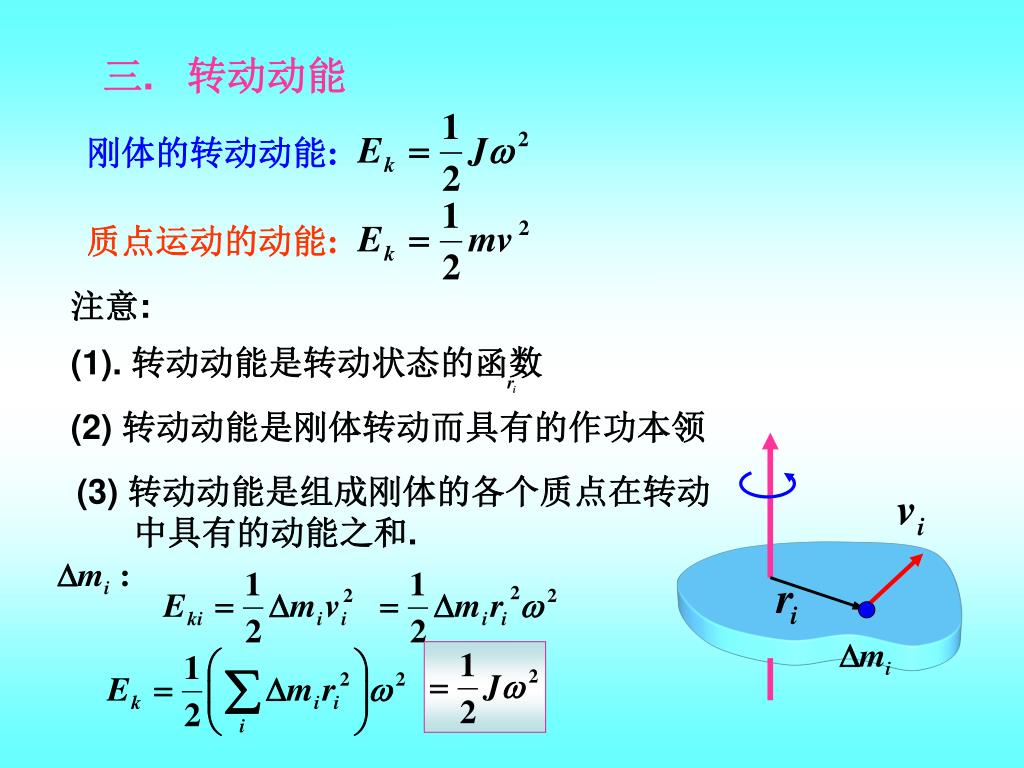

  21. 三. 转动动能 刚体的转动动能: 质点运动的动能: 注意: (1). 转动动能是转动状态的函数 (2) 转动动能是刚体转动而具有的作功本领 (3) 转动动能是组成刚体的各个质点在转动 中具有的动能之和.

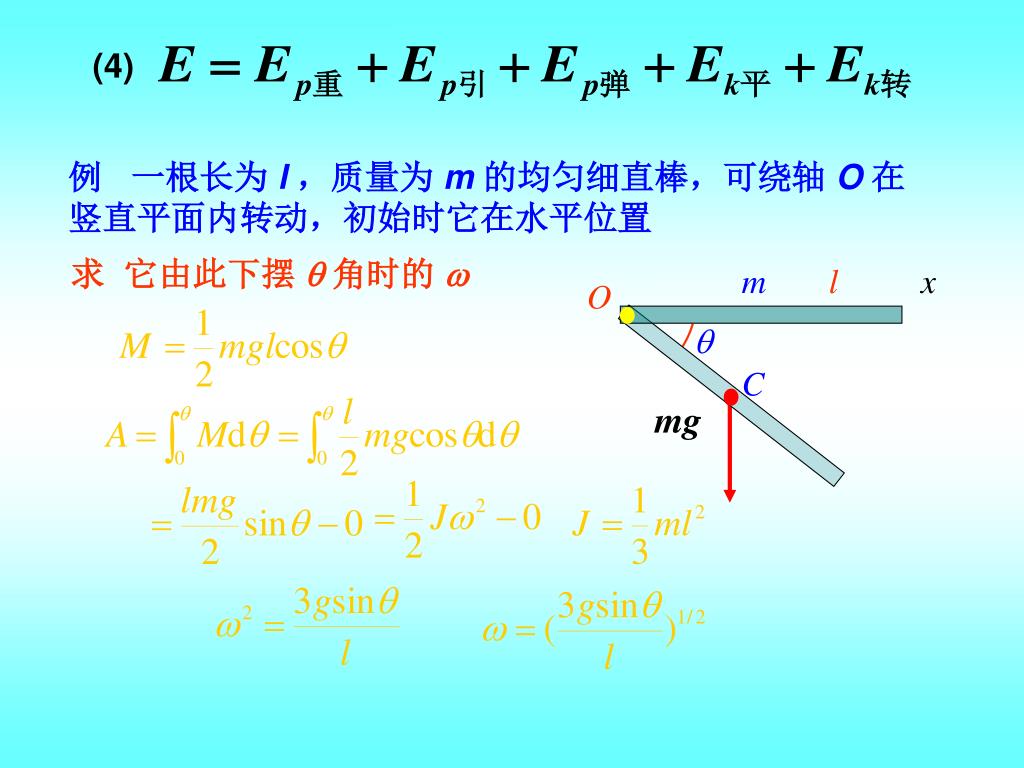

  22. m l x O  C (4) 例 一根长为l，质量为 m的均匀细直棒，可绕轴 O在竖直平面内转动，初始时它在水平位置 求 它由此下摆 角时的 

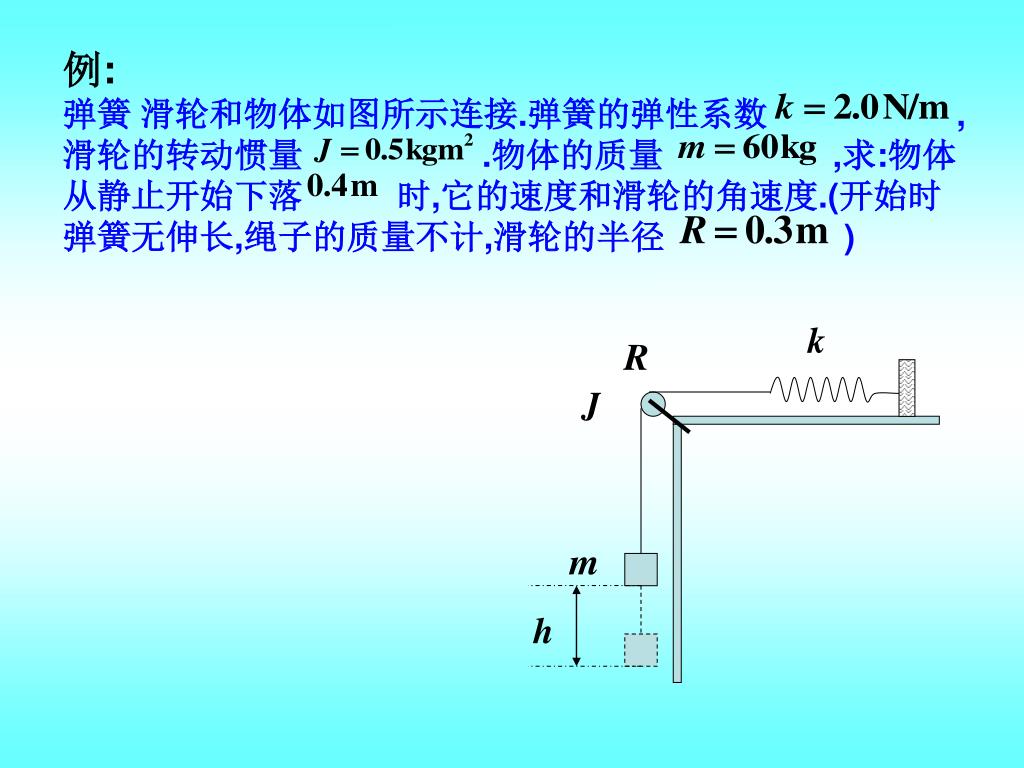

  23. 例: 弹簧 滑轮和物体如图所示连接.弹簧的弹性系数 ,滑轮的转动惯量 .物体的质量 ,求:物体从静止开始下落 时,它的速度和滑轮的角速度.(开始时弹簧无伸长,绳子的质量不计,滑轮的半径 )

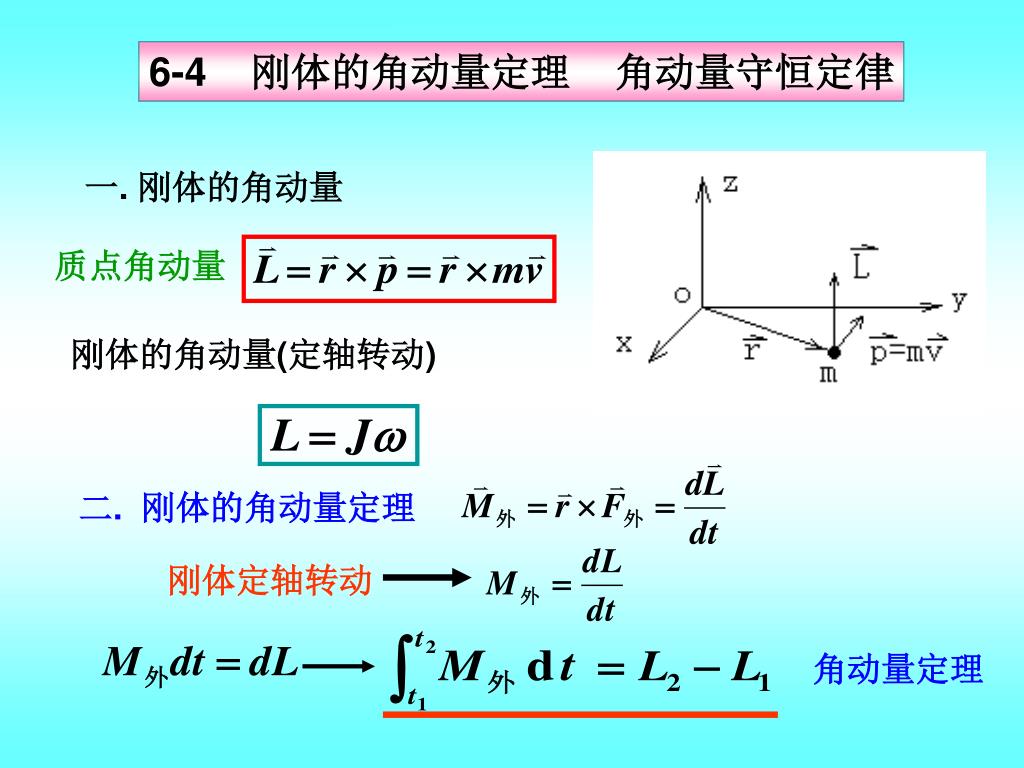

  24. 6-4 刚体的角动量定理 角动量守恒定律 一. 刚体的角动量 质点角动量 刚体的角动量(定轴转动) 二. 刚体的角动量定理 刚体定轴转动 角动量定理

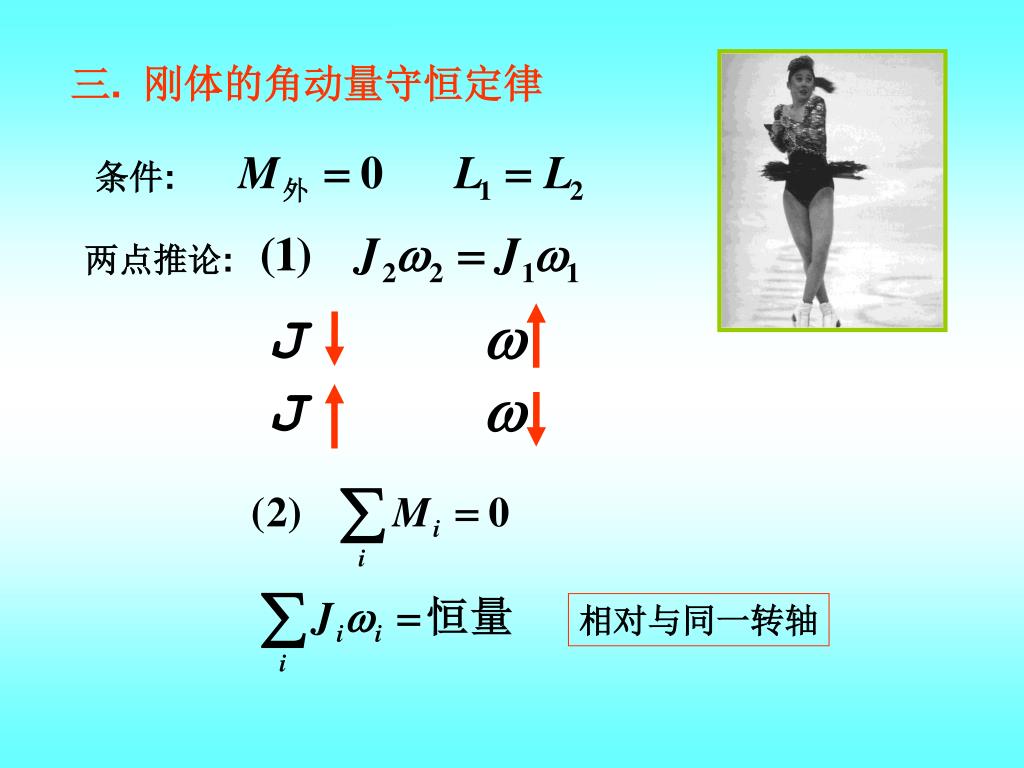

  25. 三. 刚体的角动量守恒定律 条件: 两点推论: 相对与同一转轴

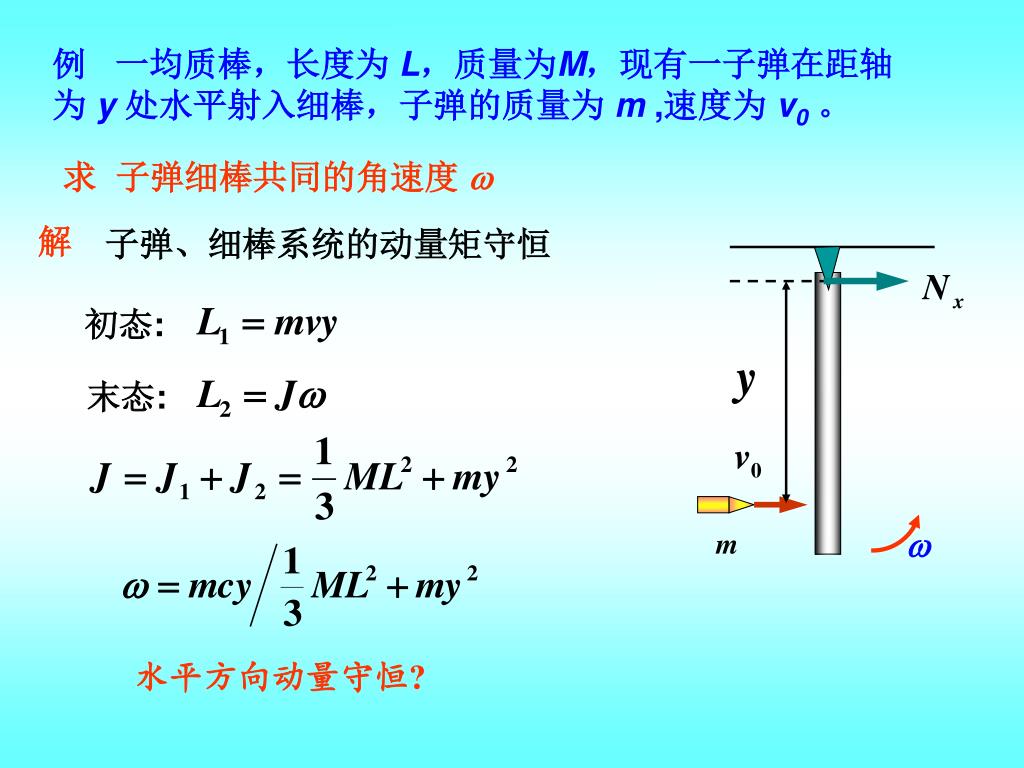

  26. 例 一均质棒，长度为 L，质量为M，现有一子弹在距轴为 y 处水平射入细棒，子弹的质量为 m ,速度为 v0。 求 子弹细棒共同的角速度 解 子弹、细棒系统的动量矩守恒 初态: 末态:  m 水平方向动量守恒?
