  1. Trocador Bitubular Trabalho Final de Integração I Adriano Matielo Stulzer Rodrigo da Silva Rosa

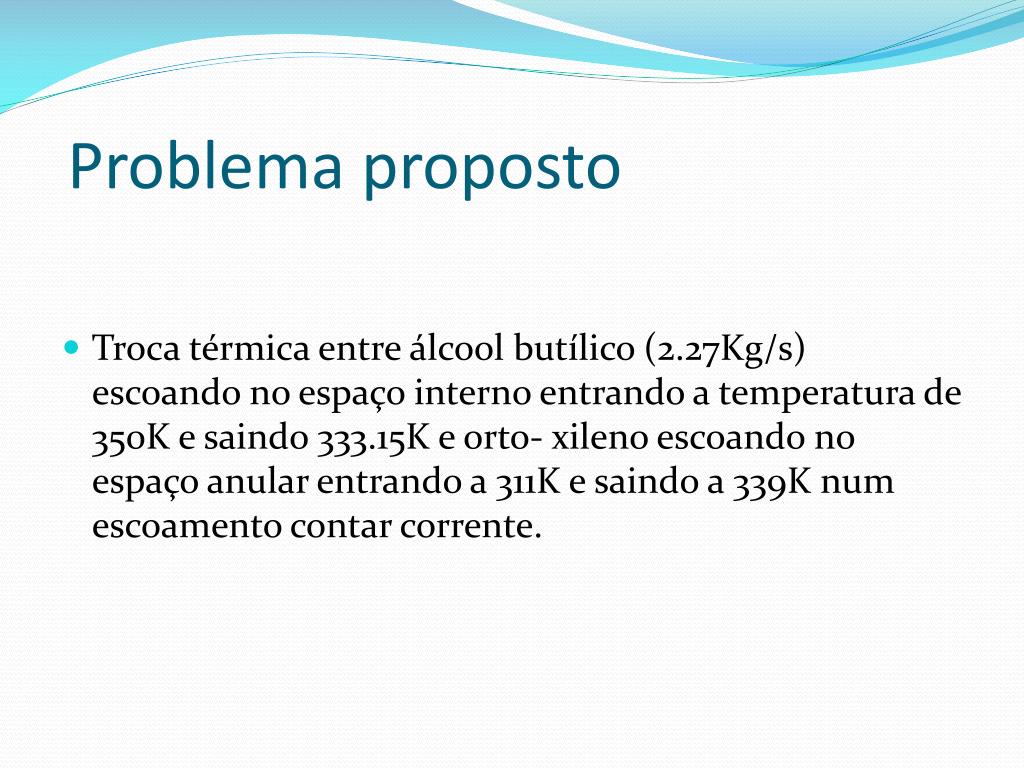

  2. Problema proposto • Troca térmica entre álcool butílico (2.27Kg/s) escoando no espaço interno entrando a temperatura de 350K e saindo 333.15K e orto- xileno escoando no espaço anular entrando a 311K e saindo a 339K num escoamento contar corrente.

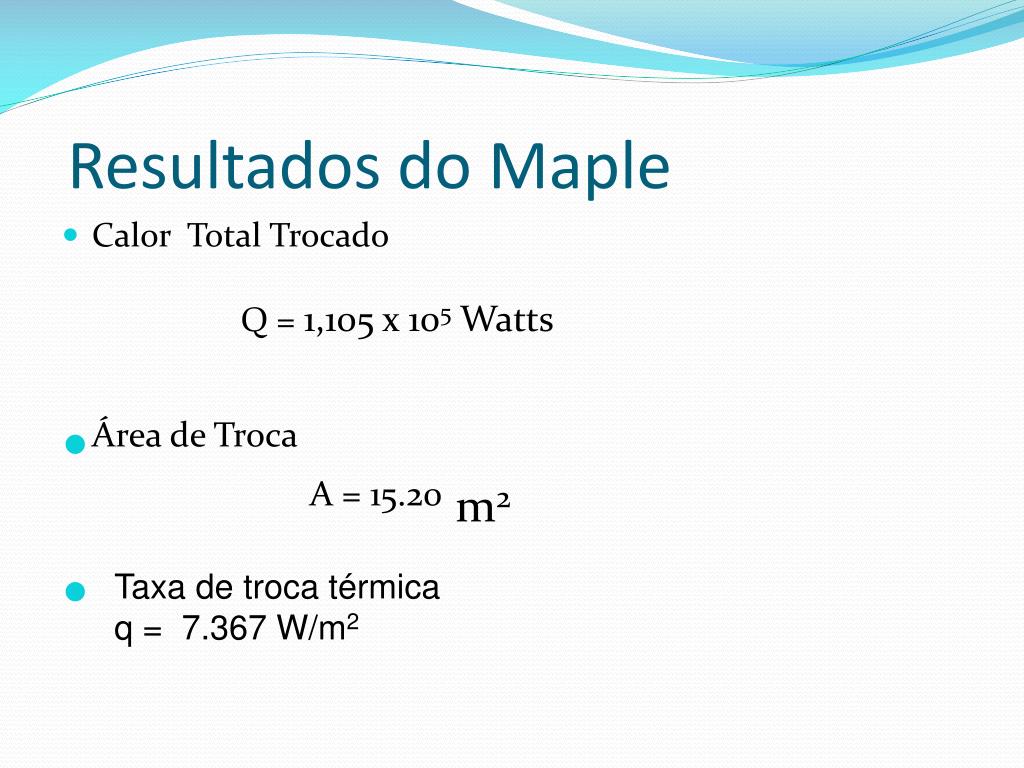

  3. Resultados do Maple • Calor Total Trocado Q = 1,105 x 105 Watts • Área de Troca A = 15.20m2 Taxa de troca térmica q = 7.367 W/m2

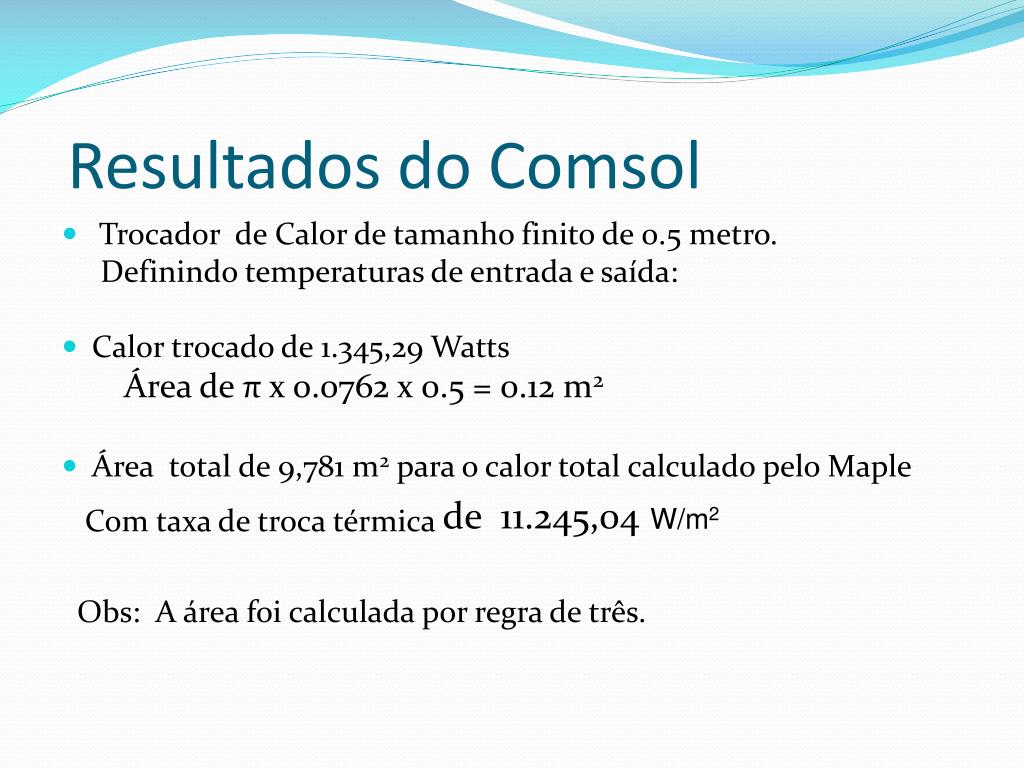

  4. Resultados do Comsol • Trocador de Calor de tamanho finito de 0.5 metro. Definindo temperaturas de entrada e saída: • Calor trocado de 1.345,29 Watts Área de π x 0.0762 x 0.5 = 0.12 m2 • Área total de 9,781 m2 para o calor total calculado pelo Maple Com taxa de troca térmica de 11.245,04 Obs: A área foi calculada por regra de três. W/m2

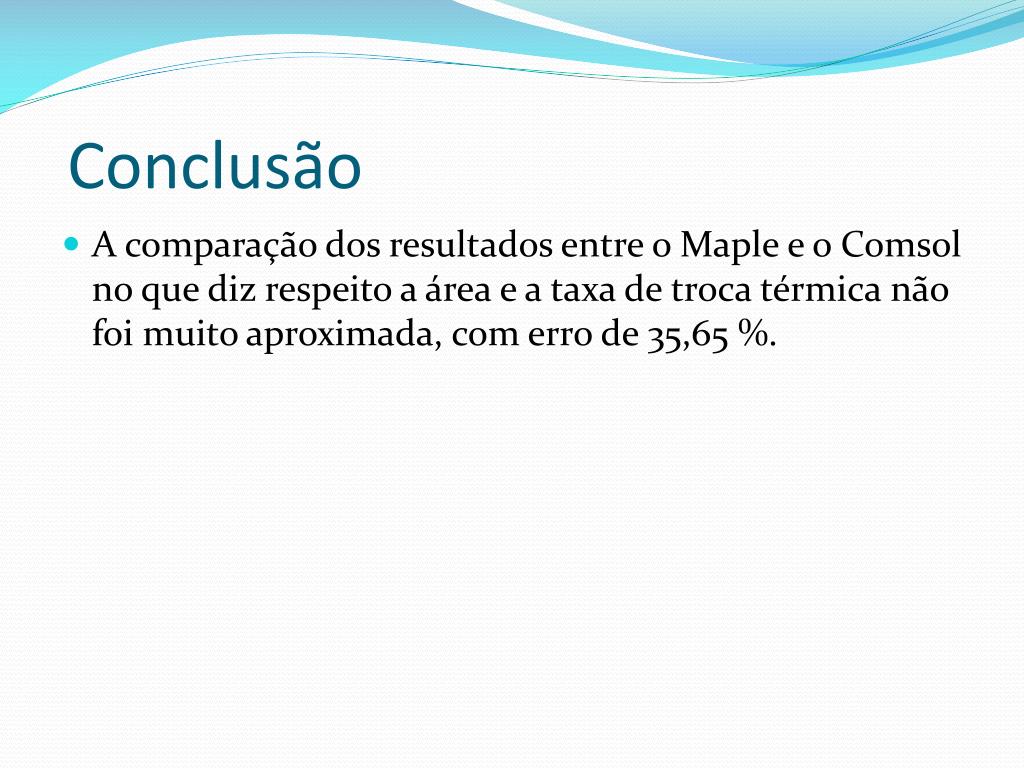

  5. Conclusão • A comparação dos resultados entre o Maple e o Comsol no que diz respeito a área e a taxa de troca térmica não foi muito aproximada, com erro de 35,65 %.
