R U Č N Í Ř E Z Á N Í D Ř E V A

1. R U Č N Í Ř E Z Á N Í D Ř E V A

2. Řezání náleží k obrábění materiálů, kdy pracovním nástrojem - p i l k o u, odebíráme tzv.„třísku“a vytvářímeř e z. Řezání je prováděno pilovým listem, který má ozubení–řezné klínysestavené za sebou. Řezání může být vedeno buď ve směru dřevních vláken - jde tedy o rozřezávání, nebo napříčdřevních vláken přeřezávání.

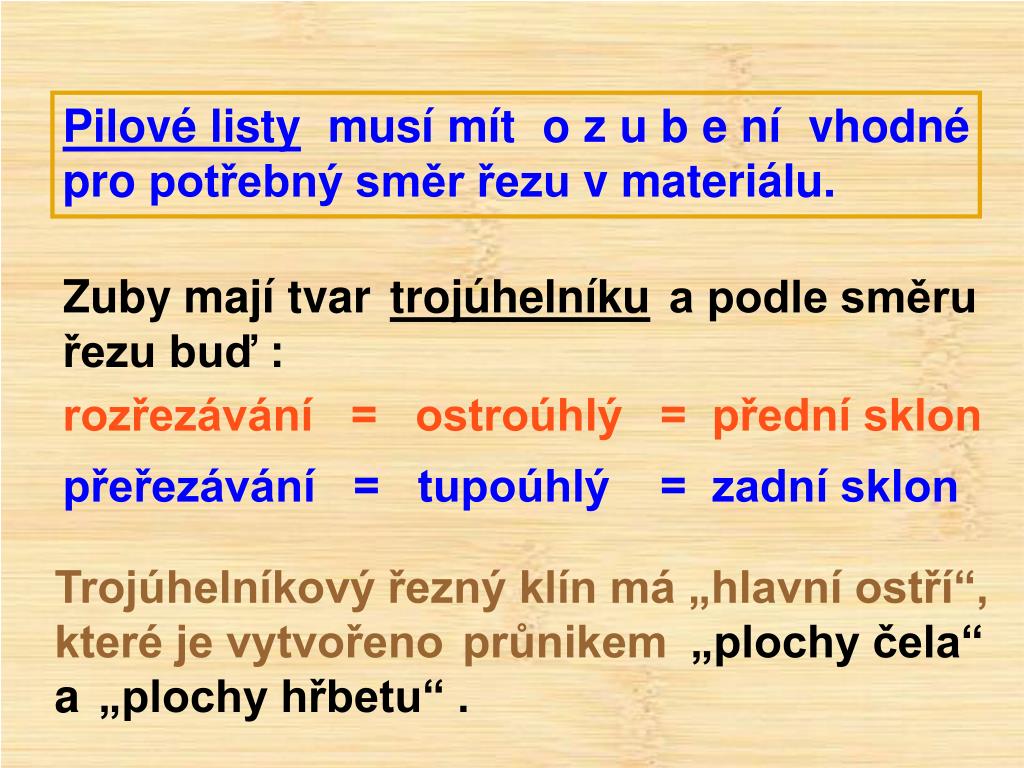

3. Pilové listy musí mít o z u b e ní vhodné pro potřebný směr řezu v materiálu. Zuby mají tvar trojúhelníkua podle směru řezu buď : rozřezávání = ostroúhlý = přední sklon přeřezávání = tupoúhlý = zadní sklon Trojúhelníkový řezný klín má „hlavní ostří“, které je vytvořeno průnikem„plochy čela“ a „plochy hřbetu“ .

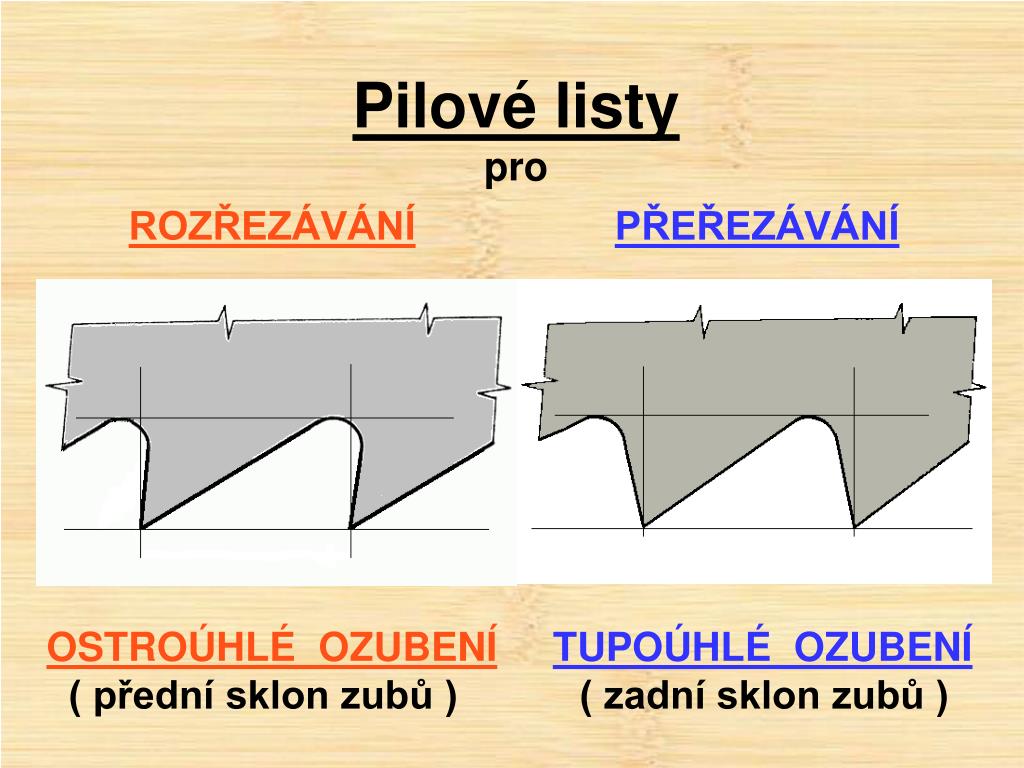

4. Pilové listy pro ROZŘEZÁVÁNÍPŘEŘEZÁVÁNÍ OSTROÚHLÉ OZUBENÍTUPOÚHLÉ OZUBENÍ ( přední sklon zubů )( zadní sklon zubů )

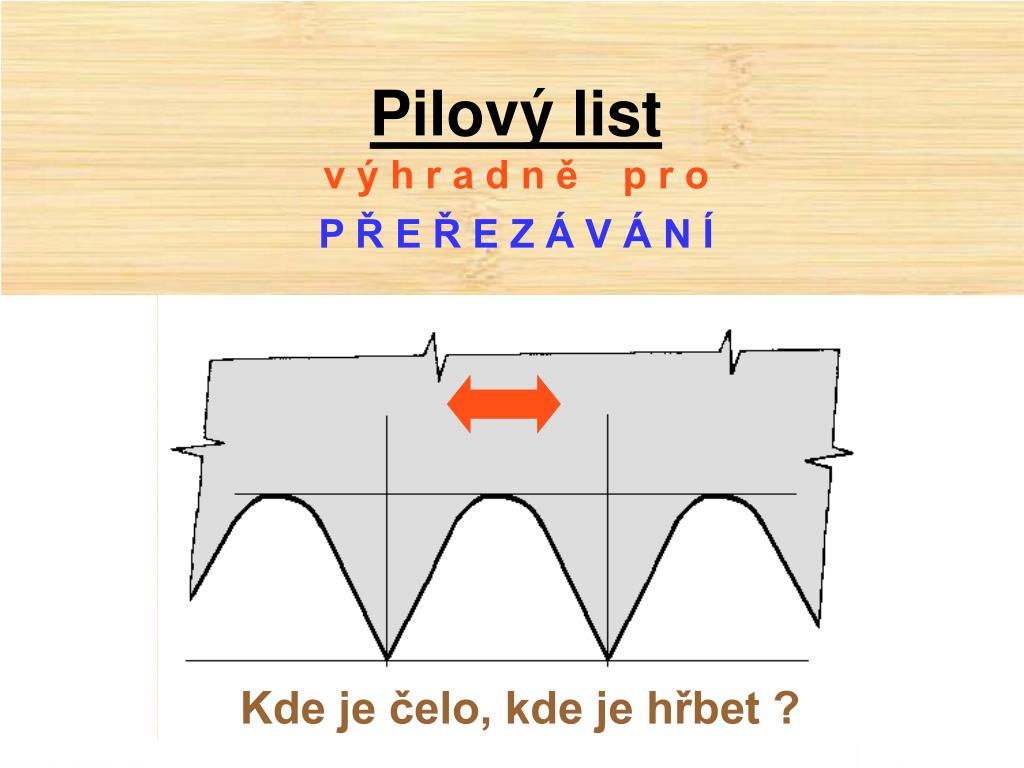

5. Pilový list v ý h r a d n ě p r o P Ř E Ř E Z Á V Á N Í Kde je čelo, kde je hřbet ?

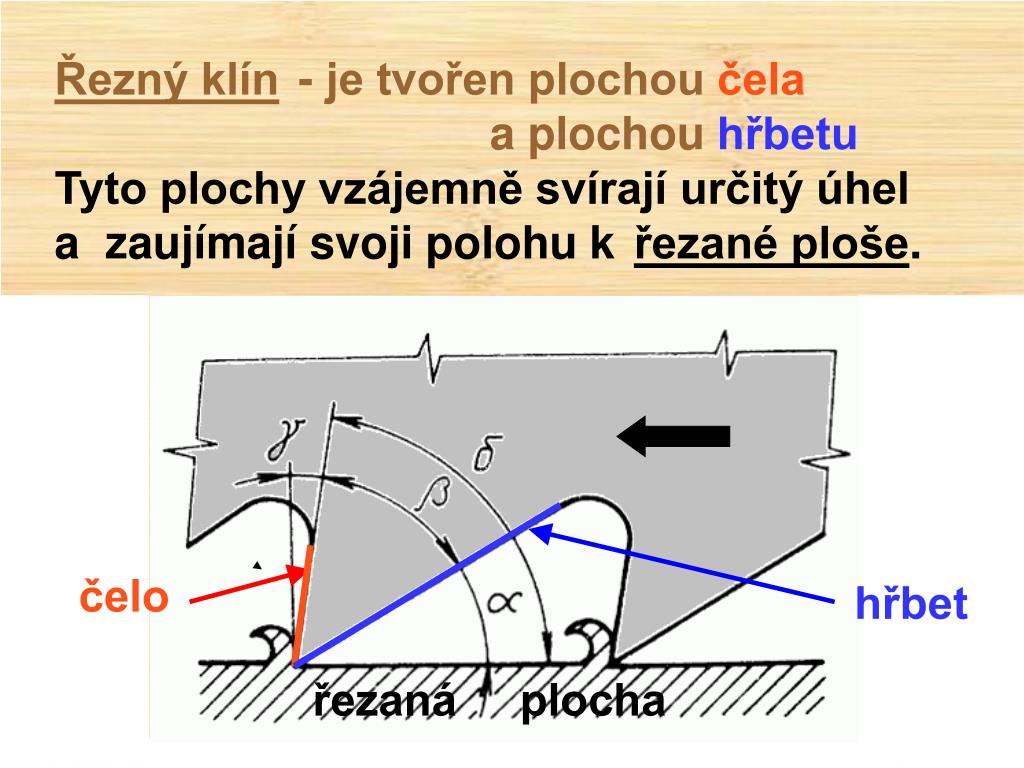

6. Řezný klín - je tvořen plochou čela a plochou hřbetu Tyto plochy vzájemně svírají určitý úhel a zaujímají svoji polohu k řezané ploše. čelo hřbet řezaná plocha

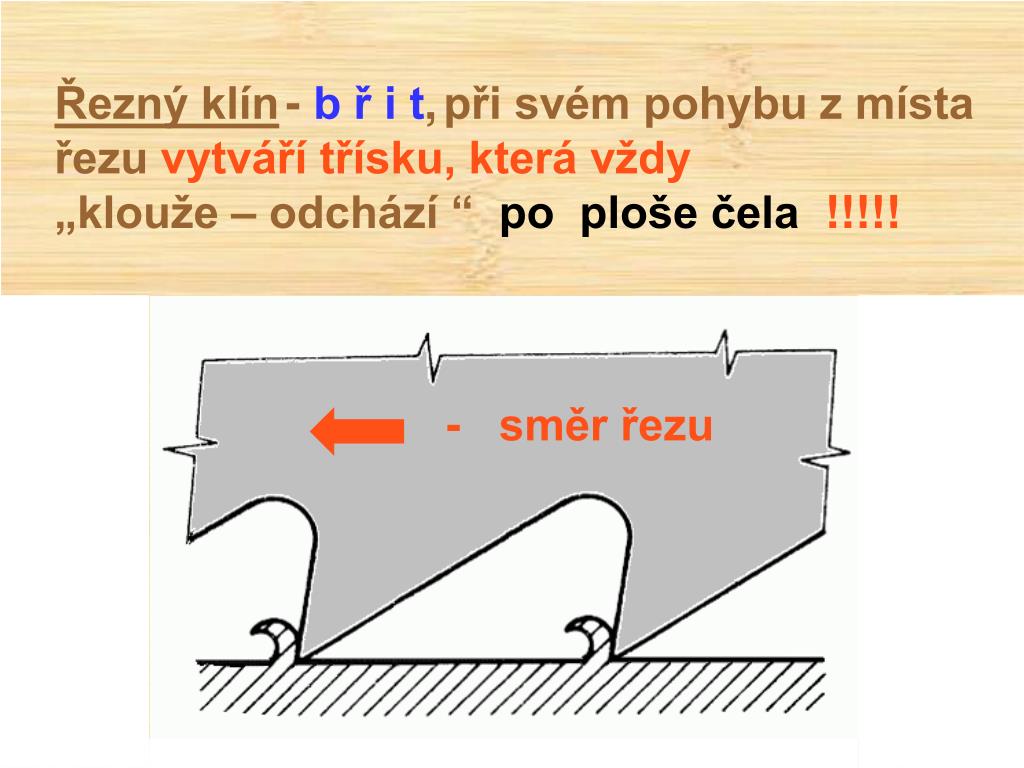

7. Řezný klín- b ř i t,při svém pohybu z místa řezu vytváří třísku, která vždy „klouže – odchází “ po ploše čela !!!!! - směr řezu

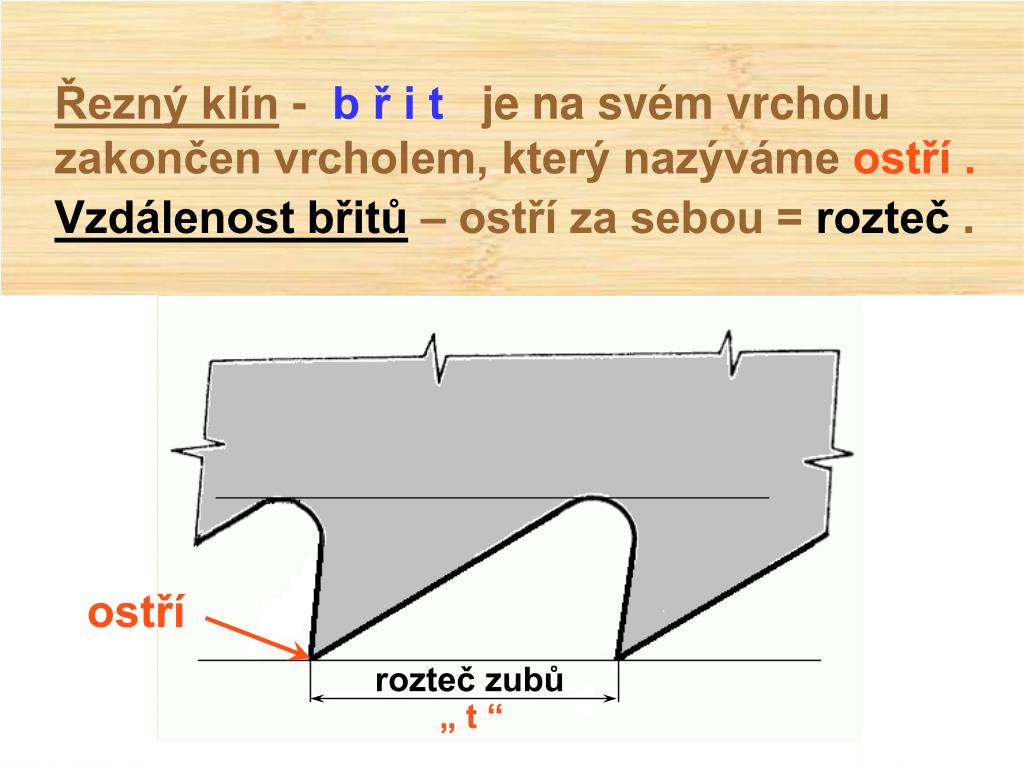

8. Řezný klín- b ř i t je na svém vrcholu zakončen vrcholem, který nazýváme ostří . Vzdálenost břitů – ostří za sebou = rozteč . ostří rozteč zubů „ t “

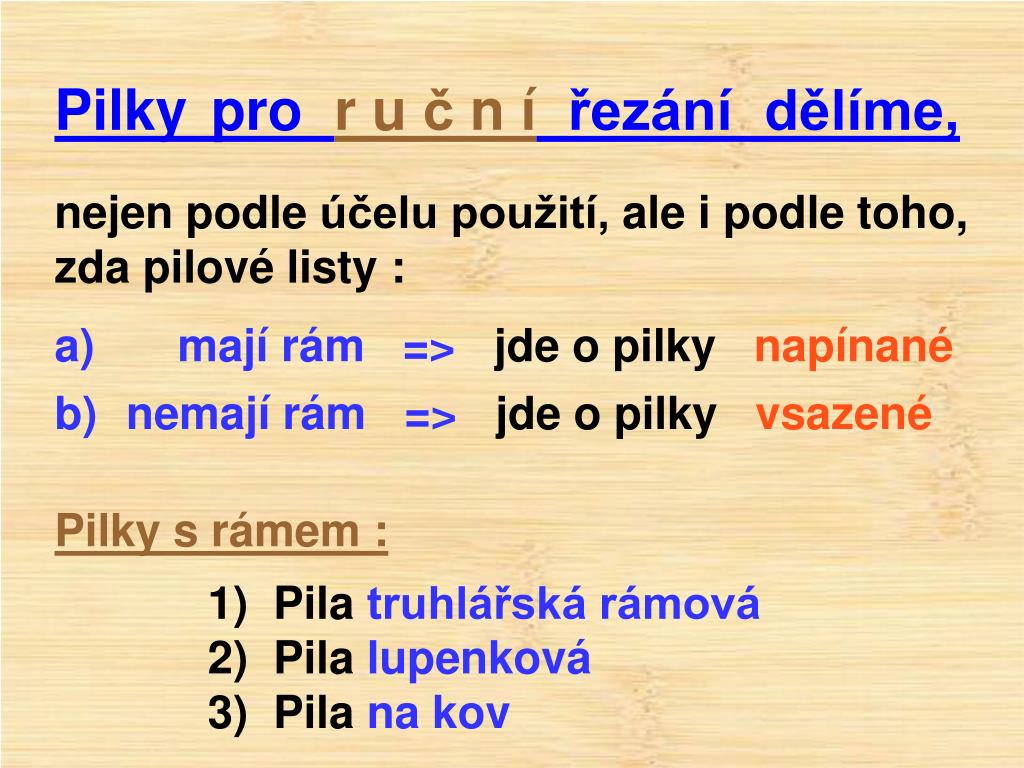

9. Pilky pro r u č n í řezání dělíme, • nejen podle účelu použití, ale i podle toho, • zda pilové listy : • mají rám => jde o pilky napínané • nemají rám => jde o pilky vsazené Pilky s rámem : • Pila truhlářská rámová • Pila lupenková • Pila na kov

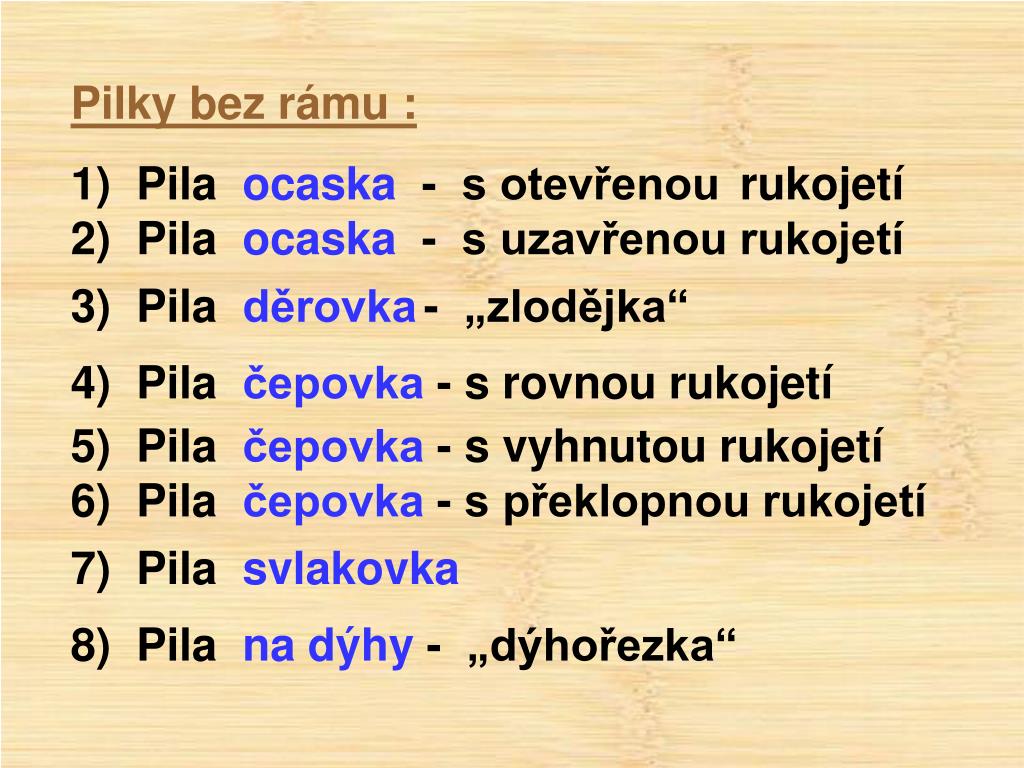

10. Pilky bez rámu : • Pila ocaska - s otevřenou rukojetí • Pila ocaska - s uzavřenou rukojetí • Pila děrovka- „zlodějka“ • Pila čepovka - s rovnou rukojetí • Pila čepovka - s vyhnutou rukojetí • Pila čepovka - s překlopnou rukojetí • Pila svlakovka • Pila na dýhy - „dýhořezka“

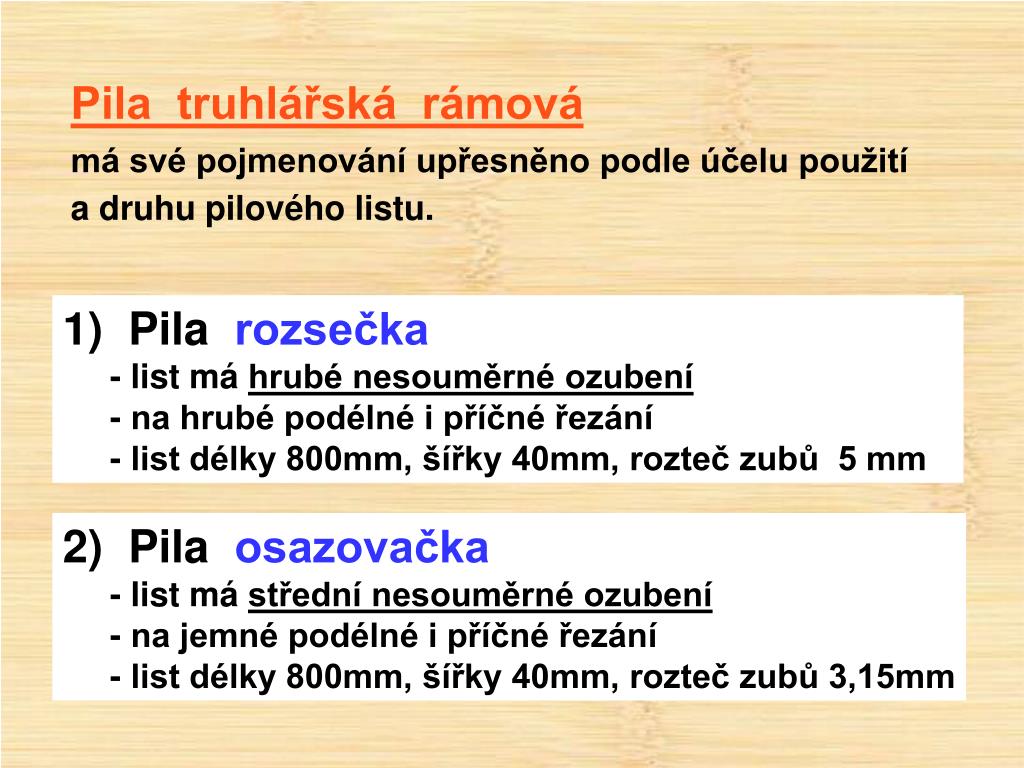

11. Pila truhlářská rámová má své pojmenování upřesněno podle účelu použití a druhu pilového listu. • Pila rozsečka • - list má hrubé nesouměrné ozubení • - na hrubé podélné i příčné řezání • - list délky 800mm, šířky 40mm, rozteč zubů 5 mm • Pila osazovačka • - list má střední nesouměrné ozubení • - na jemné podélné i příčné řezání • - list délky 800mm, šířky 40mm, rozteč zubů 3,15mm

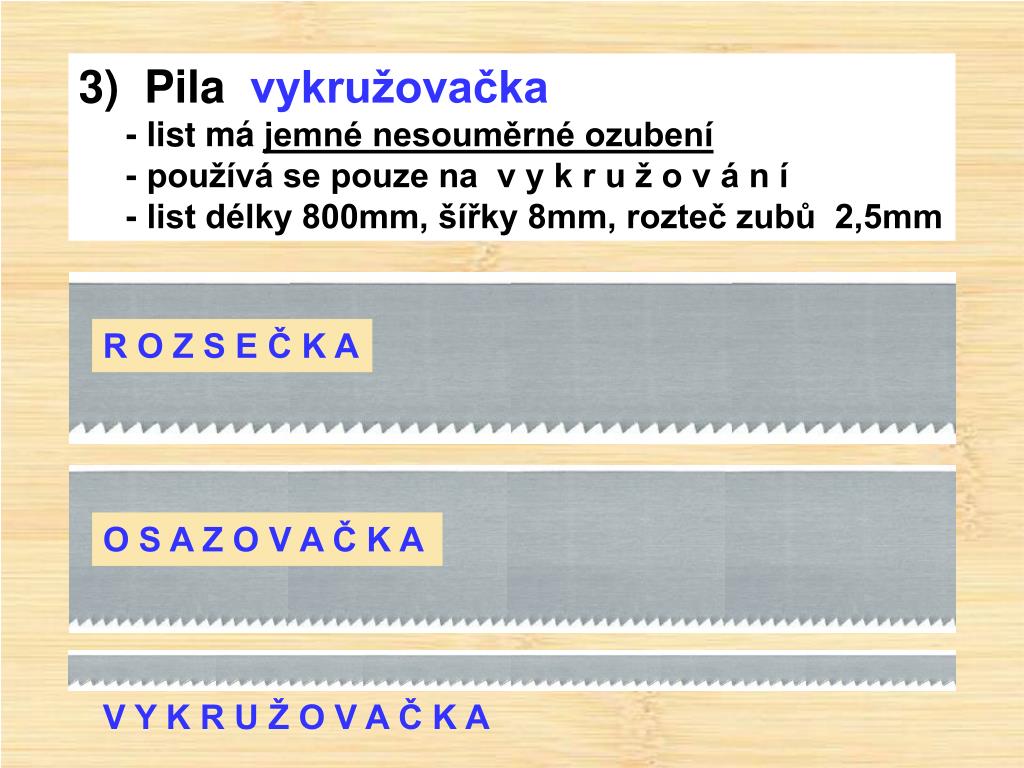

12. 3) Pila vykružovačka - list má jemné nesouměrné ozubení - používá se pouze na v y k r u ž o v á n í - list délky 800mm, šířky 8mm, rozteč zubů 2,5mm R O Z S E Č K A O S A Z O V A Č K A V Y K R U Ž O V A Č K A

26. Kdo umí, ten umí ….. a my se teprve učíme
