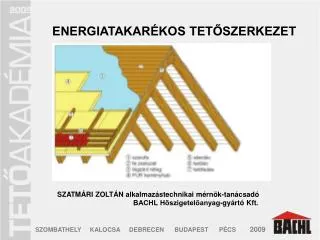

  1. Energiatakarékos tetőszerkezet ENERGIATAKARÉKOS TETŐSZERKEZET • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés SZATMÁRI ZOLTÁN alkalmazástechnikai mérnök-tanácsadó BACHL Hőszigetelőanyag-gyártó Kft. SZOMBATHELYKALOCSA DEBRECEN BUDAPEST PÉCS 2009 A JOBB ÉLETMINŐSÉGÉRT

  2. Energiatakarékos tetőszerkezet Károsanyag-kibocsátás eloszlása • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  3. Károsanyag-kibocsátás Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Gépkocsi CO2 kibocsátása km alatt 8,1 tonna/év. Szigeteletlen ház éves CO2 kibocsátása 8,1 tonna/év. ? Hőszigetelés ---- 1990 előtt épült 140 m2 alapterületű ház átlagos személygépkocsi A JOBB ÉLETMINŐSÉGÉRT

  4. Károsanyag-kibocsátás Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Gépkocsi CO2 kibocsátása 50000 km alatt 8,1 tonna/év. Szigeteletlen ház éves CO2 kibocsátása 8,1 tonna/év. Hőszigetelés ---- 1990 előtt épült 140 m2 alapterületű ház átlagos személygépkocsi A JOBB ÉLETMINŐSÉGÉRT

  5. Károsanyag-kibocsátás Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Gépkocsi CO2 kibocsátása 14000 km alatt 2,2 tonna/év. Szigeteletlen ház éves CO2 kibocsátása 2,2 tonna/év. Hőszigetelés ---- EURÓPAI NORMÁKSZERINT SZIGETELT HÁZ átlagos személygépkocsi A JOBB ÉLETMINŐSÉGÉRT

  6. Épületek energiavesztesége Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése tető 36% Hőszigetelés légcsere 26% fal 20% padló 18% A JOBB ÉLETMINŐSÉGÉRT

  7. Energiatakarékos tetőszerkezet Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  8. Energiatakarékos tetőszerkezet Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés • téli-nyári hővédelem • kiváló hőszigetelő képesség • állandó hőszigetelő hatás (külső hatásokkal szemben) • alak- és mérettartósság • hosszú élettartam A JOBB ÉLETMINŐSÉGÉRT

  9. Energiatakarékos tetőszerkezet Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  10. Energiatakarékos tetőszerkezet Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  11. Energiatakarékos tetőszerkezet Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  12. Energiatakarékos tetőszerkezet Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése 360 g nedvesség/nap/m Hőszigetelés 1mm széles rés A JOBB ÉLETMINŐSÉGÉRT

  13. Energiatakarékos tetőszerkezet Szarufák feletti hőszigetelés poliuretán (PUR/PIR) táblákkal • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése 1 – cserépfedés 2 – tetőléc 3 – ellenléc 4 – tecta-PUR 024 λ=0,024 W/mK 5 – belső oldali párazárás 6 – deszkázat 7 – szarufa Hőszigetelés PUR /szálas anyagU-értéknemzeti követelmények vastagság (mm)(W/m2K) 100 (240) 0,22 magyar rendelet 120 (300) 0,18 német, osztrák előírás 140 (340) 0,16 cseh ajánlás 160 (390) 0,14 finn szabvány 240 (550) 0,09 passzívház elvárás A JOBB ÉLETMINŐSÉGÉRT

  14. Energiatakarékos tetőszerkezet Párazáró fólia fektetése • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  15. tecta-PUR táblák fektetése Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  16. gerinc, élek, vápa lezárása Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  17. Tetősík ablak Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  18. Tetősík ablak részlet Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  19. Hőszigetelt tetősík ablak keret Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  20. Energiatakarékos tetőszerkezet megtérülés • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Évente megtakarított földgáz mennyisége: 2910 m3 / év Évente megtakarított fűtési költség: 241 530 Ft / év Évente megtakarított CO2 kibocsátása:3,5 tonna/év 20 év alatt megtakarított földgáz mennyisége: 58 200 m3 20 év alatt megtakarított fűtési költség: 4 830 600 Ft20 év alatt megtakarított CO2 mennyiség: 69 tonna A beruházás megtérülési ideje: 6 év Hőszigetelés 200 m2 tetőfelület 14 cm vastag tecta-PUR táblával történő hőszigetelése Beruházási költség (kiegészítőkkel és munkadíjjal): 1 593 750 Ft A JOBB ÉLETMINŐSÉGÉRT

  21. látszó szarufás tető Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  22. Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  23. látszó szarufás tető Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  24. Szarufák feletti kiegészítő hőszigetelés Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése 1 – cserépfedés 2 – tetőléc 3 – ellenléc 4 – tecta-PUR HD-plus 5 – szarufa 6 – PUR 024 ALU 7 – belső párazáró réteg 8 – belső oldali tartóléc 9 – gipszkarton lap Hőszigetelés szarufák között 12 cm vastag PUR 024 ALU HD-plus vastagság U-érték(mm)(W/m2K) 0 0,22 60 0,15 80 0,13 140 0,10 A JOBB ÉLETMINŐSÉGÉRT

  25. Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  26. Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  27. Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  28. Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  29. Felújítás szarufák feletti hőszigeteléssel Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése 1 – cserépfedés 2 – tetőléc 3 – ellenléc 4 – PUR hőszigetelő tábla 5 – szarufa 6 – meglévő szigetelés 7 – belső párazáró réteg 8 – belső oldali tartóléc 9 – gipszkarton lap Hőszigetelés szarufák között 8cm szálas anyag(U=0,59 W/m2K) PUR mérete U-érték hőszigetelés (mm) (W/m2K) „javulása” (%) 80 0,22 63 100 0,19 67 120 0,17 71 140 0,15 75 200 0,11 81 A JOBB ÉLETMINŐSÉGÉRT

  30. Felújítás szarufák feletti hőszigeteléssel Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  31. Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  32. Kis hajlású tetők szarufák feletti hőszigetelése Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT

  33. Kis hajlású tetők szarufák feletti hőszigetelése Energiatakarékos tetőszerkezet • megfelelő hőszigetelés • tetőt körülvevő „hőburok” • hőhidak minimalizálása • légtömörség elérése KÖSZÖNÖM FIGYELMÜKET Hőszigetelés A JOBB ÉLETMINŐSÉGÉRT
