레이저 경보기. 6 조. 2002731087 한재민 2006732009 홍주현 2007730129 이건석 2007730136 조운용. 목차. 주제 설계의 목적 동작의 원리 회로도 구성소자의 특성 제작일정 및 역할분담. * 주제. 레이저를 이용한 침입경보기. * 설계의 목적. 특정한 장소에 무단 침입자가 발생시 이를 알려주는 경보기를 설계 , 구현한다. * 레이저란. 레이저 광자를 결맞은 빛으로 방출하는 광원이다 .
E N D
레이저 경보기 6조 2002731087 한재민 2006732009 홍주현 2007730129 이건석 2007730136 조운용

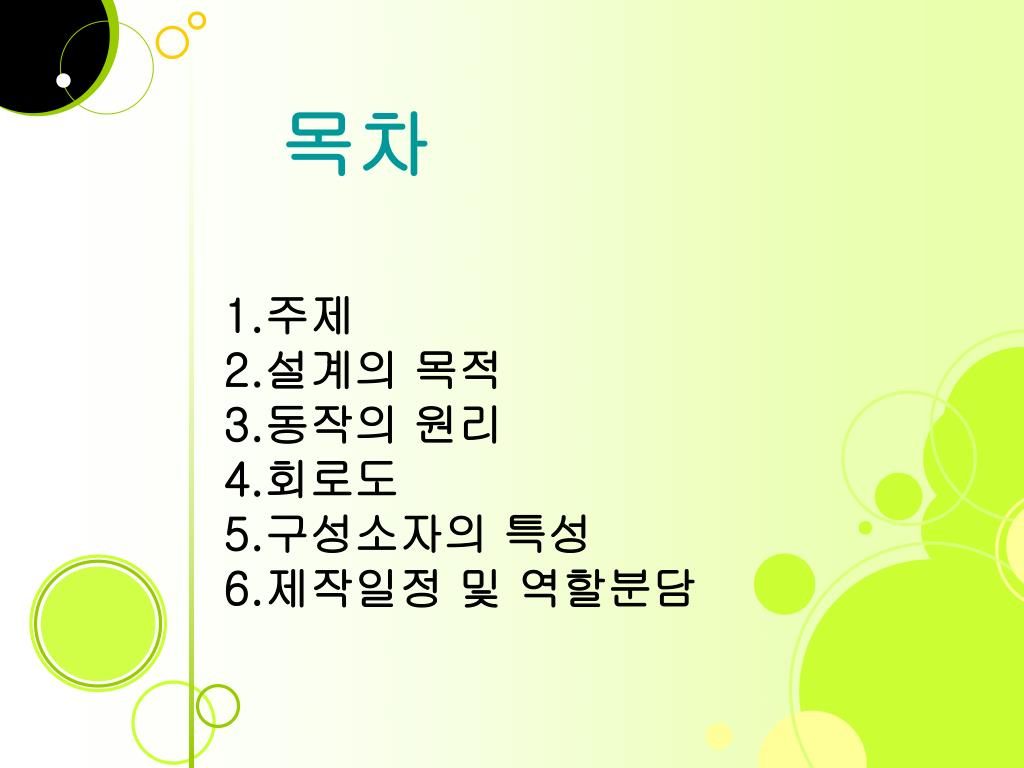

목차 • 주제 • 설계의 목적 • 동작의 원리 • 회로도 • 구성소자의 특성 • 제작일정 및 역할분담
*주제 레이저를 이용한 침입경보기

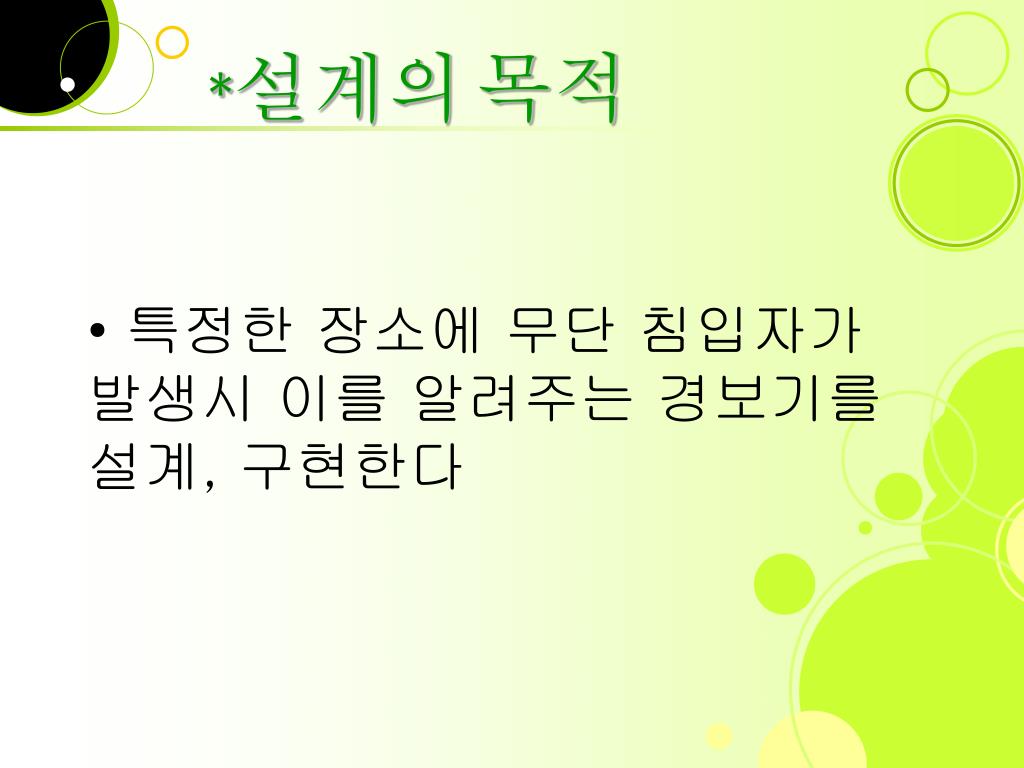

*설계의 목적 • 특정한 장소에 무단 침입자가 • 발생시 이를 알려주는 경보기를 • 설계, 구현한다

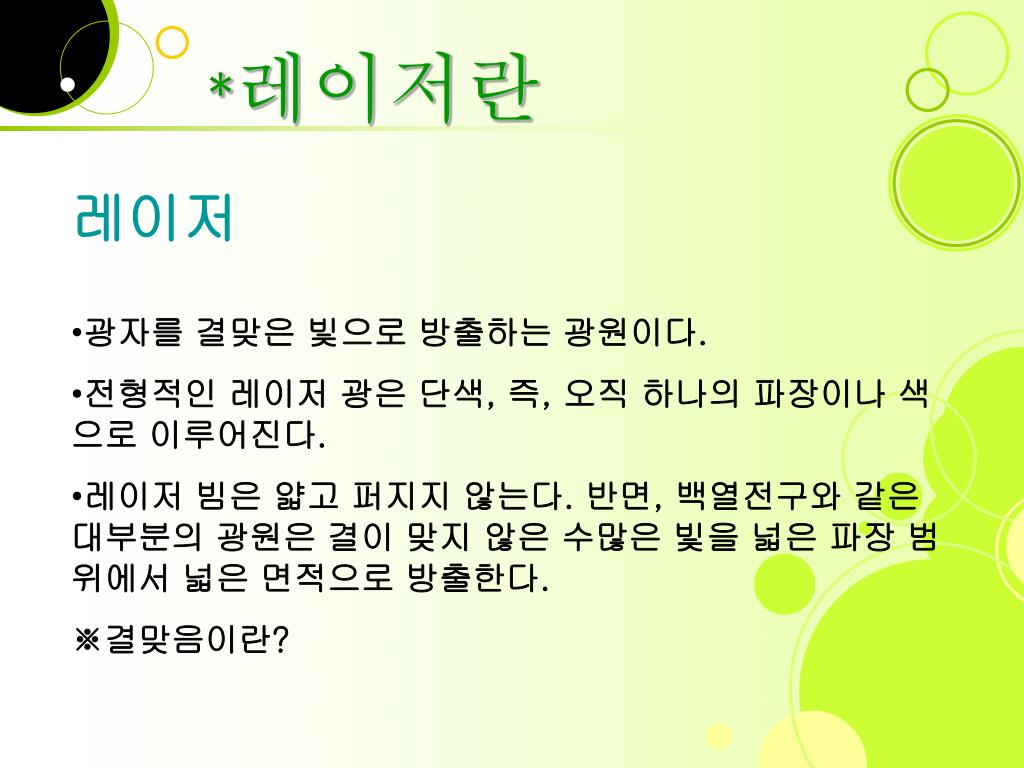

*레이저란 • 레이저 • 광자를 결맞은 빛으로 방출하는 광원이다. • 전형적인 레이저 광은 단색, 즉, 오직 하나의 파장이나 색 으로 이루어진다. • 레이저 빔은 얇고 퍼지지 않는다. 반면, 백열전구와 같은 대부분의 광원은 결이 맞지 않은 수많은 빛을 넓은 파장 범위에서 넓은 면적으로 방출한다. • ※결맞음이란?

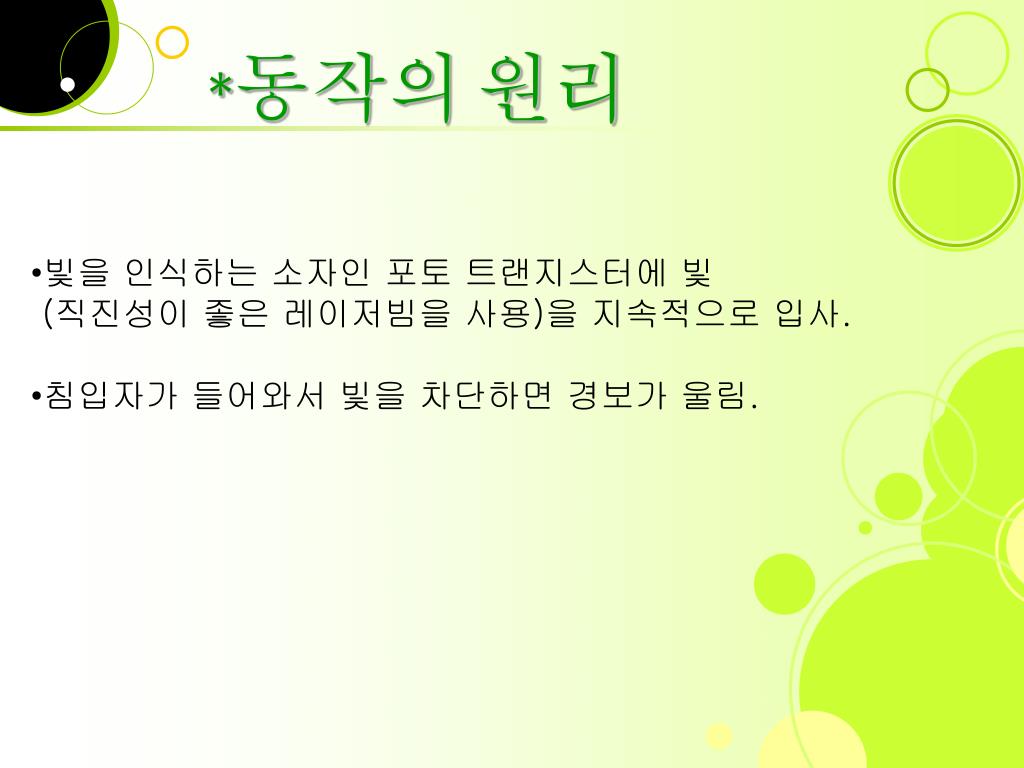

*동작의 원리 • 빛을 인식하는 소자인 포토 트랜지스터에 빛 • (직진성이 좋은 레이저빔을 사용)을 지속적으로 입사. • 침입자가 들어와서 빛을 차단하면 경보가 울림.

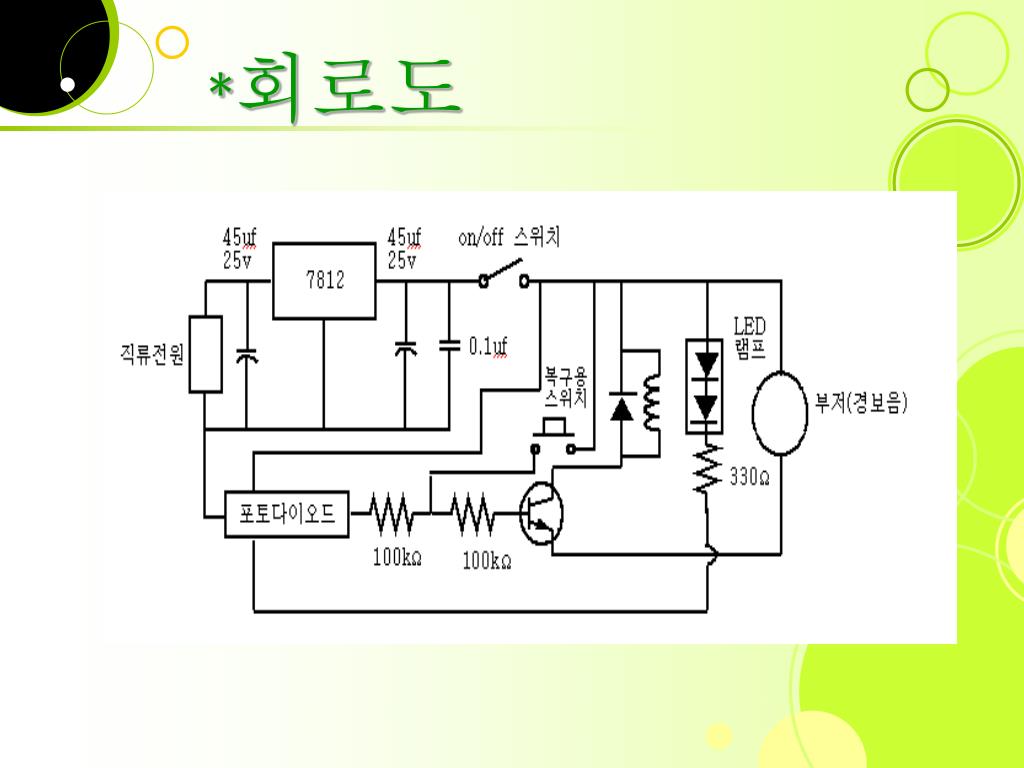

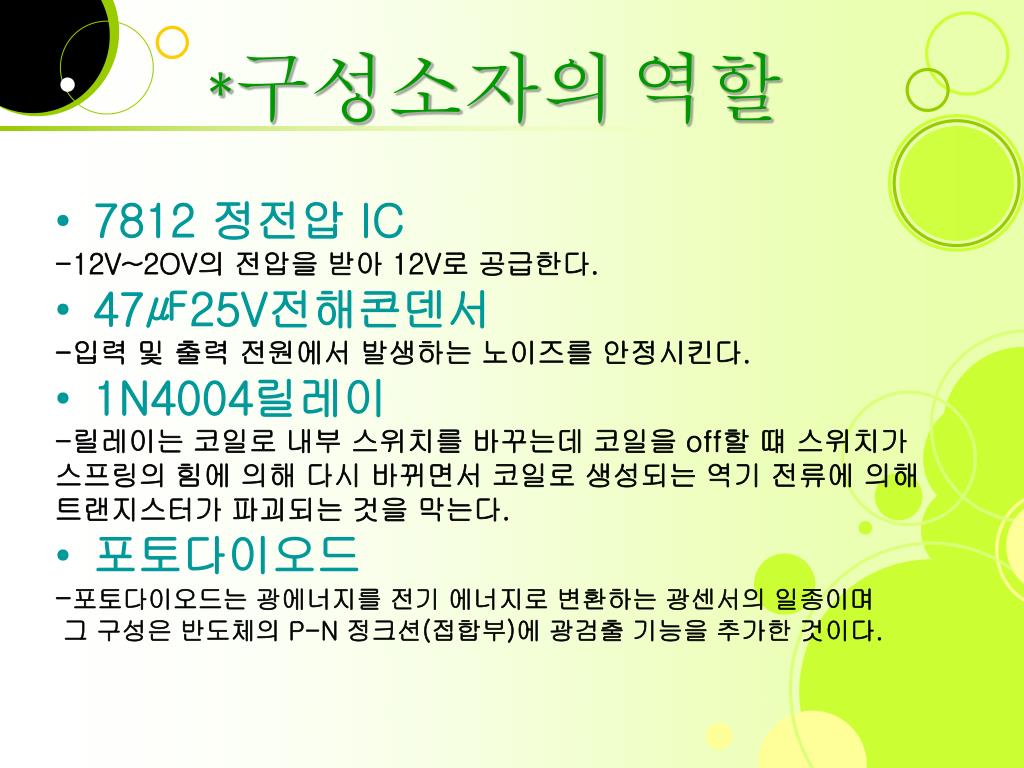

*구성소자의 역할 • 7812 정전압 IC • -12V~2OV의 전압을 받아 12V로 공급한다. • 47㎌25V전해콘덴서 • -입력 및 출력 전원에서 발생하는 노이즈를 안정시킨다. • 1N4004릴레이 • -릴레이는 코일로 내부 스위치를 바꾸는데 코일을 off할 떄 스위치가 • 스프링의 힘에 의해 다시 바뀌면서 코일로 생성되는 역기 전류에 의해 • 트랜지스터가 파괴되는 것을 막는다. • 포토다이오드 • -포토다이오드는 광에너지를 전기 에너지로 변환하는 광센서의 일종이며 • 그 구성은 반도체의 P-N 정크션(접합부)에 광검출 기능을 추가한 것이다.

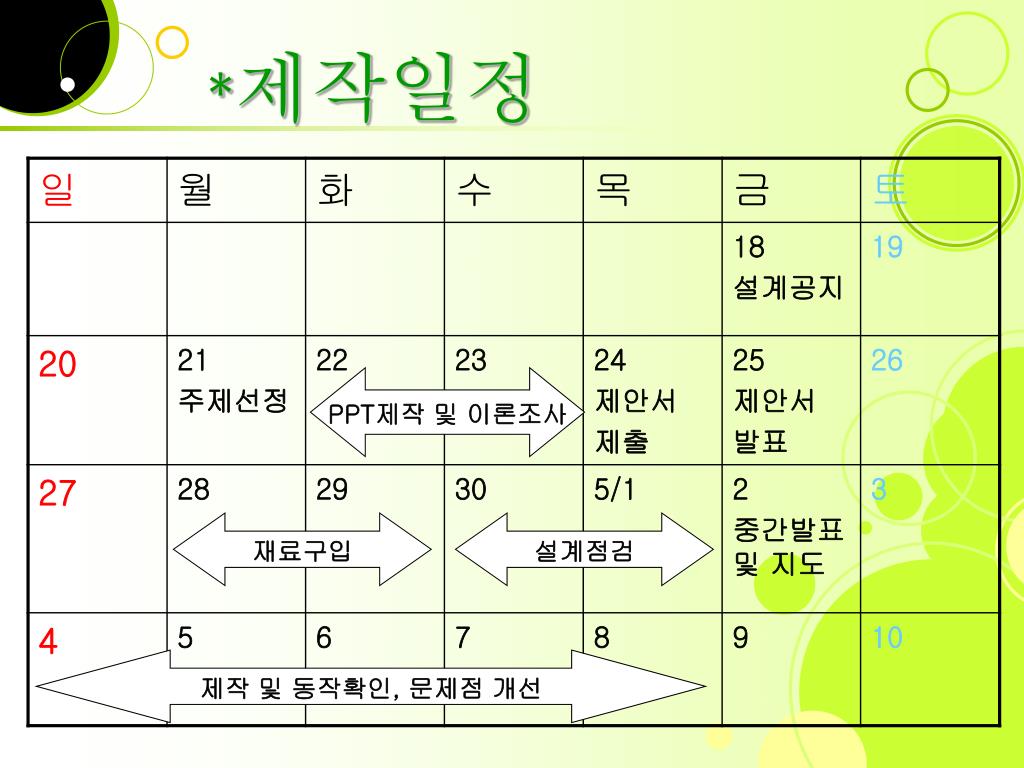

*제작일정 PPT제작 및 이론조사 재료구입 설계점검 제작 및 동작확인, 문제점 개선

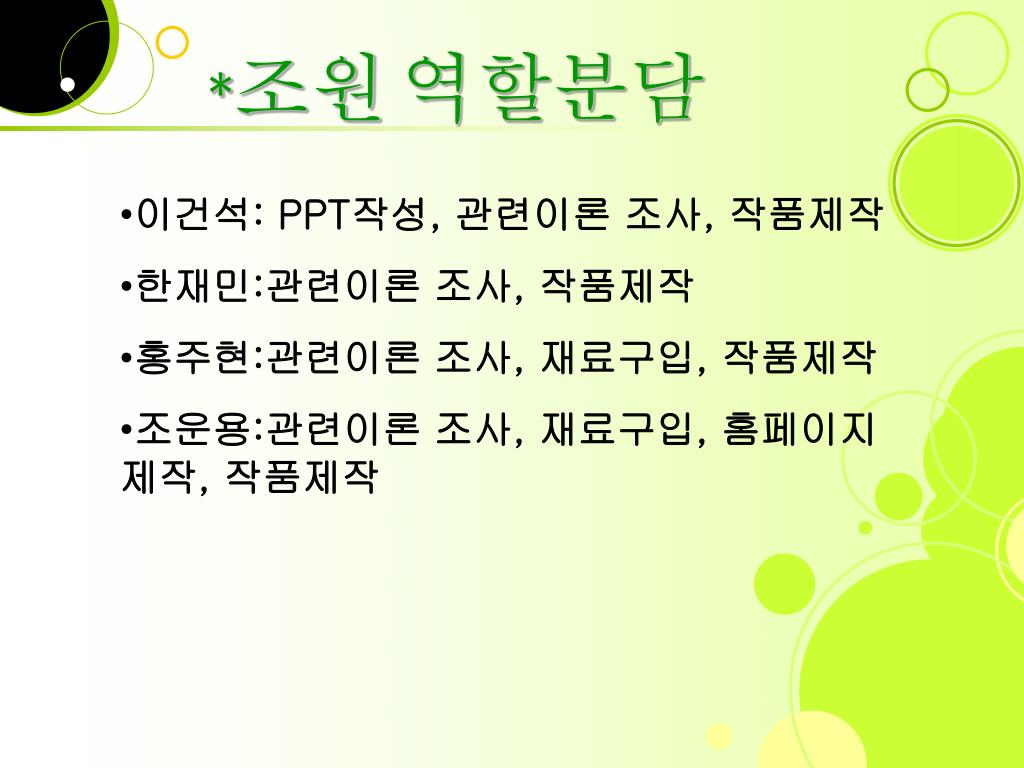

*조원 역할분담 • 이건석: PPT작성, 관련이론 조사, 작품제작 • 한재민:관련이론 조사, 작품제작 • 홍주현:관련이론 조사, 재료구입, 작품제작 • 조운용:관련이론 조사, 재료구입, 홈페이지 제작, 작품제작
