Sistema de Posicionamiento Global (GPS)

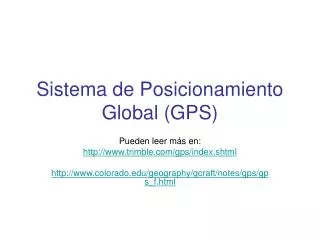

1. Sistema de Posicionamiento Global (GPS) Pueden leer más en: http://www.trimble.com/gps/index.shtml http://www.colorado.edu/geography/gcraft/notes/gps/gps_f.html

2. Sistema de posicionamiento global (GPS) • Un sistema de navegación por satélites • Fue establecido por el Departamento de Defensa de EU

3. Navegación

4. Consiste de: • Una constelación de satélites • Un sistema de control terrestre • Los usuarios

5. Constelación de satélites http://www.n2yo.com/?k=20

6. GPS Satellites Name: NAVSTARManufacturer: Rockwell International Altitude: 10,900 nautical miles Weight: 1900 lbs (in orbit)Size: 17 ft with solar panels extended Orbital Period: 12 hours Orbital Plane: 55 degrees to equitorial planePlanned Lifespan: 7.5 years Current constellation: 24 Block II production satellites

7. Consiste de: • Una constelación de satélites • Un sistema de control terrestre • Los usuarios

8. Estaciones de control

9. Control terrestre y usuarios

10. Util para: • Determinar coordenadas de un lugar • Navegar hasta o desde un lugar • Coleccionar atributos de un lugar

11. Determinación de coordenadas: trilateración

13. Medidas de distancia • Cada satélite envía una señal con características particulares que la distinguen: • Las distancias se miden por el tiempo que le toma a la señal llegar al recibidor.

17. Util para: • Determinar coordenadas de un lugar • Navegar hasta o desde un lugar • Coleccionar atributos de un lugar

18. Precisión de las coordenadas:fuentes de error • Ruido (“noise”) • Sesgo (“bias”) • Metidas de pata (“blunder”)

20. Precisión de las coordenadas:fuentes de error • Disponibilidad selectiva (dilución deliberada de la señal; eliminada en el año 2000) • Posición de los satélites con relación al receptor • Interferencias: multipaso, dosel, atmósfera, edificios, topografía • Errores humanos

21. Precisión de las coordenadas:fuentes de error • Disponibilidad selectiva (dilución deliberada de la señal; eliminada en 2000) • Posición de los satélites con relación al receptor (índice GDOP = geometric dilution of position) • Interferencias: multipaso, dosel, atmósfera, edificios, topografía • Errores humanos

22. Menos preciso

23. Más preciso

24. Precisión de las coordenadas:fuentes de error • Disponibilidad selectiva (dilución deliberada de la señal; eliminada en 2000) • Posición de los satélites con relación al receptor (GDOP = geometric dilution of position) • Interferencias: atmósfera, multipaso, dosel, edificios, topografía • Errores humanos

26. Interferencia: bloqueo de señal y multipaso

27. Precisión de las coordenadas:fuentes de error • Disponibilidad selectiva (dilución deliberada de la señal; eliminada en 2000) • Posición de los satélites con relación al receptor (GDOP = geometric dilution of position) • Interferencias: multipaso, dosel, atmósfera, edificios, topografía • Errores humanos

28. Errores humanos • Entre los más importantes está el equivocarse al configurar el equipo. • Sistema de coordenadas • Datum

29. Desplazamientos de localización en 3 tipos de proyección

30. Desplazamientos de localización de varios datums

31. Precauciones para evitar metidas de pata • Si va a navegar obteniendo las coordenadas de un mapa: • configure el recibidor de GPS en el mismo sistema de coordenadas del mapa antes de entrar las coordenadas • Si va a obtener las coordenadas en el campo con un recibidor de GPS: • es preferible marcarlas directamente en la unidad. • si va a anotarlas en papel, anote tambien el sistema en que el recibidor está configurado al tomarlas.

32. Técnicas para mejorar la precisión • Premediación de coordenadas • Correcciones diferenciales: • Corrección instantánea (“real time”) • Corrección pos-procesada (“post-processed”)

33. Corrección diferencial

34. WAAS (“Wide Area Augmentation System”)

35. 100 metros: Precisión del sistema original con Disponibilidad Selectiva (“SA”).  • 15 metros: Precisión típica sin “SA”. • 3-5 metros: Precisión diferencial típica. • < 3 metros: Precisión WAAS típica.
