  1. CP.4 Traditional line and halftone photography Xi’an university of technology Prof. Dr.Cao Congjun

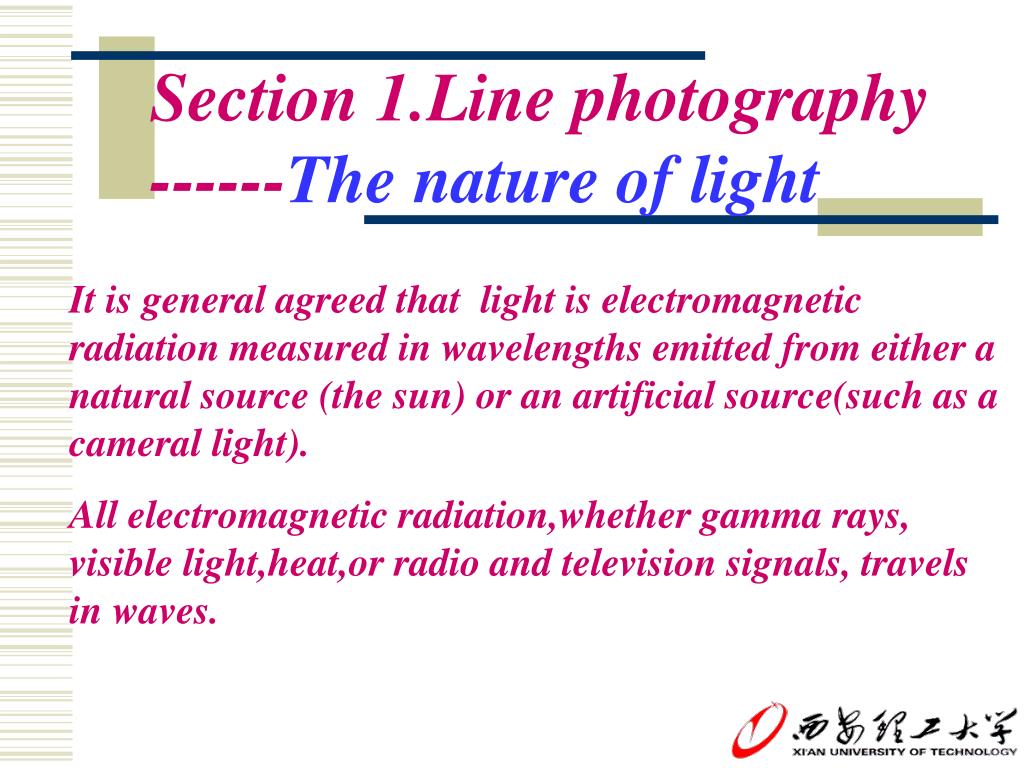

  2. Section 1.Line photography ------The nature of light It is general agreed that light is electromagnetic radiation measured in wavelengths emitted from either a natural source (the sun) or an artificial source(such as a cameral light). All electromagnetic radiation,whether gamma rays, visible light,heat,or radio and television signals, travels in waves.

  3. Figure.dispersive action Light waves are general measured in millimicrons(毫微米)or in nanometers(纳米).

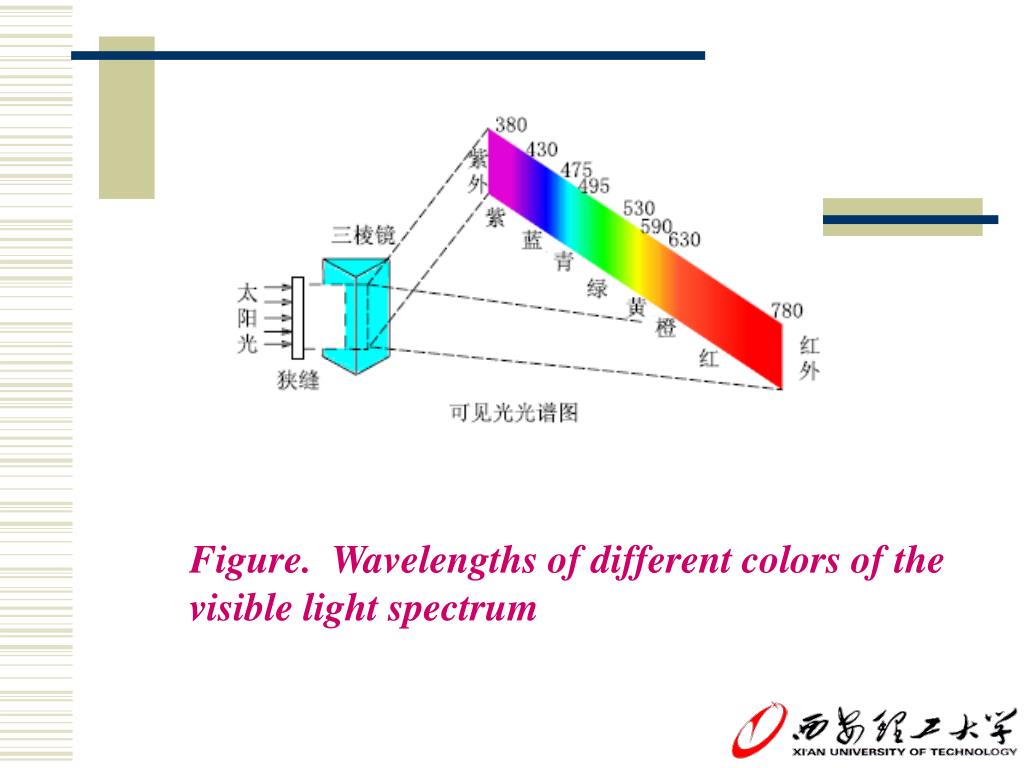

  4. Figure. Wavelengths of different colors of the visible light spectrum

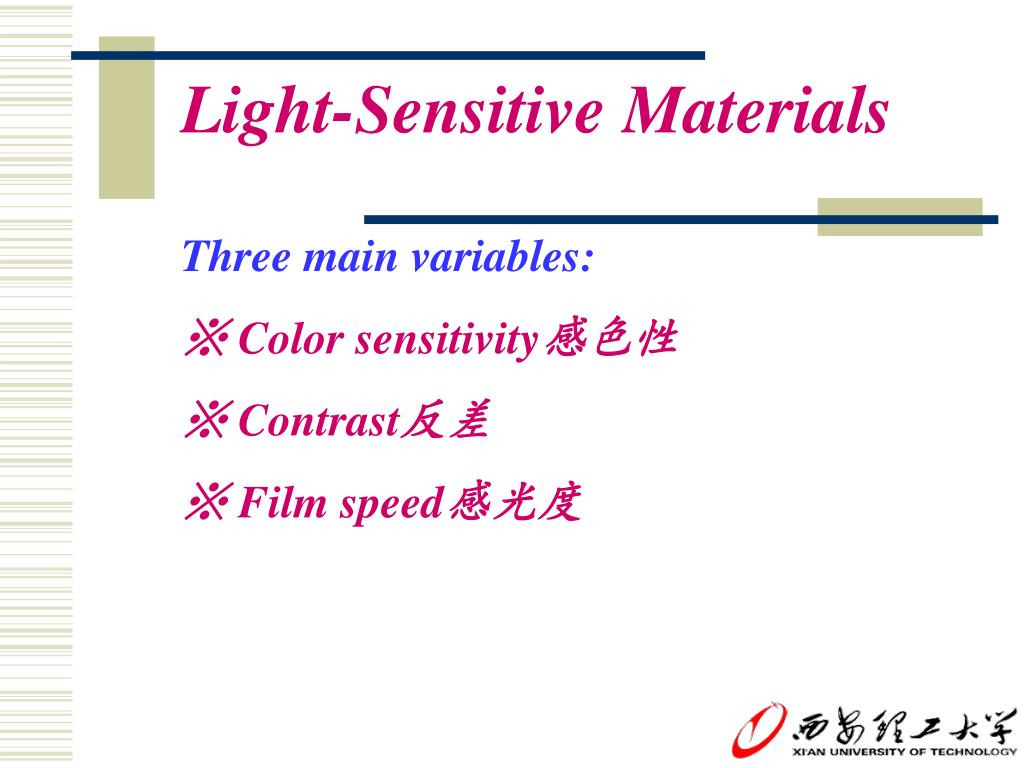

  5. Light-Sensitive Materials Three main variables: ※ Color sensitivity感色性 ※ Contrast反差 ※ Film speed感光度

  6. Color sensitivity感色性 色盲片 Blue sensitive materials:is color blind, react to only blue end of the spectrum. Orthochromatic materials:is not red sensitive,but sensitive to all other portions. Panchromatic materials:is sensitive to all visible colors and as sensitive as human eyes. 正色片 全色片

  7. Contrast 反差 Contrast is a term that describes the compression or expansion of the shades or tones of original copy on the film of plate. Contrast is described by a film’s characteristic curve of sensitometric curve. Film manufacturers provide characteristic curves for each of their films.

  8. 反转部 肩部(过度)Shoulder 线性部分 (正确) Straight-line portion 灰雾 趾部(不足)Toe Figure.Examples of a film’s characteristic curve 曝光量通常用H表示,特性曲线的横标就是lgH,所以H-D曲线实际是一语双关,既是指Hurter-Driffield曲线,也可以理解为曝光量(H)—密度(D)曲线。

  9. Kodak T-MAX 100不同显影时间的特性曲线 Kodak Royal Gold 100特性曲线(彩色负片) Kodak E100S特性曲线(彩色反转片)

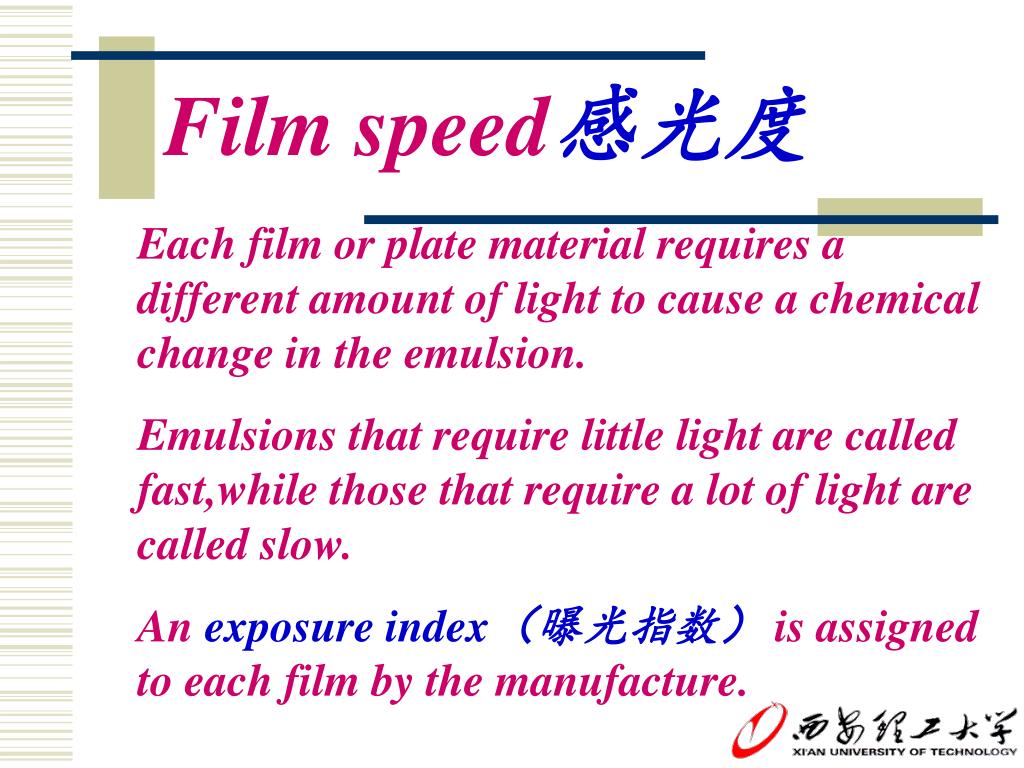

  10. Film speed感光度 Each film or plate material requires a different amount of light to cause a chemical change in the emulsion. Emulsions that require little light are called fast,while those that require a lot of light are called slow. An exposure index(曝光指数)is assigned to each film by the manufacture.

  11. Film Emulsions(感光乳剂) All photographic films use some type of light-sensitive material called an emulsion to record an image. The characteritics of the light sensitive emulsion,as well as the quantity and type of light reaching that emulsion,determine the sort of image recorded on the film. Component:AgBr,AgI and AgCl.

  12. 保护层:防止乳剂层被刮伤 乳剂层:银盐 + 动物胶 + 色素 见光发生化学反应 片基:支持体 若为玻璃则称为干版 ……涤纶………胶片(软片) ……纸…………相纸 底涂层 防光晕层:含有吸光染料,防止 因银盐颗粒闪射和片基反 射形成的光晕,即不该曝 光部位的微量曝光 Film Structure P65 Soluble protective overcoating Emulsion CarrierBase Back coating Antihalation back

  13. Typical thickness of Film component : Protective layer approximately 2 µm, Silver halide emulsion approximately 20 µm, Carrier base approximately 150 µm, Anti-halation backing approximately 20µm.

  14. 制版照相 Process Camera Fundamentals

  15. Line photography:process~,reprodution~, or high-contrast ~ Process camera:Provide four services: A place to mount the light-sensitive film and the original image. A means of focusing an image on the film. A system to enlarge or reduce the original image on the film. A system to control the amount of light that reaches the film emulsion.

  16. 孔径Aperture就是由可变光圈Diaphragm(叶片组)在镜头中央产生的圆孔如下图所示。镜头孔径的大小可以用一个诸如f/1.2、f/8、f/16…的数字来表示,称之为f值。孔径Aperture就是由可变光圈Diaphragm(叶片组)在镜头中央产生的圆孔如下图所示。镜头孔径的大小可以用一个诸如f/1.2、f/8、f/16…的数字来表示,称之为f值。 f值越小,镜头的圆孔越大。 F/stop number=focal length/diameter of the aperture

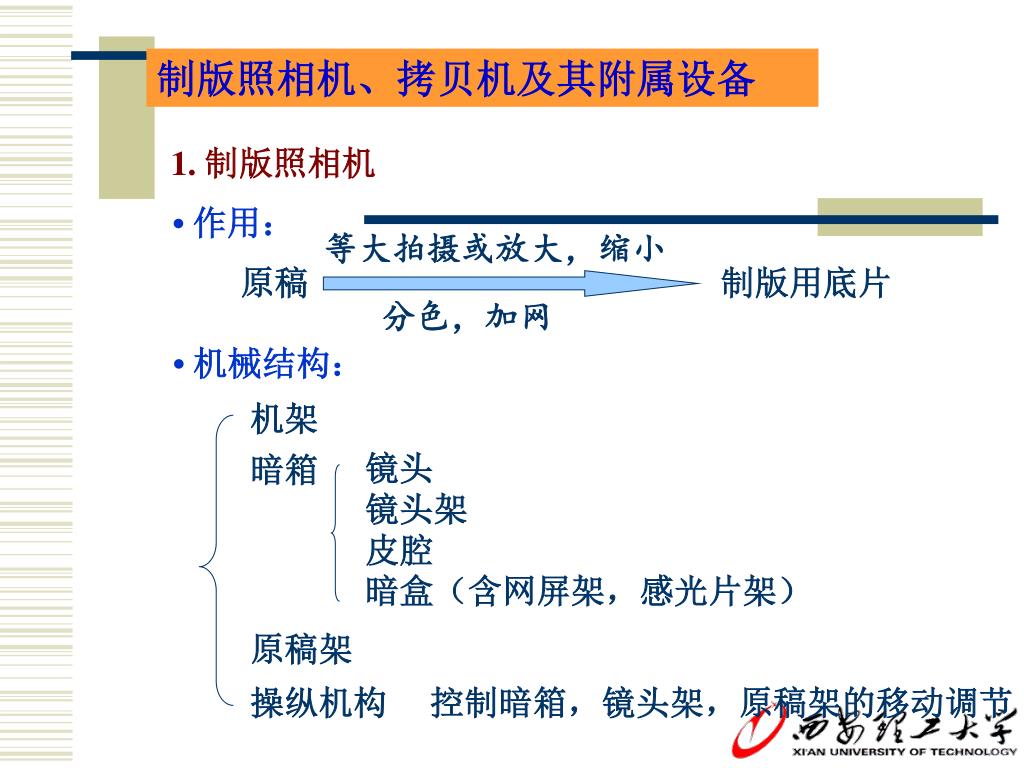

  17. 等大拍摄或放大,缩小 原稿 制版用底片 分色,加网 机架 暗箱 镜头 镜头架 皮腔 暗盒(含网屏架,感光片架) 原稿架 操纵机构 控制暗箱,镜头架,原稿架的移动调节 制版照相机、拷贝机及其附属设备 1. 制版照相机 • 作用: • 机械结构:

  18. 感光片 Film 网屏Screen 原稿Original 光源Light source 暗盒 皮腔 镜头架 镜头Lens 原稿架 Copyboard 基架 P69 Figure 4.11 Filmboard 滤色片Film 操纵机构 暗箱

  19. 卧式Horizontal 机架水平在上 吊式 机架水平在下 立式Vertical 机架垂直于地面 • Process Camera’ Classification种类: 按结构形式分类 P69

  20. 包括球面像差,慧型像差,像散, 像场弯曲,畸变差,色差 2. 制版镜头 • 用途:使底片曝光得到原稿影象的精密光学系统。 • 构成:多片凹凸透镜(用特种光学玻璃制造)组合而成 • 要求:A. 必须是消除了六种像差的复消色差镜头 B. 精度高,成像清晰,分辨力高,可进行分色 C. 焦距与成像最大尺寸相适应 (f = 最大尺寸对角线) • 光圈:结合快门时间控制暴光量大小 有插入式和虹彩式 相对孔径 = 有效孔径 / f

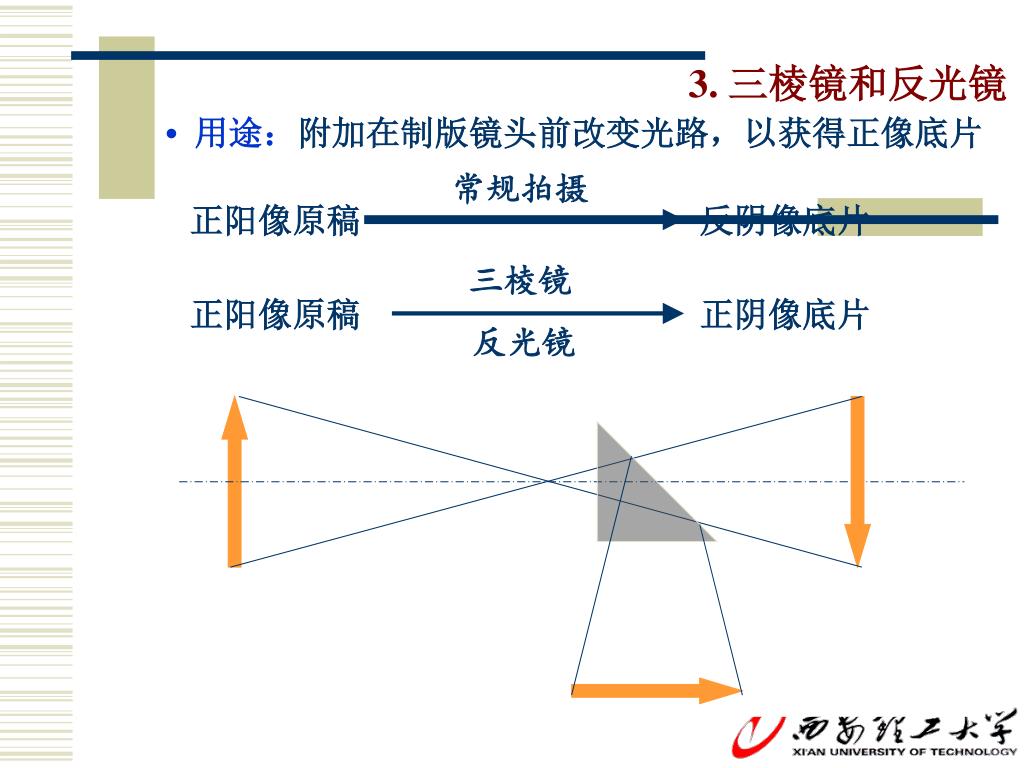

  21. 常规拍摄 反阴像底片 三棱镜 正阴像底片 反光镜 3. 三棱镜和反光镜 • 用途:附加在制版镜头前改变光路,以获得正像底片 正阳像原稿 正阳像原稿

  22. 4. 滤色片 : 对不同波长的光具有选择性吸收和透过的 有色光学器件 • 用途:照像时加在镜头前,使一部分光通过的同时, 又吸收或限制另一部分光的通过,达到选择性 的感光效果。用于进行彩稿的分色照像。 入射光 滤色片 透射光 • 种类: 分色滤色片 红,绿,蓝,黄 补色滤色片 黄,品,青

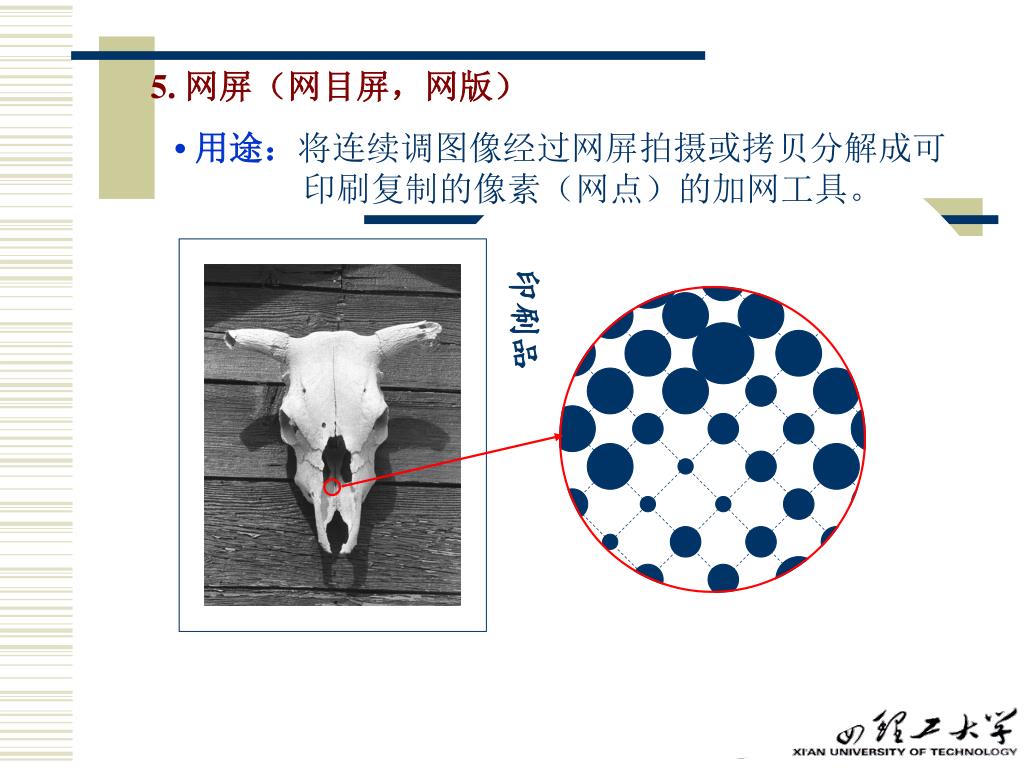

  23. 印刷品 5. 网屏(网目屏,网版) • 用途:将连续调图像经过网屏拍摄或拷贝分解成可 印刷复制的像素(网点)的加网工具。

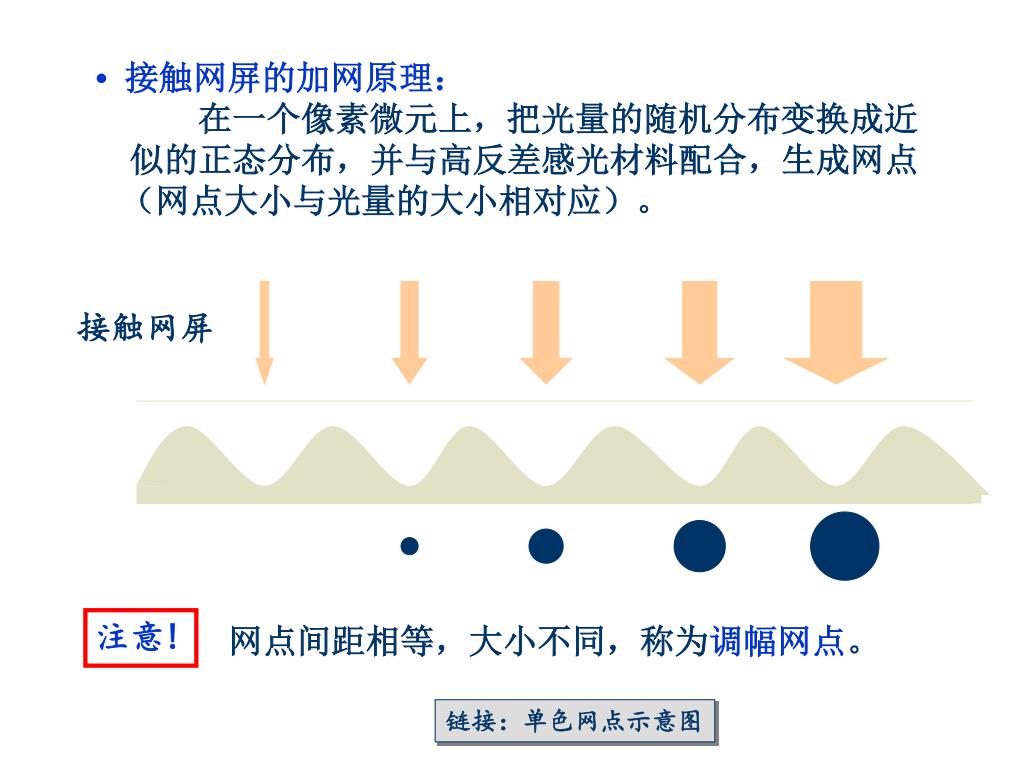

  24. • 接触网屏的加网原理: 在一个像素微元上,把光量的随机分布变换成近 似的正态分布,并与高反差感光材料配合,生成网点 (网点大小与光量的大小相对应)。 接触网屏 注意! 网点间距相等,大小不同,称为调幅网点。 链接:单色网点示意图

  25. 线数多则网线细,单位面积分解得到的网 点多,表现层次丰富。 如何选择网线数? 根据原稿类别,制版方法,承印物质量,印品用 途进行选择。 玻璃网屏(投影网屏) 软片网屏(接触网屏,晕状网屏) • 网屏线数:单位长度内刻画的网线数的多少。 line/cm 或 line/inch 常用网线数有:24,34,40,48,53,60,70,80 l/cm 相当于 60,85, 100, 120, 133, 150, 175, 200 l/inch • 种类:

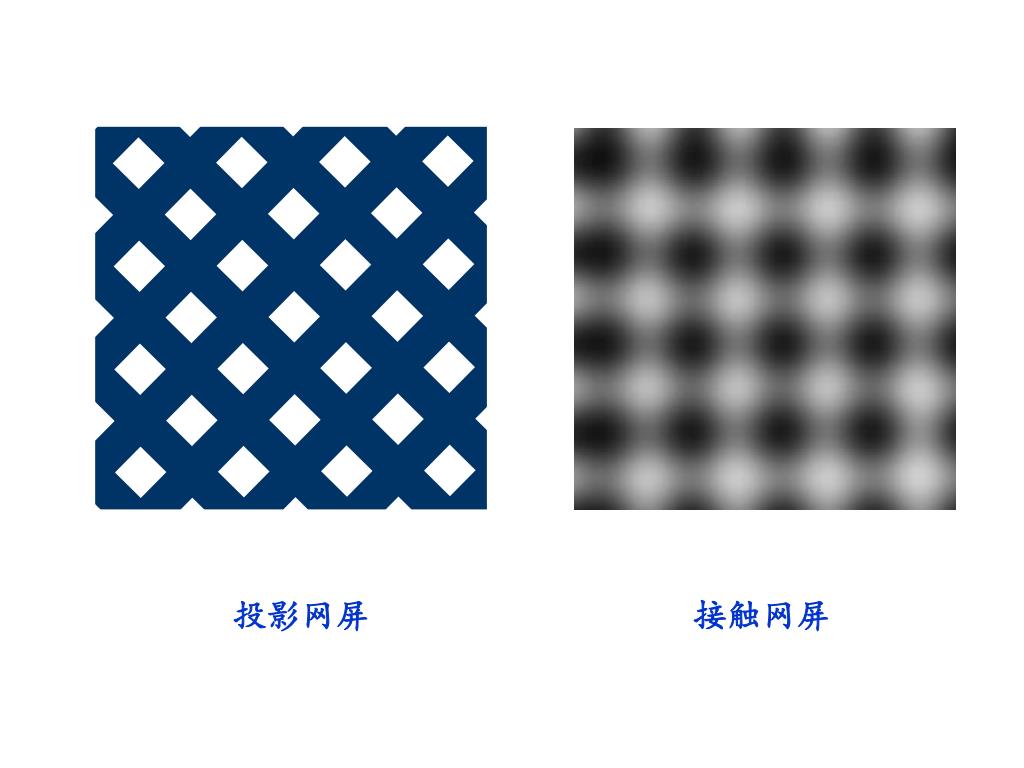

  26. 投影网屏 接触网屏

  27. 玻璃网屏 • 是由垂直相交的等宽的黑线和白线组成,这样在网屏上就存在许多个大小相等的透明小方孔,称之为网目孔。黑线或白线的多少表示加网线数的多少,通常用LPI来表示。根据小孔成像原理,当光线通过小孔时,则会形成中心光强大、边缘光强小的小亮点,在感光材料上曝光后,就形成了印刷网点。在使用玻璃网屏加网时,感光材料与网屏之间一定要有一定的距离,人们称这个距离为网距。

  28. 接触网屏 • 接触网屏是一种需要与感光材料紧密接触的网屏,与玻璃网屏不同的是接触网屏的透明小方格的透光能力有一定的变化,即中心透光能力强,四周的透光能力依次递减。由于原稿上表现出来的明暗差别,加之高反差的感光材料,从而也可形成大小不同的网点。

  29. 6. 光源:能发出一定波长范围电磁波的物体 制版照像均使用电光源 白炽灯,荧光灯,炭精灯,水银灯,脉冲氙灯, 石英卤素灯,金属卤素灯 使用最多 • 要求: a . 发光强度大,光效高; b . 光色接近太阳光谱,传色性能好; c . 光强,光谱成分稳定,照度均匀; d . 冷光源; e . 操作,调节,启动方便。 • 常用制版照像光源:

  30. 用途:各色胶片之间的快速精确定位,套准,拼图。 只用于照像制版和电分制版。 打孔定位器,定位销钉 • 组成: 7. 自动显影机 • 用途:与制版照像机,电子分色机,激光照排机 配 套使用,自动完成胶片的显影,定影,水洗 和干燥。 8. 打孔定位系统

  31. 9. Densitometers and Densitometry • 用途:用于测量原稿,胶片,印品密度的光学仪器。 光敏元件 光源 为什么用红、绿、蓝这三种滤色片? 测灰密度 测三色密度 10. 拷贝机 • 用途:复制底片 只能用于投射原稿和底片 不能进行缩放 472

  32. 彩色连续调原稿的分色加网照像工艺 滤色片

  33. 1. 间接分色加网:分色和加网照像分开进行,又称“二步 工序法”。 工艺方法: 网屏 分色阳图 印版 原稿 分色阴图 加网阴图 A. 印版 原稿 分色阴图 加网阳图 加网阴图 B. 印版 原稿 分色阴图 加网阳图 C. 分色阳图 印版 原稿 分色阴图 碳素纸 D. 滤色片 白线网屏 优点:修正机会多,置办效果易于控制 缺点:操作复杂,消耗感光片多,拷贝次数多使清晰度受损 问题:为什么不先加网后分色?

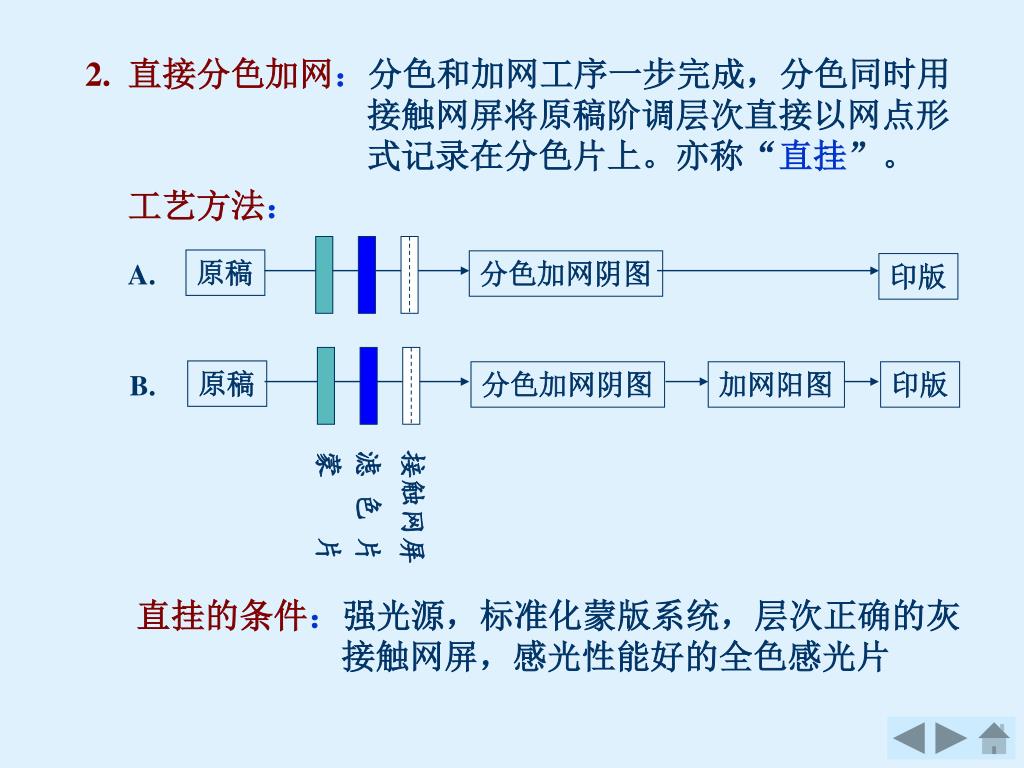

  34. 2. 直接分色加网:分色和加网工序一步完成,分色同时用 接触网屏将原稿阶调层次直接以网点形 式记录在分色片上。亦称“直挂”。 工艺方法: 原稿 分色加网阴图 A. 印版 原稿 分色加网阴图 加网阳图 印版 B. 蒙 片 滤 色 片 接触网屏 直挂的条件:强光源,标准化蒙版系统,层次正确的灰 接触网屏,感光性能好的全色感光片

  35. • 直挂曝光: 原稿 + 彩色蒙片 置于原稿架上 接触网屏 + 特硬全色片 置于感光版上 滤色片 置于光源前 注意 • 制作蒙片:用于纠正色差,压缩反差。 采用彩色蒙片,既纠正色差又纠正阶调,而且一张 蒙片可用于各个色版的分色。

  36. • 直挂阶调的控制:三次曝光 主曝光:通过网屏拍摄 基本确定层次再现情况 闪光曝光:光线通过网屏,不经过原稿和镜头 弱而均匀的全面曝光 延长暗调到中调的阶调,改善暗调再现 高光曝光:无网屏,光源经过原稿和镜头 提高高光部位的反差 优点:减少了翻拷次数,节省了材料,缩短了制版周期, 提高了清晰度,工艺快速,简单,价廉。 缺点:层次再现不如间接法好,尤其暗调再现性差。

  37. 黑版的生成 • 为什么要制作黑板 三原色油墨不理想,三色在暗调部分颜色再现效果不佳。 • 黑版的产生 用黑墨取代由相应的CMY三色油墨叠印形成的复合中性灰。 • 黑版的种类 短调黑板:作用于暗调部分 底色去除黑版:……..中调和暗调 非彩色结构黑版:将有复合三色灰的部分全部用黑 墨替代。 • 黑版的产生:加黄滤色片或交换使用RGB滤色片。

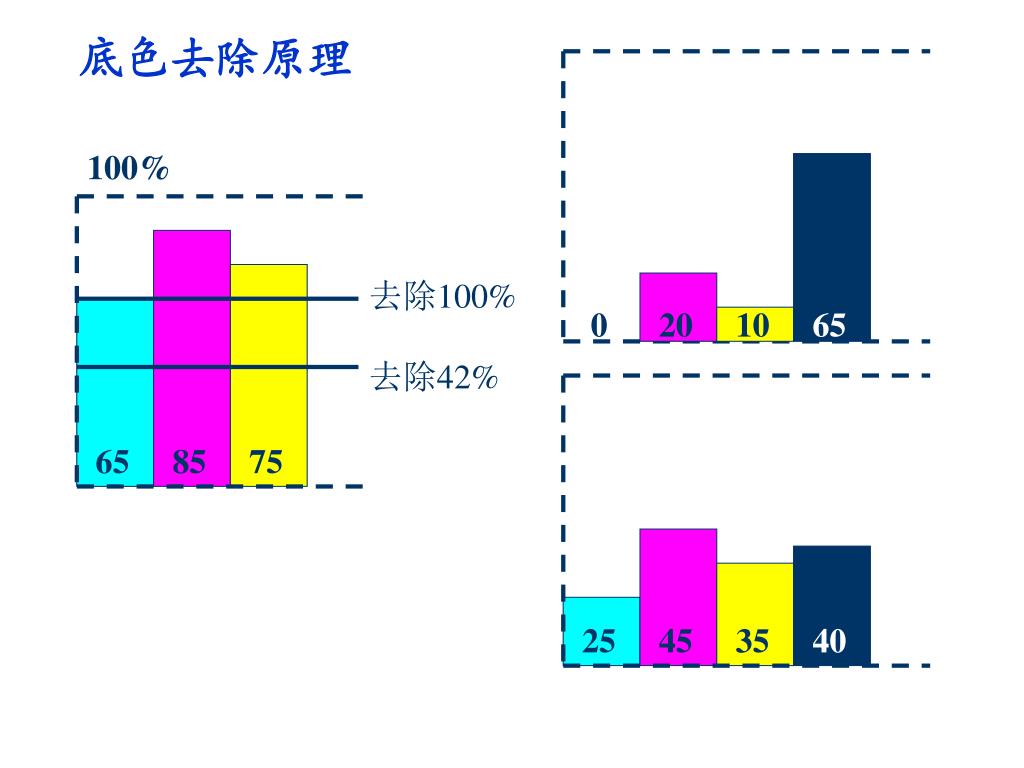

  38. 去除100% 0 20 10 65 去除42% 25 45 35 40 底色去除原理 100% 65 85 75

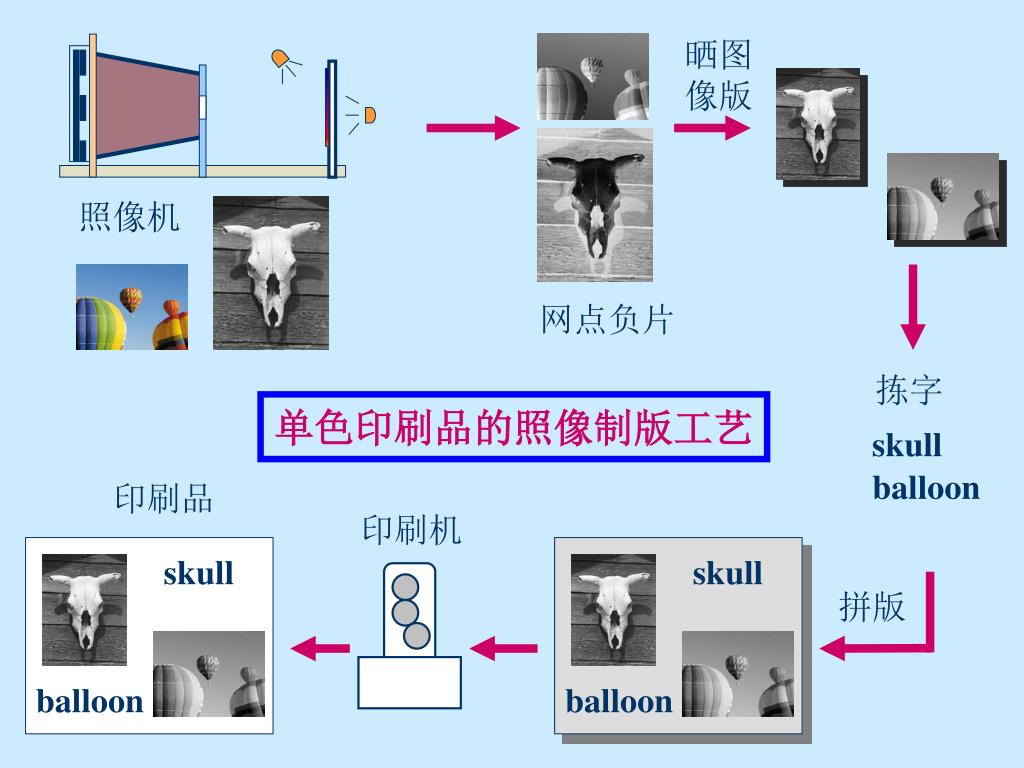

  39. 晒图 像版 照像机 网点负片 拣字 单色印刷品的照像制版工艺 skull balloon 印刷品 印刷机 skull skull 拼版 balloon balloon

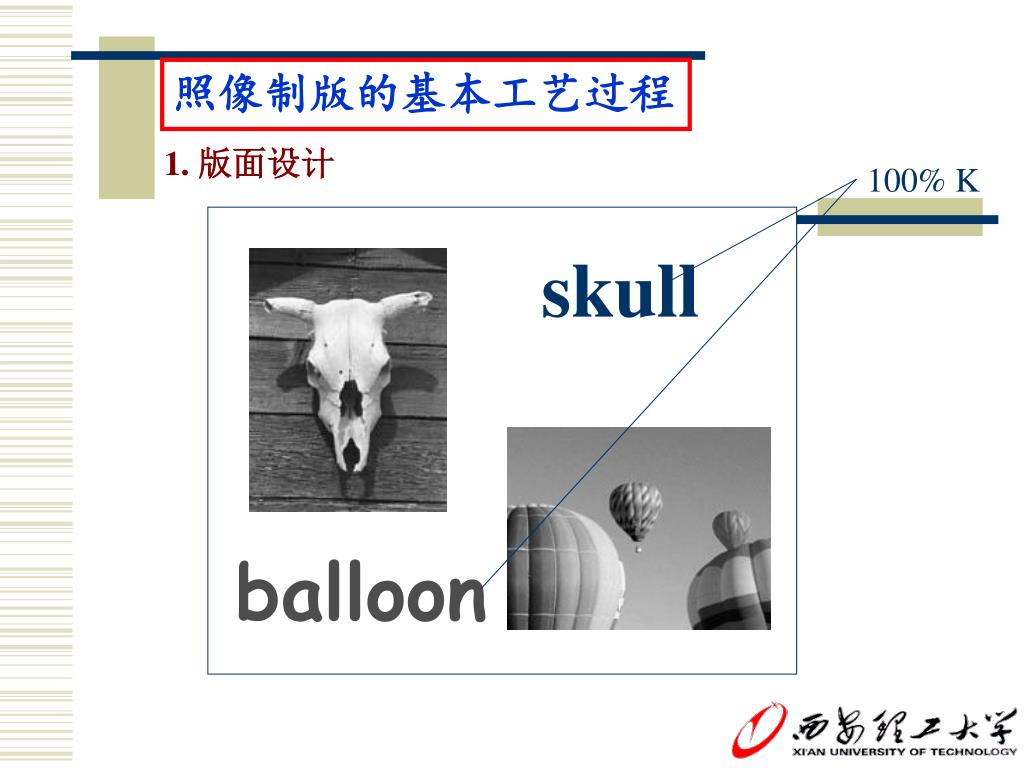

  40. 照像制版的基本工艺过程 1. 版面设计 100% K skull balloon

  41. 2. 画版式 100% K 图:skull 图:balloon

  42. 3. 对图像原稿进行加网照像,得到半色调网点阴片,再晒 图像版

  43. skull balloon 4. 文字进行拣字 skull 5. 拼版 balloon

  44. 6. 印刷 skull balloon

  45. Automatic Film processing

  46. Section 2:Halftone Photography Terms: Density: Tone and Contrast:

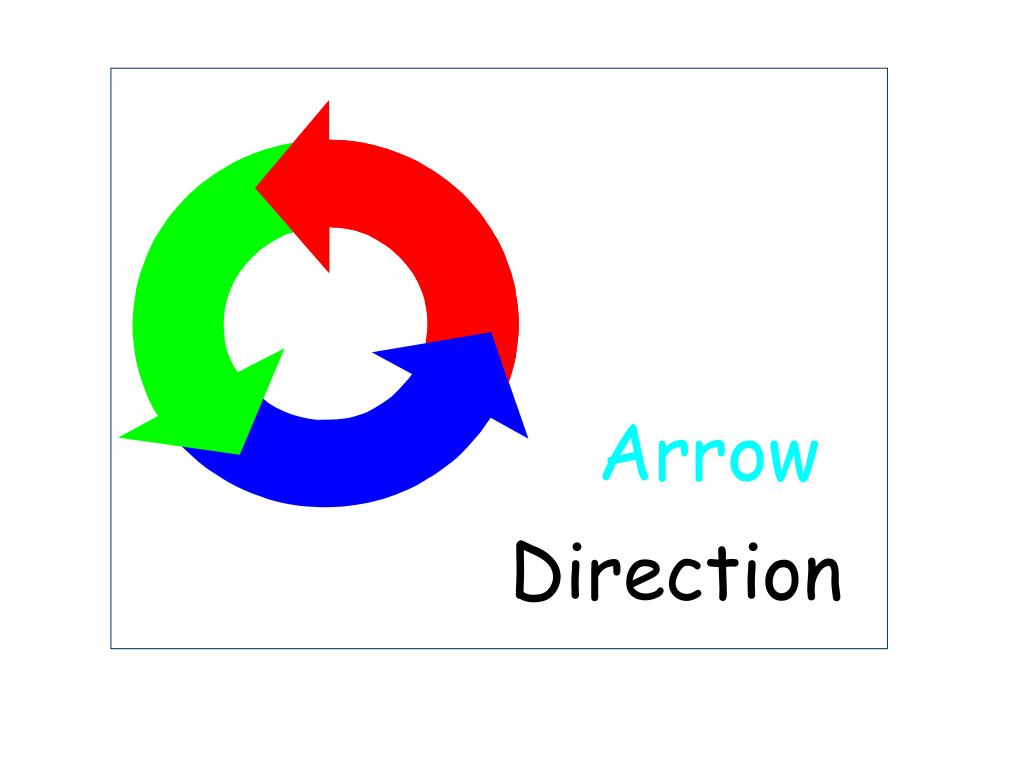

  47. Arrow Direction

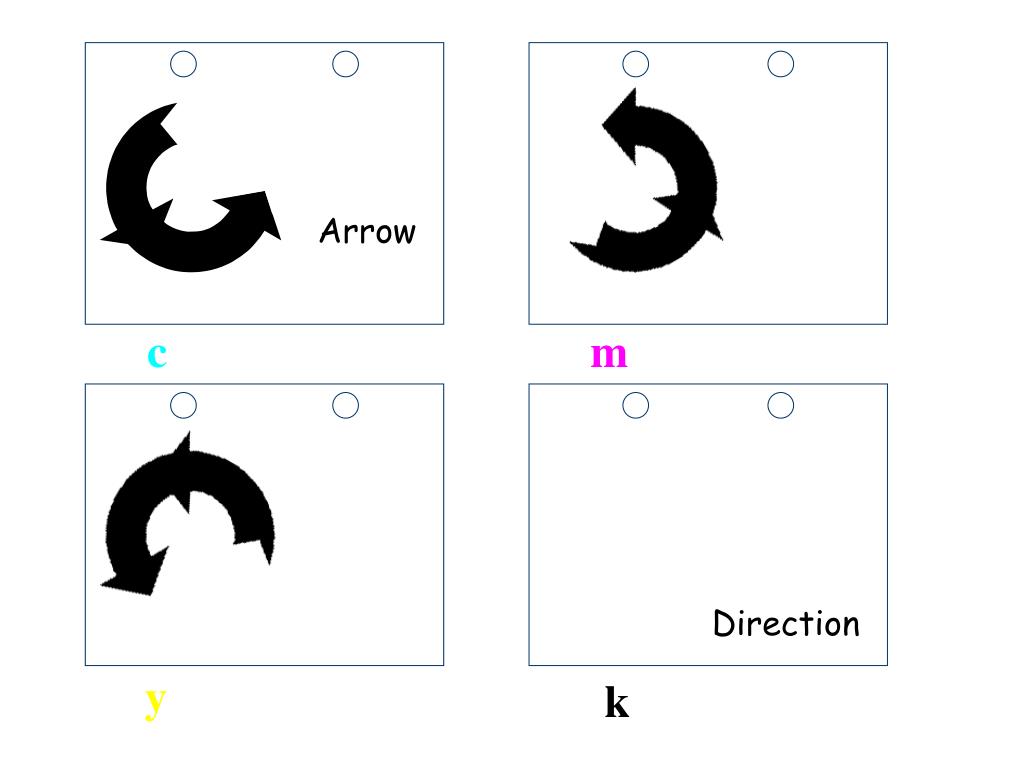

  48. Arrow c m Direction y k

  49. §4.2 Halftone Photography
