Presentation Transcript

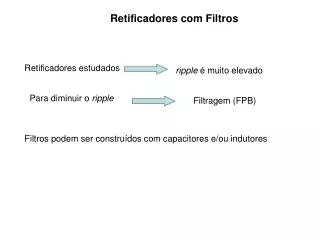

  1. Retificadores com Filtros Retificadores estudados ripple é muito elevado Para diminuir o ripple Filtragem (FPB) Filtros podem ser construídos com capacitores e/ou indutores

  2. Retificador de Meia onda com Filtro Capacitivo Capacitor de filtro

  3. R.C <<<<< RL.C R resistências direta do diodo + resistência do enrolamento do secundário A frequencia da ondulação é 60Hz A filtragem é melhor se a frequencia da ondulação for alta Por isso circuitos de onda completa são melhores póis a frequencia da ondulação é 120Hz

  4. Retificador de Onda Completa com Filtro Capacitivo

  5. C se carrega quando um dos diodos (D1 ou D2) conduz durante o intervalo de tempo T2 Descarrega através de RL durante o intervalo T1 Simplificação: A tensão de ripple é aproximadamente triangular Carga adquirida no intervalo de tempo T2 é igual a quantidade de carga perdida no intervalo T1

  6. A quantidade de carga adquirida = Vrpp x C, A quantidade de carga perdida = ICC x T1 Simplificação: Conclusão: O ripple pode ser diminuído se C ou RL aumentarem Como a corrente consumida, RL, é fixa, então..........................................

  7. Problema de aumentar C Meia Onda e C=200uF

  8. Meia Onda e C=100uF O pico da corrente na carga é mais que o dobro, quando C dobra de valor

  9. Onda Completa e C=200uF

  10. Onda Completa e C=100uF

  11. Circuitos Grampeadores São circuitos que adicionam um nível CC a uma tensão alternada, são também chamados de restauradores de nível CC Grampeador Negativo sem Polarização É adicionado um valor médio de aproximadamente –Vp à senoide. O capacitor se carrega até Vp – 0,7V ou Vp se Vp>>> 0,7V

  12. Forma de Onda da Tensão na Carga

  13. Grampeador Positivo sem Polarização É adicionado um valor médio de aproximadamente Vp à senoide.

  14. Grampeador Negativo com Polarização Se for colocado uma bateria em serie com o diodo o circuito passa a ser polarizado deslocando para cima ou para baixo, dependendo da polaridade da bateria,a senoide

  15. Multiplicadores de Tensão São circuitos que permitem que sejam obtidas tensões CC múltiplos da tensão de pico de entrada (Vep). Dobrador de tensão

  16. Por exemplo: Vp=20V e considerando a queda de tensão nos diodo. C1 se carrega com 19,3V e portanto a tensão no ponto A será: VA= ve + 19,3V = 20senw.t +19,3 C2 se carregará com 20 + 19,3 - 0,7=38,4V

  17. Triplicador C1 se carrega com aproximadamente Vp através de D1 C2 se carrega com aproximadamente 2.Vp através de D2 C3 se carrega com aproximadamente Vp através de D3 A tensão Vs será aproximadamente 3.Vp

  18. Limitadores São circuitos usados para limitar a tensão entre dois limites protegendo o circuito de excessos de tensão Se Ve for maior que -0,7V D não conduz e Vs=Ve Se Ve for menor que – 0,7V D conduz e a saída fica limitada em -0,7V

  19. curva característica de transferência É o gráfico que relaciona a saída com a entrada - VSxVe

  20. Desenhar a característica de transferência do circuito Se ve > 4,7V D conduz e a saída fica limitada em Se ve < 4,7V D não conduz e a Vs=Ve

  21. Ve=10Vp senoidal, desenhe o gráfico da tensão na saída

  22. Exercício Para o circuito pedem-se: a) desenhe a curva de transferência (VSxVe) b ) desenhar a tensão na saída se a entrada for senoidal e de 10Vpico.

  23. Solução: a) Existem dois pontos de transição. O primeiro é em 2,3V e o segundo é 6,7V. Se a entrada for menor do que 2,3V o diodo D1 conduz e o diodo D2 corta, a saída será igual a 2,3V. Se Ve>2,3V e Vê< 6,7V os dois diodos estarão cortado, a saída será igual à entrada. Se Vê for maior do que 6,7V conduz D2, D1 corta e saída será igual a 6,7V.

  24. Diodo Emissor de Luz (LED) O diodo emissor de luz ou LED (Light-Emitting Diode) é essencialmente uma junção PN na qual existe uma abertura pela qual é emitida radiação luminosa quando a junção é polarizada diretamente A cor da radiação depende dos materiais usados:

  25. A polarização: consiste basicamente em estabelecer uma corrente, pois a luminosidade depende da intensidade da corrente O problema: tensão no LED pode variar de 1,5V a 2V para Circuito de Polarização Calcular R para que o LED acenda com 20mA. Adotar VLED=2V
