Filtros Universales. Filtros de 2º orden con un A.O . Resulta difícil su ajuste. Son sensibles a la no idealidad de sus componentes. Factor de calidad limitado. Filtros universales Proporcionan más de una respuesta. Sus parámetros (K, Q, fo) son más fáciles de ajustar.

yuri
Download Presentation

Filtros Universales

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

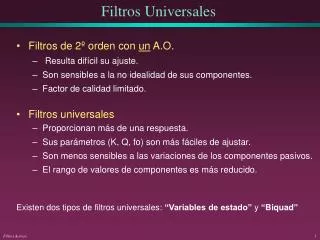

  1. Filtros Universales • Filtros de 2º orden con un A.O. • Resulta difícil su ajuste. • Son sensibles a la no idealidad de sus componentes. • Factor de calidad limitado. • Filtros universales • Proporcionan más de una respuesta. • Sus parámetros (K, Q, fo) son más fáciles de ajustar. • Son menos sensibles a las variaciones de los componentes pasivos. • El rango de valores de componentes es más reducido. Existen dos tipos de filtros universales:“Variables de estado” y“Biquad” Filtros Activos

  2. Filtro de Variables de Estado b  c 1/a Vi (3) (2) (1) Pasoalto Pasabanda Pasobajo Simulación analógica de una ecuación diferencial de 2º orden Se sintetiza con un sumador que suma los 3 sumandos de la ecuación y dos integradores que, a partir de d2v/dt2proporcionan dv/dt yv Filtros Activos

  3. Filtro de Variables de Estado 2 K ( j ) w = ( 1 ) F ( jw ) wo Pasoalto + + 2 1 2 a j ( j ) w w wo wo 2 K ( j ) 1 w = × ( 2 ) F ( jw ) wo Pasabanda + + 2 1 2 a j ( j ) j w w w wo wo wo K ( j ) 1 w = × ( 3 ) F ( jw ) wo Pasobajo + + 2 1 2 a j ( j ) j w w w wo wo wo Integrar en el dominio del tiempo equivale a dividir por jw. • Respuesta en cada salida: Filtros Activos

  4. Filtro de Variables de Estado 40dB/dec 20dB/dec G 20dB/dec 20dB/dec 40dB/dec 40dB/dec 40dB/dec G G G wo wo wo wo 40dB/dec 40dB/dec G G 40dB/dec 40dB/dec wo wo Filtros Activos

  5. Filtro Universal Integrado HP BP 12 13 8 7 14 VIN 2 R2 R1 VIN3 R C1 _ _ _ C2 3 LP + + + VIN2 1 R4 11 GND • El UAF42 posee la estructura vista anteriormente. Donde hay que colocar algunos componentes externos, de enlace entre etapas UAF42 Filtros Activos

  6. Configuración Inversora UAF42 RG RF1 RF2 VIN 12 13 8 7 14 2 R2 R1 R C1 C2 LP 3 1 Vout _ _ _ R4 RQ + + + 11 UAF42 HP BP R = R1 = R2 = R4 = 50k C=1nF Filtros Activos

  7. Configuración No Inversora UAF42 HP BP UAF42 RF1 RF2 12 13 8 7 14 R2 2 R1 R C1 RG LP Vin C2 3 Vout 1 R4 _ _ _ 11 + + + RQ Filtros Activos
