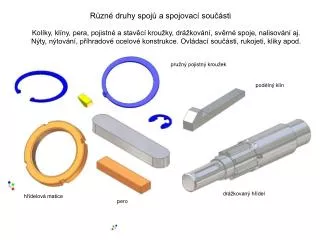

  1. Různé druhy spojů a spojovací součásti Kolíky, klíny, pera, pojistné a stavěcí kroužky, drážkování, svěrné spoje, nalisování aj.Nýty, nýtování, příhradové ocelové konstrukce. Ovládací součásti, rukojeti, kliky apod. pružný pojistný kroužek podélný klín drážkovaný hřídel hřídelová matice pero

  2. Spoje a spojovací součásti Různé druhy kolíků a hřebů Kolíky, hřeby, čepy, podložky, závlačky, pojistné kroužky, klíny podélné a příčné, drážkování, nýty, spoje pomocí deformací plastických i pružných (provedení pro spoje plechů, plastových souč., pružně uchycené ozuby aj.).

  3. Použití kolíků a hřebů

  4. Čepy a součásti pro jejich zajištění Čepy jsou určeny pro kyvné uchycení součástí – táhel, pák, vidlic aj. Pojistné kroužky, závlačky aj. Příklady použití čepů

  5. Vidlice a oka pro hydraulické a jiné mechanismy Kloubová ložiska slouží k odstranění stereostatické neurčitosti pro mechanismy na ne zcela tuhém rámu.

  6. Klíny a pera pro přenos krouticího momentu z hřídele na náboj (podélné) • pera těsná • pera výměnná • pera úsečová (Woodruffova) • klíny s nosem • klíny bez nosu • klíny duté (torné) • klíny ploské • klíny drážkové • klíny tangenciální F = 2 . Mk / D p = F / A

  7. Příčné klíny a stavěcí klíny Kontaktní napětí dovolené (bez vzájemného pohybu) s ohledem na nebezpečí roztržení náboje šedá litina ≤ 15 až 30 MPa ocel ≤ 40 až 80 MP Kontaktní napětí dovolené bez vzájemného pohybu bez ohledu na nebezpečí roztržení náboje ocel ≤ 120 až 150 MPa

  8. Drážkované hřídele a náboje a hranolová spojení Kontrola kontaktního napětí (měrný tlak) – styk bez vzájemného pohybu / pohyblivý (přesuvná kola) pohyblivý styk náboje a hřídele v drážkování – kontaktní napětí ≤ 15 až 70 MPa dle charakteru zatěžování

  9. Svěrná spojení Tření v styčné ploše – přítlačná síla i . F1 vyvozena šrouby (počet šroubů i ) Přítlačná síla způsobí měrný tlak p = i . Fi d . l

  10. Svěrné spoje náboj - hřídel Působením tlaku vznikne tření mezi nábojem a hřídelem Spoj přenese krouticí moment Mk = π . d . l . p . f . d / 2 Pro kuželovou plochu se určí měrný tlak vzniklý působením osové síly F F p = π . ds . l . ( tg β + tg φ ) Součinitel tření se volí f = 0,1 měrný tlak p = 15 až 80 MPa Velikost a zatížení šroubů se volí podle potřebného měrného tlaku, kterým má vzniknout třecí síla nebo moment. Zděře kruhové a ploché.

  11. Pružné kroužky Ringfeder pro spojení náboje s hřídelem vyvoláním tření se zesíleným účinkem pomocí kuželů Ringfeder – svěrný spoj s pružnými kuželovými kroužky, které jsou předepínány osovou silou nutná vysoká přesnost průměru hřídele a otvoru v náboji i kroužků

  12. Nalisovaná spojení náboje a hřídele Silnostěnná nádoba Potřebný přesah pro vyvolání měrného tlaku p je pro průměr hřídele d1 Δd = d1 . p . ( C+ 1 ) / E Tuhost náboje je dána vnějším průměrem d2 a projeví se vlivem poměru C = ( a2 + 1 ) / (a2 – 1 ) kde a = d2 / d1

  13. Nalisovaný spoj náboj - hřídel rotační symetrie Průběh napětí Podmínky Tečné napětí pro x = d1 / 2 σr = σ0 – K / x2 pro x = d1 / 2 σr = - p x = d2 / 2 σr = 0 σt = C . p σt = σ0 + K / x2 Dvojosá napjatost – Guestova hypotéza σ0 = p . 1 / (a2 – 1 ) K = 2 . p . ( d12 + d22 – 2 ) / (a2 – 1 ) σD≥σ1 – σ2 = p. ( C + 1 )

  14. Nýty a spojení nýtováním nýtování - přímé (roznýtování součásti) - nepřímé (s nýty) nýtování - za tepla - za studena nýty • ocelové • měděné • slitiny Al

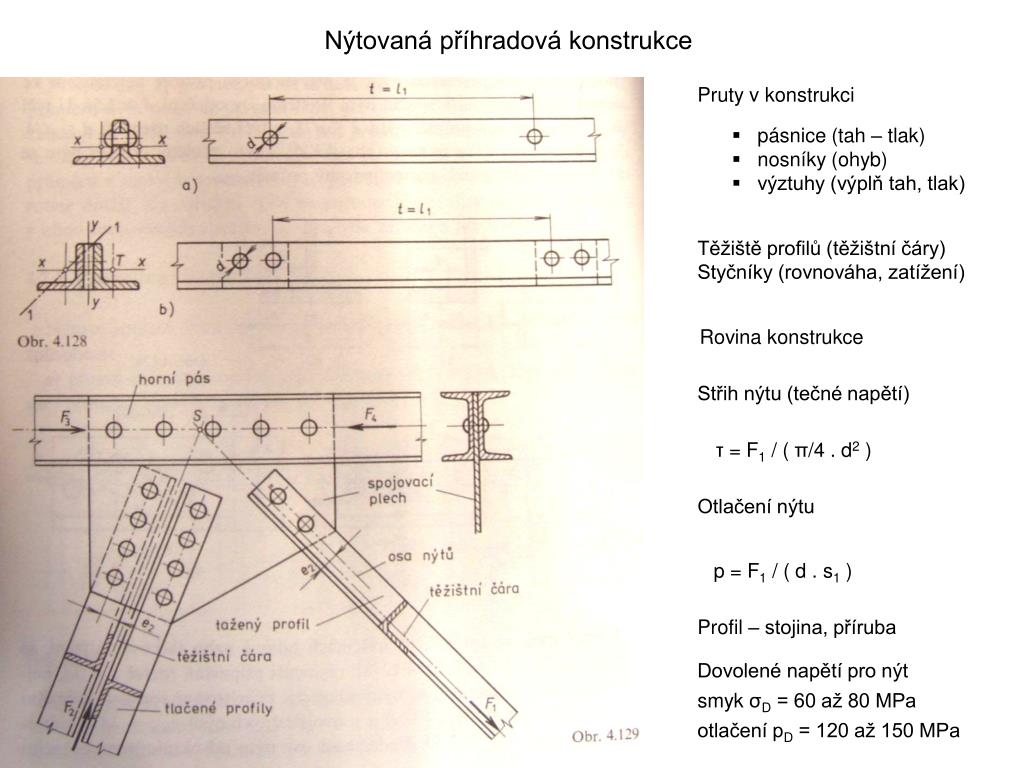

  15. Nýtovaná příhradová konstrukce Pruty v konstrukci • pásnice (tah – tlak) • nosníky (ohyb) • výztuhy (výplň tah, tlak) Těžiště profilů (těžištní čáry) Styčníky (rovnováha, zatížení) Rovina konstrukce Střih nýtu (tečné napětí) τ = F1 / ( π/4 . d2 ) Otlačení nýtu p = F1 / ( d . s1 ) Profil – stojina, příruba Dovolené napětí pro nýt smyk σD = 60 až 80 MPa otlačení pD = 120 až 150 MPa

  16. Výpočty ocelových konstrukcí pruty z válcovaných profilů I, U, L, Z, T, trubek aj. Pruty tažené (tlačené) σ = F / A ≤ σDσD = σKt / k bezpečnost k Pruty ohýbané σ = MO / WO ≤ σD MO ohybový moment je součtem účinků sil a dvojic po jedné straně průřezu průřezový modul WO = IO / e IO je osový moment setrvačnosti průřezu e je vzdálenost krajních vláken od neutrálné osy možnost vybočení profilů při ohybu - zkroucení Pruty namáhané na vzpěr (vybočení účinkem osové síly) poloměr setrvačnosti průřezu iO = √ IO / A štíhlost λO = l / iO vzpěrná délka podle uchycení konců prutu l namáhání σ = cO . F / A cO je součinitel vzpěrnosti (je tabelován jako funkce štíhlosti λO )

  17. Součásti pro ruční ovládání Prvky pro ovládání obráběcích strojů, přípravků aj. • ruční kolečka • ovládací páky a rukojeti • knoflíky a ruční kolečka křížová ruční kolečko rukojeti
