  1. Teplá voda Doc.Ing.Karel Kabele, CSc. Katedra TZB Fakulta Stavební ČVUT v Praze

  2. TEPLÁ VODA • zdravotně nezávadná voda, určena pro mytí, koupání, praní a umývání • musí splňovat bakteriologická, biologická a chemická kritéria pro pitnou vodu daná ČSN 757111 • s rostoucí teplotou vody roste reaktivita, >>koroze a vznik inkrustací

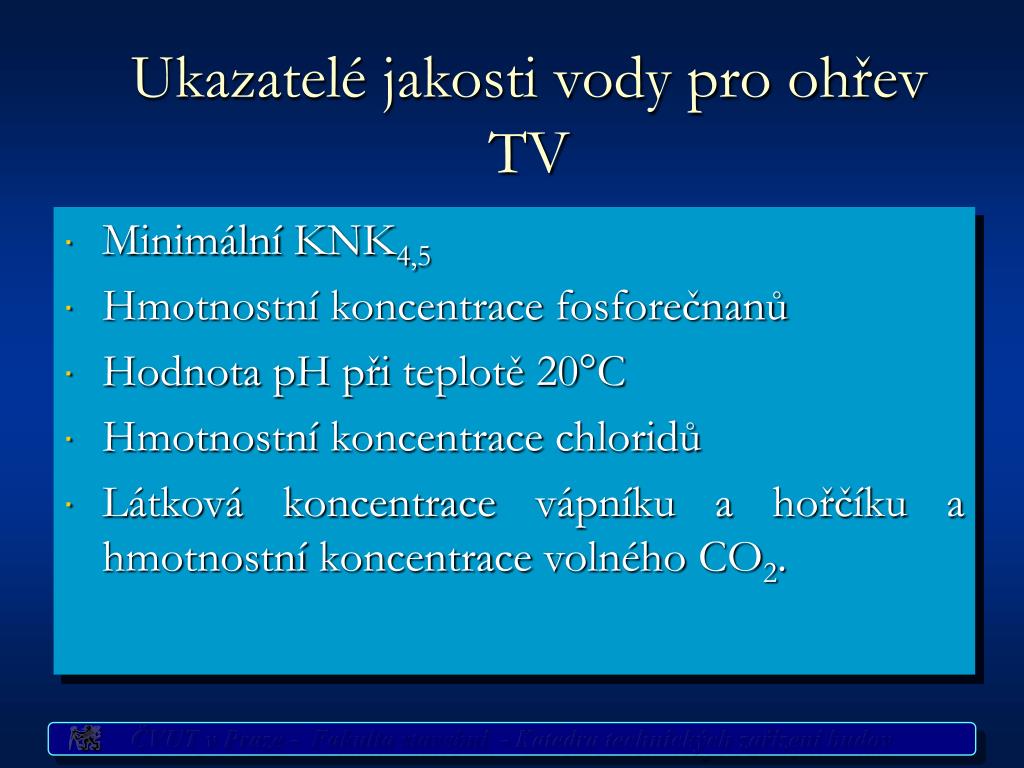

  3. Ukazatelé jakosti vody pro ohřev TV • Minimální KNK4,5 • Hmotnostní koncentrace fosforečnanů • Hodnota pH při teplotě 20°C • Hmotnostní koncentrace chloridů • Látková koncentrace vápníku a hořčíku a hmotnostní koncentrace volného CO2.

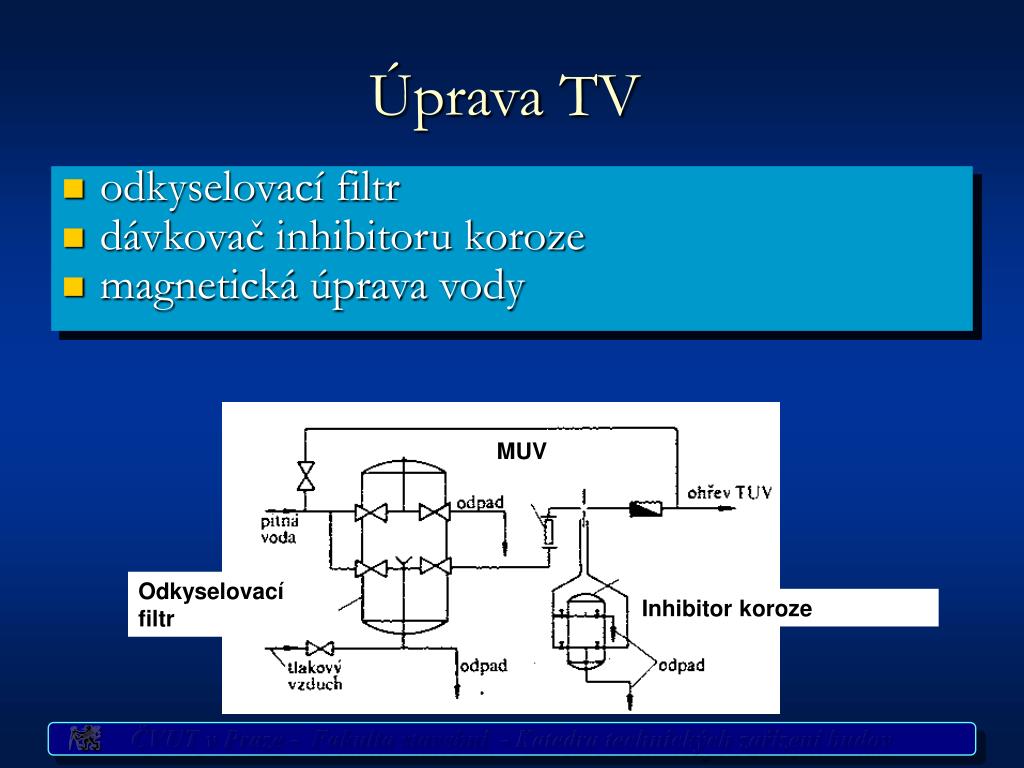

  4. ÚpravaTV • odkyselovací filtr • dávkovač inhibitoru koroze • magnetická úprava vody MUV Odkyselovací filtr Inhibitor koroze

  5. Legionella pneumophila a TV • Tyčinková bakterie, průměr 0,2 až 0,7 μm a délku 1 až 4 μm • v přírodě se vyskytují zcela běžně ve všech vodách a vlhké půdě • jsou přítomny v rozvodech vody, vzduchovodech, zařízeních pro solární ohřev TUV • jsou citlivé na teplotu

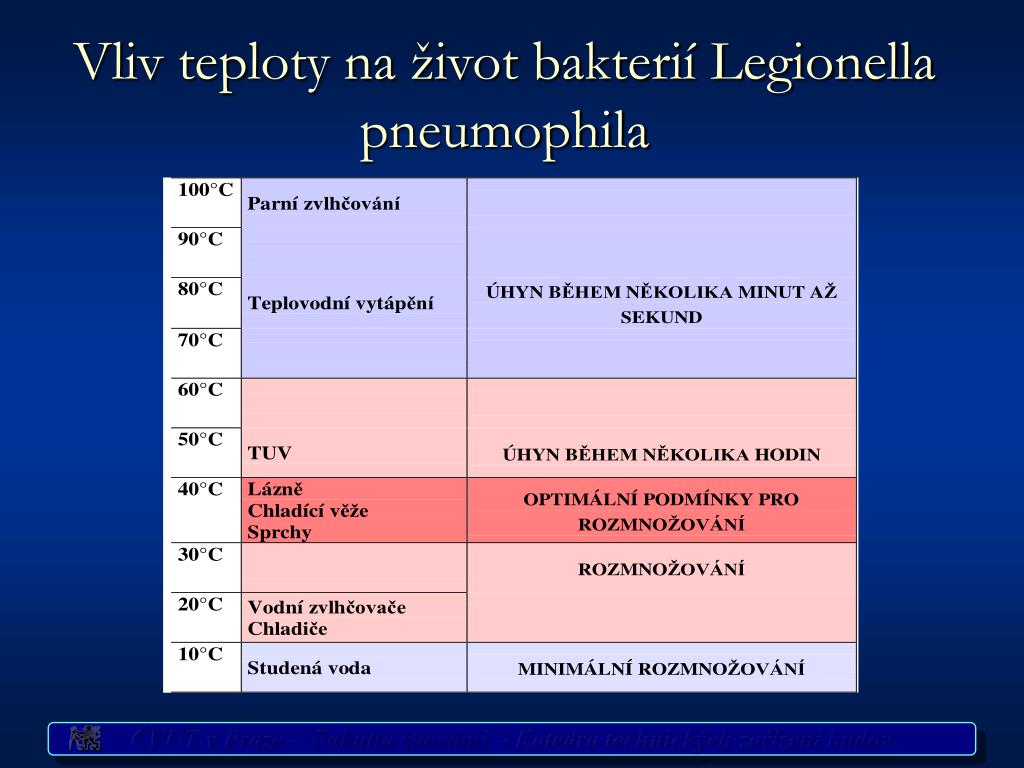

  6. Vliv teploty na život bakterií Legionella pneumophila

  7. Účinky na člověka • Bakterie LP jsou škodlivé, dostanou-li se do lidského organismu. • Způsobují onemocnění zvané legionářská nemoc (legionelóza) a pontiacká horečka • 10-20% případů končí úmrtím pacienta... Nebezpečné je především vdechnutí !!!

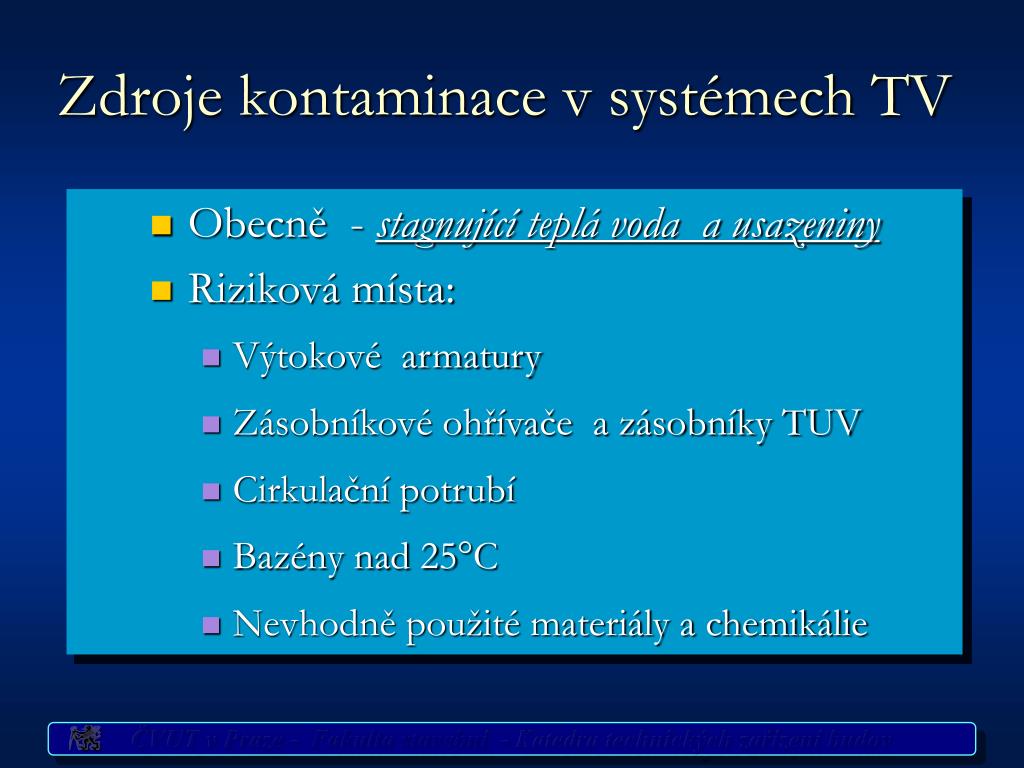

  8. Zdroje kontaminace v systémech TV • Obecně - stagnující teplá voda a usazeniny • Riziková místa: • Výtokové armatury • Zásobníkové ohřívače a zásobníky TUV • Cirkulační potrubí • Bazény nad 25°C • Nevhodně použité materiály a chemikálie

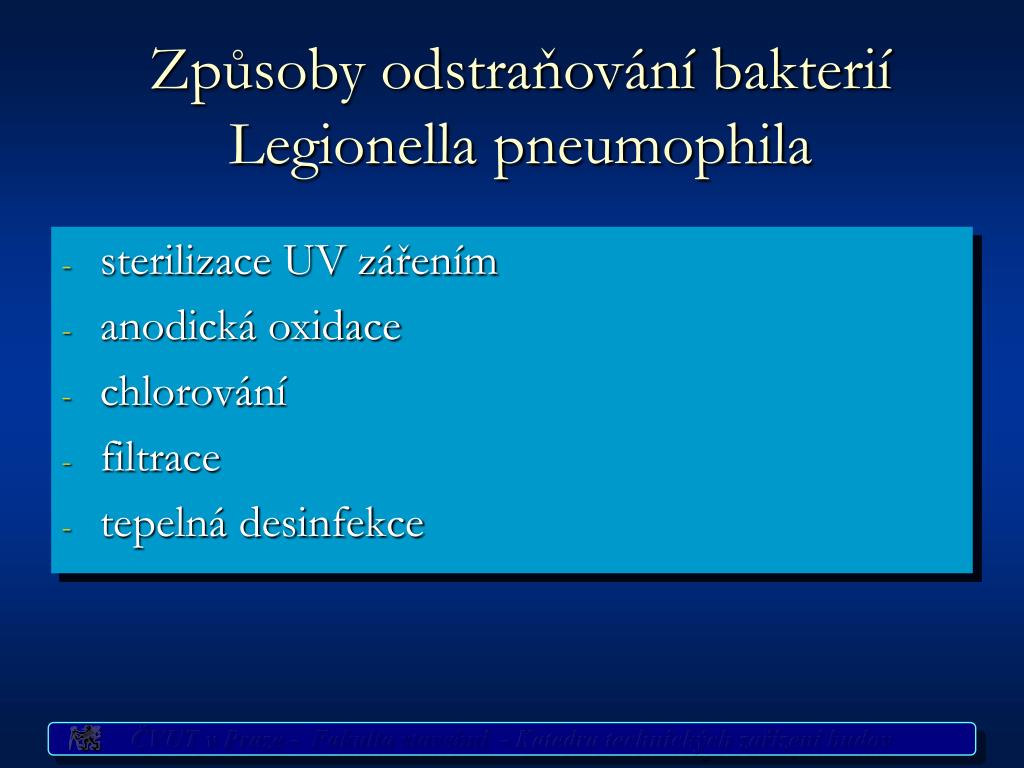

  9. Způsoby odstraňování bakterií Legionella pneumophila • sterilizace UV zářením • anodická oxidace • chlorování • filtrace • tepelná desinfekce

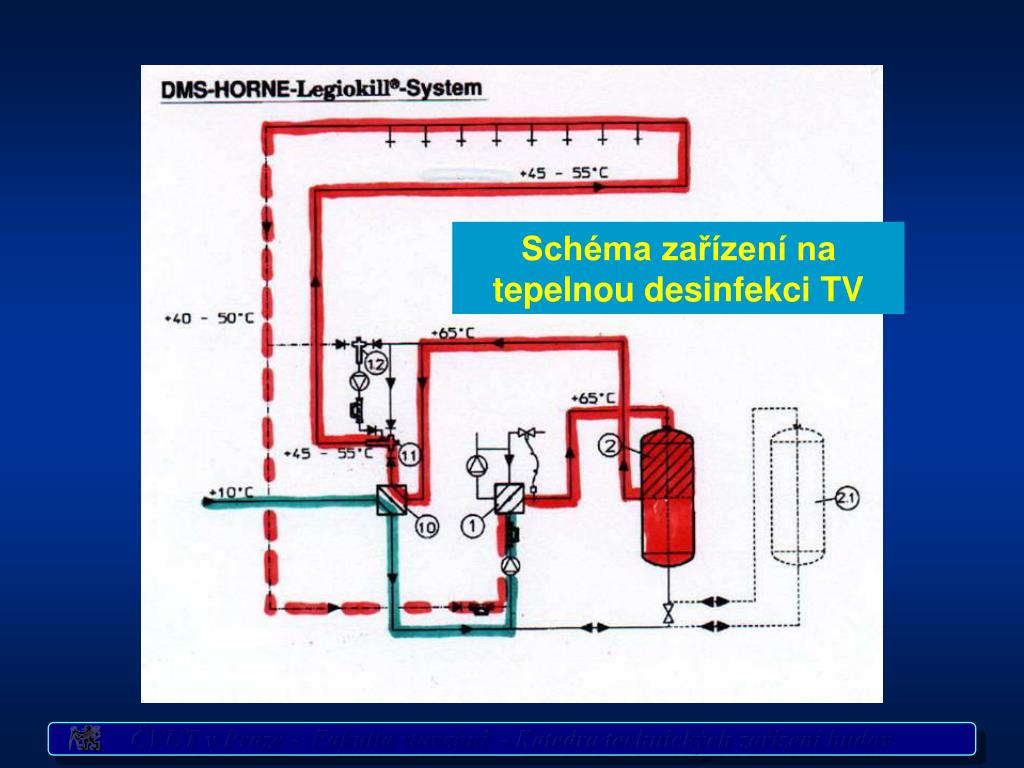

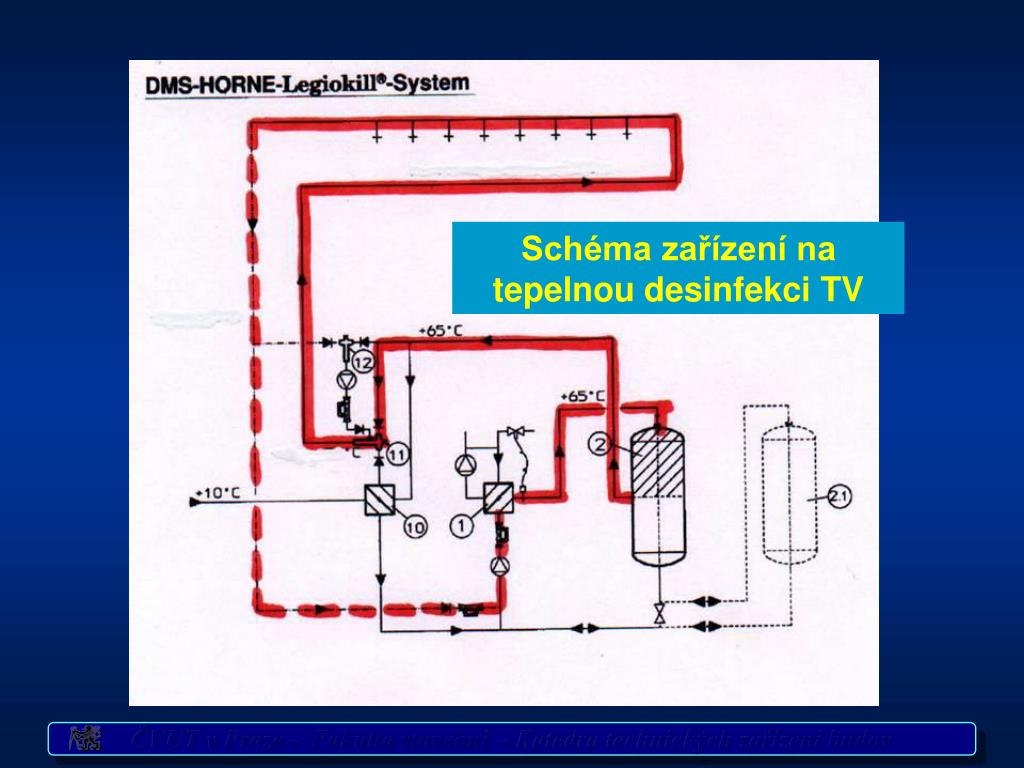

  10. Schéma zařízení na tepelnou desinfekci TV

  11. Schéma zařízení na tepelnou desinfekci TV

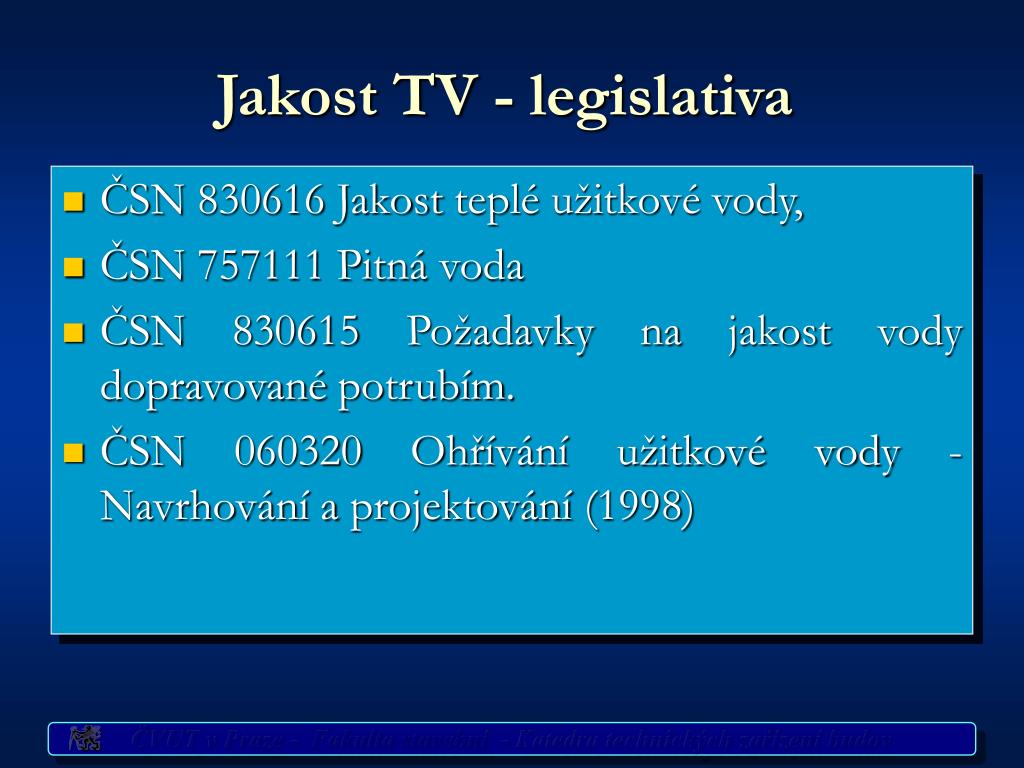

  12. Jakost TV - legislativa • ČSN 830616 Jakost teplé užitkové vody, • ČSN 757111 Pitná voda • ČSN 830615 Požadavky na jakost vody dopravované potrubím. • ČSN 060320 Ohřívání užitkové vody - Navrhování a projektování (1998)

  13. 2.Způsoby ohřevu TV, prvky zařízení na přípravu TV

  14. Energie + SV TV Příprava TVPrvky systému Zdroj TV Distribuční síť Výtokové armatury

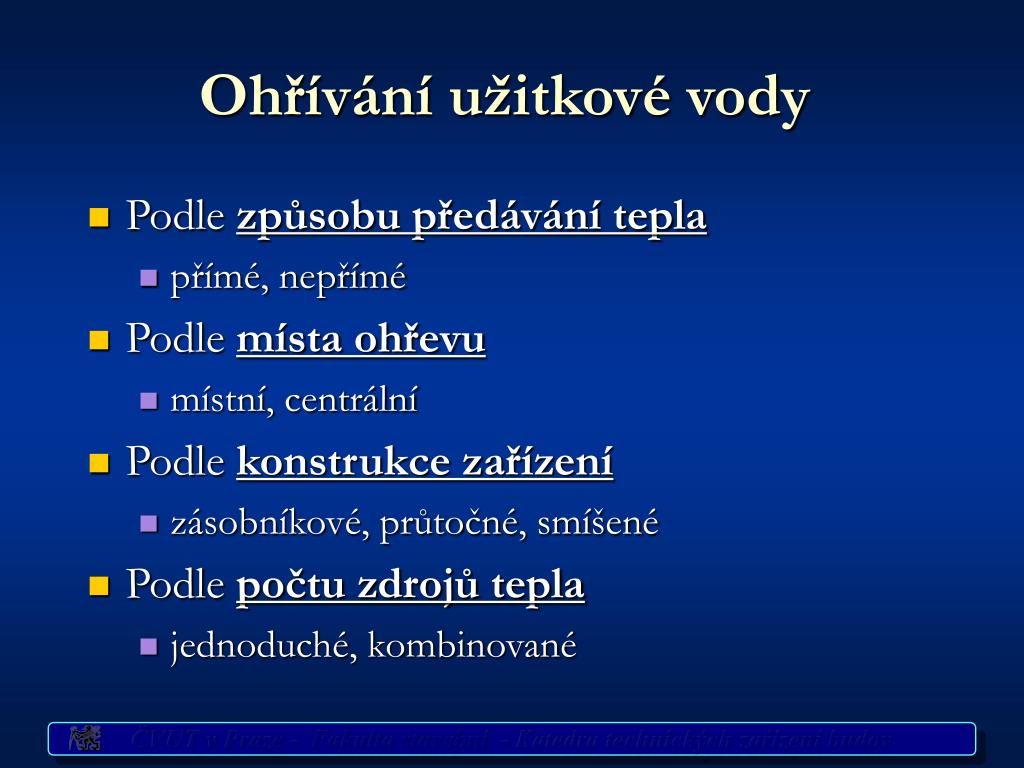

  15. Ohřívání užitkové vody • Podle způsobu předávání tepla • přímé, nepřímé • Podle místa ohřevu • místní, centrální • Podle konstrukce zařízení • zásobníkové, průtočné, smíšené • Podle počtu zdrojů tepla • jednoduché, kombinované

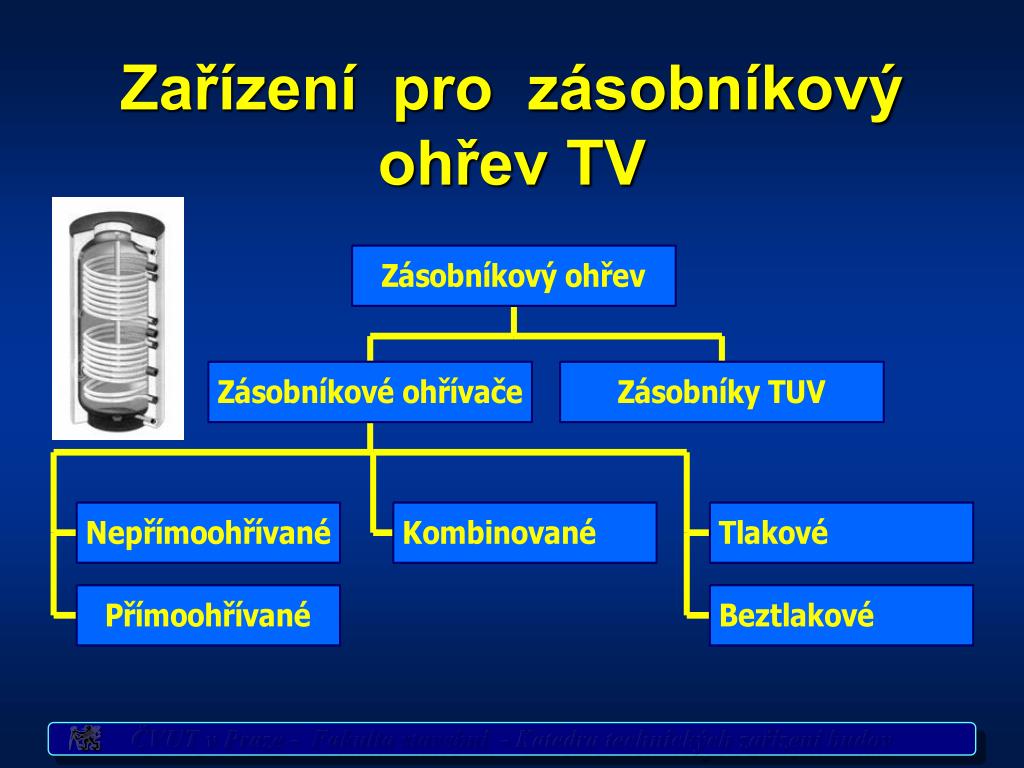

  16. Zařízení pro zásobníkový ohřev TV

  17. Nepřímo ohřívaný zásobník

  18. Beztlaký x tlakový zásobník

  19. Příklad zapojení pro zásobníkový ohřev TV

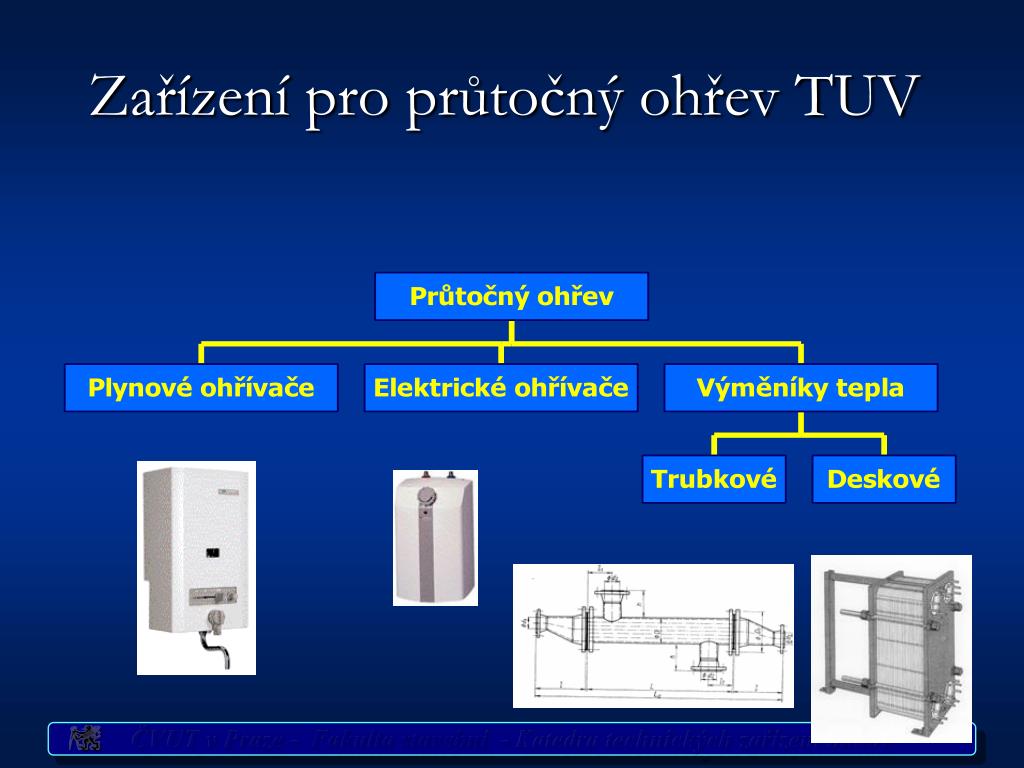

  20. Zařízení pro průtočný ohřev TUV

  21. Příklad zapojení pro průtočný ohřev TUV

  22. Zařízení pro smíšený ohřev TV • kombinace zásobníkového a průtokového ohřevu • princip zařízení shodný se zásobníkovým ohřevem, jiný poměr výkonu ohřívače a objemu zásobníku • nejčastější technická řešení • přímo ohřívaný plynový zásobník • nepřímoohřívaný zásobník s plynovým kotlem • elektrický zásobník s trvalým dohřevem

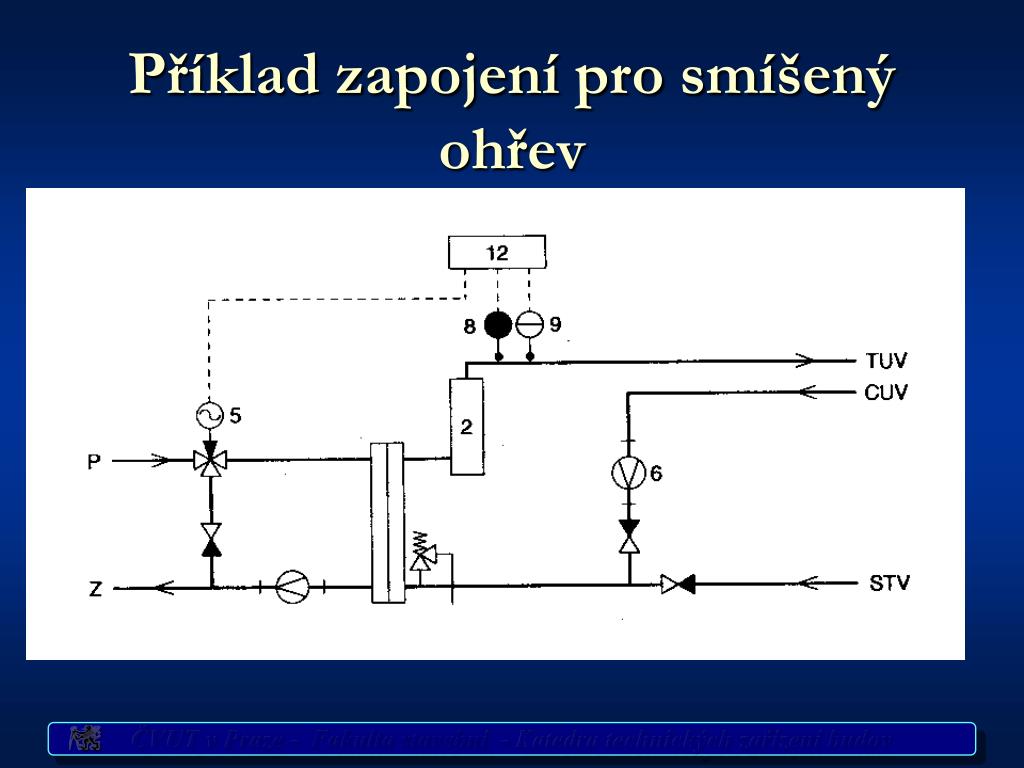

  23. Příklad zapojení pro smíšený ohřev

  24. Pojistné a zabezpečovací prvky ohřevu TV

  25. Distribuční síť TV Materiály • Materiály potrubí • ocelové pozinkované trouby • plastové trubky • PP, rPE,PB,CPVC, vrstvené trubky • měděné potrubí

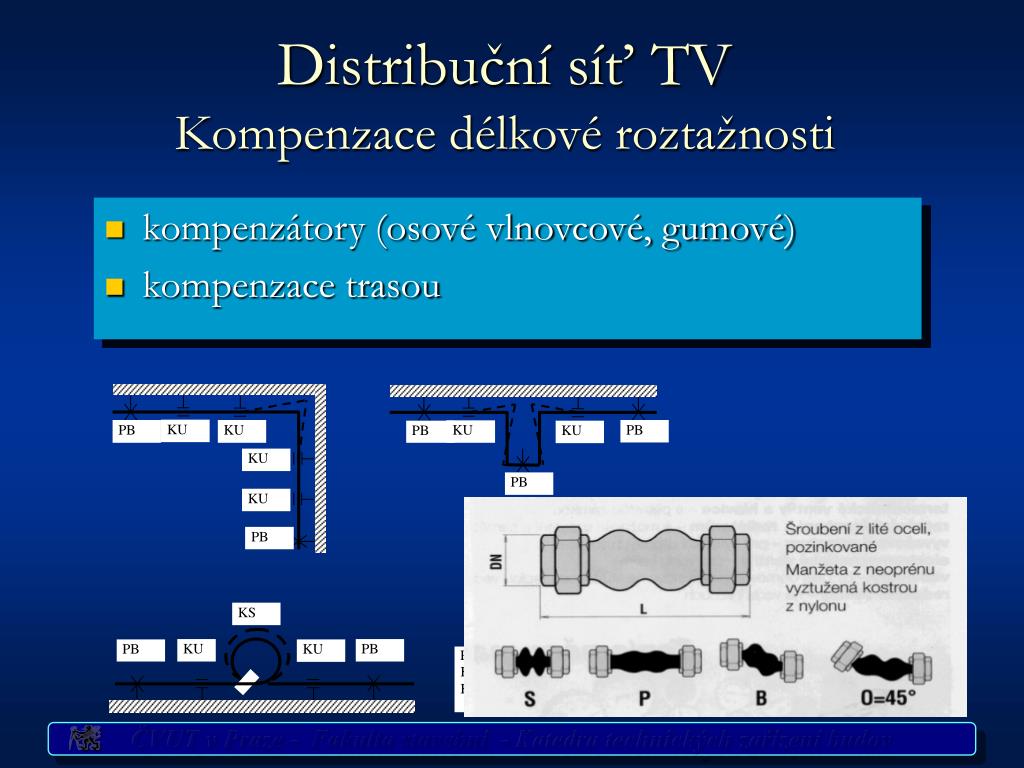

  26. Distribuční síť TVKompenzace délkové roztažnosti • kompenzátory (osové vlnovcové, gumové) • kompenzace trasou

  27. Distribuční síť TUVIzolace • Izolace potrubí • TUV i cirkulace se musí izolovat • Tloušťka tepelné izolace u vnitřních rozvodů do DN20 se volí >= 20 mm, DN20 až DN35>=30 mm, DN 40 až DN 100 se volí >DN (Vyhláška 151/2001 MPO Sb.částka 60 )

  28. Distribuční síť TV Cirkulace • Cirkulace TUV • větší komfort x tepelné ztráty • přirozená - nucená • řízení oběhového čerpadla - časové, termostatické • Přihřívání potrubí • samoregulační topný kabel

  29. Přihřívání potrubí samoregulačním topným kabelem

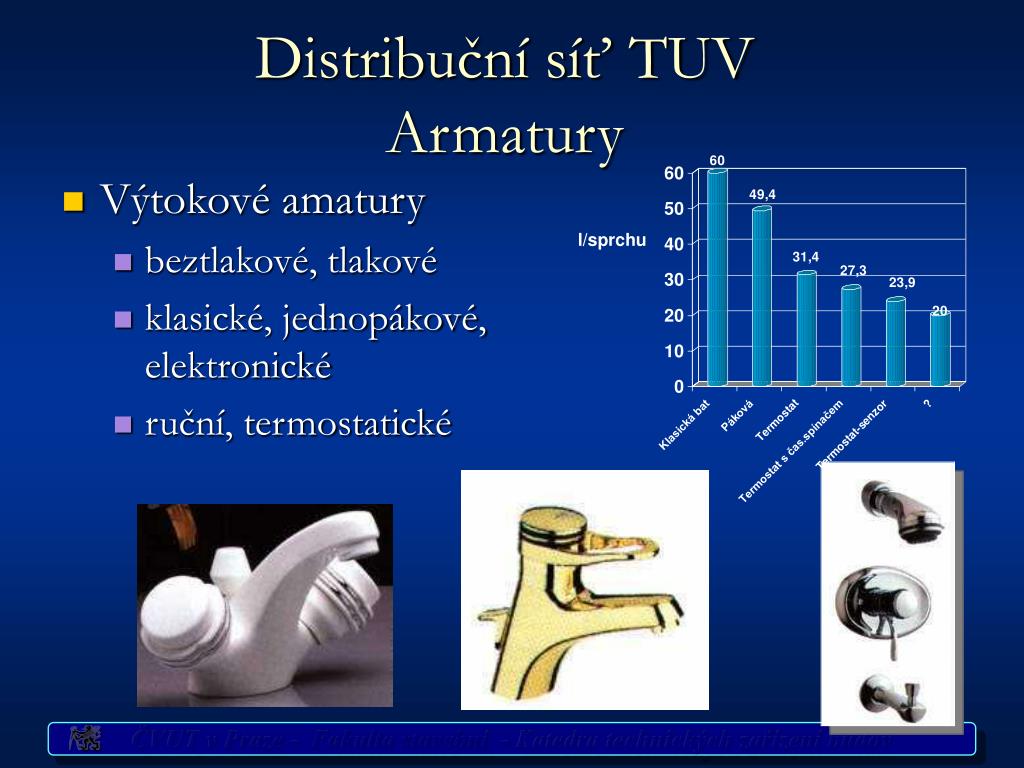

  30. Distribuční síť TUV Armatury • Výtokové amatury • beztlakové, tlakové • klasické, jednopákové, elektronické • ruční, termostatické

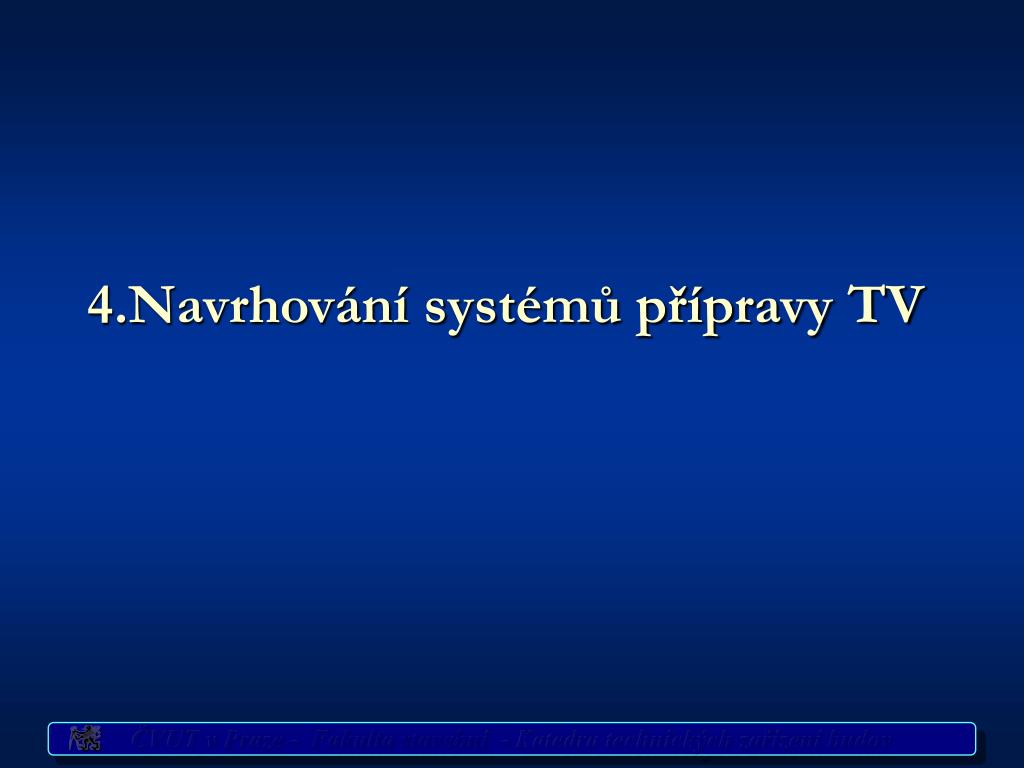

  31. 4.Navrhování systémů přípravy TV

  32. Navrhování ohřevu TV • Energetické systémy budov (VYT,VZT, OSV, TV) zajišťují pokrytí energetických potřeb uživatelů. • Co je to optimální systém... ?

  33. Dle místa ohřevu místní ústřední dálkový Dle způsobu ohřevu průtokový zásobníkový smíšený Příprava TUVSystémy Návrh : počet zdrojů (rozmístění v objektu) tepelný výkon zdrojů akumulační objem zdrojů

  34. Navrhování ohřevu TUV • Vstupní údaje pro volbu systému ohřevu TUV • Dispoziční uspořádání odběrních míst • Dostupná energie • Potřeba TUV

  35. Rozmístění odběrních míst Navrhování koncepce systémů přípravy TUV

  36. Příprava TUVDispoziční řešení • Na volbu systému TUV má vliv umístění odběrních míst • soustředěné • rozptýlené • Optimalizace systémů z hlediska • délky rozvodů • tepelných ztrát • cirkulace

  37. Dostupná energie Navrhování koncepce systémů přípravy TUV

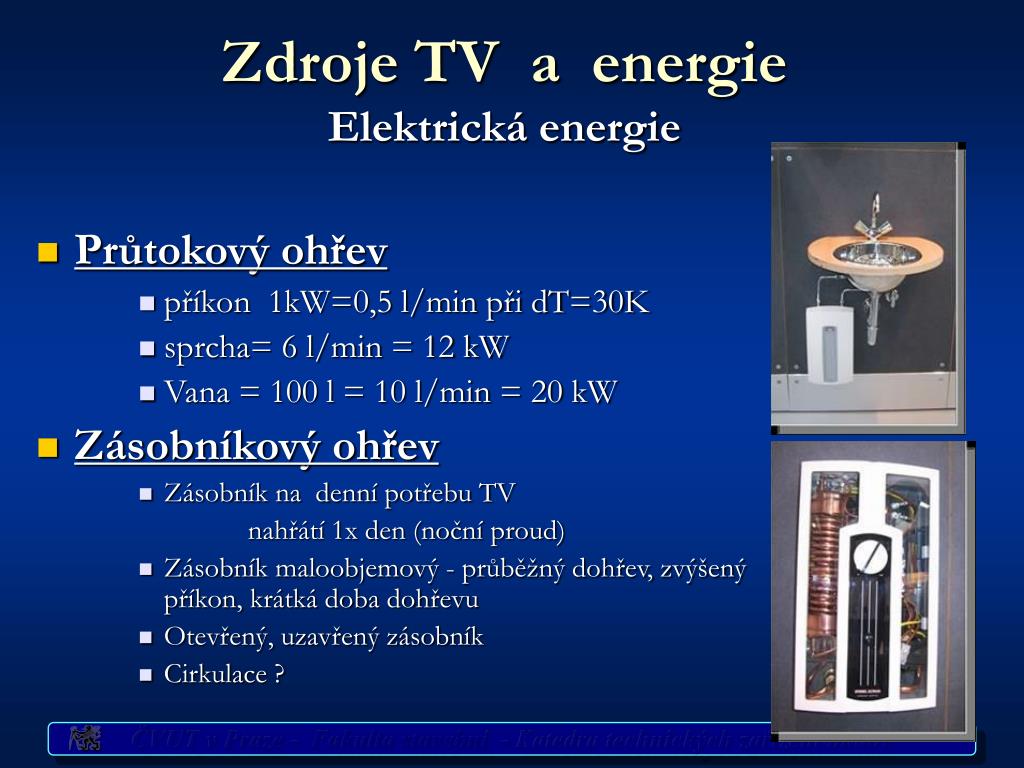

  38. Zdroje TV a energieElektrická energie • Průtokový ohřev • příkon 1kW=0,5 l/min při dT=30K • sprcha= 6 l/min = 12 kW • Vana = 100 l = 10 l/min = 20 kW • Zásobníkový ohřev • Zásobník na denní potřebu TV nahřátí 1x den (noční proud) • Zásobník maloobjemový - průběžný dohřev, zvýšený příkon, krátká doba dohřevu • Otevřený, uzavřený zásobník • Cirkulace ?

  39. Zdroje TV a energie Dálkové vytápění Systém ohřevu TV Ústřední Dálkový Ohřev Průtokový Zásobníkový Smíšený

  40. Zdroje TV a energie Plynná paliva • Průtokový ohřev • Průtokový ohřívač • do 28 kW (14 l/min), • požadavky na umístění plyn. spotřebiče, odvod spalin, • min.tlak ve vodovodní síti • Kombinovaný kotel - nutnost porovnat výkon kotle s výkonem otopné soustavy

  41. Zdroje TV a energie Plynná a pevná paliva • Zásobníkový ohřev • Nepřímoohřívaný zásobník • plynový kotel + zásobník • Přímoohřívaný zásobník • plynový spotřebič 7-103 kW se zásobníkem 80-380l • Pevná paliva • Kombinovaný zásobník • Přímo ohřívaný zásobník

  42. Přímo ohřívané plynové zásobníky

  43. Zdroje TV a energie Obnovitelné zdroje • Solární kolektory • zásobníkový ohřev • doplňkový zdroj, celoroční/sezónní provoz • Tepelné čerpadlo • zásobníkový ohřev • čerpadlo odebírá energii ze země nebo vzduchu, topný faktor 2-3

  44. Potřeba vody Navrhování koncepce systémů přípravy TUV

  45. Analýza potřeby TV • Potřeba TV během periody [l/den] • Rozložení odběru TV v průběhu periody [l/hod] • Křivka odběru tepla a dodávky tepla • Maximální potřeba TV [l/sec] • Interval max.potřeby a množství odebrané TV

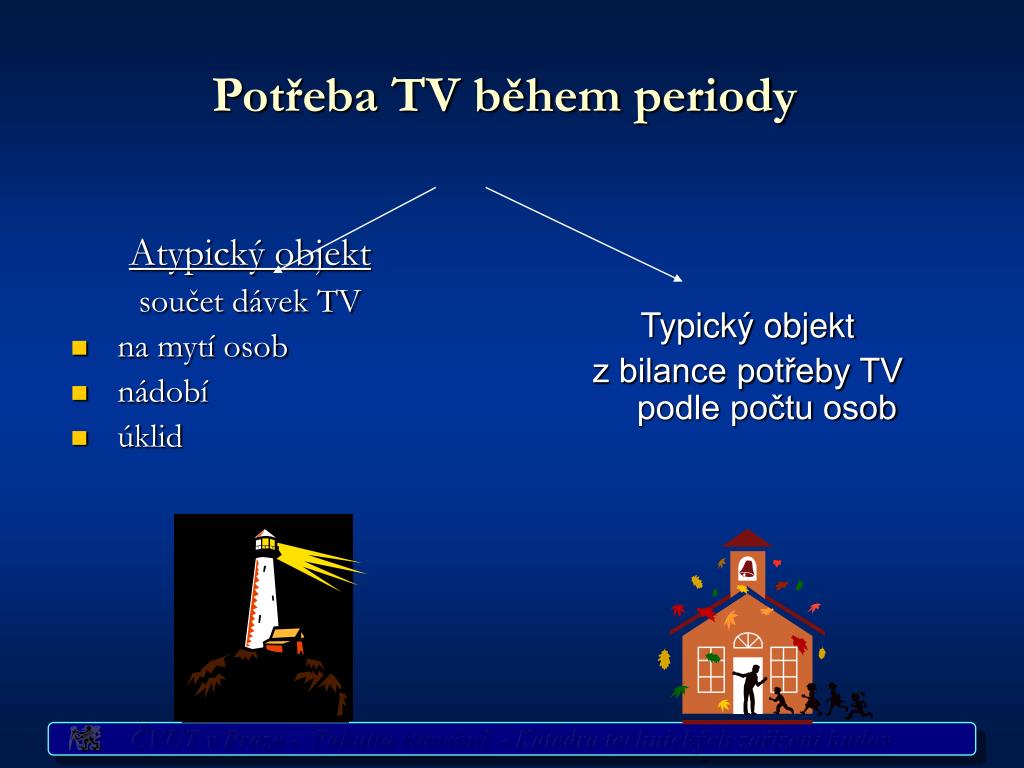

  46. Potřeba TV během periody Atypický objekt součet dávek TV • na mytí osob • nádobí • úklid Typický objekt z bilance potřeby TV podle počtu osob

  47. Příprava TV Potřeba TV Potřeba TV pro byt.fond • ČSN 060320 • 77 l/os/den při 60°C (všední den) • 103 l/os/den při 60°C (soboty a neděle) • tj. cca 83 l/os/den • Rozbor provozu - firemní podklady • 30 - 60 l/os/den při 60°C dle vybavení a komfortu • potřeba vody na jednotlivé činnosti v denním rozložení

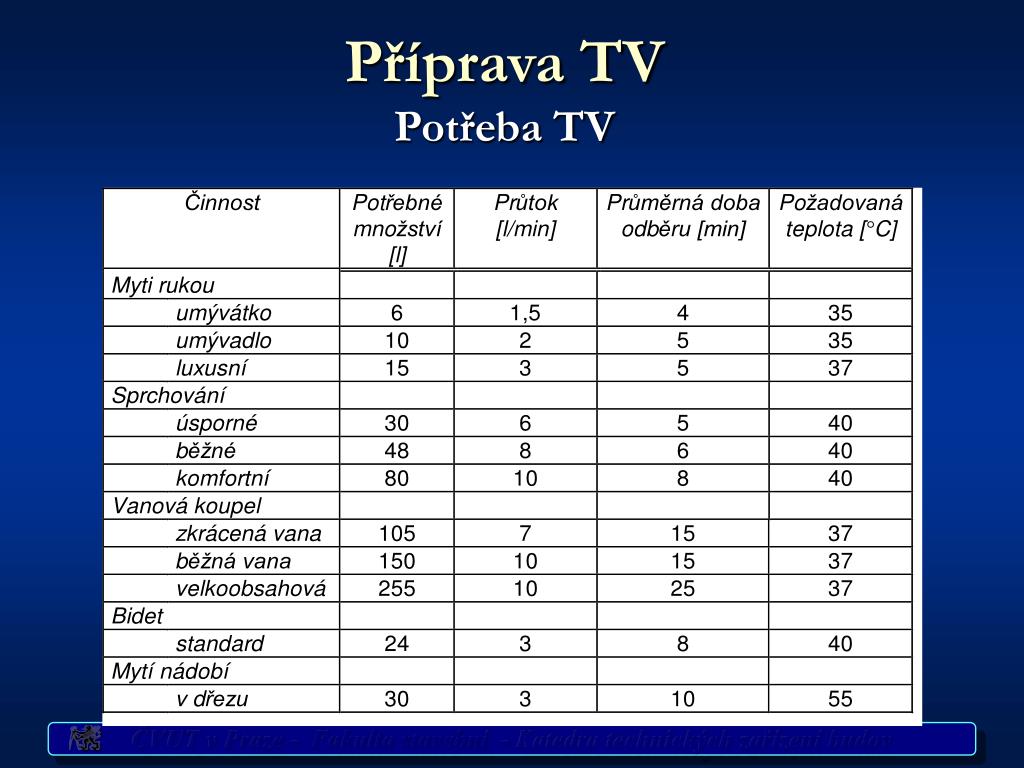

  48. Příprava TV Potřeba TV

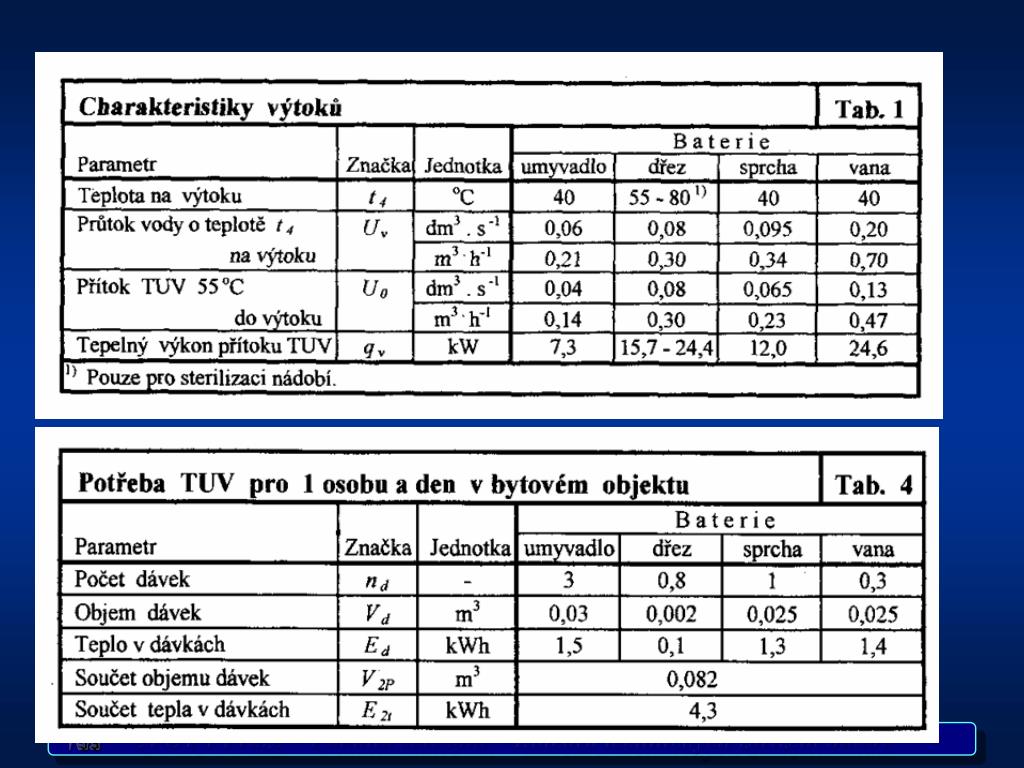

  49. Charakteristiky výtoků TUV
