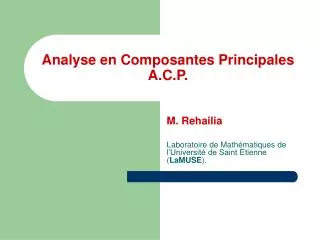

  1. Analyse en Composantes PrincipalesA.C.P. M. Rehailia Laboratoire de Mathématiques de l’Université de Saint Etienne (LaMUSE).

  2. Introduction • L’ACP, introduite par K. Pearson et Thurston (années 20), est une technique des statistiques descriptives destinée à l’analyse des données multidimensionnelles. • Elle permet de réduire la dimension de l’espace des descripteurs. • On cherche à réduire le nombre de descripteurs (variables) avec le minimum de perte d’information et préservant les relations existant déjà avec entre les différents descripteurs.

  3. Position du Problème • On a observé p variables sur n individus. Dans la pratique cela représente un tableau à np entrées qu’il est difficile, voire impossible à lire, pour extraire les informations les plus pertinentes. • Exemple artificiel : Supposons qu’on a observé le jeu de données suivant :

  4. Exemple(suite)

  5. Rappels • Matrice de variance-covariance : mesure la liaison entre les différents descripteurs Σ= où cov(Xi, Xi) = Var(Xi). • Matrice de corrélation : même chose que Σ sauf qu’il s’agit d’un paramètre sans dimension R = (Rij)i,j

  6. Matrice de corrélation

  7. Commentaires Le tableau 1 est difficile à lire (en particulier lorsqu’on a plusieurs variables et sujets). • Par conséquent les relations entre les différents descripteurs sont indécelables à première vue. • La matrice de corrélation (matrice de liaison sans dimension) montre que la variable 1 est fortement corrélée avec la variable 2 ; il en est de même pour les variables 3 et 4.

  8. Comment se fait la réduction de la dimension tout en préservant les liaisons entre les différents descripteurs ? • Les variables de départ sont remplacées par « des vecteurs propres » de la matrice Σ ou de la matrice R, appelés Composantes principales. • Y-a-t-il un critère d’arrêt ? généralement on s’arrête quand au moins 75% de la variance est expliquée par la variance cumulée par les CP.

  9. Qu’est-ce qu’un vecteur propre ? •  est une valeur propre de la matrice A si et seulement si Av = v • Le vecteur v dans la relation ci-dessus est appelé vecteur associé à  • Les valeurs propres s’obtiennent en résolvant le système d’équations det(A- I) = 0. • Le nombre de valeurs propres, 1> … > p, est égal au nombre de lignes = nombre de colonnes de la matrice A • Important : La somme des valeurs propres de A est égale à la variance contenue dans l’ensemble des données.

  10. Expression des composantes principales • D’un point de vue pratique les composantes principales s’écrivent Fj = 1X1+….+ pXp c’est-à-dire que Fj est une combinaison linéaire des variables initiales X1,… , Xp. En plus de cet aspect calculatoire on doit pouvoir faire des affirmations sur la qualité de la réduction et la qualité de la représentation graphique.

  11. Représentation graphique • Lorsque les différentes CP ont été trouvées on peut représenter les différentes variables et les différents individus dans le plan CP1, CP2 comme illustré ci-dessous

  12. Interprétation • Chaque valeur propre représente la variance prise en compte par la composante principale correspondante. • Pour l’exemple on obtient : • Ici les deux premières composantes rendent compte de 0,5003+0,4917 = 0,9920 = 99,2 % de la variance totale. • Ce qui veut dire que les 4 descripteurs peuvent être remplacés par les 2 premières composantes tout en préservant la quasi-totalité de l’information (réduction).

  13. Résultats des calculs • Scores des individus : il s’agit des valeurs prises par les composantes principales sur les individus. • Ici

  14. Résultats (suite I) • Saturations des variables : il s’agit des coefficients de corrélation entre les variables et les composantes principales. • La première composante est surtout corrélée avec les deux derniers descripteurs

  15. Résultats (suite II) • Contribution (relative) d’un individu à la formation d’une composante principale : • CTR(sujet 1, CP1)= • Qualité de la représentation : pour sujet 1 et CP2 QLT =

  16. Résultats (suite II) • Qualité de la représentation d’une variable à la formation d’une CP : contribution de la première variable à la formation de la première composante principale CTR =

  17. Interprétation • Scores et saturations ne sont pas exprimés dans la même unité de mesure. • Interpréter chaque axe : part de la variance sont il rend compte, variables avec lesquelles il est corrélé. • Individus proches de l’origine : ils ont peu contribué à l’inertie. • Interpréter plutôt les oppositions marquées entre individus.

  18. Exemple • Analyser les données Budget-temps (voir feuilles de TD) MERCI de votre attention !
