1. Feuerwehrverband Ostfriesland e. V. Die Ausbildung zum Maschinisten VII. 1

2. Feuerwehrverband Ostfriesland e. V. Armaturen VII. 2

3. Feuerwehrverband Ostfriesland e. V. Armaturen • Kupplungen • Armaturen zur Wasserentnahme • Armaturen zur Wasserfortleitung • Armaturen zur Wasserabgabe Wasserführende Armaturen VII. 3

4. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen • Saug- und Druckkupplungen • Festkupplungen • Blindkupplungen • Übergangsstücke Kupplungen VII. 4

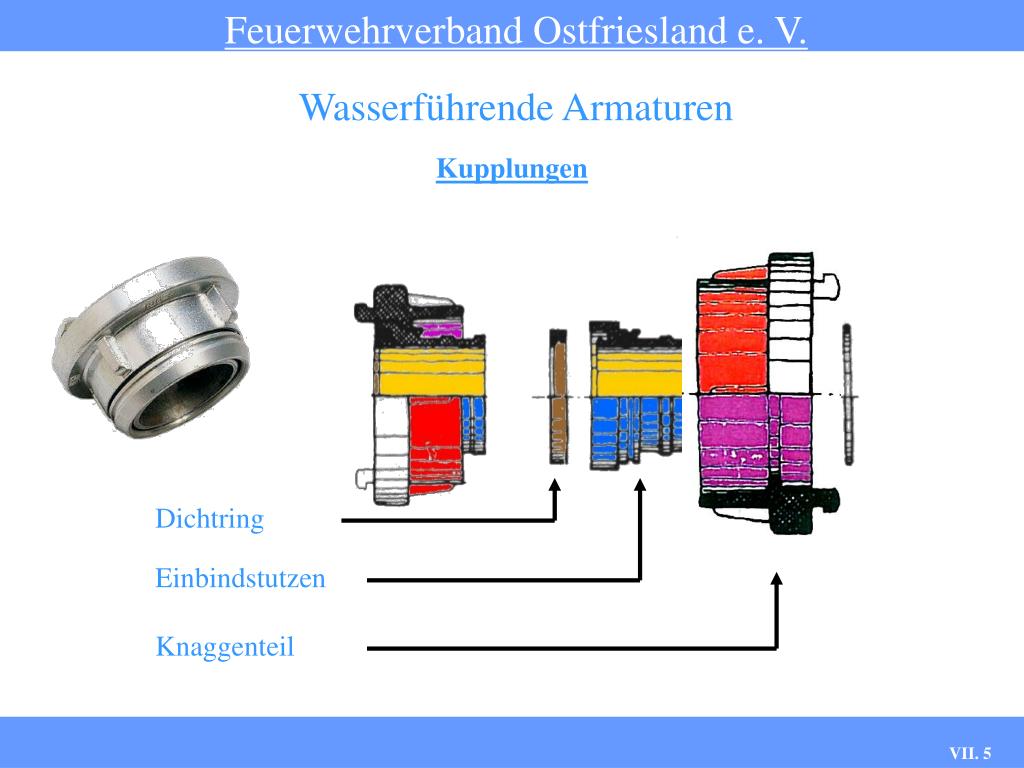

5. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Kupplungen Dichtring Einbindstutzen Knaggenteil VII. 5

6. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Saugkupplung Druckkupplung Kupplungen Der Hauptunterschied zwischen Saug- und Druckkupplung besteht darin, dass die Saugkupplung einen längeren Einbindestutzen hat. VII. 6

7. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen • Saugkorb • Kellersaugkorb • Wasserstrahlpumpe • Standrohr Armaturen zur Wasserentnahme VII. 7

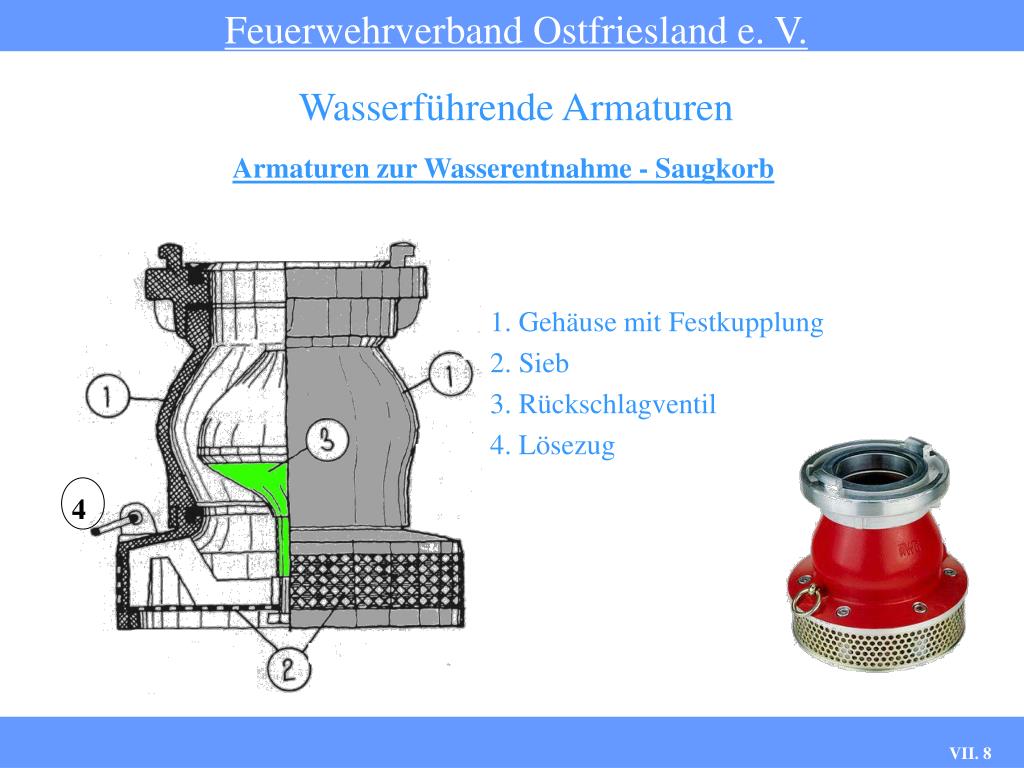

8. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen 1. Gehäuse mit Festkupplung 2. Sieb 3. Rückschlagventil 4. Lösezug Armaturen zur Wasserentnahme - Saugkorb 4 VII. 8

9. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Fangdüse Q1 Armaturen zur Wasserentnahme - Wasserstrahlpumpe Q2 Treibdüse VII. 9

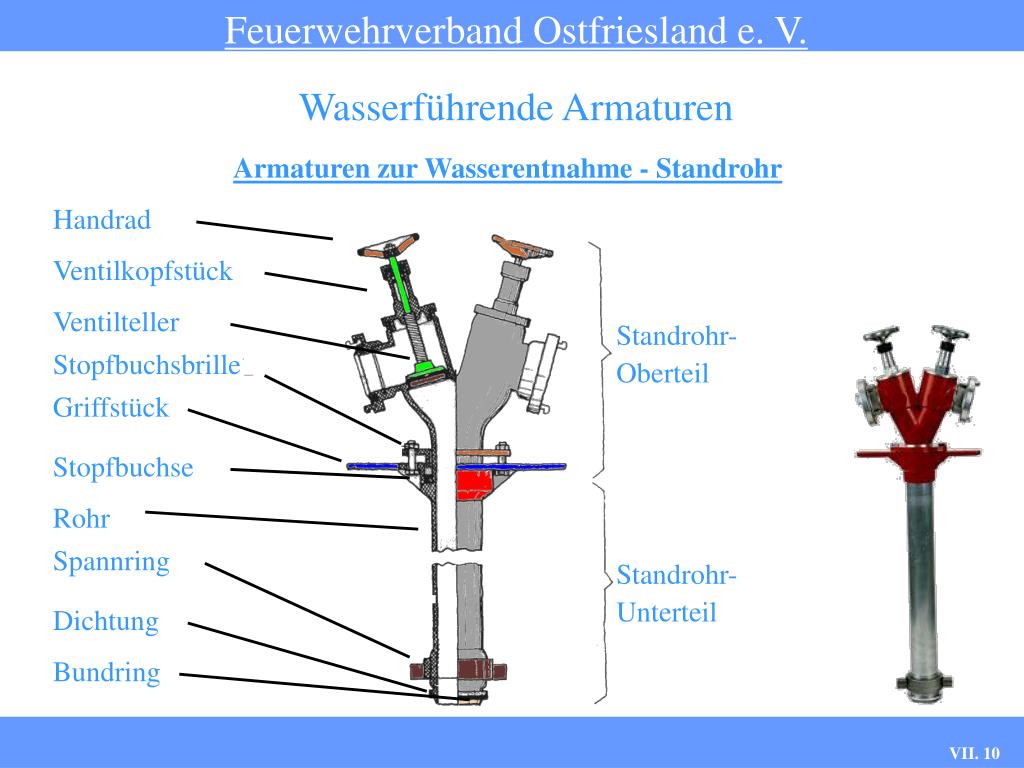

10. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Handrad Ventilkopfstück Ventilteller Standrohr- Oberteil Stopfbuchsbrille Griffstück Armaturen zur Wasserentnahme - Standrohr Stopfbuchse Rohr Spannring Standrohr- Unterteil Dichtung Bundring VII. 10

11. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen • Sammelstück • Verteiler • Druckbegrenzungsventil • Zumischer Armaturen zur Wasserfortleitung VII. 11

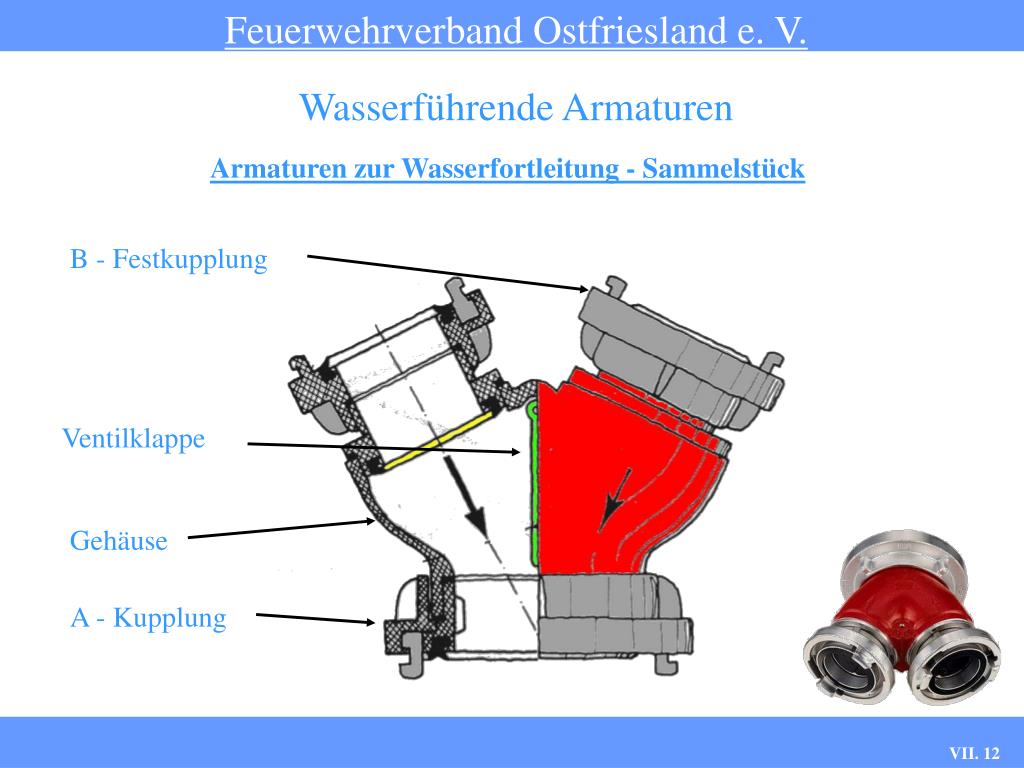

12. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen B - Festkupplung Armaturen zur Wasserfortleitung - Sammelstück Ventilklappe Gehäuse A - Kupplung VII. 12

13. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Tragegriff Schraubventil Gehäuse Armaturen zur Wasserfortleitung - Verteiler B/CBC B - Festkupplung VII. 13

14. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Einstellvorrichtung Steuerventil Armaturen zur Wasserfortleitung - Druckbegrenzungsventil (in Ruhestellung) Verschlußstück Ausgleichsleitung Förderwasser VII. 14

15. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserfortleitung - Druckbegrenzungsventil (in Arbeitsstellung) freier Auslauf VII. 15

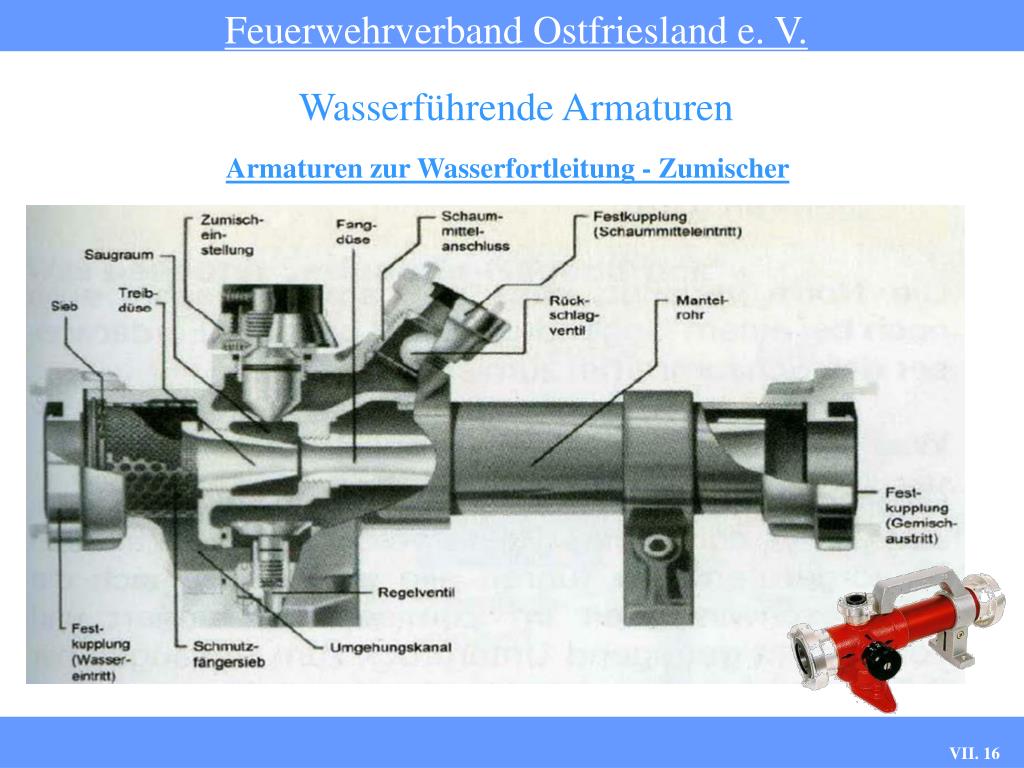

16. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Armaturen zur Wasserfortleitung - Zumischer VII. 16

17. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen • Schaumrohre • Strahlrohre • Stützkrümmer • Hydroschilder Armaturen zur Wasserabgabe VII. 17

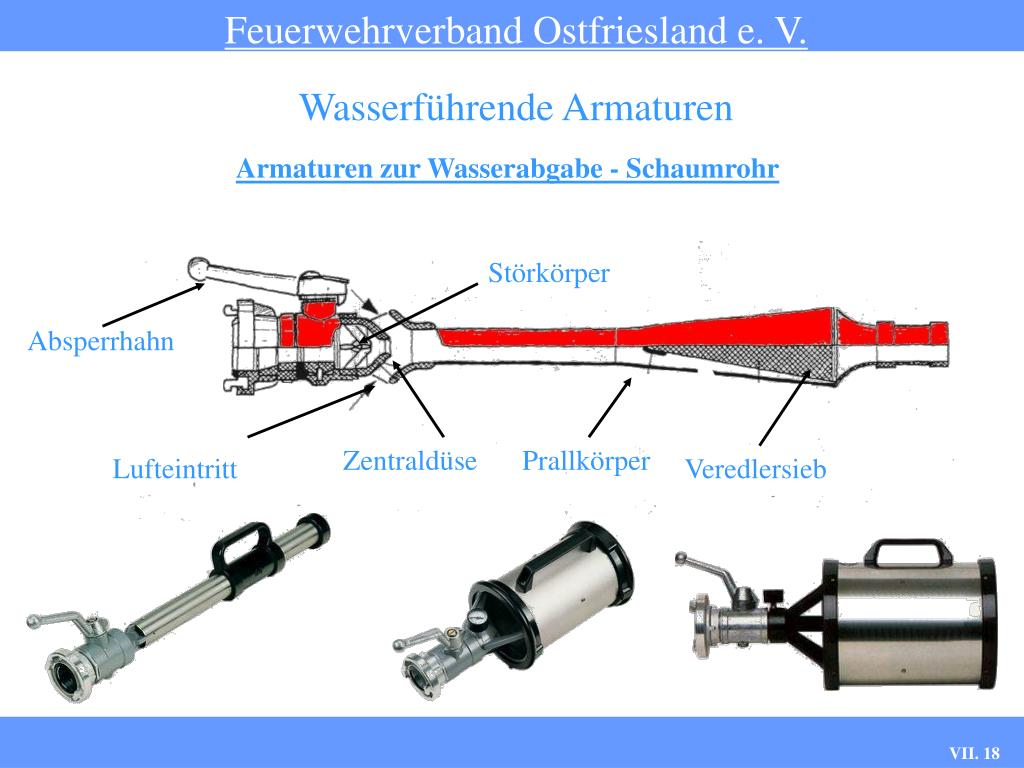

18. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Störkörper Absperrhahn Armaturen zur Wasserabgabe - Schaumrohr Zentraldüse Prallkörper Lufteintritt Veredlersieb VII. 18

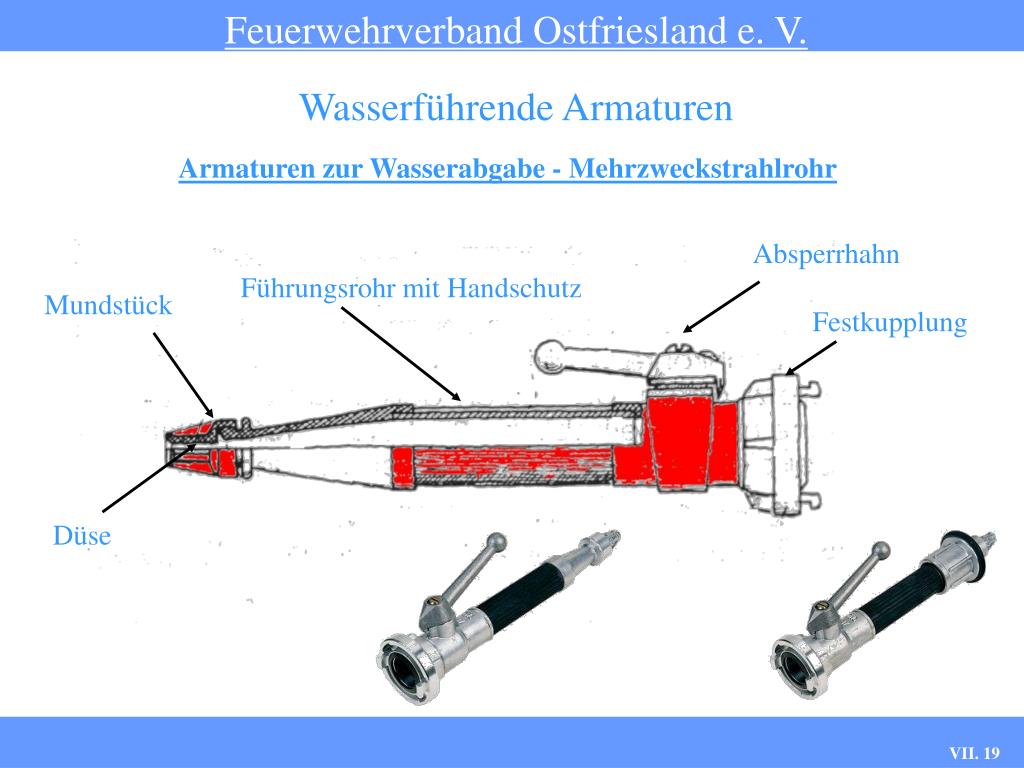

19. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Absperrhahn Führungsrohr mit Handschutz Mundstück Festkupplung Armaturen zur Wasserabgabe - Mehrzweckstrahlrohr Düse VII. 19

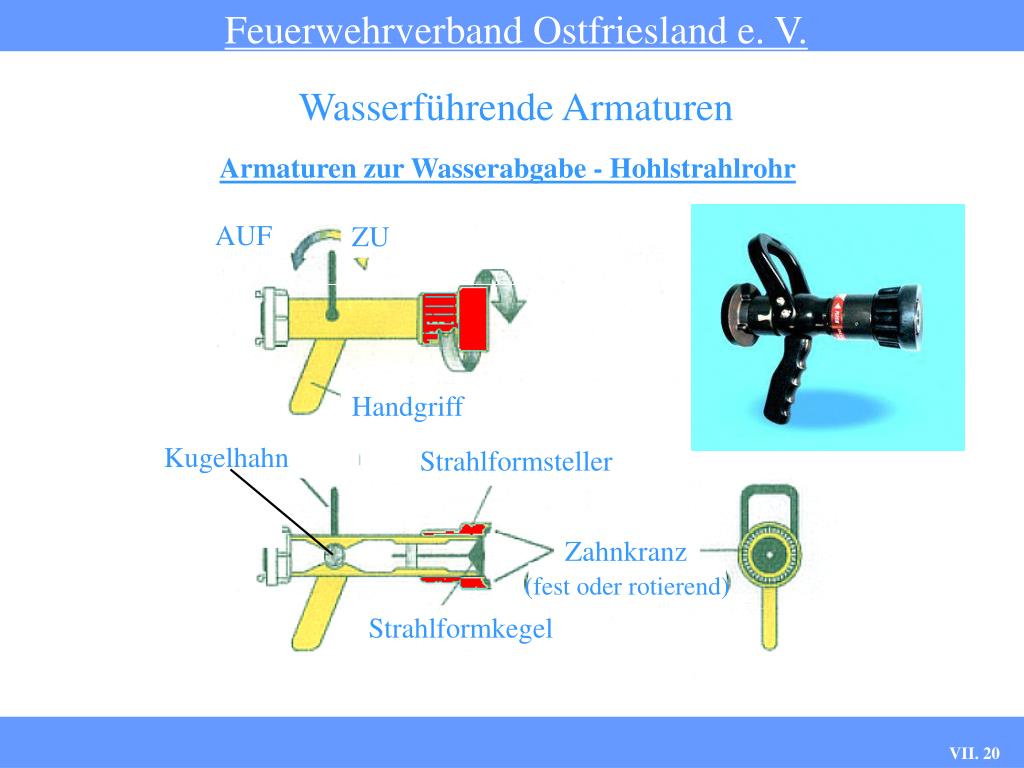

20. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen AUF ZU Handgriff Armaturen zur Wasserabgabe - Hohlstrahlrohr Kugelhahn Strahlformsteller Zahnkranz (fest oder rotierend) Strahlformkegel VII. 20

21. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Vollstrahl Unterschiedliche Relativposition von Strahlformkegel und Strahlformsteller Armaturen zur Wasserabgabe - Hohlstrahlrohr ggf. Wassermengenstellrad z.B. von 20 Liter bis 486 Liter Durchflussmenge einstellbar Stufenlose Veränderung des Strahlwinkel Sprühstrahl VII. 21

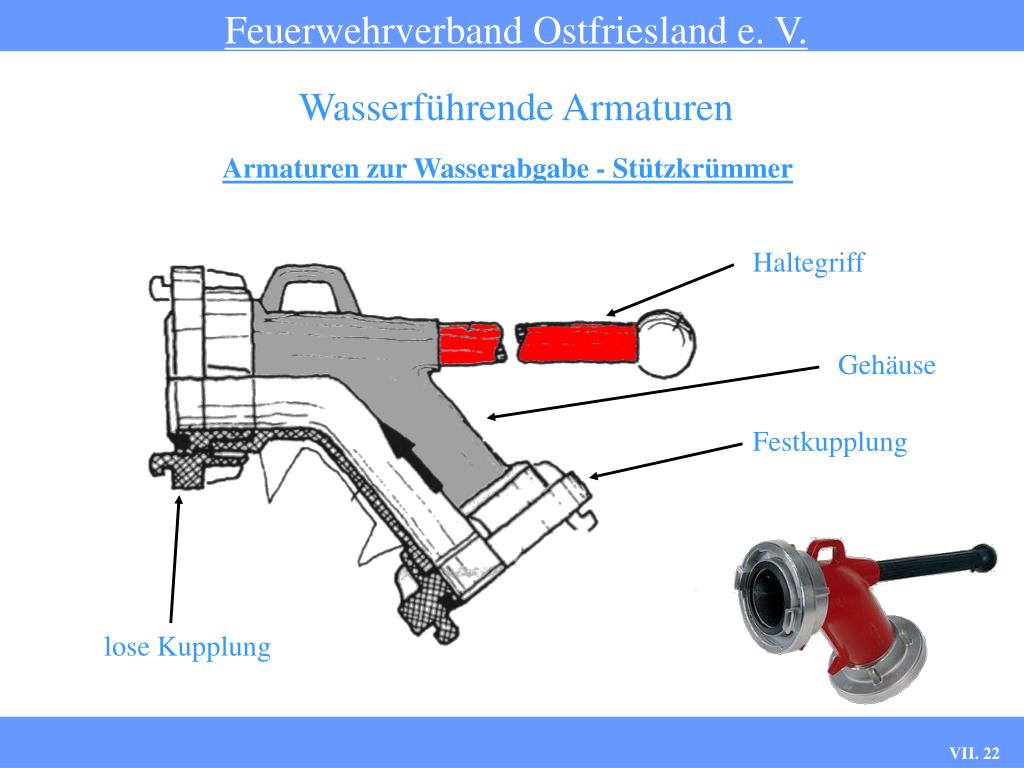

22. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen Haltegriff Gehäuse Armaturen zur Wasserabgabe - Stützkrümmer Festkupplung lose Kupplung VII. 22

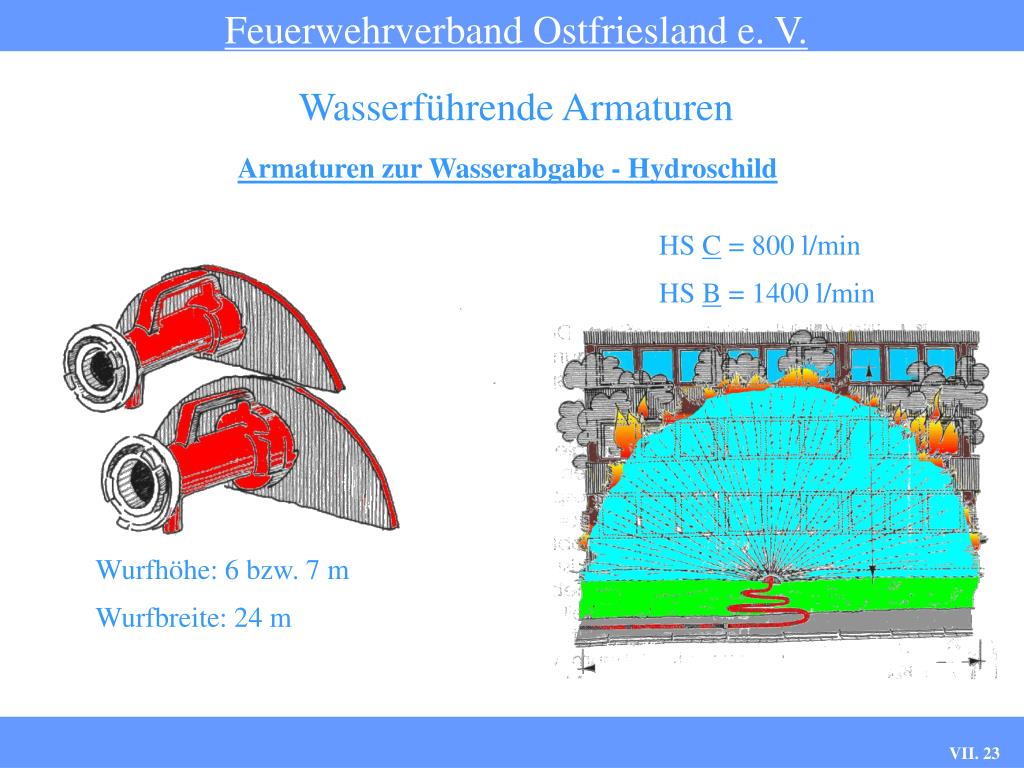

23. Feuerwehrverband Ostfriesland e. V. Wasserführende Armaturen HS C = 800 l/min HS B = 1400 l/min Armaturen zur Wasserabgabe - Hydroschild Wurfhöhe: 6 bzw. 7 m Wurfbreite: 24 m VII. 23

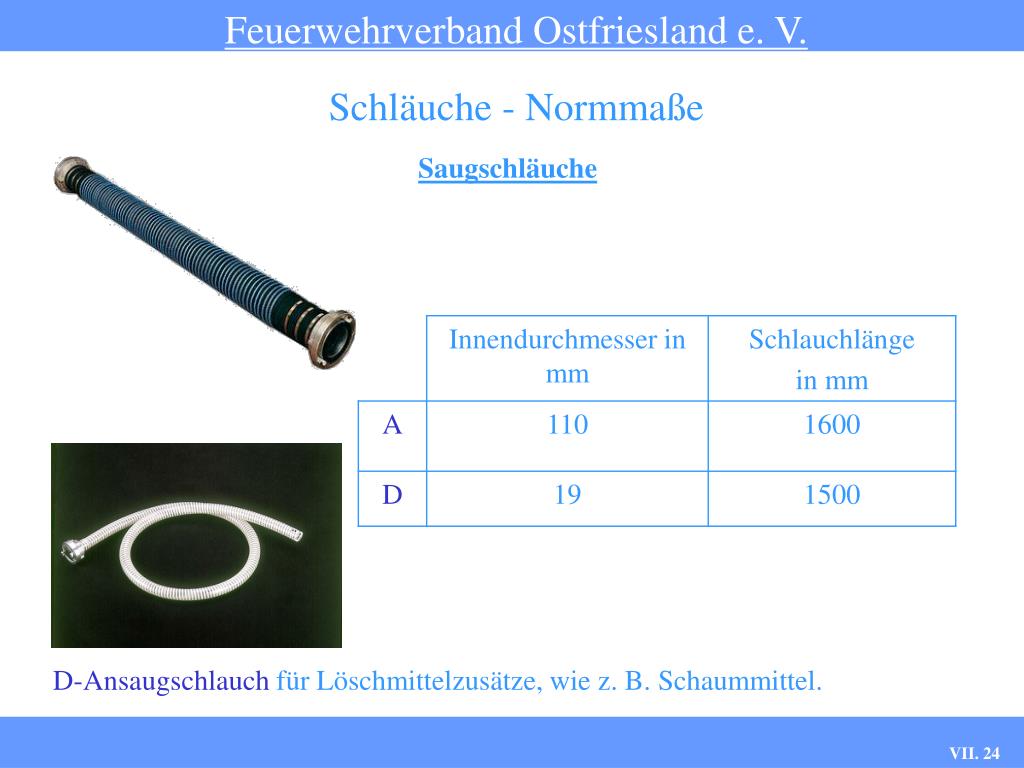

24. Feuerwehrverband Ostfriesland e. V. Schläuche - Normmaße Saugschläuche D-Ansaugschlauch für Löschmittelzusätze, wie z. B. Schaummittel. VII. 24

25. Feuerwehrverband Ostfriesland e. V. Schläuche - Normmaße Druckschläuche VII. 25

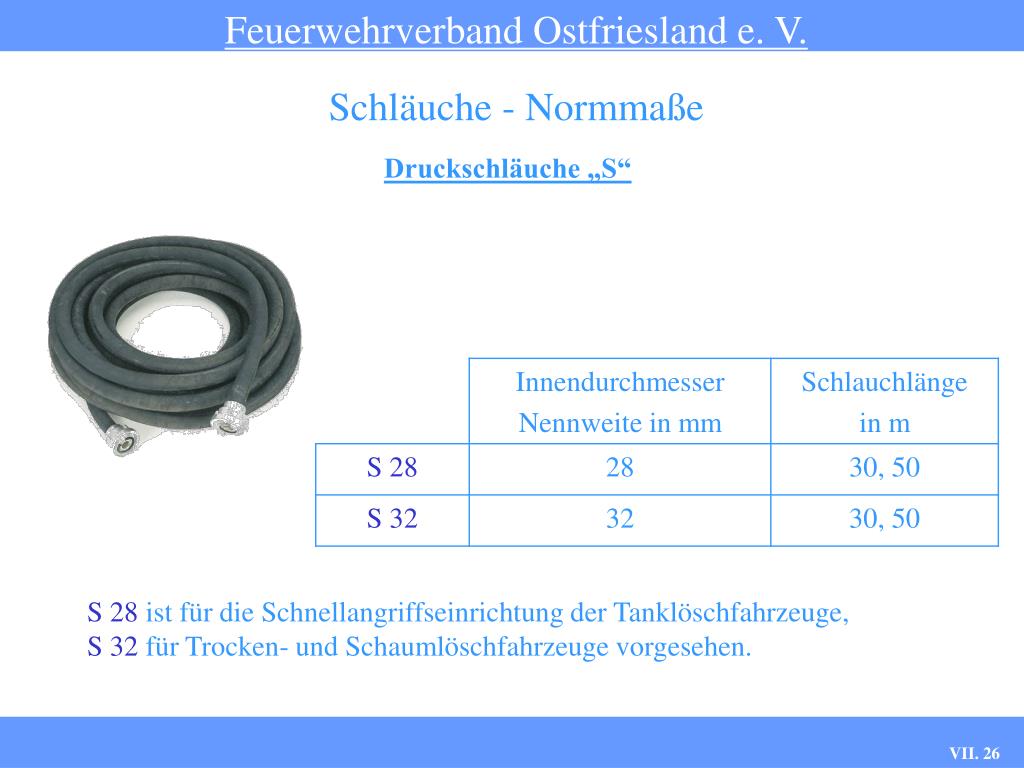

26. Feuerwehrverband Ostfriesland e. V. Schläuche - Normmaße Druckschläuche „S“ S 28 ist für die Schnellangriffseinrichtung der Tanklöschfahrzeuge, S 32 für Trocken- und Schaumlöschfahrzeuge vorgesehen. VII. 26

27. Feuerwehrverband Ostfriesland e. V. Armaturen - Normmaße Mehrzweckstrahlrohre VII. 27

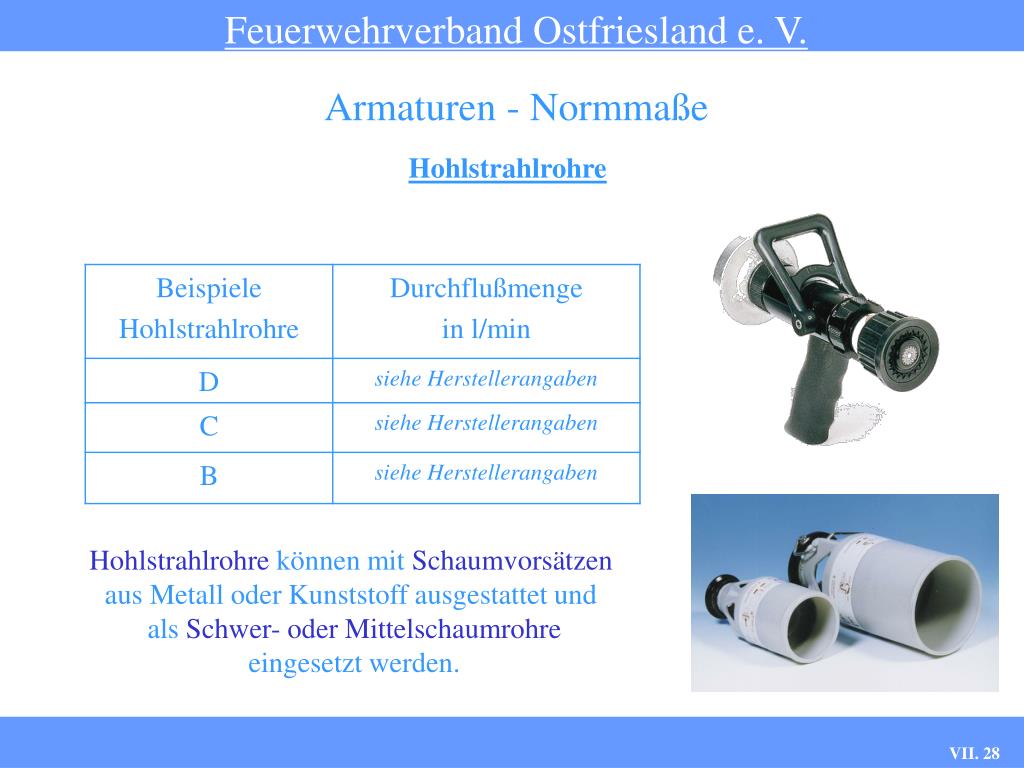

28. Feuerwehrverband Ostfriesland e. V. Armaturen - Normmaße Hohlstrahlrohre Hohlstrahlrohrekönnen mit Schaumvorsätzen aus Metall oder Kunststoff ausgestattet und als Schwer- oder Mittelschaumrohre eingesetzt werden. VII. 28

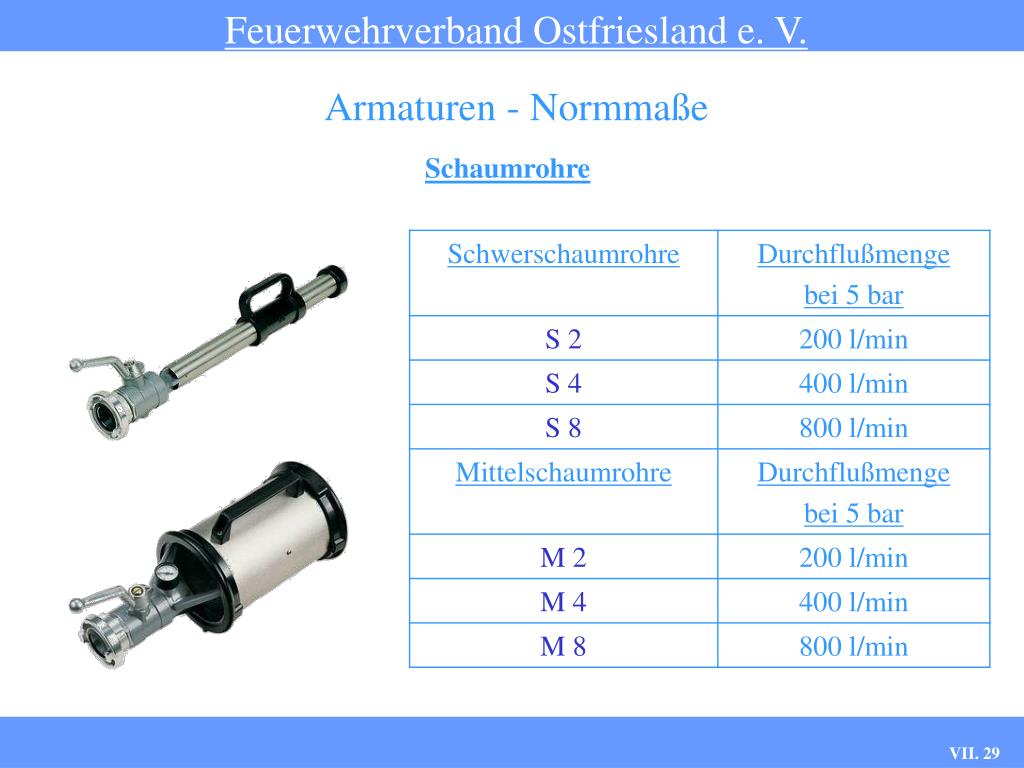

29. Feuerwehrverband Ostfriesland e. V. Armaturen - Normmaße Schaumrohre VII. 29

30. Feuerwehrverband Ostfriesland e. V. Armaturen - Normmaße Zumischer VII. 30
