  1. Bab 9 Telekomunikasi

  2. Konsep • Telekomunikasi adalah aktifitas transfer informasi antar manusia dengan bantuan mesin. • Dapat dilakukan baik dalam jarak dekat maupun jauh.

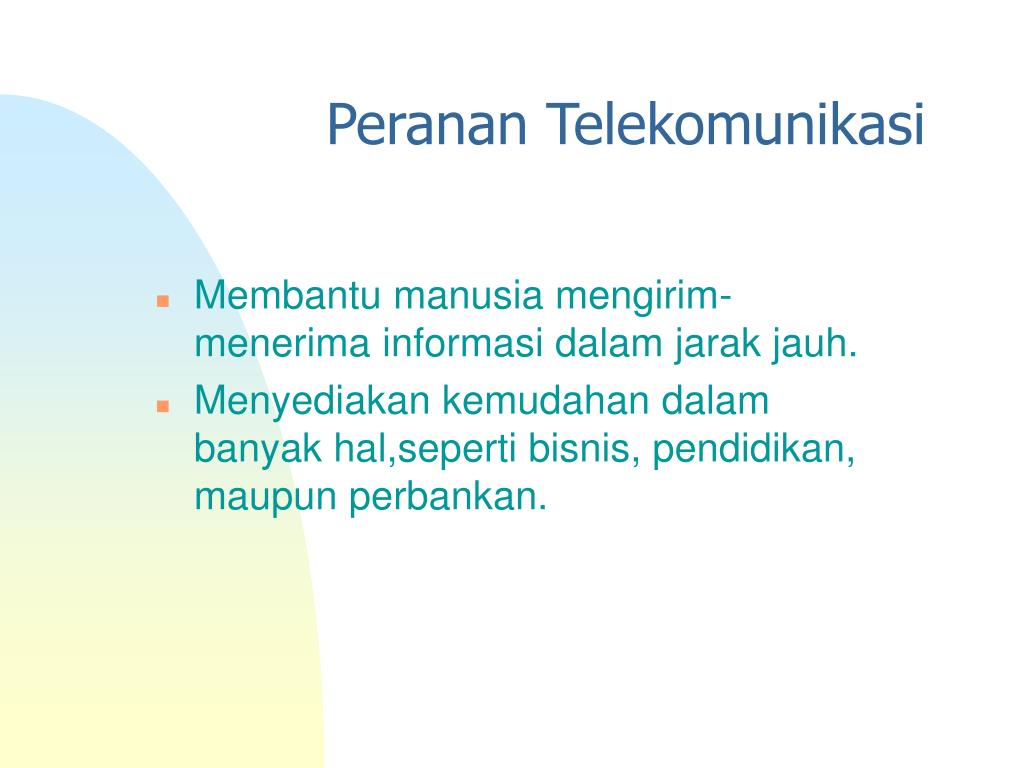

  3. Peranan Telekomunikasi • Membantu manusia mengirim-menerima informasi dalam jarak jauh. • Menyediakan kemudahan dalam banyak hal,seperti bisnis, pendidikan, maupun perbankan.

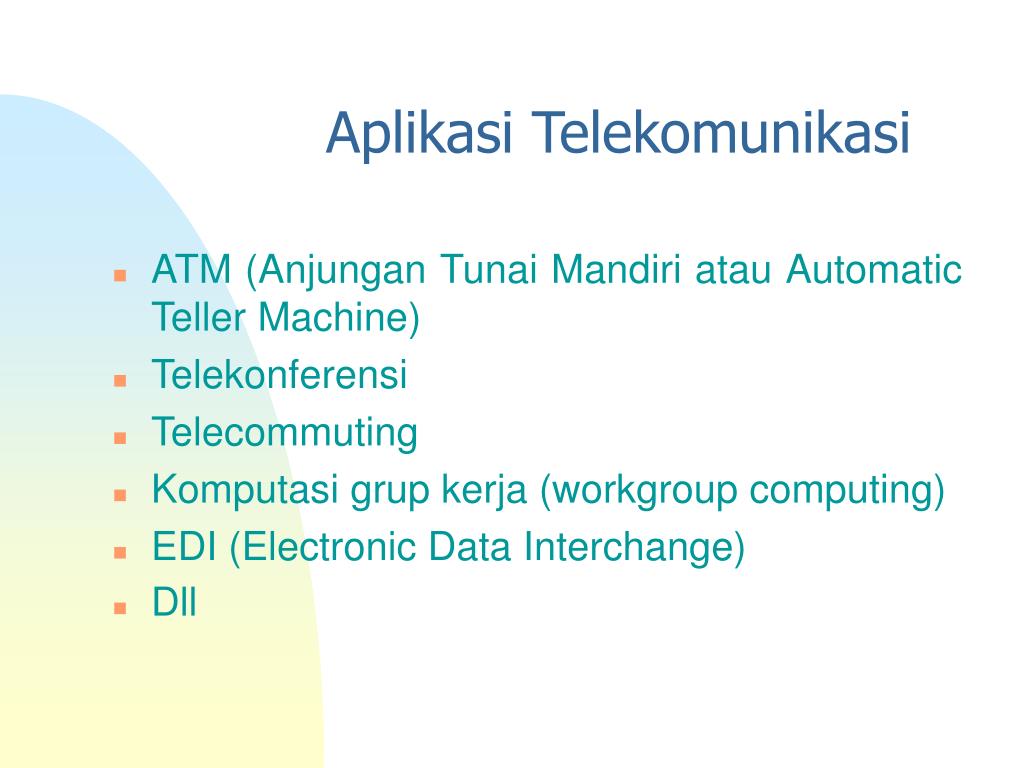

  4. Aplikasi Telekomunikasi • ATM (Anjungan Tunai Mandiri atau Automatic Teller Machine) • Telekonferensi • Telecommuting • Komputasi grup kerja (workgroup computing) • EDI (Electronic Data Interchange) • Dll

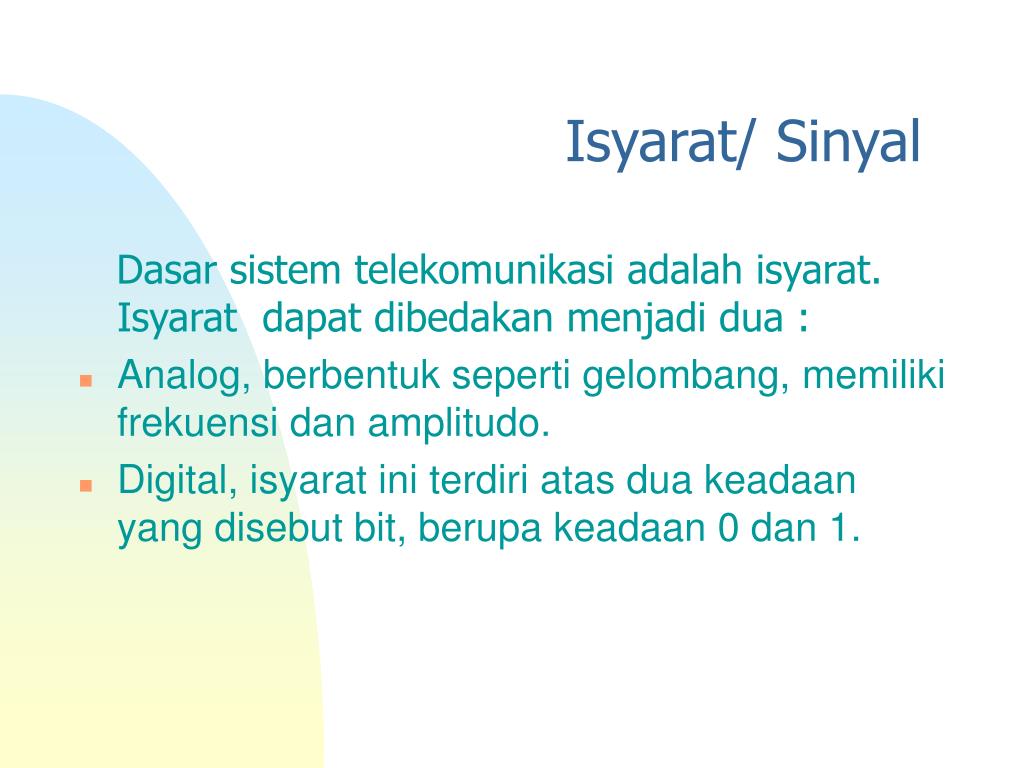

  5. Isyarat/ Sinyal Dasar sistem telekomunikasi adalah isyarat. Isyarat dapat dibedakan menjadi dua : • Analog, berbentuk seperti gelombang, memiliki frekuensi dan amplitudo. • Digital, isyarat ini terdiri atas dua keadaan yang disebut bit, berupa keadaan 0 dan 1.

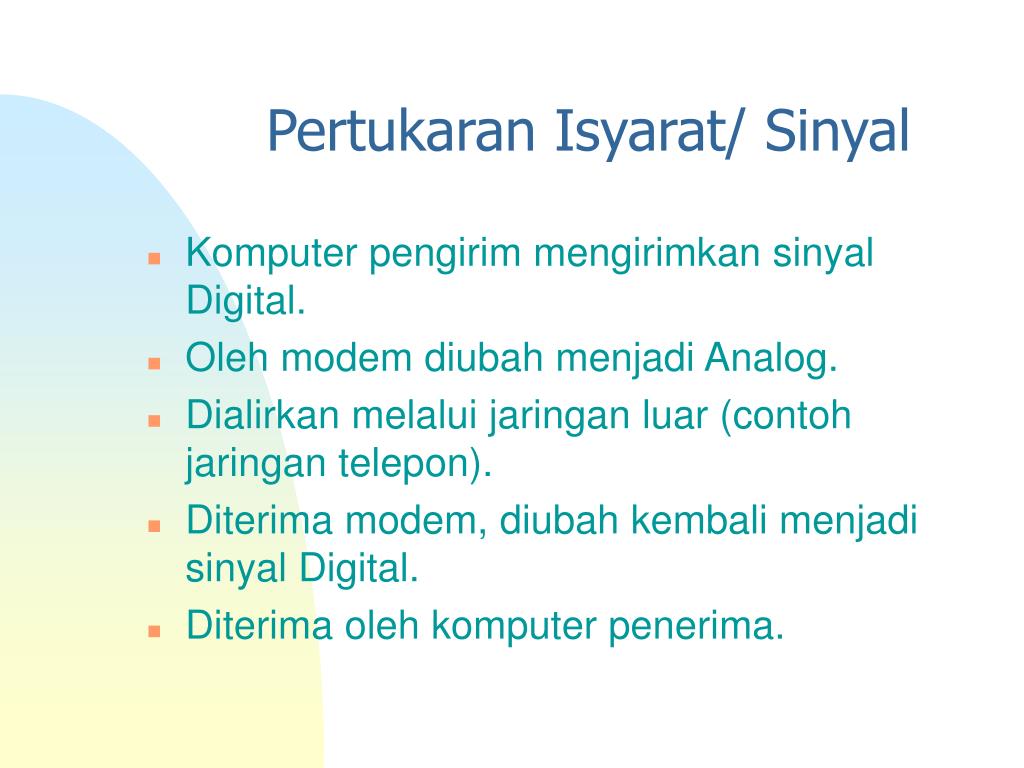

  6. Pertukaran Isyarat/ Sinyal • Komputer pengirim mengirimkan sinyal Digital. • Oleh modem diubah menjadi Analog. • Dialirkan melalui jaringan luar (contoh jaringan telepon). • Diterima modem, diubah kembali menjadi sinyal Digital. • Diterima oleh komputer penerima.

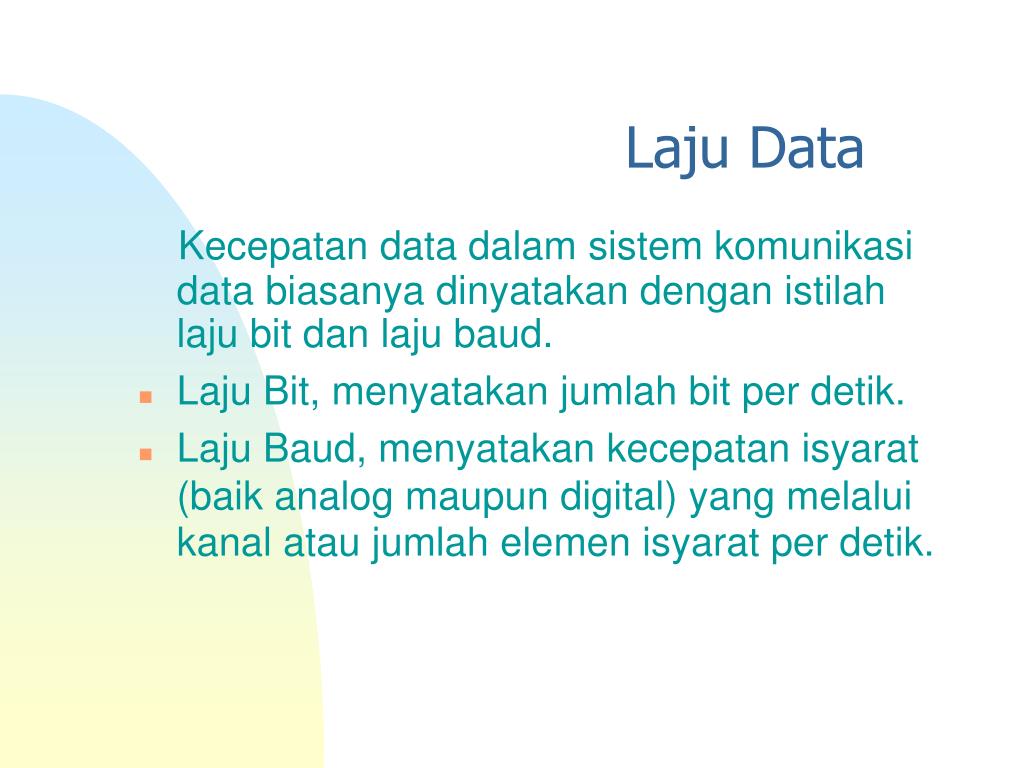

  7. Laju Data Kecepatan data dalam sistem komunikasi data biasanya dinyatakan dengan istilah laju bit dan laju baud. • Laju Bit, menyatakan jumlah bit per detik. • Laju Baud, menyatakan kecepatan isyarat (baik analog maupun digital) yang melalui kanal atau jumlah elemen isyarat per detik.

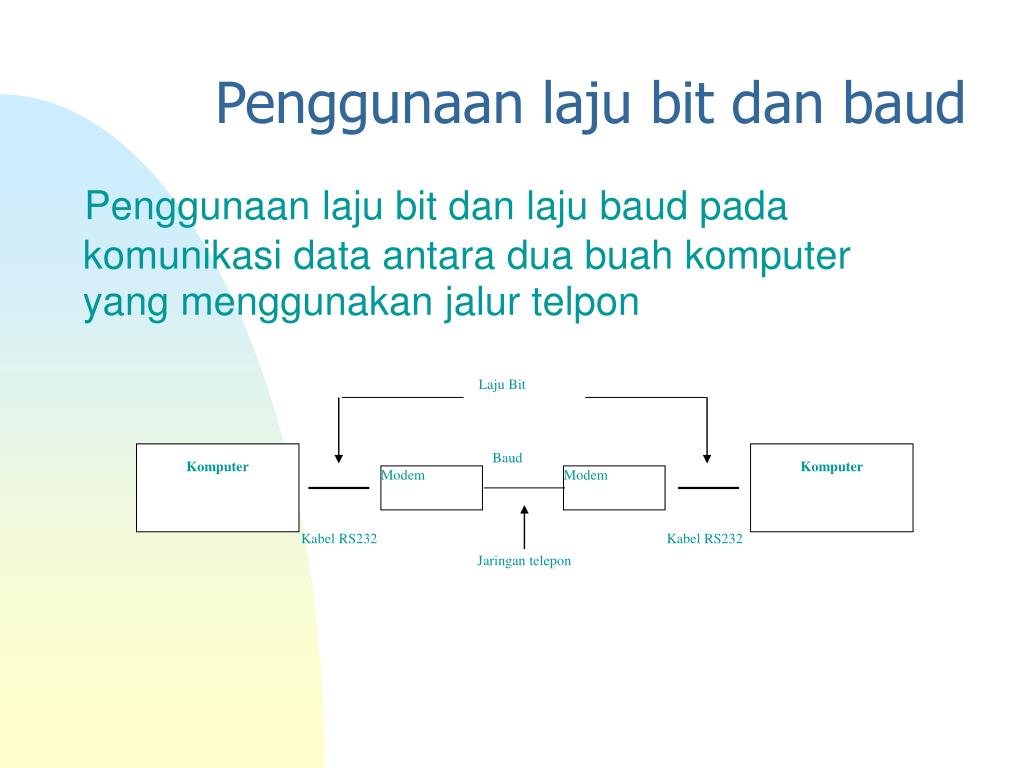

  8. Laju Bit Komputer Komputer Baud Modem Modem Kabel RS232 Kabel RS232 Jaringan telepon Penggunaan laju bit dan baud Penggunaan laju bit dan laju baud pada komunikasi data antara dua buah komputer yang menggunakan jalur telpon

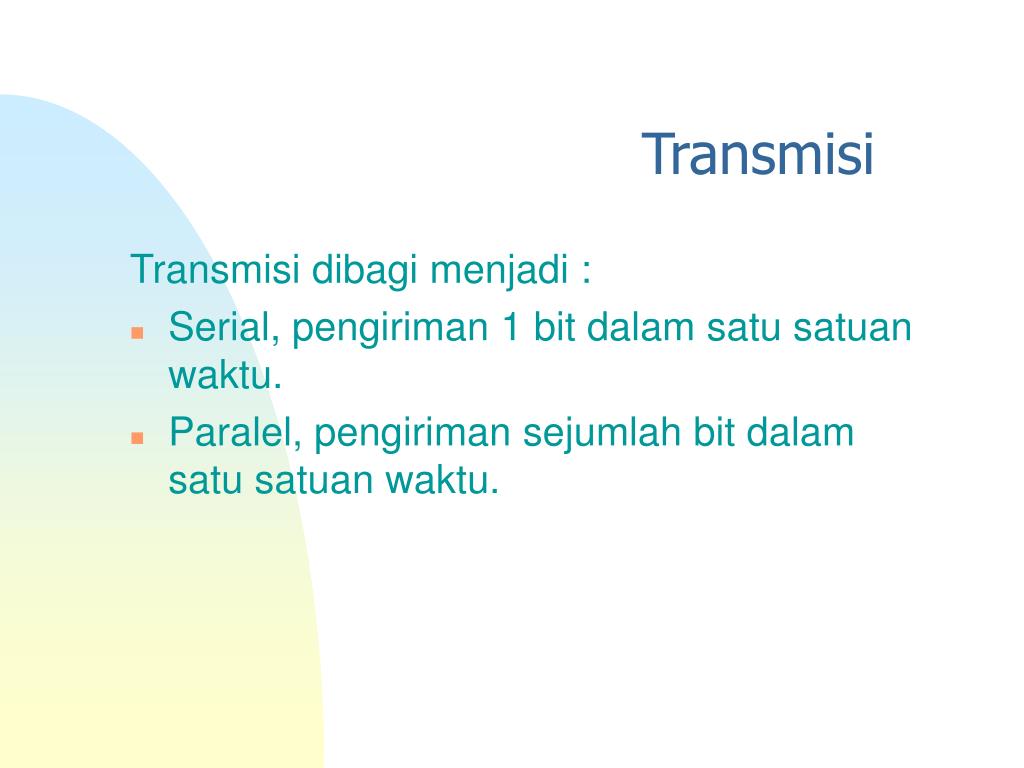

  9. Transmisi Transmisi dibagi menjadi : • Serial, pengiriman 1 bit dalam satu satuan waktu. • Paralel, pengiriman sejumlah bit dalam satu satuan waktu.

  10. Konfigurasi Jalur komunikasi • Titik-ke-titik (point-to-point) menghubungkan secara khusus dua buah peranti yang hendak berkomunikasi. • Multititik (multipoint) menyatakan hubungan yang memungkinkan sebuah jalur dapat digunakan oleh sejumlah peranti yang berkomunikasi.

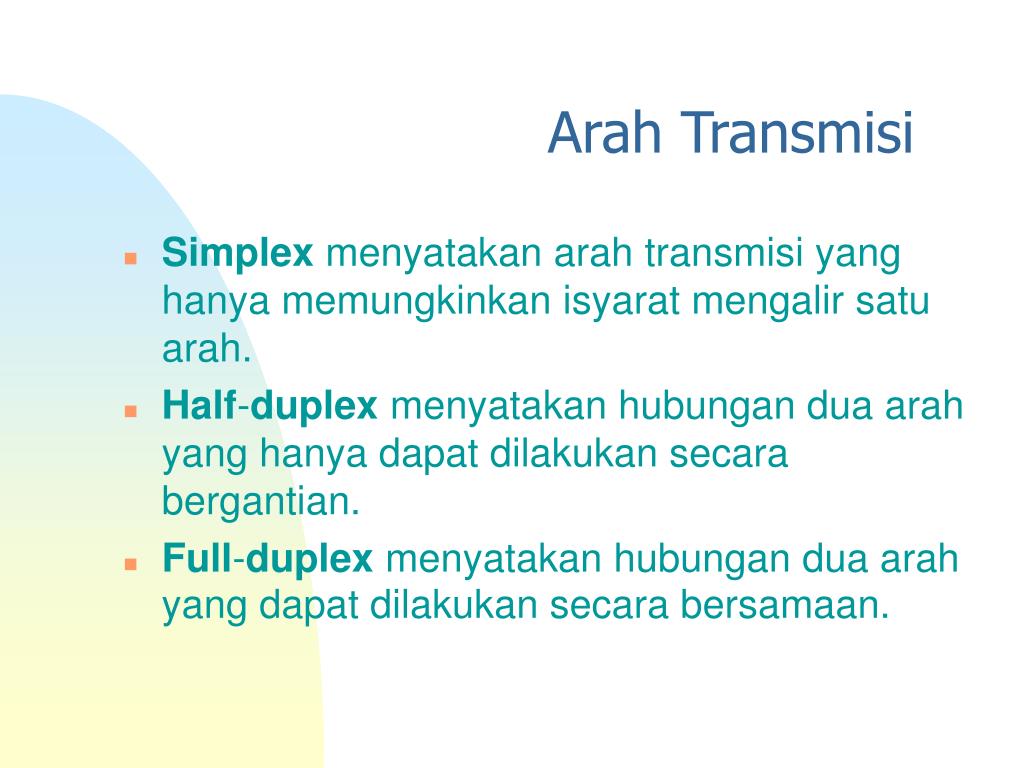

  11. Arah Transmisi • Simplex menyatakan arah transmisi yang hanya memungkinkan isyarat mengalir satu arah. • Half-duplex menyatakan hubungan dua arah yang hanya dapat dilakukan secara bergantian. • Full-duplex menyatakan hubungan dua arah yang dapat dilakukan secara bersamaan.

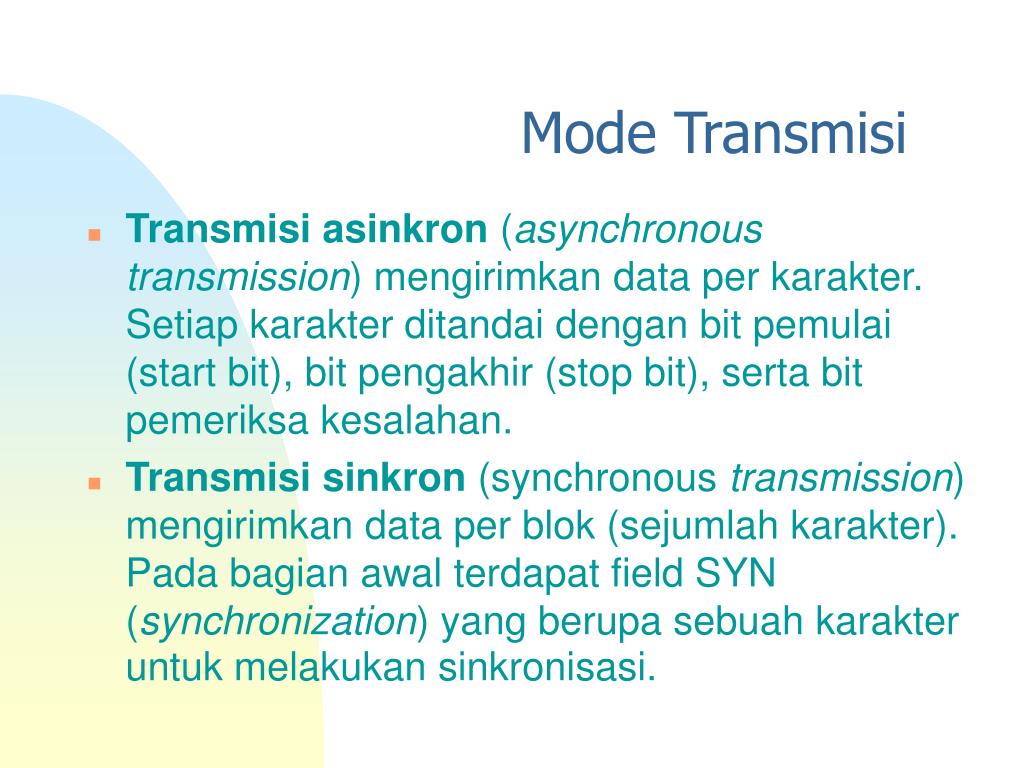

  12. Mode Transmisi • Transmisi asinkron (asynchronous transmission) mengirimkan data per karakter. Setiap karakter ditandai dengan bit pemulai (start bit), bit pengakhir (stop bit), serta bit pemeriksa kesalahan. • Transmisi sinkron (synchronous transmission) mengirimkan data per blok (sejumlah karakter). Pada bagian awal terdapat field SYN (synchronization) yang berupa sebuah karakter untuk melakukan sinkronisasi.

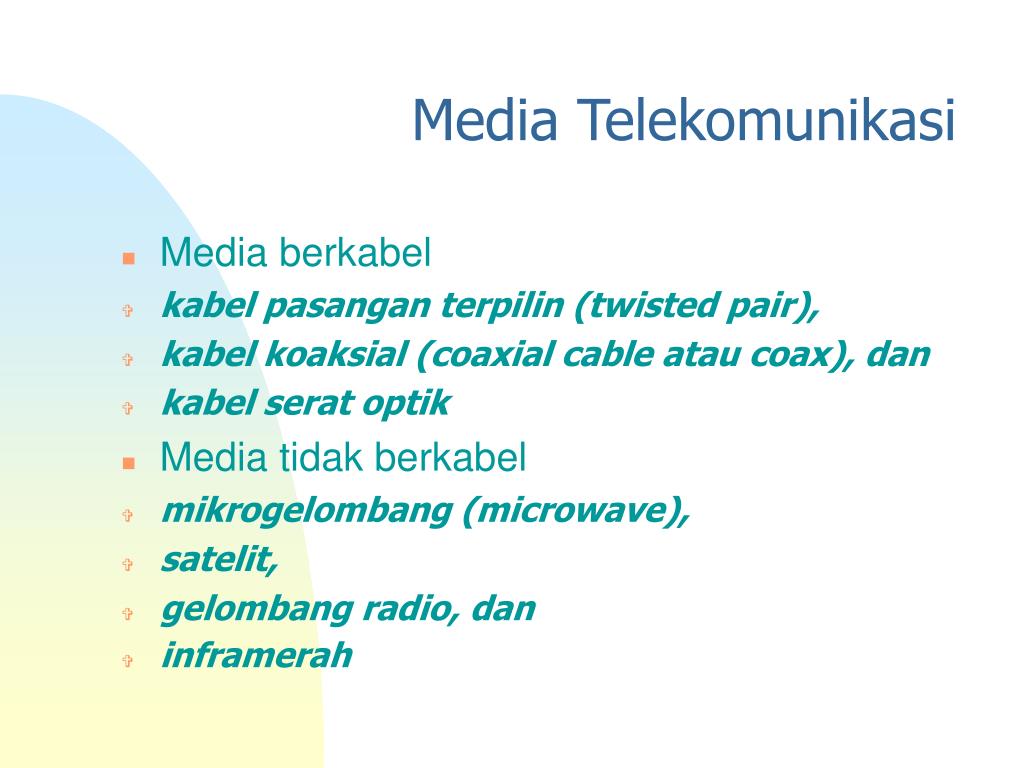

  13. Media Telekomunikasi • Media berkabel • kabel pasangan terpilin (twisted pair), • kabel koaksial (coaxial cable atau coax), dan • kabel serat optik • Media tidak berkabel • mikrogelombang (microwave), • satelit, • gelombang radio, dan • inframerah
