  1. CARTOGRAFIA - A. NETO

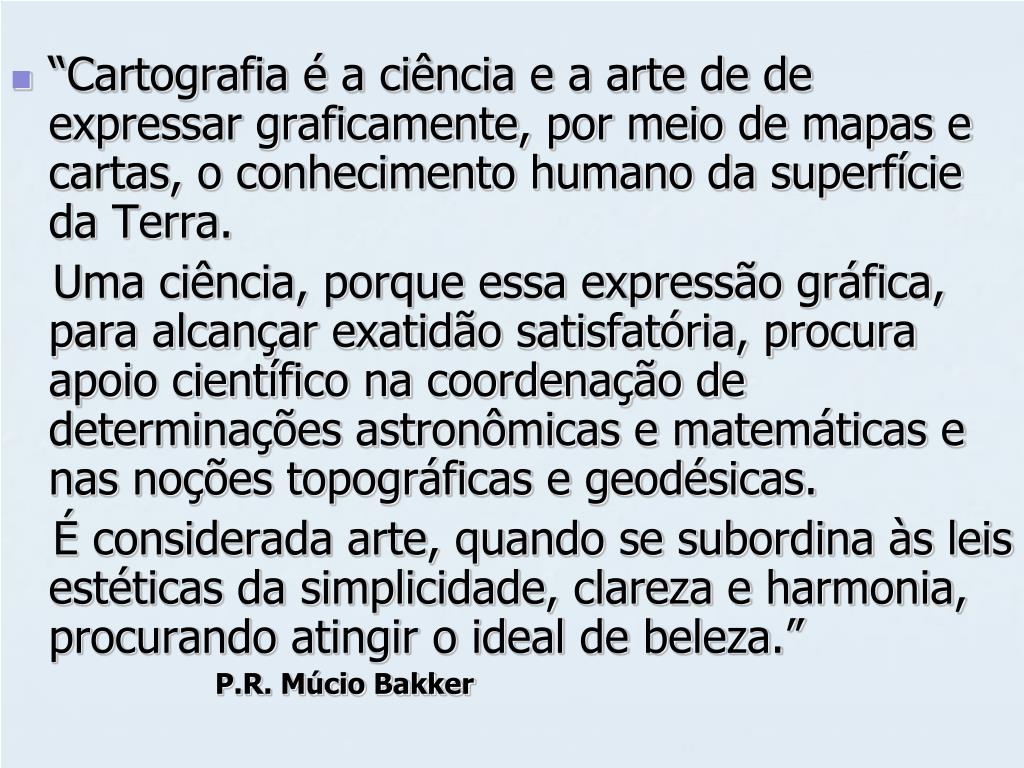

  2. “Cartografia é a ciência e a arte de de expressar graficamente, por meio de mapas e cartas, o conhecimento humano da superfície da Terra. Uma ciência, porque essa expressão gráfica, para alcançar exatidão satisfatória, procura apoio científico na coordenação de determinações astronômicas e matemáticas e nas noções topográficas e geodésicas. É considerada arte, quando se subordina às leis estéticas da simplicidade, clareza e harmonia, procurando atingir o ideal de beleza.” P.R. Múcio Bakker

  3. MAPAS (IBGE 2004) Os mapas correspondem à representação, aproximada, em um plano dos aspectos - geográficos, naturais, culturais e antrópicos -em proporção reduzida de toda superfície terrestre ou de parte dela. Para confecção de um mapa é necessária a aplicação de um conjunto de procedimentos que visa relacionar os pontos da superfície terrestre a pontos correspondentes no plano de projeção (mapa). Estes procedimentos consistem em

  4. CARTOGRAFIA • TÉCNICA OU ARTE DE PRODUZIR MAPAS • HISTÓRICO • PRÉ-HISTÓRIA • ANTIGUIDADE • IDADE MÉDIA • GRANDES NAVEGAÇÕES • ATUALIDADE

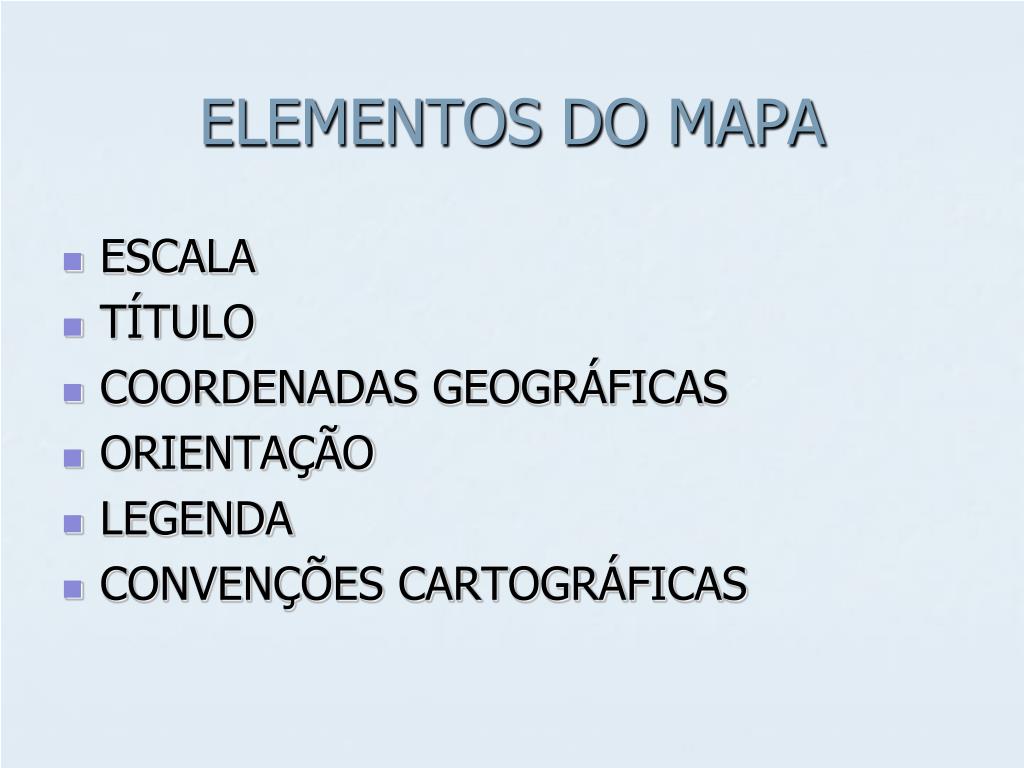

  5. ELEMENTOS DO MAPA • ESCALA • TÍTULO • COORDENADAS GEOGRÁFICAS • ORIENTAÇÃO • LEGENDA • CONVENÇÕES CARTOGRÁFICAS

  6. ESCALAS • NUMÉRICAS: 1: 2000000 • GRÁFICAS: • TAMANHOS • GRANDES: até 1: 250 000 • MÉDIAS: de 1: 250 000 até 1: 1 000 000 • PEQUENAS: acima de 1: 1 000 000

  7. ESCALAS • PLANTAS: • GRANDE (1:5000 a 1:20000) • CARTAS TOPOGRÁFICAS • MÉDIAS (1:100000 e 1:200000) • GRANDES (1:10000 e 1:50000) • COROGRÁFICAS (até 1:1000000) • GEOGRÁFICAS (acima 1:1000000)

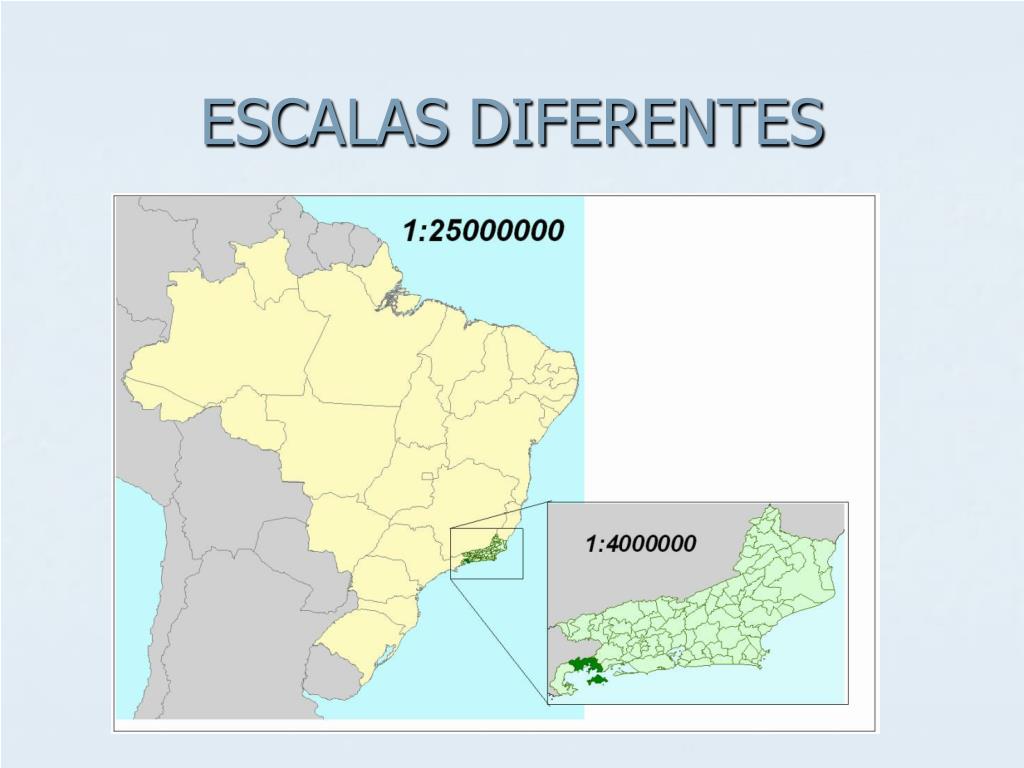

  8. ESCALAS DIFERENTES

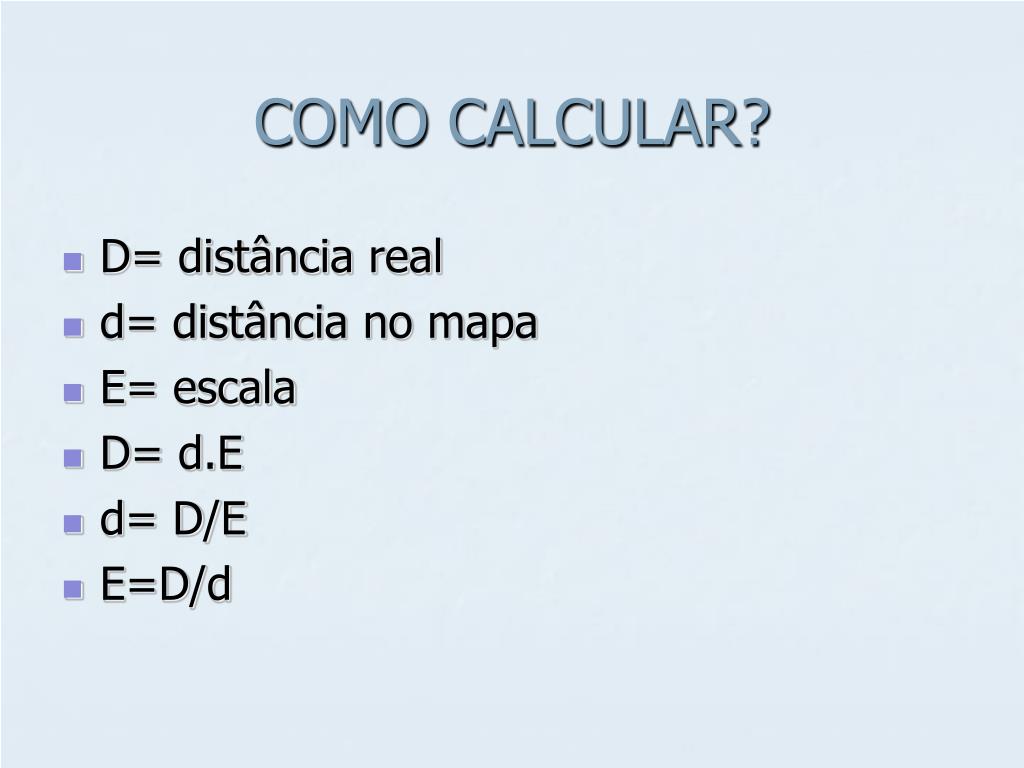

  9. COMO CALCULAR? • D= distância real • d= distância no mapa • E= escala • D= d.E • d= D/E • E=D/d

  10. COORDENADAS GEOGRÁFICAS

  11. MERIDIANOS E PARALELOS

  12. PROJEÇÕES

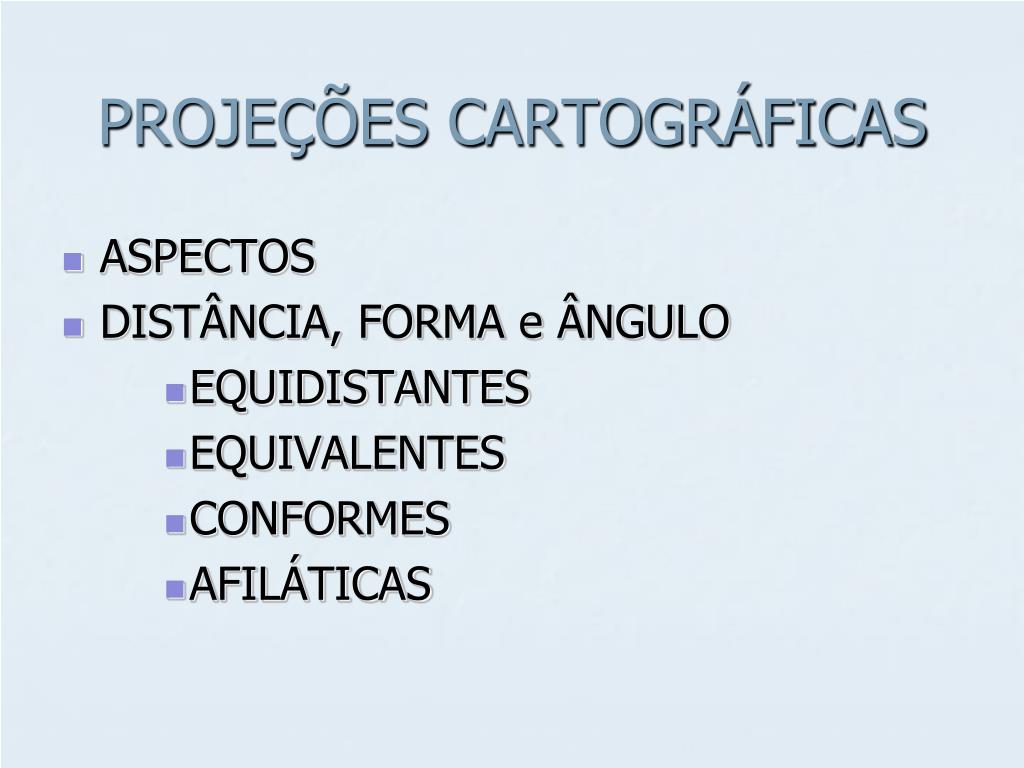

  13. PROJEÇÕES CARTOGRÁFICAS • ASPECTOS • DISTÂNCIA, FORMA e ÂNGULO • EQUIDISTANTES • EQUIVALENTES • CONFORMES • AFILÁTICAS

  14. PROJEÇÃO CILÍNDRICA

  15. CARACTERÍSTICAS • EQUADOR PRESERVA A ESCALA • QUANTO MAIOR A LATITUDE, MAIOR A DEFORMAÇÃO • PARALELOS EM INTERVALOS DESIGUAIS • MERIDIANOS IGUAIS E PERPENDICULARES AO EQUADOR • ACIMA DE 80° N (inviável)

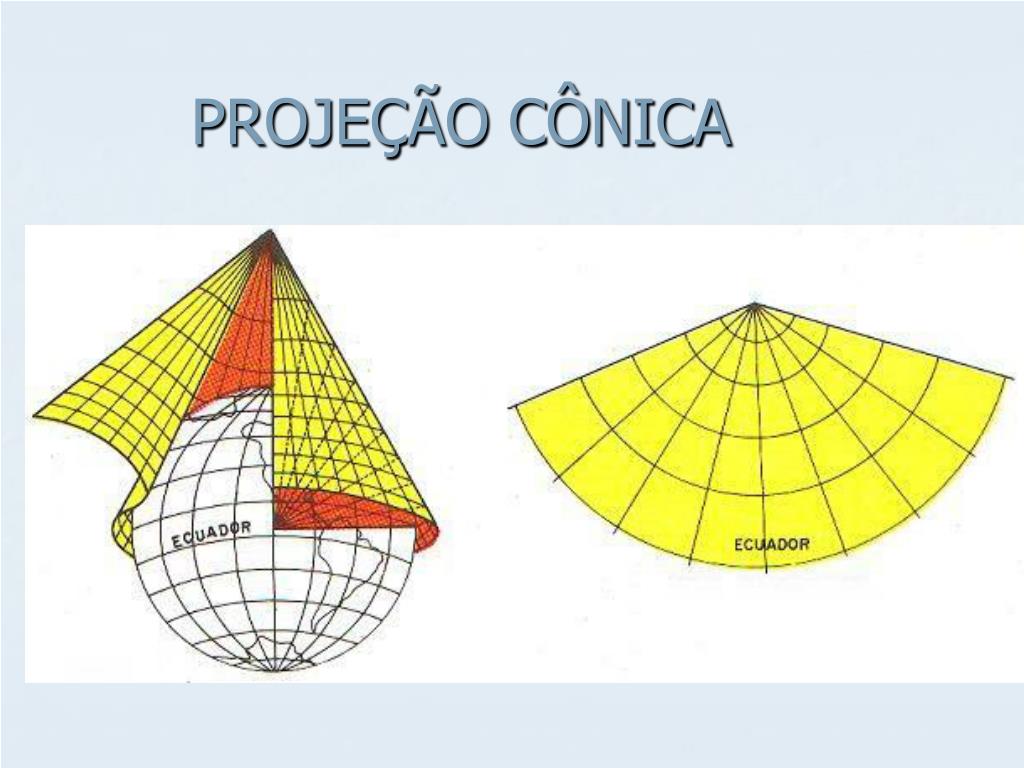

  16. PROJEÇÃO CÔNICA

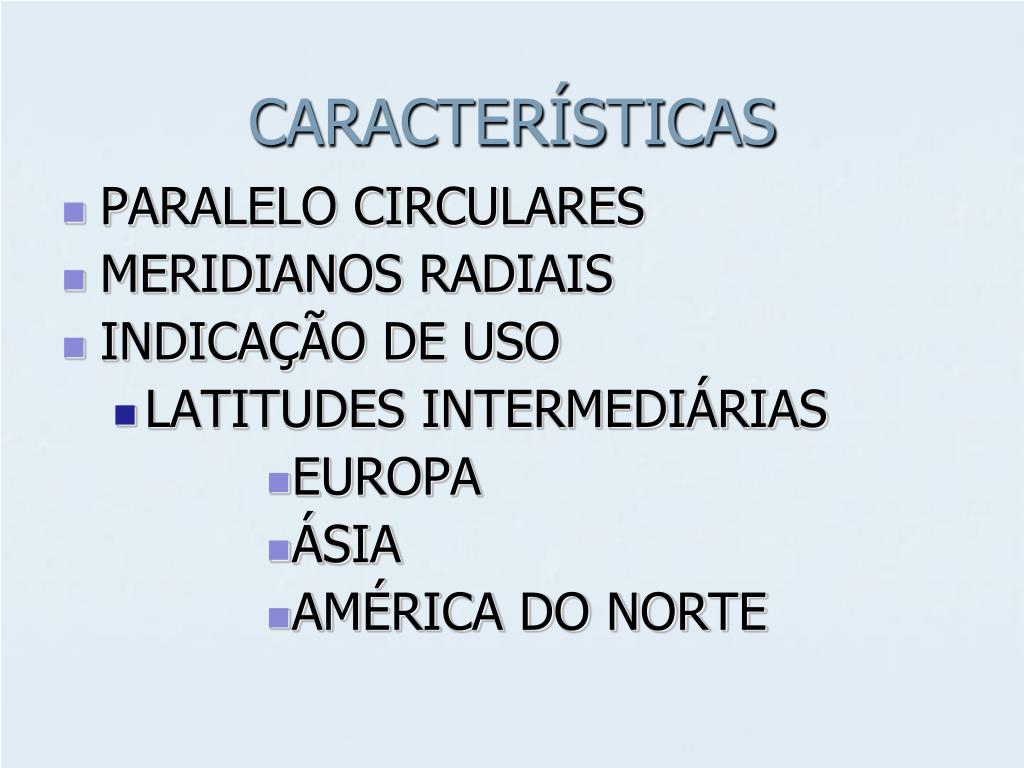

  17. CARACTERÍSTICAS • PARALELO CIRCULARES • MERIDIANOS RADIAIS • INDICAÇÃO DE USO • LATITUDES INTERMEDIÁRIAS • EUROPA • ÁSIA • AMÉRICA DO NORTE

  18. PPROJEÇÃO AZIMUTAL

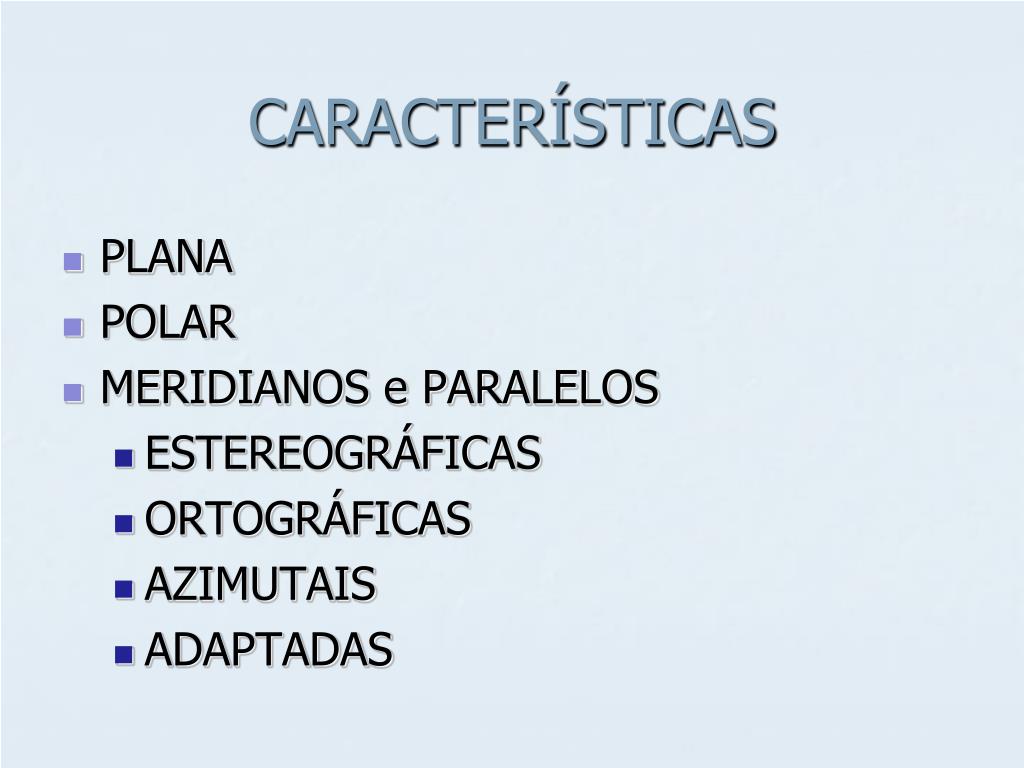

  19. CARACTERÍSTICAS • PLANA • POLAR • MERIDIANOS e PARALELOS • ESTEREOGRÁFICAS • ORTOGRÁFICAS • AZIMUTAIS • ADAPTADAS

  20. AZIMUTAL POLAR

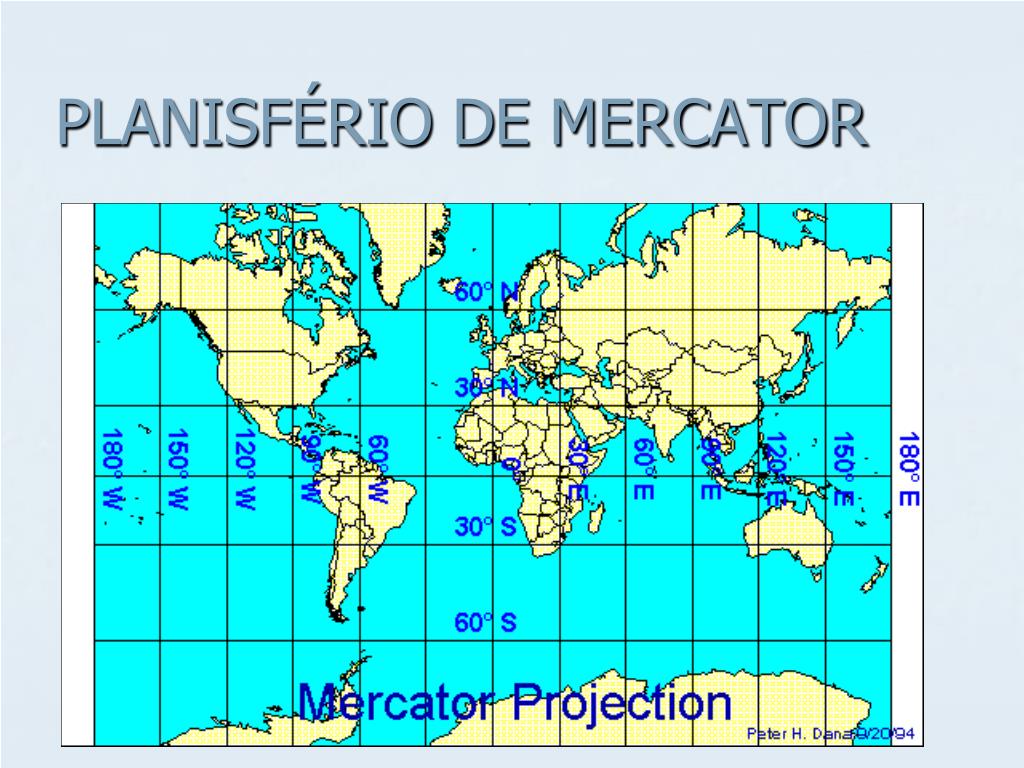

  21. PLANISFÉRIO DE MERCATOR

  22. CARACTERÍSTICAS • EUROCÊNTRICO • PROJEÇÃO CONFORME • NÃO DEFORMA ÂNGULOS • VALORIZA A FORMA • DEFORMA AS ÁREAS • HEMISFÉRIO NORTE

  23. PLANISFÉRIO DE PETERS

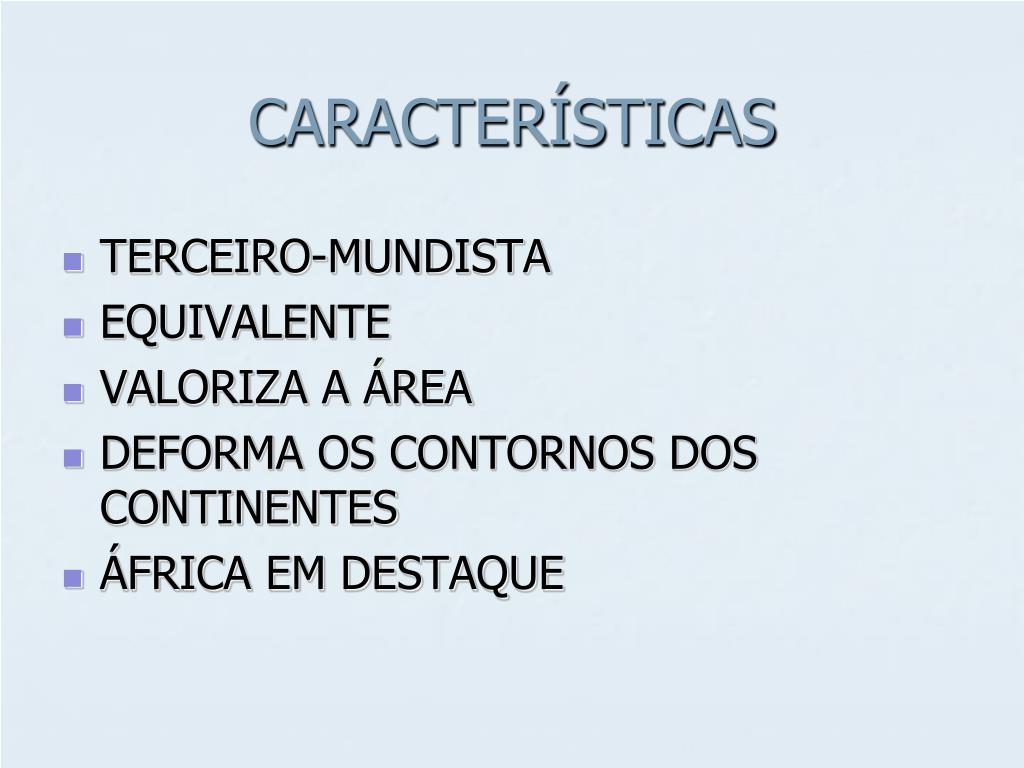

  24. CARACTERÍSTICAS • TERCEIRO-MUNDISTA • EQUIVALENTE • VALORIZA A ÁREA • DEFORMA OS CONTORNOS DOS CONTINENTES • ÁFRICA EM DESTAQUE

  25. MOLLWEIDE

  26. OUTRAS PROJEÇÕES

  27. PROJEÇÃO DE GOODE

  28. AZIMUTAL EQUIDISTANTE

  29. AITOFF

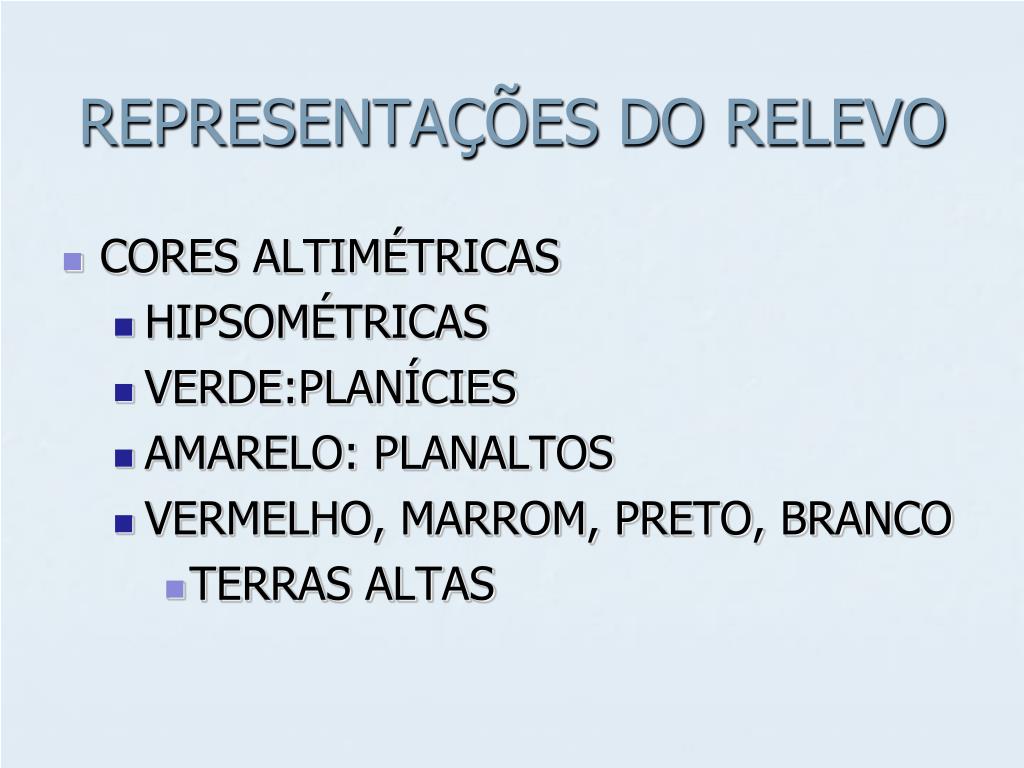

  30. REPRESENTAÇÕES DO RELEVO • CORES ALTIMÉTRICAS • HIPSOMÉTRICAS • VERDE:PLANÍCIES • AMARELO: PLANALTOS • VERMELHO, MARROM, PRETO, BRANCO • TERRAS ALTAS

  31. REPRESENTAÇÕES DO RELEVO • CORES ALTIMÉTRICAS • BALTIMÉTRICAS • PROFUNDIDADE DAS ÁGUAS • TONS DE AZUL (escuro para claro) • CURVAS DE NÍVEL • LIGAM PONTOS DE IGUAL ALTITUDE • INCLINAÇÃO DO RELEVO (plano ou não)

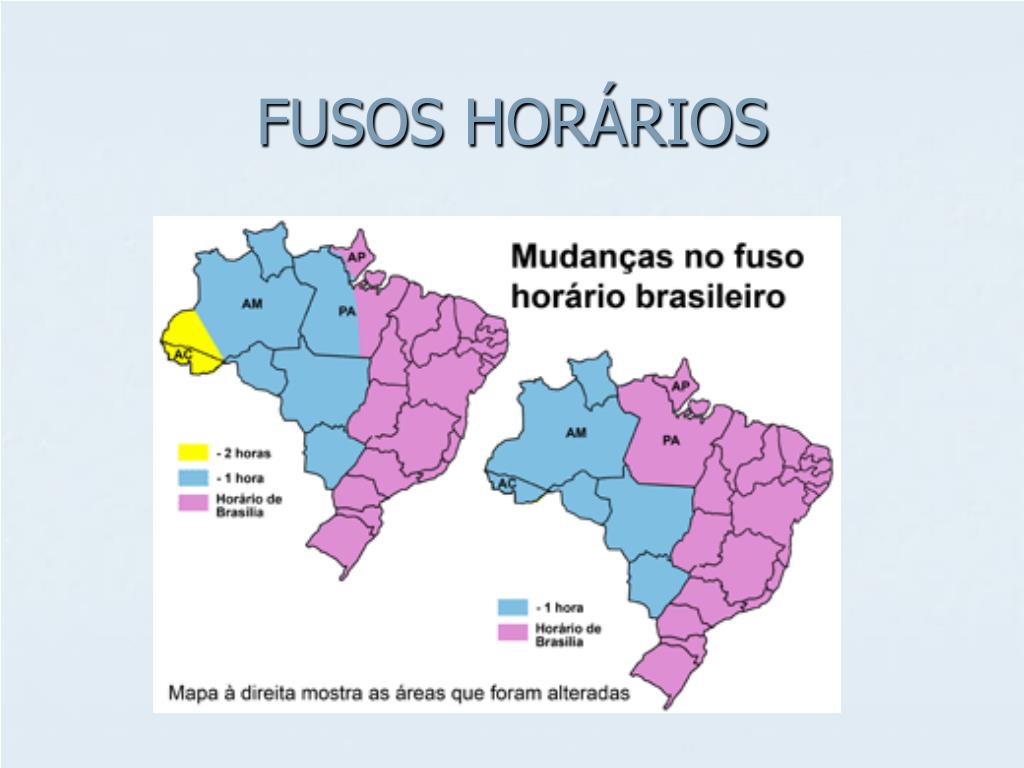

  32. NÃO FIQUE CONFUSO, VAMOS AOS FUSOS... HORÁRIOS FUSOS HORÁRIOS

  33. FUSOS HORÁRIOS

  34. FUSOS HORÁRIOS BR.
