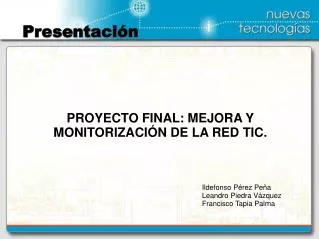

1. Presentación PROYECTO FINAL: MEJORA Y MONITORIZACIÓN DE LA RED TIC. Ildefonso Pérez Peña Leandro Piedra Vázquez Francisco Tapia Palma

2. Introducción • Puntos principales: • Mejora del rendimiento de la red TIC. • Monitorización de todos los dispositivos de la misma • Diseño de aplicación para importación masiva de datos desde fichero de texto plano via web.

3. Mejora de la red • Objetivos de mejora de la red • Localizar y documentar cada dispositivo de la red (prescindiendo de los equipos del alumnado). • Optimizar, en la medida de lo posible el funcionamiento de la red,manteniendo siempre una relación coste/beneficio. • Independizar los departamentos del profesorado de las aulas de alumnos. • Separar las redes alumnos-profesores con el fin de eliminar las vlan • Creación de un inventario actualizable de los dispositivos de red del centro

4. Situación inicial • Planta Baja: • Conexión directa desde un switch de sala de profesores al DACE • Conexión directa de 1 cable procedente del salón de actos al DACE

5. Situación inicial • Primera Planta: • Todos los departamentos cuentan con conexión a la red dependiendo de diversas aulas. • Los laboratorios no disponen de conexión a la red. • La mayoría del cableado de esta planta sube hasta la segunda para llegar a un departamento y volver a bajar a la primera planta Planos:

6. Situación inicialPrimera Planta • Primera Planta: Ala 101-115

7. Situación inicialPrimera Planta • Primera Planta: Ala 115-129 • En el ala 122-129 el único departamento existente es el de música el cual no dispone de conexión alguna

8. Situación inicialSegunda Planta • Segunda Planta: • La parte no mostrada no contiene información útil al proyecto

9. Soluciones Propuestas • En un principio distinguimos 2 opciones para llevar a cabo todo el proceso de mejora para cada planta: • Tirar un cableado nuevo que independizase los departamentos conectándolos directamente al DACE • Aprovechar un cableado perteneciente a una instalación no terminada anterior al montaje de la red TIC del centro • Por motivos de tiempo y coste se optó por la 2ª opción

10. Realización: • Aprovechándose el material disponible se procede a la independización: • Primero, utilizando parte de la instación anterior a la TIC se independizan los departamentos de la primera planta, conectándolos directamente al DACE • A continuación repetimos el procedimiento para la 2ª planta llevando la conexión de los departamentos hasta el “punto central” de la 2ª planta, nos referimos al dep. de Idiomas • Para terminar se tiran 3 cables nuevos de la 2ª planta a la 1ª para optimizar el rendimiento de la red. • El resultado ha sido:

11. Situación FinalPrimera Planta Primera Planta: ala 101-115

12. Situación FinalPrimera Planta Primera Planta: ala 115-129 • No se han llegado a terminar las remodelaciones en este ala • El ala 122-129 no ha sufrido cambios

13. Situación FinalSegunda Planta Segunda Planta: • Las áreas no dibujadas no han sido modificadas

14. Monitorización • ¿En que consiste la monitorización de la red? • Posibles soluciones: • AutoScan Network • Moods • PandoraFMS • Nagios • NagiosQL • Ntop

15. Nagios • Se ajusta a las necesidades reales del proyecto • Fue utilizado por el CGA • Amplia documentación • Gran cantidad de plugins • Interfaz web • Libre, eliminando costes en licencias

16. Algo sobre Nagios • Originalmente Netsaint. Creador Ethan Galstad • SMTP, POP3, HTTP, NTTP, ICMP • Varios sistemas operativos • Monitorización de recursos del host • Notificaciones a los contactos • Agrupaciones de host y de servicios • Información de log del sistema y del proceso

17. Problemas de Nagios • Base de datos en ficheros de texto plano lo que dificulta su gestión. Fruity nos ayudará. • No da la opción de realizar el chequeo total de la red en un determinado momento. • Sutil a errores en la configuración. • Inglés.

18. Instalación de Nagios • Desde los fuentes o con aptitude install. • Configuremos /etc/network/interfaces • auto eth1.2:0 • iface eth1.2:0 inet static • address 192.168.24.205 • network 192.168.24.0 • netmask 255.255.255.0 • broadcast 192.168.24.255 • Cuidado con los permisos • Habilitemos comandos externos • sudo g+s /var/lib/nagios2/rw/

19. Configuremos Nagios • Dentro de conf.d encontraremos: • contacts_nagios2.cfg • generic-host_nagios2.cfg • extinfo_nagios2.cfg • host-gateway_nagios2.cfg • hostgroups_nagios2.cfg • localhost_nagios2.cfg • services_nagios2.cfg • timeperiods_nagios2.cfg

20. Otras configuraciones • /etc/nagios2/nagios.cfg • /etc/nagios2/apache2.conf • /etc/nagios2/htpasswd • /usr/share/nagios2/htdocs/images/logos • Imágenes .png • Cuidado con los permisos para el usuario www-data

21. generic-host_nagios2.cfg define host{ use generic-host host_ name swdace alias switch 3COM DACE address 192.168.4.50 parents swdel_que_cuelga check_command check-host-alive check_interval 5 max_check_attempts 20 notification_interval 240 notification_period 24x7 notification_options d,u,r }

22. extinfo_nagios2.cfg define hostextinfo{ host_name Acceso_Google notes El acceso a Google comprueba la conexión a Internet icon_image google.png icon_image_alt Google vrml_image google.png statusmap_image google.png }

23. hostgroups_nagios2.cfg define hostgroup { hostgroup_name switch alias Switchs members sw101,sw103,sw107a ... }

24. Usemos Nagios Iniciarlo: http://servidor/nagios2 Aprendamos a usarlo en vivo y en directo

25. Software Importación de Archivos • INTRODUCCIÓN: • Partir de unos conocimientos de "entorno". • Manejar lenguaje HTML, JavaScript y comandos de Linux. • FUNCIÓNES: • Recoger los datos de un formulario. • Enviar el fichero de aulas al servidor. • Actualizar ficheros: generic-host y hostgroup.

26. SoftwareImportación de Archivos PASOS: • 1.Envio de datos al fichero nagiosupload.php • 2.Este recoge los datos y envia el fichero al servidor(/tmp)‏ • 3.Redirigir los datos a nagios.cgi

27. SoftwareImportación de Archivos Nagios.cgi

28. SoftwareImportación de Archivos • ESTRUCTURA: • 1. Cabecera • 2. Validación de los datos del formulario • 3. Cuerpo del programa • Se recogen los datos del formulario • 4. Procesamiento de datos • Inserción de datos en el fichero generic-host • Inserción de datos en el fichero hostgroup • 5. Desarrollo del formulario • Llamada función validación • Cuerpo de formulario • 6. Cierre de la aplicación

29. SoftwareImportación de Archivos Nagiosupload.php

30. SoftwareImportación de Archivos • ESTRUCTURA: • 1. Cabecera • 2. Importación del fichero “aulas” • 3. Se muestran los datos • 4. Redirección a nagios.cgi • 5. Cierre de la aplicación

31. SoftwareImportación de Archivos • IMPORTANTE: • Permisos a www-data: chmod q+wr archivos • Cambiarmos el grupo: chgrp www-data archivos

32. Consecución de objetivos: Respecto a los objetivos previstos: Se ha conseguido casi en su totalidad la independización de la red profesores-alumnos, pudiendo eliminar la mayoría de las vlan Se ha recopilado documentación completa sobre cualquier dispositivo del centro, siendo éste un “inventario actualizable” Se ha mejorado considerablemente el rendimiento de la red en la 2ª planta del centro gracias a los cables auxiliares instalados

33. Problemasencontrados: En este apartado podríamos extendernos considerablemente, pero resumiendo: Falta casi absoluta de documentación previa al proyecto Dificultad de acceso tanto a aulas como a departamentos por motivos ajenos al personal Falta de tiempo para la envergadura del proyecto Pérdida de tiempo en la reutilización de la instalación anterior a la red TIC

34. Futurasmejoras: Todo es mejorable, aquí se reflejan algunas de las posibles mejoras futuras: Independización de los departamentos restantes (Geografía y FOL)‏ Eliminación del cableado y material instalado en desuso Proveer los laboratorios de conexión a la red

35. LICENCIA • USTED ES LIBRE DE • Copiar, distribuir y comunicar la obra. • Hacer otras derivadas • Bajo las condiciones siguientes: • Reconocimiento. Debe reconocer los créditos de la obra de la manera especificada por el autor. • No comercial. No puede utilizar esta obra para fines comerciales Al reutilizar o distribuir la obra, tiene que dejar bien claro los términos de la licencia de esta obra. Alguna de estas condiciones puede no aplicarse si se obtiene el permiso del titular de los derechos de autor. Nada en esta licencia menoscaba o restringe los derechos morales del autor.

36. FIN DE LA PRESENTACIÓN Dudas y preguntas
