Análisis Léxico

1. Análisis Léxico M.C. Juan Carlos Olivares Rojas

2. Agenda Introducción a los Autómatas finitos y expresiones regulares. Analizador de léxico. Manejo de localidades temporales de memoria (buffers). Creación de tablas de símbolos. Manejo de errores léxicos. Generadores de código léxico: Lexy Flex.

3. Ensamblado en Java ¿Qué es un autómata? Es un modelo matemático que sirve para determinar si una cadena pertenece a un lenguaje no. A = (Q, Σ, &, F) donde Q = conjunto de estados Σ= alfabeto de entrada & = funciones de transición F = conjunto de estados de aceptación

4. AFD La característica que tienen los Autómatas Finitos Deterministas (AFD) es que solo existe una función de transición definida para un símbolo de entrada. Esto elimina ambigüedades Una expresión regular es una forma abreviada de representar lenguajes: a Representa el lenguaje de las letras a a* Representa el lenguaje que tiene 0 hasta n a’s

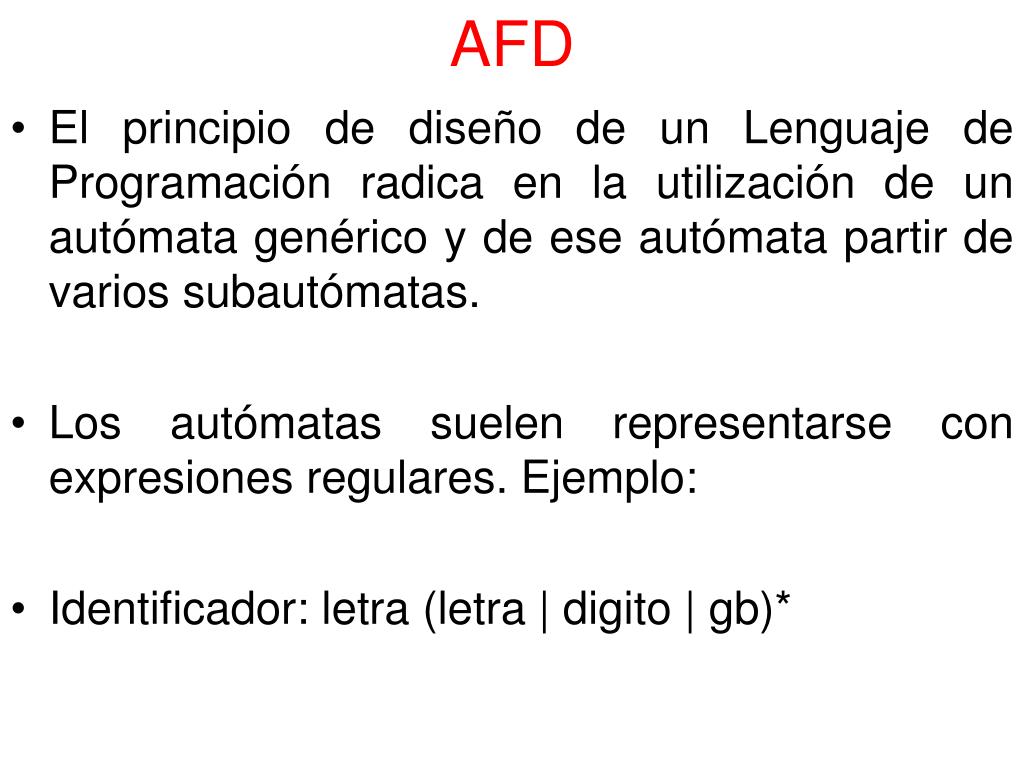

5. AFD El principio de diseño de un Lenguaje de Programación radica en la utilización de un autómata genérico y de ese autómata partir de varios subautómatas. Los autómatas suelen representarse con expresiones regulares. Ejemplo: Identificador: letra (letra | digito | gb)*

6. AFD Generar la expresión regular para identificar URL válidas. Ejemplo: http://www.patito.com/recurso.php?id=0 ftp://ftp.sindominio.com/pub/archivo file://casa.decera.com/recurso+20+dos ¿Cómo queda la expresión regular?

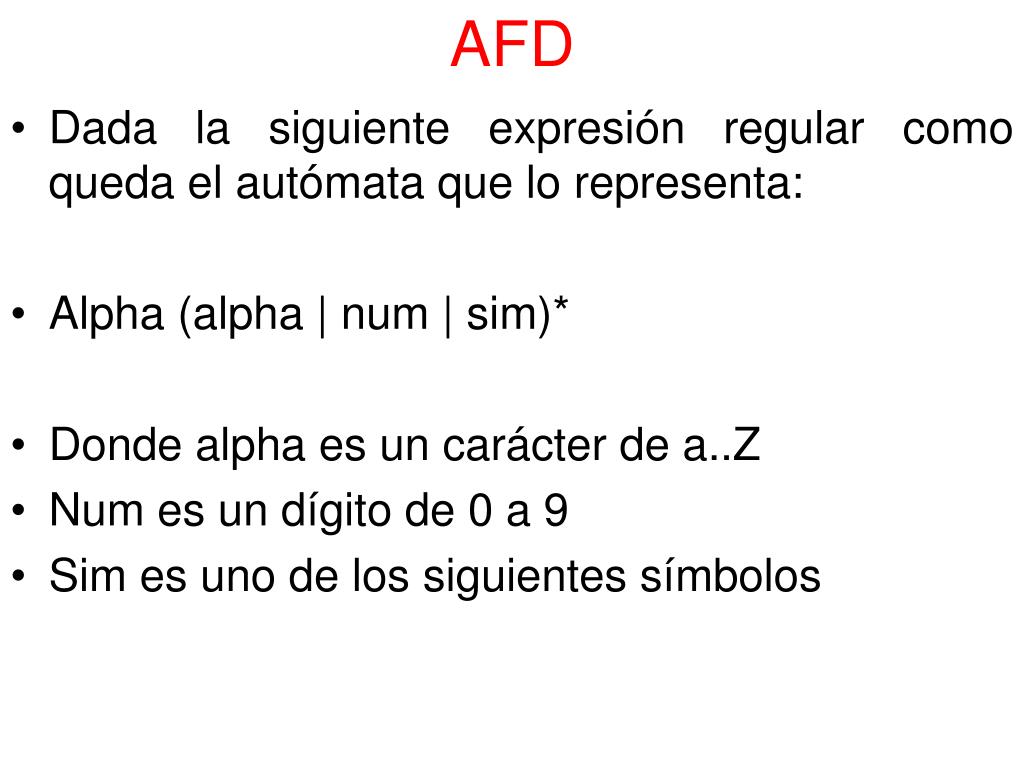

7. AFD Dada la siguiente expresión regular como queda el autómata que lo representa: Alpha (alpha | num | sim)* Donde alpha es un carácter de a..Z Num es un dígito de 0 a 9 Sim es uno de los siguientes símbolos

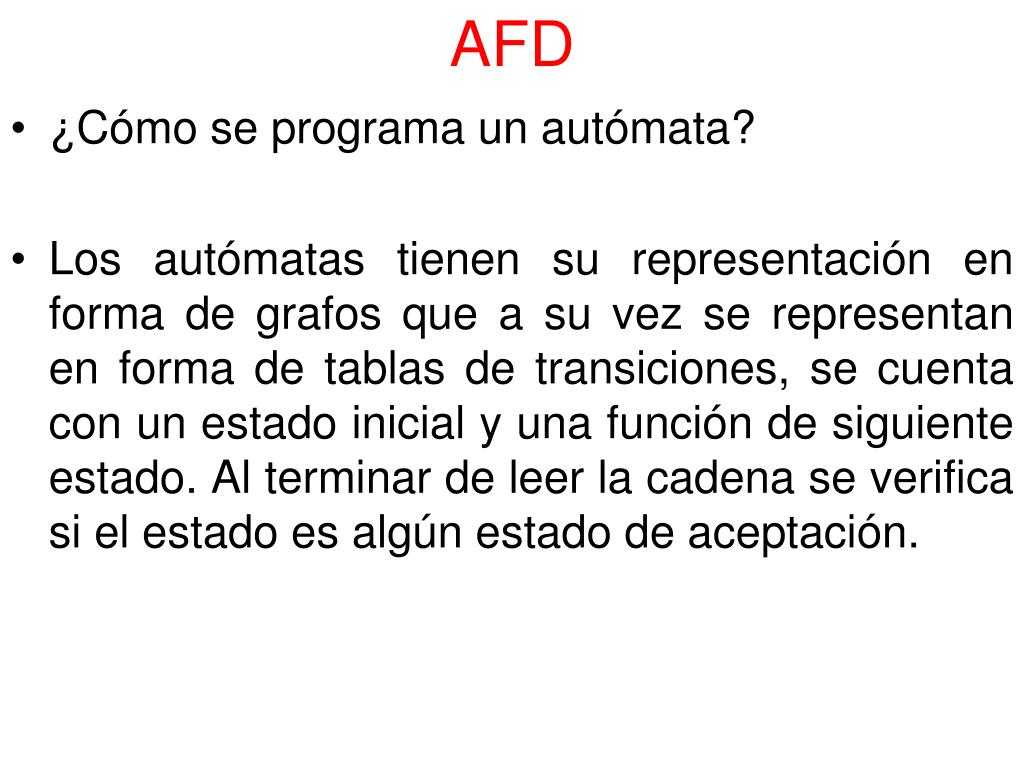

8. AFD ¿Cómo se programa un autómata? Los autómatas tienen su representación en forma de grafos que a su vez se representan en forma de tablas de transiciones, se cuenta con un estado inicial y una función de siguiente estado. Al terminar de leer la cadena se verifica si el estado es algún estado de aceptación.

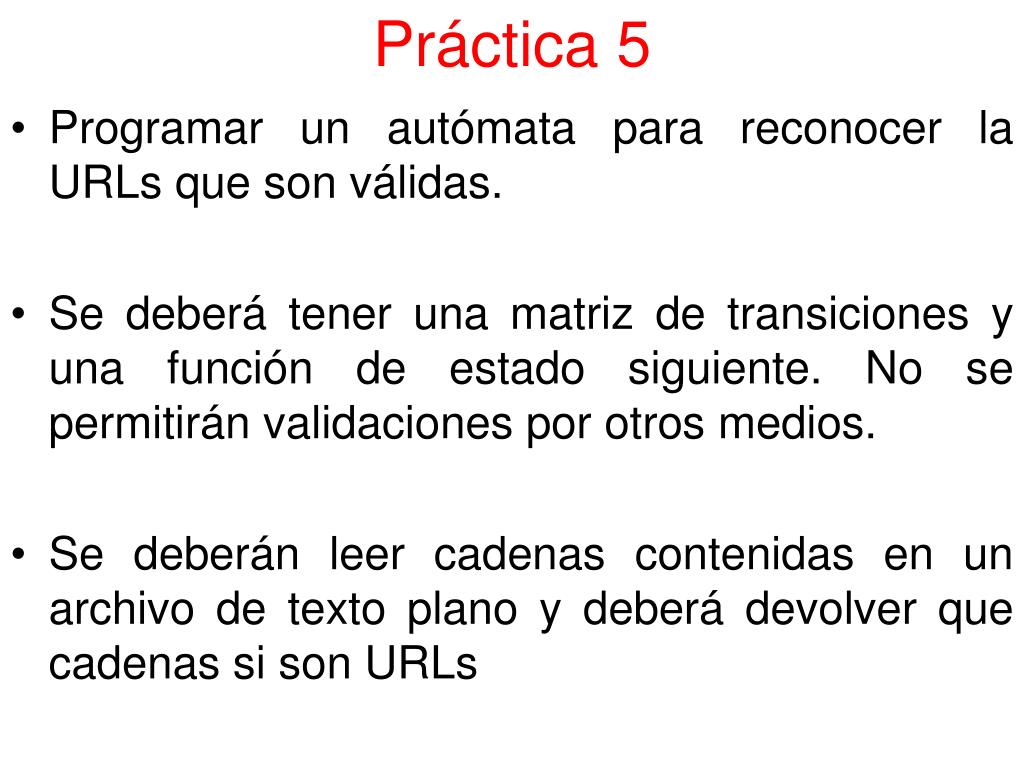

9. Práctica 5 Programar un autómata para reconocer la URLs que son válidas. Se deberá tener una matriz de transiciones y una función de estado siguiente. No se permitirán validaciones por otros medios. Se deberán leer cadenas contenidas en un archivo de texto plano y deberá devolver que cadenas si son URLs

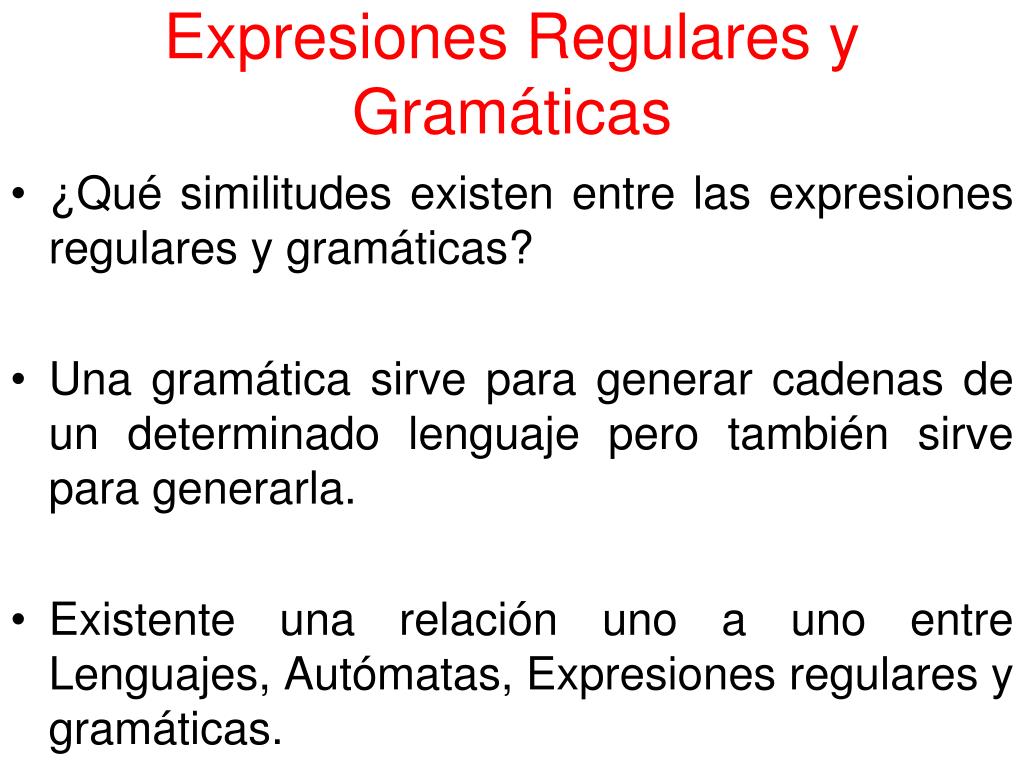

10. Expresiones Regulares y Gramáticas ¿Qué similitudes existen entre las expresiones regulares y gramáticas? Una gramática sirve para generar cadenas de un determinado lenguaje pero también sirve para generarla. Existente una relación uno a uno entre Lenguajes, Autómatas, Expresiones regulares y gramáticas.

11. Analizador Léxico El análisis léxico es la primera fase de la compilación. Un analizador léxico: Lee caracteres de entrada y generar como salida una secuencia de componentes léxicos (generalmente representados por números).

12. Analizador Léxico Un analizador léxico: Elimina espacios en blanco (considerados por el lenguaje como tabuladores, etc.) Eliminar comentarios Proporcionar información acerca de errores léxicos (caracteres inexistentes o tokens inexistentes)

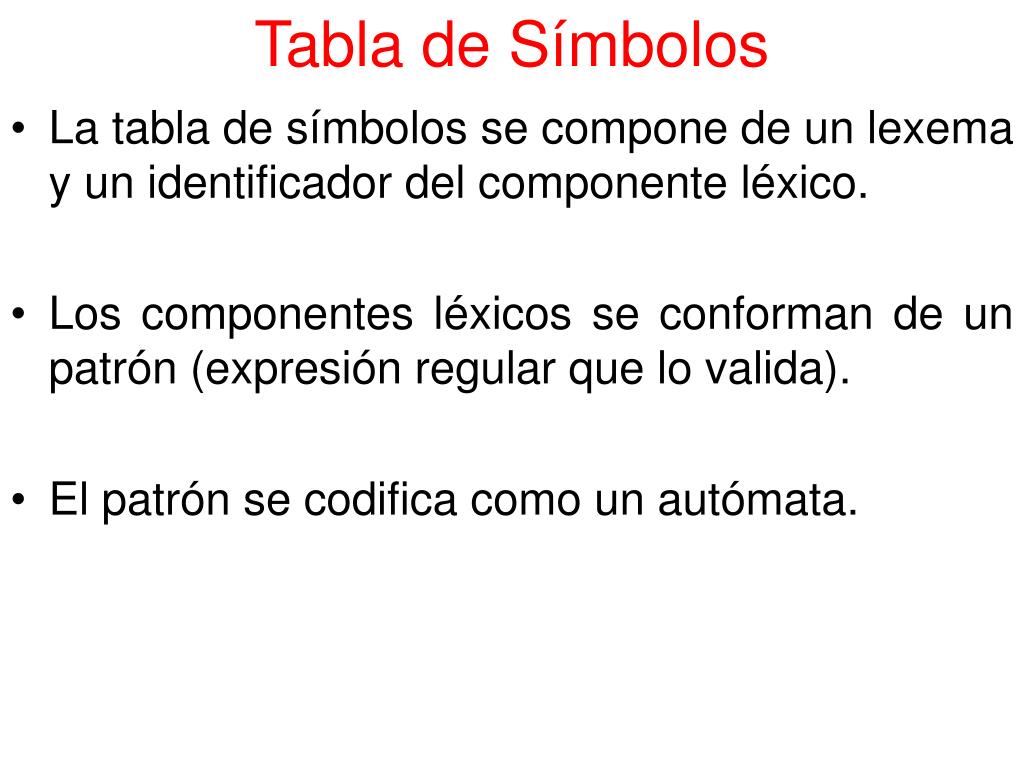

13. Tabla de Símbolos La tabla de símbolos se compone de un lexema y un identificador del componente léxico. Los componentes léxicos se conforman de un patrón (expresión regular que lo valida). El patrón se codifica como un autómata.

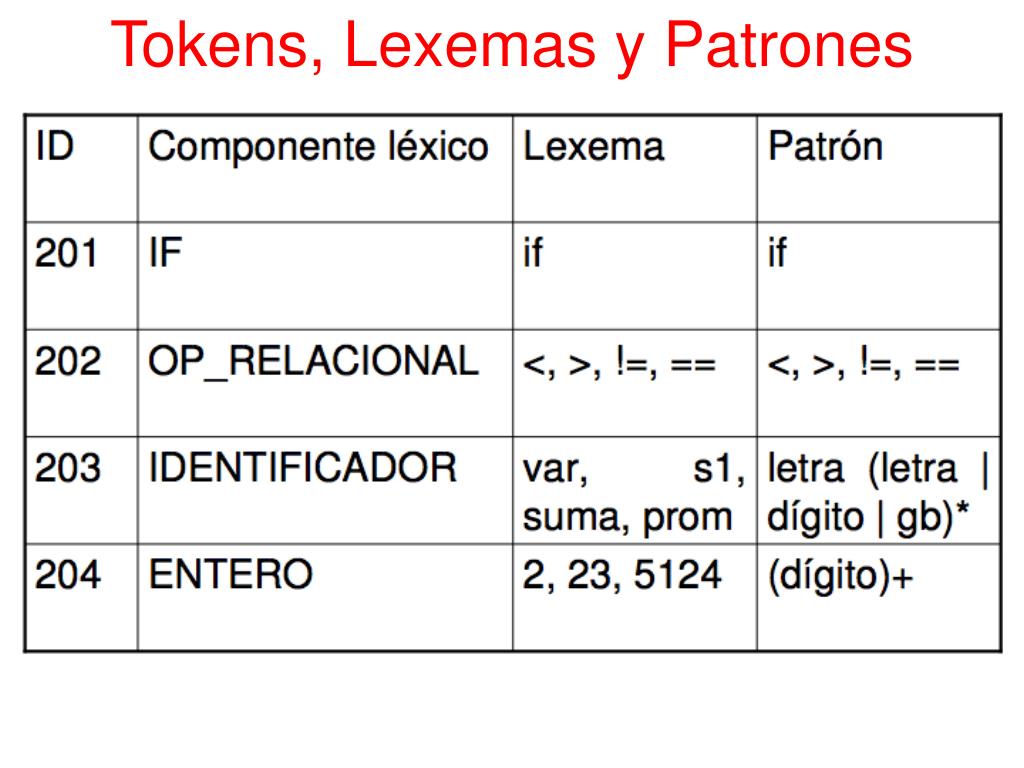

14. Tokens, Lexemas y Patrones

15. Análisis Léxico También recibe el análisis lineal, se llama léxico o exploración. Ejemplo: Posicion:= inicial + velocidad * 60 Posicion: identificador := símbolo de asignación Inicial: identificador

16. Análisis Léxico +: signo de suma Velocidad: identificador *: signo de multiplicación 60: numero Las palabras clave de muchos lenguajes son lexemas tal cual. Por ejemplo para reconocer un token if, se necesita de un patrón “if”.

17. Analizador Léxico La tabla de símbolo debe insertar y buscar componentes léxicos (aunque en el análisis léxico sólo se inserten, se debe recordar que la tabla de símbolos es utilizada por el analizador sintáctico y por otras fases del proceso de traducción. Los componentes léxicos se tratan como terminales de la gramática del lenguaje fuente. Existen muchas herramientas para utilizar expresiones regulares.

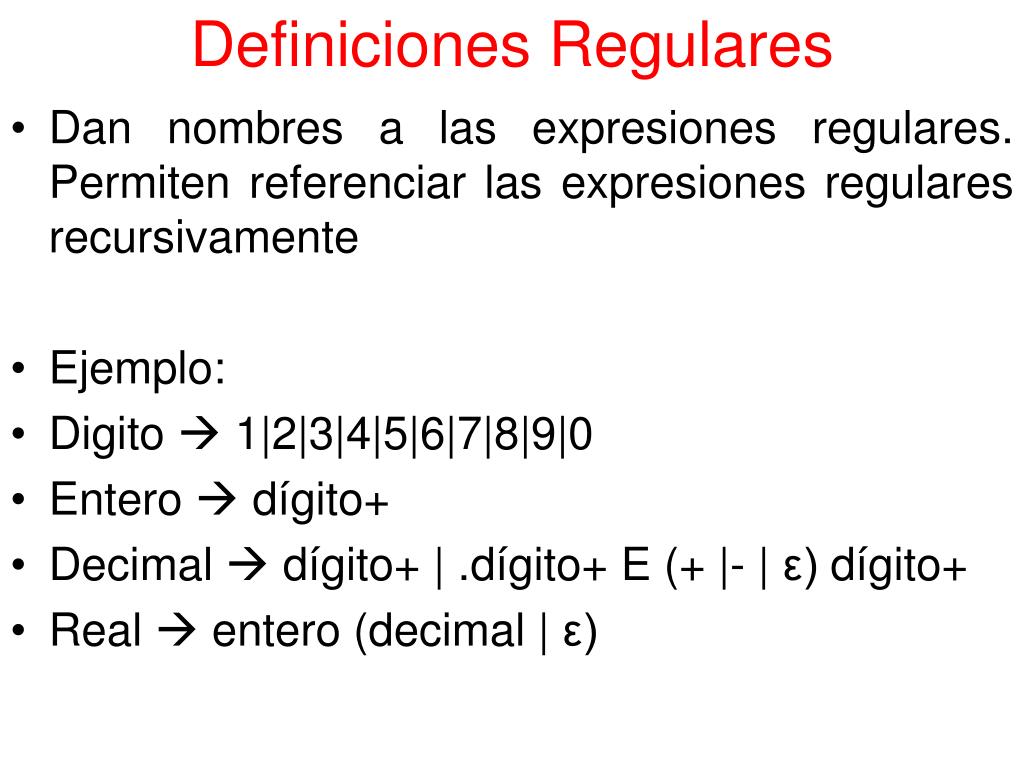

18. Definiciones Regulares Dan nombres a las expresiones regulares. Permiten referenciar las expresiones regulares recursivamente Ejemplo: Digito  1|2|3|4|5|6|7|8|9|0 Entero  dígito+ Decimal  dígito+ | .dígito+ E (+ |- | ε) dígito+ Real  entero (decimal | ε)

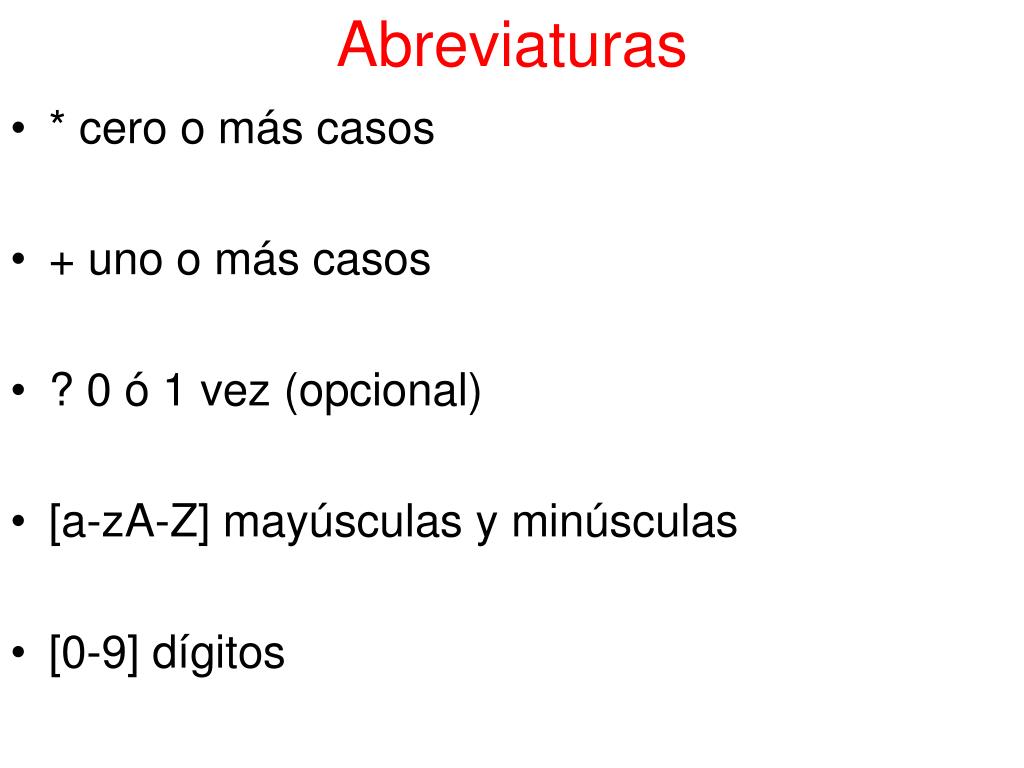

19. Abreviaturas * cero o más casos + uno o más casos ? 0 ó 1 vez (opcional) [a-zA-Z] mayúsculas y minúsculas [0-9] dígitos

20. Definiciones Regulares Digito[0-9] Entero digito+ Decimal .digito+exponente? Exponente (E | e) (+|-)?digito+ Real  entero decimal?

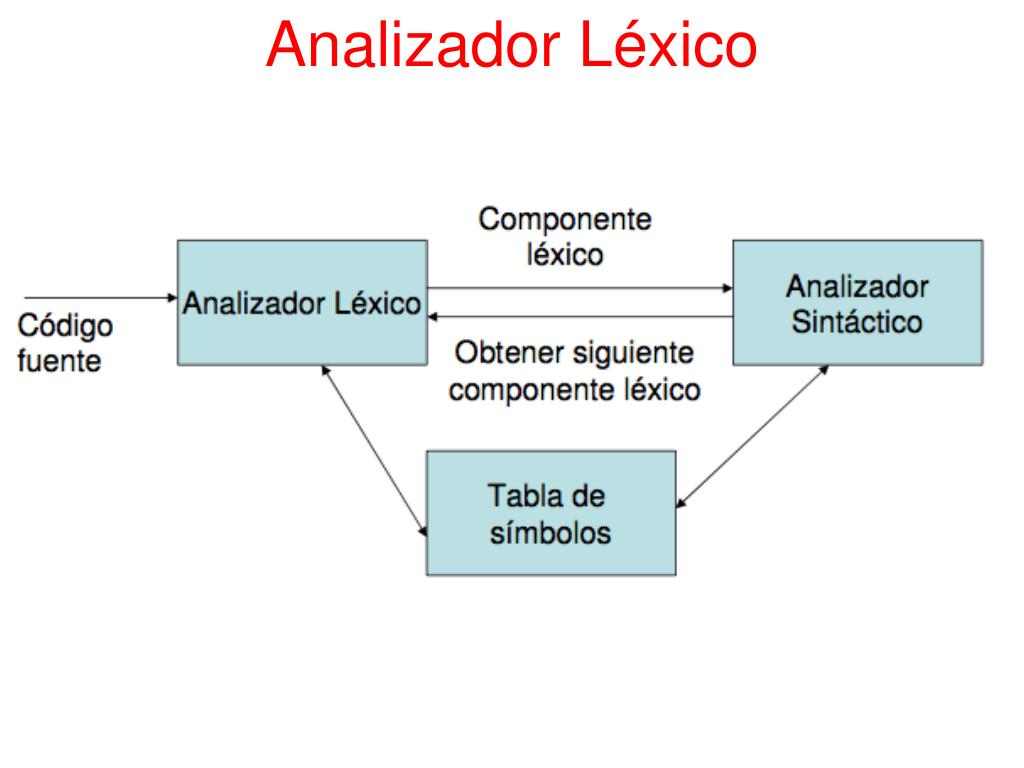

21. Analizador Léxico

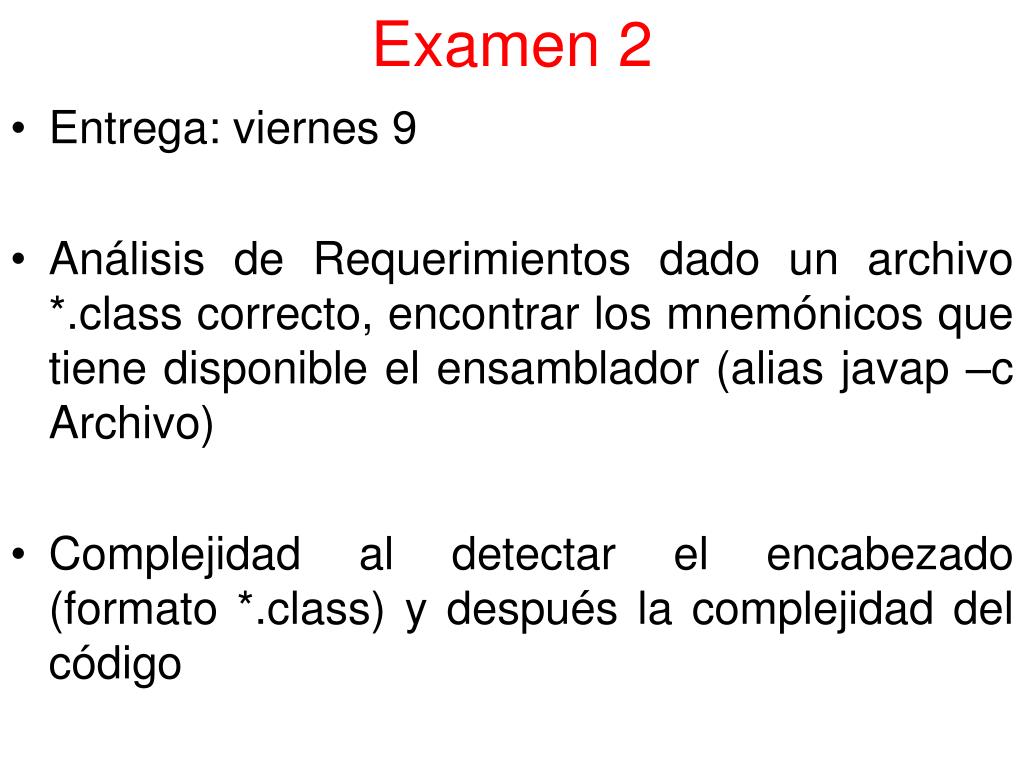

22. Examen 2 Entrega: viernes 9 Análisis de Requerimientos dado un archivo *.class correcto, encontrar los mnemónicos que tiene disponible el ensamblador (alias javap –c Archivo) Complejidad al detectar el encabezado (formato *.class) y después la complejidad del código

23. Examen 2

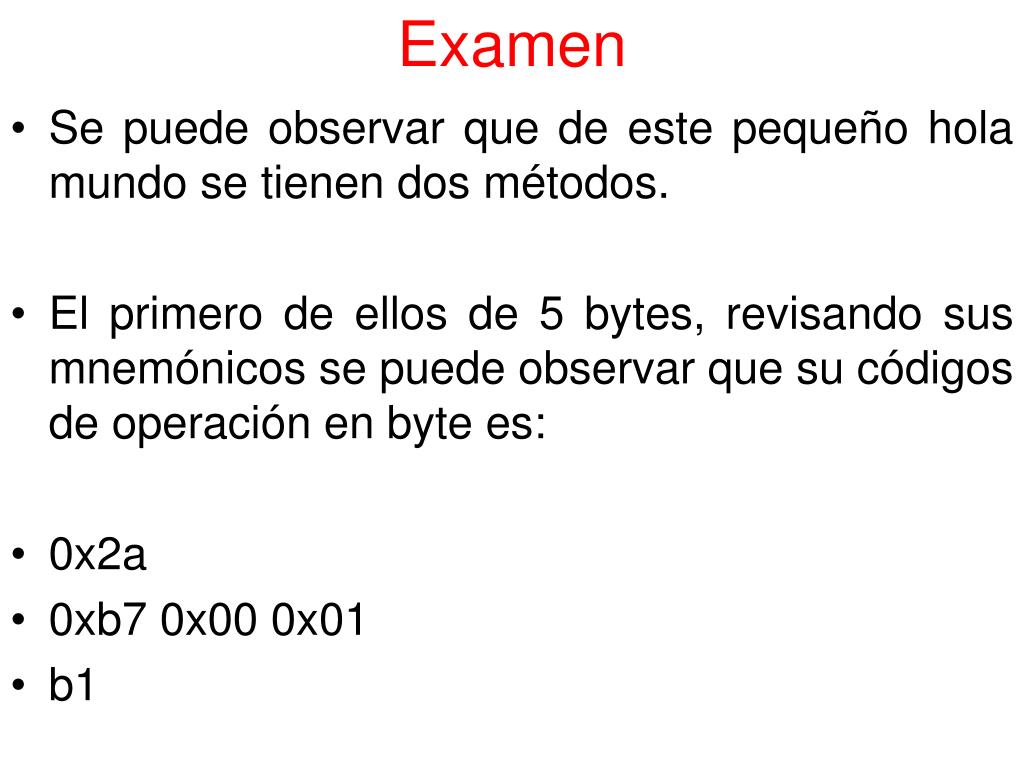

24. Examen Se puede observar que de este pequeño hola mundo se tienen dos métodos. El primero de ellos de 5 bytes, revisando sus mnemónicos se puede observar que su códigos de operación en byte es: 0x2a 0xb7 0x00 0x01 b1

25. BB FE AF EA 77 03 05 2a b7 00 01 b1 12 Formato valido aload_o Invokespecial 0 1 Return

26. Examen 2

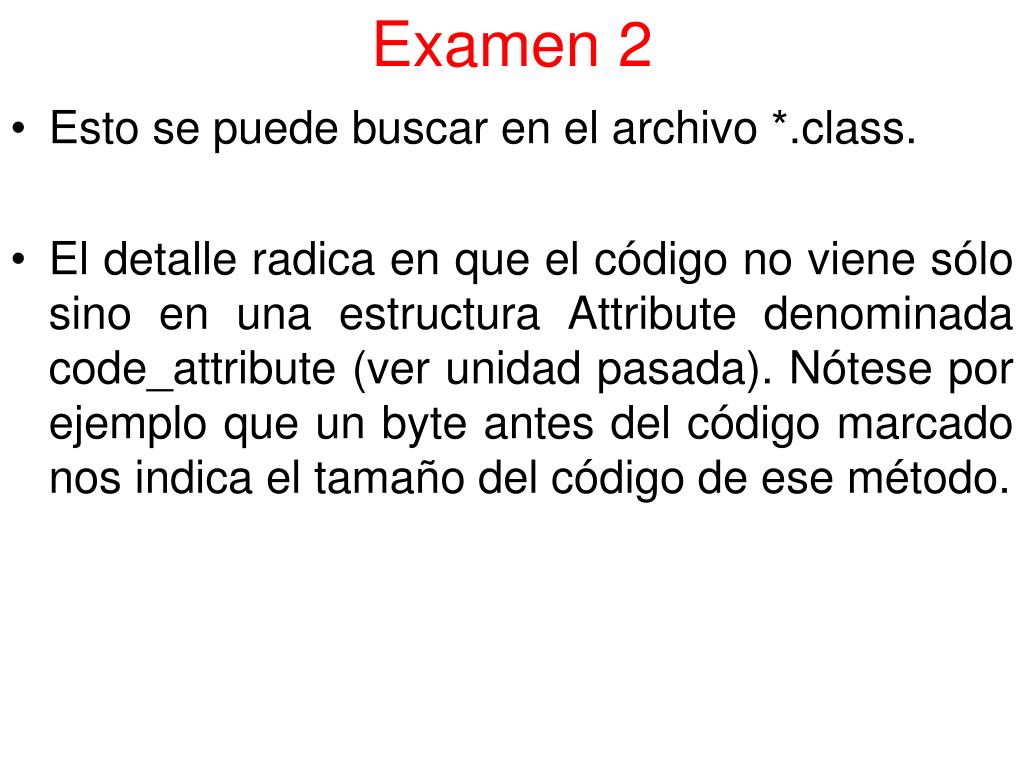

27. Examen 2 Esto se puede buscar en el archivo *.class. El detalle radica en que el código no viene sólo sino en una estructura Attribute denominada code_attribute (ver unidad pasada). Nótese por ejemplo que un byte antes del código marcado nos indica el tamaño del código de ese método.

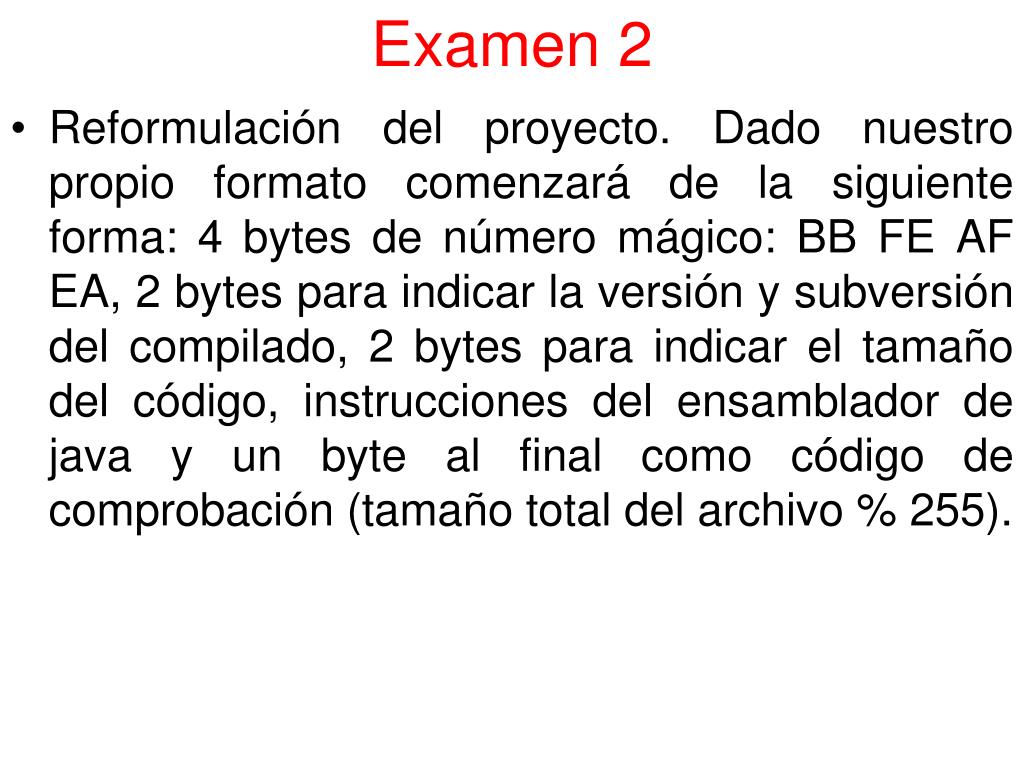

28. Examen 2 Reformulación del proyecto. Dado nuestro propio formato comenzará de la siguiente forma: 4 bytes de número mágico: BB FE AF EA, 2 bytes para indicar la versión y subversión del compilado, 2 bytes para indicar el tamaño del código, instrucciones del ensamblador de java y un byte al final como código de comprobación (tamaño total del archivo % 255).

29. Examen 2 Se deberá validar que sus archivos *.obj tengan este formato. Se hará la impresión de los mnemónicos contenidos (puede ser modo texto o visual). Se ocupa conocer el tamaño de los mnemónicos ¿Para el viernes autómata o examen 2? Por lo tanto que queda para el lunes.

30. Mnemónicos en Java astore <varnum>: saca de la pila una referencia. baload: recupera un byte de un arreglo de bytes y lo convierte a un entero que se coloca en la pila de operandos. bipush <n>: coloca un entero de 8 bits en la pila (lo convierte a un entero de 32 bits)

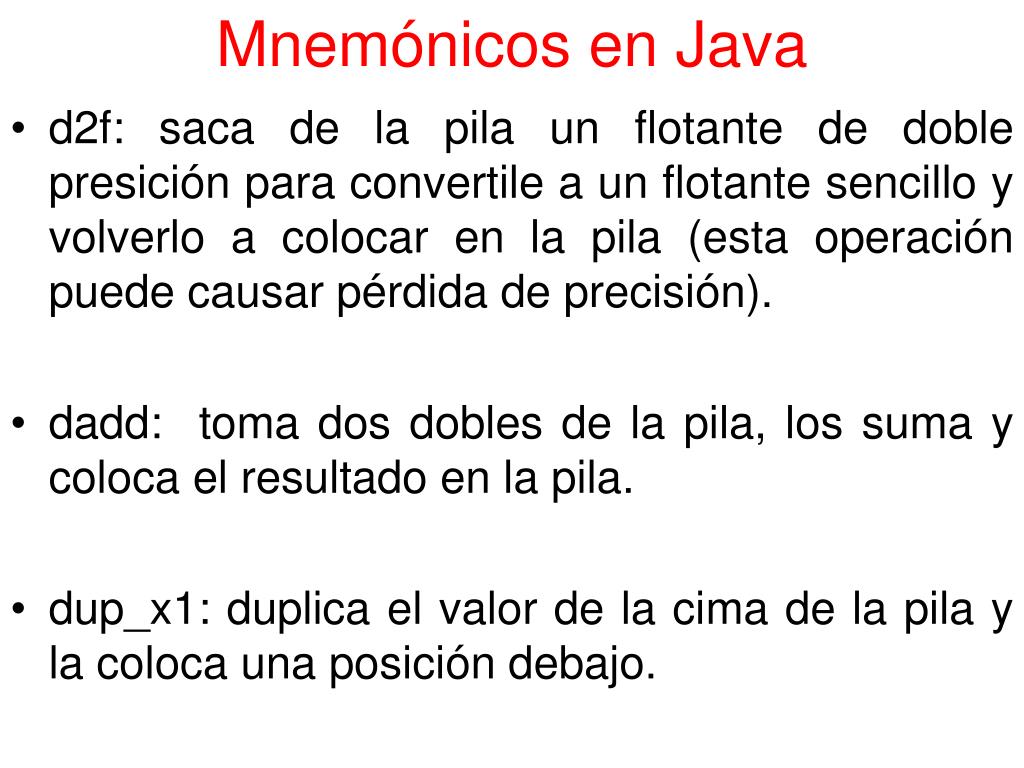

31. Mnemónicos en Java d2f: saca de la pila un flotante de doble presición para convertile a un flotante sencillo y volverlo a colocar en la pila (esta operación puede causar pérdida de precisión). dadd: toma dos dobles de la pila, los suma y coloca el resultado en la pila. dup_x1: duplica el valor de la cima de la pila y la coloca una posición debajo.

32. Mnemónicos en Java fneg: niega un flotante. goto <label>: brinca a la dirección especificada por la etiqueta (cadena de texto), label ocupa dos bytes por lo que esta instrucción es de 3 bytes. iand: realiza una operación lógica “Y” entre dos enteros en la cima de la pila, el resultado lo deja en la pila.

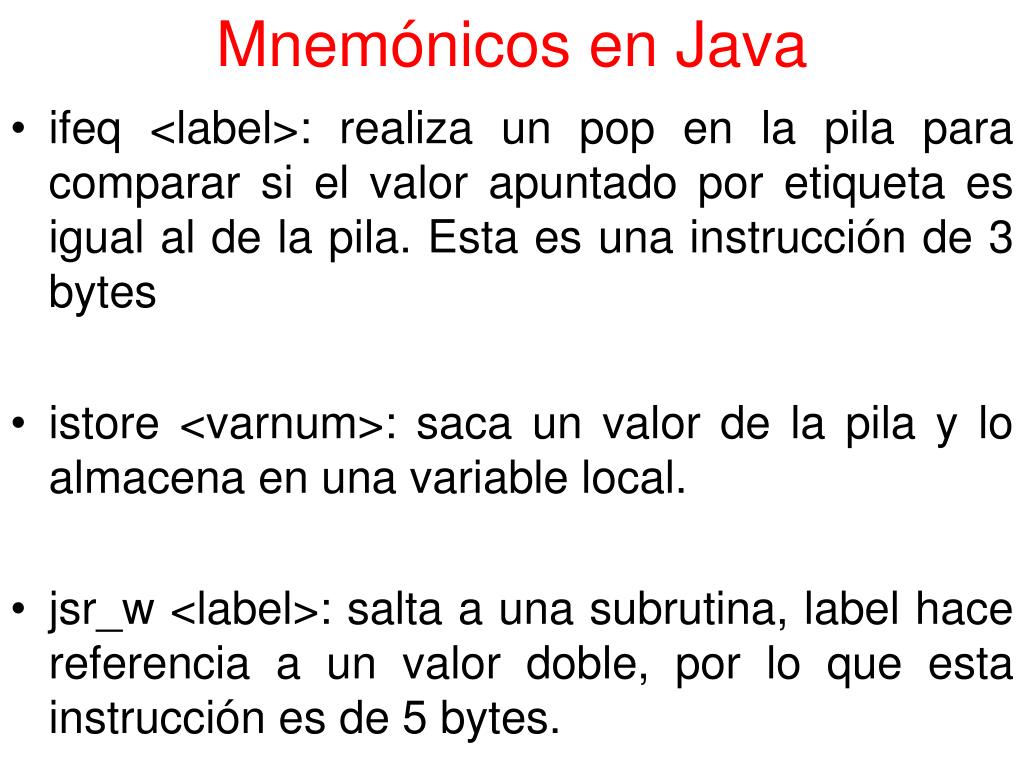

33. Mnemónicos en Java ifeq <label>: realiza un pop en la pila para comparar si el valor apuntado por etiqueta es igual al de la pila. Esta es una instrucción de 3 bytes istore <varnum>: saca un valor de la pila y lo almacena en una variable local. jsr_w <label>: salta a una subrutina, label hace referencia a un valor doble, por lo que esta instrucción es de 5 bytes.

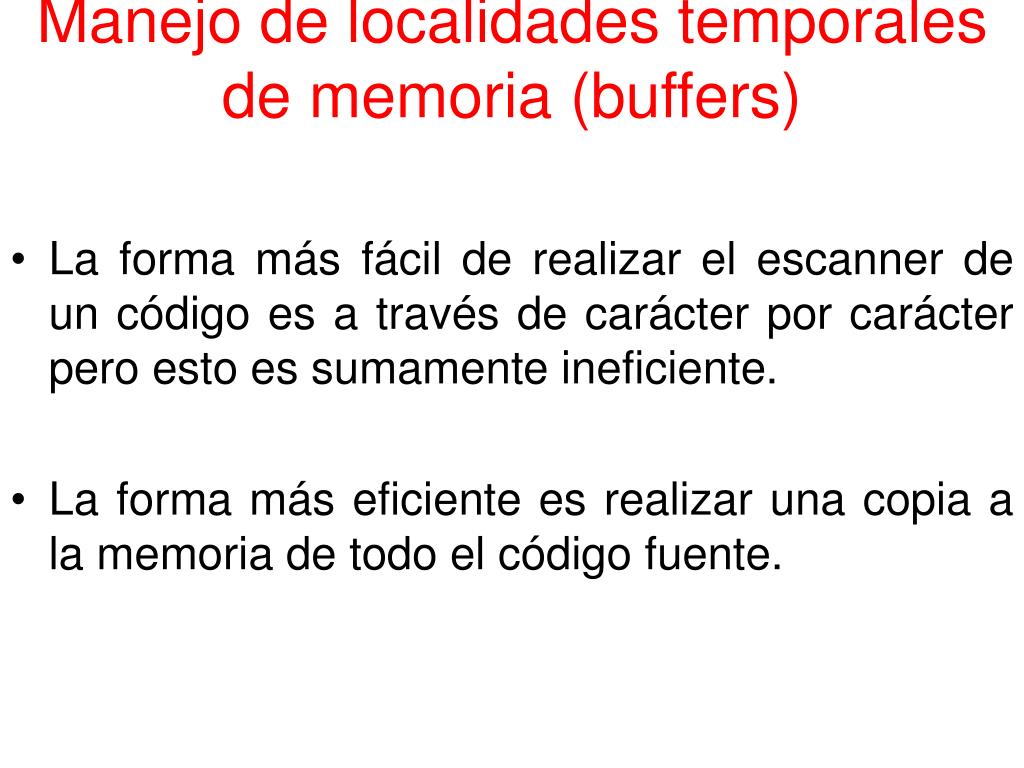

34. Manejo de localidades temporales de memoria (buffers) La forma más fácil de realizar el escanner de un código es a través de carácter por carácter pero esto es sumamente ineficiente. La forma más eficiente es realizar una copia a la memoria de todo el código fuente.

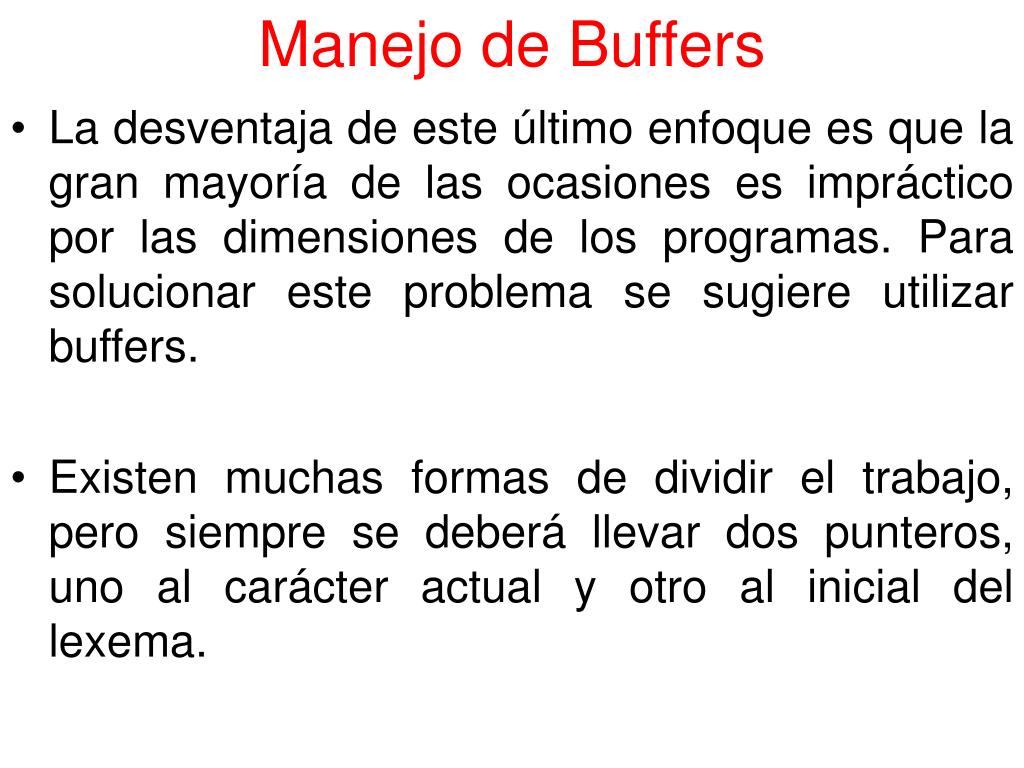

35. Manejo de Buffers La desventaja de este último enfoque es que la gran mayoría de las ocasiones es impráctico por las dimensiones de los programas. Para solucionar este problema se sugiere utilizar buffers. Existen muchas formas de dividir el trabajo, pero siempre se deberá llevar dos punteros, uno al carácter actual y otro al inicial del lexema.

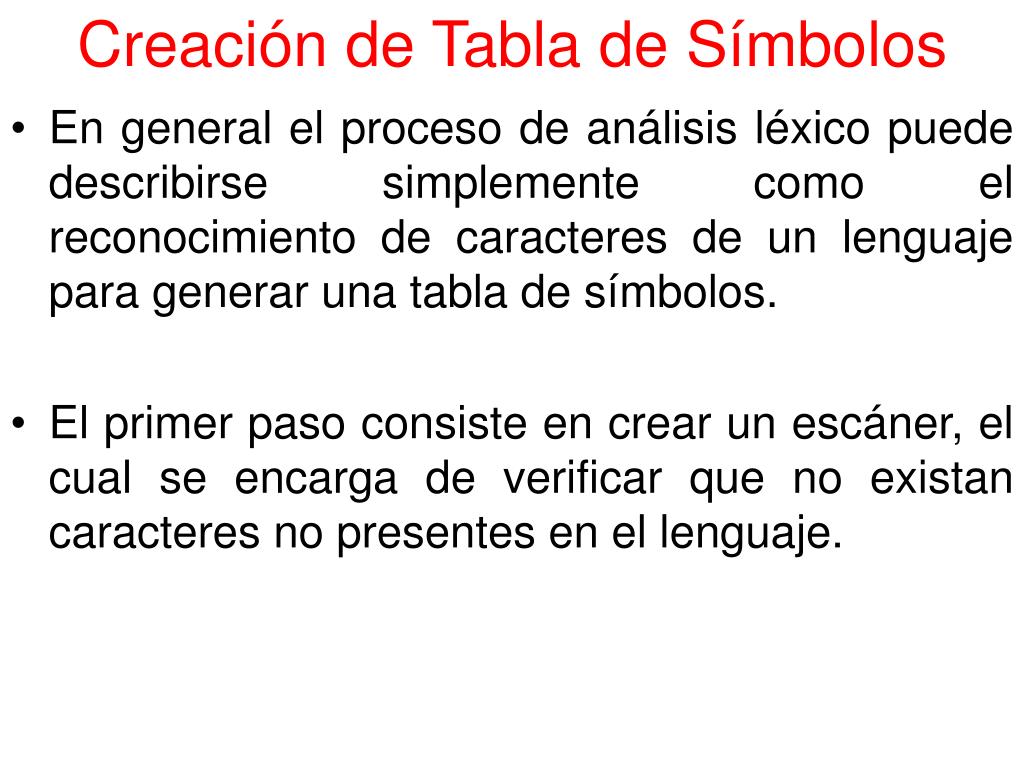

36. Creación de Tabla de Símbolos En general el proceso de análisis léxico puede describirse simplemente como el reconocimiento de caracteres de un lenguaje para generar una tabla de símbolos. El primer paso consiste en crear un escáner, el cual se encarga de verificar que no existan caracteres no presentes en el lenguaje.

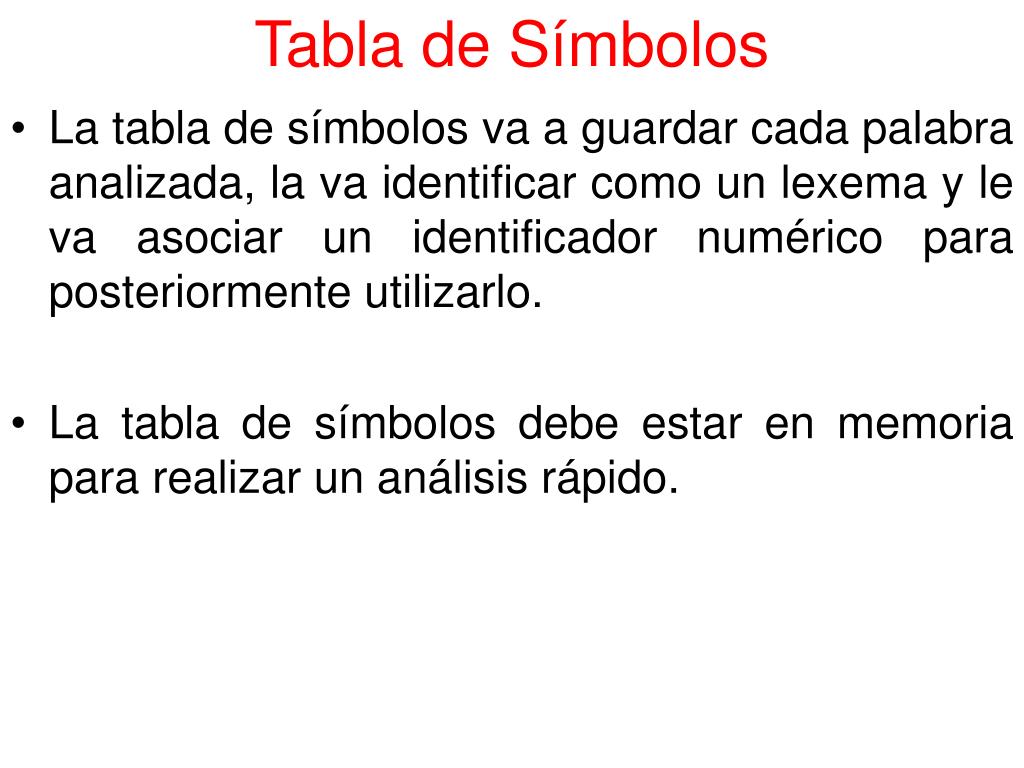

37. Tabla de Símbolos La tabla de símbolos va a guardar cada palabra analizada, la va identificar como un lexema y le va asociar un identificador numérico para posteriormente utilizarlo. La tabla de símbolos debe estar en memoria para realizar un análisis rápido.

38. Errores Léxicos • Son pocos los errores que se pueden detectar al hacer análisis léxico • Por ejemplo: • fi (a == f(x)) • ¿Es error léxico? No, es error sintáctico • Puede existir algún error si ninguno de los patrones no concuerda con el prefijo de entrada.

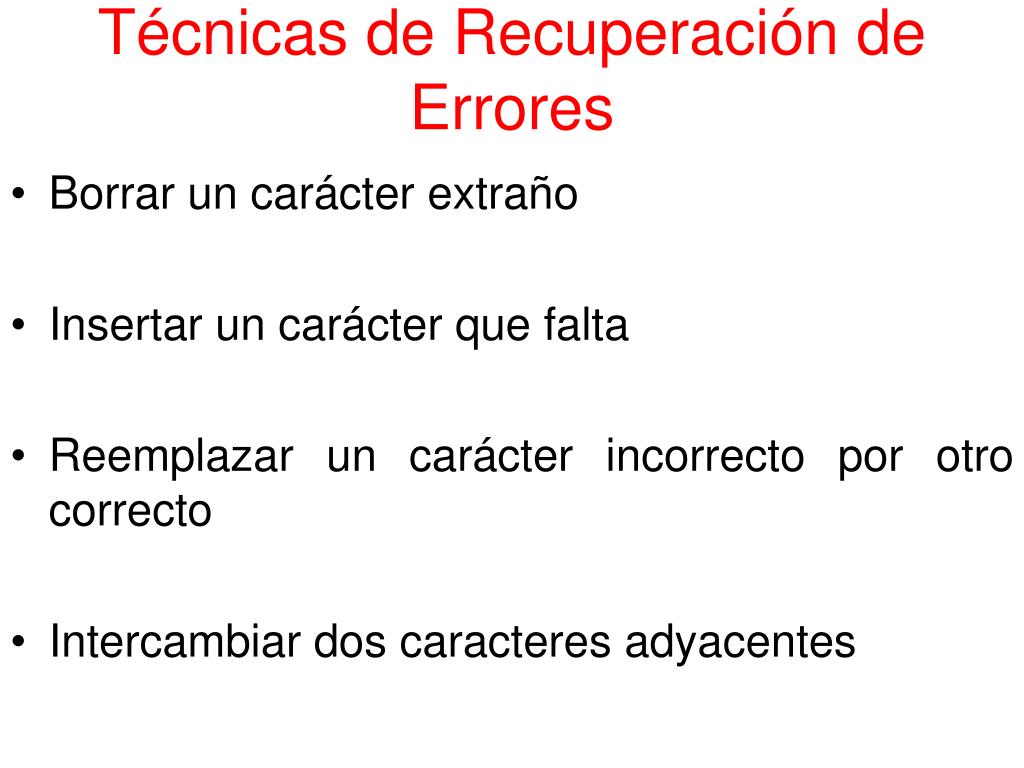

39. Técnicas de Recuperación de Errores Borrar un carácter extraño Insertar un carácter que falta Reemplazar un carácter incorrecto por otro correcto Intercambiar dos caracteres adyacentes

40. Técnicas para realizar analizadores léxicos Utilizar un analizador léxico como LEX. El generador se encarga de manejar buffers Escribir el analizador en un lenguaje de alto nivel haciendo uso de la E/S del lenguaje Escribir el lenguaje ensamblador y manejar explícitamente la E/S

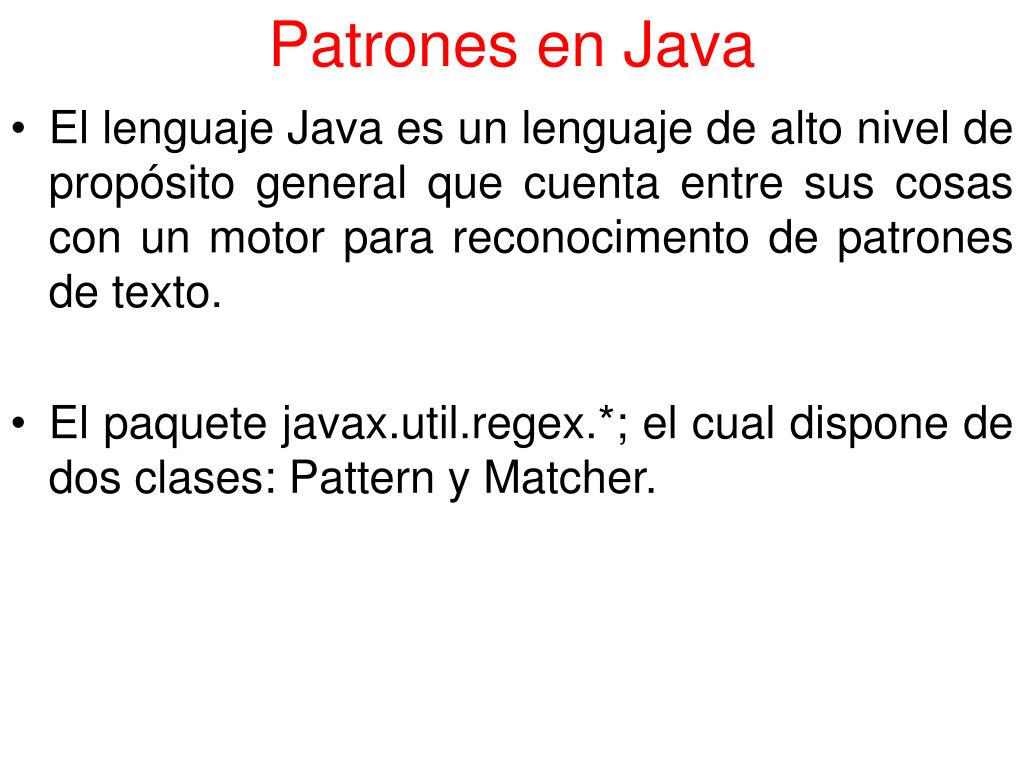

41. Patrones en Java • El lenguaje Java es un lenguaje de alto nivel de propósito general que cuenta entre sus cosas con un motor para reconocimento de patrones de texto. • El paquete javax.util.regex.*; el cual dispone de dos clases: Pattern y Matcher.

42. Patrones en Java • La clase Pattern se utiliza para especificar los patrones y la clase Matcher se utiliza para procesar las cadenas y ver si coinciden con el patrón. • El método compile de la clase Pattern permite especificar la expresión regular utilizando prácticamente la misma simbología de comodines de expresiones regulares.

43. Patrones en Java • Un objeto de la clase Matcher se crea a través del método matcher() del objeto instanciado de la clase Pattern. • La clase matcher tiene los siguientes métodos: matches para una coincidencia exacta, lookingAt cuando se encuentra el patrón en parte de la cadena, find permite buscar subcadenas que coincidan con el patrón.

44. Patrones en Java • El método find permite utilizar los métodos start y end para encontrar la primera y última coincidencia. • El método replaceAll(), permite cambiar una subcadena por otra.

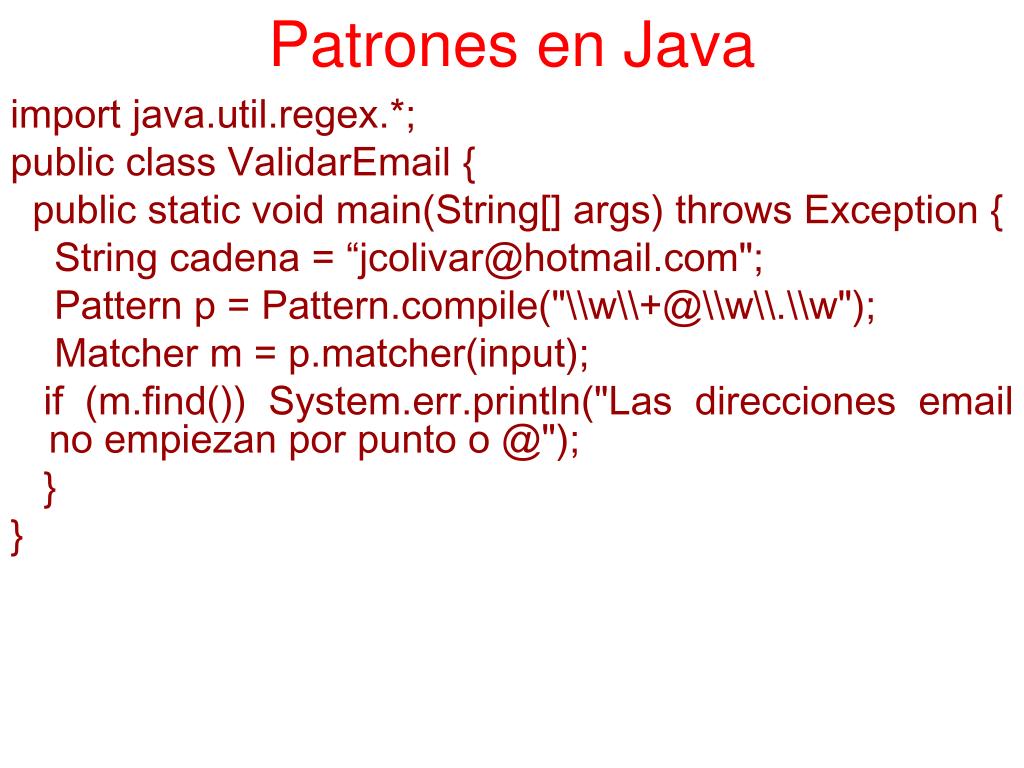

45. Patrones en Java import java.util.regex.*; public class ValidarEmail { public static void main(String[] args) throws Exception { String cadena = “jcolivar@hotmail.com"; Pattern p = Pattern.compile("\\w\\+@\\w\\.\\w"); Matcher m = p.matcher(input); if (m.find()) System.err.println("Las direcciones email no empiezan por punto o @"); } }

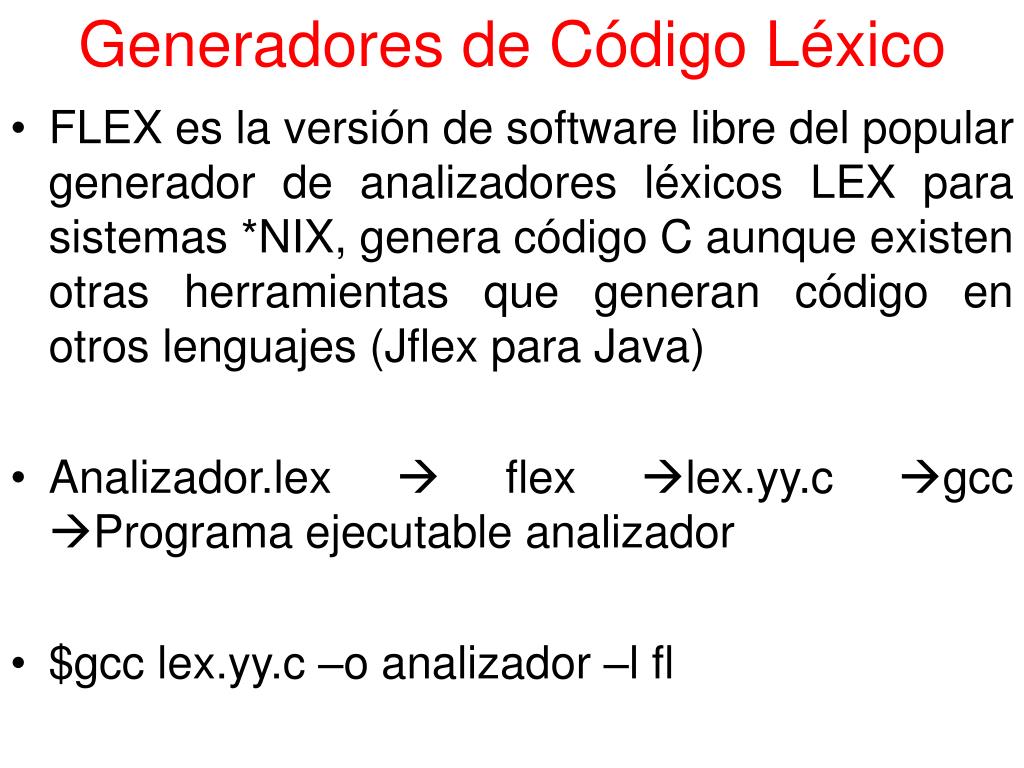

46. Generadores de Código Léxico FLEX es la versión de software libre del popular generador de analizadores léxicos LEX para sistemas *NIX, genera código C aunque existen otras herramientas que generan código en otros lenguajes (Jflex para Java) Analizador.lex  flex lex.yy.c gcc Programa ejecutable analizador $gcc lex.yy.c –o analizador –l fl

47. Estructura Lex %{ Definiciones globales ‘C’ }% Definiciones flex %% Acciones %% Código ‘C’ auxiliar

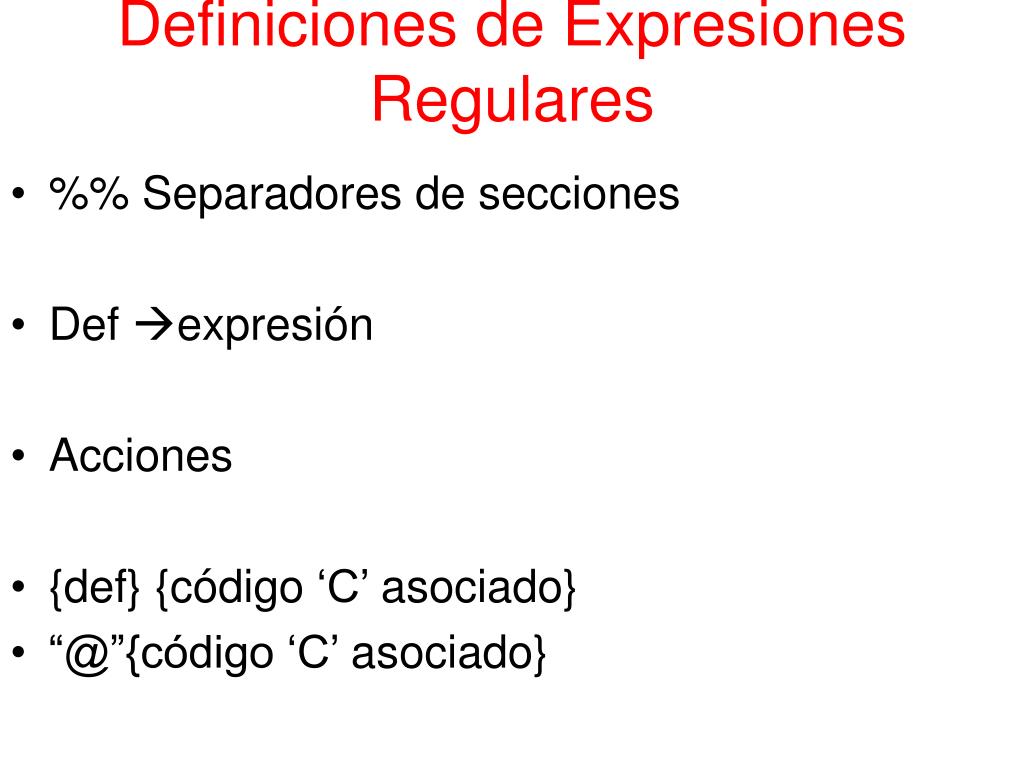

48. Definiciones de Expresiones Regulares %% Separadores de secciones Def expresión Acciones {def} {código ‘C’ asociado} “@”{código ‘C’ asociado}

49. Ejemplo Scanner Flotante %{ #include <stdio.h> int ocurrencias; %} digito [0-9] punto [\.] exp [eE] signo[\+\-] digitos {digito}+

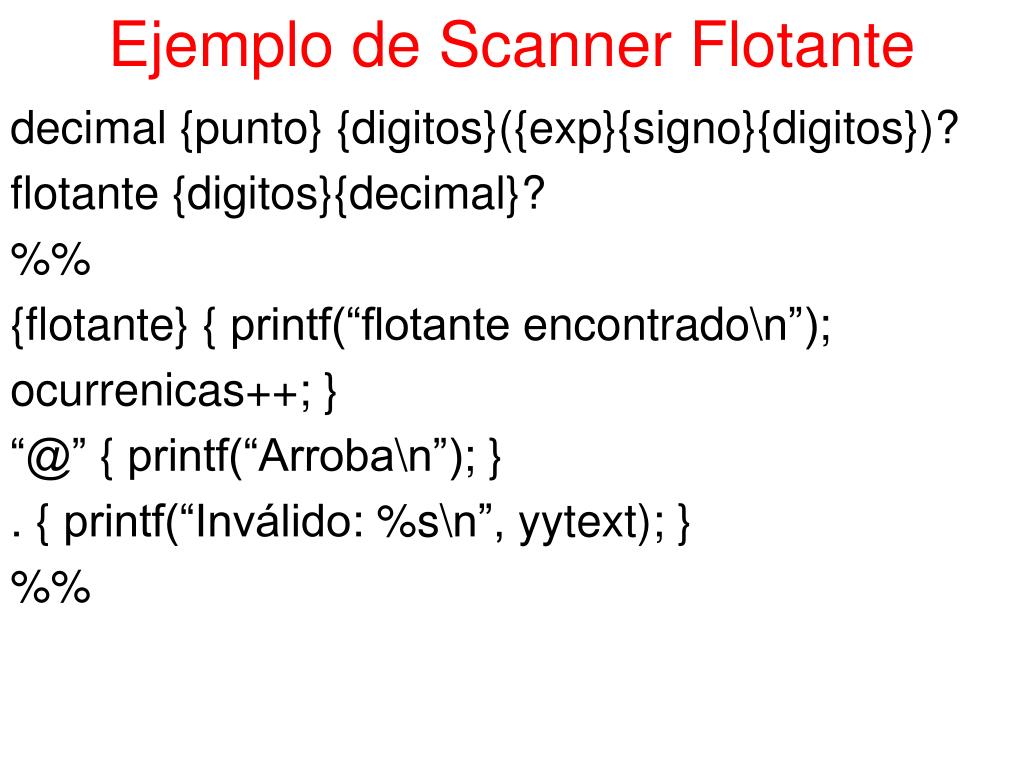

50. Ejemplo de Scanner Flotante decimal {punto} {digitos}({exp}{signo}{digitos})? flotante {digitos}{decimal}? %% {flotante} { printf(“flotante encontrado\n”); ocurrenicas++; } “@” { printf(“Arroba\n”); } . { printf(“Inválido: %s\n”, yytext); } %%
