  1. Transparencias de discos

  2. Organización del disco: Pistas/cilindros Sectores

  3. Información grabada en un sector: -Zona de sincronización SYNC: Trece bytes con valor cero. -Zona de identificación: Cilindro, cabezal, sector más código de errores -Gap: zona sin información, sirve también como sincronización y da tiempo al controlador a manipular la información de identificación leída -Zona de datos, seguida de código de errores. -Gap: que permite al controlador verificar la información leída.

  4. Movimiento de la cabeza de lectura

  5. Sucesión de campos con diferente orientación Respuesta de la cabeza interpretación 1 1 0 1 1

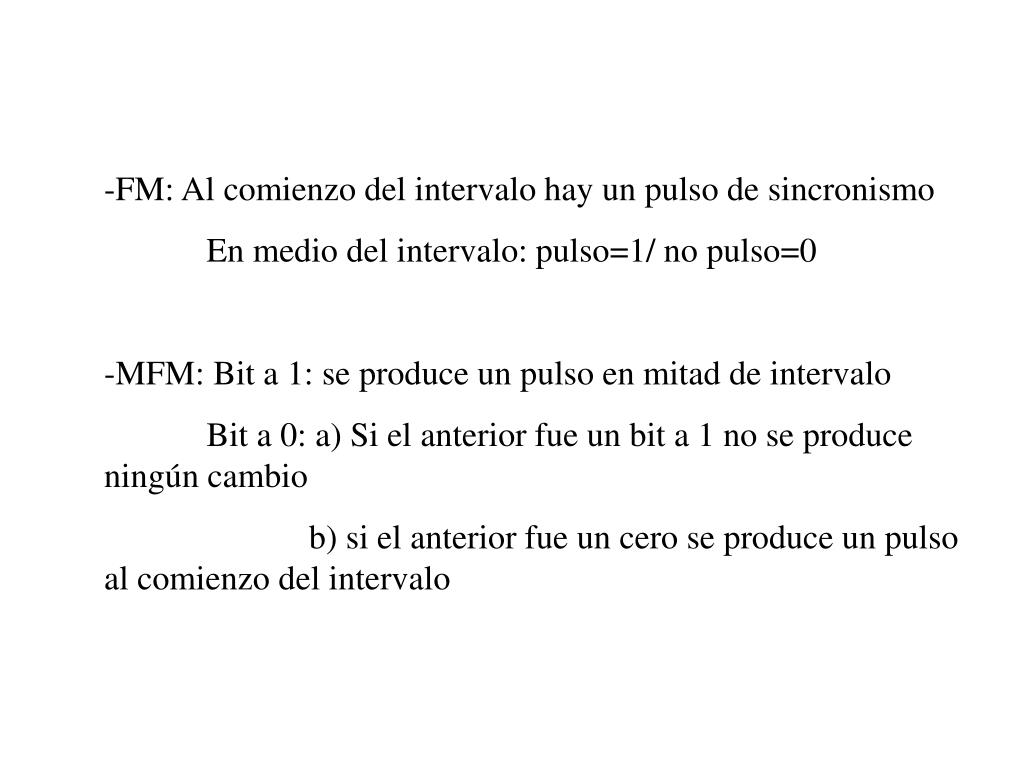

  6. -FM: Al comienzo del intervalo hay un pulso de sincronismo En medio del intervalo: pulso=1/ no pulso=0 -MFM: Bit a 1: se produce un pulso en mitad de intervalo Bit a 0: a) Si el anterior fue un bit a 1 no se produce ningún cambio b) si el anterior fue un cero se produce un pulso al comienzo del intervalo

  7. RLL: Implica una recodificación del dato 68h,6Fh,6Ch,62h:

  8. Formato de un disco Entradas de la fat

  9. Orden lógico y orden físico de los sectores Los sectores de un disco se numerarán desde 0 hasta n, a lo cual le llamamos un “orden lógico”. Pero al acceder al sector hay que indicar la Cara del disco, la Pista en esa cara y el Sector en esa pista. Para ello es necesario saber que el sistema considera a las pistas con la misma numeración en cada cara como “consecutivas”, siendo la primera la dela cara 0. Si en una pista hay 18 sectores, el sector cero es el: C=0,P=0,S=1. El sector 17 es el: C=0, P=0, S=18 El sector 18 es el: C=1, P=0, S=1, etcétera

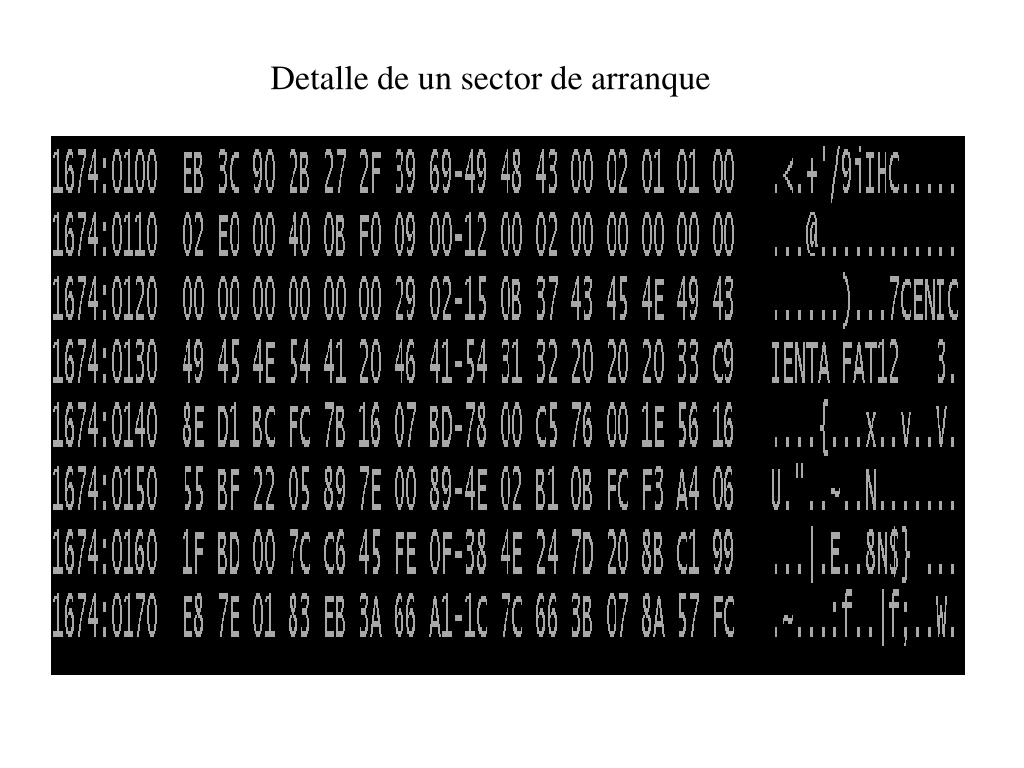

  10. Detalle de un sector de arranque

  11. Detalle de las entradas de la FAT12

  12. Detalle de las entradas al directorio

  13. Página sobre nombres largos http://home.teleport.com/~brainy/lfn.htm

  14. Organización de Discos duros http://home.teleport.com/~brainy/fat16.htm
